Принцип работы реле стеклоочистителя
Реле стеклоочистителя — это электромеханическое устройство, которое ставит в действие систему стеклоочистителя автомобиля. Оно служит для автоматической активации и управления двигателем стеклоочистителя, а также для контроля скорости его работы.
Основной принцип работы реле стеклоочистителя заключается в изменении электрического сигнала, поступающего на двигатель стеклоочистителя, в зависимости от требуемой скорости работы. Реле принимает сигналы от переключателя стеклоочистителя, который находится на рулевой колонке автомобиля.
Определенные комбинации сигналов от переключателя вызывают изменение состояния реле и включение соответствующей скорости работы стеклоочистителя. При этом, реле контролирует передачу питания на двигатель стеклоочистителя через предустановленные временные интервалы.
Реле стеклоочистителя также имеет встроенную защиту от перегрева двигателя стеклоочистителя. В случае, если двигатель нагревается сверх установленной температуры, реле отключает питание для предотвращения возможной поломки или повреждения компонентов.
Важно отметить, что реле стеклоочистителя может иметь различное количество выходов для подключения стеклоочистителя переднего и заднего стекла, а также для подключения разных скоростей работы стеклоочистителя
Замена реле стеклоочистителя
Замена реле стеклоочистителя в BMW X6 E71 может понадобиться в случае, если его работа стала ненадежной или совсем перестала функционировать. Чтобы заменить реле стеклоочистителя, следуйте данным инструкциям:
- Подготовка к замене:
- Откройте капот автомобиля и найдите расположение реле стеклоочистителя. Обычно оно находится в блоке предохранителей и реле, расположенном в моторном отсеке.
- Определите идентификационный номер реле стеклоочистителя и приобретите новое реле с таким же номером.
- Перед заменой реле, убедитесь, что салон автомобиля выключен и ключ из замка зажигания удален.
Замена реле:
- Откройте крышку блока предохранителей и реле.
- Найти реле стеклоочистителя согласно его идентификационному номеру.
- Аккуратно вытяните старое реле из гнезда, потянув его за пластиковый корпус.
- Установите новое реле в гнездо, убедившись, что оно тщательно посажено и фиксировано.
- Закройте крышку блока предохранителей и реле.
После замены реле стеклоочистителя вам нужно проверить его работу. Включите стеклоочистители и убедитесь, что они работают правильно и реле не вызывает никаких проблем. Если что-то не работает должным образом, возможно, вам понадобится провести дополнительные проверки или заменить другие компоненты системы стеклоочистителя.
Блок предохранителей в багажнике
Схема блока предохранителей
Расположение предохранителей может отличаться! Точная схема размещения предохранителей находится рядом с этим блоком предохранителей.
Назначение предохранителей в багажном отделении
| № | A | Составная часть |
|---|---|---|
| 1 | Реле отключения цепи | |
| F91 | 30A / 40A | – |
| F92 | 25А | Модуль управления раздаточной коробкой |
| F93 | 40А | – |
| F94 | 30А | (30A) Модуль управления стояночным тормозом |
| F95 | 30A / 40A | – |
| F96 | 40А | – |
| F97 | 20А | – |
| F98 | 15A / 20A | – |
| F99 | 40А | (40A) Модуль управления открытием / закрытием задних ворот |
| F100 | 20А | – |
| F101 | 30А | – |
| F102 | 30А | – |
| F103 | 30А | (30A) Выходной усилитель аудиоустройства |
| F104 | – | – |
| F105 | 30А | – |
| F106 | 7,5A | – |
| F107 | 10А | – |
| F108 | 5A | – |
| F109 | 10А | Приемник навигационной системы |
| F110 | 7,5A | – |
| F111 | 20А | прикуриватель (гнездо основной пепельницы) |
| F112 | 5A | – |
| F113 | 20А | прикуриватель (центральная консоль подлокотника) |
| F114 | 5A | – |
| F115 | – | – |
| F116 | 20А | Розетка для прицепа |
| F117 | 20А | – |
| F118 | 20А | – |
| F119 | 5A | Модуль управления мультимедиа |
| F120 | 5A | Модуль управления активной подвеской |
| F121 | 5A | Модуль управления открытием / закрытием задней двери |
| F122 | – | – |
| F123 | – | – |
| F124 | 5A | Блок предохранителей / реле |
| F125 | 5A | Модуль управления раздаточной коробкой |
| F126 | 5A | – |
| F127 | – | – |
| F128 | – | – |
| F129 | 5A | – |
| F130 | – | – |
| F131 | 5A | – |
| F132 | 7,5A | – |
| F133 | – | – |
| F134 | 5A | Модуль управления функцией рулевой колонки |
| F135 | 20А | Модуль управления открытием / закрытием задней двери |
| F136 | 5A | – |
| F137 | 5A | Система навигации |
| F138 | – | – |
| F139 | 20А | – |
| F140 | 20А | Модуль управления морским театром, левый передний |
| F141 | 20А | Модуль управления обогревом сиденья, правый передний |
| F142 | 20А | Модуль управления мультимедиа |
| F143 | 25А | Модуль управления прицепом |
| F144 | 5A | Модуль управления прицепом |
| F145 | 10А | Электродвигатель закрывания двери с правой стороны |
| F146 | 10А | Мотор вспомогательного закрывания двери, левый передний |
| F147 | 10А | Вспомогательный двигатель закрытия двери, левый задний |
| F148 | 10А | Электродвигатель закрывания двери с правой стороны сзади |
| F149 | 5A | Многофункциональный переключатель сиденья, левый передний |
| F150 | 5A | Многофункциональный переключатель сиденья, правый передний |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
p, blockquote 13,0,0,0,0 —>
Фото пример исполнения
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Схема
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Расшифровка
p, blockquote 18,0,0,0,0 —>
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
p, blockquote 19,1,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>

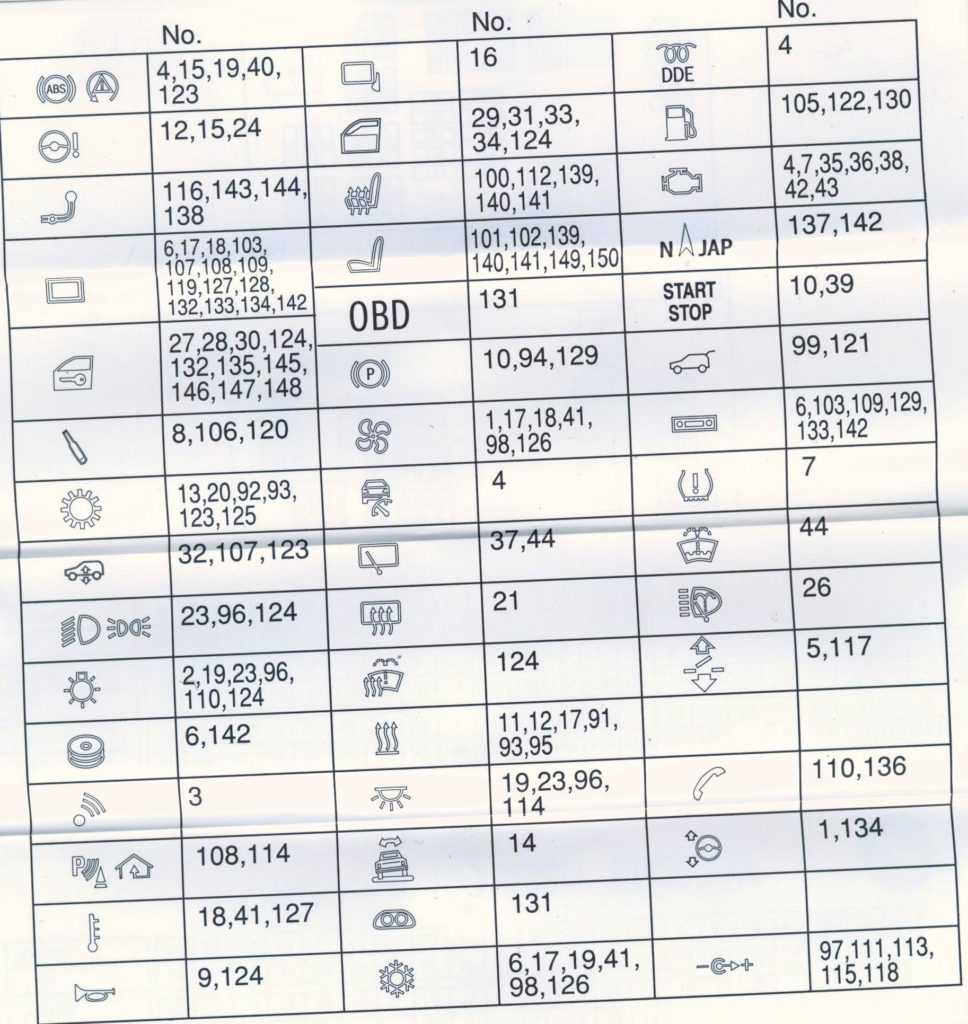

Обозначение
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>

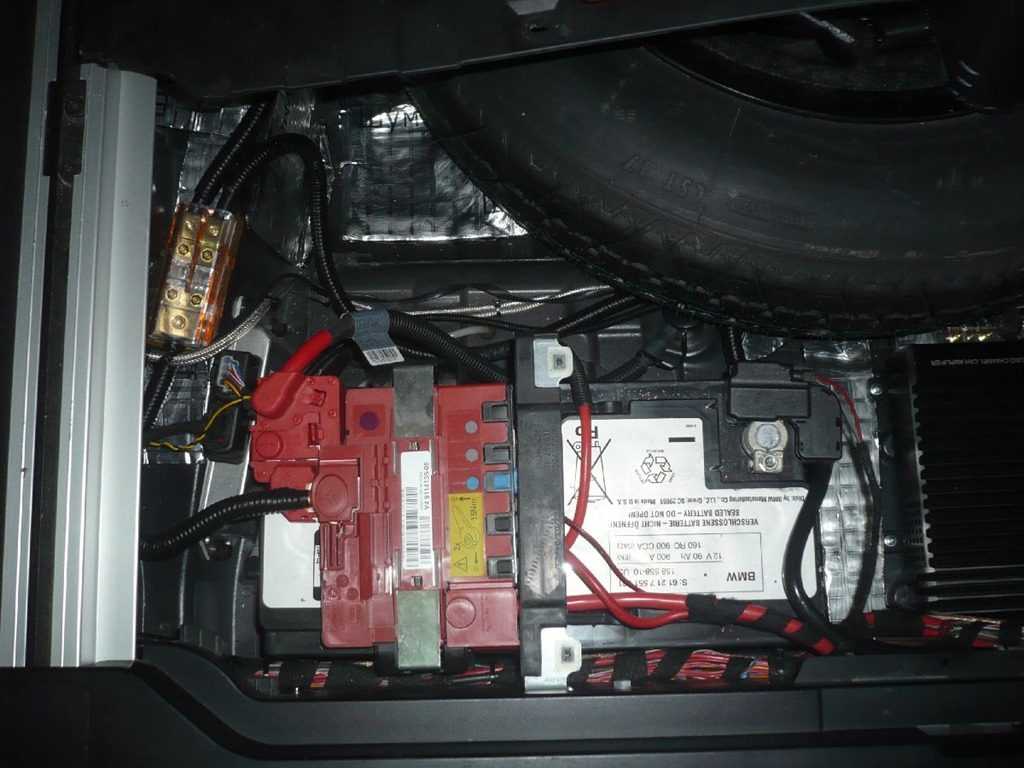

Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Схема
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,1,0 —>
Назначение
p, blockquote 30,0,0,0,0 —>
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Предохранители и реле в багажном отделении
Блок предохранителей и реле в багажном отсеке находится слевой стороны под обшивкой боковой стенки.
Для доступа требуется:
Надавить на лепестки двух фиксаторв вправо и снять облицовуку.
Снятие защитной крышки в багажном отсеке
Вариант 1 (модуль REC).
Фото — Схема предохранителей и реле в багажнике (вариант 1, с REC)
| № на схеме | Номинал пред-ля |
Защищаемая цепь |
|---|---|---|
| 1 | 25А / 30А | Передние электрические стеклоподъемники |
| 2 | — | Пусто (резерв) |
| 3 | 7,5 А | Набор приборов |
| 4 | 5 А | Кондиционер (A/C), печка (обогрев), электронный климат контроль (сис-ма HVAC) |
| 5 | 7,5 А | Подушки безопасности (SRS Airbag) |
| 6 | — | Пусто (резерв) |
| 7 | — | Пусто (резерв) |
| 8 | — | Пусто (резерв) |
| 9 | — | Пусто (резерв) |
| 10 | — | Пусто (резерв) |
| 11 | 25 А | Обогрев/подогрев стекла задней двери |
| 12 | 15 A | Дворник (очиститель) стекла задней двери |
| 13 | 5 А | Сис-ма Помощи при парковке (Park Asist) |
| 14 | 7,5 А | Отопитель (печка), кондиционер (A/C) |
| 15 | — | Пусто (резерв) |
| 16 | 5 А | Датчик регистрации занятости сиденья (наличия человека на сиденье), сис-ма Open&Start |
| 17 | 5 А | Датчик дождя, датчик качества воздуха, сис-ма контроля давления в шинах, салонное зеркало заднего вида с затемнением |
| 18 | 5 А | Набор приборов, переключатели |
| 19 | — | Пусто (резерв) |
| 20 | 10 А | Сис-ма динамического управления амортизаторами (подвеской) (CDC) |
| 21 | 7,5 А | Обогрев/подогрев боковых зеркал заднего вида |
| 22 | 25 А | Люк в крыше |
| 23 | 25А / 30А | Задние электрические стеклоподъемники |
| 24 | 7,5 А | Разъем для диагностики (DLC) |
| 25 | — | Пусто (резерв) |
| 26 | 7,5 А | Электрический привод складывания боковых зеркал заднего вида |
| 27 | 5 А | Ультразвуковой датчик, противоугонная сигнализация |
| 28 | — | Пусто (резерв) |
| 29 | 15 А | Прикуриватель передний, передняя розетка |
| 30 | 10 А | Задняя розетка для подключения доп. оборудования |
| 31 | — | Пусто (резерв) |
| 32 | — | Пусто (резерв) |
| 33 | Система бесключевого доступа Open & Start | |
| 34 | 25 А | Люк в крыше |
| 35 | 10 А | Задняя розетка для подключения доп. оборудования |
| 36 | 20 А | Фаркоп (разъем тягово-сцепного уст-ва) |
| 37 | 5 А | Плафоны освещения в салоне |
| 38 | 30 А | Центральный замок, клемма — вывод 30 |
| 39 | 15 А | Подогрев / обогрев сиденья водителя (левого переднего сиденья) |
| 40 | 15 А | Подогрев / обогрев пассажирского сиденья (правого переднего сиденья) |
| 41 | — | Пусто (резерв) |
| 42 | — | Пусто (резерв) |
| 43 | — | Пусто (резерв) |
| 44 | — | Пусто (резерв) |
| Реле | ||
| K1 | — | |
| K2 | — | Реле обогрева заднего стекла, боковых зеркал |
| K3 | — | Реле вывода 15 |
| K4 | — | Реле вывода 15а |
Вариант 2 (без модуля REC)
Фото — Схема предохранителей и реле в багажнике (вариант 2)
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 10 А | Кондиционер (A/C) (для реле R5) |
| 2 | 15 А | Противотуманки (передние противотуманные фары) для реле R39 |
| 3 | 15 А | Дополнительная розетка (задний прикуриватель) ACS |
| 4 | 7,5 А | Обогрев боковых зеркал заднего вида |
| 5 | 30 А | Передние электрические стеклоподъемники |
| 6 | 30 А | Задние электрические стеклоподъемники |
| 7 | 7,5 А | Фонари задние для реле R71, замок без ручки (для реле R24D) |
| R5 | — | Реле электромагнитной муфты компрессора кондиционера |
| R24D | — | Реле мертвой блокировки |
| R39 | — | Реле противотуманок (передних противотуманных фар, птф) |
| R56 | — | Реле дворника (стеклоочистителя) заднего стекла |
| R71 | — | Реле огней заднего хода |
Видео по теме
В видео ниже, наглядно продемонстрировано, где находятся основные блоки предохранителей и реле и как к ним добраться.
В видео ниже, продемонстрировано решение проблемы с работой габарита.
Надеемся наша статья с расположением и распиновкой предохранителей и реле была вам полезна, комментарии и вопросы оставляйте ниже!
Блок с предохранителями и реле в салоне бмв х6
Он находится под бардачком со стороны пассажирского сидения. Для доступа надо открутить защитные винты.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Далее, в открывшемся пространстве, необходимо найти и открутить зеленый винт. Выглядит он так.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
После этого сам блок с предохранителми спустится в низ (плавно откинется).
p, blockquote 7,0,1,0,0 —>
Общая схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Тут расположены некоторые элементы реле: обогрев и очистка заднего стекла, реле передних дворников и реле пневмоподвески.
p, blockquote 10,0,0,0,0 —>
Таблица с номиналом
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Реле стеклоочистителя BMW X6 E71
Реле стеклоочистителя – это электронное устройство, которое отвечает за работу стеклоочистителя автомобиля. В случае с BMW X6 E71, реле стеклоочистителя играет важную роль в обеспечении правильной работы системы очистки стекол от осадков, обеспечивая хорошую видимость во время движения.
Особенности реле стеклоочистителя BMW X6 E71:
- Установлено в электрической системе автомобиля;
- Отвечает за включение и выключение стеклоочистителя;
- Регулирует скорость работы стеклоочистителя в соответствии с установленным режимом работы.
Замена реле стеклоочистителя BMW X6 E71 производится, если возникают следующие проблемы:
- Стоит настройка или неисправность в работе стеклоочистителя;
- Стеклоочиститель работает только на одной скорости, или скорость не регулируется;
- Стеклоочиститель не работает вообще.
Возникновение данных проблем может быть связано с износом реле стеклоочистителя или с его неполадками. Для осуществления замены реле стеклоочистителя требуется следующая последовательность действий:
- Отключение аккумулятора автомобиля, чтобы исключить возможность короткого замыкания и получения электрического удара;
- Определение места расположения реле стеклоочистителя;
- Отключение клеммы аккумулятора от реле стеклоочистителя;
- Снятие старого реле стеклоочистителя и установка на его место нового;
- Подключение клеммы аккумулятора к новому реле стеклоочистителя;
- Проверка работоспособности системы стеклоочистителя.
Обращаем внимание, что замена реле стеклоочистителя требует определенных навыков и знаний, поэтому рекомендуется обратиться к специалисту или автосервису
Важно помнить о том, что работа системы очистки стекол автомобиля является фактором безопасности на дороге. Поэтому, если возникают проблемы с реле стеклоочистителя, их следует оперативно устранять для обеспечения хорошей видимости и безопасности во время движения
Поэтому, если возникают проблемы с реле стеклоочистителя, их следует оперативно устранять для обеспечения хорошей видимости и безопасности во время движения
Важно помнить о том, что работа системы очистки стекол автомобиля является фактором безопасности на дороге. Поэтому, если возникают проблемы с реле стеклоочистителя, их следует оперативно устранять для обеспечения хорошей видимости и безопасности во время движения
BMW X6 — блоки с предохранителями и реле
Кроссовер bmw x6 e71/72 совместил лучшие черты внедорожников бмв (полный привод, большой дорожный просвет, большие колёса, тяговитый двигатель) и купе (сильный скос крыши в задней части автомобиля). Выпускалась данная серия в 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. После этого автомобиль получил рестайлинг и выпускается по сей день под маркировкой кузова F16. В нашей публикации представлена общая информация о блоках с предохранителями bmw x6 e71/72 и реле с их описанием в виде таблицы, а так же выделим какие из них отвечают за прикуриватель и как их поменять.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Необходимые инструменты для замены реле стеклоочистителя
- Отвертка
- Набор ключей
- Мультиметр
- Проводники
- Зажимы для проводов
- Небольшая щетка или зубная щетка
Замена реле стеклоочистителя в автомобиле BMW X6 E71 может потребовать некоторых инструментов для выполнения задачи без проблем. Вот некоторые из необходимых инструментов:
Отвертка: Необходима для отворачивания крышки реле и вытаскивания реле из панели. Размер отвертки может зависеть от модели автомобиля.
Набор ключей: Понадобятся для отсоединения проводов и крепления реле в панели.
Мультиметр: Используется для проверки электрической цепи или напряжения
Важно удостовериться, что новое реле функционирует должным образом.
Проводники: Нужны для соединения проводов с новым реле. Будет полезно иметь проводники разной длины и на концах разные типы разъемов.
Зажимы для проводов: Могут понадобиться для удобного и надежного соединения проводов с реле.
Небольшая щетка или зубная щетка: Возможно, придется достать пыль или грязь из панели перед установкой нового реле
Щетка поможет сделать это более эффективно.
Необходимость инструментов может варьироваться в зависимости от конкретной модели автомобиля и его конструкции. Всегда полезно иметь под рукой запасные инструменты, чтобы успешно выполнить замену реле стеклоочистителя.
Признаки неисправности реле стеклоочистителя
Реле стеклоочистителя в автомобиле BMW X6 E71 является одной из важных электронных компонентов, отвечающих за работу системы очистки стекол и лобового стекла. Неисправность данного реле может привести к неполадкам в работе стеклоочистителя и ухудшить видимость водителя во время дождя или снегопада. Вот основные признаки неисправности реле стеклоочистителя:
-
Нерегулярная работа стеклоочистителя: Если стеклоочиститель BMW X6 E71 работает неравномерно, то это может свидетельствовать о проблеме с реле. Скорость работы стеклоочистителя может быть непостоянной, он может останавливаться или работать только на одной скорости.
-
Отсутствие работы стеклоочистителя: Если стеклоочиститель не работает вообще, то это часто является признаком неисправности реле. В таком случае необходимо проверить реле на наличие обрыва или короткого замыкания.
-
Постоянная работа стеклоочистителя: Если стеклоочиститель работает непрерывно, даже когда его выключили, то это может свидетельствовать о неисправности реле. В такой ситуации может потребоваться замена реле стеклоочистителя.
-
Необычные звуки или шумы: Если при включении стеклоочистителя BMW X6 E71 слышны странные звуки или шумы, то причина может быть в неисправности реле. Неправильная работа реле может вызывать вибрации и шумы, которые можно услышать во время работы стеклоочистителя.
Если вы заметили хотя бы один из перечисленных признаков неисправности реле стеклоочистителя, рекомендуется обратиться в сервисный центр или к специалистам для диагностики и замены данного компонента. Правильная работа стеклоочистителя важна для обеспечения безопасности на дороге, поэтому необходимо оперативно устранить любые неисправности.
Порядок замены реле стеклоочистителя
Для замены реле стеклоочистителя на BMW X6 E71 следуйте следующим шагам:
- Откройте капот и обнаружьте расположение коробки предохранителей и реле.
- С помощью схемы предохранителей и реле, найдите соответствующее реле стеклоочистителя. Обычно оно отмечено символом W или имеет подпись «стеклоочиститель».
- Отсоедините отрицательный кабель аккумулятора, чтобы исключить случайное замыкание или повреждение электрических компонентов автомобиля.
- Отсоедините электрический разъем, соединяющий реле стеклоочистителя с подключением в коробке.
- Снимите реле стеклоочистителя, обычно оно фиксируется на месте или может иметь крепежные винты.
- Установите новое реле стеклоочистителя и убедитесь, что оно крепится надежно.
- Подсоедините электрический разъем обратно, убедившись, что он надежно фиксируется.
- Подсоедините отрицательный кабель аккумулятора обратно.
- Проверьте работоспособность стеклоочистителя, включив его.
При замене реле стеклоочистителя на BMW X6 E71 обязательно следуйте инструкциям из руководства пользователя или обратитесь к профессионалам, если у вас возникнут проблемы.
Блок предохранителей в приборной панели
Он расположен под бардачком.
Откручиваем несколько винтов снизу; Снимите крышку, отсоедините лампочку в сборе; Откручиваем зеленый винт; Потяните панель вниз.
Назначение предохранителей
Расположение предохранителей может отличаться! Точная схема размещения предохранителей находится рядом с этим блоком предохранителей.
БМВ Х5 Проблема в блоке управления стеклоподъемниками.
предохранитель прикуривателя bmw x5
- Мерседес s600 1996 года выпуска
- Тех характеристики Фольксваген крафтер 4х4
- Как проверить волюметр на Мерседесе
- Опель астра н 1 3 дизель клапан егр чистка видео
- Ремень генератора Форд Мондео 1998
- Момент затяжки колесных болтов Фольксваген пассат
- Какие передние амортизаторы лучше поставить на Шевроле Круз
- Фольксваген туран или форд галакси
- Магнитола в штатное место Volvo S80
- Hyundai Elantra 2004 тест драйв видео
- Клуб любителей внедорожников Лексус rx300
- Передняя решетка на Киа рио тюнинг
- Запчасти на Митсубиси аиртрек 2001
- Lexus gs300 2000 г цвета краски
- Лобовое стекло для Сузуки sx4 седан
Блок предохранителей и реле bmw e65/e66/e68
Рассмотрены автомобили БМВ 7 Е65, Е66, Е67, Е68 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
730d, 730i, 735i, 740d, 740i, 745d, 750i, 760LH, 760i.
Внимание! Расшифровка и расположение предохранителей и реле может отличаться от вашей модели. Если у вас осталась бумажка с расположением предохранителей используйте ее. Блок предохранителей в салоне БМВ Е65
Блок предохранителей в салоне БМВ Е65.
Большинство предохранителей находится в блоке установленном в салоне автомобиля.
Для доступа к предохранителям откройте перчаточный ящик (бардачок) затем отожмите язычок и откиньте крышку. Здесь должен находится листок со схемой расположения предохранителей.
Схема расположения предохранителей в блоке.
Расшифровка.
Блок предохранителей в багажном отделении BMW E65.
Блок расположен с правой стороны багажника за панелью, для доступа к блоку предохранителей откиньте панель.
Назначение предохранителей.
Блок предохранителей в моторном отсеке.
тип 1.
расшифровка.
Блок предохранителей в моторном отсеке.
тип 2.
расшифровка
Блок предохранителей в моторном отсеке.
тип 3.
Блок предохранителей в моторном отсеке.
тип 4.
расшифровка.
Блок предохранителей и реле bmw e65/e66/e68
Рассмотрены автомобили БМВ 7 Е65, Е66, Е67, Е68 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
730d, 730i, 735i, 740d, 740i, 745d, 750i, 760LH, 760i.
Внимание! Расшифровка и расположение предохранителей и реле может отличаться от вашей модели. Если у вас осталась бумажка с расположением предохранителей используйте ее
Блок предохранителей в салоне БМВ Е65.
Большинство предохранителей находится в блоке установленном в салоне автомобиля.
Для доступа к предохранителям откройте перчаточный ящик (бардачок) затем отожмите язычок и откиньте крышку. Здесь должен находится листок со схемой расположения предохранителей.
Схема расположения предохранителей в блоке.
Расшифровка.
Блок предохранителей в багажном отделении BMW E65.
Блок расположен с правой стороны багажника за панелью, для доступа к блоку предохранителей откиньте панель.
Назначение предохранителей.
Блок предохранителей в моторном отсеке.
тип 1.
расшифровка.
Блок предохранителей в моторном отсеке.
тип 2.
расшифровка
Блок предохранителей в моторном отсеке.
тип 3.
Блок предохранителей в моторном отсеке.
тип 4.
расшифровка.
