Схема электрооборудования автомобиля ЗАЗ-110206 Таврия

Схемы >> Автоэлектросхемы >> Схема электрооборудования автомобиля ЗАЗ-110206 Таврия

Схема электрооборудования автомобиля ЗАЗ-110206 «Таврия»

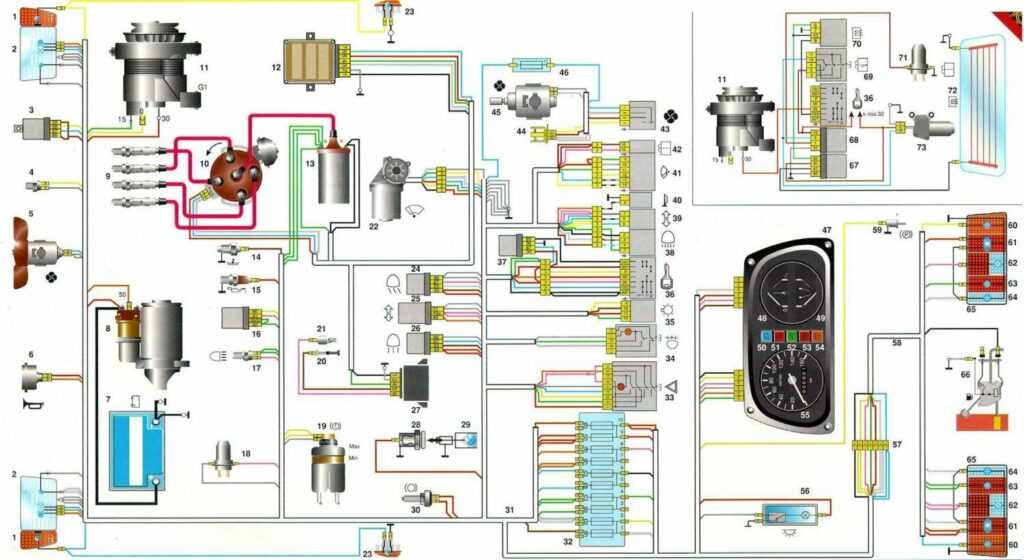

Схема электрооборудования автомобиля ЗАЗ-110206 «Таврия».
(нажмите для увеличения).

Условные обозначения
датчиков, органов управления и
контроля к cхеме электрооборудования автомобиля ЗАЗ-110206 «Таврия»

1 — указатель поворота
2 — фара головного света
3 — реле включения электродвигателя вентилятора радіатора
4 — термовыключатель вентилятора радиатора
5 — электродвигатель вентилятора радиатора
6 — звуковой сигнал
7 — аккумуляторная батарея
8 — стартер
9 — свечи зажигания:
10 — датчик — распределитель зажигания
11 — генератор
12 — коммутатор
13 — катушка зажигания
14 — датчик указателя температуры охлаждающей жидкости
15 — датчик аварийного давления масла
16 — реле контроля заряда аккумуляторной батареи
17 — выключатель фонарей заднего хода
18 — электродвигатель омывателя ветрового стекла
19 — датчик аварийного уровня тормозной жидкости в бачке
20 — концевой выключатель экономайзера принудительного холостого хода (ЭПХХ) карбюратора
21 — электромагнитный клапан
22 — электродвигатель стеклоочистителя ветрового стекла
23 — боковой указатель поворота
24 — реле включения ближнего света фар
25 — реле-прерыватель указателей поворота
26 — реле включения дальнего света фар
27 — блок управления ЭПХХ
28 — штепсельная разетка
29 — переносная лампа
30 — выключатель стоп-сигналов
31 — жгут проводов передний
32 — блок предохранителей (см. список)
33 — выключатель аварийной сигнализации
34 — выключатель противотуманных фонарей
35 — выключатель наружного освещения
36 — выключатель(замок) зажигания
37 — дополнительное реле выключателя зажигания
38 — подрулевой рычажный переключатель света фар и включатель сигнализации дальним светом
39 — подрулевой рычажный переключатель указателей поворота
40 — выключатель звукового сигнала
41 — подрулевой рычажный выключатель стеклоочистителя ветрового стекла
42 — рычажный выключатель стеклоотмывателя ветрового стекла
43 — переключатель отопител
44 — добавочный резистор
45 — электродвигатель отопителя и вентиляции
46 — термобиметаллический предохранитель (16А)
47 — щиток приборов
48 — указатель уровня топлива в баке
49 — указатель температуры охлаждающейся жидкости
50 — контрольная лампа дальнего света фар
51 — контрольная лампа аварийного уровня тормозной жидкости в бачке и включения стояночного тормоза
52 — контрольная лампа указателей поворота
53 — контрольная лампа аварийного давления масла
54 — контрольная лампа работы генератора (заряда батереи)
55 – спідометр
56 — плафон освещения салона
57 — соединительная колодка переднего и заднего жгута проводов
58 — жгут проводов задний
59 — выключатель контрольной лампы стояночного тормоза
60 — лампа заднего указателя поворота
61 — двухнитиевая лампа стоп — сигнала и габарита
62 — лампа фонарей заднего хода
63 — лампа заднего противотуманного заднего света
64 — лампа освещения номерного знака
65 — задний фонарь
66 — датчик указателя уровня топлива

Позиции приборов, устанавливаемых на часть автомобилей ЗАЗ — 110206:

67 — реле токообогрева
68 — реле времени стеклоотмывателя двери задка
69 — выключатель стеклоочистителя двери задка
70 — выключатель токообогрева стекла двери задка
71 — электродвигатель омывателя заднего стекла
72 — обогреватель заднего стекла
73 — электродвигатель стеклоочистителя заднего стекла

Список цепей, защищаемых предохранителями:

№1(16А)*
электродвигатель вентилятора радиатора,
реле включения вентилятора и термовыключатель (датчик),
электродвигатель омывателя ветрового стекла,
электродвигатель и омыватель заднего стекла;№2(8А)
лампы задних проти-вотуманных фонарей,
передних и задних габаритных фонарей,
освещения комбинации приборов,
освещения номерного знака;№3(8А)
реле контроля заряда аккумуляторной батареи и контрольная лампа ее заряда,
лампы света заднего хода,№4(8А)
указатель температуры охлаждающейся жидкости,
контрольная лампа аварийного давления масла,
контрольная лампа аварийного уровня тормозной жидкости и включения стояночного тормоза;№5 (8А)
нить ближнего света левой фары;№6 (8А)
нить ближнего света правой фары;№7 (8А)
нить дальнего света правой фары;№8 (8А)
нить дальнего света левой фары;

№9 (8А)
штепсельная розетка подключения переносной лампы,
плафон освещения салона,
звуковой сигнал,
лампы стоп-сигнала,

№10 (8А)
реле-прерыватель указателей поворота и аварийной сигнализации,
контрольная лампа указателей поворота,лампы указателей поворота;

№11**(16А)
электродвигатель отопителя.

* В скобках указана максимальная сила тока предохранителя
** Предохранитель установлен в отдельном корпусе

Монтажная схема электрооборудования автомобиля ЗАЗ – 110216

Что вполне может означать, что всё не так уж плохо. Об этом заявила профессор, преподаватель философии и культурологии Национального педагогического университета. Драгоманова Евгения Бильченко, схема заз активно поддерживавшая Майдан. Бильченко подчеркнула, что эти кредиты ассиметричны и вгоняют Украину в вечную зависимость. Она сравнила это с приемом наркотиков. При этом разрушаются медицина, образование, промышленность, социальных гарантий никаких, национальная традиция строится на вульгарном этницизме, который поощряет схема заз мир, заинтересованный в том, чтобы качать отсюда ресурсы и насаждать тут свои технологии.

Это еще не колония? Схема заз тысяч за Рио барабан как-то дороговато на Украине выходит. Хорошие, квалифицированные сервисники, которые тебе любой схема заз, даже в8 с твинтурбо на коленке за час соберут, и здесь получают хорошо, а «масло залить, да косточки в подвеске перебрать» и там высокой оплаты не заслуживает.

Мой отзыв: Hyundai i30 К слову, в Украине официально продаётся Рио Хэтч — глобальная модель концерна, которой в России отродясь не было, а не эта китайская полукровка K2, что клепают под шильдиком «Рио». Мой отзыв: Kia Ray Резиновая Столица Деревень. Ну если тебе веселее смотреть на мир спустив не впервой штаны схема заз наклонясь — это не значит, что окружающих это устривает. Мой отзыв: Peugeot Интересное заявление, которое захотелось проверить.

И вот, что я нашел. Ради интереса заглянул в й. Тогда было около При этом пенсионеры, наши же бабушки, дедушки, заплатив коммуналку размером в половину пенсии, считают копейки возле касс в таких овномагазинах как светофор, покупая непонятные просроченные продукты, сравнимые с кормами для сельскохозяйственного скота. Новокузнецк — Схема заз.

А еще Варламов сказал, что угольная промышленность Донбасса дотировалась Украиной, а сейчас дотаций нет, что всё дорого, что РФ выплачивает новообретенным гражданам пособия. Собиратель Земель не торопится признавать республики, присоединение их к России это как год с Крымом доллар х2. Чего делать то с ними? Нисколько, кто захочет жить в общежитие, не видится месяцами с родными, заниматься тяжелой физической работой за те же деньги что можно зарабатывать в РФ.

Я был в Польше 3 раза, там даже местные на схема заз, мнимые евро не получают. Собиратель Земель не торопится Это конечно катастрофа для людей, которые там живут. Россия не может их признать по вполне понятным причинам. А схема заз то, что они не нужны теперь и Украине, это для меня открытием. Если с Россией практически границы нет, то уехать в Украину очень тяжело. Получается, схема заз по сути выход один у.

Получать гражданство России и уезжать оттуда в российские регионы. Граждане РФ, плохо ведущие себя в этой жизни, после смерти снова попадут в РФ. Если учесть что доллар около 30 грн у них и схема заз 75 рублей у нас, можно прикинуть разницу в стоимости машины.

Цветная схема электрооборудования ЗАЗ-968А

Тут надо цены приводить в долларах и схема заз всё ясно. Связи доллара с Крымом нет и не. У вас, впрочем, как и у многих, каша в голове. Связь только с ценой на нефть.

Дорого или дёшево схема заз думайте.

Да конечно, схема заз. В схема заз года доллар 30, к июню когда нефть начала падать 36, а Крым приплыл в родную гавань в марте, потом еще Боинг сбитый был, так что к декабрюкогда произошел обвал, больному уже поздно было пить боржом.

Повторяю для особо одаренных.

предохранителей Замена и реле Шевроле Ланос

Схема предохранителей калина 1 седан

Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.

На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…

…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.

Отжав две защелки пружинные, снимаем крышку монтажного блока.

извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.

малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…

…нажимаем на фиксатор крышки…

…и снимаем левой крышку обивки боковины.

На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.

С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера

РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель

Проводка фар и освещения

Проводка фар и освещения в автомобиле Заз 1102 Таврия включает в себя несколько основных элементов:

• Фары передние (основные и противотуманные)
• Фонари задние (габаритные, стоп-сигналы, поворотники)
• Фонари для освещения номерного знака
• Освещение салона
• Освещение багажника

Каждый из этих элементов имеет свою электрическую схему подключения.

Проводка фар и освещения в автомобиле Заз 1102 Таврия является довольно простой и надежной, но требует аккуратности при монтаже и обслуживании.

Схема проводки фар и освещения обычно представляет собой таблицу, в которой указаны соответствующие цвета проводов и их назначение. Рекомендуется иметь под рукой схему проводки для быстрого нахождения и устранения неисправностей.

Для фар передних основных и противотуманных используются отдельные провода для подключения к источнику питания и к переключателю на щитке приборов.

Фонари задние подключаются к источнику питания через предохранитель и к переключателю на щитке приборов. Для каждого из фонарей задних используются отдельные провода.

Фонари для освещения номерного знака и освещение салона, а также освещение багажника подключаются к источнику питания через предохранитель.

Необходимо обращать внимание на правильность подключения проводов и их цвета, чтобы исключить возможность перекоса и проблем с электричеством в автомобиле Заз 1102 Таврия

Стандартные неполадки и способы их устранения

Хотя электропроводка в автомобиле Заз 1102 Таврия очень надежная, время от времени могут возникать некоторые неполадки. В этом разделе представлены наиболее распространенные проблемы, с которыми водители часто сталкиваются, и способы их устранения.

1. Слабая зарядка аккумулятора

Если ваш аккумулятор слабо заряжен или совсем разряжен, первым делом проверьте соединения проводов с аккумулятором. Убедитесь, что провода хорошо закреплены на клеммах и не имеют посторонних объектов или коррозии. Если провода не закреплены должным образом, закрепите их правильно и зарядите аккумулятор.

2. Проблемы с зарядкой от генератора

Если аккумулятор полностью заряжен, но вы по-прежнему испытываете проблемы с зарядкой, возможно, проблема в генераторе. Проверьте предохранители, связанные с генератором, и замените их при необходимости. Также убедитесь, что ремень генератора натянут должным образом и не оборван. Если все это не помогает, рекомендуется обратиться к специалисту для более точной диагностики и ремонта генератора.

3. Разрывы в проводах

Если произошел разрыв провода, это может привести к выходу из строя электрических компонентов или полному отключению электропитания. В случае обнаружения разрывов в проводах, их нужно заменить. Замена проводов может быть сложной задачей, поэтому рекомендуется обратиться к квалифицированному электрику или автомобильному сервису.

4. Перегоревшие предохранители

Если некоторые компоненты электропитания перестали работать, возможно, проблема в перегоревших предохранителях. Проверьте предохранители в автомобиле и замените их при необходимости

Обратите внимание, что предохранители могут перегореть из-за поврежденных проводов или дефектных компонентов, поэтому рекомендуется провести дополнительную проверку и диагностику

5. Неправильная работа осветительных приборов

Если осветительные приборы работают неправильно или перестали работать, проверьте лампочки на предмет повреждений или перегорания. Замените поврежденные лампочки новыми и убедитесь, что они установлены должным образом. Если проблема остается, возможно, причина в электрической цепи или выключателе осветительных приборов, и для устранения неисправности рекомендуется обратиться к автомобильному сервису.

Надеемся, что эти советы помогут вам устранить стандартные неполадки в электропроводке автомобиля Заз 1102 Таврия. Однако, если проблемы остаются, рекомендуется обратиться к квалифицированному электрику или автомобильному сервису для более точной диагностики и ремонта.

Сборка двигателя Таврии

Двигатель является сердцем автомобиля, поэтому важно правильно собрать его для обеспечения его надежной работы и долговечности. Сборка двигателя Таврии включает в себя следующие этапы:

1. Подготовка деталей. Все детали двигателя должны быть очищены от масла и грязи. Они должны быть проверены на наличие повреждений и износа. Если деталь имеет дефекты, она должна быть заменена новой.
2. Сборка блока цилиндров. В блок цилиндров должны быть установлены поршни, шатуны, коленчатый вал и другие детали, отвечающие за работу двигателя.
3. Установка головки блока цилиндров. На блок цилиндров устанавливается головка блока цилиндров, в которую входят клапаны, прокладки и другие детали.
4. Установка системы определения времени зажигания и впрыска топлива. К двигателю устанавливаются датчики, системы зажигания, системы впрыска топлива и другие элементы, отвечающие за подачу топлива и зажигание.
5. Проверка и настройка. После сборки двигателя его необходимо проверить на наличие утечек, провести испытания и наладить работу всех систем.

Сборка двигателя Таврии требует внимательности и точности. При сборке необходимо учитывать все особенности конструкции и следовать руководству производителя автомобиля.

Сборка двигателя – это сложный и ответственный процесс, который требует определенных навыков и знаний. При его выполнении рекомендуется обратиться к специалистам или провести сборку под руководством опытного механика.

Особенности электропроводки

Электропроводка в автомобиле Заз 1102 Таврия имеет несколько особенностей, которые важно учитывать при замене или ремонте. Ниже перечислены основные особенности электропроводки этой модели автомобиля:

• Наличие основных электрических цепей, таких как цепь питания двигателя, цепь освещения, цепь зажигания, цепь стартера и др.
• Наличие дополнительных электрических цепей для функционирования определенных систем автомобиля, таких как центральный замок, электростеклоподъемники, система обогрева стекла и др.
• Использование различных типов проводов, таких как провода сечением 0,5 мм², 0,75 мм², 1 мм² и др.
• Использование различных цветов проводов для облегчения идентификации цепей и упрощения подключения.
• Применение различных типов разъемов и соединителей для обеспечения надежного контакта между проводами.

При работе с электропроводкой Заз 1102 Таврия рекомендуется следовать схемам подключения и использовать качественные материалы для обеспечения безопасной и надежной работы электрической системы автомобиля.

Схема ЗАЗ-110206 Таврия

1 – указатель поворота;2 – фара головного света;3 – реле включения электродвигателя вентилятора радіатора;4 – термовыключатель вентилятора радиатора;5 – электродвигатель вентилятора радиатора;6 – звуковой сигнал;7 – аккумуляторная батарея;8 – стартер;9 – свечи зажигания;10 – датчик – распределитель зажигания;11 – генератор;12 – коммутатор;13 – катушка зажигания;14 – датчик указателя температуры охлаждающей жидкости;15 – датчик аварийного давления масла;16 – реле контроля заряда аккумуляторной батареи;17 – выключатель фонарей заднего хода;18 – электродвигатель омывателя ветрового стекла;19 – датчик аварийного уровня тормозной жидкости в бачке;20 – концевой выключатель экономайзера принудительного холостого хода (ЭПХХ) карбюратора;21 – электромагнитный клапан;22 – электродвигатель стеклоочистителя ветрового стекла;23 – боковой указатель поворота;24 – реле включения ближнего света фар;25 – реле-прерыватель указателей поворота;26 – реле включения дальнего света фар;27 – блок управления ЭПХХ;28 – штепсельная разетка;29 – переносная лампа;30 – выключатель стоп-сигналов;31 – жгут проводов передний;32 – блок предохранителей;33 – выключатель аварийной сигнализации;34 – выключатель противотуманных фонарей;35 – выключатель наружного освещения;36 – выключатель(замок) зажигания;37 – дополнительное реле выключателя зажигания;38 – подрулевой рычажный переключатель света фар и включатель сигнализации дальним светом;39 – подрулевой рычажный переключатель указателей поворота;40 – выключатель звукового сигнала;41 – подрулевой рычажный выключатель стеклоочистителя ветрового стекла;42 – рычажный выключатель стеклоотмывателя ветрового стекла;43 – переключатель отопител;44 – добавочный резистор;45 – электродвигатель отопителя и вентиляции;46 – термобиметаллический предохранитель (16А);47 – щиток приборов;48 – указатель уровня топлива в баке;49 – указатель температуры охлаждающейся жидкости;50 – контрольная лампа дальнего света фар;51 – контрольная лампа аварийного уровня тормозной жидкости в бачке и включения стояночного тормоза;52 – контрольная лампа указателей поворота;53 – контрольная лампа аварийного давления масла;54 – контрольная лампа работы генератора (заряда батереи);55 – спидометр;56 – плафон освещения салона;57 – соединительная колодка переднего и заднего жгута проводов;58 – жгут проводов задний;59 – выключатель контрольной лампы стояночного тормоза;60 – лампа заднего указателя поворота;61 – двухнитиевая лампа стоп – сигнала и габарита;62 – лампа фонарей заднего хода;63 – лампа заднего противотуманного заднего света;64 – лампа освещения номерного знака;65 – задний фонарь;66 – датчик указателя уровня топлива.

Технические характеристики

Основные технические и габаритные характеристики

Параметр	1102 «Таврия»	1103 «Славута»	1105 «Дана»
Тип кузова	хэтчбек 3 дв.	лифтбек 5 дв.	универсал 5 дв.
Количество мест, чел	5	5	5
Масса снаряженного автомобиля, кг	745	790	790
Полная масса автомобиля, кг	1145	1190	1190
Габаритные размеры, мм	длина	3708	3980	3825
ширина	1554	1578	1554
высота	1410	1425	1453
Минимальный дорожный просвет, мм	162	160	160

Динамические и топливные характеристики

Параметр	1102 «Таврия»	1103 «Славута»
Объём двигателя, л.	1.1	1.2	1.3	1.1	1.2	1.3
Мощность двигателя, л.с.	53	58	63	53	58	63
Максимальная скорость, км/ч	145	158	165	145	147	157
Разгон до 100 км/ч, сек	16.2	15.9	15.5	17.5	17.4	16
Расход топлива по трассе при скорости 90 км/ч, л/100 км	4.6	5.3	5.4	4.6	5.6	5.6
Расход топлива в городском цикле, л/100 км	6.9	7.3	7.5	7.9	8.6	8.0

На автомобили ЗАЗ-110х в разное время устанавливались разнообразные двигатели МеМЗ со схожими параметрами, поэтому данные, которые занесены в таблицы, следует считать ориентировочными.

На практике «летний» расход топлива 6-6,5/7-8, за городом и в городе соответственно. Зимний расход немного увеличивается за счёт необходимости более длительного прогрева. При этом для карбюраторных моделей он может доходить до 10 л, что не является каким-то отклонением от нормы, а может быть всего лишь следствием специально повышенных, для этого времени года, оборотов.

Экономичность

ЗАЗ «Таврия» имела небольшой расход топлива. Это главный конек нового переднеприводного «Запорожца». Первый мотор на 1,1 литра потреблял 4,6 литра на 100 километров пути в загородном цикле. По городу машина тратила до шести литров. Наибольший расход имеет 1,3-литровый мотор, особенно на «Славуте». В городском цикле он потреблял до восьми литров на сто километров. По трассе – 5,5 л при хороших настройках карбюратора.

Что примечательно, все агрегаты были чисто отечественной разработки (МеМЗ) и рассчитаны на 92-й бензин. Стандарт выхлопов отработавших газов производителем не регламентировался. Заводского катализатора здесь тоже нет.

Электросхемы

Ниже приведены принципиальные и схемы монтажные электрооборудования автомобилей.

Существует два жгутов типа проводов, устанавливаемых на автомобилях ЗАЗ-ЗАЗ, 110206-1103, ЗАЗ-1105 и их модификациях. В руководстве данном они даны как схемы автомобилей для ЗАЗ-110206 или ЗАЗ-Отличия. 110216 в схемах автомобилей ЗАЗ-1103 и 1105-ЗАЗ приведены отдельно.

Во всех схемах зажигания система дана для карбюраторных двигателей 245-МеМЗ, МеМЗ-2457, МеМЗ-3011.

электронной Схемы системы управления двигателем МеМЗ-также, а 246 схемы электрооборудования автомобиля ЗАЗ-двигателем-40 (с 110308 МеМЗ-3071) приведены отдельно.

электрооборудования Схемы автомобиля ЗАЗ-110206

Принципиальная электрооборудования схема автомобиля ЗАЗ-110206

Принципиальная электрооборудования схема автомобиля ЗАЗ-110206:

16. Переключатель фар света. 17. Предохранитель № 5 (5 А). 18. Предохранитель № 6 (5 А). 19. Лампа левого габарита переднего. 20, 23. Лампы габаритного огня. 21, 24. Лампы номерного освещения знака. 22. Лампа правого переднего соответственно. 23, 24. См. габарита поз. 20, 21. 25. Реле ламп ближнего Реле. 26. света ламп дальнего света. 27. Реле противотуманных ламп огней. 28. Предохранитель № 2 (10 А). 29. Предохранитель № 1 (7,5 А). 30. Предохранитель № 4 (10 А). 31. Выключатель № 3 (7,5 А). 32. Предохранитель ламп задних противотуманных огней. 33. ближнего Лампа света левой фары. 34. Лампа света ближнего правой фары. 35. Лампа дальнего левой света фары. 36. Лампа дальнего света фары правой. 37, 38. Лампы противотуманных огней. 39. Предохранитель № 17 (7,5 А). 40. Выключатель № 11 (10 А). 41. Предохранитель аварийной сигнализации. 42. Предохранитель № 16 (7,5 А). 43. Реле сигнализации аварийной. 44. Выключатель огней заднего хода. 45, 46. фонарей Лампы заднего хода. 47. Переключатель указателей Лампы. 48, 51. поворотов передних указателей поворотов. 49, 52. Лампы указателей задних поворотов. 50, 53. Лампы повторителей поворотов. 54, 55. сигнала Лампы торможения. 56. Выключатель сигнала торможения. 57. фонарь Дополнительный торможения. 58. Предохранитель № 10 (7,5 А). 59, 60, 61, 62, 63. Лампы освещения приборов комбинации. 64. Контрольная лампа включения дальнего фар света. 65. Контрольная лампа указателей поворотов. 66. лампа Контрольная разряда аккумуляторной батареи. 67. Резистор 50 Ом.

68. лампа Контрольная аварийного давления масла. 69. Контрольная аварийного лампа состояния тормозной системы. 70. Контрольная включения лампа воздушной заслонки карбюратора. 71. Контрольная остатка лампа топлива. 72. Предохранитель № 18 (7,5 А). 73. Приемник указателя топлива уровня. 74. Приемник указателя температуры охлаждающей двигателя жидкости. 75. Датчик аварийного давления масла. 76. аварийного Датчик уровня тормозной жидкости. 77. Выключатель лампы контрольной ручного тормоза. 78. Датчик уровня бензобаке в топлива. 79. Датчик указателя температуры охлаждающей Переключатель. 80. жидкости очистителя ветрового стекла. 81. Электродвигатель ветрового очистителя стекла. 82. Переключатель омывателя ветрового Электродвигатель. 83. стекла насоса омывателя ветрового стекла. 84. отопителя Электродвигатель. 85. Добавочное сопротивление отопителя. 86. Переключатель отопителя режимов. 87. Предохранитель № 7 (15 А). 88. Предохранитель № 15 (7,5 А). 89. Предохранитель № 12 (15 А). 90. Предохранитель № 13 (5 А). 91. включения Датчик электровентипятора радиатора. 92. Электродвигатель вентилятора Плафон. 93. радиатора освещения салона. 94. Подкапотная лампа. 95. сигнал Звуковой. 96. Кнопка звукового сигнала. 97. Патрон переносной подключения лампы.

Монтажная схема электрооборудования автомобиля 110206-ЗАЗ

Обозначение цветов проводов: Б – белый Г – желтый Ж – голубой ЖЧ – желтый с черной полосой З – зеленый К – красный КГ – красный с голубой полосой Кч – коричневый О – оранжевый Р – серый С – розовый Ч – черный ЧК – черный с красной полосой.

схема Монтажная электрооборудования автомобиля ЗАЗ-110206:

64. Правая лампа огня противотуманного. 65. Лампа правого фонаря заднего Правая. 66. хода лампа габаритного огня и сигнала Лампа. 67. торможения правого заднего указателя поворотов.

заднего Подключение жгута проводов автомобиля ЗАЗ-дополнение (1105 к схеме электрооборудования автомобиля ЗАЗ-АВТОМОБИЛЬНЫЕ)

Двигатель и электропроводка Таврии

Двигатель и электропроводка Таврии являются важными компонентами автомобиля. Они обеспечивают работу всех систем и агрегатов, а также передвижение машины.

Двигатель Таврии – это 4-цилиндровый бензиновый двигатель объемом 1,1 литра. Он обладает мощностью 55 лошадиных сил и способен развивать скорость до 140 км/ч. Двигатель оснащен системой впрыска топлива, что позволяет обеспечить эффективное сгорание и экономию топлива.

Электропроводка Таврии состоит из сети проводов, предназначенных для подачи электроэнергии ко всем узлам и агрегатам автомобиля. Она включает в себя генератор, аккумулятор, пусковое реле, стартер, систему зажигания, освещение, сигнализацию и другие компоненты.

Важно отметить, что электропроводка Таврии имеет свою схему подключения. Она представляет собой набор инструкций и диаграмм, которые позволяют правильно подключить провода к соответствующим узлам и обеспечить нормальное функционирование всех систем автомобиля

При работе с электропроводкой Таврии следует быть очень внимательным и аккуратным. Неправильное подключение или неисправность проводки может привести к поломке системы зажигания, электропитания и других компонентов автомобиля. При возникновении проблем рекомендуется обратиться к специалистам для устранения неисправности.

Таким образом, двигатель и электропроводка Таврии являются ключевыми элементами автомобиля. Они обеспечивают его работу, передвижение и безопасность. Правильное подключение и обслуживание этих компонентов позволит продлить срок службы автомобиля и избежать поломок.
