Схема стартера ниссан примера р11

Схемы электрооборудования nissan primera p10 инструкции ремонта

Расположение и функции предохранителей и реле Nissan Primera P12

1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон 2. круиз-контроль 3. дверные замки 4. прикуриватель, розетка дополнительная 5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза 6. задний ПТФ 7. обогрев стекла, навигация, противоугонная система 8. обогрев сиденья 9. круиз контроль, выключатель тормоза круиза10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS (иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон. 11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM 12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах. 13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал14. мотор вентилятора конд-ра15. конд-р 16. мотор вентилятора кондея 17. топливные форсунки, реле блока ECM, бензонасос 18. подушки безопасности 19. пустой20. лямбда-зонды (датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники21. сигнал на запуск (стартер), датчик света 22. прикуриватель 23. зеркала боковые, обогрев стекла 24. пустой (зарезервирован под консольную розетку) 25. кондей, очиститель и омыватель стекла 26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла27. лямбда-зонды (датчики кислорода), топливные форсунки 28. очиститель и омыватель заднего стекла 29. бензонасос 30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида. 31. ABS, ESP

32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника 33. аудиосистема, навигация, дисплей, камера, часы, телефон 34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости 35. сигнал, система зарядки Nissan Primera P12 36. фара правая ксенон 37. фара левая ксенон 38. пустой 39. пустой 40. электропривод, реле и двигатель дроссельной заслонки 41. фара левая галоген, электрокорректор 42. фара правая галоген, задний ПТФ 43. передние ПТФ 44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скорости

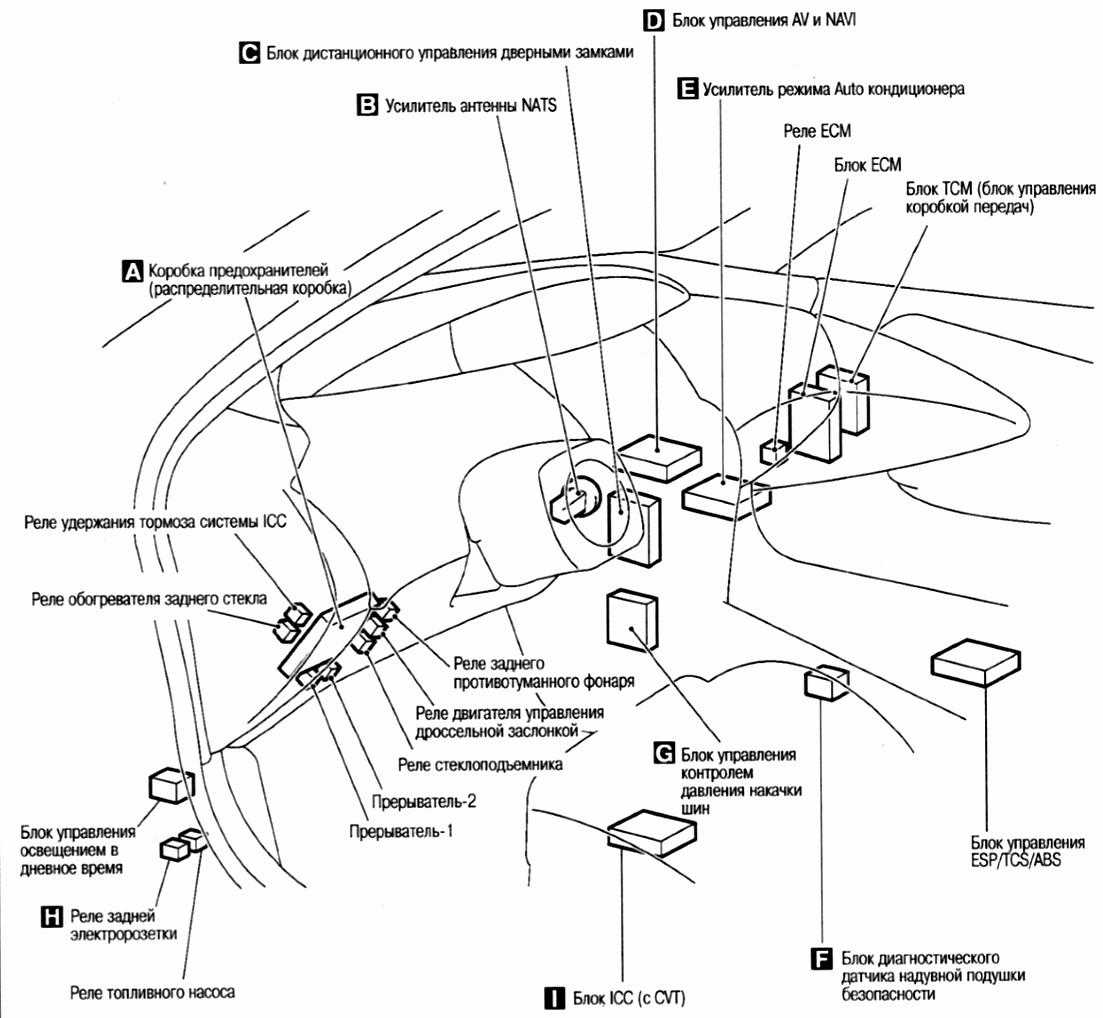

A. главный от АКБ Ниссан Примера B. на прерыватели 1(*1) и 2(*2) C. регулятор охлаждающего вентилятора 1 D. регулятор охлаждающего вентилятора 2 E. насос омывателя фар F. система управления накалом (дизель) G. зажигание H. зажигание I. ABS, ESP J. зажигание K. ABS, ESP

Реле в салоне левый руль

Реле в салоне правый руль

Реле под капотом

Назначение предохранителей и реле Nissan Primera P12 (выпуск с 2002 по 2007 гг.)

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне, расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото).

Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Предохранители и плавкие вставки, расположенные в монтажном блоке в подкапотном пространстве, показаны на (крышка монтажного блока снята). В табл. указано назначение установленных предохранителей и плавких вставок, однако на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Номера предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Замена предохранителей, плавких вставок и реле в монтажных блоках

Вам потребуется отвертка с плоским лезвием.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Расположение реле на лицевой стороне монтажного блока, находящегося в салоне автомобиля:	Расположение реле на обратной стороне монтажного блока, находящегося в салоне автомобиля:
1 — реле обогрева заднего стекла (стекла двери эадка); 2 — реле электродвигателя привода дроссельной заслонки; 3 — реле проти-вотуманных фонарей; 4 — реле стеклоподъёмников; 5, 6 — реле-прерыватели	1 — реле зажигания; 2 — реле дополнительного оборудования; 3 — реле воздухонагнетателя системы вентиляции, отопления и кондиционирования

2. Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор.

3. . и снимите крышку монтажного блока.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину их перегорания и устраните ее.

5. Для замены предохранителя зацепите его пинцетом.

6. . и выньте из контактного разъема.

7. Перегоревший предохранитель замените новым, соответствующего номинала.

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. Для замены плавкой вставки потяните ее вверх, покачивая из стороны в сторону.

10. . и выньте из разъема монтажного блока.

11. Установите в контактный разъем плавкую вставку того же номинала, что и снятая.

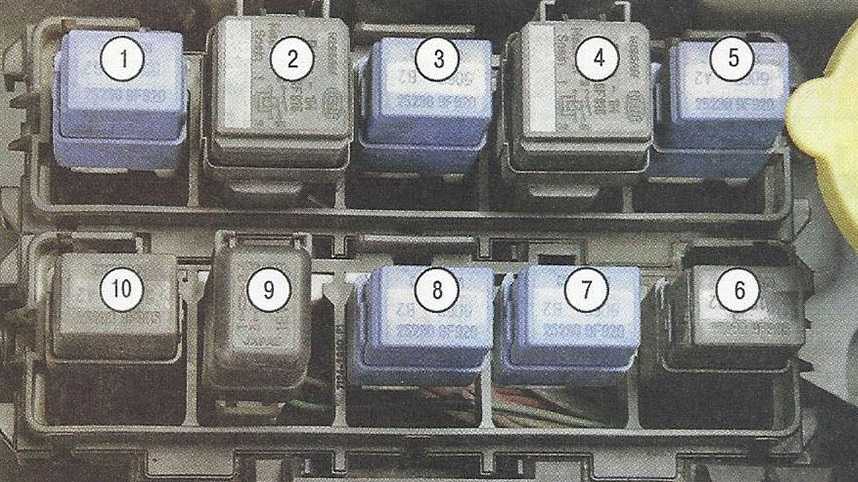

Расположение реле в монтажном блоке подкапотного пространства:

1 — реле противотуманных фар; 2, 4, 6, 10 — реле вентиляторов радиаторов; 3 — реле дополнительного оборудования; 5 — реле электромагнитной муфты компрессора кондиционера; 7 — реле включения режимов «Р» (парковка)/«N» (нейтраль) автоматической коробки передач или вариатора; 8 — реле включения ближнего света фар в дневное время; 9 — реле звукового сигала

12. Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор.

13. . и снимите крышку монтажного блока.

14. Для замены реле 6 и 10 вентиляторов радиаторов отожмите два фиксатора.

15. . потяните реле вверх, покачивая его из стороны в сторону.

16. . и извлеките из контактного разъема монтажного блока.

17. Установите новое реле в разъем до защелкивания фиксаторов.

18. Для замены реле звукового сигнала нажмите на фиксатор в нижней части колодки реле.

19. . и снимите реле с контактного разъема монтажного блока.

20. Установите новое реле звукового сигнала в контактный разъем до защелкивания фиксатора.

21. Для замены реле 2 и 4 вентиляторов радиаторов отожмите фиксаторы.

22. . и извлеките реле из контактного разъема монтажного блока.

23. Установите новое реле в разъем до защелкивания фиксаторов. 24. Остальные реле, а также реле монтажного блока, расположенного в салоне, заменяйте способами, аналогичными описанным.

Источник статьи: http://knigaproavto.ru/shemy/nissan/primera/1225-naznachenie-predohraniteley-i-rele-nissan-primera-p12-vypusk-s-2002-po-2007-gg.html

Блок предохранителей и реле nissan primera

В обязательном порядке все цепи питания электрического оборудования на автомобилях Ниссан Примера Р11 и Р12 защищены при помощи электропредохранителей. Что же касается более мощных потребителей таких как наружное освещение, вентиляторы, то они защищаются при помощи реле. Защитные элементы находятся в специальных монтажных отсеках.

Несмотря на свои малые размеры предохранители играют очень важную роль и если какой-либо выходит из строя, то в некоторых случая становится невозможным функционирование всей системы. Предохранители спасут от возможного возгорания автомобиль, так как в случае короткого замыкания или превышения напряжения цепь будет разорвана и обесточена.

Где находится блок предохранителей?

Большая часть предохранителей находится в салонном монтажном отсеке закрытым пластиковой крышкой, а также под капотом рядом с АКБ.
Номера электропредохранителей в салонном отсеке.
Электропредохранители, находящиеся в монтажном отсеке, могут иметь несколько другое расположение или полностью отсутствовать в зависимости от года выпуска транспортного средства.
Номера электропредохранителей в моторном отсеке.

Инструкция по снятию и замене

Найти и заменить предохранитель дело несложно и по силам любому автолюбителю

Важно только внимательно прочитать предлагаемую нами инструкцию. Перед тем как перейти к изучению материала, посмотрите это видео

Подготовка

Пред тем, как перейти замену, внимательно изучите схему расположения электропредохранителей. Установите, в каком именно отсеке находится требуемый.

Для замены потребуется:

отвертка;
пинцет;
набор новых предохранителей.

Шаги

Чтобы добраться до салонного отсека, нужно снять крышку. Устанавливается она плотно, поэтому может понадобиться приложить определенное усилие.

Реле, расположенные на лицевой стороне:

обогрев заднего стекла;
двигатель привода дроссельной заслонки;
противотуманные фонари;
стеклоподъемники.

Реле расположенные на обратной стороне:

зажигание;
добавочное оборудование;
вентиляция, печь, кондиционер.

Для того, чтобы добраться до блока электропредохранителей, находящегося под капотом, нужно отжать фиксатор.
Снять крышку.
Смотрим схему и находим, где расположен предохранитель, отвечающий за оборудование, которое не функционирует.
После того, как он найден, можно переходить к его смене.
Для этого берем пинцет и извлекаем предохраняющий элемент из его посадочного места.
В комплекте с предохранителями находим аналогичный по номиналу. Чтобы проще было искать, нужно запомнить одно простое правило. Электроредохранители одного номинала окрашены одинаково. Ошибиться здесь трудно.
Устанавливаем новый.
Плавкая вставка меняется также просто. Нужно просто ее потянуть, пошатывая из стороны в сторону.
После того, как перегоревшая вставка извлечена, ставим новую аналогичную по амперажу.

Схема проводки кабеля Nissan Primera, Ниссан Примера

Представлен полный комплект электрических схем. Скачать Руководство Nissan Avenir W Руководство на русском языке по эксплуатации и ремонту автомобиля Nissan Primera серии P10 годов выпуска с бензиновыми и дизельными двигателями.

В отдельные разделы руководства входят инструкция nissan primera схема электропроводки эксплуатации Nissan Primera, схемы электрооборудования электросхемы и рекомендации по техническому обслуживанию.

Ill-го поколения Электрооборудование — модели 1-го и го поколения Электрооборудование — модели III-го nissan primera схема электропроводки Выявление неисправностей Схемы электрических соединений На нашем сайте вы можете получить подробную информацию про ремонт Ниссан Примера: Бортовое электрооборудование Nissan Primera. Nissan primera p12 самодиагностика! В состав системы зажигания входят: Давай проверять все заново.

Вот тебе и привет с сюрпризом. Завели заново, все работает как надо, тьфу-тьфу-тьфу.

Электрическая схема автомобиля НИССАН ПРИМЕРА

Хотел поблагодарить всех за советы, они мне очень пригодились. Тот колхоз из нарощеных проводов и переделанных клемм аккумулятора удалось частично исправить.

Кстати, она дала приятный эффект — стартер крутит как угарелый, так бодро! Дигатель запускается с пол оборота. Nissan Primera P12 Инструкция по переделке плафона под светодиодные лампочки Затраченное время от инцидента до восстановления — 3 недели. ППЗУ nissan primera схема электропроводки еще запоминающим устройством калибровок.

Электрическая схема автомобиля НИССАН ПРИМЕРА

Оперативное запоминающее устройство ОЗУ. Микропроцессор контроллера использует его для временного хранения измеряемых параметров, которые он использует для расчетов, и промежуточной информации.

Микропроцессор может по мере необходимости вносить в него данные или считывать. Микросхема ОЗУ смонтирована на печатной плате контроллера.

Эта память энергозависимая и требует бесперебойного питания для сохранения. При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.

Используется для временного хранения кодов-паролей противоугонной системы автомобиля иммобилизатора. Коды-пароли, принимаемые ЭБУ от блока управления иммобилизатором, сравниваются с кодами, хранимыми в ЭРПЗУ, в результате чего разрешается или запрещается nissan primera схема электропроводки двигателя. В ЭРПЗУ записываются такие эксплуатационные параметры автомобиля, как общий пробег автомобиля, общий расход топлива и время работы двигателя.

Перечень и описание блоков реле на Nissan Primera P11

На плате в салоне стоят плавкие вставки, подключенные к следующему электрооборудованию:

омывателю и очистителю фар;
дневным ходовым огням;
кондиционеру;
отопителю;
центральному замку;
фонарям заднего хода;
электродвигателю вентилятора обдува системы охлаждения;
диагностическому разъему;
обогреву заднего стекла;
иммобилайзеру;
приводу обзорных зеркал на дверях;
аудиосистеме;
указателям поворота;
дворнику на лобовом стекле;
розетке прикуривателя;
стоп-сигналам;
датчику скорости.

Здесь же стоят коммутационные переключатели:

основных и дополнительных цепей системы зажигания (стартера);
крыльчатки печки.

В подкапотном пространстве в основном модуле стоят предохранители, обеспечивающие защиту таким электроприборам:

электроприводу люка;
модулям, где установлены правая и левая фара;
генератору;
омывателям переднего и заднего стекол;
туманкам;
генератору;
АБС;
габаритам.

В блоке реле содержатся коммутационные переключатели, относящиеся к нескольким типам оборудования:

электромагнитной муфте кондиционера;
вентилятору охлаждения двигателя;
очистителю заднего стекла;
ПТФ;
антиблокировочной системе;
обогревателям зеркал;
насосу ABS;
звуковому сигналу.

Руководство по ремонту Nissan Primera / Ниссан Примьера

В данном руководстве рассматриваются автомобили Nissan Primera с двигателями объемом 1.6 и 2.0 литров начиная с 1990 г. вып. Primera является последователем Bluebirds и создана фирмой Nissan в Англии. Все двигатели имеют 16-клапанный механизм распределения. Различия внутри отдельных двигателей в основном касаются приготовления рабочей смеси. Рассматриваемые в данном руководстве автомобили имеют кузов типа четырехдверного седана или пятидверного купе (хэтчбек). Вся серия имеет серийный номер «Р10».

Автомобили Универсал имеют различную конструкцию. Двигатель 1.6 л относится к группе «GA16» и оснащен одним двухкамерным карбюратором с падающим потоком. Различия в основном проявляются в двигателях 2.0 л. Оба двигателя относятся к группе «SR20», однако следующие за обозначением группы буквы несут информацию об установленной системе питания. Двигатель с меньшей мощностью оснащен центральной системой впрыска и имеет обозначение «SR20Di». Более мощный двигатель имеет многопозиционную систему впрыска и имеет обозначение «SR20DE ».

Все двигатели имеют четыре цилиндра с двумя расположенными сверху распределительными валами и 16-ю клапанами, которые приводятся в действие одной или двумя приводными цепями (в зависимости от двигателя) от коленвала.

В каждом цилиндре установлены 4 клапана под углом 26°, которые имеют или не имеют гидравлические компенсаторы зазоров. Блок цилиндров 2-литровых двигателей изготовлен из легких сплавов.

В обоих двигателях используются поршни разных размеров и имеющие разный ход, это значит, что объем отдельного цилиндра не достигается расточкой блока. Двигатель установлен в передней части автомобиля поперек направлению движения.

Шасси состоит из кузова несущей конструкции и независимой подвески передних и задних колес. Подвеска передних колес седана и купе представляет собой многорычажную подвеску с нижним поперечным рычагом, верхним диагональным рычагом с шарниром, а также винтовыми пружинами и телескопическими амортизаторами. Серийно устанавливается стабилизатор поперечной устойчивости. Подвеска задних колес седана и купе состоит из амортизационных стоек с двойными нижними рычагами и продольным рычагом. На всех моделях серийно установлен стабилизатор поперечной устойчивости. В моделях универсал (которые не рассматриваются в данном издании) для подвески передних колес используются амортизационные стойки с треугольными поперечными рычагами и задняя подвеска на продольных рычагах, с винтовыми пружинами и поперечной штангой.

Как уже упоминалось, установлена 5-ступенчатая ручная коробка передач или 4-ступенчатый автомат.

Модели с двигателем 1.6 л имеют передние дисковые и задние барабанные тормоза, модели с двигателем 2.0 л оснащены дисковыми тормозами на передних и задних колесах. Тормозная система разделена на два контура, передний и задний, и оснащена регулятором силы торможения. На определенных 2-литровых моделях может быть установлена система ABS. Ручной тормоз воздействует на задние колеса.

Автомобиль имеет рулевое управление с зубчатой рейкой, которое серийно оснащено гидроусилителем.

P12

Блоки в салоне

Схема

Основной блок с предохранителями

Находится в панели приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с расшифровкой элементов.

Фото – схема

Описание

1 – 10А	Аудиосистема
2 – 10А	Круиз-контроль
3 – 10А	Электропривод замка багажника
4 – 20А	Электрическая розетка багажника
5 – 15А	Стоп-сигналы
6 – 10А	Противотуманные фонари
7 – 20А	Обогрев заднего стекла (стекла двери задка)
8 – 10А	Обогрев передних сидений
9 – 10А	Круиз-контроль
10 – 10А	Питание электронных устройств
11 – 10А	Система управления автоматической коробкой передач
12 – 10А	Питание электронных устройств
13 – 10А	Плафоны освещения салона
14 – 15А	Электродвигатель воздухонагнетателя
15 – 10А	Кондиционер
16 – 15А	Электродвигатель воздухонагнетателя
17 – 10А	Система управления двигателем
18 – 10А	Дополнительная система безопасное (SRS)
19	Резерв
20 – 10А	Система управления двигателем
21 – 10А	Втягивающее реле стартера
22 – 15А	Прикуриватель
23 – 10А	Электроприводы управления наружными зеркалами заднего вида
24 – 15А	Электрическая розетка центральной консоли
25 – 20А	Очиститель ветрового стекла
26 – 15А	Омыватели ветрового стекла и стекла двери задка
27 – 10А	Датчики
28 – 10А	Очиститель стекла двери задка
29 – 15А	Топливный насос
30 – 10А	Комбинация приборов
31 – 10А	Антиблокировочная система тормозов (ABS)

Реле на лицевой стороне панели блока предохранителей

Обозначение

реле обогрева заднего стекла;
реле электродвигателя привода дроссельной заслонки;
реле противотуманных фонарей;
реле стеклоподъёмников;
реле-прерыватели;
реле-прерыватели.

Реле на тыльной стороне панели блока предохранителей

Назначение

реле зажигания;
реле дополнительного оборудования;
реле воздухо – нагнетателя системы вентиляции, отопления и кондиционирования

Блоки под капотом

Схема

Монтажный блок предохранителей

Фото – схема

Описание

1 – 120A	1-й главный предохранитель
2 – 80А	Потребители при включенном зажигании
3 – 50А	Электродвигатель насоса блока энтиблокировочной системы
4 – 40А	Выключатель (замок) зажигания
5 – 30А	Электромагнитные клапаны блока антиблокировочной системы
6	Резерв
7	Резерв
8 – 10А	Габаритные огни
9 – 15А	Аудиоистема
10 – 10А	Система управления двигателем
11 – 15А	Звуковой сигнал
12	Резерв
13	Резерв
14 – 15А	Ближний свет (левая фара)
15 – 15А	Ближний свет (правая фара)
16 – 15А	Электродвигатель привода дроссельной заслонки
17 – 15А	Дальний свет (левая фара)
18 – 15А	Дальний свет (правая фара)
19 – 15А	Противотуманные фары
20 – 20А	Катушки зажигания
21 – 80А	2-й главный предохранитель
22	Резерв
23 – 30А	Омыватели фар
24 – 40А	2-й электродвигатель вентилятора радиатора
25 – 40А	1-й электродвигатель вентилятора радиатора
26 – 40А	Электро стеклоподъемники

Блок реле

Вариант 1

Обозначение

реле противотуманных фар;
реле вентиляторов радиаторов;
реле дополнительного оборудования;
реле вентиляторов радиаторов;
реле электромагнитной муфты компрессора кондиционера;
реле вентиляторов радиаторов;
реле включения режимов «Р» (парковка) «N» (нейтраль) автоматической коробки передач или вариатора;
реле включения ближнего света фар в дневное время;
реле звукового сигала;
реле вентиляторов радиаторов.

Вариант 2

Распространенные причины и признаки неисправностей предохранителей, как к ним добраться и как их заменить

На Nissan Primera P11 используются флажковые низкопрофильные перемычки, состоящие из полупрозрачного пластикового корпуса с проволочной спиралью внутри и 2 контактов.

Основными причинами перегорания плавких вставок являются:

нарушение изоляции проводов и конденсат, становящиеся причиной короткого замыкания;
окисление и ослабевание контактов;
подключение дополнительного оборудования большой мощности, не соответствующей номиналу перемычки;
повышение напряжения в бортовой сети;
увеличение сопротивления из-за укорачивания проводников;
применение восстановленных или контрафактных плавких вставок;
несоблюдение регламента ремонта и сроков обслуживания электрооборудования;
повреждение корпусов установочных боксов с последующим попаданием внутрь воды.

Узнать о перегорании предохранителя можно по нескольким признакам:

загоранию индикаторов неисправностей на приборной панели;
отсутствию ответа электрооборудования на попытки включения;
запаху горелой изоляции;
искрению между контактами;
появлению следов нагрева и копоти на корпусах плавких вставок.

Перед тем как приступить к замене сгоревшего предохранителя, нужно принять меры собственной безопасности:

Припарковать машину на ровной площадке.
Заглушить двигатель.
Включить стояночный тормоз.
Подложить противооткатные башмаки под колеса.
Обесточить бортовую сеть.
Отсоединить провода от клемм на аккумуляторе.

Затем найти по схеме перегоревшую перемычку и вскрыть крышки монтажных боксов.

Далее установить и устранить причины неисправности, а потом приступить к замене вставки:

Взять диэлектрические щипцы из гнезда в блоке.
Вытащить неисправную деталь.
Убедиться визуально в том, что она сгорела, или прозвонить ее мультиметром.
Установить на ее место новую подходящего номинала.
Завести мотор.
Проверить работоспособность отказавшего оборудования.
Поставить на место крышку.

Краткие рекомендации по техническому обслуживанию деталей

Чтобы содержать предохранители в порядке, достаточно периодически проверять их состояние, очищать контакты от окисления. Если плавкие вставки какого-либо номинала отсутствуют или заканчиваются, нужно докупить их в специальном магазине или автосервисе.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки
