Блок предохранителей Mitsubishi Lancer 10
Рассмотрены автомобили десятого поколения с двигателями 1.5, 1.8, 2.0 л 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.
Где расположены блоки предохранителей и реле.
Большинство предохранителей расположено в монтажном блоке, который находится в салоне под панелью приборов.
Чтобы добраться до предохранителей необходимо открыть крышку преодолевая сопротивление защелок.
Схема расположения предохранителей нанесена на внутреннюю сторону крышки.
Назначение предохранителей монтажного блока расположенного под панелью приборов.
Цепь питания потребителей
Задний противотуманный фонарь
Очиститель ветрового стекла
Цепи дополнительного оборудования
Электропривод замков дверей
Реле блока управления
Лампы освещения салона (плафоны)
Аварийная световая сигнализация
Очиститель заднего стекла
предохранитель прикуривателя митсубиси лансер 10
Наружные зеркала заднего вида
Система полного привода
Фонари света заднего кода
Обогрев заднего стекла
Обогрев наружных зеркал заднего вида
Источник питания переменного тока
В моторном отсеке расположено два монтажных блока предохранителей, реле и плавких вставок.
Один под цифрой 11 на рисунке (основной блок). Второй на клемме плюс аккумуляторной батареи (силовые предохранители).
Чтобы добраться до предохранителей и реле основного блока нажмите на фиксатор и снимите крышку.
В специальном разъеме блока расположен пинцет для извлечения предохранителей.
Блок силовых предохранителей на клемме +
Цепь питания потребителей
Блок управления двигателем
Автоматическая коробка передач
Звуковой сигнал противоугонной системы
Обогреватель зонт укладки щеток стеклоочистителя
Электропривод замка крышки багажника
Система наружного освещения в дневное время
Фара дальнего света (левая)
Фара дальнего света (правая)
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая)
Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая)
Фара ближнего света с галогеновой лампой (левая)
Фара ближнего света с галогеновой лампой (правая)
Цепь питания электрооборудования двигателя
Цепь питания электрооборудования двигателя
Антиблокировочная система тормозов (ABS)
Электродвигатель вентилятора конденсора
Электродвигатель вентилятора системы охлаждения
Устройство для подключения дополнительного оборудования
Электрооборудование дизельного двигателя
Снятие и установка монтажного блока в салоне mitsubishi lancer 10.
Отсоедините клемму минус от аккумулятора.
Снимите левую нижнюю облицовку панели приборов.
Отжав отверткой фиксатор дополнительного монтажного блока отсоедините его от основного блока.
Отсоедините колодки жгутов проводов от разъемов монтажного блока, отжимая их пружинные фиксаторы.
Освободите из крепления жгут проводов, отжав отверткой фиксатор.
Выверните три болта крепления блока
Отведите блок вниз, чтобы получить доступ к верхней колодке жгутов.
Нажав на фиксатор, отсоедините верхнюю колодку жгута проводов и снимите блок.
Установите монтажный блок в обратном порядке.
Как правильно установить провода?
Установка проводов в автомобиле является важным этапом в создании электрической схемы. Неправильное подключение или некачественная установка проводов может привести к сбоям в работе электрооборудования, а в некоторых случаях даже к возникновению пожара.
Вот несколько рекомендаций, которые помогут вам установить провода правильно:
Выберите правильное сечение провода. Для каждой части электрической схемы Митсубиси Лансер 10 существует определенное требуемое сечение провода. При выборе провода следует учитывать мощность потребляемого оборудования и длину провода.
Проверьте состояние проводов. Перед установкой проводов убедитесь, что они не имеют видимых повреждений, таких как трещины, обломы или сильное окисление. Поврежденный провод следует заменить.
Правильно разметьте и обозначьте провода. Разметьте провода соответствующими метками или цветовыми лентами, чтобы облегчить их последующее подключение и устранение возможных проблем.
Следуйте электрической схеме
При установке проводов важно следовать схеме электропроводки Митсубиси Лансер 10. Перед началом работы внимательно изучите схему и убедитесь, что понимаете все ее элементы и подключения.
Используйте качественные клеммы и соединения
Для надежной и безопасной установки проводов используйте клеммы и соединения высокого качества. Плохо выполненные соединения могут привести к обрывам контакта, перегреву и возникновению неполадок.
Правильно проведите провода. При прокладке проводов следует учитывать их длину, возможность повреждений, воздействие тепла и другие факторы. Чтобы избежать перегрева и короткого замыкания, устанавливайте провода на безопасном расстоянии от нагревательных элементов и других источников тепла.
Следуя этим рекомендациям, вы сможете правильно установить провода в электрической схеме Митсубиси Лансер 10 и обеспечить надежную и безопасную работу всего автомобильного электрооборудования.
Дизайн
Внешность автомобиля действительно получилось яркой. И если «девятка» во многом была скучной, то это поколение не оставит никого равнодушным. Машина удачно смотрится в первую очередь за счет акульего силуэта и широкой решетки радиатора. В новом поколении японцы переработали практически все части кузова. Так, была изменена оптика, капот, геометрия бампера, задних фонарей и даже боковая линия. «Митсубиси Лансер 10» вовсе не похож на своего предшественника. Штатно автомобиль идет с 16-дюймовыми спицевидными колесами. Но многие выполняют тюнинг. «Митсубиси Лансер 10» отлично смотрится с дисками от «Эволюшн», а также различными пластиковыми обвесами. И хотя с завода машина идет с декоративными накладками, владельцы клеят дополнительно «губу» на бампер (а-ля бюджетный «Эвик»). Это придает машине еще большей агрессии и спортивности. В отличие от «девятки», очень легко поддается тюнингу «Митсубиси Лансер» 10. На этом автомобиле невозможно остаться незамеченным. Уж слишком яркий образ создали японцы.

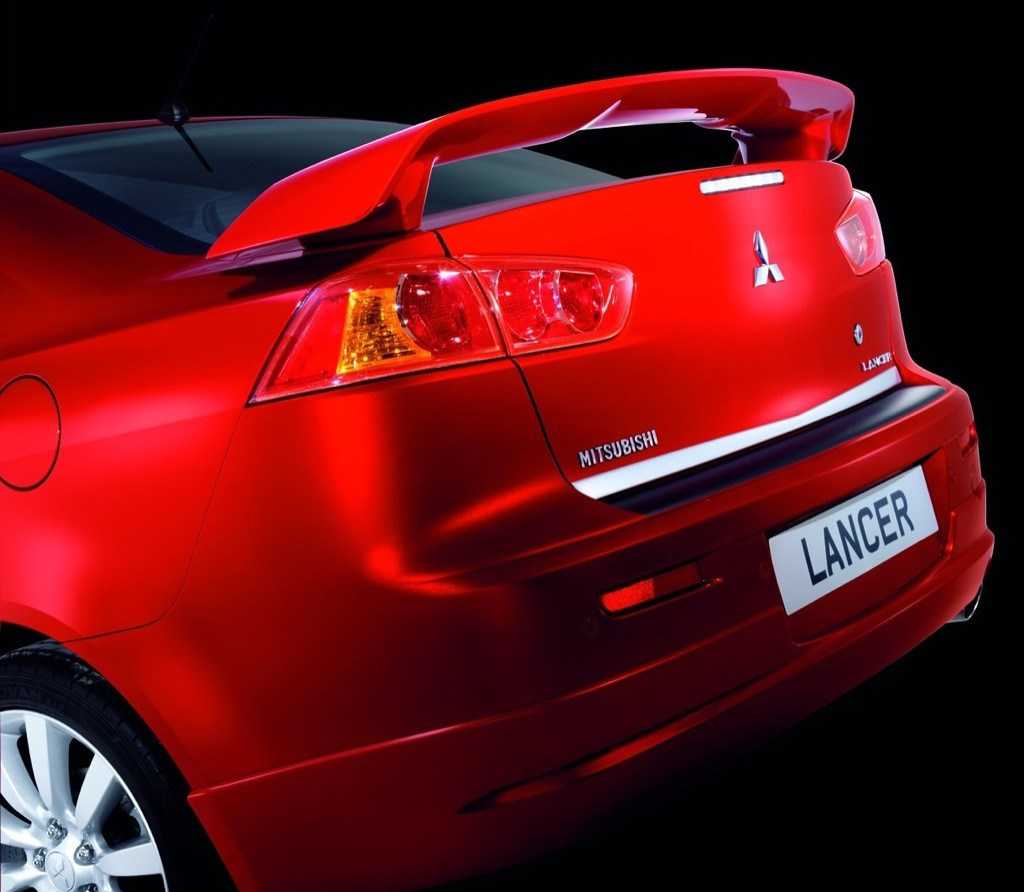

Отличительная черта десятого поколения — высокий спойлер на крышке багажника. Но он имеется не во всех комплектациях. С ним образ машины более гармоничный и законченный. Также сюда подходят спойлеры от спортивной версии «Митсубиси Лансер Эволюшн».
Что говорят про кузов и лакокрасочное покрытие японского автомобиля «Митсубиси Лансер 10» отзывы владельцев? Металл на этом седане тоньше, чем на «девятке». Однако ржавчина не образуется долгое время. За пять — семь лет эксплуатации могут проскакивать еле заметные «паучки» в районе крышки багажника. Да и то потому, что в этом месте постоянно влажно. А вот лакокрасочное покрытие оставляет желать лучшего. Спереди быстро образуются сколы. Да, металл при этом не ржавеет. Но кому нужен автомобиль с подобными изъянами по краске? Поэтому имеет смысл «закатать» машину в прозрачную бронепленку, хотя бы спереди. Так можно действительно сохранить первозданный вид лакокрасочного покрытия.
Основные компоненты электропроводки автомобиля
Электропроводка автомобиля Mitsubishi Lancer 10 включает в себя ряд основных компонентов, которые обеспечивают работу электрической системы автомобиля. Разберем основные из них:
- Аккумулятор: Основным источником электроэнергии является аккумулятор. Он инициирует запуск двигателя и обеспечивает питание электрическим компонентам автомобиля.
- Генератор: Генератор отвечает за подзарядку аккумулятора во время движения автомобиля. Он преобразует механическую энергию, вырабатываемую двигателем, в электроэнергию.
- Предохранители: Предохранители представляют собой защитные устройства, которые предотвращают короткое замыкание и перегрузку в электрической системе автомобиля. Они располагаются в специальных блоках и обеспечивают безопасную работу электрооборудования.
- Реле: Реле отвечают за управление потоком электроэнергии в различных системах автомобиля. Они переключают сигналы и обеспечивают правильную работу электрооборудования.
- Провода и соединители: Провода и соединители являются основными элементами электропроводки. Они обеспечивают передачу электрического сигнала и питания до различных компонентов автомобиля.
Кроме основных компонентов электропроводки, Mitsubishi Lancer 10 также имеет ряд дополнительных систем, которые требуют электропитания. Это, например, система освещения, система зажигания, система вентиляции и кондиционирования воздуха и другие.
Правильное функционирование электропроводки играет важную роль в обеспечении надежной и безопасной эксплуатации автомобиля. При возникновении проблем с электрической системой рекомендуется обратиться к специалистам для диагностики и ремонта.
Какие основные элементы входят в схему электропроводки?
Схема электропроводки Митсубиси Лансер 10 включает в себя ряд основных элементов, которые обеспечивают работу электрооборудования автомобиля:
- Реле — электромеханический элемент, который служит для управления электрическими цепями и переключения контактов.
- Предохранители — служат для защиты от коротких замыканий и перегрузок в электрических цепях.
- Выключатели — позволяют включать и выключать различные электрические потребители.
- Контактные группы — используются для соединения и разъединения электрических цепей.
- Лампы и светодиоды — обеспечивают освещение салона, дороги, указывают направление поворота, габариты и т.д.
- Датчики — предназначены для измерения различных параметров и передачи сигналов в управляющие блоки автомобиля.
Вся электропроводка автомобиля Митсубиси Лансер 10 представляет собой сложную сеть соединений и устройств, которые позволяют эффективно использовать электроэнергию и обеспечивают работу всех электрических систем автомобиля.
При необходимости ремонта или диагностики электропроводки Митсубиси Лансер 10 рекомендуется обращаться к специалистам, так как работа с электрооборудованием требует определенных знаний и навыков.
Технические характеристики Митсубиси Лансер
Что касается технических характеристик бензиновых моторов Lancer 10 поколения. То в нашей стране производитель предлагает в качестве базового двигателя 1.6-литровый рядный 4-цилиндровый, 16 клапанный агрегат мощностью 117 л.с. Максимальный крутящий момент составляет 154 Нм, что не мало. В качестве коробок передач в сочетании с этим мотором предлагается 4 ступенчатая АКПП либо 5 ступенчатая механика. Разгон до первой сотни с автоматом и механической коробкой составляет 10.8 и 14.1 секунд соответственно. Максимальная скорость 190 (МКПП) и 180 (АКПП) км/ч. Что касается среднего расхода топлива, то производитель указывает на 6.1 литра для механики и 7.1 для автомата.
Более мощный двигатель Mitsubishi Lancer X рабочим объемом 1.8 литра, это такой же рядный 4-цилиндровый, 16-клапанный бензиновый мотор с фирменным впрыском MIVEC. Данный агрегат выдает уже 140 л.с. при 178 Нм крутящего момента. Сочетается все с той же 5 ступенчатой механикой, либо бесступенчатым вариатором CVT. Динамические характеристики с механической трансмиссией не намного лучше, так разгон до стони происходит за 10 секунд, против 10.8 сек. с двигателем 1.6 л. Однако максимальная скорость уже 202 км/ч. Что касается расхода топлива, то он заметно выше, чем у базового мотора и составляет 7,5 литров в смешанном цикле. Вариатор CVT так же не побалует экономичностью с мотором 1.8 Лансер расходует 7.8 литра в смешанном режиме, а по городу вообще почти 11 литров. Если учесть, что на практике расход будет еще больше, то стоит подумать нужен ли вам такой мотор под капотом.
Кстати, в качестве топлива силовые агрегаты Лансера 10 поколения потребляют только бензин марки АИ-95. Далее подробные габаритные размеры Митсубиси Лансер, клиренс, масса, объемы и другие полезные технические сведения о седане.
Размеры, масса, объемы, клиренс Mitsubishi Lancer X
- Длина – 4570 мм
- Ширина – 1760 мм
- Высота – 1505 мм
- Снаряженная масса – от 1265 кг
- Полная масса – от 1750 кг
- База, расстояние между передней и задней осью – 2636 мм
- Колея передних и задних колес – 1530/1530 мм соответственно
- Объем багажника – 315 литров
- Объем топливного бака – 59 литров
- Размер шин – 205/60 R16
- Размер колесных дисков – 6.5JX16
- Дорожный просвет или клиренс Митсубиси Лансер – 165 мм
Что касается подвески, то спереди у Lancer традиционный для переднеприводных моделей этого класса “МакФерсон” со стабилизатором поперечной устойчивости. Сзади седан имеет многорычажную независимую подвеску. Что касается тормозов, то спереди стоят вентилируемые дисковые механизмы, сзади так же дисковые механизмы размером 15 и 14 дюймов соответственно.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блоки под капотом
Главный блок
Устанавливается в левой части подкапотного пространства.
Обозначение предохранителей
p, blockquote 18,0,0,0,0 —>
| 1 | 30А Устройство ввода — вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле
p, blockquote 19,0,0,0,0 —>
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |
Блок с реле
Находится рядом с основным.
p, blockquote 24,0,0,0,0 —>
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок на акб
На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.
p, blockquote 29,0,0,0,0 —>
- 33 — 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
- 34 — 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
- 35 — 80А Резерв
- 36 — 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
- 37 — 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU
p, blockquote 30,0,0,0,0 —> p, blockquote 31,0,0,0,1 —>
Как проверить работоспособность электропроводки?
Работоспособность электропроводки в автомобиле Митсубиси Лансер 10 является важным аспектом безопасности и надежности автомобиля. Регулярная проверка электропроводки позволяет предотвратить возможные проблемы и неисправности, а также обеспечить нормальное функционирование всех электрических систем автомобиля.
Вот несколько шагов, которые помогут вам проверить работоспособность электропроводки Митсубиси Лансер 10:
- Визуальный осмотр: Проведите тщательный визуальный осмотр всей электропроводки автомобиля. Ищите поврежденные или оборванные провода, окисление контактов, сломанные разъемы и коррозию. Если обнаружите какие-либо проблемы, требующие ремонта, обратитесь к специалистам.
- Использование тестера напряжения: Для проверки процесса зарядки аккумулятора вы можете использовать тестер напряжения. Подключите тестер к батарее и проверьте напряжение. Нормальное значение должно быть около 12 вольт.
- Проверка работы световых систем: Включите фары, поворотники, стоп-сигналы и другие световые системы автомобиля. Проверьте, что все лампочки горят ярко и равномерно. Если лампочки не горят или мигают неправильно, возможно, это указывает на проблемы с проводкой или перегоревшие лампочки.
- Проверка работы электрических приборов: Проверьте работу электрических приборов в автомобиле, таких как система кондиционирования воздуха, радио, окна, зеркала и т. д. Убедитесь, что все они работают без каких-либо проблем и сбоев.
- Проверка предохранителей: Проверьте состояние предохранителей и замените их при необходимости. Перед заменой предохранителя убедитесь, что он имеет такое же значение, как и старый.
Если в процессе проверки вы обнаружите какие-либо неисправности или проблемы с электропроводкой Митсубиси Лансер 10, рекомендуется обратиться к квалифицированным специалистам или авторизованному сервисному центру для замены или ремонта неисправных деталей.
Виды схем Лансер 10
Лансер 10 имеет несколько типов схем, которые определяют принципы работы автомобиля. Основные виды схем Лансер 10:
| Название схемы | Описание |
|---|---|
| Электрическая схема двигателя | Описывает принцип работы электрической системы двигателя автомобиля. Включает в себя множество компонентов, таких как датчики, реле, провода и прочие элементы. |
| Схема системы зажигания | Показывает, как работает система зажигания автомобиля. Включает в себя катушку зажигания, свечи зажигания, датчики и прочие элементы, необходимые для подачи искры на свечи в нужное время. |
| Схема системы питания | Описывает принцип работы системы питания автомобиля, включая топливный насос, форсунки, регулятор давления топлива и другие компоненты, отвечающие за подачу топлива в двигатель. |
| Схема системы охлаждения | Показывает, как работает система охлаждения двигателя автомобиля. Включает в себя вентиляторы, насос охлаждения, термостат и другие элементы, обеспечивающие поддержание оптимальной температуры двигателя. |
| Схема системы зарядки | Описывает принцип работы системы зарядки аккумулятора автомобиля. Включает в себя генератор, регулятор напряжения, аккумулятор и другие компоненты, обеспечивающие поддержание заряда аккумулятора на оптимальном уровне. |
Каждая из указанных схем играет важную роль в работе автомобиля Лансер 10. Понимание этих схем поможет владельцу автомобиля самостоятельно решать некоторые проблемы и проводить профилактические работы.
Схема зажигания
Схема зажигания в автомобиле Лансер 10 выполняет очень важную роль, так как она отвечает за инициирование процесса горения топливно-воздушной смеси в цилиндрах двигателя. Она состоит из нескольких основных элементов.
В первую очередь, это зажигательная катушка, которая вырабатывает высокое напряжение, необходимое для создания искры в свече зажигания. Катушка получает сигналы от системы управления двигателем и определяет момент, когда нужно выдать искру.
Следующим важным элементом схемы зажигания являются свечи зажигания. Именно через них проходит высокое напряжение, и именно они создают искру, которая зажигает горючую смесь в цилиндре. Количество свечей зажигания зависит от числа цилиндров в двигателе.
Для контроля над работой зажигания используется датчик положения коленчатого вала. Он отслеживает положение поршня и передает информацию системе управления двигателем. Благодаря этой информации, система точно знает, когда нужно выдать искру для зажигания топливно-воздушной смеси.
Также, в схеме зажигания присутствует высоковольтный провод, который соединяет зажигательную катушку с свечами зажигания. Это кабель проходит через всю машину и обладает хорошей изоляцией, чтобы избежать переноса электрического тока на металлические части.
Важно отметить, что схема зажигания работает согласованно со всей системой управления двигателем. Это позволяет достичь оптимальной эффективности работы двигателя, а также снизить расход топлива и уровень выбросов
Схема электропитания
Схема электропитания Лансер 10 обеспечивает поступление электроэнергии в различные системы автомобиля. Она состоит из следующих основных компонентов:
Аккумулятор — основное источник питания автомобиля. Он предоставляет электрическую энергию для запуска двигателя и питает различные системы автомобиля.
Генератор — заряжает аккумулятор во время работы двигателя. Он преобразует механическую энергию, создаваемую двигателем, в электрическую энергию.
Регулятор напряжения — контролирует выходное напряжение генератора. Он поддерживает напряжение на стабильном уровне, предотвращая повреждение электрооборудования автомобиля.
Распределительный щиток — распределяет электрическую энергию, поступающую от аккумулятора и генератора, на различные системы автомобиля, такие как фары, дверные замки, стеклоочистители и другие.
Предохранители и реле — защищают электрические системы автомобиля от перегрузки и короткого замыкания. Они обеспечивают безопасную работу электрооборудования и предотвращают повреждение компонентов.
Весьма важно следить за состоянием и правильной работой схемы электропитания, так как неполадки могут привести к снижению производительности автомобиля и даже к его полной неработоспособности. Рекомендуется обращаться за помощью к специалистам и следить за регулярностью проведения профилактического обслуживания электрооборудования автомобиля
Рекомендуется обращаться за помощью к специалистам и следить за регулярностью проведения профилактического обслуживания электрооборудования автомобиля.
Как Снять Прикуриватель Лансер 9 Советы водителям и обзоры
Mitsubishi Lancer FAQ
Замена предохранителя в прикуривателе
Если у вас не работает прикуриватель, первым делом проверьте предохранитель в салоне на 15А. Если он цел, а прикуриватель все равно не работает, то скорее всего вышел из строя предохранитель, который находится в самом прикуривателе и его необходимо заменить.
Обратите внимание, в качестве предохранителя в прикуривателе используется оловянный провод, который рассчитан на определенную нагрузку, при превышении которой предохранитель должен расплавиться, тем самым произойдет обрыв цепи. Если вместо оловянного провода установить обычный металлический гвоздь, алюминиевый или медный провод, то ваш новый предохранитель не сработает в нужный момент, а это чревато возгоранием проводки. Поэтому, будьте внимательны и осторожны!
Поэтому, будьте внимательны и осторожны!
Для работы потребовались следующие инструменты и материалы:
- кусачки;
- кусок оловянного провода, обладающий подходящим сечением (укажите, пожалуйста, в комментариях диаметр родного провода, измерив его штангенциркулем, после этого можно определить его сечение).
- плоская отвертка;
- головка на 7 мм.
Ремонт прикуривателя на Mitsubishi Lancer 9, своими руками.
Я в Возможно пригодится: Мелкий ремонт своими руками. Ремонт прикуривателя на мицубиси …
Приступим к замене предохранителя в прикуривателе
1. Вытягиваем накладку, для этого вытаскиваем пепельницу и за внутренние края отверстия вытягиваем сначала одну сторону потом другую (края отметил)
2. Отсоединяем провода от прикуривателя
Провод 1 отсоединяется просто и свободно.
Провод 2 снимается выкручиванием( наподобие габаритной лампы ), т.е. отвернули в полоборота и вытащили.
Провод 3 оказался самым трудным, к нему сложно подобраться и просто так он не сходит с контакта, на крепеже есть небольшая кнопочка при нажатии которой провод слезет.
Также есть 4 провод это тот который идет на подсветку пепельницы, откручивается аналогично 2-му проводу.
3. После отсоединения , можно открутить ручку МКПП, а можно выкрутить само гнездо (не знаю как). Поэтому просто открутил ручку и снял накладку вместе с гнездом
4. Переворачиваем и видим гайку на 7, открутив которую снимаем две пластинки контакты которых соединяет маленький оловянный проводок, прикрепленные пластмассовой черной платформой, дальше просто при помощи кусачек разгибаем контакты и вытаскиваем старый проводок, можно просто варварски перекусить проводок и остатки вытащить,далее для простоты отсоединяем отверткой лицевой пластик и пластины. И так, разгибаем контакты пошире кусачками, отрезаем новый провод, в данном случае тоже оловянный и прижимаем все как было, ставим в обратном порядке.
Пункт 4 описан, без фото, но при разборе сами все увидите и сообразите, ничего сложного нет.
В отчете использовались материалы автора «BlackSTW», за что ему большое спасибо!
Частые проблемы и неисправности электропроводки на Mitsubishi Lancer 10
Владельцы Mitsubishi Lancer 10 иногда сталкиваются с проблемами, связанными с электропроводкой. Ниже приведены наиболее распространенные неисправности, с которыми может столкнуться автомобильный электрик:
-
Проблемы с аккумулятором. Одна из самых распространенных причин проблем с электропроводкой — неисправный или разрядившийся аккумулятор. Если автомобиль не заводится, нажимая на кнопку пуска двигателя, то возможно, дело в слабом или полностью разрядившемся аккумуляторе. Рекомендуется проверить его заряд и состояние и, при необходимости, заменить.
-
-
Перегоревшие предохранители. Предохранители являются первой линией защиты электропроводки от повышенного тока и коротких замыканий. Если какая-либо функция автомобиля перестала работать (например, освещение салона или стеклоочистители), то вероятнее всего, причиной является перегоревший предохранитель. Рекомендуется проверить и заменить перегоревшие предохранители при необходимости.
-
Проблемы со светом. Еще одной частой неисправностью, связанной с электропроводкой, являются проблемы со светом. Неисправности могут быть разными — от перегоревших лампочек до неисправностей в проводке или выключателях. Если некоторые световые приборы или сигналы не работают, то рекомендуется проверить состояние лампочек, проводку и переключатели.
-
Неисправности в системе зажигания. Если двигатель Mitsubishi Lancer 10 не запускается или работает неравномерно, то возможной причиной являются неисправности в системе зажигания. Проблемы могут быть связаны с зондом кислорода, свечами зажигания, катушками зажигания и другими элементами системы. Рекомендуется провести диагностику системы зажигания и, при необходимости, заменить неисправные элементы.
-
Неполадки с электронными системами. Mitsubishi Lancer 10 оснащен различными электронными системами, такими как система стабилизации, система помощи при движении под уклон и др. Если одна из этих систем перестала работать, то возможно, проблема связана с электрической проводкой. Рекомендуется провести диагностику электронной системы и, при необходимости, заменить неисправные элементы.
В случае возникновения проблем с электропроводкой на Mitsubishi Lancer 10 рекомендуется обратиться к квалифицированному автомобильному электрику для диагностики и ремонта.
Комплектации и цена Митсубиси Лансер
Актуальная цена Mitsubishi Lancer X в минимальной комплектации составляет 599 000 рублей. Кстати, за любой другой цвет кроме белого необходимо будет заплатить еще 11 000 рублей. Что входит в базовую комплектацию Inform? Во первых, это двигатель 1.6 литра (117 л.с.), механическая 5 ст. коробка. Собственно стальные диски 16 дюймов, фронтальные подушки безопасности. Все стеклоподъемники имеются, бортовой компьютер, есть даже стереосистема с 4 динамиками, однако кондиционера не будет.
Если вы хотите получить Лансер с коробкой автомат, то самая доступная версия все с тем же мотором 1.6, в комплектации Invite будет иметь цену в 709 990 рублей. Автоматическая трансмиссия будет представлена 4-ступенчатым агрегатом. Разница в цене с базовой версией большая более 100 тысяч рублей, но и оборудование автомобиля будет гораздо лучше. Уже есть кондиционер, подогрев передних сидений, спортивный бампер Ralliart, воздуховоды для обогрева ног задних пассажиров и прочие полезные опции.
Митсубиси Лансер с более мощным двигателем 1.8 литра предлагается в трех комплектациях. Базовая с механической 5-ст. коробкой стоимостью 759 990 рублей и две более дорогих версии с бесступенчатой трансмиссией CVT. Расскажем о самой дорогой комплектации Intense, которая имеет ценник в 829 990 рублей. За эти деньги вы получите довольно приличный автомобиль, как по оборудованию так и по внешнему виду. В качестве колес производитель предлагает 16-дюймовые литые диски. Имеются противотуманки, галогенные фары, спойлер на багажнике, полный набор подушек безопасности, в том числе и боковые. Кожаная оплетка руля и рычага коробки передач, подрулевые лепестки переключения скоростей и многое другое.
Видео Митсубиси Лансер
Видео обзор Mitsubishi Lancer X.
В прежние годы седан Митсубиси Лансер являлся самой продаваемой машиной японского производителя на российском рынке. Однако сегодня ситуация в корне изменилась. Наши сограждане все меньше покупают седанов и все больше предпочитают кроссоверы. Сегодня самой продаваемой моделью компании Mitsubishi является кроссовер Outlander, который изначально создан на платформе того же Lancer.
Lancer X появился в 2007 году и отлично продается и по сей день. Его внешний вид, пришелся по вкусу многим автомобилистам, напоминает истребителя. Несмотря на интересный экстерьер машина обладает еще и другими полезными качествами, которые делают машину популярной даже на вторичном рынке.
Кузов «десятого» Лансера не отличается сверхпрочностью, потому что металл используется достаточно тонкий. Лакокрасочное покрытие также не отличается прочностью, поэтому очень часто можно встретить на данных автомобилях царапины и сколы. Даже камешки на дороге могут слегка повреждать задние арки, тем более что антигравийное покрытие часто отклеивается на Лансерах.
Но для тех, кто решил купить на вторичном рынке и собирается осмотреть кузов в поисках ржавчины, то стоит начинать с багажника, именно там чаще всего она образуется, потому что в багажном отсеке скапливается конденсат, а также в малых количествах просачивается вода через область задних фонарей.
Еще у Лансеров со временем передние фары тускнеют, на противотуманных фарах зеркальные элементы выгорают, а лампочки на задних фарах часто гаснут, поэтому их придется заменить, но во время замены надо быть осторожным, чтобы не откололся уголок светового фильтра.
