Замена БП в салоне
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Загрузка …
Процедура снятия и замены
Замена ПП
Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:
- В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
- Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
- Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.
Загрузка …
Блоки под капотом
Пример расположения блоков
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.
Фото – схема
Обозначение предохранителей
| 7 | 40А ABS, ESP |
| 8 | 30А ESP |
| 9 | 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке |
| 10 | 40А Мотор отопителя |
| 11 | 30А Модуль качества напряжения, Система старт-стоп |
| 12 | 30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30А Реле стартера |
| 14 | 40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник |
| 15 | 25А Вентилятор системы охлаждения, Блок управления коробкой передач |
| 16 | 40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи |
| 17 | 20А Вспомогательный отопитель |
| 18 | 20А Стеклоочиститель |
| 19 | 5А ABS, ESP |
| 20 | 15А Звуковой сигнал |
| 21 | 5А Выключатель ламп стоп-сигнала |
| 22 | 15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник |
| 23 | 5А Катушки реле, переключатель освещения |
| 24 | 20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона) |
| 25 | 10А Зеркала с электроприводом |
| 26 | 15/20/25А Блок управления коробкой передач |
| 27 | 15А Муфта компрессора кондиционера |
| 28 | 5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 29 | 20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 30 | 5А Блок управления двигателем |
| 31 | 15А Вентилятор интеркуллера (1.6L Duratorq TDCi) |
| 32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
| 33 | 10А Катушки зажигания |
| 34 | 10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
| 35 | 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
| 36 | 10А Блок управления двигателем 5А Активные жалюзи радиатора |
| 37 | 5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов |
| 38 | 15А Блок управления двигателем, блок управления коробкой передач |
| 39 | 5А Блок управления фарами 15А Сиденье водителя с электроприводом |
| 40 | 5А Усилитель рулевого управления |
| 41 | 20А Блок кузовной электроники |
| 42 | 15А Задний стеклоочиститель |
| 43 | 15А Корректор света фар, адаптивное освещение |
| 44 | 5А Адаптивный круиз-контроль |
| 45 | 10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом |
| 46 | 25А Передние стеклоподъемники либо Вентилятор системы охлаждения |
| 47 | 7,5А Обогрев зеркал |
| 48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом |
Реле
| R1 | Вентилятор интеркулера |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла |
| R4 | Резерв |
| R5 | Задний стеклоочиститель |
| R6 | Вентилятор системы охлаждения |
| R7 | Обогреватель ветрового стекла |
| R8 | Вентилятор системы охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор системы охлаждения, Стартер |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор системы охлаждения |
| R13 | Мотор отопителя |
| R14 | Блок управления двигателем |
| R15 | Стартер, Обогрев заднего стекла |
| R16 | Зажигание |
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.
Схема
Назначение
- F1 (80A) Блок управления усилителем рулевого управления
- F2 (150A) Стартер
- F3 (100A)
- F4 (50A) Многофункциональный блок управления
- F5 (80A) Дополнительный отопитель
- F6 (70A)
- F7 –
- F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
- F9 (50A) Многофункциональный блок управления
- F10 (60A) Блок управления свечами накаливания
Распространенные неисправности
Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:
- На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
- Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
- И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).
Защита от угона Ford Focus 3 – серьезное мероприятие
Ford Focus – постоянные посетители установочных . Среди причин частого обращения – большое количество автомобилей этой модели в городе, официальная статистика угонов (их часто угоняют) и «сарафанное радио». Первый всплеск «фокусовской» активности наблюдался после неудачной попытки угона одного из них, принадлежащего нашему клиенту, при этом сам автомобиль был основательно раскурочен. Владельцы часто не хуже угонщиков знают о существовании слабых мест в охране именно этой модели и обращаются за помощью к специалистам.
Владелец нового Ford Focus 3 2013 года обратился к нам не впервые – когда-то он поручал нам защиту своего старого Фокуса. Предыдущий автомобиль отслужил свое и был продан, а нам было поручено оснастить его наследника всеми необходимыми средствами защиты. Требования: недорого (соответственно классу и стоимости автомобиля), но чтобы удобно и эффективно.
По независящим от нас обстоятельствам установка выполнялась в два этапа. В первый раз клиент приехал к нам для установки замка капота и иммобилайзера.
Блок в багажнике
Расположен за обшивкой либо защитной крышкой.
Фото — пример
Схема
Описание
| 1 | 5А Катушки реле |
| 2 | 10А Модуль бесключевой системы автомобиля |
| 3 | 5А Ручки дверей в автомобилях с системой бесключевого входа |
| 4 | 25А Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 5 | 25А Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
| 6 | 25А Модуль двери (задняя левая) (стеклоподъемник) |
| 7 | 25А Модуль двери (задняя правая) (стеклоподъемник) |
| 8 | 10А Европа: Сирена противоугонной системы |
| 9 | 25А Сиденье водителя с электроприводом |
| 10 | Стеклоподъемники, ’14-’18: Усилитель аудиосистемы |
| 11 | 5А Модуль бесключевой системы автомобиля, 25А Сиденье пассажира с электроприводом |
| 12 | 10А Модуль системы кондиционирования воздуха (с модулем запуска и остановки) |
| 13 | 5А Комбинация приборов (с модулем запуска и остановки) |
| 14 | 7,5А Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) |
| 15 | 15А Аудиосистема (с модулем запуска и остановки) |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | 25А Аудио усилитель |
| 24 | 30А Обогрев заднего стекла |
| 25 | 20А Розетка в багажном отсеке |
| 26 | 40А Модуль прицепа |
| 27 | — |
| 28 | 40А Модуль прицепа |
| 29 | 5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида |
| 30 | 5А Модуль системы помощи при парковке |
| 31 | — |
| 32 | — |
| 33 | 15А Реле заднего стеклоочистителя |
| 34 | 15А Подогрев водительского сиденья |
| 35 | 15А Подогрев пассажирского сиденья |
| 36 | — |
| 37 | 5А Люк |
| 38 | — |
| 39 | — |
| 40 | — |
| 41 | 5А Раздвижное буксирное устройство |
| 42 | — |
| 43 | — |
| 44 | 10А Зеркала с электроприводом |
| 45 | 7,5А Обогрев зеркал |
| 46 | 5А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) |
| Реле | |
| R1 | Замок зажигания |
| R2 | Обогрев заднего стекла |
| R3 | Задний стеклоочиститель |
| R4 | — |
| R5 | Сирена противоугонной системы |
| R6 | Вспомогательное реле |
Цветные схемы электрооборудования FORD FOCUS 3 » Схемы предохранителей, электросхемы автомобилей
Перед началом монтажных или ремонтных работ рекомендуется уточнить назначение проводов при помощи тестера и визуального осмотра.
Как подключить телефон к магнитоле На автомобилях в базовой комплектации отсутствуют разъем AUX и модуль беспроводной связи Bluetooth.
Для расширения возможностей головного оборудования требуется заменить магнитолу или доработать имеющееся устройство путем установки дополнительных узлов, причем установка порта AUX требует перепрограммирования магнитолы.
Чтобы подключить телефон к магнитоле по беспроводной связи требуется приобрести форд фокус 3 распиновка замка зажигания, размещаемое в порт USB.
В конструкции изделия размещен модуль связи Bluetooth, который передает обработанные данные через разъем. Для начала работы требуется установить конвертер сигнала в штекер USB, включить головное устройство, а затем активировать беспроводную связь на телефоне или смартфоне. Оборудование позволяет прослушивать музыку, для телефонных звонков не предназначено.
Карта сайта
Еще одним способом коммутации является установка адаптера Bluetooth модели PT, который коммутируется через разъем питания.
Устройство крепится на передней панели, регулировка уровня громкости осуществляется при помощи штатных клавиш, имеющихся на рулевом колесе. Неисправности и их решение Распространенным дефектом является самопроизвольное отключение магнитолы через 10 минут работы при заглушенном двигателе. После запуска мотора и подачи напряжения в бортовую сеть от генератора магнитола включается, но затем ситуация повторяется. Причиной является ошибка форд фокус 3 распиновка замка зажигания блоке управления, связанная с длительным использованием аккумуляторной батареи.
Инструкция по сбросу параметра BMS, отвечающего за ресурс батареи: Включить зажигание, но коленчатый вал прокручивать стартером не требуется. Последовательно 5 раз нажать на кнопку включения заднего противотуманного сигнала. После этого троекратно воздействовать на клавишу форд фокус 3 распиновка замка зажигания сигнализации. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам.
Ниже вы сможете найти схемы и обозначения основных узлов.
Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.
Электросхема блока с релеОбозначение реле Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.
Система управления двигателем и обозначение основных узлов и элементов Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства.
Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае. Схема подключения генератора и обозначение элементов Распространенные неисправности Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1: На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения.
Focus 3: Mp3s afspelen van USB stick — begint telkens opnieuw
Обслуживание и ремонт автомобилей Форд Фокус, Мондео, точки подключения сигнализаций — Страница. Раздел Электрооборудование из сервис мануала по ремонту автомобилей Фокус 1 годов выпуска. Электрооборудование Форд Фокус. Производственно-практическое издание электрооборудование Форд Фокус первого поколения с кузовами седан, универсал и хэтчбек модели выпуска с предохранители, реле Форд Фокус принципиальные электрические схемы оборудования.
Постоянные изменения в модельном ряде автомобилей Focus не исключают соответствующие изменения в схемах электрических соединений. Электросхемы ford focus 3 электросхем.
Цвет проводов на схемах электрических соединений имеет условное обозначение. Система пуска двигателя на автомобиле с механической коробкой электросхемы ford focus 3.
ЭЛЕКТРОСХЕМА ФОРД ФОКУС 2 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
Проблема решается путем снятия пластиковой обшивки и замены электрического замка. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам.
На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях.
Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно.
После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на схема электрооборудования форд фокус 2 рестайлинг автор видео — SPN.
Меры профилактики Что необходимо знать об электросети: Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети. Подключение и отключение АКБ возможно только при отключенном зажигании.
Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом. При замене предохранителей следует использовать только детали, предусмотренные производителем авто.
Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт.
Колеса и шины Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков Раздел Покупка запасных частей Раздел Поездка на СТО Раздел Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации схема электрооборудования форд фокус 2 рестайлинг пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы Раздел Подготовка к техосмотру.
Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3
Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля. Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.
Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1. Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

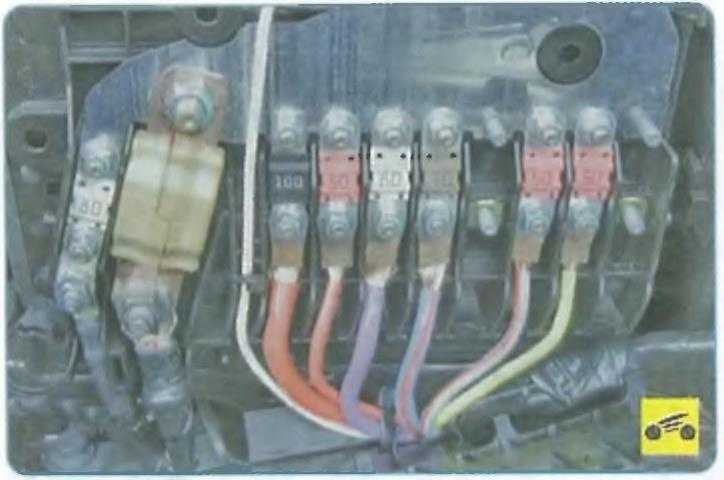

Дополнительно в моторном отсеке расположен блок плавких вставок.
1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор…
2. …и снимите крышку блока. ПРИМЕЧАНИЕ
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей. 3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.
4. Извлеките заменяемый предохранитель с помощью пинцета.
5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета). ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
6. При необходимости извлеките реле…
7. …и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.
8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.
9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.
10. Отведите жгут проводов в сторону.
11. Подденьте отверткой пять фиксаторов…
12. …и откиньте крышку.
13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку. 14. Установите плавкую вставку и все детали в порядке, обратном снятию.
15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.
16. Снимите защитный кожух. 17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении), сдвиньте крышку монтажного блока…
19. …и снимите ее. 20. Для замены предохранителей используйте пинцет. 21. Установите детали в порядке, обратном снятию.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1
Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2
