Реле и предохранители opel astra j: назначение

Где находится предохранитель прикуривателя Опель Астра

Блок предохранителей Opel Astra находится находится в подкапотном пространстве. Для того чтобы найти предохранитель прикуривателя, выполните следующие действия:

Где находится предохранитель прикуривателя Опель Астра

1. Откройте капот автомобиля.
2. Найдите блок предохранителей на передней панели двигателя, обычно он расположен справа от батареи. Возможно, вы также найдете предохранитель прикуривателя в блоке предохранителей внутри салона автомобиля, который находится под панелью приборов на водительской стороне.
3. Откройте крышку блока предохранителей, обычно она защищена креплениями на замках или винтах.
4. Найдите предохранитель, который отвечает за работу прикуривателя. Обычно на корпусе предохранителя указаны его тип и номинал, так что вы можете проверить, что это именно тот предохранитель, который вам нужен.
5. Если предохранитель перегорел, замените его на новый. При необходимости вы можете проверить работу прикуривателя, подключив к нему какое-то устройство, например, зарядное устройство для мобильного телефона.
6. После замены предохранителя закройте крышку блока предохранителей и проверьте работу прикуривателя.

Предохранитель омывателя Опель Астра – где найти

Предохранитель для системы омывателя стекла в автомобиле Opel Astra обычно находится в блоке предохранителей внутри салона автомобиля.

Для того, чтобы найти его, выполните следующие действия:

1. Сядьте на водительское сиденье и закройте дверь.
2. Находите на панели приборов вблизи рулевого колеса крышку, за которой находится блок предохранителей.
3. Откройте крышку, нажав на кнопку или повернув ее в соответствии с инструкцией.
4. Найдите предохранитель для системы омывателя стекла. Как правило, на корпусе каждого предохранителя указан его тип и номинал.
5. Проверьте предохранитель, который отвечает за работу омывателя стекла. Если он перегорел, замените его на новый предохранитель того же типа и номинала.
6. После замены предохранителя закройте крышку блока предохранителей.

Если вы не уверены, какой предохранитель отвечает за работу системы омывателя стекла, обычно это указано на корпусе предохранителя или в инструкции по эксплуатации автомобиля.

Схема предохранителей опель астра h – обозначение предохранителей

Ниже приведена схема расположения предохранителей в блоке предохранителей Opel Astra H (2004-2009 г.г.):

Кроме того, на корпусе каждого предохранителя указан его тип и номинал, например:

• F1 – 30A – предохранитель для обогрева заднего стекла
• F2 – 15A – предохранитель для правого фонаря заднего хода
• F3 – 15A – предохранитель для левого фонаря заднего хода
• F4 – 20A – предохранитель для зажигания
• F5 – 15A – предохранитель для переднего левого противотуманного фонаря
• F6 – 15A – предохранитель для переднего правого противотуманного фонаря
• и т.д.

Обычно, схема расположения предохранителей и их обозначения указаны в инструкции по эксплуатации автомобиля. Если у вас нет инструкции, вы можете найти ее онлайн на официальном сайте Opel или на других автомобильных форумах и сайтах.

Электросхемы на Opel Astra G, Zafira A ! — бортжурнал Opel Astra 1999 года на DRIVE2

Лазил лазил в поиске электросхем моего авто, и хотелось бы полную, и со всеми комплектациями авто!И тут на тебе, читая на странице опелевода в бж про ЭСП, задал вопрос, началось общение, и привело это общение к тому, что оказались у человека все схемы по Opel Astra G!Но, это не самое главное, главное то что человек нашел сканер, отсканировал все листы, и отправил мне на почту, красавчик вообще!

Страничка опелевода smertyshka

Вот еще ссылка на цветные схемы knigaproavto.ru/shemy/ope…-a-astra-g-1998-2006.html

О, схема по моему движку!

Другие

По ABS и TCS

По фарам

Ну и для меня было самое главное!

Готовится комплект на 4 стекла, карты уже едут!Надо будет механизмы с мотором, ручки под кнопки на передние карты, и сами кнопки с блоком!

Но больше всего это пост наверное о взаимопомощи, спасибо тем кто тратит свое время на помощь, всех благ вам!

Цена вопроса: 0 ₽

Блок в багажном отсеке

Он находится слева, под защитной крышкой.

p, blockquote 22,0,0,0,0 —>

1	40А K101 Модуль управления интерфейсом прицепа
2	30А X88 Разъём жгута проводов прицепа
3	Система помощи при парковке
4	Не используется
5	Не используется
6	Не используется
7	10А K29 Блок управления обогревом сиденья, K104P Блок управления поясничным упором сиденья — пассажир
8	Не используется
9	Не используется
10	5А Модуль управления кузовом K9
11	10А K65 Модуль индикатора давления воздуха в шинах, K68 Преобразователь световой сигнализации прицепа
12	Не используется
13	20А X88 Разъём жгута проводов прицепа
14	Не используется
15	7,5А S52 Выключатель наружного зеркала заднего вида, S79D Выключатель стекло подъемника — водителя
16	5А A10 Внутреннее зеркало заднего вида
17	Не используется
18	Не используется
19	10А K32 Блок управления подогревом рулевого колеса
20	20А K61 Модуль управления потолочным люком
21	25А K29 Модуль управления подогревателем сиденья
22	Не используется
23	Не используется
24	Не используется
25	Не используется
26	Не используется
27	Не используется
28	Не используется
29	Не используется
30	Не используется
31	30А T3 Усилитель звуковых сигналов (акустическая система)
32	10А K19 Модуль управления подвеской

Общие обозначения на электросхемах

15, 30, 31 Номера соответствующих клемм5 А, 7,5 А…80А Номинальная сила тока соответствующих элементов электрической цепиABS Антиблокировочная системаАС Кондиционер воздухаASP Наружное зеркало заднего видаAT Автоматическая трансмиссияBRAIK Выключатель стоп-сигналовCLS Контактный выключательСОМР КомпрессорCTS Датчик температуры охлаждающей жидкостиDWA Устройство противоугонной сигнализацииЕС Система охлаждения двигателяЕСС (NECC) Климат-контроль (без системы климат-контроля)ЕМР РадиоFB5/ FB6 ПредохранителиFE3, FE4.. FE33 Предохранитель, размещенный в монтажном блоке в двигательном отсеке, с соответствующим номеромFR1, FR4… FR37 Предохранитель, размещенный в монтажном блоке в багажном отделении, с соответствующим номеромFFD Двухрожковый клаксонFH СтеклоподъемникFIL Подогрев топливного фильтра (дизельные модели)FNX Фары (кроме ксеноновых)HEAT ОтопительHSCAN-H Высокоскоростная шина CAN High (1)HSCAN-L Высокоскоростная шина CAN Low (0)HSH Обогреватель заднего стеклаHZG/AC Обогреватель/кондиционерINS Комбинация приборовIRL Освещение салонаKSP Топливный насосKSR Реле топливного насосаLHD Левостороннее рулевое управлениеLMD Лампа подсветки двериLSL Направленные индивидуальные светильники задних местLSW Выключатель освещенияМ1С МикрофонMIR-L/R Наружное зеркало заднего вида (левое/правое)МК Система охлаждения двигателяМТА Роботизированная коробка передачNAC Без кондиционераPPS Датчик положения педали газа (общее обозначение)PEDALSEN-D Датчик положения педали газа – дизельные моделиPEDALSEN-P Датчик положения педали газа – бензиновые моделиPEPS Система Open&StartРР Система помощи при парковкеPU Топливный насосRAIN Датчик дождяRC Дистанционное управлениеRHD Правостороннее рулевое управлениеRSH Обогреватель заднего стеклаSBUL Выключатель фонарей заднего ходаSCC Выключатель центральной консолиSD Верхний стеклянный люкSDD Выключатель водительской двериSLS Выключатель стоп-сигналовSMP Сборка пепельницыSTA Система Start & LadenSTT Выключатель системы EasytronicSW-HEAD Сборка переключателей наружного освещенияTEL ТелефонTL Указатели поворотаTWA Система Twin AudioXNL Ксеноновые фарыWA Стеклоочистители (передние/задний – общее обозначение)WA-HL Омыватели фарWI-F Передние стеклоочистителиWl-В Задний стеклоочистительZV Единый замок

14.4 Реле — общая информация и проверка исправности функционирования / Opel Astra

Реле — общая информация и проверка исправности функционирования

Общая информация

Для подачи электропитания или сигнала управления на некоторые из потребителей электроэнергии в автомобиле (такие как компоненты системы впрыска топлива, клаксон, стартер, вентилятор(ы) системы охлаждения, противотуманные фары и пр.) используются реле. Фактически реле представляет собой электрический ключ, обеспечивающий замыкание ВВ контура по НВ сигналу. В случае выхода реле из строя происходит отказ функционирования соответствующего потребителя. Большая часть реле помещена в расположенные под панелью приборов и в двигательном отсеке автомобиля монтажных блоках. Описание проверки исправности функционирования реле приведено ниже. Вышедшие из строя реле подлежат замене.

Проверка

Если не удается выяснить способ включения реле в соответствующий электрический контур по схемам электрических соединений (см. Раздел Схемы электрических соединений — общая информация), следует помнить, что подход к проверке любого реле в принципе одинаков во всех случаях (см. далее). В большинстве реле к двум из контактных клемм всегда подсоединен контур управления. При подаче на эти клеммы НВ напряжения ток начинает циркулировать по обмотке управления реле, в результате чего происходит замыкание больших контактов рабочего контура потребителя электроэнергии. Остальные клеммы являются клеммами рабочего (ВВ) контура. С целью облегчения идентификации клемм реле на его корпус обычно наносится пояснительная маркировка с изображением схемы подсоединения (см. иллюстрации Конструктивная схема типичного 4-контактного реле с нумерацией клемм и контурных соединений и Конструктивная схема типичного 5-контактного реле с нумерацией клемм и контурных соединений). Перед снятием реле удостоверьтесь, что соответствующий контур обесточен. Подсоедините оборудованный предохранителем провод-перемычку между одной из клемм управления реле и положительной клеммой батареи. При помощи второго провода-перемычки заземлите вторую клемму управления, — реле должно издать щелчок. Некоторые реле требуют обязательного соблюдения полярности подключения, — если щелчка не произошло, попробуйте поменять полярность подключения клемм управления. При подсоединенных проводах-перемычках проверьте наличие проводимости между клеммами ВВ контура, подключив омметр в соответствии с ключевой схемой на корпусе реле. При отрицательном результате проверки замените реле.

Блок предохранителей Опель Астра G

как сделать диагностику опель астра джи (OPEL ASTRA G)

Самодиагностика Opel Astra F/ Vectra A (диагностика скрепкой)

Opel Astra H. Проверка проводки а/м после проверки хозяином!

Opel Astra H 2004. Щелкает реле в блоке предохранителей.

Расположение предохранителей

Перед тем, как вы узнаете, где находятся БП в Опель Астра G, вы должны помнить о том, что в автомобиле всегда должен быть дополнительный комплект предохранителей. В случае выхода из строя одного элемента желательно сразу произвести замену, но ни в коем случае нельзя использовать проволоку.

Автомобиль Опель Астра G в трехдверном кузове

Некоторые автовладельцы берут обычный кусок проволоки или канцелярскую скрепку и двумя концами помещают ее на место сгоревшего предохранителя. Они мотивируют это тем, что «ничего страшного в этом нет, если недолго так поездить до замены предохранителя». Но так делать категорически запрещается, в противном случае может возникнуть необходимость замены БП.

Схема БП

На моделях Опель Астра G большая часть предохранителей расположена в блоке, который находится под приборной панелью авто. В частности, он установлен под торпедой с левой стороны напротив водительского сидения за бардачком. Чтобы добраться до БП, необходимо демонтировать облицовочную часть ящика для мелочей, после чего потянуть за днище блока и вывести его в рабочее положение. Ниже представлена схема расположения устройства.

Схема БП, установленного в салоне транспортного средства под панелью приборов в районе водительского сидения

Кроме того, в данных моделях авто также присутствует дополнительный блок, отвечающий за защиту электрического оборудования и прочих устройств. Эта защита является дополнительной для транспортного средства и в данном БП находится восемь основных предохранителей. БП располагается в моторном отсеке со стороны водительского места. Ниже представлены схемы обоих блоков.

Схема БП, расположенного в моторном отсеке Опель Астра

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих БП.

Обозначение компонентов БП, расположенном в салоне авто. Некоторые из этих элементов являются резервными, мы их пропустим в таблице.

Обозначение элементов, расположенных в главном монтажном БП, установленном в подкапотном пространстве.

Как произвести демонтаж и замену предохранителей?

Замена элементов в БП, расположенном в салоне авто.

Для начала найдите ящик для мелочей, расположенный со стороны водительского сидения. Освободите бардачок.
При помощи гаечного ключа открутите винты крепежа облицовки бардачка.
Чтобы вывести БП в рабочее состояние, его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы сможете произвести замену предохранителей. Чтобы демонтировать сгоревший элемент, можно воспользоваться специальными щипчиками, предназначенными специально для извлечения компонентов. Они находятся с правой стороны БП

Обратите внимание: перед извлечением предохранителя необходимо отключить прибор, за который отвечает элемент. Для этого выключите зажигание в авто или отключите аккумуляторную батарею. Чтобы определить, рабочий ли компонент, достаточно будет взглянуть на него

Металлическая нить, находящаяся в нем, будет перегоревшей.
Демонтировав старый компонент БП, установите на его место новый. При этом не забывайте о том, что номинал компонентов, то есть цифры, должны совпадать между собой. Также они будут иметь одинаковый цвет.
Заменив компонент, соберите все в обратном порядке.

Чтобы определить, рабочий ли компонент, достаточно будет взглянуть на него. Металлическая нить, находящаяся в нем, будет перегоревшей.
Демонтировав старый компонент БП, установите на его место новый. При этом не забывайте о том, что номинал компонентов, то есть цифры, должны совпадать между собой. Также они будут иметь одинаковый цвет.
Заменив компонент, соберите все в обратном порядке.

Приступим к замене реле, расположенных в БП в моторном отсеке. Перед тем как приступить к процессу, необходимо отключить зажигание и заглушить двигатель.

1. Откройте капот и с правой стороны, в районе водительского места, найдите крышку БП. Для ее демонтажа вам понадобится отвертка. С левой стороны БП мы сможете увидеть два зажима.
2. Вставьте отвертку в щель между крышкой БП и зажимом.
3. Зажим необходимо немного отогнуть, а крышку БП приподнять таким образом, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
4. После этого крышку можно демонтировать.
5. Сделав это, вы увидите БП с предохранителями и реле. Извлеките сгоревший элемент и замените его на новый. Сборку БП необходимо произвести в обратной последовательности.

Astra H не заводится, щелкает реле

Если с машиной происходит нечто подобное, следует искать поломку в определенных местах. Всего причин может быть несколько.

1. Стартер не крутит по причине севшего аккумулятора. Разряженная батарея может подавать импульс на управляющую проводку, но для прокручивания энергоемкого потребителя заряда может не хватить.
2. Второй распространенной проблемой выступает отказ втягивающего реле. При этом, пусковая установка вращается, но не входит в зацепление с маховиком.
3. Неправильно работает зажигание или система топливоподачи.
4. Присутствует обрыв цепи питания пускового механизма. Повреждение проводки может быть после самого реле. Следовательно, потребуется полностью проверить все магистрали.

Расположение и электросхема

Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.

Схема установки элементов в блоке салона

На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.

В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.

Расшифровка предохранителей

Полное описание предохранителей Опель Астра G приведено в таблицах на фото.

Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):

• 1 (60 А) — цепи замка включения зажигания;
• 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
• 3 (60 А) — реле в приборной панели автомобиля;
• 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
• 5 (60 А) — блок ABS;
• 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
• 7 (80 А) — усилитель рулевого управления;
• 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).

Тип и назначение реле

Расшифровка реле монтажного блока раннего образца следующая:

• 1 — кодировочный разъем;
• 2 — реле звукового сигнала;
• 3 — включение дальнего света;
• 4 — реле активации заднего дворника;
• 5 — обогрев зеркал;
• 6 — включение передних противотуманных фар;
• 7 — активация задней противотуманной лампы;
• 8 — правые указатели поворота;
• 9 — левые указатели поворота;
• 10 — реле встроенного телефона;
• 11 — резерв;
• 12 — реле активации передних стеклоочистителей;
• 13 — резерв;
• 14 — подача питания на обогрев заднего стекла.

Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.

На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.

На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.

Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.

Номер реле	Обозначение
E1	Активация муфты кондиционера (при наличии)
E2	Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины)
E3	Аналогично E2
E4	Блоки управления работой силовой установки
E5	Резерв
E6	Аналогично E2
E7	Подача омывающей жидкости на передние фары (опция)
E8	Резерв

Это интересно: Воздушный фильтр на Газель: где находится и как заменить

Процесс снятия и замены

Блок, описываемый в этой статье, имеет свойства сгорать, либо же отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?

Автолюбители зачастую используют такой простой метод, как просто вытащить объект, просмотреть его на свету и если никаких существенных повреждений нет, поставить его на место. Ни в коем случае нельзя проверять детали таким методом, как в автомобиле Opel Astra H, так и во всех остальных! Данный способ является очень ненадёжным и сомнительным! Ведь такие процессы, как перегорелая перемычка или окислившаяся деталь невозможно выявить на глаз.

Блок предохранителей в салоне

Существует метод, которым нужно проверять целостность детали в авто Opel Astra. Ничего не нужно вынимать. Включите цепи, которые не работают (это могут быть и печка, и свет, либо же магнитофон или габариты). Далее проверяйте пробником напряжение, сначала на одном конце, потом на другом. Допустим, на одном конце (выводе) напряжение есть, а на другом нет. В таком случае запчасть испорчена. Данная проверка в автомобиле осуществляется очень быстро – в течение одной минуты.

Заменить сгоревшую деталь нужно на такую же по номиналу. Номинал увеличивается только тогда, когда вы добавляете еще что-то на цепь, которая сгорела. Как же правильно установить новую деталь в блок? Устанавливаются они по аналогии со старыми. Единственное, что новые запчасти желательно проверить перед тем, как заменить

Есть способ, подходящий для любых систем, неважно расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал. Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу

Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу.

Задний блок предохранителей

Таким образом, произойдёт короткое замыкание. Если деталь полностью перегорела, то партия действительно качественная и можно продолжить установку. А если элемент начал плавиться, то эту партию нежелательно устанавливать. В ситуациях перенапряжения внутри машины, они также будут плавиться, и это сулит тем, что вместе с ними будет плавиться электропроводка, что приведёт к серьёзным последствиям. Так что внимательно выбирайте предохранители, своевременно делайте проверку и берегите свой автомобиль Opel Astra H.

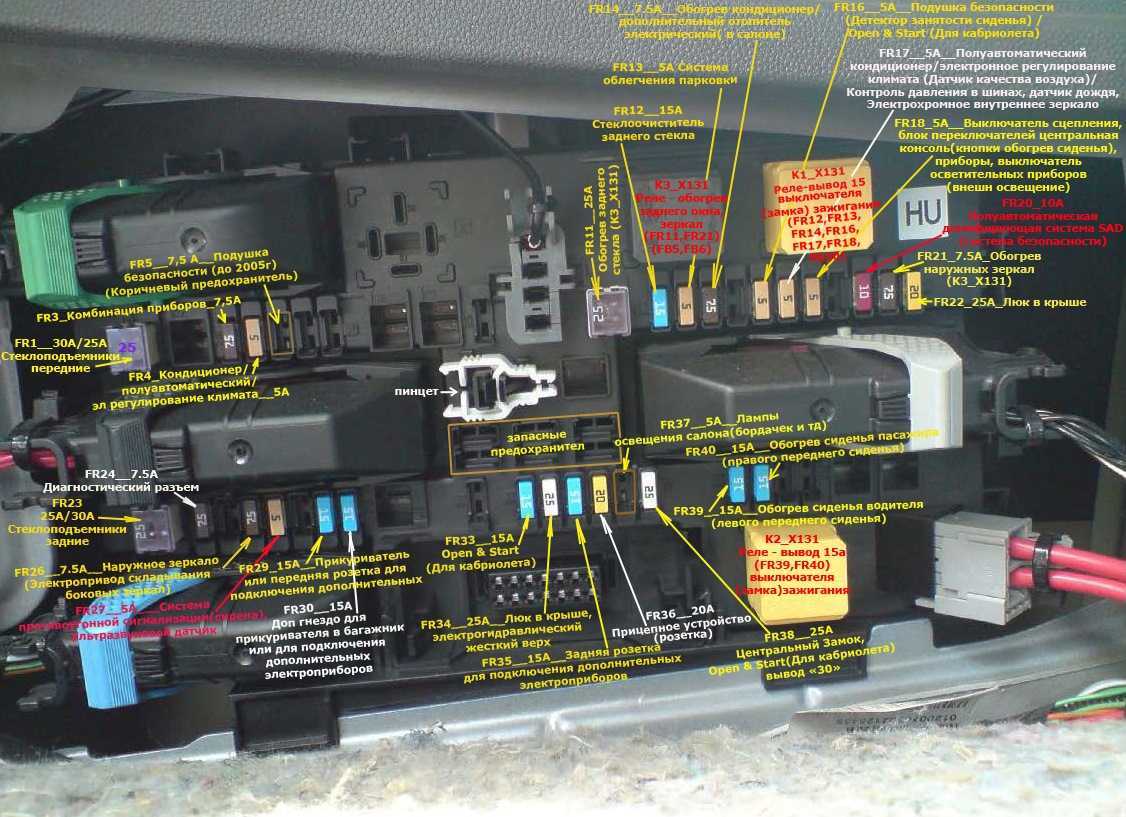

Расположение предохранителей на Opel Astra J

За время выпуска переднеприводного семейного автомобиля в кузове универсал Opel Astra J произошло несколько запоминающихся событий:

• 2009 г. – первый показ на Франкфуртском автосалоне и начало производства;
• 2010 г. – старт сборки на заводе в Шушарах под Санкт-Петербургом;
• 2011 г. – появление трехдверного хетчбэка GTС, самого скоростного в семействе;
• 2012 г. – фейслифтинг части кузовных деталей;
• 2013–2014 гг. – появление в нашей стране машин в кузовах седан и хэтчбек;
• 2015 г. – уход Opel с российского автомобильного рынка.

В некоторых странах выпуск рестайлинговых моделей продолжается до сих пор.

В моторном отсеке

Найти монтажный блок под капотом можно так:

1. Открыть багажник и установить его на фиксатор.
2. Найти аккумуляторную батарею.
3. Отверткой отжать 2 замка крышки черного пластикового бокса справа.
4. Снять ее.

Схема предохранителей моторного отсека.

В багажнике

Щиток в багажнике нужно искать таким образом:

1. Открыть задний капот.
2. Осмотреть обшивку по левому борту.
3. Повернуть крепеж на 90°.
4. Откинуть вниз защитную пластину.

В автомобильном салоне

Плата с предохранителями в салоне автомобиля находится с помощью нескольких действий:

1. Подойти к водительской двери и открыть ее.
2. Найти перчаточный ящик под модулем управления ближним и дальним светом.
3. Выдвинуть его вниз.
4. Нажать на правую панель и выдавить ее влево.
5. Вывести из зацепа ограничители доски приборов.
6. Опустить вещевую полку вниз.
7. Вытащить плату из петель.

Opel Astra h как сбросить ошибки — Автогностика

Доброго времени суток уважаемые астроводы! Езжу на Opel astra H Z16XEP 2007 года. Подскажите кто сталкивался что за поломка могла выдать следующие ошибки? 23002 неисправность первичной цепи управл. бензонасосом30400 Пропуски зажигания в 4 цилиндре160030А -? 210300 Отсутствует связь с CAN-BUS210400 переполнен Счетчик сброса CAN-BUSНадеюсь расшифровал ошибки правильно.Гнать машину в сервис нет возможности (слишком далеко от цивилизации нахожусь)Если ошибки мало что говорят, то перечислю симптомы: такое ощущение что машина едет на половине движка но нет ни каких подергиваний просто такое ощущение что вместо 1.6 где-то 0.5машину больше 60 разогнать не реально! Машина заводиться как и прежде прекрасно с пол оборота. Если кто может подсказать где порыться в машине буду очень признателен.

Sergey (Zebediah) Сергей, Спасибо большое, я тоже склоняюсь к модулю зажигания.

Sergey (Zebediah) Сергей, К сожалению нет но записался к знакомому в сервис поеду посмотрим прозвоним.

Sergey (Zebediah) Sergey, нет, у меня модуль выглядел как новый.

Sergey (Zebediah) Сергей, детали не обязательно насквозь проплавиться, чтобы выйти из строя
