Блоки в салоне
Блок предохранителей
В левом торце приборной панели за защитной крышкой крышкой находится первый блок с предохранителями.
Пример схемы с крышки блока
Схема
Обозначение
| F1 | (10A) Левая фара — ближний свет |
| F2 | (10A) Правая фара – ближний свет |
| F3 | (15A) Реле ближнего света фар / Противотуманные фары |
| F4 | (20A) Реле дальнего света фар / (30A) Электропривод сиденья — со стороны водителя |
| F5 | (30A) Электропривод сиденья — со стороны водителя / Электропривод сиденья пассажира |
| F6 | (30A) Электропривод сиденья пассажира |
| F7 | (15A) Подогреватель переднего сидения – левого (5A) Реле 1 вспомогательных цепей зажигания, многофункциональный блок управления 1, система SRS, система контроля не пристегнутых ремней безопасности (^01/99) |
| F8 | (15A) Подогреватель переднего сидения – правого (25A) Подогреватель передних сидений |
| F9 | (5A) Система ABS, блок системы контроля положения рулевого колеса |
| F10 | (15A) Левая фара — дальний свет |
| F11 | (15A) Правая фара – дальний свет |
| F12 | (15A) Система омывателя/ очистителя фар, корректор фар |
| F13 | (20A) Прикуриватель/ разъем зарядки |
| F14 | (5A) Электропривод сиденья – со стороны пассажира, система SRS, система контроля не пристегнутых ремней безопасности |
| F15 | (5A) Аудиосистема, навигационная система |
| F16 | (20A) Аудиосистема |
| F17 | (30A) Усилитель выходного сигнала аудиосистемы |
| F18 | (15A) Противотуманные фары (10A) Телефон, навигационная система |
| F19 | (10A) Система навигации |
| F20 | (5A/15A) Дополнительное оборудование |
| F21 | (10A) Автоматическая коробка передач |
| F22 | (20A) Указатели поворота/ аварийная сигнализация (5A) Переключатели на рулевом колесе – управление телефоном /системой поддержания скорости |
| F23 | (5A) Блок управления кондиционером/ блок управления отопителем, комбинированный переключатель-освещение, диагностический разъем, переключатели на рулевом колесе |
| F24 | (10A) Электронный блок управления кондиционером/ отопителем, дополнительный отопитель, электропривод сиденья- со стороны водителя, комбинация приборов |
| F25 | (10A) Замок зажигания, многофункциональный блок управления 1 |
| F26 | (30A) Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| F27 | (15A) Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей |
| F28 | (10A) Многофункциональный блок управления 3, лампы освещения салона, косметическое зеркальце |
| F29 | (10A) Телефон (5A) Звуковой сигнал противоугонной системы |
| F30 | (10A) Лампы переднего левого габарита, заднего левого габарита, лампа бокового левого габарита |
| F31 | (10A) Передние/ задние габариты (прав.), лампа бокового правого габарита, лампы подсветки номерного знака |
| F32 | (10A) Многофункциональный блок управления 1, лампы освещения салона, косметическое зеркальце |
| F33 | (15A) Топливный насос |
| F34 | (15A) Люк |
| F35 | (25A) Передняя левая сторона – центральный замок, электропривод стеклоподъемника, электропривод зеркал заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F36 | (25A) Передняя правая сторона-центральный замок, электропривод стеклоподъемника, электропривод зеркала заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F37 | (30A) Электродвигатели задних стеклоподъемников, блокировки дверей от случайного открывания – задняя дверь |
| F38 | (5A) Звуковой сигнал противоугонной системы |
Блок реле
Данный блок установлен под панелью в ранних моделях Вольво s80. Так же известен как центральный электронный модуль CEM. Выглядит примерно вот так:
Схема
Расшифровка
| 1 | — |
| 2 | Вспомогательные цепи зажигания |
| 3 | Основные цепи зажигания |
| 4 | — |
| 5 | — |
| 6 | Электропривод стеклоподъемника — закрытие, левая задняя дверь |
| 7 | Электропривод стеклоподъемника — открытие, левая задняя дверь |
| 8 | Отключение электродвигателей задних стеклоподъёмников, блокировка дверей от случайного открывания — задние двери |
| 9 | Дальний света фар |
| 10 | Габаритные лампы |
| 11 | Система освещения в дневное время |
| 12 | ближний света фар |
| 13 | Реле электропривода стеклоподъемника — закрытие, правая задняя дверь |
| 14 | Реле электропривода стеклоподъемника — открытие, правая задняя дверь |
| 15 | Реле 2 вспомогательных цепей зажигания |
| 16 | Система управления трансмиссией |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Телематика |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Противотуманные фары |
| 28 | Реле бензонасоса |
| 29 | — |
| 30 | Реле системы контроля утечки топлива |
| 31 | Перемычка — левые указатели поворота |
| 32 | Перемычка — правые указатели поворота |
| 33 | — |
| 34 | Перемычка — ближний свет фар |
| 35 | — |
2005–2007 гг.
Предохранители в салоне, на краю приборной панели.
Верхний модуль электрического управления.
Модуль управления двигателем;
Датчик угла поворота рулевого колеса;
Модуль управления рулевым колесом.
Предохранители в салоне за пластиковой крышкой
Сиденье водителя с электроприводом (опция);
Датчик веса пользователя (только модели для США).
Биксеноновые фары (опция).
Блок передачи заднего хода (M66).
Система громкой связи.
Предохранители в моторном отсеке
Контроль герметичности топливного бака.
Модуль управления двигателем;
Датчик положения педали акселератора;
Вентилятор электронной коробки.
Предохранители в грузовом отсеке / багажнике
Освещение грузового отсека;
Освещение номерного знака;
Система навигации (опционально)
Функция отключения электрического стеклоподъемника.
помощь при парковке;
предохранители 37 и 38
Информация относится к следующим модельным годам:
— Volvo V70 2.4T 200HP B5244T3, выпуска 2000, 2001, 2002 и 2003 годов; Volvo V70 2.4 T5 260 л.с. B5244T4, выпускался с 2004 по 2005 год; Volvo V70 2.4 T5 260hp B5244T5, выпуска 2004, 2005, 2006 и 2007 годов; Volvo V70 2.4i 170HP B5244S, построенный в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах; Volvo V70 2.4 140HP B5244S2, построенный в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах; Volvo V70 2.3 T5 250HP B5234T3, выпускался в 2000, 2001, 2002, 2003 и 2004 годах; Volvo V70 2.3T 200HP B5234T7, выпускался в 2000, 2001, 2002, 2003 и 2004 годах; Volvo V70 2.0T 180HP B5204T5, построенный в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах; Volvo V70 2.5T 210HP B5254T2, выпускался в 2003, 2004, 2005, 2006, 2007 и 2008 годах; Volvo V70 R — 2.5 Turbo 300HP B5254T4, выпускался в 2003, 2004, 2005, 2006 и 2007 годах; Volvo V70 2.4 Bi-Fuel CNG 140 л.с. B5244SG, выпуска 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годов; Volvo V70 2.4 Bi-Fuel LPG 140 л.с. B5244SG2, выпуска 2001, 2002, 2003, 2004 и 2005 годов; Volvo V70 2.5D 140 л.с. D5252T MSA1.8, выпуска 2000 и 2001 гг .; Volvo V70 D5 163 л.с. D5244T, выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах; Volvo V70 2.4D 130 л.с. D5244T2, выпуска 2001, 2002, 2003, 2004, 2005 и 2006 годов; Volvo V70 D5 185 л.с. D5244T3, 2003, 2004 и 2005 годов выпуска; Volvo V70 D5 185hp D5244T4, выпускался в 2005, 2006 и 2007 годах; Volvo V70 2.4D 163HP D5244T5, выпускался в 2005, 2006, 2007 и 2008 годах; — Volvo V70 2.4D 122 л.с. D5244T6, 2005, 2006 гг. Выпуска; Volvo V70 2.4D 126HP D5244T7, выпускался в 2005, 2006, 2007 и 2008 годах; — Volvo XC70 D5 163 л.с. D5244T, 2003, 2004, 2005 и 2006 годов выпуска; Volvo XC70 D5 185hp D5244T4, постройки 2006 и 2007 гг. Volvo XC70 2.3T 200HP B5234T7, выпускался в 2001, 2002, 2003 и 2004 годах; Volvo XC70 2.4T 200HP B5244T3, 2001 и 2002 годов выпуска; Volvo XC70 2.5T 210HP B5254T2, выпускался в 2003, 2004, 2005, 2006 и 2007 годах.
Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Вольво.
Центральный монтажный блок состоит из трех частей: одна содержит предохранители, другая — реле (доступ к которым обеспечивается со стороны моторного отсека) и еще одна также реле (доступ к которым обеспечивается под приборной панелью).
Реле
| № | Назначение |
| 101 | Круиз контроль |
| 102 | |
| 103 | Топливный насос |
| 104 | Фары |
| 105 | Реле перегрузки (+X) |
| 106 | Реле перегрузки (+15) |
| 107 | Реле перегрузки (+X) |
| 108 | Реле фар |
| Блок реле в слоне (со стороны водителя, в верхней левом углу за звукопоглощающей панелью) | |
| 201 | Датчик уровня масла (или реле предупреждения о выходе из строя ламп) Противотуманные фары |
| 202 | Deadlock Setting |
| 203 | Стеклоочиститель |
| 204 | Задний стеклоочиститель (Wagon) |
| 205 | Реле центрального замка и задержки освещения салона (место (205) закорачивается перемычкой, если автомобиль не оборудован центральным замком) |
| 206 | |
| 207 | Сигнализатор скорости автомобиля |
| 208 | Обогрев заднего стекла, обогрев зеркал |
| 209 | Не используется |
| 210 | Сигнализация |
| 211 | |
| 212 | Предупреждение о необходимости пристегнуть ремни безопасности |
| 213 | Блокировка селектора коробки передач в положении «P» Передние противотуманные фары |
| 214 | Подогрев заднего сидения |
| 215 | Не используется |
Реле системы поддержания микроклимата
-
Pandora не показывает температуру за бортом
-
Форд фокус 3 схема зарядки акб
-
Схема предохранителей тойота виста sv40
-
Ошибка ситроен battery charger
- Как проверить клапана не снимая головку нива шевроле
Диагностика дизельного двигателя Вольво Эс 40
Дизеля Вольво Эс 40 имеют ряд особенностей, свойственных всем моторам данной марки. Наши мастера уже во время предварительной консультации могут предположить причины сбоя в работе агрегата: сделать это позволяет не только должная квалификация, но и опыт работы с автомобилями данной марки.
Но несмотря на это, более полную информацию можно получить только после диагностики, по итогу которой вам смогут по факту расписать как обстоит дело и предложить варианты решения проблемы. Неисправности дизеля Вольво Эс 40 мало чем отличаются от типичных проблем дизельных агрегатов, симптомы всё те же: жрёт топливо и дизель дымит, неравномерная работа мотора, потеря мощности, затрудненный запуск двигателя, шум.
Специалистами выполняется:
- Компьютерная диагностика дизеля Вольво Эс 40 – считывание и дешифровка кодов ошибок
- Визуальная и аудиальная оценка состояния агрегата
- Инструментальная диагностика – дефектовка, механическая оценка состояния
В ходе осмотра анализируется работа всех систем дизеля: начиная с топливной системы и заканчивая электрооборудованием. Переборка двигателя осуществляется после получения всей предварительной информации по состоянию автомобиля
Поломки агрегата взаимосвязаны, поэтому, если помимо ожидаемого списка технических неполадок мотора Вольво Эс 40, мастер обратит внимание на что-то еще, то рекомендуем довериться его совету. Тем ни менее, итоговое решение остается за автовладельцем, то есть вы в праве отказаться от дополнительных услуг. Если вы сомневаетесь в причине поломки дизельного двигателя, то позвоните нам! Наш специалист поможет определить возможные варианты и сформулировать запрос на ремонт
Если вы сомневаетесь в причине поломки дизельного двигателя, то позвоните нам! Наш специалист поможет определить возможные варианты и сформулировать запрос на ремонт.
Volvo S80 II 2.5 турбо › Logbook › Жгут багажника
Когда ещё купил 80ку, поражался каждому продуманному решению после тазиков) И на тот момент мне понравилась одна очень интересная «функция» машины — при открытии багажника, подсветка номера тушится, что бы не слепить в глаза))))
Как выяснилось чуть позже, это не грамотно продуманная функция, а косяк Вольво на больших пробегах) Смеялся я очень долго когда узнал)))
Со временем (через полтора года) проблема усилилась и подсветка даже при закрытом багажнике стала работать через раз. Так же с момента покупки не работала подсветка багажника. Решил разобраться с этим делом.

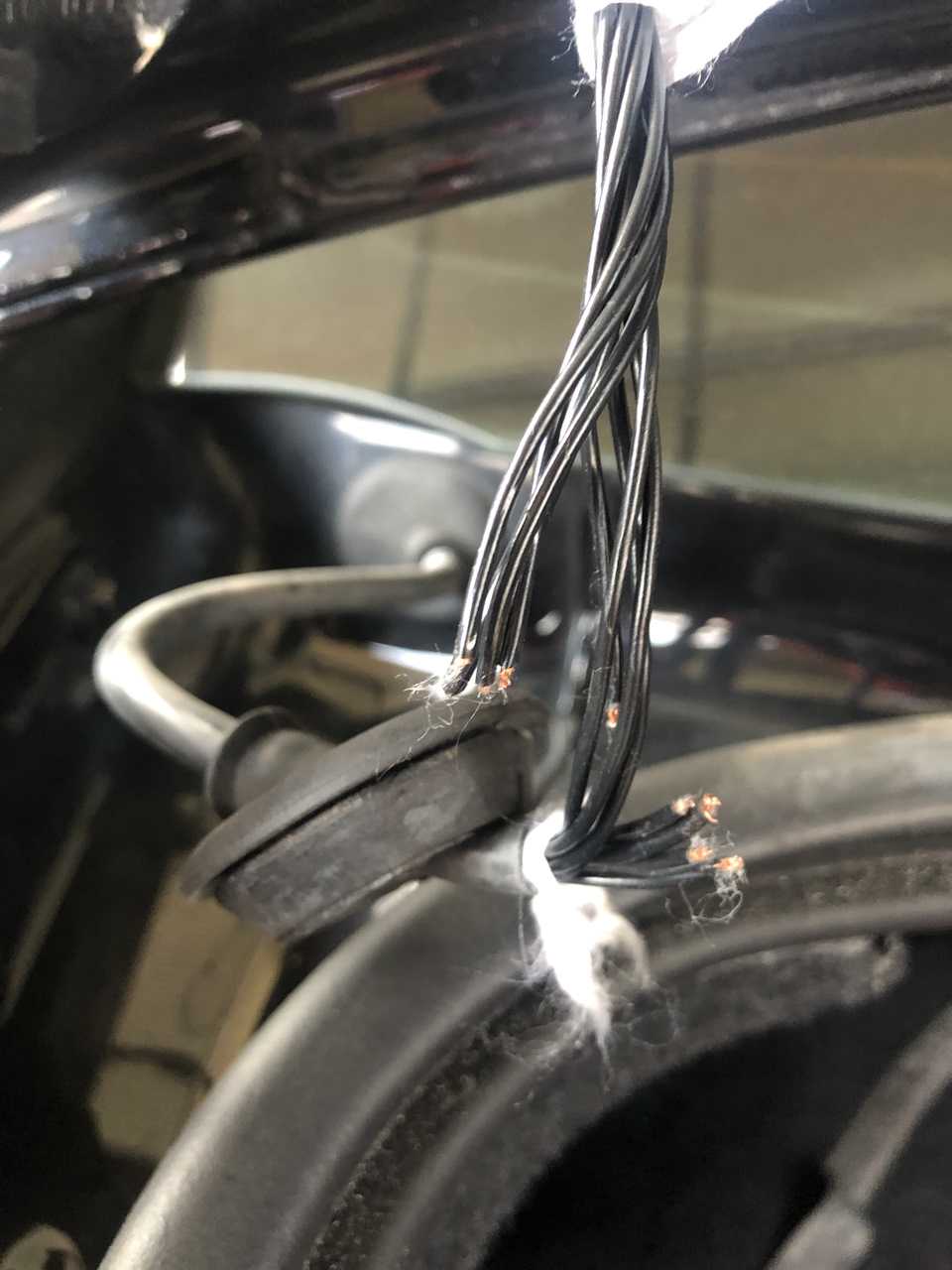

Дело как обычно в проводке жгута багажника. Вариантов решения проблемы несколько: купить новый жгут или восстановить имеющийся.Я как обычно выбрал более выгодный вариант, разобрал весь жгут, думал смотаю на месте что б не мучиться долго, но дело было совсем плохо…

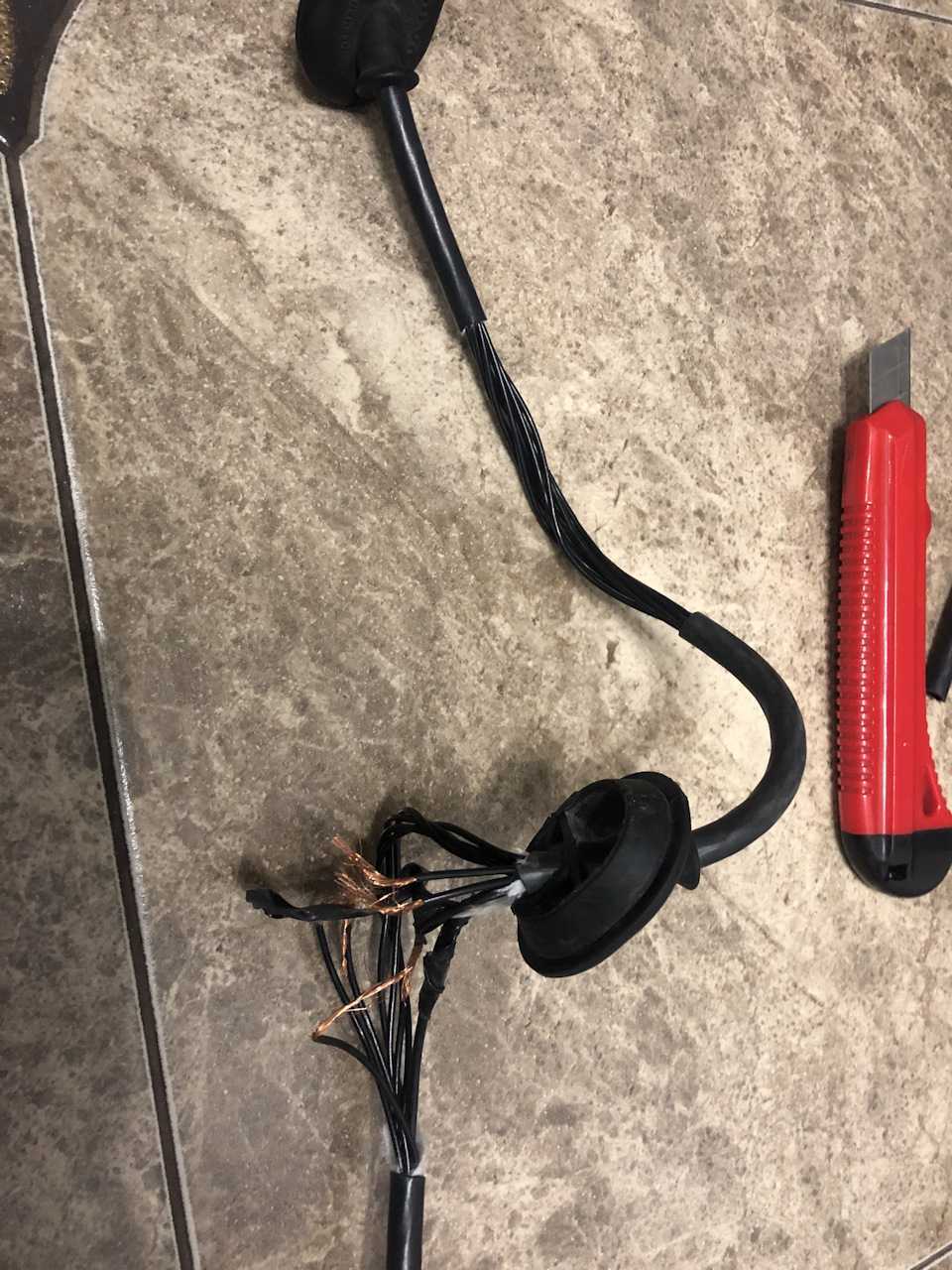

Четыре обрыва черных проводов. Какой к кому принадлежал понять не смог. Снял весь жгут, нашёл на Д2 распиновку проводов, и соединил всё как на схеме.
Пайку я не люблю, тем более в подвижных частях жгута. Скрутки меня делать научили очень хорошие, так что всё скрутил, заизолировал и собрал.

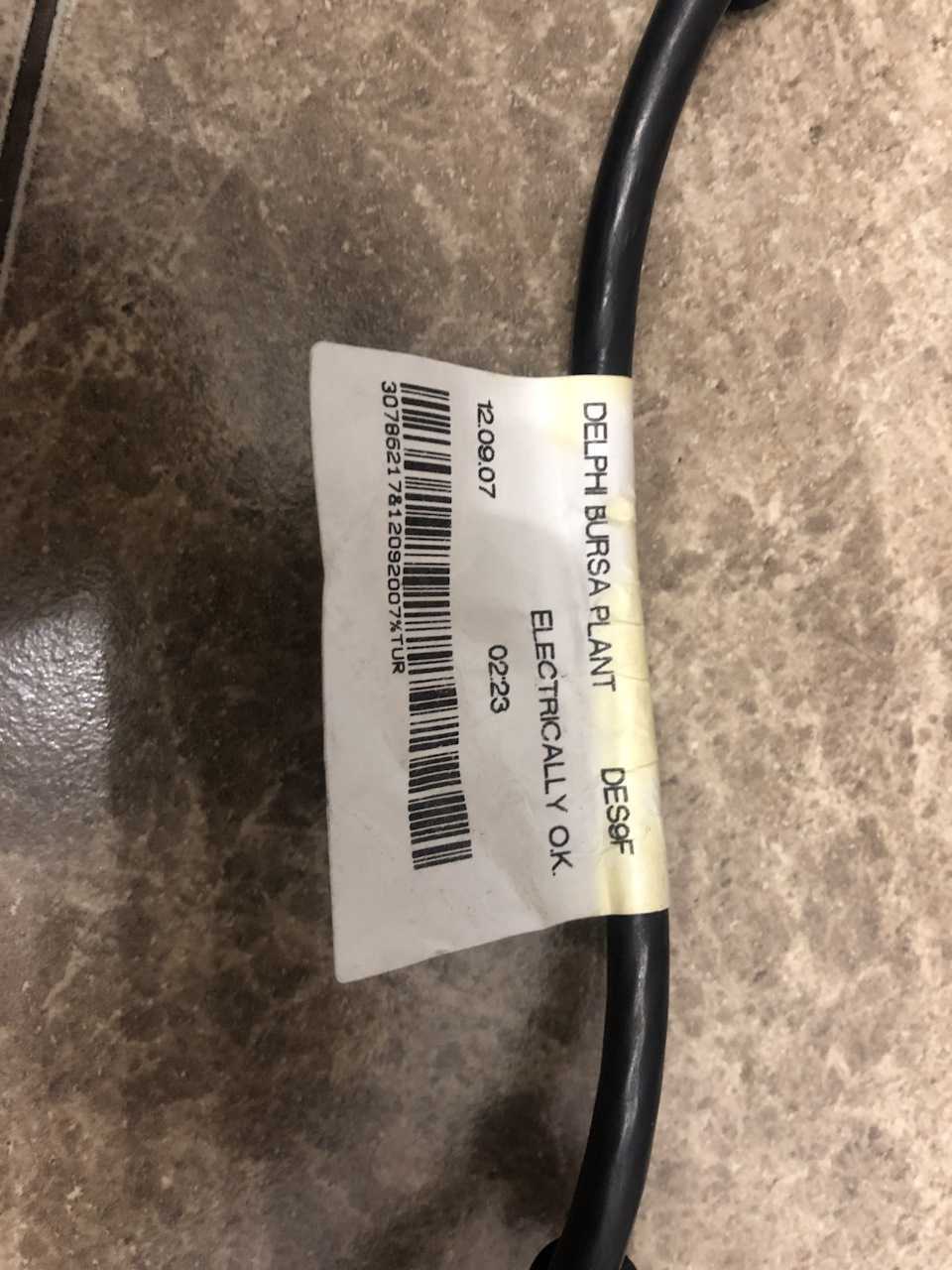

Вот если нужен, номер жгута
Результат:Уже 4 месяца прошло, багажник активно открывается по несколько раз на дню) Подсветка номера теперь работает постоянно, при закрытии диоды ночью жёстко ослепляют глаза)) раньше было приятнее!)Подсветка в багажнике не заработала, дело было не в жгуте, или не только в жгуте.
С ней я тоже разобрался, напишу о ней в следующей записи.
Источник статьи: http://www.drive2.com/l/536684545852834139/
Точки подключения автосигнализации на Volvo S40 1998
Замок зажигания: +12 – белый St – зеленый Аcc – синий Ign1 – синий/оранжевый Ign2 – синий/черный
Блок штатной сигнализации, слева от рулевой колонки: Большой серый разъем: Центральный замок (-) – розовый/черный (закрытие), коричневый (открытие). При включенном зажигании цз не работает. Нужно ставить реле в разрыв сигнального провода (светлый зелёный +12) на время автозапуска и резервирования нейтралки для МКПП. Двери общий – зелёный/красный Багажник – синий/оранжевый
Малый серый разъем: Капот – жёлтый/черный (диод в разрыв)
За приборной панелью: Синий разъем: Повороты – коричневый/белый, синий/черный
Коричневый разъем: Ручник – зелёный/белый (диод в разрыв) Тахометр – синий/розовый
Снять приборку без снятия руля можно. Для этого нужно открутить переключатель дворников и аккуратно не спеша её пропихивать вправо, при этом поворачивая руль вместе с ней. Идёт туго, но выходит.
Тормоз на лягушке – светлый зелёный
Предохранители и реле Volvo S40 (VS), 1995 — 2004
Первое поколение седана D-класса Volvo S40 было создано в сотрудничестве с японской компанией Mitsubishi и разделило базу с моделью Carisma, оба автомобиля производились на одном заводе NedCar в Голландии. Однако, при общей платформе, у S40 отличаются примерно 4000 компонентов из 5000. В данном материале мы подробно разберем схемы предохранителей Вольво S40 (кузов VS) 1-го поколения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель.
В салоне
Расположен со стороны водителя, внизу приборной панели.
Фото — пример.
| Схемы салонного блока предохранителей | ||
|---|---|---|
| № | Описание | Ток, А |
| Вариант исполнения №1 | ||
| F1 | отопитель/кондиционер | 25 |
| F2 | Разъем подключения дополнительного оборудования, предохранитель прикуривателя вольво s40 | 10/20 |
| F3 | Противоугонная система, центральный замок, электропривод сидений, электропривод стеклоподъёмников, обогреватели зеркал заднего вида на дверях | 10/20 |
| F4 | Антиблокировочная система тормозов (ABS), многофункциональный блок управления | 10 |
| F5 | Подогреватель сидений | 20 |
| F6 | Антиблокировочная система тормозов (ABS), указатели поворота/противоугонная система, многофункциональный блок управления, фонари заднего хода | 1 |
| F7 | Противоугонная система, система управления АКПП, центральный замок, система поддержания скорости, система управления двигателем (LPG), индикаторы комбинации приборов, выключатель освещения, система контроля непристегнутых ремней безопасности, система SRS | 10 |
| F8 | Противоугонная система, центральный замок, указатели поворота/аварийная сигнализация | 15/20 |
| F9 | Аудиосистема | 15 |
| F10 | Очиститель фар, очиститель/омыватель лобового стекла | 20 |
| F11 | Система управления АКПП, центральный замок, система управления двигателем, иммобилайзер, комбинация приборов, система SRS | 10 |
| F12 | Звуковой сигнал противоугонной системы, обогреватель заднего стекла, отопитель/кондиционер, лампы освещения салона, многофункциональный блок управления, система контроля непристегнутых ремней безопасности, люк | 15 |
| F13 | Диагностический разъем (DLC), стоп-сигналы | 15 |
| F14 | Система очистителя фар, система омывателя/очистителя заднего стекла | 20 |
| # | Модули реле | |
| 1 | обогреватель зеркал заднего вида на дверях/реле обогревателя заднего стекла | |
| 2 | кондиционер | |
| 3 | прерыватель указателей поворота | |
| Вариант исполнения №2 | ||
| F1 | Электродвигатель вентилятора системы охлаждения, кондиционер | 25 |
| F2 | Запасной | 20 |
| F3 | 10 | |
| F4 | Фонари заднего хода, стоп-сигналы, противобуксовочная система, электронный блок управления КПП, лампа подсветки переключателя КПП | 10 |
| F5 | Система поддержания скорости, выключатель стоп-сигналов, лампа подсветки переключателя КПП | 10 |
| F6 | Подогреватели сидений, задние лампы освещения салона, лампа подсветки номерного знака, подсветка выключателя освещения, противотуманные фары/фонари и выключатели противотуманных фар/фонарей, реостат подсветки комбинации приборов | 20 |
| F7 | Подсветка выключателя блокировки дверей от случайного открывания, комбинация приборов, указатели поворота, система освещения в дневное время, маршрутный компьютер, задержка выключения лампы освещения салона | 10 |
| F8 | Аварийная сигнализация | 20 |
| F9 | Аудиосистема, электропривод зеркал заднего вида, электропривод стеклоподъемников, электропривод антенны | 15 |
| F10 | Электродвигатель очистителя и насос омывателя заднего стекла (5-дв.) | 10 |
| F11 | Система SRS, центральный замок, иммобилайзер, реле системы управления двигателем, выключатель отсечки подачи топлива (дизель) | 10 |
| F12 | Люк, обогреватели заднего стекла и зеркал заднего вида, фары и индикатор включения фар, лампа солнцезащитного козырька | 15 |
| F13 | Стояночные огни, питание диагностического разъема, корректор фар, предохранитель прикуривателя | 15 |
| F14 | Электродвигатель очистителя лобового стекла и переключатель очистителя, очистители фар, насос омывателя | 20 |
| # | Модули реле | |
| 1 | обогреватель заднего стекла | |
| 2 | электродвигатель вентилятора отопителя | |
| 3 | прерыватель указателей поворота | |
| 4 | задержка выключения лампы освещения салона |
Левее главного блока с предохранителями находится салонный блок реле.
| Схема | |
|---|---|
| № | Расшифровка (Тип 1) |
| 1 | Пусто |
| 2 | привод замка крышки багажника/задней двери — ^05/00, если есть |
| 3 | система предупреждения о непристегнутых ремнях безопасности/реле системы предупреждения об оставленном ключе зажигания |
| 4 | стартер — 06/00^ |
| 5 | электропривод стеклоподъемников |
| 6 | стартер — ^05/00 |
| 7 | Пусто |
| № | Расшифровка (Тип 2) |
| 1 | центральный замок #1 |
| 2 | центральный замок #2, задние двери |
| 3 | очиститель/омыватель заднего стекла |
| 4 | Пусто |
| 5 | электропривод стеклоподъемников |
| 6 | стартер (иммобилайзер) |
| 7 | Пусто |
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Правила замены предохранителей
К перегоранию защитного элемента электрической цепи оборудования автомобиля могут привести следующие факторы:
- резкое изменение величины напряжения;
- короткое замыкание;
- обрыв.
Замена предохранителя Тойота Королла Е150 должна сопровождаться предварительным устранением причины его повреждения. Для осуществления замены перегоревшего защитного компонента, следует применять специализированные щипцы из пластика. Они входят в заводскую комплектацию и находятся в монтажном блоке подкапотного пространства.
При производстве работ по замене предохранителя потребуется придерживаться следующих правил безопасности:
- 1) отключить зажигание и всё электрооборудование;
- 2) перегоревший элемент меняется на идентичный по допустимому токовому значению;
- 3) категорически запрещается применять перемычки взамен поврежденных защитных элементов.
С каким двигателем лучше всего выбрать Volvo S80
Вопрос, которым задаются многие автовладельцы – какой же силовой агрегат марки Volvo S80 стоит выбрать, да еще и с таким двигателем, чтобы и мощью отличался, и в плане ремонта особо себя не проявлял. В зависимости от той или иной степени, каждый сам решает для себя, что ему выбирать, а достатки и недостатки присущи как малокубатурным моторам, так и тем, у которых больше функционирующих устройств. Конечно же, все прекрасно понимают, что мощность двигателя – это весомый фактор, а у вольво S80, на сегодняшний день, таковым является мотор B 8444 S – объемом в 4.4 л./315 л. с. Он находится под капотом у вольво S80 второго поколения (2006).
Судя по многочисленным отзывам, данное авто очень популярно и на территории России. Volvo S80 любят за компактность, простоту движения, да и цена на него более чем приемлема. Ремонт именно двигателя производится в самые кротчайшие сроки, а возможность тюнинга позволяет добиться самого положительного эффекта. Устройство двс на S80, какой бы модели он не был, сочетается практически со всеми видами моторных масел. Среди важных приоритетов стоит также отметить что, некоторые движки – малокубатурные и с большим объемом, вполне подходят под замену – допустим их свап. Цена за один двигатель может составлять как 40000 руб., так и 100000 руб. – напрямую все зависит от его КПД. На сегодняшний день, именно марка машины вольво S80 заслуживает собой самого подробнейшего отчета, поскольку это один из лидеров среди прочих автомобилей.
https://youtube.com/watch?v=TdB4wISrWcE
Новый способ навигации для нахождения публикаций в EWD!
Слева имеются два ниспадающих списка с несколькими моделями автомобилей.
Шаг 1 — выберите модель автомообиля.
Шаг 2 — выберите публикацию
Номер публикации имеет следующую структуру: например, 39161012
- 39 — номер функциональной группы
- Следующие три цифры указывают текущий номер (161)
- Следующие две цифры говорят о том, к какому языку это относится (01)
- Конечная цифра рассказывает о том, предварительный ли это выпуск (1) или окончательное издание (2) публикации
Предварительное издание всегда связано с запуском производства и содержит информацию о предохранителях, реле, узловых точках и страницах со схемами. Оно затем заменяется окончательной публикацией, основанной на конечной конструкторской документации для модельных лет. Оно содержит кроме обновленной информации к вышесказанному также информацию о контактных разъемах, протягивании жгутов проводов в автомобиле, информацию о точках ответвления и иллюстрации компонентов.
Дополнения как правило поступают осенью и содержат обновленную информацию по различным моделям автомобилей, являясь добавлением к окончательной публикации для каждой модели автомобиля. Это информация о том, что было изменено в процессе производства, или новости, которые добавились после публикации окончательной книги. Дополнительная информация регулярно публикуется как SPJ в TIE.
Предварительное, окончательное и дополнительное издания публикуются на диске EWD.
Volvo Wiring Diagrams Europe (1994-2005)
Volvo Wiring Diagrams Europe (1994-2005) — схемы электрических соединений легковых автомобилей Volvo c 1994 по 2005 годы выпуска. Диск содержит цветные электрические схемы электропроводки и различных датчиков, разъемов обозначенных на них. Представлены электросхемы для автомобилей Volvo предназначенные для европейского региона следующих моделей: 850, 940, 960, S40, V40, V50, S60, S70, C70, V70, S80 и паркетников XC70 и XC90. Схемы электрических соединений содержат обозначения и описание различных электрических элементов только на английском языке.
На DVD диске Volvo Wiring Diagrams Europe (1994-2005) представлены электросхемы для следующих моделей Volvo:
2005 V70, V70R, XC70, XC902005 S60, S60R, S802005 S40, V502004.5 S40, V502004 V70, XC70, V70R, XC902004 S60, S60R, S802004 S40, V402003 V70, XC70 & XC90 Wiring Diagram Supplement2003 V70, XC70 & XC902003 S60, S802003 Models S40, V402002 S80 75th Anniversary Edition2002 Models S60, S802002 Models S40, V402002 Model V702001 Models S40, V402001 Model S80, 2001 Late Model V702001 Model S80 Executive2001 Model S602000 Models S70, V70, 2000-04 C702000 Models S40, V402000 Model S80 Executive2000 Late Model S80, 2001 Early Model V702000 Early Model S801999 S80 P231999 Models S70, V70, C70 Late Version1999 Models S70, V70, C701999 Late Model S80, T93939202 Sup.1998 Models S70, V70, C70 Coupe1998 Models 960, S90, V901998 Model C70 Convertible1997 Model 8501996 Model 9601996 Model 8501995 Model 9601995 Model 9401995 Model 8501994 Model 9601994 Model 9401994 Model 850
Такой же каталог, но для американского рынка вы можете найти здесь Volvo Wiring Diagrams USA (1994-2005)
Год выпуска: 1994-2005Жанр: Схемы электрических соединенийФормат: PDFКачество: eBook, изначально компьютерноеКоличество страниц: много
Схемы электрики.
Схемы электрики.
Сообщение alex.belo » 24 июл 2007, 14:37
Сообщение alex.belo » 24 июл 2007, 14:39
Сообщение alex.belo » 24 сен 2007, 06:08
Сообщение alex.belo » 02 ноя 2007, 17:55
Эл. схемы на Volvo, на модели с 1994г. по сегодняшний день(качать с торрента!): http://torrents.thepiratebay.org/369752 . PB.torrent
Спасибо болгарским вольвоводам за эту информацию!
Сообщение alex.belo » 02 ноя 2007, 18:12
Сообщение alex.belo » 10 ноя 2007, 12:25
alex.belo писал(а): Эл. схемы на Volvo, на модели с 1994г. по сегодняшний день(качать с торрента!): http://torrents.thepiratebay.org/369752 . PB.torrent
Спасибо болгарским вольвоводам за эту информацию!
Скачал. Есть схемы по следующим моделям:
V70, V70R, XC70, XC90 2004, 2005 S60, S60R, S80 2004, 2005 S40, V50 2004, 2005 S40, V40 2000, 2001, 2002, 2003, 2004 V70, XC70, XC90 2003 S60, S80 2002, 2003 S80 2000, 2001 V70 2001, 2002 S80 Executive 2000, 2001 S60 2001 S70, V70 2000 S80 P23 1999 S70, V70, C70 1998, 1999 960 1998 C70 1998 850 1997, 1998 960 1994, 1995, 1996 940 1994, 1995 850 1994, 1995, 1996, 1997
Источник статьи: http://volvoclub.biz/forum/viewtopic.php?t=25
Первое и второе поколение volvo S80
В приведенной ниже таблице дается характеристика по каждому модельному ряду Volvo S80 и то, какие двс значатся.
1-е поколение Volvo S80 – 1998, двигателя:
| Модификация | Объем мотора, л | Пропускная способность двс (л. с.) |
|---|---|---|
| S80 AКПП/MКПП Base | 2400 см³ | 140 |
| S80 D5 AКПП/MКПП Base | 2400 см³ | 163 |
| S80 T AКПП Base | 2400 см³ | 200 |
| S80 D5 AКПП/MКПП Base | 2500 см³ | 140 |
| S80 T AT Base | 2800 см³ | 272 |
| S80 T6 AКПП Base | 2900 см³ | 196 |
2-е поколение Volvo S80 – 2006, двигателя:
| Модификация | Объем мотора, л | Пропускная способность двс, л. с. |
|---|---|---|
| S80 MКПП Base | 2000 см³ | 145 |
| S80 D3 AКПП Momentum/Summum/Kinetic | 2000 см³ | 163 |
| S80 T AКПП/MКПП Base | 2500 см³ | 200 |
| S80 T6 AКПП AWD Base | 3000 см³ | 285 |
| S80 AКПП AWD Momentum/Summum/Kinetic | 3200 см³ | 243 |
| S80 AКПП AWD Momentum/Summum/Executive | 4400 см³ | 315 |
Исходя из данной таблицы, становится понятным – автомобили марки вольво класса S80, оснащены самыми передовыми движками, среди которых имеются как малокубатурные, так и с большим объемом. В свою очередь стоит отметить, что текущая таблица дает неполный перечень того, какие модели двигателей на вольво S80 используются по назначению. Есть еще и другие, коих в действительности насчитывается с десяток, плюс ко всему – некоторые устройства двс активно проецировались на стадии ребрендинга, это 2003 год (1-е поколение Volvo S80), 2010 (2-е поколение) и 2013 – также 2-е поколение. Некоторые марки двигателей, в плане своей мощности, получили высокую оценку, как от самих производителей, так и со стороны водителей. Если при 1-ом поколении вольво S80, использовались в основном моторы до 200 л. с., то, уже начиная со 2-го поколения их мощность приравнивалась к 200 л. с. и более. Яркий пример по данному факту – атмосферный двигатель B 8444 S, с восемью цилиндрами. Сюда можно также отнести модель двс – B 6294 T, ну и многие другие.

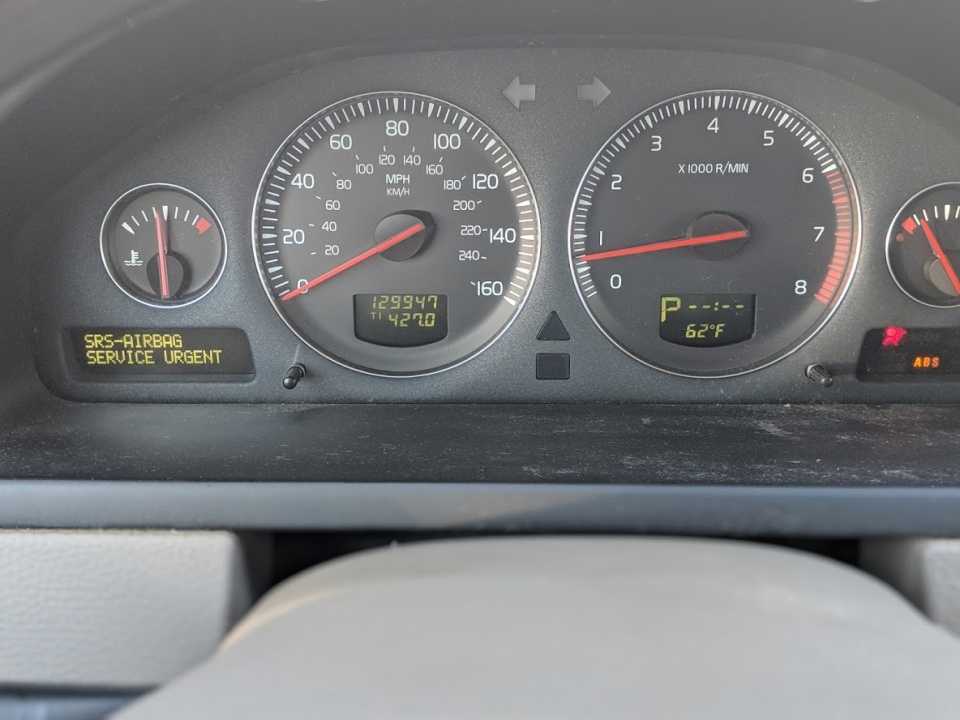

симптомы
Модуль CEM (или коррозионные соединения в CEM) вызывают прерывистые электрические проблемы.
Вот некоторые проблемы, которые вы можете заметить.
- Система безопасности не работает
- Тормоз, пожалуйста, сделайте ошибку безопасного останова на приборной панели
- Проблемы с зажиганием, не заводится машина
- Waring Lights On/Индикаторы не работают
- Дворники включаются случайно
- Руль трудно повернуть
- Подсветка комбинации приборов включается
- Датчики не работают
- Радио работает с перебоями
- Аксессуары перестают работать
- Свет не работает с перерывами
- Дворники не работают или приходят спорадически
- CAN сообщает о неисправности диагностического прибора
- ABS свет включается случайно
- Нет связи с блоком CEM
- Отказ тормоза
- Слабый режим
- Не начинай
- Immo вина
- Двигатель выключается случайно
Это некоторые из наиболее распространенных проблем. Имейте в виду, что вы можете испытывать только один или два из этих симптомов в зависимости от того, как и где произошла ошибка вашей CEM. Некоторые из этих проблем могут быть связаны с неисправным модулем управления кузовом или модулем управления освещением (LCM).
Автомобиль может нормально работать в холодное время, но возникают случайные проблемы с электричеством, когда жарко, холодно или на улице влажно.
