Органы управления и контрольно-измерительные приборы ЗИЛ-130

Расположение органов управления и контрольно-измерительных приборов показано на рис 4 и 5. Контрольная лампа 19 (рис 14) аварийного перегрева ОЖ с линзой красного цвета загорается при температуре жидкости выше 115°С. Датчик находится в верхнем бачке радиатора.

Контрольная лампа 2 дальнего света фар со светофильтром синего цвета загорается при включении дальнего света фар.

Контрольная лампа 5 аварийного падения давления масла

с линзой красного цвета загорается при понижении давления в системе смазки до 0,6-0,3 кгс/см3 (60-30 кПа). Контрольная лампа загорается при включении зажигания и гаснет при работе двигателя. Кратковременное вспыхивание лампы при уменьшении частоты вращения коленчатого вала двигателя не указывает на неисправность системы смазки, если при увеличении частоты вращения коленчатого вала двигателя лампа сразу же гаснет.

Указатель 16 уровня топлива показывает количество топлива в баке, имеет шкалу с делением 0; 1/2; П, соответствующими пустому баку, половине объема и полному объему бака. Указатель действует при включенном зажигании.

Ниже щитка приборов расположены:

Комбинированный выключатель 18 зажигания и стартера. Зажигание и стартер включают поворотом ключа по часовой стрелке в два положения. При первом фиксированном положении включается зажигание, при дальнейшем повороте ключа до упора включается стартер. Выключение зажигания производится поворотом ключа в обратном направлении; стартер при наличии генератора переменного тока не имеет автоматического выключения при увеличении частоты вращения коленчатого вала, поэтому необходимо выключать стартер немедленно, как только двигатель начнет работать.

Ручка 11 управления дроссельной заслонкой карбюратора имеет фиксацию в промежуточных положениях, при вытягивании ручки заслонка открывается. Чтобы закрыть заслонку, следует освободить ручку поворотом вокруг оси и нажать на нее до отказа

Выключатель (ВК26-А2) опознавательных фонарей автопоезда, расположенных на крышке кабины, находится справа от рулевой колонки под приборной панелью.

Ручка 13 управления воздушной заслонкой карбюратора. Вытягивая ручку, можно частично или полностью прикрыть воздушную заслонку и тем самым обогатить рабочую смесь. После прогрева двигателя и начала движения автомобиля ручка должна быть утоплена.

Ручка 14 центрального переключателя света фар может быть плена в трех фиксированных положениях:

При повороте ручки переключателя вправо включаются лампы освещения приборов; вращением этой ручки регулируется также яркость освещения приборов.

Ручка 8 управления заслонкой канала отопителя кабины и устройством для обогрева ветровых стекол. При утопленном положении ручки заслонка закрывается: увеличивается интенсивность обдува ветрового стекла и выключается подача теплого воздуха к ногам водителя. При вытянутом положении ручки заслонка открывается: подача теплого воздуха для обдува ветрового стекла уменьшается и начинается подача теплого воздуха к ногам водителя. Количество теплого воздуха, подаваемого для обдува ветрового стекла и к ногам водителя, можно регулировать, устанавливая ручку в промежуточные положения.

Контрольная лампа 17 указателей поворота с линзой зеленого цвета загорается при включении указателей поворота.

Указатель 4 температуры охлаждающей жидкости показывает температуру жидкости в головке блока цилиндров. Шкала указателя температуры градуирована на 120 С.

Указатель 15 давления масла показывает давление в смазочной системе двигателя в кгс/см2.

Выключатель 12 плафона кабины включает и выключает лампу плафона независимо от положения ручки центрального переключателя света.

Подключение световых приборов

Электропроводка ЗИЛ 131 включает в себя не только основные системы автомобиля, но и различные световые приборы, которые обеспечивают безопасность и комфорт водителя и пассажиров. Для правильной работы световых приборов необходимо установить правильные подключения и соблюдать соответствующие схемы.

Вот основные световые приборы, которые присутствуют в электропроводке ЗИЛ 131:

• Габаритные огни
• Передние и задние фары
• Стоп-сигналы
• Поворотные указатели
• Фонари заднего хода
• Противотуманные фары

Для подключения световых приборов вам потребуются следующие материалы:

• Кабель с соответствующим сечением для каждого прибора
• Разъемы и соединители для подключения проводов
• Предохранители для каждой цепи световых приборов
• Выключатели для управления световыми приборами

Следующая таблица показывает соединения для каждого из этих световых приборов:

Световой прибор	Цвет провода на приборе	Цвет провода на автомобиле	Сечение провода
Габаритные огни	Красный	Зеленый	1 мм²
Передние фары	Желтый	Синий	2 мм²
Задние фары	Белый	Коричневый	2 мм²
Стоп-сигналы	Красный	Красный	1 мм²
Поворотные указатели	Желтый	Черный	2 мм²
Фонари заднего хода	Белый	Фиолетовый	2 мм²
Противотуманные фары	Синий	Коричневый	1 мм²

Важно подключать каждый световой прибор к соответствующему цвету провода на автомобиле и использовать правильное сечение провода для обеспечения надежности и безопасности системы. При подключении световых приборов также необходимо учитывать положение переключателей и предохранителей

Их расположение может различаться в зависимости от конкретной модели ЗИЛ 131

При подключении световых приборов также необходимо учитывать положение переключателей и предохранителей. Их расположение может различаться в зависимости от конкретной модели ЗИЛ 131.

Перед подключением световых приборов рекомендуется изучить схему проводки и консультации с квалифицированным электриком для установки правильных соединений и предотвращения возможных поломок и аварий.

ЗИЛ ЗИЛ 131 Схема электрооборудования автомобиля ЗИЛ-131Н и седельного

114-3733024	Реле электромагнита типа РС523 в сборе	Поиск по номеру
130-3721062	Устройство контактное с крышкой в сборе	Поиск по номеру
130-3722105	Предохранитель 6А	Поиск по номеру
130-3722210	Предохранитель 7,5А	Поиск по номеру
130Т-3704010-А	Выключатель зажигания типа ВК350 в сборе	Поиск по номеру
130Т-3708110-А	Реле включения стартера типа РС502 в сборе	Поиск по номеру
130Т-3709010	Переключатель света центральный типа П44-А в сборе	Поиск по номеру
130Т-3709060-20	Переключатель указателей поворота типа П105А-01	Поиск по номеру
130Т-3714010-Б	Плафон кабины типа ПК201 в сборе	Поиск по номеру
130Т-3715010-А1	Лампа переносная типа ПЛТ67-А в сборе	Поиск по номеру
130Т-3715060-А	Лампа подкапотная типа ПД308-А в сборе	Поиск по номеру
130Т-3721020-02	Сигнал звуковой типа С311-01 в сборе	Поиск по номеру
130Т-3723043	Панель соединительная четырехконтактная типа ПС2-А2 в сборе	Поиск по номеру
130Т-3726038	Фонарь сигнальный типа УП101 в сборе	Поиск по номеру
130Т-3730010	Электродвигатель отопителя типа 192.3730 в сборе (35 Вт)	Поиск по номеру
130Т-3730166	Сопротивление электродвигателя дополнительное типа СЭ300 в сборе	Поиск по номеру
130Т-3803021	Контрольная лампа типа ПД20-Е	Поиск по номеру
130Т-3806040-01	Датчик указателя уровня топлива типа БМ117-Д-Т в сборе	Поиск по номеру
130Т-3808012	Датчик указателя температуры воды типа ТМ-100-В в сборе	Поиск по номеру
130Т-3808014	Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе	Поиск по номеру
131-3702010-11	Реле-регулятор типа РР132А в сборе	Поиск по номеру
131-3703010-А	Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе	Поиск по номеру
131-3703140	Выключатель массы аккумуляторной батареи типа ВК318-Б	Поиск по номеру
131-3705050-Б	Резистор цепи катушки зажигания СЭ326	Поиск по номеру
131-3706010-20	Датчик-распределитель 43.3706 в сборе	Поиск по номеру
131-3707010	Свеча зажигания типа СН307-В в сборе	Поиск по номеру
131-3708010-01	Стартер типа СТ2А в сборе	Поиск по номеру
131-3709036	Переключатель света фар ножной типа П53	Поиск по номеру
131-3710136-Б	Выключатель типа ВК-403 в сборе	Поиск по номеру
131-3710142	Выключатель типа ВК38-Б в сборе	Поиск по номеру
131-3710600-01	Выключатель управления реле типа 4607.3710 в сборе	Поиск по номеру
131-3711010-А	Фара типа ФГ122П в сборе	Поиск по номеру
131-3712010-Б	Фонарь передний типа ПФ133А в сборе	Поиск по номеру
131-3713230-Б	Патроны ламп освещения приборов с проводами типа ПП126-К в сборе	Поиск по номеру
131-3714320	Фонарь освещения кабины типа ФП12-Б в сборе	Поиск по номеру
131-3715020	Штепсельная розетка типа ПС400 в сборе	Поиск по номеру
131-3716010-Б	Фонарь задний типа ФП133А	Поиск по номеру
131-3717010	Фонарь освещения номерного знака типа ФП134 в сборе	Поиск по номеру
131-3720010-А2	Выключатель сигнала торможения типа ВК13-Б в сборе	Поиск по номеру
131-3721300-А	Сигнал-зуммер типа С205-Б в сборе	Поиск по номеру
131-3727012-А	Фара-прожектор типа 17.3711 с рукояткой в сборе	Поиск по номеру
131-3733010	Электромагнит привода воздушного клапана типа РС326 в сборе	Поиск по номеру
131-3734010	Коммутатор транзисторный типа ТК200 в сборе	Поиск по номеру
131-3734012	Вибратор аварийный типа РС 351 в сборе	Поиск по номеру
131-3810090-Б	Манометр давления воздуха в шинах типа МД223-Б в сборе	Поиск по номеру
131-7904044	Фильтр конденсаторный типа ФР132	Поиск по номеру
150Ю-3713240	Патрон контрольной лампы	Поиск по номеру
150Ю-3713300	Переключатель типа П20-А2 в сборе	Поиск по номеру
150Ю-3715020	Штепсельная розетка типа 47К в сборе	Поиск по номеру
150Ю-3722150	Предохранитель термобиметаллический типа ПР2-Б	Поиск по номеру
150Ю-3723032	Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности)	Поиск по номеру
150Ю-3723076	Панель двухконтактная типа ПС4-А2 в сборе	Поиск по номеру
152Ю1-7904030	Фильтр радиопомех цепи катушки зажигания типа ФР82-Ф в сборе	Поиск по номеру
155Ю-3713300	Выключатель типа ВК26-А2 в сборе	Поиск по номеру
157Г-7904200	Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20%	Поиск по номеру
157КЮ-3730020	Электродвигатель вентилятора типа МЭ11 в сборе	Поиск по номеру
164Ю-3716110	Розетка штепсельная прицепа типа ПС300А-100 в сборе	Поиск по номеру
164Ю-3723079	Панель соединительная пятиконтактная типа ПС5 в сборе	Поиск по номеру
164Ю-3726026	Прерыватель указателей поворота типа РС57 в сборе	Поиск по номеру
164Ю-3803025	Контрольная лампа указателей поворота типа ПД20-Д	Поиск по номеру
375-3701010	Генератор типа Г287Б в сборе

banga.ua

Установка зажигания ЗИЛ-130

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм).

При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.

Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, отмеченную «+».

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.

Источник

Соединение приборов системы освещения и сигнализации

Строительные машины и оборудование, справочник

Причины разрядки аккумулятора ВАЗ 2110

Категория:

Электрооборудование автомобилей

Все приборы системы освещенйя и световой сигнализации соединены между собой и с источником тока проводами по однопроводной системе, при которой вторым проводом являются металлические части автомобиля — масса.

Для удобства монтажа провода имеют различную расцветку. Провода, идущие в одном направлении, объединяются в пучки с общей предохранительной оболочкой. Пучки прикреплены на шасси автомобиля скобами. Провода между собой соединены промежуточными колодками с клеммами.

Схема системы освещения и световой сигнализации автомобиля ЗИЛ-130 приведена на рис. 1. В систему входят: две передние фары с двухнитевыми лампами ближнего и дальнего света; два подфарника с двухнитевыми лампами габаритного света и указателя поворотов; колодки соединительных клемм 3; задние фонари с лампами заднего света и лампами стоп-сигнала и указателя поворота; плафон кабины; подкапотная лампа; штепсельная розетка для переносной лампы; штепсельная розетка для прицепа; лампы освещения приборов; контрольная лампа 46 указателя поворотов; контрольная лампа дальнего света фар; главный переключатель света; ножной переключатель света; выключатель плафона; переключатель указателя поворотов с прерывателем и контрольной лампой; включатель стоп-сигнала; тепловые биметаллические предохранители. Система освещения питается от общих источников тока: генератора и аккумуляторной батареи, включенных в систему освещения через клеммы реле-ргегулятора, клеммы замка зажигания, контрольную лампу зарядки батареи, клемму тягового реле стартера и клемму вспомогательного реле. Переключатель указателя поворотов соединен с источниками тока через замок зажигания и действует только при включенном зажигании.

Рис. 1. Схема системы освещения автомобиля ЗИЛ-130

Электрическая цепь на переднюю фару следующая. При питании от батареи: плюсовая клемма батареи — провод — клемма тягового реле стартера — провод — клемма вспомогательного реле 14 стартера — провод — клемма замка зажигания — клемма кнопочного термобиметаллического предохранителя 26 — термобиметаллический предохранитель — главный переключатель света — провод — ножной переключатель — провод — спираль накала лампы передней фары — масса — минусовая клемма батареи.

При питании от генератора ток сначала идет по следующей цепи: плюсовая щетка и клемма Я генератора — провод — клемма Я реле-регулятора — обмотки ограничителя тока и реле обратного тока — клемма Б реле-регулятора — провод — клемма тягового реле стартера и далее по тому же пути, что и для батареи. Проходя через спираль накала лампы на массу, ток возвращается в генератор через минусовую его щетку. По аналогичной цепи ток идет к другим световым точкам.

Читать далее: Уход за системой освещения и световой сигнализации и ее основные неисправности

Категория: — Электрооборудование автомобилей

Диагностика системы и выявление неисправностей

Имея контактно транзисторную систему зажигания, ЗИЛ 130 не застрахован от поломок. Для того чтобы выполнить необходимый ремонт, нужно знать, какие неисправности возможны, уметь их обнаружить и устранить.

Есть несколько признаков, по которым можно определить, что в СЗ есть неполадки:

1. Проблемы с запуском мотора. В этом случае автомобиль с трудом заводится либо не с первого раза. При включении зажигания появляются характерные звуки.
2. При работе мотора в холостом режиме пропадают обороты. Определить необходимость ремонта можно по датчикам. Если показания оборотов отличаются более чем в 500 об/м, то необходим срочный ремонт.
3. Снижается приемистость мотора, падает мощность. Определить это можно по тому, как автомобиль разгоняется при нажатии на педаль газа.
4. Повысился расход горючего. Заметить изменение расхода топлива можно, если знать, сколько расходовалось горючего в разных скоростных режимах.

Если возникают проблемы в СЗ на автомобиле ЗИЛ 130, нужно проверить прохождение тока. Сначала следует проверить выработку искры на свечах зажигания. Для этого новую свечу нужно подключить к высоковольтному проводу и попытаться запустить мотор. Если искра не проскакивает, нужно проверить целостность проводки, качество соединений и контактов, наличие окислений, излишков влаги и т.д.

Если после проверки цепи и устранения неисправностей, проблемы с зажиганием остались, нужно проследить искрообразование в обратном порядке. Для этого необходимо идти по пути от свечи зажигания по высоковольтному проводу к контакту распределителя, затем к катушке, и закончить путь на блоке управления. Для проверки необходимы специальные знания и диагностическое оборудование.

Проверку образования искры на свечах следует сделать на всех цилиндрах. Если она будет отсутствовать только на одной из свечей, то проблему нужно искать на промежутке между этой свечей и распределителем. Если искры нет ни на одной свече, то неисправности следует искать в выходах блока управления и в нем самом.

Как проверить момент зажигания?

Для эффективной работы СЗ важно, чтобы было корректно установлено зажигание, выставлен правильно угол опережения. Позднее поступление искры или слишком раннее может стать причиной неполадок в работе СЗ на авто

При слишком позднем зажигании затруднена процедура воспламенения

В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался

При слишком позднем зажигании затруднена процедура воспламенения. В этом случае рабочая смесь сгорает не полностью, увеличивается расход горючего. При раннем зажигании ТВС не успевает поступить в цилиндры, в результате падает мощность двигателя. Поэтому нужно следить за моментом зажигания, чтобы он не сбивался.

Для проверки момента зажигания своими руками необходимо приготовить тестер и стробоскоп для диагностирования системы, а также схему подключения, по которой будет осуществляться проверка. После того как привод распределителя будет установлен, нужно анализировать показания на диагностических приборах.

После проверки, используя привод и схему можно отрегулировать момент зажигания самостоятельно. В зависимости от полученных результатов можно выставить зажигание, сделав его либо более ранним, либо более поздним. Регулировку нужно выполнять при работе двигателя в разных режимах. Для успешной настройки момента зажигания нужно знать, какие точно должны быть показатели. Если вы не знаете, как выставить правильно зажигание, зазор, лучше регулировку доверить специалистам.

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

Основные элементы:

• источник питания (аккумуляторная батарея и автомобильный генератор);
• накопитель энергии;
• выключатель зажигания;
• блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
• блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
• свечи зажигания;
• высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

• аккумуляция электрической энергии;
• трансформация (преобразование) энергии;
• разделение по свечам зажигания энергии;
• образование искры;
• разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).

Также на эту тему вы можете почитать:

Volvo S40 2003-2013 годов на вторичном рынке

Suzuki Grand Vitara 2005 года на вторичном рынке

Расход топлива Mazda CX 7 не такой большой и не превышает 15 л

Что выбрать: тосол или антифриз?

Карбюратор для ВАЗ 2109 (Лада Самара) прост в обслуживании

Alex S 12 октября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль

Исторический экскурс

Вполне логично, что прошлые наработки завода, а именно комплектующие от тяжелых грузовых авто решено было максимально унифицировать с новым классом:

1. На ЗИЛ 5301 устанавливалась кабина типа 4331;
2. В трансмиссии использовалась коробка передач от ЗИЛ 130.

За 1995 год была изготовлена опытно-промышленная партия из 200 авто, которая приступила к полноценным натурным испытаниям, а видео о новой модели тут же облетела все новостные телеканалы страны:

1. По итогам года результат обкатки признан успешным;
2. Концепция «мерседесовского шасси» одобрена в качестве платформы;
3. Базовой моделью фургона стал ЗИЛ-5301 с трехсекционным кузовом объемом 15,5 м. куб.;
4. Серия ЗИЛ 5301 получила собственное имя «Бычок», из-за кабины с высоким расположением фар, напоминавшим очертания животного;
5. За 1996 год выпуск «Бычков» составил 1350 автомобилей.

Конструкторы пытались максимально унифицировать детали нового грузовика

Особенности электрооборудования

На автомобиле использовалась традиционная для отечественного автопрома:

1. Однопроводная схема, где роль второго провода выполняет металлический кузов автомобиля;
2. Все электрооборудование рассчитано на напряжение 12 В;
3. Стартер работает от напряжения 24 В (для этого устанавливается второй аккумулятор);
4. Основные цепи защищены плавкими предохранителями;
5. В качестве основы согласно унификации деталей использовалась электропроводка ЗИЛ 4331 – преемника ЗИЛ 130.

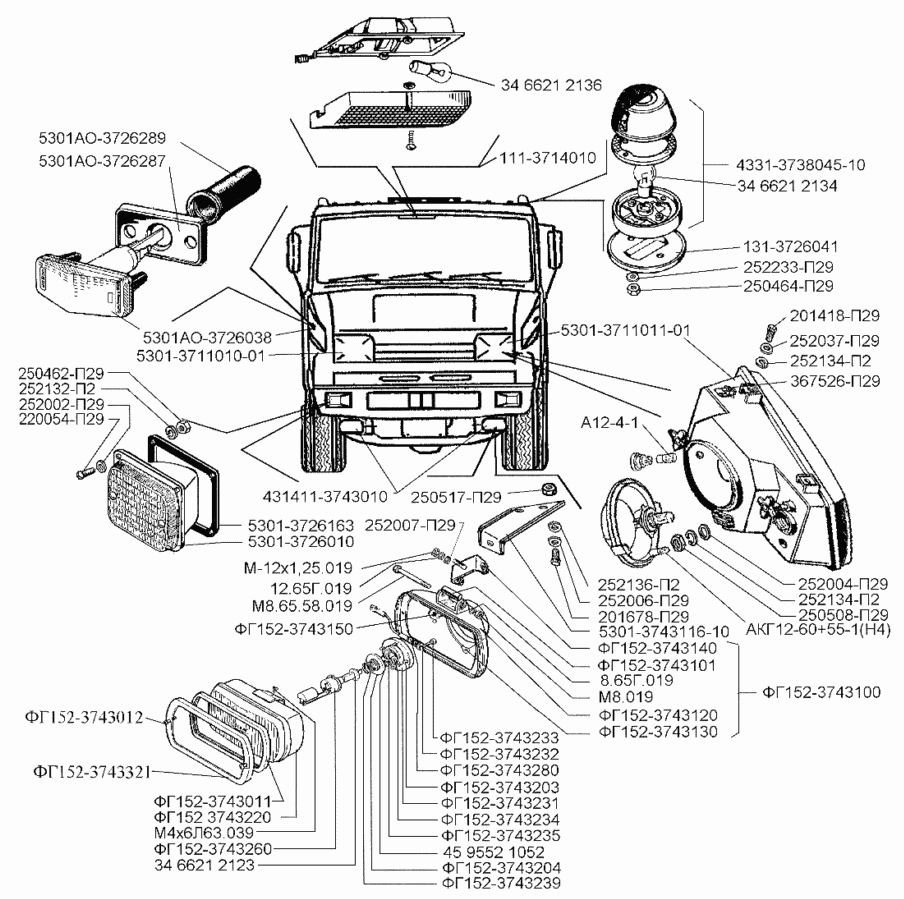

Заводская инструкция указывала каталожные индексы применяемых деталей

Особенности проводки кабины

Унаследовав от «больших» собратьев высокую кабину, конструкторами без особых изменений была задействована и внутрисалонная схема проводки ЗИЛ Бычок.

Это позволило:

1. удешевить расходы на сборку;
2. а для потребителей – предложена приемлемая цена на «развозной» городской грузовик.

Фото кабины, унифицированной со старшими моделями прошлых лет

Старая кабина унаследовала и некоторые «особенности» предшественника.

В связи с чем, эксплуатирующие данный автомобиль владельцы вынуждены были своими руками дорабатывать недочеты, а именно:

1. мощности электрического насоса омывателя не хватало, поскольку вода вначале подавалась на правую щетку, затем на среднюю и только потом на щетку стеклоочистителя со стороны водителя;
2. дополнительная врезка в капот двух распылителей решала проблему.

Панель приборов

Основные трудности в эксплуатации возникают в работе:

1. замка зажигания;
2. выключателя массы (расположен за аккумуляторным ящиком).

В панели приборов использовалась модернизированная проводка ЗИЛ 4331

Цветная электрическая схема электрооборудования ЗИЛ 131 и 130 с описанием проводов

Автомобиль ГАЗ 31105ГАЗ 3110ГАЗ 2705 — Газель Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Особенности электрооборудования

С 1966 по 1086 год ЗИЛ 131 выпускался в неизменном виде (автор видео — Иван Зенкевич PRO автомобили).

Затем вышли три его модификации:

• с карбюраторным двигателем;
• с дизельным двигателем;
• с неэкранированной проводкой для гражданских нужд.

Грузовик имеет высокие эксплуатационные качества, но кроме них в его конструкции есть особенности, которые отечественные производители не применяли на других машинах:

• установлен бензиновый двигатель с 8-ю V-образным расположением цилиндров, имеющий 16 клапанов;
• традиционная система зажигания заменена на бесконтактную, оборудованную электронным коммутатором;
• использование экранированной герметичной электропроводки позволило эксплуатировать ЗИЛ 131 в любых погодных условиях.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

• обрыва цепи;
• повреждения токоведущих элементов: жил, контактов, проводов;
• плохого контакта в местах соединения;
• окисление клемм и контактов;
• повреждения изоляции;
• отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

Электрическая схема

В грузовом автомобиле ЗИЛ 131 установлена однопроводная система электрооборудования с номинальным напряжением 12 В. С корпусом машины соединены минусовые клеммы источников питания.

Фотогалерея «Схемы электрооборудования ЗИЛ»

Видео «О двигателе ЗИЛ 131 »

В этом ролике рассказывается о двигателе ЗИЛ 131 с описанием его работы (автор видео — Азбука Автозапчастей Острогожск).

Электропроводка ЗИЛ 131

Электропроводка ЗИЛ 131 — основная система электропитания и сигнализации, необходимая для правильной работы автомобиля. Она включает в себя различные элементы, такие как провода, реле, предохранители и выключатели, которые обеспечивают передачу электрической энергии и сигналов между различными компонентами автомобиля.

Цель электропроводки ЗИЛ 131 — обеспечить правильную работу всех электрических систем и компонентов автомобиля. Это включает в себя систему зажигания, световое оборудование, системы вентиляции, нагрева и кондиционирования, систему зарядки аккумуляторной батареи и систему управления двигателя.

Для удобства понимания электропроводки ЗИЛ 131, существуют цветовые схемы, которые помогают определить правильное подключение проводов и элементов. На схеме обозначаются различные цвета проводов и соединения, а также реле и выключатели, которые отвечают за различные функции.

Например, на цветовой схеме электропроводки ЗИЛ 131 провода могут быть обозначены следующим образом:

• Красный: провод питания (+)
• Черный: провод заземления (-)
• Желтый: провод световых приборов
• Зеленый: провод системы зажигания
• Синий: провод сигнализации и сигналов

Кроме того, на схеме могут быть указаны различные реле и выключатели, которые отвечают за различные функции автомобиля. Например, реле габаритов, реле стартера, реле генератора и др.

Реле	Значение
Реле габаритов	Включает задние и передние габаритные огни
Реле стартера	Включает стартер для запуска двигателя
Реле генератора	Управляет работой генератора и зарядки аккумуляторной батареи

Таким образом, правильная электропроводка ЗИЛ 131 очень важна для правильной работы автомобиля. Цветовые схемы и подробные объяснения помогают разобраться в подключении проводов и элементов и обеспечить надежную и безопасную работу автомобиля.
