13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Электросхема ВАЗ 1111 ОКА

Фары;
Передние указатели поворота;
Датчик включения электровентилятора;
Звуковой сигнал;
Электровентилятор системы охлаждения двигателя;
Боковые указатели поворота;
Датчик момента новообразования;
Свечи зажигания;
Катушка зажигания;
Электродвигатель насоса омывателя ветрового стекла;
Аккумуляторная батарея;
Генератор;
Датчик контрольной лампы давления масла;
Электромагнитный клапан карбюратора;
Датчик температуры охлаждающей жидкости;
Выключатель света заднего хода;
Коммутатор;
Штепсельная розетка для переносной лампы;
Датчик уровня тормозной жидкости;
Стартер;
Моторедуктор очистителя ветрового стекла;
Реле-прерыватель указателей поворота и аварийной сигнализации;
Реле включения дальнего света фар;
Реле включения ближнего света фар;
Реле включения стартера;
Реле включения электровентилятора;
Блок предохранителей;
Реле-прерыватель контрольной лампы стояночного тормоза;
Реле-прерыватель очистителя ветрового стекла;
Выключатель очистителя и омывателя заднего стекла;
Выключатель обогрева заднего стекла;
Выключатель заднего противотуманного фонаря;
Выключатель контрольной лампы воздушной заслонки карбюратора;
Предохранитель цепи противотуманного света;
Контрольная лампа воздушной заслонки карбюратора;
Выключатель аварийной сигнализации;
Выключатель наружного освещения;
Реле включения обогрева заднего стекла;
Переключатель электродвигателя вентилятора отопителя;
Выключатель стоп-сигнала;
Прикуриватель;
Дополнительный резистор электродвигателя вентилятора отопителя;
Реле выключателя зажигания;
Выключатель зажигания;
Трехрычажный переключатель;
Плафон освещения салона;
Выключатели плафона, расположенные в стойках дверей;
Комбинация приборов;
Выключатель контрольной лампы стояночного тормоза;
Датчик указателя уровня и резерва топлива;
Электродвигатель вентилятора отопителя;
Задние фонари;
Моторедуктор очистителя заднего стекла;
Элемент обогрева заднего стекла;
Фонари освещения номерного знака;
Задний противотуманный фонарь;
Электродвигатель насоса омывателя заднего стекла;А – Порядок условной нумерации штекеров в колодке датчика момента искрообразования;Б – Порядок условной нумерации штекеров в колодках моторедукторов очистителей ветрового и заднего стекол и реле-прерывателя очистителя ветрового стекла;В – Порядок условной нумерации штекеров в колодках выключателя зажигания и трехрычажного переключателя;Г – Порядок условной нумерации штекеров в колодках комбинации приборов

Схема предохранителей ВАЗ-1111 и 11113

Блок плавких вставок расположен в нижней части панели приборов со стороны водителя. Сверху узел защищен быстросъемной пластиковой крышкой с пружинным фиксатором. На машине применяются предохранители устаревшего цилиндрического типа. Список вставок нанесен на внешней стороне крышки.

Обозначения предохранителей на крышке

В случае установки на ВАЗ-1111 или 11113 противотуманной фары, она защищается отдельной вставкой (номинал 8А), размещенной на жгуте проводки рядом с клавишей управления.

Список предохранителей с описанием защищаемых цепей на машинах с карбюраторным двигателем:

Номер на схеме	Номинал, А	Защищаемые элементы
1	16	привод крыльчатки отопителя; реле и температурный датчик пуска мотора вентилятора в системе охлаждения; пусковое реле цепей обогрева стекла в задней двери; системы очистки и подачи жидкости на заднее стекло.
2	8	клапан на карбюраторе; системы очистки и подачи жидкости на лобовое стекло; указатели поворота и аварийной сигнализации; индикация заднего хода; цепи возбуждения генератора; система контроля уровня тормозной жидкости и положения рычага стояночного тормоза; индикатор аварийного давления масла, указателей поворота и положения рукоятки «подсоса» в карбюраторе; отображение температуры двигателя; индикация запаса топлива; контрольные лампы состояния заряда аккумулятора и аварийного остатка бензина в баке.
3	8	Дальний свет левого борта и индикаторная лампа в комбинации приборов.
4	8	Дальний свет правого борта.
5	8	Ближний свет по левой стороне автомобиля.
6	8	Аналогично по правой стороне
7	8	Габаритные огни по левой стороне (спереди и сзади), подсветка регистрационного знака и индикатор включения «габаритов» (в комбинации приборов)
8	8	Габариты правого борта, система подсветки гнезда прикуривателя и комбинации приборов
9	16	Работа повторителей поворота в режиме аварийной сигнализации, нити обогрева заднего стекла вместе с управляющим реле
10	16	мотор системы охлаждения радиатора; реле пуска электродвигателя вентилятора; клаксон; гнездо переносной лампы; система подсветки в салоне; прикуриватель; сигналы торможения.

Рядом с блоком предохранителей установлена рамка с пятью реле следующего назначения:

включения и отключения электродвигателя вентилятора;
активации ближнего света;
выбора режимов работы дальнего света;
системы пуска двигателя стартером;
нитей электрического обогрева двери задка.

Внешний вид блока реле на автомобиле «Ока»

Все используемые на ВАЗ/СЕАЗ 1111 и 11113 реле однотипные, что упрощает ремонт автомобиля в полевых условиях.

Замена реле указателей поворотов продемонстрирована в ролике, снятом автором Sergey Neverov.

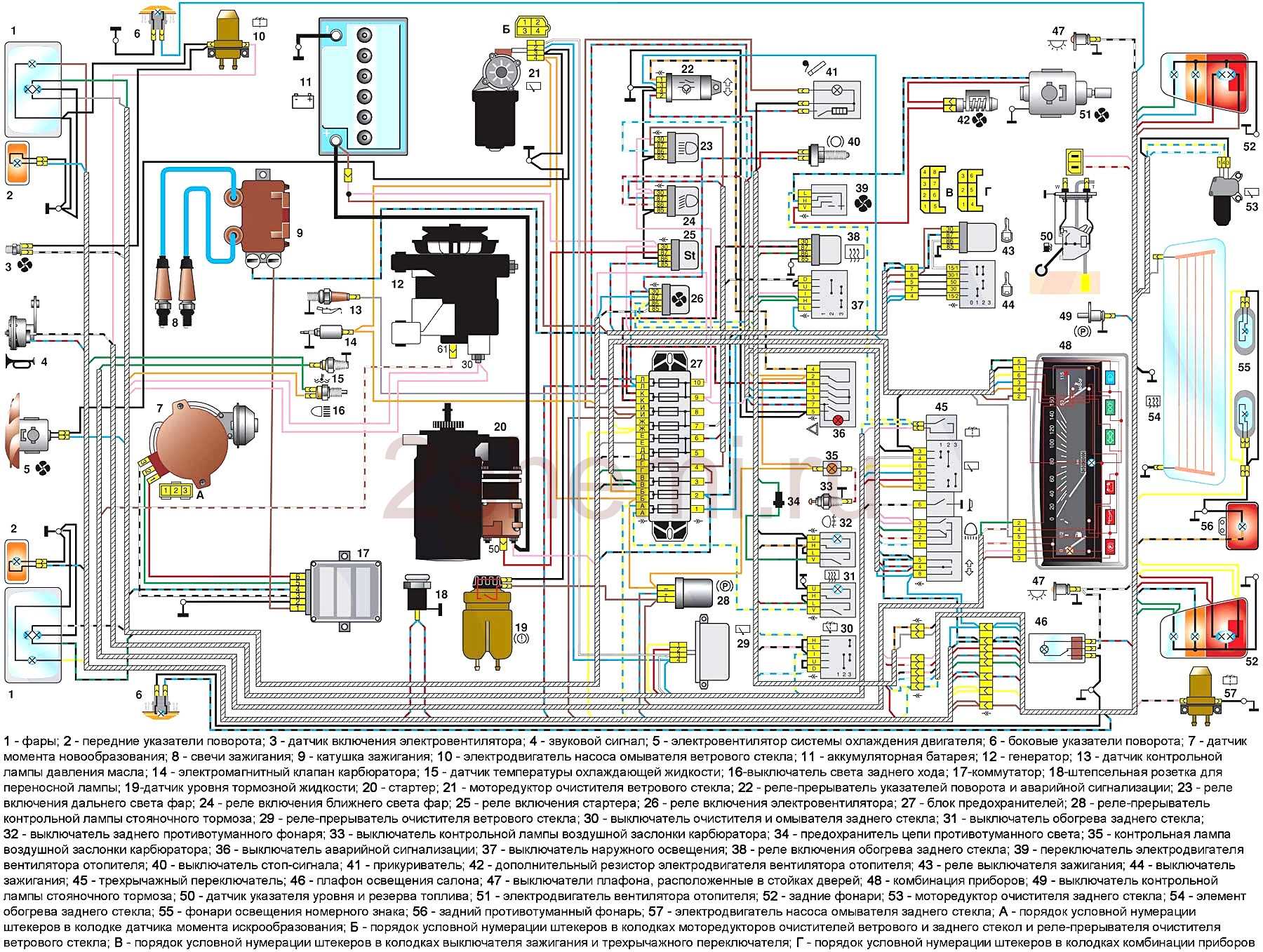

Электросхема ВАЗ-1111 с обозначениями

Перечень элементов, указанных на схеме:

1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
2 — передний указатель поворота;
3 — головной прибор освещения;
4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
5 — предупредительный звуковой сигнал (клаксон);
6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
7 — моторчик привода насоса омывателя фронтального стекла;
8 — распределительный датчик системы зажигания;
9 — свинцово-кислотный аккумулятор;
10 — электромотор для пуска двигателя;
11 — контроллер системы зажигания;
12 — свечи, установленные в головке блока цилиндров;
13 — катушка системы зажигания;
14 — генератор переменного тока;
15 — индикатор температуры жидкости в рубашке охлаждения;
16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
17 — разъем для установки переносного светильника;
18 — контроллер работы стеклоочистителя;
19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
20 — концевой переключатель положения педали тормоза;
21 — мотор привода трапеции дворников на переднем стекле;
22 — электромагнит, расположенный в клапане карбюратора;
23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
24 — контроллер стартера;
25 — реле управления работой фар (ближний свет);
26 — аналогичный узел для дальнего света;
27 — контроллер указателей направления поворота и «аварийки»;
28 — гнездо прикуривателя;
29 — переключатель скоростей моторчика системы отопления;
30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
31 — переключатель режимов работы внешнего освещения;
32 — блок плавких вставок;
33 — дополнительный защитный элемент для противотуманных ламп;
34 — контроллер управления обогревом заднего стекла;
35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
37 — управление работой системы очистки заднего стекла (совместно с омывателем);
38 — переключатель режима работы обогрева стекла;
39 — клавиша задней «противотуманки»;
40 — индикатор открытой пусковой заслонки в карбюраторе;
41 — кнопка управления аварийной сигнализацией;
42 — замок зажигания;
43 — распределительное реле системы зажигания;
44 — мотор крыльчатки вентилятора системы отопления;
45 — указатель количества бензина в баке;
46 — переключатель салонного освещения, расположенный на центральной стойке;
47 — комбинация приборов;
48 — управление фронтальным стеклоочистителем;
49 — включение омывателя ветрового стекла;
50 — кнопка управления клаксоном;
51 — рычаг изменения режимов работы головного освещения;
52 — рычаг управления указателями поворотов;
53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
54 — плафон внутрисалонного освещения;
55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
56 — моторчик привода насоса омывателя стекла на задней двери;
57 — кормовой блок-фонарь;
58 — противотуманный сигнал, расположенный на задней части машины;
59 — система подсветки регистрационного знака;
60 — нити обогрева стекла двери задка;
61 — мотор привода щетки кормового стеклоочистителя.

Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.

Электросхема комбинации приборов ВАЗ 1111 ОКА

Датчик указателя температуры охлаждающей жидкости;
Указатель уровня топлива с контрольной лампой резерва;
Контрольная лампа уровня тормозной жидкости и стояночной тормозной системы;
Контрольная лампа давления масла;
Указатель температуры охлаждающей жидкости;
Блок предохранителей;
Выключатель зажигания;
Выключатель контрольной лампы стояночной тормозной системы;
Реле-прерыватель контрольной лампы стояночной тормозной системы;
Датчик уровня тормозной жидкости;
Датчик контрольной лампы давления масла;
Датчик указателя уровня и резерва топлива.

Электросхема комбинации приборов ВАЗ 1111 ОКА – часть 2

Контрольная лампа дальнего света фар;
Указатель температуры охлаждающей жидкости;
Контрольная лампа габаритного света;
Контрольная лампа указателей поворота;
Лампа освещения комбинации приборов;
Контрольная лампа разряда аккумуляторной батареи;
Контрольная лампа давления масла;
Указатель уровня и резерва топлива;
Контрольная лампа резерва топлива;
Контрольная лампа стояночной тормозной системы и уровня тормозной жидкости.

Описание электрической схемы.

1 — фары;
2 — передние указатели поворота;
З — датчик включения электровентилятора;
4 — звуковой сигнал;
5 — электровентилятор системы охлаждения двигателя;
6 — боковые указатели поворота;
7 — датчик момента искрообразования;
8 — свечи зажигания; 9 — катушка зажигания;
10 — электродвигатель насоса омывателя ветрового стекла;
11 — аккумуляторная батарея;
12 — генератор;
13 — датчик контрольной лампы давления масла;
14 — электромагнитный клапан карбюратора;
15 — датчик температуры охлаждающей жидкости;
16 — выключатель света заднего хода;
17 — коммутатор;
18 — штепсельная розетка для переносной лампы;
19 — датчик уровня тормозной жидкости;
20 — стартер;
21 — моторедуктор очистителя ветрового стекла;
22 — реле-прерыватель указателей поворота и аварийной сигнализации;
23 — реле включения дальнего света фар;
24 — реле включения ближнего света фар;
25 — реле включения стартера;
26 — реле включения электровентилятора;
27 — блок предохранителей;
28 — реле-прерыватель контрольной лампы стояночного тормоза;
29 — репе-прерыватель очистителя ветрового стекла;
30 — выключатель очистителя и омывателя заднего стекла;
31 — выключатель обогрева заднего стекла;
32 — выключатель заднего противотуманного фонаря;
33 — выключатель контрольной лампы воздушной заслонки карбюратора;
34 — предохранитель цепи противотуманного света;
35 — контрольная лампа воздушной заслонки карбюратора;
36 — выключатель аварийной сигнализации;
37 — выключатель наружного освещения;
38 — реле включения обогрева заднего стекла;
39 — переключатель электродвигателя вентилятора отопителя;
40 — выключатель стоп-сигнала;
41 — прикуриватель;
42 — дополнительный резистор электродвигателя вентилятора отопителя;
43 — реле выключателя зажигания;
44 — выключатель зажигания;
45 — трехрычажный переключатель;
46 — плафон освещения салона;
47 — выключатели плафона, расположенные в стойках дверей;
48 — комбинация приборов;
49 — выключатель контрольной лампы стояночного тормоза;
50 — датчик указателя уровня и резерва топлива;
51 — электродвигатель вентилятора отопителя;
52 — задние фонари;
53 — моторедуктор очистителя заднего стекла;
54 — элемент обогрева заднего стекла;
55 — фонари освещения номерногознака;
56 — задний противотуманный фонарь;
57 — электродвигатель насоса омывателя заднего стекла;
А — порядок условной нумерации штекеров в колодке датчика момента искрообразования;
Б — порядок условной нумерации штекеров в колодках моторедукторов очистителей ветрового и заднего стекол и реле-прерывателя очистителя ветрового стекла;
В — порядок условной нумерации штекеров в колодках выключателя зажигания и трехрычажного переключателя;
Г — порядок УСЛОВНОЙ нумерации штекеров В КОЛОДКАХ комбинации приборов.

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

Новая ЛАДА Калина;
ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
Производство ЛАДА Ларгус и Nissan Almera;
ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Распространенные неисправности

Все неисправности в работе Ока можно условно разделить на несколько групп:

Выход из строя самого прибора. К примеру, если речь идет о фарах, то в них могут перегореть лампы. Если отказывается работать система обогрева заднего стекла, то возможно, неисправен сам узел.
Обрыв электропроводки. Как правило, такая проблема более актуальна для проводов, которые уложены в местах, где присутствуют движущиеся или трущиеся элементы. К примеру, провода от замков дверей укладываются в сами двери, а для подключения к блоку предохранителей они укладываются в специальные резиновые гофры. Несмотря на такую защиту, в гофре провода также могут переломиться.
Нет контакта. Отсутствие контакта может быть обусловлено как оборванным проводом, так и окислением контакта, в некоторых случаях он может просто отойти от гнезда установки. При окислении проблема решается путем зачистки.
Перегорел предохранитель или реле. Такое особенно часто случается в автомобилях, где присутствуют скачки напряжения. Предохранитель просто не выдерживает мощность бортовой сети и выходит из строя, таким образом защитив прибор от перегорания. Если в вашем автомобиле действительно имеются скачки напряжения, то необходимо либо произвести проверку бортовой сети самостоятельно, либо обратиться к электрику.
Также одной из наиболее распространенных неисправностей является разряд аккумулятора. С такой проблемой автовладельцы обычно сталкиваются с наступлением холодов, в некоторых случаях она может быть обусловлена неправильным техническим обслуживанием (автор видео — канал Milin0915).

Общая схема

Общая схема электрооборудования ВАЗ 11113 представлена ниже:

1 – повторитель поворотника; 2 – поворотник передний; 3 – фара; 4 – эл. мотор вентилятора с-мы охлаждения; 5 – сигнал; 6 – датчик включения вентилятора; 7 – эл. мотор насоса омыва; 8 – датчик момента подачи искры; 9 – АКБ; 10 – стартер; 11 – коммутатор; 12 – свечи; 13 – катушка; 14 – генератор; 15 – температурный датчик; 16 – датчик давления масла; 17 – розетка на 12 В; 18 – реле мех-ма стеклоочистителя; 19 – датчик уровня тормозной ж-сти; 20 – выключатель стоп-сигнала; 21 – эл. мотор стеклоочистителя; 22 – эл. магнитный клапан карбюратора; 23 – выключатель фонаря заднего хода; 24 – реле стартера; 25 – реле включения ближнего света; 26 – реле включения дальнего света; 27 – реле аварийного сигнала; 28 – прикуриватель; 29 – переключатель эл. мотора печки; 30 – доп. резистор эл. двигателя печки; 31 – выключатель освещения; 32 – предохранительный блок; 33 – предохранитель цепи питания ПТФ; 34 – реле включения обогревателя заднего стекла; 35 – реле включения эл. мотора вентилятора с-мы охлаждения; 36 – реле-прерыватель контрольки стояночного тормоза; 37 – выключатель обогревателя и омывателя заднего стекла; 38 – выключатель обогревателя заднего стекла; 39 – выключатель заднего ПТФ; 40 – контролька подсоса карбюратора; 41 – выключатель аварийной сигнализации; 42 – замок зажигания; 43 – реле зажигания; 44 – эл. мотор печки; 45 – топливный датчик; 46 – выключатель плафона; 47 – приборная доска; 48 – переключатель очистителя лобового стекла; 49 – выключатель насоса омывателя стекла; 50 – выключатель сигнала; 51 – переключатель света; 52 – переключатель поворотников; 53 – выключатель сигнальной лампы стоп-сигнала; 54 – салонный плафон; 55 – выключатель контрольки подсоса карбюратора; 56 – эл. мотор омывателя заднего стекла.

Для удобства обслуживания и поиска неисправностей проводка, соединяющая между собой компоненты электроборудования имеет цветовую раскраску. Соединение приборов с проводами осуществляется разными способами – через колодки, зажимом гайками, посредством посадочных гнезд (лампочки). Во всех случаях разъединение проводки выполняется легко и не особо затрудняет демонтаж элекроприборов при обслуживании.

Электросхема объединяет в себя все компоненты, относящиеся к электрооборудованию. Все составляющие можно между собой разделить по двум критериям:

Назначение;
Выполняемые функции;

Особенность. электросхемы является переплетание определенных участков цепей питания, особенно это касается блока предохранителей. То есть, один предохранитель может отвечать за работу электроприборов, которые между собой никак не взаимодействуют.

Электросхема подключения реле 602.3747 к системе управления сцеплением ВАЗ 1111 ОКА

А1 – Датчик скорости 351.3843;
А2 – Катушка зажигания*;
АЗ – Коммутатор системы зажигания*;
А4 – Реле ЭПС 602.3747;
HL1 – Лампа индикации включения воздушной заслонки типа А12-1,2*;
HL2 – Лампа индикации тока электромагнита (контрольная лампа ЭПС) типа А12-1,2*;
СВ1 – Аккумуляторная батарея*;
L1 – Электромагнит типа 12.3747;
S1 – Концевой выключатель положения воздушной заслонки*;
S2 – Концевой выключатель положения акселератора**;
S3 – Выключатель на рычаге КПП*;
SA1 – Переключатель режимов ЭПС***;
ПР1 – Предохранитель 8 А*.Примечание:
* Штатно используемое оборудование на автомобиле Ока.
** Размыкание контактов происходит в начале хода педали акселератора.
*** Положения клавишного переключателя SA1:
1 – ЭПС выключено;
2 – ЭПС включено;
3 – ЭПС включено, режим ТДУ включен.

Что входит в электросхему Оки?

В состав электрики автомобиля входят следующие компоненты:

система зажигания бесконтактного типа;
замок зажигания с контактной группой и вспомогательными реле;
генератор переменного тока со встроенным регулирующим узлом;
электрический двигатель постоянного тока, используемый для запуска силового агрегата;
система внешнего освещения и аварийной сигнализации, совместно с проводкой и элементами управления;
звуковой сигнал, предупреждающий остальных участников дорожного движения;
очистители и омыватели переднего и заднего стекла;
электрический подогрев поверхности стекла на двери задка;
управление системой подачи воздуха через отопитель;
комбинация приборов с контрольными индикаторными лампами;
блок предохранителей, защищающий цепи от работы с чрезмерной силой тока (возникающей при коротком замыкании или при неисправности компонентов).

Источниками напряжения для работы электрики являются:

Аккумуляторная батарея, расположенная в моторном отсеке. Устройство используется для пуска силового агрегата и обеспечения электроэнергией потребителей при неработающем двигателе.
Генератор, имеющий привод от коленчатого вала мотора. Изделие предназначено для восполнения заряда батареи и обеспечивает работу электрики в процессе движения автомобиля.

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.
