Прикуриватель не работает шевроле ланос – Не работает прикуриватель на Шевроле Ланос
Автомобиль: Шевроле Ланос.Спрашивает: Александр Смирнов.Вопрос: не работает прикуриватель на Шевроле Ланос, в чём может быть проблема?
Перестал работать прикуриватель. Предохранитель проверил., даже для надёжности заменил, всё равно не пашет. Перестал работать после того, как я воткнул в него 2 Амперную зарядку для планшета.
Благодарю за советы, хочу по теплу починить. А то по работе очень мне нужен он.
Не работает прикуриватель на Шевроле Ланос? Починим!
Прикуриватель вблизи.
Прикуриватель на этом авто располагается на тоннеле пола возле передней панели.
Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор.
The following two tabs change content below.
Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!
Основные неисправности
Проверьте фиксацию прикуривателя в гнезде.
Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.
Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись. Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.
Выход из строя предохранителя
Расположение блока предохранителей в салоне.
Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F10. Он 15 Ампер.
Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель. Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме.
Поломка прикуривателя
Внешний осмотр.
Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя. Если оно есть, то неисправен сам прикуриватель. В вашем случае скорее всего так.
Отлично подходит прикуриватель от ВАЗ-2108.
Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки.
Можно запитаться от аккумулятора напрямую! Об этом в видео ниже.
carfrance.ru
Не работает прикуриватель на Шевроле Ланос
Гнездо прикуривателя на легковом автомобиле Шевроле Ланос (Chevrolet Lanos) установлено на облицовке тоннеля пола рядом с передней панелью.
В настоящее время, оно чаще используется не по его прямому назначению, а для подсоединения к нему различных дополнительных потребителей электрической энергии, таких как: навигатор, зарядное устройство сотового телефона, автомобильного пылесоса, компрессора для подкачки шин и т.д.
При прямом использовании прикуривателя, которое возможно только при включённом зажигании, заключающемся в нагреве пластин до температуры, которая позволяет зажечь сигарету, основной неисправность является его не фиксация в гнезде.
Ещё одна, часто встречающаяся неисправность, это перегорание пятнадцати амперного предохранителя F10. Он синего цвета, а его местом расположения является монтажный блок, устроенный в левой передней боковине кузова в районе ног водителя. Этот предохранитель, защищает только электрическую цепь прикуривателя, и при его перегорании не будет работать только он один.
А вот выход из строя этого предохранителя F10 связан в основном с использованием гнезда прикуривателя, как розетки для подсоединения к нему дополнительных устройств.
Происходит это либо из-за несоответствия размеров штекера, диаметру гнезда прикуривателя, либо подсоединяется устройство (например, мощный автомобильный компрессор) чей пусковой ток больше номинала предохранителя равного 15-ти амперам.
Устранить перегорание предохранителя не так сложно, отрыл крышку монтажного блока, взял пинцет, закреплённый на этой же крышке, нашёл по схеме место расположения перегоревшего предохранителя F10, а затем вытащил его и установил новый.
Но бывают случаи, когда сгорает не только предохранитель F10, но и в результате высокой температуры, которая образуется в момент короткого замыкания внутри гнезда прикуривателя, плавится специально установленная под плюсовой контакт шайба.
В этом случае придётся менять не только предохранитель, но и само гнездо прикуривателя, которое достаточно легко можно вынуть с места установки при помощи плоской отвертки.
предохранителей Замена и реле Шевроле Ланос
Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.
На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…
…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.
Отжав две защелки пружинные, снимаем крышку монтажного блока.
извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.
малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…
…нажимаем на фиксатор крышки…
…и снимаем левой крышку обивки боковины.
На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.
С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера
РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель
Где находятся предохранители на Шевроле и ДЭУ Ланос
Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.
На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:
- Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
- Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
- Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
- Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
- Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека
Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.
Daewoo Sens: Плавкие предохранители и реле автомобиля
Daewoo Sens / Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo Sens / Электрооборудование / Плавкие предохранители и реле автомобиля
Расположение предохранителей в блоке (в салоне автомобиля):
Расположение предохранителей и реле в блоке (в моторном отсеке)
Цепи, находящиеся под напряжением в зависимости от положения ключа зажигания
автомобиля
| Питание | № предохранителя | Ток, А | Защищаемая цепь |
| Блок предохранителей салона | |||
| +30 Батарея | F1 F2 F3 F4 F5 F6 F7 | 10 10 1 5 — 10 10 1 5 | Лампы освещения салона и багажника, задние противотуманные огни Часы, реле звукового сигнала, выключатель наружного освещения, контрольная лампа открытой двери, диагностика Аварийная световая сигнализация Не используется Контроллер, реле питания, форсунки Аудиосистема (цепь от аккумуляторной батареи) Лампы «стоп» и дополнительного сигнала торможения |
| 15 С АСС | D8 F9 F10 | Диод 10 15 | Концевой выключатель двери Аудиосистема (выключатель зажигания) Прикуриватель |
| 15 Зажигание 1 | F11 F12 F13 F14 F15 F16 F17 | 10 15 — 15 15 15 15 | Комбинация приборов, часы, реле звукового сигнала, обогрев стекла задка Ламы заднего хода Не используется Генератор Модуль зажигания Указатели поворотов Контроллер |
| 15 А Зажигание 2 | F18 F19 F20 | 20 20 20 | Передний стеклоочиститель и смыватель Реле токообогрева стекла задка, реле электродвигателя вентилятора Электродвигатель отопителя (первая, вторая, третья скорость) |
| Блок предохранителей моторного отсека | |||
| +30 Батарея | Ef1 Ef2 EfЗ Ef4 Ef5 Ef6 Ef7 Еf8 Еf9 | 80 30 30 30 30 40 30 30 — | Главный предохранитель Выключатель зажигания (система зажигания иОМ1) Выключатель зажигания (система зажигания иОМ2) Электродвигатель вентилятора радиатора Не используется Не используется Токообогреватель стекла задка Электродвигатель отопителя (четвертая скорость) Не используется |
| 56а | Ef10 | 20 | Дальний свет фар |
| 56b | Ef11 Ef12 | 10 10 | Ближний свет (левая фара) Ближний свет (правая фара) |
| 58L 58R | Ef13 Еf14 | 10 10 | Габаритные ламы (левые), подсветка приборов Габаритные лампы (правые), лампы освещения номерного знака |
| +30 Батарея | Еf15 Ef16 Ef17 Еf18 Ef19 Ef20 | — 15 10 — 25 20 | Не используется Электрический бензонасос Звуковой сигнал Не используется Реле фар (клемма «30»), дальний свет (блик) Реле включения подсветки (клемма «30») |
Техническая характеристика стартера UKF-50006, Снятие и установка стартера
Техническая характеристика стартера иКР 50006
Номинальное напряжение, В Номинальная мощность, кВт Ток
холостого хода. А, не более Ток при номинальной мощности А, не более Крутящий
моме …
Другое на сайте:
Проверка тормозной системы
Помните, что вырабатываемая при функционировании тормозных механизмов пыль может
содержать чрезвычайно вредный для здоровья человека асбест. Ни в коем случае не
сдувайте пыль сжатым воздухом и не …
Замена и проверка вакуумного насоса сервопривода тормозного усилителя (дизельные
модели)
Замена
Вакуумный насос создает разрежение, необходимое для работы усилителя тормозов. Насос
установлен на генераторе и приводится от его вала.
ПОРЯДОК ВЫПОЛНЕНИЯ
Ослабьте н …
Каталитический преобразователь
Все автомобили Corsa и Tigra с бензиновыми и дизельными двигателями серийно оборудуются
каталитическими преобразователями для очистки отработавших газов двигателя.
Каталитический преобразователь …
Полное описание Реле и предохранителей Шевроле Ланос
схема предохранителей шевроле ланос В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата. Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Схема предохранителей шевроле ланос, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны.
Реле, находящееся на кронштейне, лучше извлечь рукой. Приходится глушить отключением массы, но после включения массы, даже без ключа зажигания, лампочки на приборной доске светятся.
Остальное электрооборудование всё кроме магнитолы работает. Сигнализация есть, без дистанционного пуска, стала срабатывать через. Говорят залипло реле зажигания, но такого в описании электро приборов я не нашёл. Если можете помогите советом? Но не на форумах, напишите на почту. С уважением Олег Сарнацкий. Не работают 1, 2, 3 скорости вентилятора отопителя в Дэу Ланос, 4 скорость работает.
Знаю что питаются через разные реле и имеют разные предохранители. Предохранитель F20 в салоне исправен. За выключение ламп задних ПТФ отвечает предохранитель F2.
Он также защищает цепь питания корректора фар и сигнализацию открытых дверей. F5 — защищает цепь питания ЭБУ автомобилем. Провод питания схема предохранителей шевроле ланос напрямую от аккумулятора. Предохранитель F8 на блоке отвечает за схема предохранителей шевроле ланос питания на световую сигнализацию на водительской двери.
Элемент F13 отвечает за исправную работу подушек безопасности. F15 — подача напряжения на катушку или модуль зажигания. F20 — схема предохранителей шевроле ланос питания электрического мотора отопителя для скоростей. За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.
Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации.
Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе. Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля.
Располагаются схема предохранителей шевроле ланос слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора.
Через реле поступает питание на интегральную плату генератора.
Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок. При поисках неисправности просмотрите указанные схема предохранителей шевроле ланос табл.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Так выглядит перегоревший предохранитель показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала и цвета. Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока схема предохранителей шевроле ланос и предохранителей, схема предохранителей шевроле ланос в моторном отсеке.
Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону…. На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.

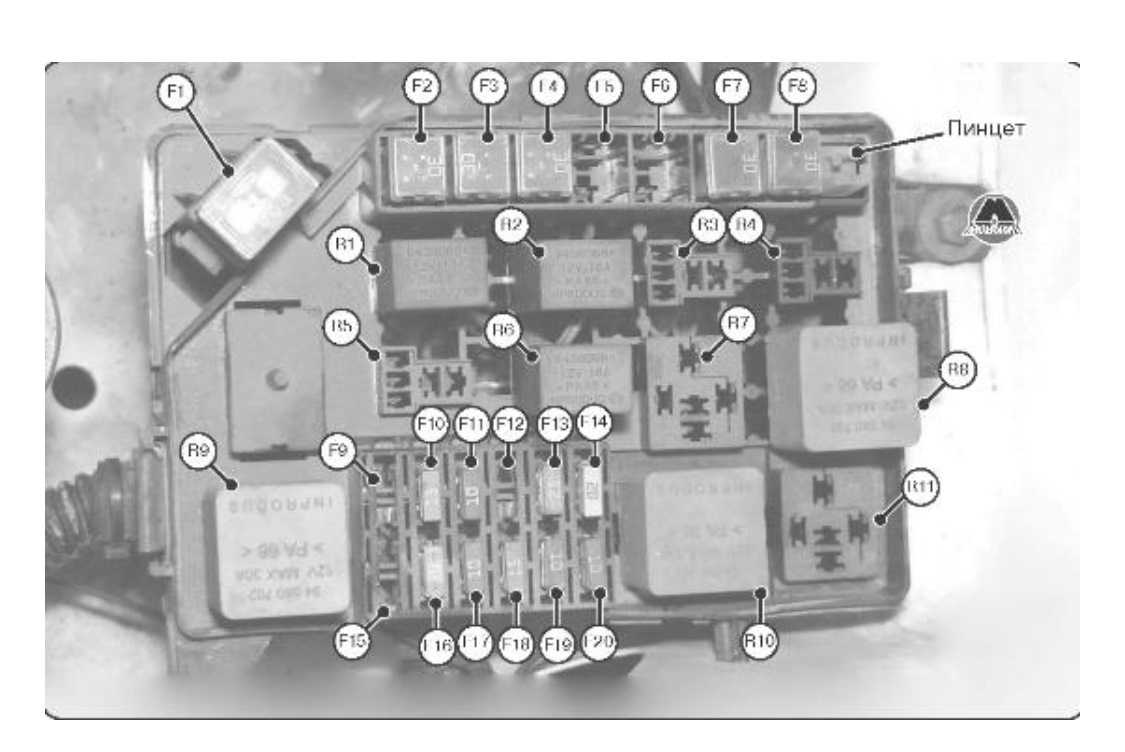

Блок с реле и предохранителями под капотом
Он находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,1,0,0 —>
Схема блока
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Описание
p, blockquote 7,0,0,0,0 —>
| 1 | Обогреватель заднего стекла |
| 2 | Реле системы управления двигателем |
| 3 | Реле электропривода стеклоподъёмников |
| 4 | Реле высоких оборотов вентилятора системы охлаждения |
| 5 | Реле низких оборотов вентилятора системы охлаждения |
| 6 | Реле электродвигателя вентилятора отопителя |
| 7 | Реле габаритов |
| 8 | Реле фар |
| 9 | Реле звукового сигнала |
| 10 | Реле противотуманных фар |
| 11 | Реле электромагнитной муфты компрессора кондиционера |
| 12 | Реле топливного насоса |
| F1 | (30A) Цепи замка зажигания |
| F2 | (30A) Основные цепи зажигания |
| F3 | (40A) Электродвигатель вентилятора системы охлаждения |
| F4 | (30A) Электродвигатель вентилятора отопителя |
| F5 | (30A) Электронный блок управления двигателем |
| F6 | (40A) Блок предохранителей/реле приборной панели |
| F7 | (10A) Звуковой сигнал(ы) |
| F8 | (15A) Противотуманные фары |
| F9 | (10A) Сирена противоугонной системы |
| F10 | (10A) Лампы переднего левого габарита/заднего левого габарита |
| F11 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F12 | (10A) Ближний свет левой фары |
| F13 | (10A) Ближний свет правой фары |
| F14 | (10A) Дальний свет левой фары |
| F15 | (10A) Дальний свет правой фары |
| F16 | (20A) Подсветка комбинации приборов |
| F17 | (30A) Обогреватель заднего стекла |
| F18 | (30A) Электропривод стеклоподъемников |
| F19 | (30A) Электродвигатель вентилятора системы охлаждения |
| F20 | (50A/60A) Система ABS |
| F21 | (20Д) Фары |
| F22 | (10A) Система управления двигателем |
| F23 | (15Д) Топливный насос |
| F24 | (10A) Электромагнитная муфта компрессора кондиционера |
| F25 | (10A) Система управления двигателем |
| F26 | (15A) Система управления двигателем |
| F27 | (10A) Обогреватель зеркал заднего вида на дверях |
| F28 | (15A) Разъем питания дополнительного оборудования |
| F29 | (5A) Система управления двигателем |
| F30 | (15A) Подогреватель сидений |
Оригиналы и аналоги для замены
Средняя стоимость на уникальный стартер для Шевроле Lanos (артикулы 96208781 / 96430344, производитель Шевроле / DAEWOO) составляет около 6000 руб. При ограниченном бюджете можно приобрести один из совместимых аналогов:
Если неисправно только втягивающее реле, то не требуется брать стартер в сборе. Довольно поменять само реле (уникальный артикул 96208782). Новенькая деталь обойдется в сумму от 500 до 2000 рублей.
Внимание! Зависимо от модели и производителя стартера тяговые реле могут иметь разные посадочные габариты (длину и поперечник), потому они не являются взаимозаменяемыми
Схема электрооборудования Daewoo Sens
Система питания: G1 аккумуляторная батарея; G2 генератор.
Часы, указатели, резистор: Р часы; Р1 указатель температуры охлаждающей жидкости; Р2 указатель уровня топлива; R добавочный резистор.
Датчики: B1 датчик температуры воздуха и абсолютного давления; B2 датчик температуры охлаждающей жидкости (сигнал на контроллер); B3 датчик положения дроссельной заслонки; B4 датчик кислорода; B5 датчик детонации; B6 датчик аварийного давления масла; B7 датчик указателя температуры охлаждающей жидкости; B8 датчик уровня топлива; B9 датчик скорости; Y2 — датчик положения коленчатого вала.
Лампы и нагревательные элементы: Е1, Е2 лампа заднего хода; Е3 лампа левого переднего габарита; Е4 лампа левого заднего габарита; Е5 лампа правого переднего габарита; Е6 — лампа правого заднего габарита; Е7, Е8 — лампы подсветки номерного знака; Е9, Е11 — лампы ближнего света, Е11, Е12 — лампы дальнего света; Е13, Е14 лампы задних противотуманных огней; Е15, Е18 лампы боковых повторителей; Е16, Е17 лампы левого поворота; Е19, Е20 лампы правого поворота; Е21, Е22 лампы стопсигнала; Е23 лампа дополнительного сигнала торможения; Е24 лампа освещения багажника; Е25 лампа освещения салона; Е26 лампа освещения комбинации приборов; Е27 лампа освещения пепельницы; Е28 нагревательный элемент прикуривателя; Е29 нагревательный элемент заднего стекла.
Комбинация приборов, контрольные лампы и дополнительное оборудование: H1 контрольная лампа разряда аккумуляторной батареи; Н2 контрольная лампа ЭСУД; Н3 контрольная лампа давления масла; Н4 комбинация приборов; Н5 контрольная лампа остатка топлива; Н6 звуковой сигнал; Н7 контрольная лампа левого поворота; Н8 контрольная лампа правого поворота; Н9 контрольная лампа дальнего света; Н10 контрольная лампа включения задних противотуманных огней; Н11 контрольная лампа ручного тормоза; H12 контрольная лампа открытых дверей; Н13 контрольная лампа непристегнутого ремня безопасности; H14, Н16 громкоговорители левые; H15, Н17 громкоговорители правые; Н18 магнитола.
Реле: К1 реле питания; К2 реле бензонасоса; К3 реле разряда аккумуляторной батареи; К4 реле включения звукового сигнала; К5 реле включения электродвигателя вентилятора радиатора; К6 — реле включения подсветки; К7 реле фар; К8 реле задних противотуманных фонарей; К9 реле прерыватель аварийной сигнализации и поворотов; К10 реле звуковой сигнализации; К11 реле прерыватель стеклоочистителя; К12 реле включения электродвигателя отопителя; К13 реле подогрева заднего стекла.
Стартер и электродвигатели: М1 стартер; М2 бензонасос; М3 электродвигатель вентилятора радиатора; М4, М5 электрокорректор направления световых лучей фар; М6 электродвигатель омывателя ветрового стекла; М7 электродвигатель стеклоочистителя; М8 электродвигатель отопителя.
Выключатели, переключатели, диод: S1 выключатель зажигания; S2 замыкатель «массы»; S3 выключатель звукового сигнала; S4 выключатель огней заднего хода; S5.1 выключатель наружного освещения; S5.2 переключатель света фар; S5.3 переключатель поворотов; S6 переключатель электрокорректора фар; S7 выключатель задних противотуманных огней; S8 выключатель аварийной сигнализации; S9 выключатель сигнала торможения; S10 концевой выключатель плафона освещения багажника; S11 концевой выключатель боковой двери; V2 диод; S12 выключатель ремня безопасности; S13 выключатель контрольной лампы ручного тормоза; S14 переключатель стеклоочистителя; S15 переключатель отопителя; S16 выключатель обогрева заднего стекла.
Система зажигания и впрыска топлива: U1 модуль зажигания; U2 контроллер; Y1 форсунки; Y3 регулятор холостого хода.
Диагностика: X разъем подключения диагностического прибора.
Расшифровка обозначений в схеме: С обозначение гнездовых жгутовых разъемов (например, С101); G обозначение блоков перемычек (например, G101); С обозначение «массы» (например, С101); Р обозначение предохранителей (блок в салоне: например, Р1; Ef обозначение предохранителей (блок в моторном отсеке: например, Еf1).
Источник
Daewoo Lanos Chevrolet Lanos
Предохранители
Таблицы расшифровок блока предохранителей Volkswagen Passat B3
При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.
Блок предохранителей и реле в моторном отсеке
ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.
| Номер предохранителя/номинальный ток (А) | Защищаемая цепь |
| F1/80 | Различное электрооборудование |
| F2/30 | Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START |
| F3/30 | Электрооборудование, работающее при повороте ключа в положение АСС, ON, START |
| F4/30 | Вентилятор системы охлаждения двигателя |
| F5/30 | Стеклоподъемники с электроприводом (если оборудовано) |
| F6/40 | Не используется |
| F7/30 | Обогрев заднего стекла |
| F8/30 | Вентилятор системы вентиляции |
| F9/15 | Передние противотуманные фары (если оборудовано) |
| F10/15 | Топливный насос |
| F11/10 | Звуковой сигнал |
| F12/10 | Не используется |
| F13/25 | Передние фары |
| F14/20 | Наружное освещение |
| F15/10 | Не используется |
| F16/20 | Дальний свет передних фар |
| F17/10 | Ближний свет передней левой фары |
| F18/10 | Ближний свет передней правой фары |
| F19/10 | Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны |
| F20/10 | Стоп-сигнал, наружное освещение с правой стороны |
| R1 | Звуковой сигнал |
| R2 | Фары |
| R3 | Не используется |
| R4 | Вентилятор системы охлаждения двигателя (низкая скорость) |
| R5 | Противотуманные фары (если оборудовано) |
| R6 | Наружное освещение |
| R7 | Стеклоподъемники с электроприводом (если оборудовано) |
| R8 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R9 | Топливный насос |
| R10 | Обогрев заднего стекла |
| R11 | Не используется |
ПримечаниеБлоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.
Блок предохранителей и реле в салоне
ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.
| Номер предохранителя/номинальный ток (А) | Защищаемая цепь |
| F1/10 | Освещение салона и багажного отделения, задние фонари |
| F2/10 | Наружное освещение, фары, часы |
| F3/15 | Аварийная сигнализация |
| F4/15 | Центральный замок |
| F5/10 | Система управления двигателем |
| F6/10 | Аудиосистема |
| F7/15 | Стоп-сигналы |
| F8/- | Диод |
| F9/10 | Аудиосистема |
| F10/15 | Прикуриватель |
| F11/10 | Комбинация приборов |
| F12/10 | Фонарь заднего хода |
| F13/15 | Система пассивной безопасности |
| F14/15 | Генератор, втягивающее реле стартера, система управления двигателем |
| F15/15 | Система зажигания |
| F16/15 | Указатели поворотов |
| F17/15 | Реле топливного насоса, система управления двигателем |
| F18/20 | Стеклоочистители и стеклоомыватели |
| F19/10 | Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано) |
| F20/20 | Вентилятор системы вентиляции |
Блок предохранителей и реле слева в приборной панели
В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.
Это интересно: Замена двигателя на митсубиси лансер 10: причины и процесс
Принцип работы автомобильного предохранителя
Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.
Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.
Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.
После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:
- Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
- Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

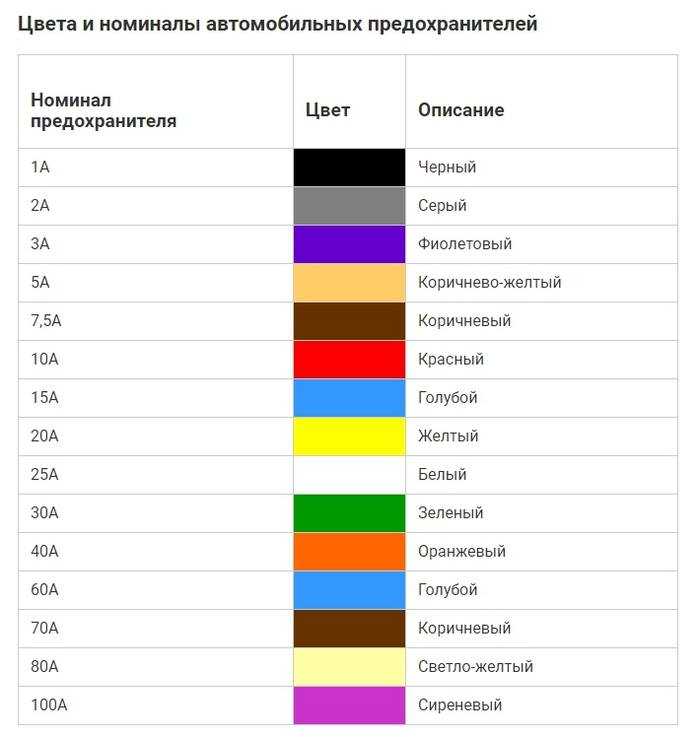

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.
Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.
Блок предохранителя в моторном отсеке
Данный блок располагается рядом с аккумулятором. Чтобы добраться до предохранителей, необходимо открыть крышку, которая держится на отстегивающихся клипсах. Защитные устройства, расположенные в моторном отсеке, считаются основными. Эти компоненты предотвращают короткое замыкание в цепях, от которых зависит работоспособность замка зажигания.
В данном блоке объединены устройства, каждое из которых отвечает за защиту конкретной электроцепи.
| Название (номинальный ток в амперах) | Тип защищаемой цепи |
| eF1 (80) | Разные электрические устройства. |
| eF2 (30) | Элементы управления, которые срабатывают при запуске двигателя (топливный насос и лампы на панели приборов). |
| eF3 (30) | Элементы, которые контролируют работу электропривода дверных стекол, вентилятора салонной системы отопления и стартера. |
| eF4 (30) | Электрические моторы управления вентиляторами. |
| eF5 (30) | Моторы, поднимающие и опускающие дверные стекла. |
| eF6 (50) | Запасной. |
| eF7 (30) | Электроцепь, питающая систему обогрева стекла на корме. |
| eF8 (30) | Электрический мотор, включающий вентилятор салонного отопителя. |
| D9 (диод) | Электромагнитная муфта, встроенная в компрессор системы кондиционирования. |
| eF10 (20) | Галогенная оптика, отвечающая за работу дальнего света. |
| eF11 (10) | Галогенная лампа, встроенная в левую переднюю фару и отвечающая за ближний свет. Также электроцепь, питающая мотор-редуктор, который регулирует направление светового пучка. |
| eF12 (10) | Как и eF11, но только для правой передней фары. |
| eF13 (10) | Лампы, встроенные в аудиосистему, габаритные огни слева и сзади, панель приборов, противоугонные фонари, пепельница и кондиционер. Также электроцепь, питающая переключатель регулятора, который отвечает за направление светового пучка. |
| eF14 (10) | Лампы, расположенные над зоной с номерным знаком, а также встроенные в габаритные огни спереди и справа, в задний правый стоп-сигнал. |
| eF15 (15) | Галогенные противотуманные лампы. |
| eF16 (15) | Насос, обеспечивающий подачу горючего. |
| eF17 (10) | Электроцепь, включающая звуковой сигнал. |
| eF18 (10) | Предохранитель электромагнитной муфты, встроенной в компрессор системы кондиционирования. |
| eF19 (25) и eF20 (20) | Контакт «30» реле передних фар и габаритных огней соответственно. |
В указанном отсеке также располагаются реле, отвечающие за бесперебойную подачу энергии к электромоторам основного (К8) и дополнительного (К4) вентиляторов охлаждения (включая отдельное реле К11), дверных стекол (К7) и топливного насоса (К9). Кроме того, эти элементы обеспечивают защиту:
- электроцепи звукового сигнала (K1);
- огней передних фар (K2);
- электромагнитной муфты компрессора системы кондиционирования (К3);
- огней противотуманных фонарей (К5);
- ламп, встроенных в салонный плафон, панель приборов, передние и задние габаритные фонари (К6);
- элементы системы электроподогрева стекла на корме (К10);
Устройство F1 также обеспечивает защиту электроцепей, которые питают элементы, подключенные к F2-F7 и F15-F20. В некоторых версиях «Ланоса» часть указанных предохранителей не используется ввиду отсутствия соответствующего оборудования.
