Не работают дворники на Chery Amulet – основные причины как устранить неисправность
Дворник или механизм очистки лобового стекла Chery Amulet очень часто выходят из строя, что создаёт некоторые неудобства для водителю, а также может привести к созданию аварийной ситуации во время движения автомобиля.
Причин для отказов много, но большую часть из них можно устранить своими силами, даже начинающими водителями. Проблемы могут возникнуть в электрической части, а также в механическом приводе устройства.
Для проверки электрик желательно иметь простейший автомобильный тестер или мультиметр.
В сегодняшней статье я расскажу вам о основных неисправностях и как самостоятельно починить дворники на автомобиле Chery Amulet
Дворники (очистители лобового стекла) — специальный механизм, предназначенный для обеспечения достаточной видимости при движении в плохую погоду (во время дождя, града, снегопада).
В случае отказа механизма, возрастает риск ДТП, появляется опасность для водителя и пассажиров машины, а также других участников движения.
Что делать, если не работают дворники? В чем может быть причина? Как устранить проблему? Эти моменты обсудим в статье.
Причин отказа в работе дворников Chery Amulet может быть достаточно много, но основной из них считается отказ в электрической схеме стеклоочистителя или его электромеханических элементах. Не будем затрагивать омыватели стёкол, а рассмотрим только проблемы с «дворниками».
Неисправность предохранителя стекло очистителя Chery Amulet
Как и большинство электрических цепей в автомобиле, система очистки лобового стекла имеет предохранитель, это F11 на 15 Ампер. В цепях, которые изменяют скорость его работы, стоит реле. На его крышке нанесён номер 19, а в схеме оно обозначено как R1. Его заменить можно от автомобиля Шкода, также подходят ВАЗовские, у которых пять ножек.
Если напряжение отсутствует, следует искать причину, почему его нет. На обмотки электродвигателя редуктора оно поступает от подрулевого переключателя, который иногда становится виновником его отсутствия.
Далее извлечь предохранитель F11 и заменить его на новый.
Распространенные неисправности дворников Chery Amulet
В некоторых случаях, когда питание поступает на клеммы обмоток электродвигателя, а он не работает, списывать со счетов мотор рано.
Следует разобрать моторедуктор и проверить контакты концевых выключателей. Именно они чаще всего подгорают во время работы механизма очистки лобового стекла.
Если проверка и очистка контактов концевиков не восстановила работоспособность системы, следует проверить электродвигатель.
Подгорание якоря устраняют также мелкой наждачной бумагой. В том случае, когда подгорание произошло из-за зависшей щётки, очистка поможет, но если он подгорел через обрыв одной из обмоток, придётся повреждённый якорь заменить.
Назначение и расположение предохранителей и реле Chery IndiS » Схемы предохранителей, электросхемы автомобилей
Все электрические цепи в автомобиле имеют предохранители для защиты от короткого замыкания или перегрузки.
ПРИМЕЧАНИЕ: Перед заменой плавких предохранителей или реле необходимо выключить зажигание и все потребители электроэнергии.
Блок предохранителей установлен в моторном отсеке слева от аккумуляторной батареи. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.
Блок реле расположен в левой стороне моторного отсека. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.
Главный блок реле и предохранителей расположен в левой части передней панели салона автомобиля. Открывая этот блок, воспользуйтесь плоской отверткой, и будьте осторожны, чтобы не повредить крышку.
Найдите перегоревший предохранитель, нуждающийся в замене.
| Цвет | Ампер |
| Коричневый | 7,5 |
| Красный | 10 |
| Синий | 15 |
| Светло-зеленый | 20 |
| Зеленый | 30 |
| Оранжевый | 40 |
| Желтый | 60 |
| Розовый | 30 |
Назначение предохранителей (блок предохранителей/реле в моторном отсеке)
1 — Противотуманная фара2 — Система ABS3 — Система ABS4 — Топливный насос5 — Главное реле6 — Компрессор кондиционера7 — Датчики8 — Вентилятор, кондиционер и топливный насос9 — Резерв10 — Звуковой сигнал11 — Электронный блок управления12 — Фонарь освещения багажного отделения, потолочный плафон и подсветка замка зажигания
13 — Левая фара ближнего света14 — Правая фара ближнего света15 — Левая фара дальнего света16 — Правая фара дальнего света17 — Фары18 — Панель приборов и радиоприемник19 — Габаритные фонари20 — Вентилятор21 — Блок управления системами кузова22 — Низкая скорость вращения вентилятора23 — Стартер
Назначение предохранителей (главный блок предохранителей/реле)
1 — Переключатель регулировки наружных зеркал заднего вида2 — Реле стартера3 — Аудиосистема4 — Панель приборов5 — Задний противотуманный фонарь6 — Резерв7 — Реле обогревателя8 — Люк в крыше9 — Выключатель стоп-сигналов10 — Диагностика11 — Правый габаритный фонарь / Фонарь заднего хода / Отрегулированный12 — Левый габаритный фонарь / Фонарь освещения регистрационного знака / Панель приборов
13 — Аудиосистема14 — Прикуриватель15 — Очиститель ветрового стекла16 — Обмотка реле вентилятора17 — Омыватель / Очиститель заднего стекла / Люк в крыше18 — Система ABS / Выключатель стоп-сигналов19 — Подушки безопасности / Выключатель подушки безопасности переднего пассажира20 — Блок управления системами кузова / IMM / Панель приборов21 — Электронный блок управления
22 — Дублирование / SD автомобиля / Генератор
Замена предохранителейПри отказе какого-либо компонента электрооборудования проверьте целостность предохранителей.
Выньте перегоревший предохранитель с помощью специального пинцета.
Замените перегоревшие предохранители новыми предохранителями того же номинала и установите на место крышку блока.Это предотвратит попадание воды внутрь блока и возникновение неисправностей электрической системы.
ПРИМЕЧАНИЕ: Если перегорел и новый предохранитель, то это указывает на серьезную неисправность электрооборудования автомобиля. В этом случае, не вынимая перегоревший предохранитель, следует немедленно обратиться на сервисную станцию авторизованного дилера Chery для проверки. При необходимости следует заменить все соответствующие детали.
Если предохранитель нужного номинала отсутствует, то вместо перегоревшего следует установить предохранитель меньшего номинала. При первой же возможности установите вместо него предохранитель нужного номинала. В противном случае предохранитель меньшего номинала может снова перегореть.
Если проблема не устраняется и если автомобиль не может продолжить движение, извлеките предохранитель нужного или меньшего номинала, защищающий другую цепь, и воспользуйтесь им как временной заменой. Убедитесь, что автомобиль может безопасно двигаться без обесточенной электрической цепи. Как можно скорее замените перегоревший предохранитель новым того же номинала и восстановите питание обесточенной электрической цепи.
![Предохранители chery tiggo 4
[chery tiggo 4]](https://hyundai-partner.ru/wp-content/uploads/1/8/2/1820d3fa8ff5865c3798c7dbcd3856d9.jpeg)
|
ОПАСНОСТЬ! • Запрещается применять предохранители большего номинала для замены перегоревших предохранителей. Это может привести к выходу из строя электрической цепи или возникновению пожара• Любое несанкционированное вмешательство в электрическую систему автомобиля или попадание топлива влияет на его рабочее состояние и может привести к воспламенению. Поэтому разборка системы питания, электрической системы или замена реле могут проводиться только на сервисной станции авторизованного дилера Chery. |
Блок под капотом
Под капотом авто находятся 2 блока с предохранителями. Основной монтажный блок с предохранителями и реле расположен рядом с передней правой стойкой амортизатора, под защитной крышкой отсека монтажного блока.
Для доступа необходимо:
- Выкрутить винты-фиксаторы крепления крышки отсека монтажного блока (их должно быть 5)
- Надавите на середину (сердечник) отдельного фиксатора и достаньте его из паза/отверстия.
- Далее небольшим усилием отсоедините фиксатор резинового уплотнителя воздухопритока от крышки отсека монтажного блока.
- После этого можно снять защитную крышку самого блока с предохранителями и реле нажав на фиксатор в торце блока.
Фото блока предохранителей и реле под капотом Чери Тигго Т11 и Т11 ФЛСхема блока предохранителей и реле под капотом Chery Tiggo T11 и T11 FL
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| F1 | 10 А | Ближний свет — левая фара |
| F2 | 10 А | Ближний свет — правая фара |
| F3 | 15 А | Бензонасос (топливный насос) — для автомобилей с двигателем 1.6 л. и 2.0 л.; Запасной предохранитель (для автомобилей с двигателем 1.8 л.) |
| F4 | 10 А | Дальний свет — левая фара |
| F5 | 30 А | Вентилятор печки (салонный вентилятор) |
| F6 | 10 А | Дальний свет — правая фара |
| F7 | 30 А | Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F8 | 30 А | Низкая скорость дополнительного вентилятора радиатора и кондиционера №2 |
| F9 | 30 А |
Т11: Запасной пред-ль;Т11 FL: Главный соединительный предохранитель (для автомобилей с двигателем 1.6L и 2.0L); Предохранитель насоса TCU (для авто- мобилей с двигателем 1.8L) |
| F10 | 30 А | Запасной пред-ль |
| F11 | 30 А | Т11: Запасной предохранитель;Т11 FL: Стартер |
| F12 | 30 А | Т11: Стартер (контакты реле);Т11 FL: Предохранитель основного реле |
| F13 | 60 А | Блок управления замками дверей и сигнализацией (предохранитель ISU) |
| F14 | 10 А | Фонарь заднего хода |
| F15 | 10 А (15 А некоторые модели) | Т11: Блок зажигания;Т11 FL: Запасной предохранитель (для автомобилей с двигателем 1.6 л. и 2.0 л.), пред-ль цепи питания TCU (для автомобилей с двигателем 1.8 л.) |
| F16 | 5 А | Генератор |
| F17 | 10 А | Габариты — правая сторона автомобиля |
| F18 | 15 А | Т11: Противотуманные фары (передние птф);Т11 FL: Запасной предохранитель |
| F19 | 10 А | Переключение обмоток вентилятора радиатора (сис-ма охлаждения двигателя) и кондиционера (реле №1,2,3) |
| F20 | 10 А | Габариты — левая сторона автомобиля |
| F21 | 10 А | Т11: Задние противотуманные фары (птф); Т11 FL: Запасной предохранитель |
| F22 | 10 А | Т11: Запасной пред-ль; Т11 FL: Система управления двигателем |
| F23 | 10 А | Стоп-сигналы |
| F24 | 5 А | Т11: Обмотка реле стартера;Т11 FL: Обмотка главного реле |
| F25 | 10 А | Т11: Муфта компрессора кондиционера (Кондиционер A/C);Т11 FL: Датчик кислорода |
| F26 | 10 А | Т11: Контроллер ABS (АБС);Т11 FL: Катушки зажигания |
| F27 | 10 А | Блок управления двигателем (ЭБУ) (ECU) |
Реле
| № на схеме | Защищаемая цепь |
|---|---|
| К1 | Реле вентилятора печки (салонная вентиляция) |
| К2 | Реле Бензонасоса (топливного насоса) для автомобилей с двигателем 1.6 л. и 2.0 л); Запасное реле (для автомобилей с двигателем 1.8 л) |
| К3 | Реле низкой скорости дополнительного вентилятора радиатора (№3) |
| К4 | Т11: Реле стартера Т11 FL: Главное реле |
| К5 | Реле ближнего света фар |
| К6 | Реле дальнего света фар |
| К7 | Реле высокой скорости основного вентилятора радиатора (№2) |
| К8 | Запасное реле (для автомобилей с двигателем 1.6 л. и 2.0 л.); Реле насоса TCU (для автомобилей с двигателем 1.8 л.) |
| К9 | Т11: Реле передних противотуманных фар (передних птф);Т11 FL: Запасное реле |
| К10 | Т11: Реле задних противотуманных фонарей (задних птф);Т11 FL: Запасное реле |
| К11 | Реле переключения вентилятора радиатора (№1) |
| К12 | Т11: Реле увеличения скорости моторов сист-мы охлаждения двигателя (радиатора);Т11 FL: Реле стартера |
| К13 | Запасное реле |
Блок силовых предохранителей на АКБ
Второй блок с предохранителями в моторном отеке расположен непосредственно на клемме «+» аккумулятора, это блок силовых предохранителей (обычно защищены красным и черным пластиковыми чехлами/кожухами).
Схема предохранителей на АКБ Чери Тигго
| № на схеме | Номинал пред-ля | Защищаемая цепь |
|---|---|---|
| 1 | 80 А | На передний отсек электрораспределительного блока, клемма E |
| 2 | 60 А | На передний отсек электрораспределительного блока, клемма D |
| 3 | Т11: 30 А (FL: 40 А) | Модуль ABS (АБС) (обеспечение питания, привод) |
| 4 | 30 А | Модуль ABS (АБС) (обеспечение питания, клапан) |
| 5 | 100 А | Электрораспределительный блок панели приборов (обеспечение питания), клемма C |
Видео по теме
В данном видео наглядно показано, где находятся реле ближнего света фар и бензонасоса.
Надеемся наш материал с распиновкой предохранителей и реле оказался для вас полезным, вопросы и комментарии оставляйте ниже!
Блок предохранителей и реле chery tiggo
Рассмотрены автомобили 2005, 2006, 2007, 2008, 2009, 2022, 2022, 2022, 2022 года выпуска (Vortex Tingo)
Двигатели Chery Tiggo 1.8, 2.0, 2.4 л
Где расположены предохранители.
В салоне с левой стороны панели приборов под ящиком для мелких предметов.
Для доступа необходимо открыть ящичек и потянуть его вверх.
В специальных гнездах расположены запасные предохранители и пинцет.
Назначение предохранителей и реле
F1- Регулятор подсветки приборовF2 — Датчик кислорода (лямда зонд), клапан бензобака, спидометр.F3 — Питание форсунок двигателя.F4 — Кнопка кондиционераF5 — ПрикуривательF6 — Питание ламп панели приборовF7 — Магнитолла постоянное питаниеF8 — Диагностический разъём Клемма 16F9 — Питание панели приборовF10 — Задний стеклоочистительF11 — Передний стеклоочистительF12 — Реле ближнего и дальнего света (обмотка)F13 — Подушка безопасностиF14 — Магнитола (управление АСС)F15 — Зеркала заднего видаF16 — Подогрев сиденийF17 -Питание блока управления двигателем (1й контакт)F18 — Модуль сигнализации и управления замкамиF19 — СтеклоподъёмникиF20 — Питание модуля люка (мотор)F21 — Кнопка выключенияF22 — Внутреннее освещение, лампа подсветки в двери, индикатор открытия двериF23 — Кнопка управления люкомF24 — Звуковой сигналF25 — Заслонка рециркуляции воздуха в салоне (кнопка и мотор)F26 — Реле кондиционера (обмотка)F27 — Зеркала заднего видаF28 — АМ1 (через замок зажигания идёт на линии АСС и IG1)F29 — АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера)F30 — Резервный
РелеК1 — Реле вентилятораК2 — ЗапасноеК5 — Реле звукового сигналаК6 — Реле поворотниковК7 — Реле кондиционера
Монтажный блок предохранителей и реле в моторном отсеке чери тиго
Для доступа к предохранителям необходимо вывернуть винты фиксаторов крепления крышки блока
Утопите сердечник фиксатора и извлеките его из отверстия
Затем, преодолевая усилия, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока
После чего отожмите фиксатор и снимите крышку монтажного блока
На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле.
1 — Ближний свет (левая лампа)2 — Ближний свет (правая лампа)3 — Бензонасос (контакты реле)4 — Дальний свет (левая лампа)5 — Мотор вентилятора салона6 — Дальний свет (правая лампа)7 -Реле моторов охлаждения двигателя и кондиционера №2 (контакты)8 — Реле моторов охлаждения двигателя и кондиционера №3 (контакты)9, 10, 11 — запасные предохранители12 — Стартер (контакты реле)13 -Блок сигнализации и управления замками дверей.14 — Лампа заднего хода15 — Модуль зажигания16 — Генератор (обмотка возбуждения)17 — Габаритные огни правая сторона18 — Передние противотуманные фары19 — Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка)20 — Габаритные огни левая сторона21 — Задние противотуманные фары22 — резерв23 — Стоп сигналы24 — Реле стартера (обмотка)25 — Компрессор кондиционера26 — АБС контроллер27 — Блок управления двигателем
РелеК1 Реле мотора вентиляции салонаК2 Реле бензонасосаК3 Реле №3 моторов охлаждения двигателяК4 Реле стартераК5 Реле Ближнего светаК6 Реле дальнего светаК7 Реле №2 моторов охлаждения двигателяК8 РезервК9 Реле передних противотуманных фарК10 Реле задних противотуманных фарК11 Реле №1 моторов охлаждения двигателяК12 Реле повышения скорости моторов охлаждения двигателяК13 Резерв
Чери м11 не работает прикуриватель
Предохранители в моторном отсеке обозначаются «FB + цифры» или «SB + цифра» Реле в моторном отсеке обозначаются «R + цифра». Предохранители на клемме аккумулятора обозначается «FB + цифра». Предохранители в салоне обозначается «IP fuse + цифра».
«CE + буква, цифра» на электрической схеме означает клемму (обозначенную цифрой) соединителя (обозначенного буквой) в блоке предохранителей/реле моторного отсека. Например, CE A2.
«IP + буква, цифра» на схеме означают клемму (обозначенную цифрой) соединителя (соединители отображаются по алфавиту) в блоке предохранителей салона. Например, IP A2.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Предохранители и реле М11
На Чери М11 установлено три блока предохранителей/реле: — силовые предохранители на клемме аккумулятора — блок предохранителей моторного отсека — блок предохранителей в салоне
Предохранители в моторном отсеке обозначаются «FB + цифры» или «SB + цифра» Реле в моторном отсеке обозначаются «R + цифра». Предохранители на клемме аккумулятора обозначается «FB + цифра». Предохранители в салоне обозначается «IP fuse + цифра».
«CE + буква, цифра» на электрической схеме означает клемму (обозначенную цифрой) соединителя (обозначенного буквой) в блоке предохранителей/реле моторного отсека. Например, CE A2.
«IP + буква, цифра» на схеме означают клемму (обозначенную цифрой) соединителя (соединители отображаются по алфавиту) в блоке предохранителей салона. Например, IP A2.
Почему полезно разбираться в автоэлектрике
Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах – замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту “карусель” значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное – уметь их читать и понимать.
Панель предохранителей TPS 4U — серия 3783
Панель предохранителей TPS серии 3783 требует входного напряжения +24 В или -48 В, поддерживает до 20 предохранителей и имеет максимальную мощность 600 ампер. Для каждого держателя предохранителя требуется один (1) основной и один (1) сигнальный предохранитель (в качестве сигнального предохранителя рекомендуется предохранитель GMT на 0,5 А). Сигнал тревоги с предохранителем доступен для расширения до отдельной системы сигнализации.
Панель предохранителей TPS может поставляться без шунта 600 A / 50 мВ.
Характеристики и опции
- 4RU High: 6,97”
- Монтаж в 23-дюймовую стойку
- Допустимый ток: 600 А
- Рабочее напряжение: +24 или -48 В постоянного тока
- 20 предохранителей TPS — от 3 до 70 А
- Светодиодный индикатор тревоги
- Контакты реле формы C
- Запасные предохранители можно хранить в каждой рукоятке блока предохранителей
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|---|---|
| ВХОД/ВЫХОД | |
| Номинал предохранителя | от 3А до 70А |
| Емкость панели | 600А |
| Конфигурация предохранителей | 20 предохранителей TPS |
| Предохранители сигнализации | |
| Напряжение | -48 В Номинальное: 42-60 В постоянного тока +24В Номинал: 21-30В пост. тока |
| СИГНАЛИЗАЦИЯ | |
| Индикатор тревоги | Красный светодиод |
| Светодиодная индикация состояния | ВЫКЛ = нормальный ВКЛ = Аварийный сигнал |
| Реле сигнализации | Форма С |
| ЭКОЛОГИЧЕСКАЯ | |
| Рабочая темп. Диапазон | от -10°C до +70°C |
| Температура хранения Диапазон | от -40°C до +85°C |
| Влажность | от 0% до 95%, без конденсации |
| МЕХАНИЧЕСКИЙ | |
| Материал панели | Сталь |
| Отделка | Серое порошковое покрытие |
| Размеры, дюймы (мм) | 6,97 (177,0) В x 23,00 (584,2) Ш x 7,48 (190,0) |
| Масса | 16,0 фунтов. (7,3 кг.) |
| Монтаж в стойку | 23″ x 4RU |
| СОЕДИНЕНИЯ | |
| Вход | Подходит для наконечника с 2 отверстиями (3/8 дюйма в диаметре, 1 дюйм от вершины к вершине) |
| Выход | Резьбовые шпильки/гайки ¼–20 |
| Тревога | Компрессионные/винтовые клеммы |
| ДОСТУПНЫЕ КОНФИГУРАЦИИ | ||||
|---|---|---|---|---|
| Номер модели | Напряжение | Шунт | Аварийный предохранитель | Положения предохранителей |
| 111-3783-00 | +24 В постоянного тока или -48 В постоянного тока | нет | Да | 20 |
| 111-3783-10 | +24 В постоянного тока или -48 В постоянного тока | 600А | Да | 20 |
|
ПРИМЕЧАНИЕ. Рабочее напряжение настраивается с помощью проводки платы сигнализации, подробности см. в техническом описании. |
Расчет его номинала при установке дополнительного оборудования chery QQ (S11)
При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:
P=U*I, где
Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:
I = P/U = 60/12 = 5 Ампер.
То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.
Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.
I = U/R = 12/0,4 = 30 Ампер
Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.
Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.
Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.
Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.
Как проверить предохранитель на исправность chery QQ (S11)
Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.
Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.
Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.
Что такое панель предохранителей? (с картинками)
`;

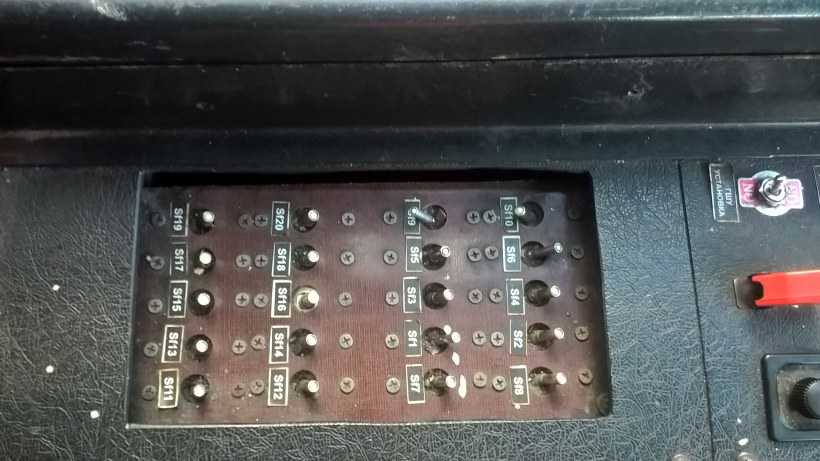

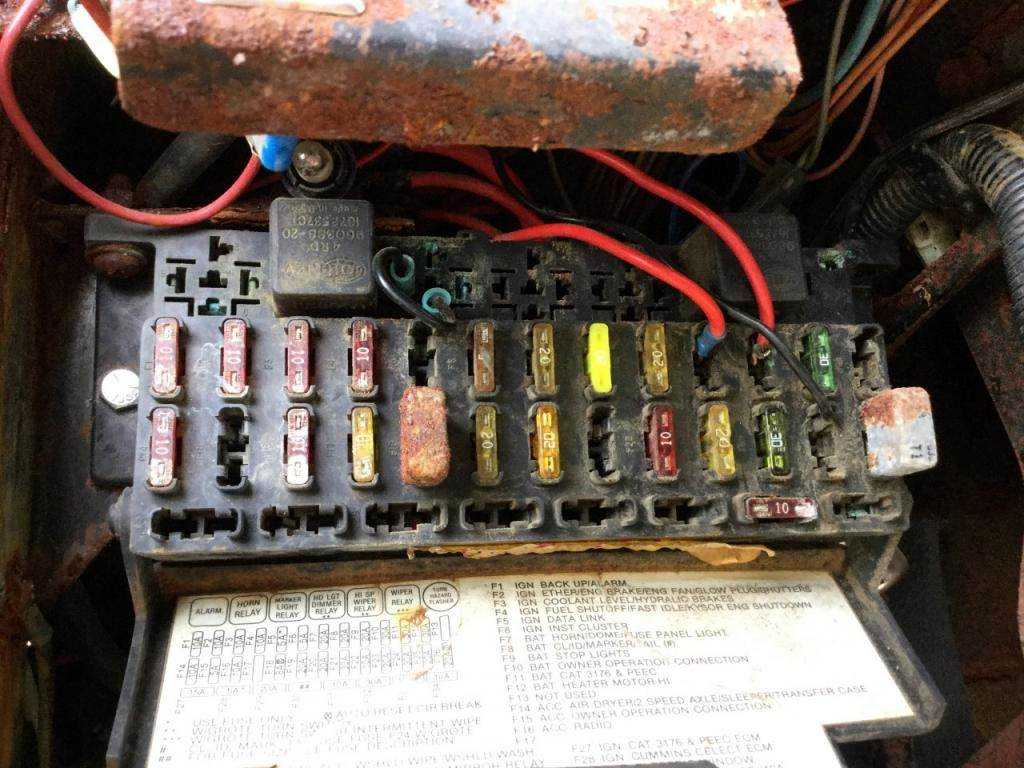

Панель предохранителей — это часть электрической системы, предназначенная для разделения источника электроэнергии на ряд цепей, каждая из которых защищена от перегрузки по току с помощью предохранителя.
обеспечивают защиту от перегрузки по току, перегорая при слишком большом токе или перегреве предохранителя. Когда предохранитель выходит из строя, цепь размыкается и больше не может проводить электричество. О перегоревших предохранителях говорят, что они «перегорели», и их необходимо заменить, чтобы восстановить цепь.
В сооружениях панель предохранителей располагается вблизи сервисного ввода, участка, где электроэнергия подается из сети или энергосистемы в сооружение. Панель разбивает подачу на выделенные цепи разного напряжения, в зависимости от того, какие устройства подключены к этим цепям. В транспортных средствах и лодках панели предохранителей направляют питание от аккумулятора.
В идеале, когда панель предохранителей установлена, электрик должен создать схему соединений, на которой четко обозначены все цепи панели, а также схемы проводки, которые проходят от панели в различные места.
При перегорании предохранителя важно определить причину перегрузки по току. Если предохранитель просто заменить новым предохранителем, новый предохранитель может снова перегореть, потому что проблема не решена
Сами панели предохранителей также необходимо регулярно проверять на наличие признаков проблем, и, возможно, их необходимо периодически обновлять и заменять, чтобы справиться с меняющимися потребностями.
Мэри МакМахон С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла
захватывающая задача быть исследователем и писателем WikiMotors. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и
проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.
С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла
захватывающая задача быть исследователем и писателем WikiMotors.
Назначение Предохранителей chery QQ (S11)
Автомобильные предохранители (иначе плавкие вставки) в электрических схемах применяются для:
— защиты от перегрузок электрических цепей, возгорания в случае короткого замыкания;
— защиты электронных блоков автомобиля при неисправности электрооборудования и проводки;
— контроля максимальных токов в цепях автомобиля;
— своеобразной диагностики неисправности электрооборудования автомобиля.
— Последняя функция имеет в виду тот факт, что при неисправности какого-либо электронного устройства в автомобиле перегорание предохранителя, обслуживающего данный блок, будет свидетельством проблем в блоке.
Назначение и расположение предохранителей и реле Chery M11
Блок предохранителей цепей питания (аккумуляторная батарея)

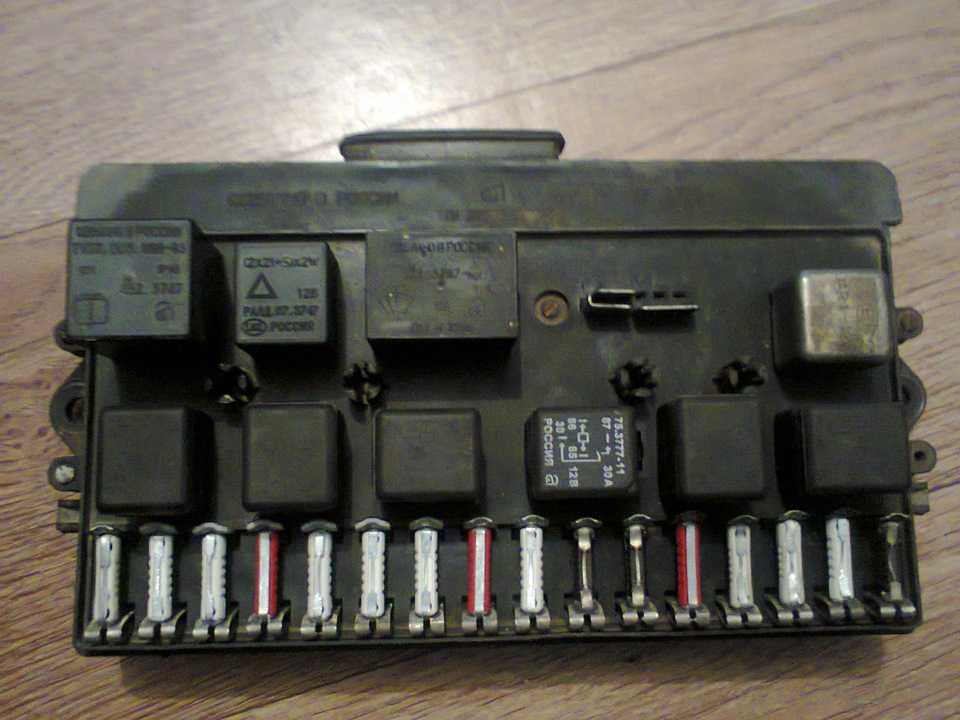

Передний блок предохранителей и реле
Передний блок предохранителей и реле расположен с левой стороны моторного отсека, непосредственно перед аккумуляторной батареей
1 – Реле фары ближнего света 2 – Реле фары дальнего света 3 – Реле АСС1 4 – Реле топливного насоса 5 – Реле компрессора кондиционера 6 – Реле цепи АСС 7 – Реле системы зажигания 8 – Реле вентилятора климатического блока 9 – Реле стартера 10 – Реле системы управления двигателем (EMS) 11 – Съёмник предохранителей 12 – Запасной
Блок предохранителей в салоне Блок предохранителей в салоне расположен с левой стороны салона, под панелью управления и закреплён на поперечной балке панели управления.
Предохранители блока BCM Блок BCM расположен за левой нижней панелью облицовки панели управления.
Источник
Блок предохранителей в салоне Чери М11
Блок предохранителей устройств расположен в левой части под панелью приборов.
Если перестал работать прикуриватель, то самая вероятная причина — это сгоревший предохранитель, которых у него несколько. Также часто подгорает само гнездо. А может быть в прикуриватель просто попал посторонний предмет. Чтобы узнать какая причина у вас на автомобиле — читайте статью.
Ища причину почему не работает прикуриватель всегда начинайте с проверки предохранителей и потом двигайтесь далее. В таблице коротко указаны места, где обычно находятся предохранители, на популярных марках автомобилей. Хотя конечно, лучше всего пользоваться схемой именно к вашему автомобилю.
| Автомобиль | Где смотреть |
|---|---|
| Toyota | Соответствующий по схеме предохранитель с надписью CIG, чаще всего на 15А в блоке под рулевой колонкой. |
| Ford (Фокус, Фиеста) | Предохранитель в блоке под бардачком (у Форд Фокус — F109 на 20 А). Если у вас два прикуривателя и один из них работает — дело в самом гнезде, потому что предохранитель один на два прибора. |
| Renault (Логан, Дастер, Меган) | Предохранитель F33 (15А) с маркировкой “ноты” (потому что отвечает также за магнитолу) в салонном блоке (слева сбоку в приборной панели). Также автомобили на Рено требуют плотного контакта штекера и “усиков” — могло перегореть гнездо. |
| ВАЗ | Предохранители в монтажном блоке под капотом, напряжение на разъемах прикуривателя, дорожки монтажного блока. |
| Nissan | Предохранители (чаще всего на 15А) в салонном блоке с маркировкой CIG FUSE или CIGAR. В машинах с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба. |
| Kia | Предохранитель на 15А в монтажном блоке слева от рулевой колонки, с маркировкой в виде сигареты и надписью C/UGHTER. В автомобилях с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба. |
| Chevrolet (Авео, Лачетти, Нива) | Предохранитель на 15-20А в блоке возле рулевой колонки (для Авео T300 — F34, T250 — F13, у Лачетти — F19). |
Если проблема неработающего прикуривателя не решается заменой предохранителя (он целый), то более детально об универсальных методах проверки и устранения неисправностей найдете ответ ниже. Но чтобы выяснить причину, почему перестал работать прикуриватель разберитесь как он устроен и со схемой его работы. Ведь часто она еще пересекается и с магнитолой, и даже часами.
