Предохранители чери тигго фл

Блоки предохранителей и реле

Если у Вас отказал прикуриватель, стеклоподъемники и обогрев заднего стекла, всё сразу. Меняем предохранитель F5 (прикуриватель) в блоке YB — сгоревший.ЗАРАБОТАЕТ ВСЕ. Если у вас перестало что-то работать, а в описаниях предохранителей этого нет, то ищите по описаниям предохранителей, что еще не работает и меняйте этот предохранитель, по аналогии как написано выше. На реле и предохранители может заводиться еще что-нибудь, что не описано в схемах.

Если не можете найти неисправность, есть вопросы, предложения или уточнения, то пишите в форуме Блок предохранителей и реле. Сделал описание. Описание блоков под капотом и бардачком изначально сделал форумчанин ВГА, за что ему огромное спасибо.

Может быть интересно

Чери Тигго с каким двигателем лучше?

С генеалогией младшего в линейке кроссоверов Chery Tiggo 2 лучше разбираться вместе с герольдом. А вот с его характером все гораздо проще.

Читать далее

Общая схема электрооборудования Газель УМЗ 4216 инжектор

Читать далее

ТОП10 причин почему загорелся check engine

Если ваш авто выдает ошибку Check Engine, тогда эта статья для вас. Перевод выражения check engine на русском языке дословно звучит как проверьте двигатель.

Читать далее

Загорается и гаснет чек при прогреве – что это может значить?

Чек-энджин — главный враг современного автомобилиста. На машинах последних поколений этот сигнал заменили на бортовой компьютер с подробной информацией о возможных поломках и кодами ошибок.

Читать далее

Как проверить предохранитель на исправность chery Tiggo 5

Контроль исправности предохранителя необходимо производить, демонтировав его из гнезда. Первоначальную проверку можно произвести на месте установки, но в случае малейшего подозрения на неисправность, обязательно его вытащить.

Перед тем, как проверить предохранитель мультметром, его следует достать из гнезда. Сама проверка производится в положении измерения сопротивления на низшем пределе, либо зуммера. Сопротивление исправного предохранителя должно быть равно нулю.

Можно его проверить и визуальным методом. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто обманывает, так как бывают микротрещины в токоведущей зоне, не видимые невооруженным глазом.

Не работают дворники на Chery Amulet – основные причины как устранить неисправность

Дворник или механизм очистки лобового стекла Chery Amulet очень часто выходят из строя, что создаёт некоторые неудобства для водителю, а также может привести к созданию аварийной ситуации во время движения автомобиля.

Причин для отказов много, но большую часть из них можно устранить своими силами, даже начинающими водителями. Проблемы могут возникнуть в электрической части, а также в механическом приводе устройства.

Для проверки электрик желательно иметь простейший автомобильный тестер или мультиметр.

В сегодняшней статье я расскажу вам о основных неисправностях и как самостоятельно починить дворники на автомобиле Chery Amulet

Дворники (очистители лобового стекла) — специальный механизм, предназначенный для обеспечения достаточной видимости при движении в плохую погоду (во время дождя, града, снегопада).

В случае отказа механизма, возрастает риск ДТП, появляется опасность для водителя и пассажиров машины, а также других участников движения.

Что делать, если не работают дворники? В чем может быть причина? Как устранить проблему? Эти моменты обсудим в статье.

Причин отказа в работе дворников Chery Amulet может быть достаточно много, но основной из них считается отказ в электрической схеме стеклоочистителя или его электромеханических элементах. Не будем затрагивать омыватели стёкол, а рассмотрим только проблемы с «дворниками».

Неисправность предохранителя стекло очистителя Chery Amulet

Как и большинство электрических цепей в автомобиле, система очистки лобового стекла имеет предохранитель, это F11 на 15 Ампер. В цепях, которые изменяют скорость его работы, стоит реле. На его крышке нанесён номер 19, а в схеме оно обозначено как R1. Его заменить можно от автомобиля Шкода, также подходят ВАЗовские, у которых пять ножек.

Если напряжение отсутствует, следует искать причину, почему его нет. На обмотки электродвигателя редуктора оно поступает от подрулевого переключателя, который иногда становится виновником его отсутствия.

Далее извлечь предохранитель F11 и заменить его на новый.

Распространенные неисправности дворников Chery Amulet

В некоторых случаях, когда питание поступает на клеммы обмоток электродвигателя, а он не работает, списывать со счетов мотор рано.

Следует разобрать моторедуктор и проверить контакты концевых выключателей. Именно они чаще всего подгорают во время работы механизма очистки лобового стекла.

Если проверка и очистка контактов концевиков не восстановила работоспособность системы, следует проверить электродвигатель.

Подгорание якоря устраняют также мелкой наждачной бумагой. В том случае, когда подгорание произошло из-за зависшей щётки, очистка поможет, но если он подгорел через обрыв одной из обмоток, придётся повреждённый якорь заменить.

Цветосхема по номиналам

В блоке Chery Tiggo 11 располагаются плавкие предохранители жёлтого, зелёного, красного, синего, серого и коричневого цветов.

По цветовой маркировке можно быстро определить номинал предохранителя:

• чёрный цвет имеют предохранители номиналом 1А;
• пластик серого цвета говорит о том, что предохранитель рассчитан на предельный ток 2А;
• коричневый цвет предохранителя соответствует нагрузке 7,5 А;
• жёлтые предохранители устанавливают в силовой цепи, их номинал 20А;
• синие предохранители соответствуют номиналу 60А;
• голубые предохранители рассчитаны на ток 15А;
• красный цвет предохранителя – предельный ток 10 А;
• зелёные предохранители – номинальный ток 30 А.

Демонтированная часть блока предохранителей представлена на изображении ниже.

Предохранители Chery Tiggo 4

Блок предохранителей под капотом, расположен с водительской стороны и закрыт герметичной крышкой на двух пружинных защелках.

Номер	Номинал (ампер)	Описание
EF01	20А	Обогрев / подогрев сидений (SEAT HEAT)
EF02	15А	Электронный замок рулевой колонки (ESCL)
EF03	10А	Дальний свет — левая фара, питание (L HIGH BEAM)
EF04	10А	Дальний свет — правая фара, питание (R HIGH BEAM)
EF05	15А	Питание зажигания IGN1 (IGN POWER)
EF06	7,5А	Система динамической стабилизации и тормозная система АБС (ESP/ABS)
EF07	7,5А	ЭБУ, блок управления трансмиссией, выключатель стоп-сигналов и конц. выкл. передачи заднего хода (ECU & TCU & Brake SW)
EF08	10А	Выключатель, работающий от давления в трубке компрессора кондиционера и блок управления системой помощи при парковке (AC SW & Radar)
EF09	7,5А	Обмотка возбуждения генератора (ALT EXC)
EF10	25А	Блок комфорта BCM — питание 5 (BCM POWER5)
EF11	25А	Блок комфорта BCM — питание 6 (BCM POWER6)
EF12	20А	На Реле 16 — реле вакуумного насоса (VACUUM PUMP)
EF13	15А	Нагрев датчиков кислорода, переднего и заднего (O2 SNSR)
EF14	15А	Катушка зажигания (IGN COIL)
EF15	15А	Предохранитель блока памяти (Memory Fuse)
EF16	25А	Блок комфорта BCM — питание 4 (Power4)
EF17	30А	Люк в крыше (SUNROOF)
EF18	— / 25А	Пусто, либо блок комфорта BCM — питание 5 (Power5)
EF19	30А	На реле 10 — реле управления коробкой передач, блок TCU (TCU)
EF20	15А	Противотуманные фары (птф), реле 17 (FOG Lamp)
EF21	20А	Блок комфорта BCM — питание 3 (Power3)
EF22	10А	На Реле 11- звукового сигнала, Реле 04 — ближнего света, Реле 02 — дальнего света, Реле 05 — система управления двигателем EMS (COIL)
EF23	— / 25А	Пусто, либо блок комфорта BCM — питание 6 (Power6)
EF24	10А	Стоп-сигналы
EF25	15А	Сигнал (гудок, клаксон) (HORN)
EF26	10А / 7.5А	Блок управления двигателем ECU и блок управления трансмиссией TCU (ECU/TCU)
EF27	—	Резервное место под предохранитель
EF28	10А	Фонари заднего хода, реле 07 (REVERSE)
EF29	30А	Дворники и Омыватель (на реле 08 -низкой скорости стеклоочистителя и реле 09 — высокой скорости стеклоочистителя) (WIPER)
EF30	10А	Муфта компрессора кондиционера, реле 12 (AC Clutch)
EF31	15А	Бензонасос (топливный насос) (FUEL PUMP)
EF32	—	Резервное место под предохранитель
EF33	15А	Ближний свет — левая фара (L LOW BEAM)
EF34	15А	Ближний свет — правая фара (R LOW BEAM)
EF35	15А	Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива (VALVE)
EF36	— / 10А	Адаптивная система управления коробкой передач (некоторые модели) (AGS)
EF37	7,5А / 10А	ЭБУ — электронный блок управления двигателем (ECU)
EF38	15А	Форсунки цилиндра 1, 2, 3, 4 (INJECTOR)
EF39	—	Пусто
EF40	7,5А	Вентилятор печкии кондиционера, реле 15 (BLOWER RLY Coil)
SB01	25А / 40А	Система динамической стабилизации и тормозная система АБС (ESP/ABS)
SB02	30А	Блок комфорта BCM — питание 2 (BCM Power2)
SB03	30А	Роботизированная коробка передач (DCT)
SB04	30А	Блок комфорта BCM — питание 1 (BCM Power1)
SB05	50А	Подогрев лобового / ветрового стекла (Windshield Heat2)
SB06	30А	Вентилятор печки, отопитель салона и кондиционер, на реле 15 (ВLOWER)
SB07	30А	Стартер (START)
SB08	40А	Система динамической стабилизации и тормозная система АБС (ESP/ABS)
SB09	30А	Аксессуары (ACC)

РЕЛЕ

Номер	Описание
ERLY 01	Аксессуары (ACC)
ERLY 02	Реле дальнего света фар (HIGH BEAM)
ERLY 03	Зажигание (IGN)
ERLY 04	Реле ближнего света фар (LOW BEAM)
ERLY 05	Cистема управления двигателем (EMS)
ERLY 06	Вакуумный насос (VACUUM PUMP)
ERLY 07	Фонари заднего хода (REVERSE LAMP)
ERLY 08	Низкая скорость дворников (стеклоочистителя) (WIPER LOW)
ERLY 09	Высокая скорости дворников (стеклоочистителя) (WIPER HIGH)
ERLY 10	Реле блока управления коробкой передач (TCU)
ERLY 11	Сигнал (гудок, клаксон) (HORN)
ERLY 12	Электромагнитная муфта компрессора кондиционера (AC Clutch)
ERLY 13	Реле Бензонасоса (топливного насоса) (FUEL PUMP)
ERLY 14	Высокая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN HIGH)
ERLY 15	Вентилятор печки / отопителя (BLOWER)
ERLY 16	Стартер (START)
ERLY 17	Противотуманные фары (птф) (FOG Lamp)
ERLY 18	Низкая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN LOW)

Силовые предохранители находится в том же блоке, где и основные под капотом сбоку основного блока предохранителей.

Номер	Номинал (ампер)	Описание
MF01	150А	Генератор
MF02	40А	Низкая скорость вентилятора радиатора (системы охлаждения двигателя)
MF03	50А	Высокая скорость вентилятора радиатора (системы охлаждения двигателя)
MF04	80А	Электрический усилитель руля ЭУР (EPS)
MF05	60А	На блок предохранителей в салоне

Общие рекомендации по предохранителям chery Tiggo 5

Если вы эксплуатируете автомобиль постоянно, скачайте и распечатайте схему расположения предохранителей вашей марки авто, храните эту схему в бардачке.

В некоторых автомобилях (практически на всех корейских и японских) на крышке блока предохранителей есть расшифровка предохранителей. В немецких и французских автомобилях перечень предохранителей может быть нанесен на иностранном языке, который вы не знаете. В этом случае заранее переведите и распечатайте такую расшифровку, которая вас может выручить.

Посмотрите, какие типы предохранителей установлены в вашем автомобиле. Приобретите соответствующие наборы предохранителей, они наверняка когда-нибудь вам пригодятся.

Проверьте наличие пластмассового пинцета в блоках предохранителей. Если его нет, доукомплектуйте ремнабор автомобиля. Очень хорошо для этой цели подходят специальные медицинские зажимы

Описание предохранителей

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
РП 1	Подсветка
РП 2	Освещение салона
РП 3	Реле омывателя лобового стекла
РП 4	Резервация
РП 5	Резервация
РП 6	Электронный блок управления силовым агрегатом
РП 7	Резервация
РП 8	Резервация
РП 9	Резервация
РП 10	Стоп сигналы
РП 11	Головной свет
РП 12	Дроссельная заслонка
РП 13	Стеклоподъемники
РП 14	Противотуманные фары задние
РП 15	Зажигание
РП 16	Топливная аппаратура
РП 17	Электрическое оборудование
РП 18	Резервация
РП 19	Контактная плата задних фонарей, стоп сигналов
РП 20	Блок цифровых датчиков

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, реле бензонасоса
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы
F (Ф-36) / 20	Зарезервировано
F (Ф-37) / 20	Зарезервировано
F (Ф-38) / 20	Зарезервировано
F (Ф-39) / 20	Зарезервировано
F (Ф-40) / 20	Зарезервировано
F (Ф-41) / 20	Дополнительно
F (Ф-42) / 20	Дополнительно
F (Ф-43) / 20	Дополнительно
F (Ф-44) / 20	Дополнительно
F (Ф-45) / 20	Дополнительно
F (Ф-46) / 20	Дополнительно

Цена монтажного блока с предохранителями (оригинал) на автомобиль Чери Тигго от 4500 рублей, аналоги от 3900 рублей, реле – прерыватели от 500 рублей / шт.

Блок под капотом

Под капотом с левой стороны, рядом с аккумулятором, установлен основной блок с предохранителями и реле.

Фотография

Схема

Расшифровка

EF01	Фара дальнего света правая
EF02	Фара дальнего света левая
EF03	Фара ближнего света правая
EF04	Фара ближнего света левая
EF05	Противотуманная фара
EF06
EF07	Катушка зажигания
EF08	Форсунка/ Положение распредвала
EF09
EF10	Компрессор системы кондиционирования воздуха
EF11
EF12
EF13
EF14
EF15	IGN2
EF16
EF17	ECU/TCU (автомобиль с CVT)
EF18	Запасной
EF19	TCU (автомобиль с CVT)/ECU
EF20	Запасной
EF21
EF22
EF23
EF24
EF25	Звуковой сигнал
EF26	Запасной
EF27	Датчик расхода воздуха/Адсорбер
EF28	Выключатель фонаря заднего хода (механическая коробка передач)
EF29	Цепь возбуждения генератора
EF30	Фонарь заднего хода/датчик системы помощи при движении задним ходом (автомобиль с CVT)
EF31
EF32
EF33
EF34	Питание системы зажигания
EF35	Топливный насос
EF36	Система ABS/ESP
EF37	Запасной
EF38	Обмотка реле топливного насоса/ Обмотка реле вентилятора
EF39	Кислородный датчик
EF40	Блок управления
EF41	Стартер
EF42
EF43	IGN1
EF44
EF45
EF46	TCU (автомобиль с CVT)
EF47	Система ABS/ESP
EF48	Цепь питания дополнительного электро оборудования

Есть что добавить – пишите в комментарии.

Блок под капотом

Под капотом авто находятся 2 блока с предохранителями. Основной монтажный блок с предохранителями и реле расположен рядом с передней правой стойкой амортизатора, под защитной крышкой отсека монтажного блока.

Для доступа необходимо:

1. Выкрутить винты-фиксаторы крепления крышки отсека монтажного блока (их должно быть 5)
2. Надавите на середину (сердечник) отдельного фиксатора и достаньте его из паза/отверстия.
3. Далее небольшим усилием отсоедините фиксатор резинового уплотнителя воздухопритока от крышки отсека монтажного блока.
4. После этого можно снять защитную крышку самого блока с предохранителями и реле нажав на фиксатор в торце блока.

Предохранитель бензонасоса находится под номером F3 с силой тока в 15 Ампе р. Для модели Т11 FL с двигателем 1.8 л. рекомендуем также проверять F22 на 15 А в салоне.

Описание блока под капотом (qc)

До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках. Рисунок выложил terra

Предохранители:1-Ближний свет (левая лампа) 2-Ближний свет (правая лампа) 3-Бензонасос (контакты реле) 4-Дальний свет (левая лампа) 5-Мотор вентилятора салона 6-Дальний свет (правая лампа)

7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9-запасной 10— 11-запасной 12-Стартер (контакты реле)

13-Блок сигнализации и управления замками дверей. 14-Лампа заднего хода 15-Модуль зажигания 16-Генератор (обмотка возбуждения) 17-Габаритные огни правая сторона 18-Передние противотуманки 19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка)

20-Габаритные огни левая сторона 21-Задние противотуманки 22-резерв 23-Стоп сигналы 24-Реле стартера (обмотка) 25-Компрессор кондиционера 26-АБС контроллер 27-Блок управления двигателем (контакты 17,18)

Реле:К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманок К10 Реле задних противотуманок К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв

Про Chery: Сравнение Chery Tiggo 4 2.0 и Renault Kaptur (2016-2020) 1.6

Назначение Предохранителей chery Tiggo 5

Автомобильные предохранители (иначе плавкие вставки) в электрических схемах применяются для:

— защиты от перегрузок электрических цепей, возгорания в случае короткого замыкания;
— защиты электронных блоков автомобиля при неисправности электрооборудования и проводки;
— контроля максимальных токов в цепях автомобиля;
— своеобразной диагностики неисправности электрооборудования автомобиля.
— Последняя функция имеет в виду тот факт, что при неисправности какого-либо электронного устройства в автомобиле перегорание предохранителя, обслуживающего данный блок, будет свидетельством проблем в блоке.

Предохранители chery tiggo

В автомобилях семейства Чери Тигго первого и второго поколения предустановлено два монтажных блока: предохранители и реле – прерыватели.

Где находятся платы:

• Основная: в салоне машины, слева от рулевого колеса;
• Дополнительная: под капотом, в моторном отсеке, за аккумуляторной батареей.

Чтобы максимально быстро отыскать модуль по порядковому номеру на тыльной стороне пластиковой крышки корпуса нанесено расположение, расшифровка, распиновка.

Заменить модули электрической цепи вовсе не сложно, но будьте предельно внимательны, не нарушайте технологию монтажа. Что может привести к преждевременному выходу из строя оборудования.

За квалифицированной помощью обращайтесь к специалистам СТО, автосервисов, мастерских.

Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве.

Рис. 10.2. Обозначения предохранителей и реле в монтажном блоке, расположенном в салоне.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве.В подкапотном пространстве монтажный блок предохранителей и реле (рис. 10.1) установлен с правой стороны по направлению движения автомобиля. В табл. 10.1 указано назначение предохранителей, плавких вставок и реле (их номера даны на рисунке), но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.В салоне монтажный блок предохранителей и реле (рис. 10.2) расположен в левой части панели приборов под ящиком для мелких предметов. Назначение предохранителей и реле указано в табл. 10.2.

1. Для получения доступа к предохранителям монтажного блока, расположенного в подкапотном пространстве, откройте капот и выверните винты фиксаторов крепления крышки отсека монтажного блока.Примечание.

Так расположены винты фиксаторов крепления крышки отсека монтажного блока.

2. Утопите отвёрткой сердечник фиксатора…

3….и извлеките фиксатор из отверстия в крышке.

4. Преодолевая усилие фиксаторов, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока…

5….после чего снимите крышку отсека монтажного блока.

6. Отожмите фиксатор…

7….и снимите крышку монтажного блока.8. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.Примечание.

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей.Здесь же находятся запасные предохранители различных номиналов.Предупреждение.Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

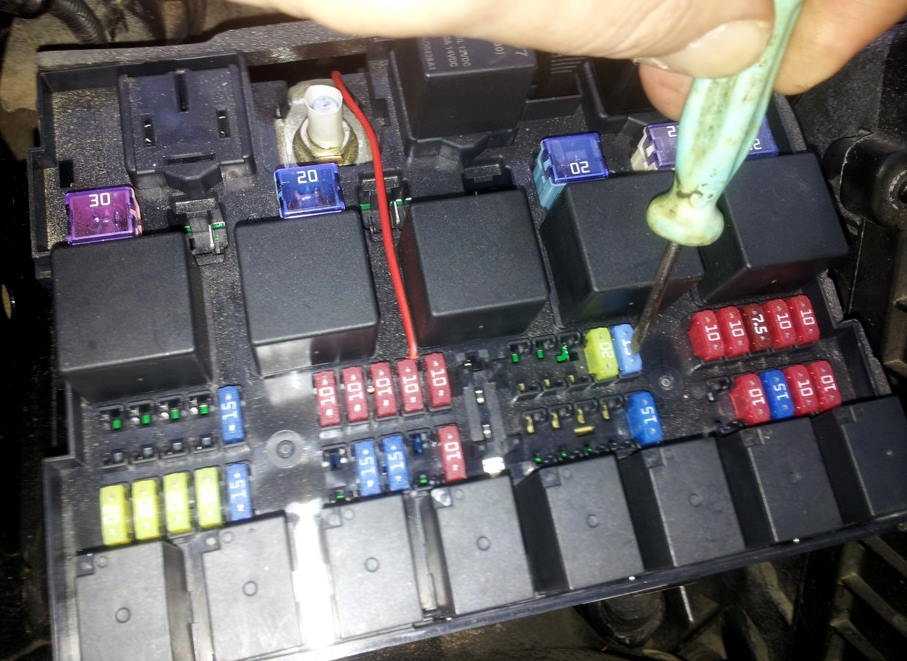

9. Достаньте из гнезда монтажного блока специальный пластмассовый пинцет…

10….и с его помощью извлеките заменяемый предохранитель.

11. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

12. При необходимости извлеките реле…

13….или плавкую вставку, покачивая их из стороны в сторону.14. Установите детали в порядке, обратном снятию.

15. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, откройте ящик для мелких предметов…

16….потяните ящик вверх и извлеките его из панели приборов, отсоединив пружину.17. Выясните причину перегорания предохранителя (плавкой вставки) и устраните ее.При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.18. Замените перегоревший предохранитель, плавкую вставку или реле таким же способом, как и в монтажном блоке, расположенном в подкапотном пространстве (см. пп. 9–13).Примечание.

В специальных гнездах монтажного блока расположены запасные предохранители А различных номиналов и специальный пинцет Б для замены предохранителей.19. Установите детали в порядке, обратном снятию.

ПервоисточникWiKi

Описание блока под маленьким бардачком (yb)

Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде.

Запасные предохранители расположены слева вертикально.

Выглядит вот так:

Предохранители:F1-Регулятор яркости подсветки приборов F2-Датчик концентрации кислорода, клапан абсорбера, спидометр F3-Топливные форсунки F4-Кондиционер F5-Прикуриватель, стеклоподъемники, обогрев зеркал F6-Комбинация приборов F7-Магнитола постоянное питание F8-диагностический разъем F9-Комбинация приборов F10-Задний стеклоочиститель F11-Передний стеклоочиститель F12-Реле ближнего и дальнего света F13-Подушки безопасности F14-Магнитола (управление АСС)

F15-Электропривод зеркал F16-Обогрев сидений F17-ЭБУ двигателя F18-Блок комфорта и сигнализации ISU F19-Стеклоподъемники F20-Мотор люка в крыше F21-Выключатель (замок) зажигания F22-освещение салона F23-Кнопки управления люком F24-Звуковой сигнал F25-Заслонка рециркуляции воздуха (мотор и кнопка)

F26-Реле кондиционера F27-Обогрев зеркал заднего вида F28— АМ1 (через замок зажигания идёт на линии АСС и IG1) F29— АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) F30-розетка в багажнике

Реле:К1-Реле вентилятора системы охлаждения К2, К3, К4 – Резерв К5-Реле звукового сигнала К6-Реле включения габаритов К7-Реле кондиционера

Chery Tiggo с 2012 года, замена предохранителей инструкция онлайн

Плавкие предохранители и реле

Внимание!Перед заменой предохранителей или реле выключите двигатель и все электрическое оборудование автомобиля. Плавкие предохранители следует заменять на предохранители такого же номинала (сила тока в амперах)

Плавкие предохранители следует заменять на предохранители такого же номинала (сила тока в амперах).

Замена реле требует специальных знаний.

Рекомендуется держать в автомобиле несколько предохранителей на случай замены.

Компания Chery обеспечивает поставку всех типов предохранителей.

Перегоревший (расплавившийся) предохранитель может быть легко заменен.

Все предохранители, поставляемые компанией Chery, устанавливаются нажатием на них и последующим фиксированием.

*Малый предохранитель*

*Плавкий блок*

Внимание!Внесение любых несанкционированных изменений в конструкцию электрической или топливной системы может повлиять на работу вашего автомобиля, а также привести кпожару или возникновению иной опасности. Поэтому замена элементов и деталей электрической или топливной системы может производиться только специалистами сервисных центров компании Chery

Электрораспределительный блок моторного отсека

Блок расположен справа с задней стороны моторного отсека, под торцевой планкой ветрового стекла.

Пожалуйста, производите проверку или замену плавких предохранителей и реле в соответствии с нижеследующими инструкциями.

1. Выключите все электрооборудование.

2. Отсоедините отрицательный полюс блока от отрицательного полюса аккумуляторной батареи.

3. С помощью отвертки или монеты отверните фиксаторы пластикового кожуха с правой стороны торцевой планки ветрового стекла.

Chery tiggo fl предохранители

Оценка автовладельца по имени Андрей: 1.Салон просторный, c заде пассажирам места хватает.2. Салон тряпка достойного свойства3. Внешний облик и в пир и мир и добрые люди не постыдно.4. Проходимость хорошая, клиренс маловат из за защиты. Поверьте не хужеХ -трейла a по Огромным ямам лучше багажником не цепляется как x-треил.

Раз джипперы на берегу озера смотрели как я на брюхе полз по луже c колеей от их нив и патриотов. Я то не знал что там все так глубоко a они удочки побросали и смотрели на меня когда я к ней подъехал и ни один c…ка не произнес что не едь там глубоко. Проехал просто брюхом цепанул но прополз на штатной резине.

Ну и осенью по газону пробку объезжал осенью на брюхе по торфу полз 200 м задумывался не проеду (1 опыт на ней) Совет по грязищи сходу блокировку вкл. и пробуксовку выкл. и как танк едет, если проб-ку не выкл можно на автомате встать по посреди поля либо лужи, потомучто движок практически до 0 душит.5.

Курсовая устойчивость и противозаносная система на 5+ несколько раз реально жизнь выручала и 1 раз в гололед co снегопадом.6. Багажник Большой, чуток короче чем у x трейла.7. Свет отл и туманки.8. Покраска очень высококачественная , поглядим как ОФ дилера покрасят зеркало и 2 двери покрасят(припаркованную машину поцарапали).9.

Подвеска отлично сбалансирована как по асфальту так и на бездорожье

• Выложил админ: по просьбе Генриа
• Категория: Сделать авто самому
• Оригинальное название:

Описание: Габариты следующие, длина — 3079, ширина — 1100, высота — 1205 мм. Колесная база составляет 2991 мм. Дорожный просвет 111 мм. Автомобиль оснащается гибридным силовым агрегатом.

2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного
цилиндра составляет 70 мм, ход поршня – 75 мм. Коленчатый вал двигателя разгоняется до 4000 оборотов в минуту.

Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.

Показов: 2991

Ниже вы сможете поглядеть технические свойства черри tiggo fl предохранители. Выскажите свое мировоззрение об авто в комменты.

Дата выхода: 16. 07. 2019 года

Продолжительность: 1:07

Качество: PDTV

Смех в теме: Два брата 5-ти и 7 лет. Старший читает по слогам название тетради:— Про-пи-сиМладший заинтересованно:— Про что?

Расчет его номинала при установке дополнительного оборудования chery Tiggo 5

При установке дополнительного оборудования часто бывает необходимым изменить номинал предохранителя в цепи питания. Для расчета необходимо иметь данные о мощности устройства или его сопротивлении. Например, подключая дополнительный источник освещения в виде лампы мощностью 60 Ватт, необходимо воспользоваться формулой:

P=U*I, где

Р – мощность лампы,
U – напряжение бортовой сети (12 Вольт),
I – ток в цепи.
Из формулы следует:

I = P/U = 60/12 = 5 Ампер.

То есть при установке дополнительной лампы необходимо номинал предохранителя в цепи увеличить приблизительно на 5 Ампер, с учетом запаса по току 50%, необходимо выбрать 7,5 Ампер. Если по цепи устанавливается две лампы, тогда номинал умножается на 2, получается 15 Ампер.

Если мощность устройства неизвестна, измеряется его сопротивление. Измерение следует производить хорошим мультиметром, так как китайские имеют большую погрешность, особенно, при измерении малых сопротивлений. Например, устанавливая пресловутый электрический подогреватель воздуха в салоне, измерения показали сопротивление R равным 0,4 Ом. Ток определяется по закону Ома.

I = U/R = 12/0,4 = 30 Ампер

Если включать в разъем прикуривателя только обогреватель, с учетом запаса номинал предохранителя должен быть не менее 40 Ампер.

Следует учитывать, что обычно при расчете площади сечения проводника, принимается за максимальный ток на 1 кв.мм сечения проводника максимальный ток 4 Ампера. Таким образом, площадь сечения провода, идущего к разъему прикуривателя должна быть больше 30/4 = 7,5 кв.мм. Ближайшее стандартное сечение – 8 кв.мм. (наверняка там стоит провод сечением не более 6 кв.мм.) Если во время работы обогревателя захочется прикурить (посредством двойника разъема), ток может увеличиться, а это чревато перегоранием предохранителя, еще хуже, воспламенением проводки.

Поэтому перед увеличением номинала предохранителей и установкой в цепь дополнительных потребителей необходимо проверить площадь сечения электропроводки в цепи, при необходимости, установить другие провода.

Если допоборудование запитывается от блока предохранителей, также необходимо увеличивать номинал мощного предохранителя, который обслуживает данный блок. Он обычно расположен под капотом либо в багажнике, если там расположена аккумуляторная батарея.

Блоки в салоне

Блок А

Данный блок предохранителей находится в нижней части панели приборов, со стороны водителя.

Для доступа надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.

Схема

Описание

RF01	Система помощи при движении задним ходом
RF02	Подсветка выключателя режима «SPORT» (автомобиль с вариатором)/ переключатель корректора фар
RF03	Обмотка реле фонаря заднего хода (автомобиль с вариатором)
RF04	–
RF05	–
RF06	Датчик скорости поворота вокруг вертикальной оси/датчик угла поворота рулевого вала/панель приборов/ сигнализатор непристегнутого ремня безопасности пассажира на переднем сиденье/диагностический разъем/иммобилайзер/ индикатор системы ESP
RF07	BCM/EPS/PEPS
RF08	Подушка безопасности
RF09	Выключатель стоп-сигналов
RF10	Панель управления системой кондиционирования воздуха
RF11	–
RF12	–
RF13	Обмотки реле обогревателя заднего стекла, вентилятора, обогревателя сидений/аудиосистема/блок ВСМ
RF14	Прикуриватель
RF15	Переключатель регулировки наружных зеркал заднего вида/ переключатель электропривода вентиляционного люка

Блок B

Данный блок установлен на блоке комфорта, который крепится на левой стойке, за защитой салона.

Схема

Обозначение

1. 10А Омыватель
2. 25А Передний стеклоочиститель
3. 15А Дверные замки, замок открывания багажника
4. 15А Очиститель заднего стекла, задние ПТФ
5. 25А Стеклоподъемники подъем
6. 25А Стеклоподъемники опускание

Блок С

Устанавливается в нижней части панели приборов со стороны пассажира.

Фото – пример

Схема

Назначение

RF27	Запасной
RF28	–
RF29	–
RF30	Блок A предохранителей и реле в салоне автомобиля
RF31	–
RF32	Электропривод регулировки сидений
RF33	Обогрев заднего стекла
RF34	Обогрев сиденья водителя
RF35	Выключатель стоп-сигналов
RF36	Резервный
RF37	Обогрев сиденья переднего пассажира
RF38	–
RF39	–
RF40	Функция защиты от защемления (правая дверь)
RF41	Функция защиты от защемления (левая дверь)
RF42	Сигнал обратной связи обогревателя заднего стекла и наружных зеркал заднего вида
RF43	–
RF44	–
RF45	Резервное питание (прикуриватель передний)
RF46	Замок зажигания
RF47	Кнопка запуска и остановки двигателя
RF48	–
RF49	Вентиляционный люк
RF50	–
RF51	–

• RRLY002 – реле обогрева заднего стекла
• RRLY003 – реле обогрева левого сиденья
• RRLY004 – реле обогрева правого сиденья
