Гнездо прикуривателя, на легковом автомобиле Дэу Матиз (Daewoo Matiz), расположено с левой стороны нижней части передней консоли. Напряжение на его клеммы подаётся только после того, как водитель вставит ключ в замок зажигания и повернёт его в положение «I» или «II». Только в этом случае Вы сможете использовать прикуриватель по его прямому назначению или пользоваться гнездом прикуривателя в качестве розетки для подключения к нему дополнительных устройств, требующих питания постоянным током напряжением в 12 вольт.

После включения прикуривателя путём нажатия на кнопку, его спираль нагревается в течение 30 секунд, после чего, должно произойти автоматическое отключение за счёт возвращения кнопки в первоначальное положение. Если автоматического отключения кнопки не происходит, то спираль прикуривателя перегревается и выходит из строя. Устранять эту неисправность придётся путём приобретения и установки нового прикуривателя.

Если гнездо прикуривателя, владельцем автомобиля Дэу Матиз, часто используется в качестве розетки, в этом случае, самой распространённой неисправностью будет перегорание двадцати амперного предохранителя F7, расположенного в монтажном блоке в салоне автомобиля. Находится этот монтажный блок слева от ручки, при помощи которой водитель открывает капот. Происходит это, по причине несоответствия размеров штекеров дополнительных устройств, которые ещё и неправильно подсоединяются к этому гнезду. В результате чего, усики положительного контакта гнезда прикуривателя разгибаются так, что начинают касаться корпуса гнезда, подсоединённого к «массе» автомобиля, вызывая короткое замыкание.

Но, даже если штекер, идеально подходит к гнезду прикуривателя, предохранитель F7 может перегореть из-за того, что потребляемый дополнительным устройством ток будет больше 20А. Поэтому, прежде чем подключить к гнезду прикуривателя, к примеру, компрессор для накачки шин, посмотрите в инструкции по эксплуатации компрессора, какой величины пусковой ток у его электродвигателя. Если пусковой ток больше 20А, то такой компрессор включайте напрямую от аккумуляторной батареи, так его включение через гнездо прикуривателя приведёт к перегоранию предохранителя F7.

Бывают случаи, что при визуальной проверке предохранителя F7, не всегда бывает хорошо заметно место перегорания его нити. Поэтому, для проверки работоспособности данной цепи, поставьте вместо него запасной предохранитель, рассчитанный на такую же силу тока, который можно найти в монтажном блоке моторного отсека.

Схема электрооборудования Дэу Нексия

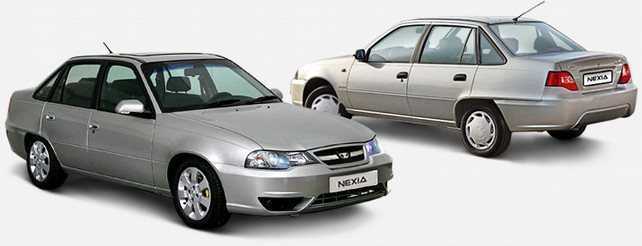

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Перестала работать какая-то функция?

Любая функция в «Матизе», как и во всех автомобилях, не работает без специального предохранителя.

Он выполняет защитные функции в электрической цепи. Предохранители не устанавливаются на основные элементы автомобиля, такие как двигатель или элементы коробки передач. Без специальных таблиц и схем разобраться в монтажном блоке не так уж и просто. Чаще всего один предохранитель отвечает сразу за несколько функций и систем. Основные предохранители располагаются именно в монтажном блоке, который находится под капотом.

Главное обязательно запомните то, что производить замену предохранителя можно только лишь на предохранитель с точно такой же мощностью. Таблицы расшифровок предохранителей Daewoo Matiz помогут вам разобраться и выявить причину поломки. Величину номинального тока вы сможете найти на любом предохранителе. Как же определить, вышел из строя предохранитель или нет? Взгляните на него внимательно. Между контактами имеется тоненький проводник. Так вот, в случае сгорания предохранителя, этот проводник должен быть разорван, поэтому не спешите менять его без установления причины неисправности.

Часто автовладельцы сталкиваются с такой ситуацией, когда после замены предохранителя, он снова сгорает. В данном случае необходимо проверить работоспособность электрической цепи.

Многие вместо предохранителей используют проволочные перемычки. Это строго запрещено, так как таким образом можно нанести серьезный ущерб электрической цепи всего автомобиля.

Напоминаем вам о том, что основные предохранители находятся в монтажном блоке, схема которого приведена ниже.

Авто-помощь

Легковой автомобиль Дэу Матиз (Daewoo Matiz), может комплектоваться одним или двумя дворниками (стеклоочистителями), предназначенными для очистки лобового и заднего ветрового стекла. В работу, они включаются правым под рулевым переключателем, но электродвигатели мотор-редукторов переднего и заднего дворников получают питание через разные предохранители. Кроме этого, Дэу Матизы в комплектации STD, имеют упрощённую схему включения передних дворников, работающих только в двух режимах, малая и большая скорость движения щёток, а прерывистого режима работы у них нет.

Когда стеклоочиститель лобового стекла отказывается включаться на всех режимах работы, то вначале необходимо проверить состояние предохранителя F8 (15А), расположенного в монтажном блоке салона автомобиля, который находится под передней панелью в районе расположения левой ноги водителя. Если предохранитель F8 не перегорел, а его контакты не окислены, тогда, методом замены, нужно проверить исправность реле включения дворников, установленное в этом же монтажном блоке.

Не исключено, что к такой же неисправности, может привести и выход из строя под рулевого переключателя или электродвигателя мотор-редуктора, у которого зависли или износились графитовые щётки коллектора или произошло короткое замыкание обмотки якоря. Электродвигатель дворников может не работать и по причине появления коррозии в контактах разъёма С205, через который подаётся напряжение на колодку мотор-редуктора.

Если дворники не включаются только в одном из режимов работы, то поиск неисправности нужно начинать с проверки состояния контактов под рулевого переключателя, отвечающих за включение данного режима работы. При исправном переключателе, придётся проверять соответствующую цепь от контакта колодки разъёма под рулевого переключателя, до контакта колодки разъёма электродвигателя. В случае отказа в работе прерывистого режима включения дворников, поиск неисправности нужно начинать с проверки состояния реле.

Поиск неисправности, по которой отказывается включаться задний дворник, начинают с проверки предохранителя F9 (15А), расположенного в том же монтажном блоке, что и предохранитель F8. Если предохранитель F9 не перегорел, то придётся проверить, подаётся ли напряжение на контакты 1 и 2 электродвигателя заднего дворника при его включении в работу. Если напряжения нет, тогда необходимо посмотреть, не порвались ли провода в гофре, при переходе их из кузова на заднюю дверь. При наличии напряжения проверять придётся электродвигатель заднего дворника.

Схема предохранителей Матиза

На машине 2007 и других годов производства используется стандартная электросхема оборудования. На крышках блоков присутствует обозначение и расшифровка на русском языке каждого элемента в отдельности.

Когда перегорает какой-либо элемент – искать нужную деталь следует по участку отказавшей цепи. Только так можно получить схему подключения предохранителя. Отдельного материала по расположению и маркировке всех элементов вместе взятых нет.

Предохранитель поворотов

У Matiz расположен в салонном блоке под номером 4. Также здесь имеется и соответствующее реле R11. Замена деталей выполняется в стандартном порядке при помощи специализированных щипцов.

Предохранитель бензонасоса

Соответствующий предохранитель установлен под капотом. Вставка F4 передает питание на цепь замыкания реле R5, установленного рядом. Найти релюшку просто. При активации зажигания она характерно щелкает.

Предохранитель стартера

Указанная деталь в большинстве модификаций монтируется в салонной части блока под номером F14. Отдельные комплектации имеют измененную схему. Здесь за возбуждение стартового устройства отвечает деталь №08.

Реле силовой жилы устанавливается отдельно – на крыле машины. Это позволяет оперативно его заменить. Далее задействуется втягивающее устройство. Механизм является частью стартера.

Магнитола

Питание от замка зажигания осуществляется через предохранитель F6. Некоторые автолюбители при монтаже более производительной акустики переносят питание напрямую от аккумуляторной батареи.

Вентилятор охлаждения

Единственный вариант охлаждения радиатора Матиз защищен через предохранитель Ef15 основного блока, расположенного под капотом.

Предохранитель дворников

Каждый из них запитан отдельным элементом. В стандартной цепи это 8 и 9 для левой и правой стороны. Реле системы всего один и это вставка №12 салонного модуля.

Стеклоподъемники

Пятый предохранитель салонного блока подает питание на систему электрических подъемников дверных стекол. Релюшки мотор-редукторов устанавливаются в дверях.

Предохранитель кондиционера

Компрессорная установка агрегата управляется через F14 подкапотного модуля. Отдельно следует рассмотреть реле. Устройство режимов работы кондиционирования питается выключателем №3, а цепь электрической муфты через №10.

Предохранитель центрального замка

Устройство получает питание через собственную вставку, смонтированную отдельно. Его следует искать рядом с кнопками выключения или под приборной панелью, в зависимости от года выпуска и модификации авто.

Стеклоочиститель

Предохранитель омывателя лобового стекла расположен под номером 9 в салонном модуле. Реле стеклоомывателя ветрового стекла находятся в моторном отсеке возле резервуара с соответствующей жидкостью.

Дальний свет

Указанный режим активируется через предохранители 8 и 9 подкапотного блока. Выключатели находятся возле оптических элементов.

Предохранитель генератора

Общий для нескольких цепей №4 моторного блока отвечает и за питание приборов установки. Когда плавкий элемент постоянно сгорает, следует проверить регулятор напряжения, установленный на крыле машины.

Аварийка

Сигнализация более сложна чем кажется. За питание кнопки отвечает элемент F12. Подача напряжения к релюшке проходит через предохранитель 3. Выключатель смонтирован в стандартной проводке под номером 11 и работает параллельно с поворотами.

Предохранитель зарядки

Защитное оборудование аккумуляторной батареи устанавливается в непосредственной близости от нее. Это необходимо по причине облегчения доступа к деталям.

Предохранитель габаритов

Система питается от разных элементов, что обусловлено требованиями современного автомобилестроения. Здесь это детали 12 и 13 подкапотного блока. Изготовитель сэкономил – релюшка устанавливается всего одна R9.

Часы

Получают напряжение от двух элементов. В стандартной проводке это предохранительные вставки аварийки. Подсветка поступает от общей линии освещения доски.

Сигнализация

По умолчанию в монтажном блоке отсутствуют защитные вставки противоугонной сигнализации авто. Это обусловлено требованием системы безопасности, монтируемой на машине в стоке, если подобная включена в комплектацию.

Предохранитель зажигания

От элемента №2 подкапотного модуля подается питание на личинку замка. Если постоянно горят контакты, следует проверить именно его. Катушка зажигания запитана от генератора.

Предохранители Дэу Матиз: назначение и расположение

Блоки предохранителей в Дэу Матиз защищают бортовую электронику от перегрузки и коротких замыканий. Данные элементы находятся в салоне и под капотом. Соответственно, в зависимости от места расположения каждый блок предохранителей отвечает за поддержание работы различных бортовых приборов.

Устройство защиты Matiz

Установка предохранителей на Daewoo Matiz – это обязательная процедура, без которой автомобиль не выпускают с конвейера. Отсутствие данных компонентов в конструкции машины достаточно быстро приведет к непоправимым последствиям. Блоки предохранителей должны находиться в транспортном средстве потому, что эти элементы защищают бортовые энергосистемы и оборудование от перегрузок и коротких замыканий.

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

• распределителя зажигания;
• катушки;
• высоковольтной цепи;
• электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

• частоты вращения коленчатого вала;
• угла открытия дроссельной заслонки;
• данных с датчика кислорода каталитического нейтрализатора;
• температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

Дополнительная информация

Больше информации про места расположения блоков можете найти в данном видео.

Не подходят схемы? Изучите данное описание.

p, blockquote 79,0,0,0,0 —> p, blockquote 80,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.
