УАЗ Хантер УАЗ 469. Предохранители и реле

Расположение блока предохранителей в салоне. . Блок расположен под панелью приборов со стороны водителя.

Реле расположены под панелью приборов со стороны водителя.

1 — реле включения ближнего света фар; 2 — реле включения дальнего света фар; 3 — реле включения противотуманных фар; 4 — реле очистителя стекла двери задка; 5 — реле включения заднего противотуманного фонаря; 6 — реле очистителя ветрового стекла; 7 — реле-прерыватель указателей поворота

Реле и предохранитель системы впрыска топлива находится в моторном отсеке.

Силовые предохранители расположены под капотом.

Силовые предохранители защищаю цепи наружного освещения и клемма 30 выключения зажигания.

Электрические схемы блока предохранителей УАЗ Хантер, УАЗ 469.Электрооборудование автомобилей модификации 315195-025, 315195-125

Электрооборудование автомобилей модификации 315195-023, 315195-123

1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера

Схема предохранителей УАЗ Хантер

Каждый предохранитель необходим для защиты определенной цепи. Для замены элемента необходимо определить, какую цепь он защищает, и какова его допустимая нагрузка.

Для этого используется распиновка предохранителей, которая приведена ниже:

• 1 – резервная ячейка. Используется для подключения дополнительного оборудования. Имеет номинал 25 Ампер;
• 2 – передняя и задняя лампа габаритных огней. Номинал 5 ампер;
• 3 – передняя правая фара режим ближнего света. Допустимая нагрузка – 7.5 А;
• 4 – передняя фара режим дальнего света. Показатель нагрузки – 10 А;
• 5 – правая противотуманная фара. Предохранитель 7.5 Ампер;
• 6 – ячейка фонаря освещения блока и розетки выносного фонаря – 5 А;
• 7 – стоп сигналы – 7.5 А;
• 8 – аварийная световая сигнализация – 10 А;
• 9 – питание электрического звукового сигнала – 20 А;
• 10 – освещение номера, щитка приборов – 7.5 А;
• 11 – прикуриватель – 15 А;
• 12 – задняя противотуманная лампа – 5 А;
• 13 – резервная ячейка. Используется для подключения аудиосистемы. Допустимая нагрузка 10 А;
• 14 – резервная ячейка используется для подключения потребителей с нагрузкой не более 25 А;
• 15 – левые фонари габаритных огней – 5 А;
• 16 – левая фара режим ближнего света – 7.5 А;
• 17 – левая фара режим дальнего света – 10 А;
• 18 – левая противотуманная фара – 7.5 А;
• 19 – лампа обозначения движения автомобиля задним ходом – 5 А;
• 20 – прерыватель поворотов – 7.5 А;
• 21 – предохранитель электродвигателя автономного обогревателя (печки) – 10 А;
• 22 – ячейка защиты системы очистки ветрового стекла – 20 А;
• 23 – внутреннее освещение салона и моторного отсека – 7.5 А;
• 24 – резервная ячейка с допустимой нагрузкой 15 А;
• 25 – защита приборов и контрольных ламп – 5 А;
• 26 – электрическая помпа автономного отопителя салона (устанавливается на УАЗ 315148) – 10 А.

ВАЖНО: Предохранители УАЗ Хантер 315195 инжектор, и других моделей, считаются слева направо. Первый электропредохранитель установлен в левой части верхней планки

Назначение

На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка. Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности. Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.

Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.

Дополнительный блок

Производитель оборудовал модификации с дизельным силовым агрегатом дополнительным блоком. В нем расположены предохранители и реле. Он устанавливается на боковой стенке моторного отсека.

Блок предохранителей УАЗ Хантер 315195 дизель, имеет следующие плавкие элементы:

• F1 и F2 – плавкие элементы бортовой сети. Имеют допустимую нагрузку 30 Ампер;
• F3 – плавкий элемент реле нагрева топлива. Номинал 25 Ампер;
• F4 – электропредохранитель диагностики с допустимой нагрузкой 5 ампер;
• F5 – защита реле электростартера – 20 Ампер;
• F6 – защита датчика контролирующего расход воздушной массы силовой установкой – 10А;
• F7 – плавкий элемент электронного блока управления – 5 А;
• F8, F9, F10 – защита главных реле. элементы имеют номинал 15, 10 и 25 Ампер соответственно.

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

1. аккумуляторной батареи (АКБ);
2. механического выключателя «массы»;
3. электронного регулятора напряжения заряда АКБ;
4. генератора переменного тока;
5. амперметра на панели приборов;
6. замка зажигания (выключателя);
7. контактной группы прерывателя зажигания;
8. непосредственно распределителя зажигания (трамблера);
9. встроенного в распределитель конденсатора;
10. эбонитовой крышки трамблера с выводами для высоковольтных проводов;
11. бегунка распределителя зажигания;
12. свечей зажигания;
13. провода высокого напряжения от катушки зажигания;
14. дополнительного сопротивления катушки;
15. реле стартера;
16. непосредственно высоковольтной катушки зажигания;
17. электрического стартера.

Справочно: на приведенной черно-белой схеме системы зажигания буквами обозначена проводка на УАЗ 469 по цвету проводов. К – красный, О – оранжевый, Г – голубой; Ф – фиолетовый и Ч – черный (по заглавным буквам названий).

Новые модификации легендарного внедорожника получили более современные моторы и измененную электрическую схему .

В частности, схема проводки УАЗ Патриот включает в себя:

1. электронную систему впрыска топлива;
2. бесконтактную систему зажигания;
3. систему климат-контроля внутри салона автомобиля;
4. систему аварийной сигнализации и т.п.

Обзор блока предохранителей на УАЗ-315195 «Хантер»

Обычно предохранительных модулей на «Хантере» два: один расположен в салоне, другой — под капотом. Блоки отличаются как назначением, так и установленными элементами.

Схема предохранителей УАЗ «Хантер».

На УАЗе «Хантер» для расположения предохранителей предусмотрены планки (в блоках их по две), на каждой по 13 плавких размыкателей разного цвета и номинала:

• 5 А — оранжевый;
• 7.5 А — коричневый;
• 10 А — красный;
• 15 А — голубой;
• 20 А — жёлтый;
• 25 А — бежевый.

Салонный предохранительный модуль отвечает за работу приборов, которые не относятся к силовой установке. Он находится слева от руля прямо под панелью управления. Он представляет собой пластиковую коробку с крышкой, внутри которой установлены две планки с размыкателями, закреплённые болтами (как на фото ниже).

На следующей картинке представлена распиновка предохранителей салонного блока УАЗ «Хантер».

Модуль плавких размыкателей, расположенный под капотом уазика, защищает от перегрузок и короткого замыкания электрические цепи двигателя машины. Повреждение реле и силовых вставок, установленных в этом блоке, может привести к тому, что автомобиль просто не заведётся.

В зависимости от модификации «Хантера», эти блоки могут быть исполнены в двух вариантах:

• С четырьмя силовыми элементами, отвечающими за защиту цепи подогрева топливного фильтра (нет на 406 двигателе) и свечей накаливания. Используются на УАЗ-315143 и модели с индексом 315148.
• Две плавкие пластины на модели 315196 и прочих модификациях предназначены для защиты наружной оптики и разъём «30» выключателя зажигания.

Уазики, оснащённые дизельными моторами, комплектуются ещё и дополнительным (вспомогательным) предохранительным блоком (на рисунке ниже).

Блок устанавливается на правой боковой стенке моторного отсека и включает силовые вставки, контролирующие работу дизеля.

Итак, модуль плавких предохранителей защищает электропроводку УАЗа от перегрузок или короткого замыкания. Большинство модификаций «Хантера» оснащены двумя блоками, на дизельных авто их три.

Вместо послесловия — традиционное видео:

Уаз Хантер 469 — предохранители, реле, электросхема

УАЗ Хантер (УАЗ-315195), в просторечии известен как «уазик» , выпускался в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах как с бензиновыми (инжектор и карбюратор ЗМЗ — 409), так и с дизельными двигателями ЗМЗ-5143 в различных модификациях (УАЗ-31512, УАЗ-31514) и представляет обновленную версию моделей УАЗ-469 и УАЗ-3151 которые выпускались с 1972 года. В данной публикации вы найдёте описание блоков предохранителей и реле Уаз Хантер 469 со схемами и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной электросхемой и оригинальным руководством по эксплуатации.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки в салоне

Блок предохранителей

Он находится под панелью, немногим выше рулевой рейки.

p, blockquote 4,0,0,0,0 —>

Фото — схема

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,1,0,0 —>

1	25А Резерв
2	5А Габаритный свет правая сторона
3	7,5А Ближний свет правая сторона
4	10А Дальний свет правая сторона
5	7,5А Противотуманная фара правая
6	5А Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
7	7,5А Стоп-сигналы
8	10А Указатели поворота в режиме аварийной сигнализации
9	20А Звуковой сигнал
10	7,5А Фонари освещения номерного знака, подсветка приборов, переключателей
11	15А Прикуриватель
12	5А Задний противотуманный фонарь
13	10А Радиооборудование
14	25А Резерв
15	5А Габаритный свет левая сторона
16	7,5А Ближний свет левая сторона
17	10А Дальний свет левая сторона
18	7,5А Противотуманная фара
19	5А Фонарь света заднего хода левая
20	7,5А Указатели поворота в режиме указателей поворота
21	10А Отопитель
22	20А Электродвигатель стеклоочистителя, омыватель ветрового стекла
23	7,5А Плафоны освещения, подкапотная лампа
24	15А Резерв
25	5А Приборы и сигнализаторы
26	10А Дополнительный насос системы отопления УАЗ 315148

Блок реле

Находится под панелью, возле левой стоки.

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Обозначение

1. реле включения ближнего света фар
2. реле включения дальнего света фар
3. реле включения противотуман­ных фар
4. реле очистителя стекла двери задка
5. ре­ле включения заднего противотуманного фонаря
6. ре­ле очистителя ветрового стекла
7. реле-прерыватель указателей поворота

Блоки под капотом

Расположение

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Блок предохранителей

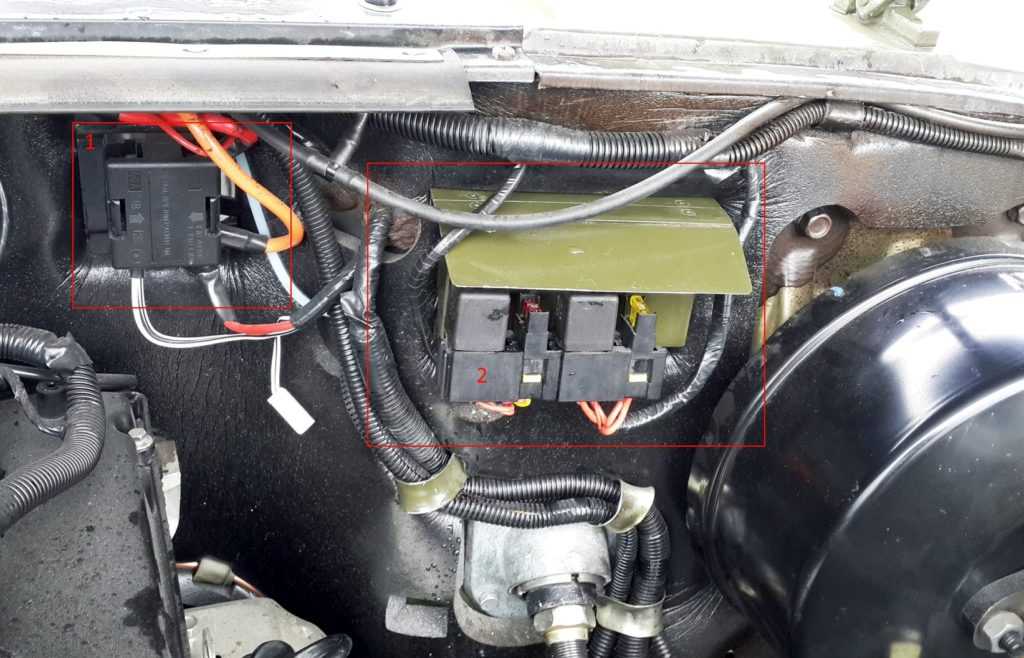

Блок силовых предохранителей (1) состоит из плавких вставок высокой мощности. На автомобилях УАЗ 315143 и УАЗ 315148 он состоит из 4 вставок, на остальных из 2.

p, blockquote 15,0,0,0,0 —>

Общая схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Назначение

p, blockquote 18,0,0,0,0 —>

Вариант 2

1. 90А Клемма 30 выключателя зажигания
2. 40А Наружное освещение
3. 15А Подогрев топливного фильтра
4. 90/60А Свечи накаливания

Блок реле

(2) Тут находятся реле и предохранители системы управления двигателем и системы впрыска топлива.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Дополнительный блок

Используется преимущественно на дизельных двигателях УАЗ-315195, 315148.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка

p, blockquote 25,0,0,0,0 —>

К1	Реле стартера
К2	Реле главное 2
КЗ	Реле главное 1
К4	Реле подогрева топлива
F1	30А Бортовая сеть
F2	30А Бортовая сеть
F3	25А Реле подогрева топлива
F4	5А Диагностика
F5	20А Реле стартера
F6	10А Датчик массового расхода воздуха
F7	5А Блок управления
F8	15А Реле главное 1
F9	10А Реле главное 2
F10	25А Реле главное 2

Дополнительный материал

Электросхема

Больше информации про электро оборудование и схему электрических соединений можете узнать в данном материале.

p, blockquote 26,0,0,0,0 —>

Руководство Уаз Хантер

А оригинальное руководство по ремонту и обслуживанию можете изучить тут.

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

На этом всё. А если хотите помочь дополнить материал, пишите всё в комментарии.

Дополнительный блок под капотом

Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы. Токи здесь выше, тут даже есть электропредохранитель на 80 А! Таким образом, если вдруг на вашем УАЗ Патриот внезапно откажет электрический вентилятор охлаждения, первым делом стоит проверить соответствующий предохранитель внутри блока, который находится в подкапотном пространстве.

Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.

Некоторые реле и электропредохранители могут отсутствовать внутри монтажного блока, это зависит от комплектации автомобиля, а также от его года выпуска.

Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.

Замена испорченного электро-предохранителя

Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.

Для замены необходимо:

1. Найти с левой стороны от водительского колеса блок электропредохранителей;
2. Демонтировать защитную крышку с установленным на нее фиксатором;
3. Включить плафон освещения, установленный в верхней части изделия;
4. Используя электрическую схему определить, какой электропредохранитель подлежит замене;
5. Демонтировать неисправное изделие из посадочного места;
6. Подобрать новое изделие идентичное по номиналу;
7. Установить новое изделие в ячейку;
8. Проверить работоспособность цепи питания;
9. Установить крышку на посадочное место.

Для замены силового электро-предохранителя следует:

• Открыть моторный отсек автомобиля;
• Найти на щитке отсека силового агрегата блок силовых изделий;
• Демонтировать защитную крышку;
• При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
• Открутить гайки крепления пластины;
• Демонтировать испорченное изделие;
• На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
• Установить деталь на шпильки крепления;
• Закрепить пластину гайками до упора.

ВАЖНО: Гайки силовых электропредохранителей должны быть надежно закреплены. Ослабление гаек ведет к ухудшению контакта и перегреву изделия

Назначение и расположение предохранителей и реле УАЗ-31519, 315194, 315195, 315143, 315148, 3153 и их модификации

Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки. Освещенность при работе в зоне блоков обеспечивается включением плафона внутреннего освещения, расположенного в верхней части кронштейна крепления блоков предохранителей.

Блок силовых плавких предохранителей размещен на щитке передка, под капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с четырьмя предохранителями (рис. 1), на остальных автомобилях — с двумя (рис. 2).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).

Обозначение	Сила тока, А	Защищаемые цепи
Верхний блок
F1	25	Резерв
F2	5	Габаритные огни (правый борт)
F3	7,5	Фара — ближний свет (правый борт)
F4	10	Фара — дальний свет (правый борт)
F5	7,5	Противотуманная фара (правый борт)
F6	5	Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
F7	7,5	Сигналы торможения
F8	10	Указатели поворота в режиме аварийной сигнализации
F9	20	Звуковой сигнал
F10	7,5	Фонари освещения номерного знака, подсветка приборов, переключателей
F11	15	Прикуриватель
F12	5	Задний противотуманный фонарь
F13	10	Резерв (радиооборудование)
Нижний блок
F14	25	Резерв
F15	5	Габаритные огни (левый борт)
F16	7,5	Фара — ближний свет (левый борт)
F17	10	Фара — дальний свет (левый борт), сигнализатор включения дальнего света фар
F18	7,5	Противотуманная фара (левый борт)
F19	5	Фонарь заднего хода
F20	7,5	Указатели поворота в режиме маневра
F21	10	Отопитель
F22	20	Электродвигатель стеклоочистителя, стеклоомывателя ветрового стекла
F23	7,5	Плафоны освещения салона, подкапотная лампа
F24	15	Резерв
F25	5	Приборы, сигнализаторы
F26	10	Дополнительный насос системы отопления (УАЗ-315148)

1-4 -плавкие предохранители

Обозначение	Сила тока, А	Защищаемые цепи
1	90	Клемма «30» выключателя пуска
2	40	Наружное освещение
3	40	Подогрев топливного фильтра
4	90/60	Свечи накаливания (УАЗ-315148/УАЗ-315143)

Рис. 2. Блок силовых плавких предохранителей: 1-2 -плавкие предохранители

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Где находится предохранитель бензонасоса уаз хантер

Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)

Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.

Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.

Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.

Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

• пусковой выключатель;
• осветительные приборы снаружи авто;
• подогрев топливного фильтра;
• работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

F1	Верхняя планка	Резерв
F2	Габаритное освещение	Правая сторона кузова
F3	Ближний свет
F4	Дальнее освещение
F5	Противотуманные фары
F6	Лампа для подсветки места установки монтажного блока
F7	Стоп-сигналы задних фонарей
F8	Аварийная сигнализация
F9	Клаксон (звуковой сигнал)
F10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11	Отвечает за прикуриватель
F12	Задняя противотуманка (при наличии)
F13	Резерв
F14	Нижняя планка
F15	Габаритное освещение	Левая сторона кузова
F16	Ближний свет
F17	Дальнее освещение
F18	Противотуманные фары
F19	Задний ход (белый свет)
F20	Указатели поворотов (справа и слева)
F21	Работа отопительного прибора
F22	Мотор дворников и омыватели лобового стекла
F23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24	Резерв
F25	Работа приборов и сигнализаторов (датчиков)
F26	Резерв

Замена предохранителей

Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.

Запрещается при проведении работ:

• использовать вставки, выполненные кустарным способом (собственноручно);
• устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
• применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
• осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.

Какие узлы и агрегаты защищают предохранители

Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:

1. Габаритные огни и основное освещение автомобиля.
2. Работа поворотных указателей.
3. Прикуриватель.
4. Звуковое сопровождение (клаксон).
5. Работу стеклоочистителей.
6. Внутреннее освещение салона авто.
7. Стоп-сигналы.
8. Отопительная система машины.
9. система и радиооборудование.
10. Насос отопительной системы.
11. Подсветка и работа приборов на панели.
12. Резервное оборудование.

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

• при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
• время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
• обеспечьте надежную изоляцию проводки;
• никогда не используйте самодельные предохранители.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

Назначение и расположение предохранителей и реле УАЗ-31519, 315194, 315195, 315143, 315148, 3153 и их модификации

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки УАЗ.

Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки. Освещенность при работе в зоне блоков обеспечивается включением плафона внутреннего освещения, расположенного в верхней части кронштейна крепления блоков предохранителей.

Блок силовых плавких предохранителей размещен на щитке передка, под капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с четырьмя предохранителями (рис. 1), на остальных автомобилях — с двумя (рис. 2).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).

Обозначение	Сила тока, А	Защищаемые цепи
Верхний блок
F1	25	Резерв
F2	5	Габаритные огни (правый борт)
F3	7,5	Фара — ближний свет (правый борт)
F4	10	Фара — дальний свет (правый борт)
F5	7,5	Противотуманная фара (правый борт)
F6	5	Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
F7	7,5	Сигналы торможения
F8	10	Указатели поворота в режиме аварийной сигнализации
F9	20	Звуковой сигнал
F10	7,5	Фонари освещения номерного знака, подсветка приборов, переключателей
F11	15	Прикуриватель
F12	5	Задний противотуманный фонарь
F13	10	Резерв (радиооборудование)
Нижний блок
F14	25	Резерв
F15	5	Габаритные огни (левый борт)
F16	7,5	Фара — ближний свет (левый борт)
F17	10	Фара — дальний свет (левый борт), сигнализатор включения дальнего света фар
F18	7,5	Противотуманная фара (левый борт)
F19	5	Фонарь заднего хода
F20	7,5	Указатели поворота в режиме маневра
F21	10	Отопитель
F22	20	Электродвигатель стеклоочистителя, стеклоомывателя ветрового стекла
F23	7,5	Плафоны освещения салона, подкапотная лампа
F24	15	Резерв
F25	5	Приборы, сигнализаторы
F26	10	Дополнительный насос системы отопления (УАЗ-315148)

1-4 -плавкие предохранители

Обозначение	Сила тока, А	Защищаемые цепи
1	90	Клемма «30» выключателя пуска
2	40	Наружное освещение
3	40	Подогрев топливного фильтра
4	90/60	Свечи накаливания (УАЗ-315148/УАЗ-315143)

Рис. 2. Блок силовых плавких предохранителей: 1-2 -плавкие предохранители

Где стоят предохранители на уаз 469

Всем привет, не стоит обращать внимания, просто для себя, чтобы постоянно была под рукойПросто сегодня кинулся искать блок предохранителей и не нашёл, а интернет выдавал мне схемы современных 469. В них я ещё далеко не шарю а значит пусть это будетздесь)

Схема электрооборудования автомобилей УАЗ-4691 — подфарники и указатели поворота; 2 — фары; 3 — соединительная панель; 4 — звуковой сигнал; 5 — катушка зажигания; 6 — помехоподавительные резисторы; 7 — свечи зажигания; 8 — генератор; 9 — датчик сигнализатора аварийного давления масла; 10 — датчик указателя давления масла; 11 — датчик указателя температуры охлаждающей жидкости в блоке двигателя; 12 — датчик контрольной лампы охлаждающей жидкости в радиаторе; 13 — аккумуляторная батарея; 14 — подкапотная пампа; 15 — прерыватель-распределитель зажигания; 16 — соединительная колодка; 17 — кнопка звукового сигнала; 18 — реле включения стартера; 19 — стартер; 20 — выключатель «массы»; 21 — регулятор напряжения; 22 — электродвигатель стеклоочистителя; 23 — выключатель электродвигателя стеклоочистителя; 24 — прерыватель указателей поворотов; 25 — блок плавких предохранителей; 26 — штепсельные розетки; 27 — ножной переключатель света; 28 — выключатель стоп-сигнала; 29 — выключатель освещения кабины; 30 — фонарь освещения кабины; 31 — тепловой предохранитель; 32 — плафон кузова; 33 — сигнализатор температуры охлаждающей жидкости в радиаторе; 34 — сигнализатор аварийного давления масла; 35 — контрольная лампа указателя поворота; 36 — комбинация приборов; 37 — лампы освещения приборов; 38 — спидометр; 39 — центральный переключатель света; 40 — выключатель зажигания; 41 — индикатор дальнего света фар; 42 — амперметр; 43 — указатель давления масла; 44 — указатель температуры охлаждающей жидкости; 45 — указатель уровня топлива; 46 — переключатель датчиков бензобаков; 47 — радиоприемник; 48 — переключатель указателей поворотов; 49 — электродвигатель отопителя; 50 — свеча накаливания; 51 — контрольная спираль свечи накаливания; 52 — датчик указателя уровня топлива; 53 — задние фонари; 54 — выключатель свечи накаливания; 55 — переключатель электродвигателя отопителя; 56 — выключатель электродвигателя отопителя; 57 — штепсельная розетка прицепа.

Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки. Освещенность при работе в зоне блоков обеспечивается включением плафона внутреннего освещения, расположенного в верхней части кронштейна крепления блоков предохранителей.

Блок силовых плавких предохранителей размещен на щитке передка, под капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с четырьмя предохранителями (рис. 1), на остальных автомобилях — с двумя (рис. 2).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).

Обозначение	Сила тока, А	Защищаемые цепи
Верхний блок
F1	25	Резерв
F2	5	Габаритные огни (правый борт)
F3	7,5	Фара — ближний свет (правый борт)
F4	10	Фара — дальний свет (правый борт)
F5	7,5	Противотуманная фара (правый борт)
F6	5	Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
F7	7,5	Сигналы торможения
F8	10	Указатели поворота в режиме аварийной сигнализации
F9	20	Звуковой сигнал
F10	7,5	Фонари освещения номерного знака, подсветка приборов, переключателей
F11	15	Прикуриватель
F12	5	Задний противотуманный фонарь
F13	10	Резерв (радиооборудование)
Нижний блок
F14	25	Резерв
F15	5	Габаритные огни (левый борт)
F16	7,5	Фара — ближний свет (левый борт)
F17	10	Фара — дальний свет (левый борт), сигнализатор включения дальнего света фар
F18	7,5	Противотуманная фара (левый борт)
F19	5	Фонарь заднего хода
F20	7,5	Указатели поворота в режиме маневра
F21	10	Отопитель
F22	20	Электродвигатель стеклоочистителя, стеклоомывателя ветрового стекла
F23	7,5	Плафоны освещения салона, подкапотная лампа
F24	15	Резерв
F25	5	Приборы, сигнализаторы
F26	10	Дополнительный насос системы отопления (УАЗ-315148)

1-4 -плавкие предохранители

Обозначение	Сила тока, А	Защищаемые цепи
1	90	Клемма «30» выключателя пуска
2	40	Наружное освещение
3	40	Подогрев топливного фильтра
4	90/60	Свечи накаливания (УАЗ-315148/УАЗ-315143)

Рис. 2. Блок силовых плавких предохранителей: 1-2 -плавкие предохранители

Блоки в салоне

Блок предохранителей

Он находится под панелью, немногим выше рулевой рейки.

Фото — схема

p, blockquote 7,0,1,0,0 —>

1	25А Резерв
2	5А Габаритный свет правая сторона
3	7,5А Ближний свет правая сторона
4	10А Дальний свет правая сторона
5	7,5А Противотуманная фара правая
6	5А Плафон освещения блока предохранителей, штепсельная розетка переносной лампы
7	7,5А Стоп-сигналы
8	10А Указатели поворота в режиме аварийной сигнализации
9	20А Звуковой сигнал
10	7,5А Фонари освещения номерного знака, подсветка приборов, переключателей
11	15А Прикуриватель
12	5А Задний противотуманный фонарь
13	10А Радиооборудование
14	25А Резерв
15	5А Габаритный свет левая сторона
16	7,5А Ближний свет левая сторона
17	10А Дальний свет левая сторона
18	7,5А Противотуманная фара
19	5А Фонарь света заднего хода левая
20	7,5А Указатели поворота в режиме указателей поворота
21	10А Отопитель
22	20А Электродвигатель стеклоочистителя, омыватель ветрового стекла
23	7,5А Плафоны освещения, подкапотная лампа
24	15А Резерв
25	5А Приборы и сигнализаторы
26	10А Дополнительный насос системы отопления УАЗ 315148

Блок реле

Находится под панелью, возле левой стоки.

Обозначение

p, blockquote 12,0,0,0,0 —>

1. реле включения ближнего света фар
2. реле включения дальнего света фар
3. реле включения противотуман­ных фар
4. реле очистителя стекла двери задка
5. ре­ле включения заднего противотуманного фонаря
6. ре­ле очистителя ветрового стекла
7. реле-прерыватель указателей поворота
