Процесс снятия и замены
Если один из электрических приборов вашего автомобиля перестал работать, то, возможно, суть проблемы кроется в выходе из строя звена. Разумеется, причиной неисправности может послужить непосредственно сам прибор, к примеру, мотор стеклоочистителей или неисправность фар. Но есть смысл проверить работоспособность элемента БП.
Чтобы сделать это, оцените деталь визуально. Если плавкая нить устройства оборвана или перегорела, то сомнений быть не должно: вышел из строя именно он. Однако перед тем, как произвести его замену, следует убедиться в том, что деталь вновь не выйдет из строя сразу же после его смены.
БП для модели Б в месте установки
Для этого желательно проверить работоспособность прибора, звено которого сгорело. Возможно, причина кроется именно в нем. Также желательно прозвонить электрическую цепь, ведь есть вероятность, что в ней могут быть обрывы или короткие замыкания
В первую очередь следует уделить внимание участкам, которые были перепаяны. Иногда именно замыкания могут стать причиной регулярного сгорания элементов БП. Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить
Это делается очень легко
Если вы уверены, что причина кроется именно в устройстве БП, то его нужно заменить. Это делается очень легко.
- Для начала необходимо выключить зажигание.
- При помощи отвертки или пальцами откройте защитную декоративную накладку вашего БП. Как вы уже знаете, она находится с левой стороны торпеды в районе водительского сидения.
- Найдите сгоревший элемент. Для этого воспользуйтесь схемой, отмеченной на обратной стороне защитной накладки.
- При помощи специальных щипчиков, которые должны находиться в корпусе БП, извлеките поврежденное звено цепи.
- Возьмите новую деталь и установите ее на место старой. Включите зажигание и проверьте работоспособность устройства, которое ранее вышло из строя. Если проблема заключалась в детали БП, то после ее замены все будет работать нормально. Установите на место защитную крышку БП.
Рекомендуем: Замена ламп Daewoo Nexia N100/N150
https://youtube.com/watch?v=Z07E-t5x9ww
Opel Astra H Расположение предохранителей и реле

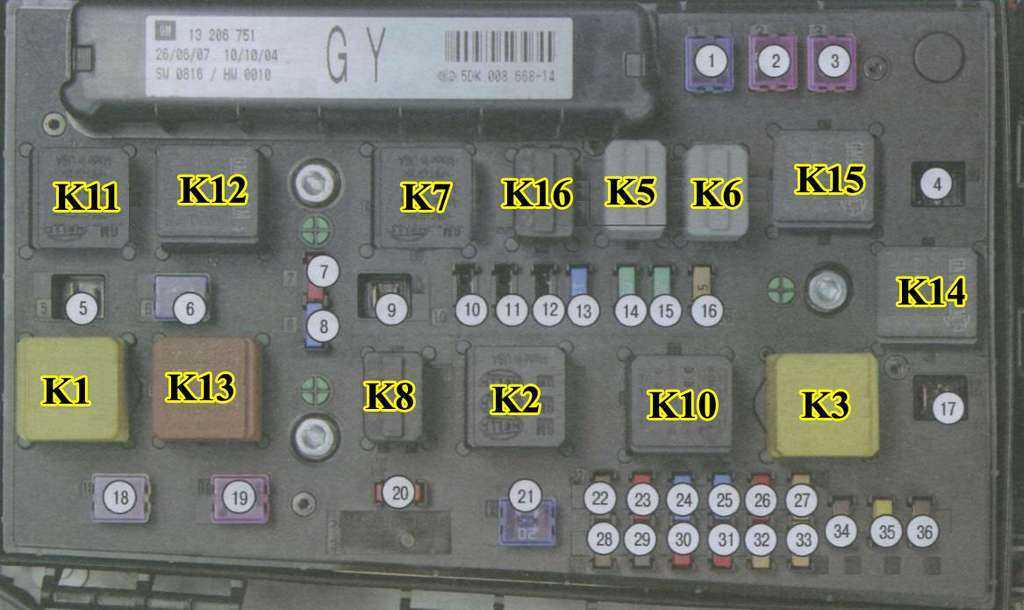

Монтажный блок предохранителей, плавких вставок и реле под капотом Опель Астра H
Описание реле: К11 – Реле вентилятора систомы охлаждения К12 – Реле вентилятора систомы охлаждения К3 – Реле насос омывателей фар К4 – Реле противотуманных фар К5 – Реле передннего очистителя (медленно/быстро) К6 – Реле передние очистителя (включение/выключение) К7 – Реле вентиляции салона К8 – Реле подогрева топливного фильтра (дизельные модели) К9 – Реле стартера К10 – Реле вентилятора системы охлаждения К11 – Реле компрессора кондиционера К12 – Реле блока управления ЕСМ К13 – Реле топливного насоса К14 – Главное реле зажигания (Клемма 15)
Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Opel Astra H
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F1 | 20 | Антиблокировочная система тормозов (ABS) |
| F2 | 30 | Антиблокировочная система тормозов (ABS) |
| F3 | 30 | Система обогрева, вентиляции салона, климат-контроль (HVAC) |
| F4 | 30 | Система обогрева, вентиляции и кондиционирования (HVAC) |
| F5 | 30 / 40 | Вентилятор системы охлаждения 1* |
| F6 | 30 / 40 | Вентилятор системы охлаждения 2* |
| F7 | 10 | Омыватели стекол |
| F8 | 15 | Звуковой сигнал |
| F9 | 25 | Омыватели фар |
| F10 | не используется | |
| F11 | не используется | |
| F12 | 5 | Циркуляционный насос |
| F13 | 15 | Противотуманные фары |
| F14 | 30 | Стеклоочиститель ветрового окна |
| F15 | 30 | Стеклоочиститель окна двери задка |
| F16 | 5 | Модуль управления двигателем/система Open-Start/Stop |
| F17 | 25 | Подогрев топливного фильтра (дизельные модели) |
| F18 | 25 | Стартер |
| F19 | 30 | Электронное оборудование коробки передач |
| F20 | 10 | Кондиционер |
| F21 | 20 | Электронное оборудование двигателя |
| F22 | 7,5 | Электронное оборудование двигателя |
| F23 | 10 | Система адаптивного света фар (AFL), регулирование угла наклона фар |
| F24 | 15 | Топливный насос |
| F25 | 15 | Электронное оборудование коробки передач |
| F26 | 10 | Электронное оборудование двигателя |
| F27 | 5 | Усилитель рулевого управления |
| F28 | 5 | Электронное оборудование коробки передач |
| F29 | 7,5 | Электронное оборудование коробки передач |
| F30 | 10 | Электронное оборудование двигателя |
| F31 | 10 | Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F32 | 5 | Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
| F33 | 5 | Система адаптивного света фар (AFL).Регулирование угла наклона фар |
| F34 | 7,5 | Блок управления модуля рулевой колонки |
| F35 | 20 | Информационно-развлекательная система |
| F36 | 7,5 | Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей |

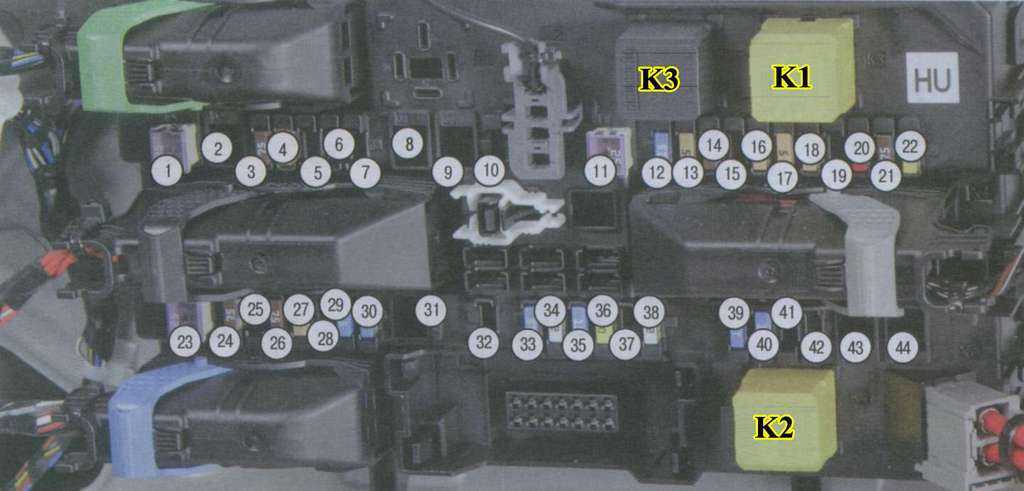

Монтажный блок предохранителей, плавких вставок и реле в багажнике Опель Астра H
Описание реле: К3 – Обогрев заднего стекла К1 – Клемма 15 К2 – Клемма 15а
Таблица цепей, защищенных плавкими предохранителями в багажнике Opel Astra H
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F1 | 25 | Электропривод управления передними стеклоподъемниками |
| F2 | Не используется | |
| F3 | 7,5 | Комбинация приборов |
| F4 | 5 | Обогрев/кондиционер/климат-контроль (HVAC) |
| F5 | 7,5 | Подушки безопасности |
| F6 | Не используется | |
| F7 | Не используется | |
| F8 | Не используется | |
| F9 | Не используется | |
| F10 | Не используется | |
| F11 | 25 | Обогрев заднего стекла (стекла окна двери задка) |
| F12 | 15 | Стеклоочиститель окна двери задка |
| F13 | 5 | Система помощи при парковке |
| F14 | 7,5 | Система кондиционирования воздуха |
| F15 | Не используется | |
| F16 | 5 | Система опознавания занятости сиденья/система Open-Start |
| F17 | 5 | Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида |
| F18 | 5 | Приборы/переключатели |
| F19 | Не используется | |
| F20 | 10 | Система динамического управления амортизаторами (CDC) |
| F21 | 7,5 | Обогрев наружных зеркал заднего вида |
| F22 | 25 | Верхний люк |
| F23 | 7,5 | Электростеклоподъемники задних дверей |
| F24 | 7,5 | Диагностический разъем |
| F25 | Не используется | |
| F26 | 7,5 | Электропривод складывания наружных зеркал |
| F27 | 5 | Ультразвуковой датчик, система противоугонной сигнализации |
| F28 | Не используется | |
| F29 | 15 | Прикуриватель, передняя розетка |
| F30 | 10 | Задняя розетка для подключения дополнительных электроприборов |
| F31 | Не используется | |
| F32 | 25 | Система Open & Start |
| F33 | Не используется | |
| F34 | 25 | Верхний люк |
| F35 | 10 | Задняя розетка для подключения дополнительных электроприборов |
| F36 | 20 | Розетка тягово-сцепного устройства |
| F37 | 5 | Освещение салона |
| F38 | 30 | Центральный замок, вывод «30» |
| F39 | 15 | Обогрев левого переднего сиденья |
| F40 | 15 | Обогрев правого переднего сиденья |
| F41 | Не используется | |
| F42 | Не используется | |
| F43 | Не используется | |
| F44 | Не используется |
232
Дата добавления:
Единая справочная служба:
Это интересно: Opel astra h фильтр топливный — изучаем со всех сторон
Подвеска
- Как поменять втулки стабилизатора Opel Антара своими руками
- Установка задних амортизаторов Opel Antara своими руками
- Замена задних пружин Опель Antara своими руками
- Ремонт задних стоек Opel Антара
- Как поменять задний ступичный подшипник Opel Antara своими руками
- Поменять колесо Опель Антара
- Установка опорного подшипника Opel Антара
- Поменять передние амортизаторы Опель Антара
- Поменять передние пружины Opel Антара
- Как поменять передние стойки Opel Антара своими руками
- Замена переднего ступичного подшипника Opel Антара
- Ремонт подшипника задней ступицы Опель Antara
- Замена подшипника передней ступицы Opel Антара
- Установка резинок стабилизатора Опель Антара своими руками
- Поменять сайлентблоки задней балки Опель Antara
- Установка сайлентблоков задних рычагов Опель Антара своими руками
- Заменить сайлентблоки передних рычагов Opel Antara
- Заменить стойки стабилизатора Опель Antara
- Поменять шаровую опору Опель Antara своими руками
- Как заменить шпильку колеса Opel Antara своими руками
- Замена шпильки на ступице Opel Антара
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Engine compartment
The main unit is located next to the barrel of washer fluid and is covered with a plastic cover.
Type 1
Diagram
Appointment
| F1 | Engine management |
| F2 | Engine management |
| F3 | Electronic control unit |
| F4 | Main fan |
| F5 | Fuel |
| F6 | Four-wheel drive* |
| F7 | Auxiliary relay |
| F8 | Stop |
| F9 | Air Conditioner / Ignition 1 |
| F10 | Luke* |
| F11 | Anti-theft system |
| F12 | System for cleaning fogged up windows |
| F13 | Left low beam headlamp |
| F14 | RH low beam headlamp |
| F15 | Engine 3 |
| F16 | Left-hand parking lights |
| F17 | headlight washer |
| F18 | TCM |
| F19 | Right-hand parking lights |
| F20 | Spare |
| F21 | Spare |
| F22 | Spare |
| F23 | Spare |
| F24 | Air conditioner component |
| F25 | Sound signal |
| F26 | Front fog lamps |
| F27 | Main |
| F28 | Starter |
| F29 | SECTION |
| F30 | SECTION |
| F31 | Wiper |
| F32 | Launch |
| F33 | Electric seat |
| F34 | Accumulator battery |
| F35 | High beam headlights |
| F36 | Rear cleaner |
| R1 | Auxiliary fan relay |
| R2 | Fuel system relay |
| R3 | Wiper speed relay |
| R4 | Relay for cleaning fogged windows |
| R5 | Upper / lower relay |
| R6 | Headlight washer relay |
| R7 | Main relay |
| R8 | Main fan relay |
| R9 | Fan control relay |
| R10 | Fan relay |
| R11 | Parking light relay |
| R12 | Starter relay |
| R13 | Air conditioner relay |
| R14 | Horn relay |
| R15 | Wiper relay |
| R16 | Fog lamp relay |
| R17 | High beam relay |
Type 2
The photo
Diagram
Designation
| SECTION | Anti-lock braking system |
| A/C | Climate control system, air conditioning |
| BATT1 | Dashboard fuse box |
| BATT2 | Dashboard fuse box |
| BATT3 | Dashboard fuse box |
| BCM | Body electronics control unit |
| ECM | ECM |
| ECM PWR TRN | ECM, engine and transmission |
| ENG SNSR | Engine management sensors |
| EPB | Electric parking brake |
| FAN1 | Cooling airflow |
| FAN3 | Cooling airflow |
| FRT FOG | Front fog lights |
| FRT WPR | Front wiper |
| FUEL/VAC | Fuel pump, vacuum pump |
| HDLP WASHER | headlight washer |
| HI BEAM LH | High beam (left block) |
| HI BEAM RH | High beam (right block headlight) |
| HORN | Sound signal |
| HTD WASH/ MIR | Heated washer fluid, heated exterior mirrors |
| IGN COIL A | Ignition coil |
| IGN COIL B | Ignition coil |
| LO BEAM LH | Low beam (left block headlight) |
| LO BEAM RH | Low beam (right block headlight) |
| PRK LP LH | Parking light (left block headlight) |
| PRK LP RH | Parking light (right block headlight) |
| PWM FAN | PWM fan control signal |
| REAR DEFOG | Heated rear window |
| REAR WPR | Rear wiper |
| SPARE | – |
| STOP LAMP | Stop lights |
| STRTR | Starter |
| TCM | Transmission control unit |
| TRLR PRL LP | Trailer parking lights |
Additional box
For diesel models only. It is located in the center of the engine compartment.
Diagram
Appointment
| AF1 | 60A Glow plug controller |
| AF2 | 30A Fuel filter heater relay |
| AF3 | 40A Relay PTC-1 |
| AF4 | 40A Relay PTC-2 |
| AF5 | 40A Relay PTC-3 |
Расположение и электросхема
Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.
Схема установки элементов в блоке салона
На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.
В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.
Расшифровка предохранителей
Полное описание предохранителей Опель Астра G приведено в таблицах на фото.
Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):
- 1 (60 А) — цепи замка включения зажигания;
- 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
- 3 (60 А) — реле в приборной панели автомобиля;
- 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
- 5 (60 А) — блок ABS;
- 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
- 7 (80 А) — усилитель рулевого управления;
- 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).
Тип и назначение реле
Расшифровка реле монтажного блока раннего образца следующая:
- 1 — кодировочный разъем;
- 2 — реле звукового сигнала;
- 3 — включение дальнего света;
- 4 — реле активации заднего дворника;
- 5 — обогрев зеркал;
- 6 — включение передних противотуманных фар;
- 7 — активация задней противотуманной лампы;
- 8 — правые указатели поворота;
- 9 — левые указатели поворота;
- 10 — реле встроенного телефона;
- 11 — резерв;
- 12 — реле активации передних стеклоочистителей;
- 13 — резерв;
- 14 — подача питания на обогрев заднего стекла.
Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.
На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.
На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.
Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.
| Номер реле | Обозначение |
| E1 | Активация муфты кондиционера (при наличии) |
| E2 | Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины) |
| E3 | Аналогично E2 |
| E4 | Блоки управления работой силовой установки |
| E5 | Резерв |
| E6 | Аналогично E2 |
| E7 | Подача омывающей жидкости на передние фары (опция) |
| E8 | Резерв |
Это интересно: Воздушный фильтр на Газель: где находится и как заменить
Разновидности автомобилей Опель
Немецкий концерн Опель представлен множеством разновидностей авто, что позволяет потребителю выбрать именно тот транспорт, который ему необходим. В нем будут представлены малолитражные автомобили с мотором объема 1,2 л. и выносливые дизельные агрегаты объемом в 3 литра, способные развивать мощность до 184 л.с.
Имеются автомобили как с механической, так и с автоматической трансмиссией. Причем некоторые машины комплектуются роботизированной коробкой передач, имеющей ряд преимуществ перед обычным «автоматом»:
своевременное переключение передач, которое ведет к уменьшению расхода горючего;
меньший вес, по сравнению с АКПП;
в ее обслуживание входит лишь замена масла каждые 50000 км;
меньшая стоимость, если сравнивать с АКПП.
Среди кузовных разновидностей большей популярностью пользуется седан. Следом идут авто, выполненные в кузове хэтчбек, а после них минивэны и универсалы.
Значение правильной установки и замены предохранителей
Предохранители играют важную роль в электрической системе автомобиля, включая автомобиль Опель Антара. Они представляют собой маленькие устройства, специально разработанные для защиты электрических цепей от перегрузки и короткого замыкания.
Когда электрическая цепь перегружена или возникает короткое замыкание, предохранитель автоматически перегорает, создавая прерывание в цепи. Это защищает другие компоненты от повреждения, таких как провода, реле и другие электрические устройства. Если предохранитель перегорел, это указывает на проблему в системе, которую нужно найти и исправить.
Правильная установка предохранителей важна для эффективной защиты электрической системы. При установке предохранителей следует следовать инструкциям производителя автомобиля, чтобы убедиться, что они устанавливаются в правильных слотах и с правильной номинальной мощностью.
При замене предохранителя необходимо использовать предохранитель той же номинальной мощности, чтобы обеспечить правильное функционирование электрической системы. Использование предохранителя с более высокой мощностью может привести к повреждению других компонентов системы, а использование предохранителя с меньшей мощностью может не обеспечить защиту от перегрузки и короткого замыкания.
Перед заменой предохранителя нужно выключить соответствующую электрическую цепь, чтобы избежать возможного поражения электрическим током. Сам предохранитель должен быть твердо вставлен в слот, чтобы обеспечить надежное соединение и эффективную работу.
Обратите внимание, что предохранители могут перегорать по разным причинам, включая короткое замыкание, перегрузку или дефектный компонент. Поэтому, если предохранитель перегорает несколько раз, необходимо обратиться к специалисту для диагностики и устранения возможной проблемы в системе
Правильная установка и замена предохранителей в автомобиле Опель Антара не только обеспечивает эффективную защиту электрической системы, но и помогает предотвратить повреждение других компонентов и возможные аварии
Поэтому следует уделить внимание этим простым, но важным процедурам
Opel Antara предохранители и реле
Opel Antara пятидверный кроссовер выпускается с 2006 года и поставляется по всему миру. Годы производства 2007, 2008, 2009, 2010, 2011. После этого Опель Антара прошел рестайлинг и обновленный собирался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В данной публикации мы покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле опель антара со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Все блоки управления
Общая схема расположения всех электронных блоков управления.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Описание
Блок предохранителей и реле в салоне
Он находится c левой стороны у ног пассажира, закрыт защитной крышкой.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание
p, blockquote 12,0,0,0,0 —>
| F1 | AP01 / Дополнительная розетка |
| F2 | Подогреватель передних сидений |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | Блок управления электронными компонентами кузова |
| F6 | Дверной замок |
| F7 | Указатель поворота правая сторона |
| F8 | Указатель поворота левая сторона |
| F9 | Стоп |
| F10 | Омыватели Фар |
| F11 | Кондиционер |
| F12 | Блок управления электронными компонентами кузова |
| F13 | Блок управления электронными компонентами кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | Дополнительная розетка |
| F20 | Блок управления трансмиссией |
| F21 | Двигатель |
| F22 | Ближний свет |
| F23 | Стеклоподъёмник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
Вариант 2
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Расшифровка
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,1,0,0,0 —>
Блоки предохранителей и реле под капотом
Основной блок находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Схема
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Назначение
Вариант 2
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,1,0 —>
Схема
p, blockquote 26,0,0,0,0 —>
p, blockquote 27,0,0,0,0 —>
Перевод обозначения на русский
p, blockquote 28,0,0,0,0 —>
| ABS | Антиблокировочная тормозная система |
| A/C | Система климатконтроля, кондиционер |
| BATT1 | Коробка предохранителей приборной панели |
| BATT2 | Коробка предохранителей приборной панели |
| BATT3 | Коробка предохранителей приборной панели |
| BCM | Блок управления электронными системами кузова |
| ECM | Контроллер ЭСУД |
| ECM PWR TRN | Контроллер ЭСУД, двигатель и трансмиссия |
| ENG SNSR | Датчики системы управления двигателем |
| EPB | Электрический стояночный тормоз |
| FAN1 | Охлаждающий обдув |
| FAN3 | Охлаждающий обдув |
| FRT FOG | Передние противотуманные фары |
| FRT WPR | Передний стеклоочиститель |
| FUEL/VAC | Топливный насос, вакуумный насос |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет (левая блокфара) |
| HI BEAM RH | Дальний свет (правая блокфара) |
| HORN | Звуковой сигнал |
| HTD WASH/ MIR | Подогрев жидкости омывателя, обогрев наружных зеркал |
| IGN COIL A | Катушка зажигания |
| IGN COIL B | Катушка зажигания |
| LO BEAM LH | Ближний свет (левая блокфара) |
| LO BEAM RH | Ближний свет (правая блокфара) |
| PRK LP LH | Стояночный свет (левая блокфара) |
| PRK LP RH | Стояночный свет (правая блокфара) |
| PWM FAN | ШИМ-сигнал управления вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний стеклоочиститель |
| SPARE | – |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRLR PRL LP | Стояночные огни прицепа |
Дополнительный блок
Только для дизельных моделей. Он находится в центре подкапотного пространства.
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Схема
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —>
Назначение
p, blockquote 33,0,0,0,0 —>
| AF1 | 60А Контроллер свечей предпускового подогрева |
| AF2 | 30А Реле нагревателя топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Блок предохранителей и реле в салоне
Он находится c левой стороны у ног пассажира, закрыт защитной крышкой.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
Вариант 1
p, blockquote 9,0,0,0,0 —>
Схема
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Описание
p, blockquote 12,0,0,0,0 —>
| F1 | AP01 / Дополнительная розетка |
| F2 | Подогреватель передних сидений |
| F3 | Аудиосистема |
| F4 | Кондиционер воздуха |
| F5 | Блок управления электронными компонентами кузова |
| F6 | Дверной замок |
| F7 | Указатель поворота правая сторона |
| F8 | Указатель поворота левая сторона |
| F9 | Стоп |
| F10 | Омыватели Фар |
| F11 | Кондиционер |
| F12 | Блок управления электронными компонентами кузова |
| F13 | Блок управления электронными компонентами кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный фонарь |
| F16 | Подушка безопасности (AIR BAG) |
| F17 | Передний омыватель |
| F18 | Замок передних дверей |
| F19 | Дополнительная розетка |
| F20 | Блок управления трансмиссией |
| F21 | Двигатель |
| F22 | Ближний свет |
| F23 | Стеклоподъёмник |
| F24 | Нагреватель наружных зеркал |
| F25 | Панель приборов |
| F26 | Зажигание 1 |
| F27 | ПОДУШКА БЕЗОПАСНОСТИ (AIR BAG) |
| F28 | Складное зеркало* |
| F29 | Предохранитель прикуривателя |
| F30 | Электрический стеклоподъемник со стороны пассажира |
| F31 | Электрический стеклоподъемник со стороны водителя |
| F32 | Часы |
| R1 | Компонент реле кондиционера воздуха/ Несъемная вспомогательная электрическая розетка |
| R2 | Зажигание: ON/START |
Вариант 2
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Расшифровка
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,1,0,0,0 —>
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
