Предохранители peugeot 307 (2002-2008)

Предохранители в салоне Пежо 307

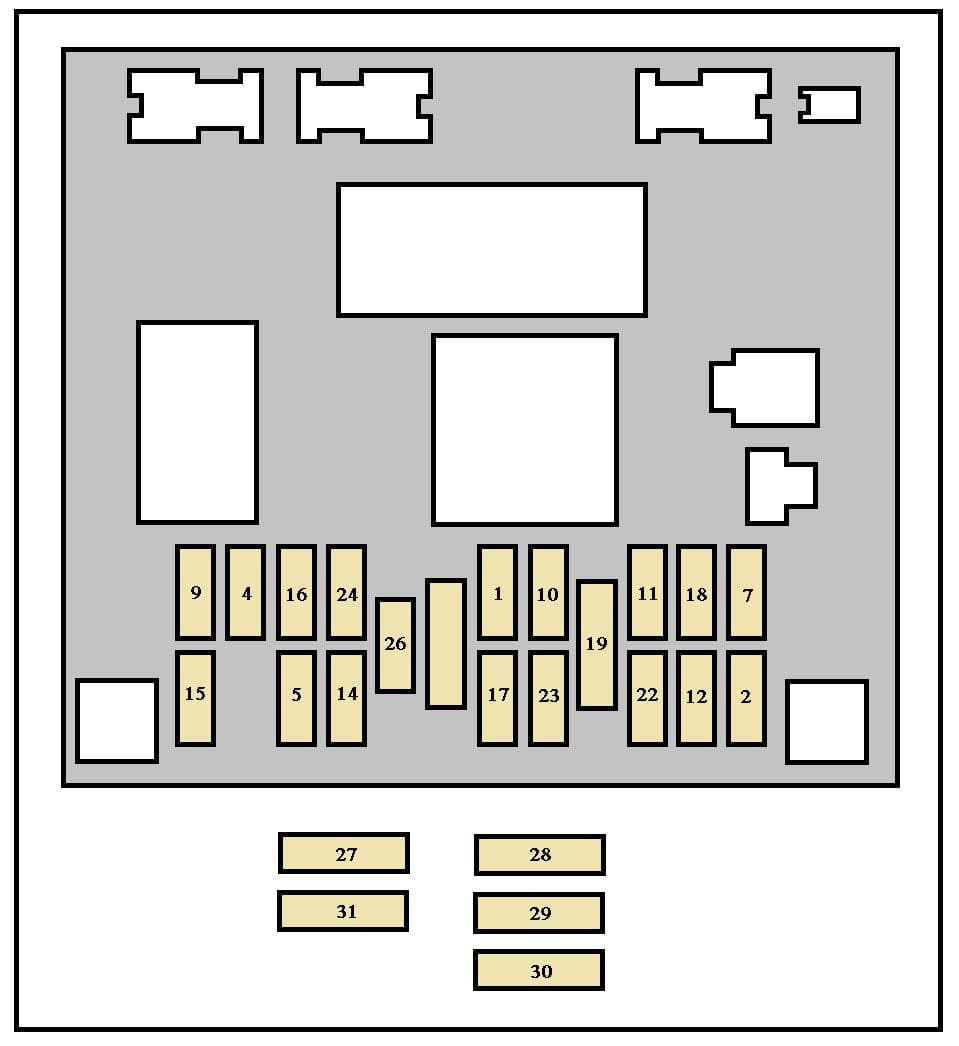

Схема блока предохранителей Пежо 307 вариант 2

Описание

1	10А Задний противотуманный фонарь.
2	15А Задний стеклоочиститель.
4	15А Передние стеклоподъемники Вентиляционный люк.
5	15А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
7	20А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика.
9	30А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка.
10	15А Диагностический разъем, задняя электрическая розетка 12 В.
11	15А Автомагнитола, многофункциональный дисплей «В», подрулевые переключатели, электронный блок управления автоматической коробкой.
12	10А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар.
14	30А Блокировка/ полная блокировка замков, привод суперблокировки.
15	30А Задние стеклоподъемники.
16	5А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
17	10А Задний правый стоп-сигнал, дополнительный стоп-сигнал.
18	10А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
19	30А Шунт PARC.
22	10А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23	15А Сирена охранной сигнализации, датчик объема салона.
24	15А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер.
26	30А Электрообогреватель заднего стекла.

Схема блока предохранителей в салоне Пежо 307 вариант 3

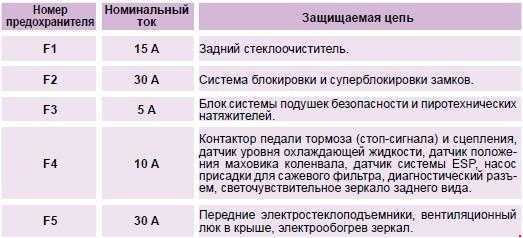

Описание

F1 15 A Задний стеклоочиститель.
F2 30 A Система блокировки и суперблокировки замков.
F3 5 A Блок системы подушек безопасности и пиротехнических натяжителей.
F4 10 A Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида.
F5 30 A Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал.
F6 30 A Электростеклоподъемники задние.
F7 5 A Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика.
F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей.
F9 30 A Розетка 12 В передняя, розетка 12 В задняя.
F10 15 A Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала.
F11 15 A Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания.
F12 15 A Модуль автошколы, парктроник системы парковки.
F13 5 A Коммутационный блок двигателя, датчик дождя и освещенности.
F14 15 A Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура «свободные руки».
F15 30 A Блокировка и суперблокировка замков.
F16 — Шунт PARC.
F17 40 A Обогрев заднего стекла.
F39 20 A Обогрев сидений водителя и пассажира.

Peugeot 307 2000+: Предохранители Пежо 307

Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, а так же для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Два блока электрических предохранителей находятся в панели приборов (со стороны водителя) и в моторном отсеке.

Рис. 9.1. Место подсоединения блока интерфейса IB12 и контроллера TB12 (А) к 16 контактному диагностическому разъему и расположение блока предохранителей (В)

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.

Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов.

Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем того же номинала. На каждом предохранителе указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока. Соответствие цвета предохранителя величине тока приведено в табл. 9.2.

Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.

Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.

Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.

Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки

Для доступа к предохранителям, расположенным в панели приборов, снимите крышку 1 ( рис. 9.5), освободив ее из фиксаторов и потянув вниз, при этом вы получите доступ к блоку предохранителей, 16-контактному диагностическому разъему и коммутационному блоку.

Рис. 9.6. Расположение предохранителей на блоке предохранителей в панели приборов

Расположение предохранителей на блоке предохранителей в панели приборов показано на рис. 9.6.

Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в панели приборов, приведены в табл. 9.3.

Цепи, защищаемые предохранителями в панели приборов
Для доступа к предохранителям, расположенным в моторном отсеке (блок предохранителей расположен слева в моторном отсеке, около аккумуляторной батареи), снимите кожух и крышку с блока предохранителей.
После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.

Рис. 9.7. Расположение предохранителей на блоке предохранителей в моторном отсеке

Расположение предохранителей на блоке предохранителей в моторном отсеке показано на рис. 9.7.

Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в моторном отсеке, приведены в табл. 9.4.

Номера, номинальный ток и цепи, защищаемые предохранителями, рассчитанными на большой ток, приведены в табл. 9.5.

ПРЕДУПРЕЖДЕНИЕ Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Чтайте также:

Для автомобилей выпущены до 2007 года

Блок в моторном отсеке

Он расположен рядом с АКБ. Для доступа снимите защитный кожух и подымите крышку.

Схема блока

Описание

20 A Блок управления двигателем.
15 A Звуковой сигнал.
10 A Омыватель ветрового и заднего стекол.
20 A Омыватель фар.
15 A Топливный насос.
10 A ЭБУ автоматической коробки передач.
10 A ЭБУ усилителя руля.
20 A Цепь обмотки стартера.
10 A Цепь питания ксеноновых ламп, контактор стоп – сигнала, регуляторы угла наклона галогенной оптики.
30 A Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики).
40 A Вентилятор системы кондиционирования воздуха (или не используется).
30 A Очиститель ветрового стекла.
40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
30 A Электроклапан регулирования давления наддува.

Предохранители в салоне

Что бы к нему добраться, надо открыть крышку ящика со стороны водителя, в нижней части приборной панели. А после протолкнуть вниз сам блок предохранителей.

Схема

Обозначение

F1	15А Диагностический разъем, цепь слабого тока противоугонной системы.
F4	20А Коммутационный блок багажного отсека, коммутационный блок прицепа, блок подрулевых переключателей, автомагнитола, охранная сигнализация, панель управления навигатора – телематики, многофункциональный дисплей, автоматическая коробка передач.
F5	15А Сирена охранной сигнализации, блок контроля давления в шинах.
F6	10А Система электронного управления АКП, контактор педали сцепления, светочувствительное зеркало заднего вида, подсветка косметического зеркала, плафоны индивидуального освещения, диагностический разъем, датчик положения маховика, датчик системы динамической стабилизации ESP, шторка люка (407 SW), передний и задний плафоны общего освещения.
F7	15А Охранная сигнализация (дополнительное оборудование).
F9	30А Задний двухрежимный электро стеклоподъемник.
F10	20А Электрическая розетка 12 В передняя, предохранитель прикуривателя пежо 407, контактор перчаточного ящика, система телематики (в зависимости от страны поставки автомобиля).
F11	15А Цепь электроблокировки дверей, суперблокировка замков задних дверей.
F12	30А Передний двухрежимный электростеклоподъемник, вентиляционный люк в крыше.
F14	10А Коммутационный блок двигателя, коммутационный блок багажного отсека, коммутационный блок прицепа (дополнительное оборудование), реле стеклоочистителя.
F15	15А Панель приборов, панель управления кондиционером, датчики дождя и освещенности, электрические сиденья, компьютер системы подушек безопасности.
F16	30А Центральный замок/суперблокировка замков.
F20	10А Не используется.
F21	15А Не используется.
F22	20А Не используется.
F23	Шунт PARC.

Отдельно находятся следующие элементы:

G36 30 A Электрорегулировки правого сиденья, аудиосистема Hi-Fi в комплексе.
G37 15 A Цепь питания 6-ступенчатой автоматической коробки.
G38 30 A Электроподогрев левого и правого сидений.
G39 30 A Блок памяти сидений.
G40 30 A Электрорегулировки левого сиденья.

Блок с предохранителями в багажном отделении

Для доступа надо повернуть два винта крепления защиты вправо.

Схема

Расшифровка

F1 15 A Очиститель заднего стекла. F2 15 A Замок лючка топливного бака. F3 15 A Электрическая розетка 12 В задняя. F4 15 A Сажевый фильтр. F5 40 A Обогрев заднего стекла.

10.6. Предохранители

Запасные предохранители а также специальный пинцет для их демонтажа расположены на внутренней поверхности крышки блока предохранителей, расположенного в панели приборов (см. рис. 9.1).
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов.
Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем того же номинала. На каждом предохранителе указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока. Соответствие цвета предохранителя величине тока приведено в табл. 9.2.

Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.
Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.
В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно).
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.

Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки

Для доступа к предохранителям, расположенным в панели приборов, снимите крышку 1 (рис. 9.5), освободив ее из фиксаторов и потянув вниз, при этом вы получите доступ к блоку предохранителей, 16-контактному диагностическому разъему и коммутационному блоку.

Рис. 9.6. Расположение предохранителей на блоке предохранителей в панели приборов

Расположение предохранителей на блоке предохранителей в панели приборов показано на рис. 9.6.
Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в панели приборов, приведены в табл. 9.3.

Цепи, защищаемые предохранителями в панели приборов
Для доступа к предохранителям, расположенным в моторном отсеке (блок предохранителей расположен слева в моторном отсеке, около аккумуляторной батареи), снимите кожух и крышку с блока предохранителей.
После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.

Рис. 9.7. Расположение предохранителей на блоке предохранителей в моторном отсеке

Расположение предохранителей на блоке предохранителей в моторном отсеке показано на рис. 9.7.
Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в моторном отсеке, приведены в табл. 9.4.

Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети Peugeot.
Номера, номинальный ток и цепи, защищаемые предохранителями, рассчитанными на большой ток, приведены в табл. 9.5.

ПРЕДУПРЕЖДЕНИЕ
Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Инструкция по эксплуатации

Не нашли ответ на свой вопрос? Предлагаем ознакомится с руководством по ремонту и обслуживанию пежо 407: “скачать” либо задайте его в комментарии.

Peugeot 307 производился в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с вариантами кузова седан, хэтчбек, универсал SW, купе CC. В данном материале показано, где находятся блоки с предохранителями пежо 307, их схемы и описание на русском языке, выделен предохранитель отвечающий за прикуриватель.

В данной модели предусмотрены 2 основных блока. Одни находится в моторной отсеке, рядом с аккумулятором. Второй снизу в приборной панели, слева.
