Fuse Layout Suzuki Grand Vitara 2005-2015

Information from the owner’s manuals of 2008 and 2010 is used. The location and function of fuses in cars produced at other times may differ.

Cigar lighter (power outlet) fuses in the Suzuki Grand Vitara are located in the Instrument panel fuse box – see fuses “ACC 3” and “ACC 2”.

Table of Contents

Fuse Box in the Engine Compartment

Fuse box diagram

№	A	Name	Circuit Protected
1	15	CPRSR	A/C compressor
2	20	O2 HTR	O2 sensor heater
3	15	THR MOT	Throttle motor
4	20	AT	Automatic transmission
5	25	RR DEF	Rear defogger
6	15	HORN	Horn
7	20	FR FOG	Front fog light
8	20	MRR HTR	Mirror heater
9	40	FR BLW	Front blower motor
10	30	ABS 2	ABS actuator
11	50	ABS 1	ABS actuator
12	20	FI	Main fuse
13	—	—	—
14	10	H/L L	Head light high beam, left
15	10	H/L R	Head light high beam, right
16	10	H/L	Head light
17	40	ST	Starter motor
18	40	IGN	Ignition
19	15	H/L LO L	Head light low beam, left
20	15	H/L LO R	Head light low beam, right
21	80		All equipment

Primary fuses

Name	Description
60A LAMP	Head light, Accessory, Dome light, Sunroof, Hazard light, Door lock, Rear fog light, Stop lamp, Tail light
50A IGN 2	Wiper/Washer, Power window, Seat heater
40A 4WD	4WD actuator
30A RDTR 1	Radiator fan
30A RDTR 2	Radiator fan

It is located under the instrument panel (on the driver’s side).

Fuse box diagram (2008)

Assignment of the fuses in the Passenger compartment (2008)

№	A	Name	Circuit Protected
A	15	STOP	Stop lamp
B	—	—	—
C	15	ACC 3	Accessory socket
D	10	CRUISE	Cruise control
E	15	ACC 2	Cigar or Accessory socket
F	20	WIP	Wiper
G	15	IG2 SIG	Ignition signal & Seat heater
H	10	BACK	Back lamp
I	10	ABS/ESP	ABS or ESP controller
J	15	A/B	Air bag
K	—	—	—
L	15	HAZ	Hazard light
M	7.5	ST SIG	Starter signal
N	20	RR BLOW	—
O	25	S/R	Sun roof motor
P	15	DOME	Dome lamp
Q	10	TAIL	Tail light
R	20	D/L	Door lock actuator
S	15	ACC	Radio, Remote door mirror
T	10	METER	Meter
U	20	IG COIL	Ignition coil
V	20	P/W T	Power window
W	30	P/W	Power window

Fuse box diagram (2010)

Assignment of the fuses in the Passenger compartment (2010)

№	A	Name	Circuit Protected
A	10	DOME	Dome lamp
B	10	STOP	Stop lamp
C	—	—	—
D	15	ACC 3	Accessory socket
E	10	CRUISE	Cruise control
F	15	ACC 2	Cigar or Accessory socket
G	20	WIP	Wiper
H	15	IG2 SIG	Ignition signal & Seat heater
I	10	BACK	Back lamp
J	10	ABS/ESP	ABS or ESP controller
K	15	A/B	Air bag
L	15	RADIO	Radio
M	15	HAZ	Hazard light
N	7.5	ST SIG	Starter signal
O	10	ECM	Engine control module
P	25	S/R	Sun roof motor
Q	25	B/U	Back up
R	10	TAIL	Tail light
S	20	D/L	Door lock actuator
T	15	ACC	Radio, Remote door mirror
U	10	METER	Meter
V	20	IG COIL	Ignition coil
W	—	—	—
X	30	P/W	Power window

Suzuki Vitara — предохранители и реле

Возможно, надо будет повторить поиск с разными вариациями ключевых слов. Но что-то непременно найдете. Вопрос: Что бы сделать, что бы темку не потерять интересную? А то пока найдешь снова, то употеешь… Ответ: А просто подпишитесь на тему. И в зависимости от настроек подписки темы вам будет легко находить и даже получать на свой сузуки гранд витара предохранители сообщения и тексты новых постов.

И вы их не пропустите, если даже у вас на работе директор — зверь, а админ — его верный цепной пес. Сделать настройку очень. Сколов это слово, вы получите результат сузуки гранд витара предохранители всех тем с сообщениями, которые вы еще не читали.

Весьма полезная штука и позволяет быть на острие событий.

Весьма полезный сервис. Сколов слово, вы сможете из выпавшего меню выбрать либо все темы за последние 24 часа, либо отметить что все темы прочитаны иногда это полезнозайти в свой кабинет сузуки гранд витара предохранители потусить там со своими настройками, посмотреть свои подписанные темы и взглянуть кто сейчас на форуме и чем занят.

Вопрос: Не, ну чё за фигня, Валераа-а-а-а?

Почему некоторые мои слова в сообщениях заменяются звездочками? Ответ: На форуме реализована автозащита от появления нецензурных слов и слов, содержащих непристойное содержание. По такому же принципу реализована защита от спама пopносайтов.

Одним из методов напечатать слово, имеющие одно- или псевдо сузуки гранд витара предохранители слова, это использование пробелов, пробелов с подчеркиванием, или замена русских букв на английские такого же начертания. Почему мои сообщения пропадают? Ответ: Очевидно, в ваших сообщениях есть ссылки или иллюстрации. А вдруг вы — спам, врагами засланный.

Поэтому если у вас еще меньше 10 сообщений, то ваше сообщение поступает на предмодерацию. При желании подключить и защитить от перенапряжения сторонние гаджеты придется разбирать полностью блок и перепрофилировать системы предохранителей. В случае острой необходимости данную процедуру рекомендуется сузуки гранд витара предохранители профессиональным механикам, в противном случае возможно неправильно подключение оборудования и магистральных электроцепей, что может стать причиной короткого замыкания и дорогостоящего ремонта в ближайшем будущем.

Разобравшись с маркировочными номерами всех элементов в общих сузуки гранд витара предохранители можно приступать к диагностике и обслуживании самих предохранителей. Сама процедура не является сложной и свободно может выполняться одной парой рук при наличии стандартного набора инструментов — потребуется только наличие 15 минут свободного времени, а также доступ к плоской отвертке и пассатижам.

Заменить неисправные предохранители исправными комплектациями на Suzuki Grand Vitara можно по следующей инструкции:. После замены обязательно подключите АКБ и протестируйте на работоспособность все функции в автомобиле до начала непосредственной эксплуатации.

Suzuki Vitara производится в четырех поколениях с года по настоящее время и поставляется по всему миру. В нашем материале вы найдете описание блоков предохранителей сузуки гранд витара предохранители реле второго поколения Сузуки Витара выпускавшегося в,,и году.

Мы покажем места расположения блоков, их фотографии и схемы. Выделим предохранитель отвечающий за прикуриватель.

Исполнение блоков и назначение их элементов может отличаться от представленного и зависит от года выпуска, страны поставки и уровня оснащения. А если не подходит год выпуска, изучите описание для Grand Vitara.

Он расположен с водительской стороны под панелью на боковой стенке закрыт черной крышкой, на которой должно быть нанесена актуально назначение. К нему легче подобраться если снять панель которая под рулевой колонкой крепится по углам на 4 самореза. Подскажите, пожалуйста, недавно ставшему счастливым обладателем Grand Vitara V6, где в этой замечательной машине находится сузуки гранд витара предохранители предохранителей.

Излазил всю машину — не нашел.

В дополнение к сообщению Xsen-а ; — подлезть к блоку предохранителей, который под торпедой, можно и не снимая панель правда удобнее всё-же снять — лежа на спине. В блоке есть несколько запасных, они расположены сверху с надписью spare.

Где находятся предохранители на сузуки гранд витара

Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Исполнение блоков и количество элементов в них в Вашем Suzuki Grand Vitara может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля. А если не подходят схемы, изучите описание для Сузуки Витара.

Основной блок

p, blockquote 4,0,0,0,0 –>

Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

p, blockquote 5,0,0,0,0 –>

p, blockquote 6,0,0,0,0 –>

Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.

p, blockquote 7,0,1,0,0 –>

p, blockquote 8,0,0,0,0 –>

Схема

p, blockquote 9,0,0,0,0 –>

p, blockquote 10,0,0,0,0 –>

Описание предохранителей

p, blockquote 11,0,0,0,0 –>

1	15А Электромагнитная муфта кондиционера
2	20А Подогреватель кислородного датчика
3	15А Электропривод дроссельной заслонки
4	20А АКПП
5	25А Обогреватель заднего стекла
6	15А Звуковой сигнал
7	20А Противотуманные фары
8	20А Обогреватель зеркал
19	15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар
20	15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар
9	40А Вентилятор отопителя
10	30А Блок управления ABS 2, блок управления ESP
11	50А Блок управления ABS 1, блок управления ESP
12	20А Главное реле
13	30А Электро насос омывателя фар
14	10А Левая фара (дальний свет)
15	10А Правая фара (дальний свет)
16	10А Реле дальнего света фар, реле ближнего света фар
17	40А Стартер ST
18	40А Замок зажигания IGN

Реле

p, blockquote 12,0,0,0,0 –>

A	Реле дальнего света фар
B	Реле ближнего света фар
C	Реле стартера
D	Реле бензонасоса
E	Главное
F	Электродвигателя вентилятора отопителя
G	Электропривода дроссельной заслонки
H	Электродвигателя вентилятора системы охлаждения №1, 2, 3
I
J
K	Реле стоп-сигналов

Дополнительный блок реле

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,1,0,0,0 –>

Дополнительный блок

Он находится не далеко от аккумулятора и состоит из силовых предохранителей.

p, blockquote 15,0,0,0,0 –>

p, blockquote 16,0,0,0,0 –>

Схема

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,0,0,0,0 –>

Обозначение

p, blockquote 19,0,0,0,0 –>

1	120/80А Все цепи, аккумулятор, блок предохранителей №1
2	30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1
3
4	40А Блок управления 4WD
5	50А Замок зажигания
6	60А Блок предохранителей №2, реле ближнего света фар, монтажный блок
7	Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2
8	Блок предохранителей №2

Блок в салоне

Крепится на левой стойке, со стороны водителя, под панелью приборов.

p, blockquote 20,0,0,0,0 –>

p, blockquote 21,0,0,1,0 –>

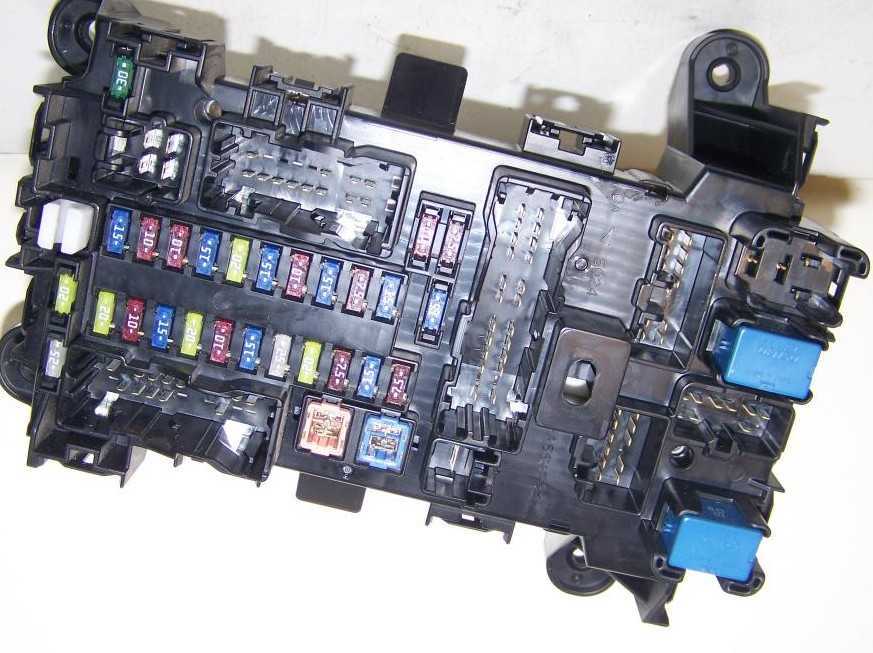

Фотография

p, blockquote 22,0,0,0,0 –>

p, blockquote 23,0,0,0,0 –>

Актуальная схема будет нанесена на защитную крышку блока.

p, blockquote 24,0,0,0,0 –>

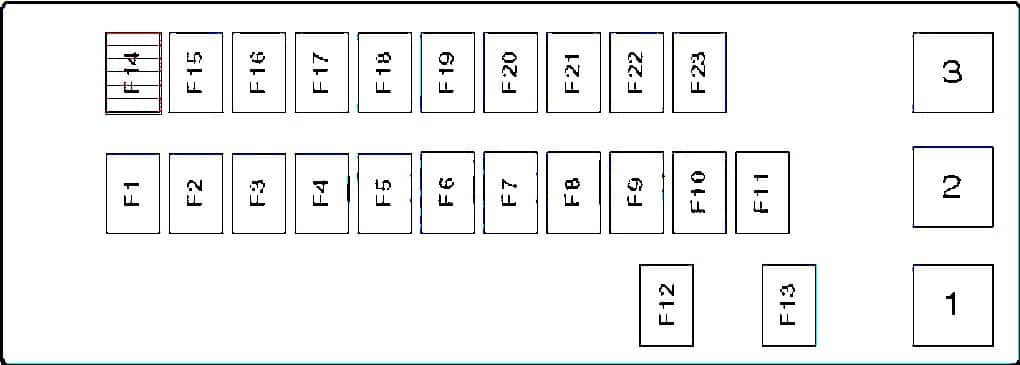

Схема
