Реле Мондео
Выключатели автомобиля следует рассматривать отдельно. Переключатели отвечают за напряжение на нагруженные агрегаты и приборы. Без них выполнить подключение устройств было бы невозможно.
Реле кондиционера
Подача напряжения на аппаратную часть устройства выполняется от реле 3. Питание муфты компрессора кондиционера выполнено от вставки 4.
Реле вентилятора
Питание обдува радиатора происходит от выключателей 2 и 5, для высокой и низкой скорости вращения агрегата. В некоторых версиях авто, вставки монтируются отдельно – на левом крыле машины.
Реле стартера
Активируется от замка зажигания и последовательно через реле 6. Втягивающее устройство стартового механизма выполнено на машине стандартно и установлено в его корпусе.
Реле зарядки
Аналогично выполняется защита батареи от перезаряда. Релюшка цепляется возле АКБ и выполняет свои функции.
Нужен блок предохранителей Ford Mondeo?
** Более 600 000 автомобильных запчастей в наличии – Гарантия на длинные детали – Быстрая или БЕСПЛАТНАЯ доставка – Быстрый заказ онлайн – Экономьте £££. **
Нет регистрации? Нажмите здесь, чтобы выбрать MAKE & MODEL
Икс
Блок предохранителей FORD MONDEO 6G9T14A067AB Mk4 2007 2014
£53,9
FORD Mondeo 2007 / 2010 Дизель – БЛОК ПРЕДОХРАНИТЕЛЕЙ 7G9T-14A-73-DE И ГАРАНТИЯ — 7378857
42 фунта стерлингов
Блок предохранителей FORD MONDEO BG9T14A073BL Mk4 2007 2014
£243,1
Блок предохранителей FORD MONDEO 7G9T-14A073-DB Mk4 07 2008 2009 10 11 12 13 14
71,5 фунтов стерлингов
Блок предохранителей FORD MONDEO 6G9T14A067AB Mk4 2007 2014
£34,1
Блок предохранителей Ford Mondeo
Требуется замена блока предохранителей Ford Mondeo? Если да, то PartsGateway за годы работы приобрела репутацию поставщика бывших в употреблении блоков предохранителей Ford Mondeo из нашей сети автоматических выключателей Ford.
Найдите блок предохранителей Ford Mondeo дешевле здесь
Добро пожаловать в PartsGateway. Дом, где можно купить блоки предохранителей Ford Mondeo со скидкой, поставляемые нашей сетью авторазборок Ford. Мы являемся ведущим в Великобритании поставщиком запчастей для автомобилей Ford Mondeo, где вы можете выбрать из 1000 блоков предохранителей Ford Mondeo, доступных для онлайн-заказа с бесплатной доставкой или доставкой на следующий день. Выбирайте из подлинных подержанных блоков предохранителей Ford Mondeo или послепродажного обслуживания, и все они поставляются с огромными скидками до 70%. На досуге сравните цены различных гидромолотов Ford, чтобы выбрать самое лучшее предложение. PartsGateway является домом для 180 лучших в Великобритании компаний по разборке и разборке автомобилей Ford Mondeo, поэтому найти лучшее предложение на блоки предохранителей Ford Mondeo несложно.
Сеть поставщиков блоков предохранителей Ford Mondeo в Великобритании
Блоки предохранителей Ford Mondeo являются распространенным компонентом автомобиля, который часто требует замены. Вы можете подумать, что стоимость замены блока предохранителей Ford Mondeo серьезно ударит по вашим финансам, но, к счастью, с помощью PartsGateway это не так.
Знаете ли вы, что PartsGateway поставляет все виды деталей блока предохранителей Ford? Мы также можем найти для вашего Ford Mondeo следующее, включая рулевое колесо или рулевую колонку.
Лучшее в Великобритании устройство для поиска автомобильных блоков предохранителей Ford Mondeo
Благодаря нашим современным технологиям дни, когда вы звонили в ремонтную мастерскую Ford, посещали местные свалки Ford или искали рекламные объявления, остались в прошлом. С помощью PatsGateway вы можете выполнить простой поиск блока предохранителей Ford Mondeo, сравнить цены местных и национальных сервисных центров Ford, заказать онлайн и получить блок предохранителей, готовый к установке на ваш Ford Mondeo, на следующий день.
Назначение для 2 поколения
Общее расположение
Схема
Обозначение
| 1 | Электронный блок управления ABS |
| 2 | Резистор электродвигателя вентилятора отопителя/ кондиционера (без автоматического управления температурой) — за панелью управления отопителем |
| 3 | Блок управления кондиционером/ отопителем (с автоматическим управлением температурой) |
| 4 | Блок управления выбором антенны |
| 5 | Боковой датчик удара 1 |
| 6 | Боковой датчик удара 2 |
| 7 | Усилитель аудиосистемы-за правой задней отделочной панелью |
| 8 | Аккумуляторная батарея |
| 9 | Диагностический разъем (DLC) |
| 10 | Электронный блок управления двигателем |
| 11 | Блок предохранителей/ реле, моторный отсек |
| 12 | Блок предохранителей /реле, приборная панель |
| 13 | Блок управления свечами накаливания |
| 14 | Звуковой сигнал |
| 15 | Кольцевая антенна иммобилайзера — около замка зажигания |
| 16 | Блок управления комбинацией приборов |
| 17 | Многофункциональный блок управления-в блоке предохранителей/ реле под приборной панелью — функции: Электропривод стеклоподъемников, лампы наружного освещения, корректор фар, обогреватель зеркал заднего вида, обогреватель заднего стекла, обогреватель лобового стекла, иммобилайзер, инерционный выключатель отсечки подачи топлива, лампы освещения салона, система парковки, очиститель/ омыватель заднего стекла дистанционное управление центральным замком, очиститель/ омыватель лобового стекла |
| 18 | Датчик температуры окружающего воздуха — в зеркале заднего вида на двери |
| 19 | Блок управления системой парковки — за левой задней отделочной панелью |
| 20 | Блок управления усилителем рулевого управления-на рулевой колонке |
| 21 | Электронный блок управления SRS — под центральной консолью |
| 22 | Блок управления телефоном — за левой задней отделочной панелью |
| 23 | Датчик бокового перемещения (с ESP) – около рычага стояночного тормоза |
Блок в салоне
Он находится под приборной панелью слева, со стороны водителя, за защитной крышкой.
Схема
Описание
| F12 | (7,5A) Ближний свет правой фары |
| F13 | (7.5A) |
| F31 | (5A) Блок предохранителей/ реле в моторном отсеке |
| F32 | (7,5A) |
| F36 | (10A) |
| F37 | (5A) |
| F38 | (20A) Центральный замок |
| F43 | (15A) Очистители/ омыватели заднего стекла |
| F47 | (20A) Электропривод стеклоподъемников |
| F48 | (20A) Электропривод стеклоподъемников |
| F49 | (5A) |
| F50 | (7,5A) Электронный блок управления SRS |
| F51 | (7,5A) |
| F53 | (5A) Комбинация приборов |

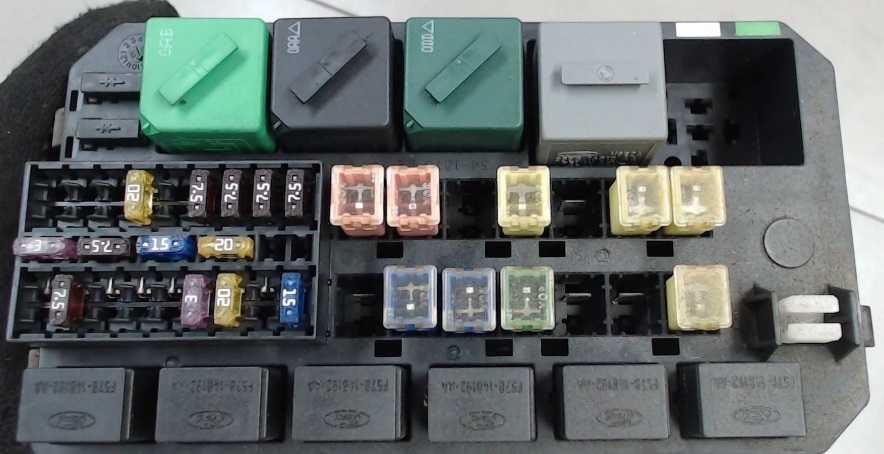

Блок под капотом
Данный блок расположен под защитной крышкой рядом, рядом с аккумулятором.
Схема
Расшифровка
| 1 | Реле дальнего света фар |
| 2 | Реле обогревателя лобового стекла |
| 3 | |
| 4 | |
| 5 | Реле звукового сигнала |
| 6 | Реле противотуманных фар |
| 7 | Реле топливного насоса |
| 8 | Реле разъема питания дополнительного оборудования |
| 9 | Реле электродвигателя вентилятора кондиционера/ отопителя |
| 10 | Реле системы управления двигателем |
| 11 | Реле электромагнитной муфты компрессора кондиционера |
| 12 | Реле обогревателя заднего стекла /обогревателя зеркал заднего вида |
| 13 | — |
| 14 | Реле подогревателей передних сидений |
| F1 | (60A) Многофункциональный блок управления |
| F2 | (20A) Аудиосистема |
| F3 | (20A) Замок зажигания |
| F4 | (40A) ABS |
| F5 | (70A) Усилитель рулевого управления |
| F6 | (20A/30A) Электродвигатель вентилятора системы охлаждения |
| F7 | (40A) Электродвигатель вентилятора системы охлаждения |
| F8 | (30A) Электродвигатель вентилятора кондиционера/ отопителя |
| F9 | — |
| F10 | (15A) Звуковые сигналы |
| F11 | (10A) Управление двигателем |
| F14 | (15A) Дальний свет фар |
| F15 | (15A) Подогреватель сидений |
| F16 | (7,5A) Электронный блок управления двигателем |
| F17 | (10A) Электронный блок управления двигателем |
| F18 | (7,5A) Электронный блок управления двигателем |
| F19 | (7,5A) Компрессор кондиционера |
| F20 | (30A) |
| F21 | (15A) Топливный насос |
| F22 | (15A/20A) Управление двигателем |
| F23 | (20A) ABS |
| F24 | (7,5A) |
| F30 | (15A) Противотуманные фары |
| F81 | (50A) Блок управления свечами накаливания |
| F82 | — |
| F83 | (50A) Обогреватель лобового стекла |
| F84 | — |
| F85 | (15A) Разъем питания дополнительного оборудования, прикуриватель. |
| F87 | (7,5A) |
А если Вам есть, что добавить пишите в комментарии.
Лампочки
| Лампочки | Мощность (Ватт) | Тип (пампы или патрона) |
| Указатели поворота | 21 | байонетный |
| Освещение моторного отделения | 10 | клиновой |
| Противотуманные фары: | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (ближний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (дальний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Лампы освещения багажного отделения: | ||
| модели выпуска до 1996 года | 10 | с упругими контактами |
| модели выпуска с 1997 года | 10 | байонетный |
| Лампы освещения салона | 10 | с упругими контактами |
| Лампы номерного знака | 5 | с упругими контактами |
| Лампа для чтения | 5 | клиновой |
| Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) | 21 | байонетный |
| Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) | 21/5 | байонетный |
| Лампы заднего блока (Седан /Хэтчбэк) | 5 | байонетный |
| Фонари заднего хода | 21 | байонетный |
| Боковые повторители указателей поворота | 5 | клиновой |
| Габаритные фонари | 5 | клиновой |
| Лампы стоп-сигнала: | ||
| на верхнем уровне | 5 | клиновой |
| в блоке задних ламп: | ||
| Седан с 1997 года (стоп-сигнал и фонарь заднего хода) | 21/5 | байонетный |
| все остальные модели | 21 | байонетный |
Основной блок
Основной блок предохранителей и реле расположен под капотом автомобиля неподалеку от аккумулятора. Элементы данного агрегата отвечают за безопасную работу электрических систем, обеспечивающих важные функции автомобиля. Так, например, предохранители регулируют подачу топлива в насос, включают или отключают стеклоочистители.
Ниже представлена схема расположения предохранителей и реле в блоке, а также таблица, где приводится назначение основных элементов.
| Обозначение | Назначение |
|---|---|
| 1 | Обеспечение работы электронного блока управления мотором автомобиля |
| 2 | Регулировка подачи звукового сигнала. |
| 3 | Обеспечение работоспособности генератора. |
| 4 | Освещение салона автомобиля, а также подсветка багажника, часов, приборной панели. |
| 5,6 | Включение и выключение фар. |
| 7 | Организация бесперебойной работы замка зажигания. |
| Реле | |
| R1 | Работа топливного насоса. |
| R2 | Реле включения стартера. |
| R3 | Реле подачи звукового сигнала. |
Также предохранители и реле данного блока отвечают за прикуриватель, обеспечивают подачу электричества на вентилятор и на печку.
Источник статьи: http://club-mashin.ru/toycarina/remont-i-zamena-bloka-predohranitelej-i-rele-na-toyota-carina-vi-t190.html
Блок под капотом
Он находится с левой стороны, рядом с аккумуляторной батареей. Возможно несколько вариантов его исполнения, и зависит от года выпуска.
Вариант 1
Обозначение схемы
p, blockquote 17,0,0,0,0 —>
| 1 | 80А Главная питающая бортовая сетевая электро цепь |
| 2 | 60А Двигатель вентилятора радиатора |
| 3 | 60А ABS/TCS — система и при определенных условиях дизельный двигатель |
| 4 | 20А Зажигание |
| 5 | 30А Обогреваемое ветровое стекло (левая часть) |
| 6 | 30А Обогреваемое ветровое стекло (правая часть) |
| 7 | 30А Система торможения с ABS (антиблокировочная система) |
| 8 | 30А Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20А Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20А Замок зажигания |
| 11 | 3А Память EEC-модуля зажигания, Блок управления двигателем |
| 12 | 15А Звуковой сигнал и световая сигнализация |
| 13 | 15А Датчик Лямбда-зонда |
| 14 | 15А Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10А Ближний свет справа |
| 16 | 10А Ближний свет слева |
| 17 | 10А Дальний свет справа |
| 18 | 10А Дальний свет слева |
p, blockquote 18,0,0,1,0 —>
| R1 | Реле дневных ходовых огней |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) |
| R3 | Реле кондиционера |
| R4 | Реле муфты кондиционера |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) |
| R6 | Реле стартера |
| R7 | Реле звукового сигнала |
| R8 | Реле топливного насоса |
| R9 | Реле ближнего света |
| R10 | Реле дальнего света |
| R11 | Главное реле |
| D1 | Диод для защиты от обратного тока |
Вариант 2
p, blockquote 22,0,0,0,0 —>
| 1 | Реле топливного насоса |
| 2 | Реле системы управления двигателем (бензин) |
| 3 | Реле полностью открытого положения дроссельной заслонки (с кондиционером) |
| 4 | Реле ближнего света фар |
| 5 | Реле дальнего света фар |
| 6 | Реле звукового сигнала |
| 7 | Реле стартера |
| 8 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 9 | Реле 1 электродвигателя вентилятора системы охлаждения |
| 10 | Реле таймера обогревателя лобового стекла |
| 11 | Реле системы освещения в дневное время |
| F1 | — |
| F2 | Генератор |
| F3 | (20A) Дополнительный отопитель (Дизель) |
| F4 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F5 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F6 | (3A) Иммобилайзер (Дизель), система управления двигателем |
| F7 | (15A) Звуковой сигнал, указатели поворота |
| F8 | (5A) Система управления двигателем (двухкомпонентная система топливо подачи Bi-fuel) |
| F9 | (15A) Топливный насос |
| F10 | Управление двигателем |
| F11 | (20A) Реле системы освещения в дневное время (Скандинавские страны), система управления двигателем, подогреватель топлива |
| F12 | — |
| F13 | (20A) Подогреваемый кислородный датчик |
| F14 | — |
| F15 | (7,5A) Правая фара — ближний свет |
| F16 | (7,5A) Левая фара — ближний свет |
| F17 | (7,5A) Правая фара-дальний свет |
| F18 | (7,5A) Левая фара-дальний свет, комбинация приборов |
| F39 | (60A) Реле свечей накаливания |
| F40 | (20A) Замок зажигания, выключатель освещения (фары /противотуманные фары) |
| F41 | (20A) Управление двигателем |
| F42 | (40A) Электродвигатель вентилятора кондиционера /отопителя |
| F43 | — |
| F44 | — |
| F45 | (60A) Реле основных цепей зажигания |
| F46 | (30A) Обогреватель лобового стекла (правая сторона) |
| F47 | (30A) Обогреватель лобового стекла (левая сторона) |
| F48 | — |
| F49 | (60A) Электродвигатели вентиляторов системы охлаждения |
| F50 | — |
| F51 | (60A) ABS |
| F52 | (60A) Блок предохранителей реле-приборная панель 25, 27, 28, 36, реле обогревателя лобового стекла, реле ламп освещение салона |
p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>
А если есть что добавить, пишите в комментарии.
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
- Правообладателям
- Политика конфиденциальности
Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Engine compartment
It is located on the left side, near the battery, under the protective cover.
The photo
Diagram
Designation
| 1 | 80A Main supply on-board network electrical circuit |
| 2 | 60A Radiator fan motor |
| 3 | 60А ABS / TCS – system and under certain conditions diesel engine |
| 4 | 20A Ignition |
| 5 | 30A Heated windshield (left side) |
| 6 | 30A Heated windshield (right side) |
| 7 | 30A Braking system with ABS (anti-lock braking system) |
| 8 | 30A Heated seats, A / C compressor |
| 9 | 20A EEC module, cold start solenoid valve (diesel) |
| 10 | 20A Ignition lock |
| 11 | 3A EEC Ignition Module Memory, Engine Control Unit |
| 12 | 15A Sound signal and light alarm |
| 13 | 15A Lambda probe sensor |
| 14 | 15A Electric fuel pump (carburetor engine) |
| 15 | 10A Low beam, right |
| 16 | 10A Low beam left |
| 17 | 10A High beam right |
| 18 | 10A High beam left |
Relay
| R1 | Daytime running light relay |
| R2 | Cooling fan relay (high speed) |
| R3 | Air conditioner relay |
| R4 | A / C clutch relay |
| R5 | Cooling fan relay (low speed) |
| R6 | Starter relay |
| R7 | Horn relay |
| R8 | Fuel pump relay |
| R9 | Low beam relay |
| R10 | High beam relay |
| R11 | Main relay |
| D1 | Reverse current protection diode |
Location
General block layout
Designation
| 1 | SRS electronic control unit |
| 2 | Anti-theft LED |
| 3 | Anti-theft control unit |
| 4 | Anti-theft alarm horn – station wagon |
| 5 | Anti-theft alarm horn – sedan |
| 6 | Volume change sensor 1 (anti-theft system) |
| 7 | Volume change sensor 2 (anti-theft system) |
| 8 | Anti-theft alarm relay 1 |
| 9 | Anti-theft alarm relay 2 |
| 10 | Audible warning signal |
| 11 | Audio system output amplifier |
| 12 | Fault indication system add-on unit |
| 13 | Lamp health check system unit |
| 14 | Central locking / anti-theft control unit |
| 15 | Integrated relay / control unit |
| 16 | Cruise control (cruise control) control unit |
| 17 | Cruise control relay |
| 18 | Daylight Resistor |
| 19 | Diagnostic line – additional warning system |
| 20 | Diagnostic line – door locks |
| 21 | Cooling fan motor resistor |
| 22 | Fog lamp relay |
| 23 | Fuel pump |
| 24 | Fuse / relay box, engine compartment |
| 25 | Fuse / relay box, instrument panel |
| 26 | Glow plug timer relay |
| 27 | Headlight washer / washer relay |
| 28 | Turn Signal / Hazard Relay |
| 29 | Inertial fuel cut-off switch |
| 30 | Ambient temperature sensor |
| 31 | Relay for intermittent operation of the rear window wiper |
| 32 | Seat heater relay |
| 33 | Steering wheel position sensor |
| 34 | Sunroof drive motor |
| 35 | Relay for electric sunroof |
| 37 | Active suspension drive valve, right front |
| 39 | Active suspension drive valve, right rear |
| 40 | Suspension control unit |
| 41 | Active Suspension Diagnostic Connector |
| 42 | Throttle valve motor (traction control) |
Замена предохранителей
Чтобы правильно выполнить смену следует придерживаться процедуры.
- Обесточить автомобиль и установить его в устойчивом положении.
- Вскрыть крышку монтажного блока и найти внутри нужный элемент.
- Используя специальный пинцет или щипцы вынуть предохранитель из гнезда.
- Установить новый элемент и собрать все в обратной последовательности.
Предохранители и реле Мондео 1 поколения не отличаются повышенной сложностью конструкции. Вставки монтируются в доступных местах и легко меняются.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник статьи: http://rus-avtomir.ru/predohraniteli/rele-mondeo-1
Расположение предохранителей и реле в моторном отсеке Ford Mondeo 1
Сам блок расположен слева, рядом с аккумуляторной батареей.
Схема расположения элементов монтажного блока под капотом
Главная питающая бортовая сетевая электроцепь
Двигатель вентилятора радиатора
ABS/TCS-система и при определенных условиях дизельный двигатель
Обогреваемое ветровое стекло (левая часть)
Обогреваемое ветровое стекло (правая часть)
Система торможения с ABS (антиблокировочная система)
Обогреваемые сиденья, компрессор кондиционера
Модуль EEC, магнитный клапан холодного старта (дизель)
Память EEC-модуля зажигания
Звуковой сигнал и световая сигнализация
Электрический топливный насос (карбюраторный двигатель)
Кондиционер (бензиновый двигатель)
Реле времени для обогреваемого ветрового стекла
Вентилятор радиатора (бензиновый двигатель)
Вентилятор радиатора (дизель)
Электрический топливный насос (бензиновый двигатель)
ЕСС-модуль или устройство холодного старта дизеля
Блок в салоне
Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.
Вариант 1
Схема
p, blockquote 7,0,0,0,0 —>
| F1 | 5А Датчик дождя |
| F2 | 10А Питание системы SRS (подушки безопасности) |
| F3 | 5А Датчик отклонения от курса (ESP), электрический стояночный тормоз |
| F4 | 7,5А Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15А Задний стеклоочиститель |
| F6 | 15А Аудиосистема (включая голосовое управление) |
| F7 | 7,5А Модуль рулевого колеса |
| F8 | 5А Приборная панель |
| F9 | 15А Дальний свет фар |
| F10 | 20А Электропривод вентиляционного люка |
| F11 | 7,5А Фонари заднего хода |
| F12 | Резерв |
| F13 | 15А Лампа передней противотуманной фары |
| F14 | 15А Омыватель ветрового стекла |
| F15 | 10А Система адаптивного круиз-контроля (АСС) |
| F16 | Резерв |
| F17 | 10А Плафоны освещения салона |
| F18 | 5А Иммобилайзера двигателя |
| F19 | 15А Прикуриватель |
| F20 | Резерв |
| F21 | 5А Устройство приема радиосигналов, датчик дождя |
| F22 | 20А Топливный насос |
| F23 | Резерв |
| F24 | 5А Выключатель зажигания (стартера и приборов) |
| F25 | 10А Лючок топливоналивной горловины |
| F26 | 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5А Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5А Выключатель стоп-сигналов |
Вариант 2
Обозначение
p, blockquote 13,1,0,0,0 —>
| F1 | 7,5А Модуль рулевого колеса |
| F2 | 5А Приборная панель |
| F3 | 10А Плафоны освещения салона |
| F4 | 5А Иммобилайзера двигателя |
| F5 | 7,5А Адаптивная система круиз-контроля (ACC) |
| F6 | 5А Датчик дождя |
| F7 | 20А Прикуриватель |
| F8 | 10А Питание цепи разблокировки лючка заливной горловины топливного бака |
| F9 | 15А Омыватели лобового стекла — задние |
| F10 | 15А Омыватели лобового стекла — передние |
| F11 | 10А Питание цепи разблокировки двери багажного отделения |
| F12 | 10А Питание цепи запирания лючка заливной горловины топливного бака |
| F13 | 7,5/20А Топливный насос |
| F14 | 5А Дистанционный частотный приемки, Датчик движения в салоне |
| F15 | 5А Выключатель зажигания (стартера и приборов) |
| F16 | 5А Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика) |
| F17 | 5А Датчик вибрации рулевого колеса |
| F18 | 10А Питание системы SRS (подушки безопасности) |
| F19 | 7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5А Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы |
| F21 | 15А Электропитание радиоприемника |
| F22 | 5А Выключатель стоп — сигналов |
| F23 | 20А Потолочный люк |
| F24 | 5А Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой |
Подержанный блок предохранителей Ford Mondeo на продажу
- Перечисленные позиции
- Подробнее о Блок предохранителей Ford Mondeo
Найдите запчасти для вашего автомобиля
Что вы ищете?
Введите вашу регистрацию
Сортировать по
Релевантность
Цена от низшей к высокой
Цена от возрастающей к низшей
Все подержанные блоки предохранителей Ford Mondeo, представленные на Breakeryard.
О блоке предохранителей
Блок предохранителей Mondeo Ford предназначен для размещения, соединения и защиты электрических и электронных компонентов автомобиля с помощью предохранителей. К ним относятся главный компьютер, двигатель, трансмиссия, фары, дворники и все электрические компоненты.
Панель содержит ряд предохранителей разного номинала, которые перегорают, если возникает проблема в электрической части или системе, вызвавшая короткое замыкание. Выявление причины можно проследить, поскольку каждый предохранитель связан с определенным компонентом, электрической частью или частью автомобиля.
Блок предохранителей обычно расположен под передней консолью над передними пространствами для ног или в перчаточном ящике. Он содержит набор предохранителей разного номинала, предназначенных для срабатывания при превышении установленной силы тока. Предохранители обычно имеют номиналы 5, 10, 15, 20, 25 и 30 ампер. Предохранители имеют цветовую маркировку, и вы должны заменить перегоревшие предохранители того же номинала на панели блока предохранителей. Цветовые коды: зеленый для 5 ампер, красный для 10 ампер, синий для 15 ампер, желтый для 20 ампер, прозрачный для 25 ампер и зеленый для 30 ампер.
Сменный блок предохранителей должен соответствовать оригинальному, чтобы обеспечить правильную замену проводки и количество предохранителей, необходимых для конкретной марки и модели. Блок предохранителей Mondeo Ford — идеальная сменная деталь, специально разработанная для марки и модели вашего автомобиля.
- Когда Mondeo поступил в продажу в Великобритании в 1993 году, он разрабатывался шесть лет и стоил 3 миллиарда фунтов стерлингов. В то время это делало его самым дорогим автомобилем из когда-либо произведенных. К счастью, траты окупились.
- Если вы пережили подготовку к всеобщим выборам 1997 года, то наверняка помните имя Mondeo-Man. Он относился к определенному классу избирателей: тем, кто вырос из рабочего класса, но стал средним классом. Акцент на Mondeo-Man считается одной из причин убедительной победы лейбористов.
- К 2014 году было продано уже 4,5 миллиона Mondeo.
- Ford Mondeo фигурирует в фильме о Джеймсе Бонде «Казино Рояль», где им управляет Бонд Дэниела Крейга. Это был мировой дебют 2,5-литровой модели Ford Mondeo ST, и ее до сих пор можно увидеть в Национальном автомобильном музее в Больё в рамках программы «Опыт Джеймса Бонда». Изображения автомобиля просочились журналистами во время съемок, что сильно разозлило Форда.
- Mondeo Mark III, выпущенный в 2000 году, быстро завоевал репутацию одного из лучших автомобилей в Великобритании. Он выиграл WhatCar? награду Top Gear Car of the Year, а также за его функции безопасности, высококачественный интерьер и исключительную управляемость.
Расположение блоков управления
Общая схема расположения блоков
p, blockquote 5,0,1,0,0 —>
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
