Fuses peugeot partner (b9), 2008 — 2021

Схема предохранителей Peugeot Partner 2008-2018

Предохранитель прикуривателя (розетки) в Peugeot Partner Это предохранитель №9 в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Блоки предохранителей расположены: – в нижней части облицовки с левой стороны, за крышкой (с правой стороны на руле); – под капотом (возле аккумулятора).

Моторного отсека

Если на вашем автомобиле установлен дополнительный блок предохранителей для буксировки, фаркоп и соединения для кузовных модификаций и платформ с кабиной. Он расположен справа за грузовой перегородкой.

Схемы блока предохранителей

2008, 2009, 2010, 2011, 2012, 2013

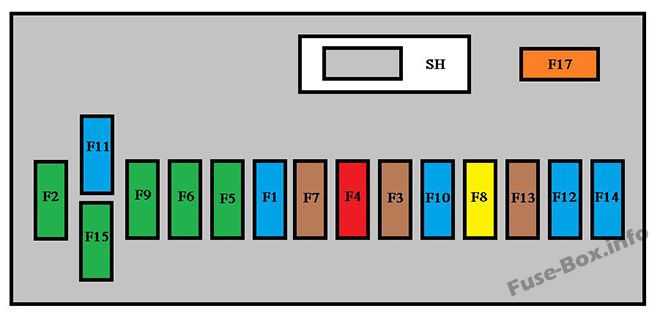

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2008-2013 гг.)

№	Амперы	Распределение
1	15	Задний стеклоочиститель
2	—	Запасной
3	5	Подушки безопасности
4	10	Кондиционер, диагностический разъем, управление зеркалами, дальний свет
5	30	Электрические окна
6	30	Замки
7	5	Задний плафон, передний фонарь для чтения карт, потолочная консоль
8	20	Аудиоаппаратура, CD-чейнджер, дисплей, датчик давления в шинах, сигнализация и сирена
9	30	Спереди и сзади розетка 12В
10	15	Центральная колонна
11	15	Слаботочный выключатель зажигания
12	15	Датчик дождя и солнечного света, подушка безопасности
13	5	Приборная доска
14	15	Датчики парковки, цифровое управление кондиционером, комплект громкой связи
15	30	Замки
16	—	Запасной
17	40	Обогрев заднего стекла/зеркал

Назначение предохранителей в салоне (2008-2013 гг.)

№	Амперы	Распределение
1	—	Запасной
2	20	Сиденья с подогревом
3	—	Запасной
4	15	Реле складывания зеркал
5	15	Реле розетки холодильного оборудования

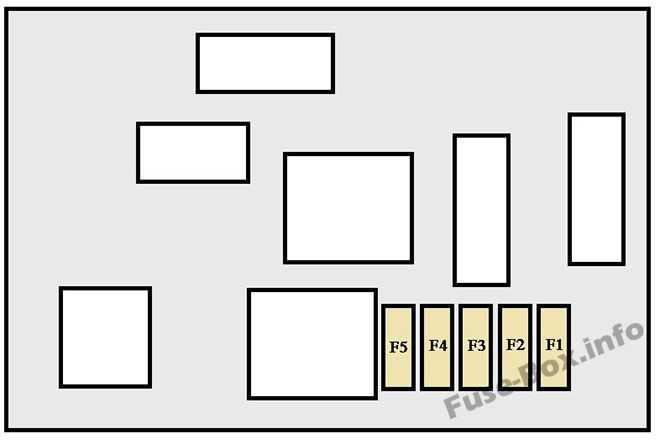

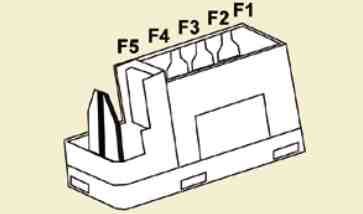

Предохранители для буксировки/фаркопа/кузовостроения/кабин с платформой

Назначение предохранителей кабины платформы (2008-2013 гг.)

№	Амперы	Распределение
1	15	Запасной
2	15	Зажигание, реле работы генератора
3	15	Питание прицепа 12В
4	15	Постоянный запас модификаторов
5	40	Аварийная сигнализация

Моторного отсека

Назначение предохранителей в моторном отсеке (2008-2013 гг.)

№	Амперы	Распределение
1	20	Управление двигателем
2	15	Horn
3	10	Насос омывателя переднего и заднего стекол
4	20	Насос омывателя фар
5	15	Компоненты двигателя
6	10	Датчик угла поворота рулевого колеса, ESP
7	10	Выключатель тормоза, выключатель сцепления
8	25	Стартер
9	10	Электродвигатель фар, блок управления парком
10	30	Компоненты двигателя
11	40	Запасной
12	30	Дворники
13	40	Встроенный системный интерфейс
14	30	Pump
15	10	Правая фара дальнего света
16	10	Левая фара дальнего света
17	15	Правая фара ближнего света
18	15	Левая фара ближнего света

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2014-2017 гг.)

№	Амперы	Распределение
1	15	Задний стеклоочиститель
2	30	Центральный замок
3	5	Подушки безопасности
4	10	Кондиционер, диагностический разъем, управление зеркалами, дальний свет
5	30	Электрические окна
6	30	Замки
7	5	Задний плафон, передний фонарь для чтения карт, потолочная консоль
8	20	Аудиоаппаратура, экран, датчик низкого давления в шинах, сигнализация и сирена
9	30	Спереди и сзади розетка 12В
10	15	Центральная колонна
11	15	Слаботочный выключатель зажигания
12	15	Датчик дождя и солнечного света, подушка безопасности
13	5	Приборная доска
14	15	Датчики парковки, цифровое управление кондиционером, комплект громкой связи
15	30	Замки
16	—	Запасной
17	40	Обогрев заднего стекла/зеркал

Назначение предохранителей в салоне (2014-2017 гг.)

№	Амперы	Распределение
1	—	Запасной
2	20	Сиденья с подогревом
3	—	Запасной
4	15	Реле складывания зеркал
5	15	Реле розетки холодильного оборудования

Предохранители для буксировки/фаркопа/кузовостроения/кабин с платформой

Назначение предохранителей кабины платформы (2014-2017 гг.)

№	Амперы	Распределение
1	15	Запасной
2	15	Зажигание, реле работы генератора
3	15	Питание прицепа 12В
4	15	Постоянный запас модификаторов
5	40	Аварийная сигнализация

Моторного отсека

Назначение предохранителей в моторном отсеке (2014-2017 гг.)

№	Амперы	Распределение
1	20	Управление двигателем
2	15	Horn
3	10	Насос омывателя переднего и заднего стекол
4	20	Насос омывателя фар или светодиод
5	15	Компоненты двигателя
6	10	Датчик угла поворота рулевого колеса, DSC
7	10	Выключатель тормоза, выключатель сцепления
8	25	Пусковой двигатель
9	10	Электродвигатель фар, блок управления парком
10	30	Компоненты двигателя
11	40	Запасной
12	30	Дворники
13	40	Встроенный системный интерфейс
14	30	Pump
15	10	Правая фара дальнего света
16	10	Левая фара дальнего света
17	15	Правая фара ближнего света
18	15	Левая фара ближнего света

Инструкция по снятию и замене

Процесс замены, как в первом, так и во втором блоке одинаков, но чтобы вы ничего не перепутали, опишем замену в каждом из них отдельно.

Под приборной панелью

Найти блок, находящийся в салоне несложно. Он находится в удобном месте и виден сразу. Для доступа к нему не нужно снимать какие-то узлы или системы.

Подготовка

Для замены предохраняющих элементов нужно всего лишь снять крышку. Также для того, чтобы случайно не повредить элементы и не получить удар током, предусмотрен специальный пластмассовый пинцет. Работы по извлечению и установки элементов выполняйте только при помощи него. Это удобно и безопасно.

В магазине приобретите комплект предохранителей для автомобиля Пежо Партнер. Вообще многие рекомендуют возить его в автомобиле.

1. Чтобы получить доступ к блоку, находящимся с левой стороны от водителя под торпедо, нужно выполнить достаточно простую операцию.
2. Находим фиксаторы, расположенные на крышке.
3. Поворачиваем их на четверть оборота.
4. Снимаем крышку.
5. В таблице находим номер предохранителя отвечающего за отказавшее оборудование.
6. Далее по схеме находим, где в отсеке находится отвечающий за неработающий потребитель элемент.
7. С помощью пинцета извлекаем его.
8. Устанавливаем новый, аналогичный по номиналу.
9. Поворачиваем ключ зажигания.
10. Проверяем, начал ли функционировать потребитель.
11. Если работает, закрываем крышку.

В моторном отсеке

Найти блок в установленный в подкапотном пространстве несложно он находится рядом с АКБ и закрыт пластиковой крышкой, которая может быть либо серого, либо черного цвета.

Подготовка

Перед началом работ заглушите автомобиль. Позаботьтесь, чтобы под рукой был пинцет и запасные предохраняющие элементы.

Пинцет для замены предохранителей

1. Поднимаем крышку капота.
2. Фиксируем ее.
3. Находим, где расположен блок.
4. Отжимаем фиксаторы и снимаем крышку.
5. Смотрим таблицу. Определяем номер предохранителя, который защищает неработающий потребитель.
6. Находим в схеме расположение.
7. Зажимаем его пинцетом и извлекаем.
8. Ставим на место извлеченного аналогичный.
9. Проверяем, заработал ли потребитель.
10. Если все в порядке, то закрываем крышку. Если нет то, скорее всего проблема в оборудовании и здесь вам придется заняться его ремонтом. Также может быть повреждена проводка.

Зачем менять предохранитель автомагнитолы на Peugeot Partner Tepee?

Итак, начнем наш контент о расположении предохранителя автомагнитолы вашего Peugeot Partner Tepee благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Необходимо знать, что предохранитель действует как защитное устройство для предотвращения перенапряжения на вашем Peugeot Partner Tepee. . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите замените предохранитель автомобильного радиоприемника Peugeot Partner Tepee, когда он больше не будет работать без видимой причины . Если ваша батарея работает должным образом, возможно, проблема связана с предохранителем.

Третье поколение Citroen Berlingo

Автомобиль Citroen Berlingo третьего поколения был представлен на Женевской выставке в марте 2018 года.

Минивэн сохранил в своем названии приставку Multispace, причем пассажирская и коммерческая версии впервые получили разное оформление лицевой части кузова.

Ситроен Берлинго предложили в стандартном 4,4-метровом и удлиненном 4,7-метровом варианте, и важно, что автомобиль перешел на модульную платформу EMP2, общую для машин разных брендов: Peugeot, Citroen, DS Automobiles, Opel/Vauxhall, Toyota. Впервые за все время производства дуэт Берлинго/Партнер прервался, так как автомобиль от Пежо теперь стал называться Peugeot Rifter. Впервые за все время производства дуэт Берлинго/Партнер прервался, так как автомобиль от Пежо теперь стал называться Peugeot Rifter

Впервые за все время производства дуэт Берлинго/Партнер прервался, так как автомобиль от Пежо теперь стал называться Peugeot Rifter.

Появится ли когда-нибудь эта модель в России, предсказать сложно, пока она доступна только для европейского рынка.

Предохранители пежо 1007 с описанием блоков и их схем

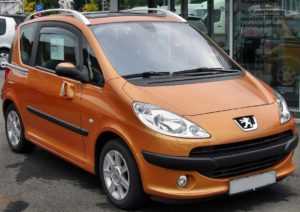

Субкомпактный автомобиль Peugeot 1007 выпускался в 2004, 2005, 2006, 2007, 2008 и 2009 году. Мы представим описание блоков с предохранителями пежо 1007.

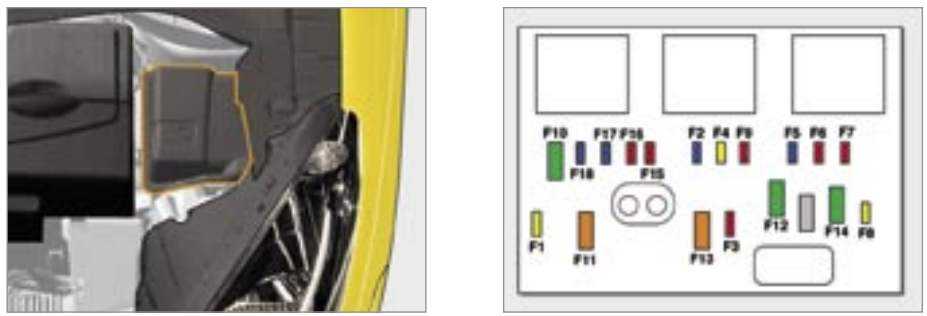

Предохранители под капотом

Он находится с левой стороны под защитной крышкой.

Схема блока и его расположение

Описание

1. 20A Питание микропроцессора двигателя и выключатель вентилятора системы охлаждения — Реле основной защиты CMM — Микропроцессор системы впрыска (дизель) — Насос-форсунка (дизель) — Электромагнитные клапаны системы подогрева воздуха (дизель) — Датчик расхода воздуха (дизель).
2. 15A Звуковой сигнал.
3. 10A Насос омывателя переднего и заднего стекол.
4. 20A Насос омывателя фар.
5. 15A Топливный насос (бензиновый).
6. 10A Микропроцессор усилителя руля — Датчик воды в дизтопливе — Датчик скорости движения автомобиля.
7. 10A Защитно-коммутационный блок (дизель) — Датчик уровня охлаждающей жидкости (дизель).
8. 20A Стартер.
9. 10A Микропроцессор систем ABS / ESP — Размыкающее реле системы ABS — Датчик стоп-сигнала.
10. 30A Компоненты системы электронного управления двигателем (бензиновый: катушки зажигания, кислородные датчики, форсунки, электроклапаны разгрузки адсорбера и системы регулирования топливоподачи, электронный термостат) (дизель: микропроцессор впрыска, датчик расхода воздуха, топливный насос высокого давления, регулятор давления топлива, электроклапаны системы рециркуляции отработавших газов и регулятор давления турбонаддува) — Подогреватели «blow-by».
11. 40A Вентиляторы системы регулирования микроклимата.
12. 30A Очиститель ветрового стекла (нормальный и быстрый режимы).
13. 40A (+ от замка зажигания) Интеллектуальный коммутационный блок.
14. 30A Подогреватель дизельного топлива.
15. 10A Правая фара дальнего света.
16. 10A Левая фара дальнего света.
17. 15A Левая фара ближнего света.
18. 15A Правая фара ближнего света.

Отдельно сбоку блока размещены дополнительные предохранители, рассчитаны на высокое напряжение.

MF1 50 A Вентилятор системы охлаждения двигателя.MF2 30 A Компьютер ABS / ESP.MF3 30 A Компьютер ABS / ESP.MF4 60 A Питание интеллектуального коммутационного блока.MF5 60 A Питание интеллектуального коммутационного блока.MF6 30 A Микропроцессор КП «2 Tronic».MF7 80 A Блок предохранителей в салоне — Микропроцессор дверей «Sésame».MF8 80 A Электроусилитель рулевого управления.

Блок с предохранители в салоне

Находится с левой стороны в панели приборов.

Схема блока

Обозначение

• 1 — 15 A Очиститель заднего стекла.
• 3 — 5 A Микропроцессор системы подушек безопасности и пиротехнических натяжителей ремней.
• 4 — 10 A Диагностический разъем — Датчик сцепления — Датчик положения маховика коленвала — Насос для подачи присадки в сажевый фильтр.
• 5 — 30 A Электрические стеклоподъемники — Люк в крыше
• 6 — Не используется.
• 7 — 5 A Плафон — Подсветка перчаточного ящика.
• 8 — 20 A Датчик давления воздуха в шинах — Складывание электрических зеркал — Подрулевые переключатели — Многофункциональный дисплей — Микропроцессор системы охранной сигнализации — Автомагнитола — Радиотелефон — CD-чейнджер.
• 9 — 30 A Автомагнитола — Прикуриватель / Розетка 12В (не более 100 Вт).
• 10 — 15 A Сирена охранной сигнализации.
• 11 — 15 A Диагностический разъем — Цепь слабого тока замка зажигания — Электрические фиксаторы замка.
• 12 — 15 A Микропроцессор системы подушек безопасности и пиротехнических натяжителей ремней — Датчик дождя / освещенности.
• 13 — 5 A Реле ABS — датчик скорости — Коммутационный блок двигателя — Рычаг селектора КП «2 Tronic» — Датчик стоп-сигнала.
• 14 — 15 A Микропроцессор парктроника — Микропроцессор и выключатели дверей «Sésame» — Комбинация приборов — Панель контрольных ламп ремней безопасности — Панель управления кондиционером воздуха — Корректор угла наклона фар — Гарнитура «Свободные руки».
• 15 — 30 A Запирание — Суперблокировка — Отпирание.
• 17 — 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
• SH — Шунт PARC.

За прикуриватель отвечает предохранитель номер 9 на 30А.

Предохранители высокого напряжения

Fh2* — Не используется.Fh3* 40 A Коммутационный блок прицепа.Fh4* 20 A Электро — подогрев сидений.Fh5* 20 A Усилитель аудиосистемы.FH5* 5 A Микропроцессор двери «Sezame».

1st generation

Engine compartment

Box location

https://youtube.com/watch?v=NM1sjm8at44

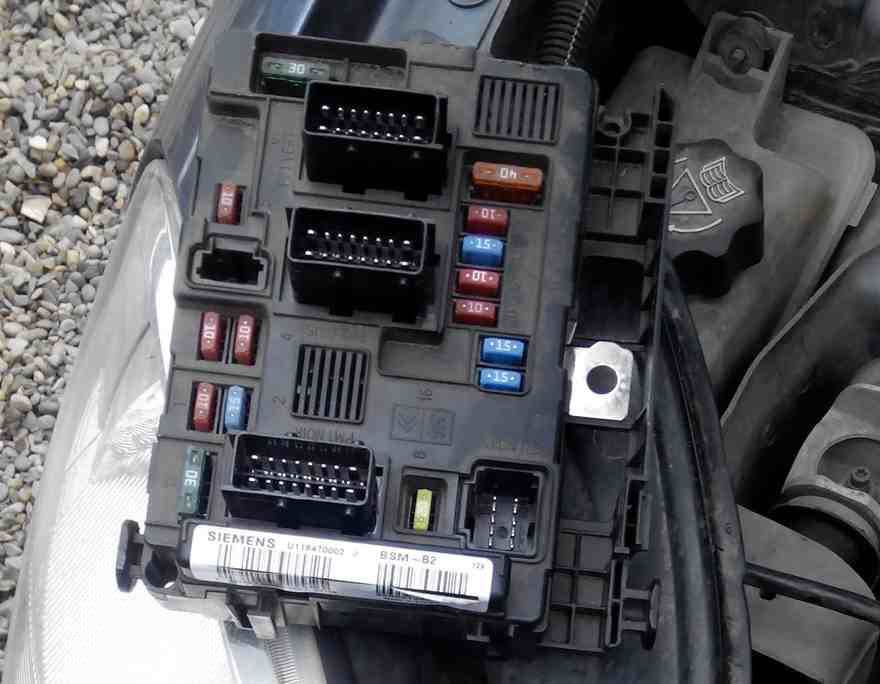

Real photo of the box

Diagram

Assignment

No.		Chain of protection
1	10 A	Reversing light, preheating unit, clutch release contact
2	15 A	Gasoline pump
3	10 A	Electronic control unit (ECU) of the ABS system
4	10 A	Engine ECU
5	10 A	Spare
6	15 A	Front fog lights
7	20 A	Headlight washer
8	20 A	Engine ECU, fan relay
9	15 A	Left low beam lamp
10	15 A	Right low beam lamp
11	10 A	Left high beam lamp
12	10 A	Right high beam lamp
13	15 A	Sound signal
14	10 A	Windshield washer
15	30 A	Engine sensors
16	30 A	Air pump
17	30 A	Windshield wiper
18	40 A	Electric fan for climate control system

Passenger compartment

Diagram

Protected components

No.	Chain of protection
F1	15A Glass rear window cleaner (with swing doors), 12V socket (Modutop)
F4	20А Autoradio tape recorder instrument cluster, display, СОМ2000
F5	15A Alarm siren
F6	10A Diagnostic connector Citroen Berlingo
F7	15A Burglar alarm
F9	30A Seat heating system, Modutop electric fan
F10	40A Heated rear window, electrically heated exterior mirrors
F11	15A Glass rear window cleaner
F12	30A Sunroof with electric drive, electric windows Citroen Berlingo
F14	10A Network VAN COM2000
F15	15A VAN network instrument cluster, car radio, display
F16	30A Electric door locks
F20	10A Rear right brake light
F21	15A Rear left brake light
F22	20A Cigarette lighter fuse Citroen Berlingo, 12V socket, electric door mirrors, interior lamps, directional light for reading cards and documents

Peugeot Partner предохранителе и реле

Peugeot Partner — компактный фургон, спроектированный на базе легкового автомобиля, выпускается с 1996 года. Перовое поколение поставлялось на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. За это время получило 2 рестайлинга. После полного обновления 2-е поколение производилось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и по настоящее время в различных модификациях (tepee, с удлиненной и стандартной базой и т.д.) . Мы предлагаем к ознакомлению информацию о схемах всех блоков предохранителей и реле пежо партнер типи с подробным описанием элементов для всех поколений, покажем предохранитель отвечающий за прикуриватель и руководство по эксплуатации.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В данной модели существую 2 основных места с расположением блоков предохранителей:

p, blockquote 3,0,0,0,0 —>

1. слева под приборной панелью (под крышкой)
2. в моторном отсеке (возле аккумуляторной батареи под защитной крышкой).

p, blockquote 4,0,0,0,0 —>

Реле печки Пежо Партнер Типи: рекомендации по эксплуатации

Реле печки является важным компонентом системы обогрева салона автомобиля. Оно отвечает за регулировку работы печки и обеспечивает подачу теплого воздуха в салон водителя и пассажиров.

Для длительной и безопасной эксплуатации реле печки Пежо Партнер Типи рекомендуется соблюдать следующие рекомендации:

• Проверяйте соединения: Регулярно проверяйте состояние электрических соединений реле печки. Убедитесь, что контакты чистые и надежно закреплены.
• Обслуживайте систему обогрева: Регулярно обслуживайте систему обогрева автомобиля, включая печку. Чистите и промывайте воздуховоды и фильтры, чтобы обеспечить оптимальное функционирование системы.
• Следите за температурой: Не перегревайте реле печки. Если оно становится слишком горячим, могут возникнуть проблемы с его работой. В таком случае, необходимо срочно провести замену.
• Не допускайте влаги: Реле печки Пежо Партнер Типи не должно попадать под дождь или попадать во влажную среду. Влага может негативно повлиять на работу реле, вызвать коррозию и привести к неисправностям.

Следование этим рекомендациям поможет предотвратить поломку реле печки Пежо Партнер Типи и защитит вас от возможных проблем с обогревом салона автомобиля.

Предосторожности при замене

• Выключение зажигания: Перед началом замены реле печки Пежо Партнер Типи, убедитесь, что зажигание автомобиля выключено. Это необходимо для избежания возможности получения удара электрическим током.
• Отсоединение аккумулятора: Перед заменой реле печки необходимо отсоединить отрицательный кабель аккумулятора. Это предотвратит возможность случайного короткого замыкания и повреждения электрической системы автомобиля.
• Термодатчик: Перед заменой реле печки, убедитесь, что проблема действительно вызвана неисправностью реле, а не неправильной работой термодатчика. Если термодатчик не функционирует правильно, замена реле может быть ненужной.
• Правильный выбор: При покупке нового реле печки Пежо Партнер Типи проверьте, что оно соответствует модели и году выпуска вашего автомобиля. Неправильно подобранное реле может не работать корректно или вообще не подходить для установки.
• Проверка функциональности: После установки нового реле печки, убедитесь, что печка работает правильно. Включите зажигание и проверьте, что система отопления и кондиционирования воздуха функционируют без сбоев.

Рекомендации по эксплуатации

Коммутационный блок моторного отсека BSM

Простая стрелка : Цепь электропитания +BAT.

Простая стрелка : Цепь электропитания +BAT.

Маркировка предохранителей типа макси

Предохранители	Защищенные выводы	калибр ( ампер)
MF1	Питание группы электровентилятора	50 A
MF2	Питание блока антиблокировочной системы (ABR) или системы динамической стабилизации (ESP)	30 A
MF3	Питание электроклапанов	30 A
MF4	Питание блока BSI1	80 A
MF5	Питание блока BSI1	80 A
MF6	Сиденья с электрообогревом и/или электроприводами	50 A или 80 A
MF7	Не подсоединен	–
MF8	Группа электрического насоса усилителя рулевого управления	40 A

Метки	Элементы
PM	Разъем PM
PF	Разъем PF
PP2	Разъем PP2
PB	Разъем PB
BAT	Питание модуля +BAT
PP1	Разъем PP1

Принадлежность контактов электрических разъемов

2-е поколение

Блоки под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем – питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 – топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP – датчик угла поворота рулевого колеса – гирометр измеритель ускорения системы контроля стабильности – механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения – концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле – электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 – управление инжектором TU5JP4 – питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 – кислородные датчики на входе и выходе TU5JP4 – электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 – электроклапан регулировки давления в турбокомпрессоре DV6 – электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 – питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя – реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки – 5А
2. Диагностический разъем – 15А
3. Сопротивление выключатели педали тормоза – 15А
4. –
5. Питание группы электронасоса усилителя рулевого управления – 80А
6. Модуль управления предварительным пост-обогревом – 70А
7. Модуль блокировки защиты 3 реле – 100А
8. –
9. –
10. Простое реле защиты двигателя – 30А

Блоки в салоне

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А – Очиститель заднего стекла
2. –
3. 5А – Подушка безопасности
4. 10А – Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А –  Стеклоподъемники
6. 30А – Замки
7. 5А – Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А – Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А – Розетки 12 В передняя и задняя
10. 15А – Верхняя часть рулевой колонки
11. 15А – Цепь малого тока замка зажигания
12. 15А – Датчик дождя и освещенности, подушка безопасности
13. 5А – Панель приборов
14. 15А – Парктроник, панель управления кондиционером, система громкой связи
15. 30А – Питание системы блокировки замов
16. –
17. 40А – Подогрев заднего стекла и зеркал

Описание реле

• R1 – Реле переднего импульсно стеклоподъемника
• R2 – Реле очистителя заднего стекла
• R3 – Реле аксессуаров + АСС
• R4 – Реле блокировки дверей
• R5 – Реле супер блокировки задних дверей
• R6 – Реле супер блокировки передних дверей
• R7 – Реле пробуждения компьютера
• R8 – Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. –
2. 20А – Подогрев сидений
3. –
4. 15А – Реле складных зеркал заднего вида
5. 15А – Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А – реле замка зажигания, опционный генератор
• 15А – Питание прицепа 12В
• 15А – Цепь постоянного питания трансформаторов
• 40А – Аварийные огни

2-е поколение

Блоки под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем – питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 – топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP – датчик угла поворота рулевого колеса – гирометр измеритель ускорения системы контроля стабильности – механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения – концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле – электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 – управление инжектором TU5JP4 – питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 – кислородные датчики на входе и выходе TU5JP4 – электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 – электроклапан регулировки давления в турбокомпрессоре DV6 – электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 – питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя – реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки – 5А
2. Диагностический разъем – 15А
3. Сопротивление выключатели педали тормоза – 15А
4. –
5. Питание группы электронасоса усилителя рулевого управления – 80А
6. Модуль управления предварительным пост-обогревом – 70А
7. Модуль блокировки защиты 3 реле – 100А
8. –
9. –
10. Простое реле защиты двигателя – 30А

Блоки в салоне

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А – Очиститель заднего стекла
2. –
3. 5А – Подушка безопасности
4. 10А – Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А –  Стеклоподъемники
6. 30А – Замки
7. 5А – Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А – Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А – Розетки 12 В передняя и задняя
10. 15А – Верхняя часть рулевой колонки
11. 15А – Цепь малого тока замка зажигания
12. 15А – Датчик дождя и освещенности, подушка безопасности
13. 5А – Панель приборов
14. 15А – Парктроник, панель управления кондиционером, система громкой связи
15. 30А – Питание системы блокировки замов
16. –
17. 40А – Подогрев заднего стекла и зеркал

Описание реле

• R1 – Реле переднего импульсно стеклоподъемника
• R2 – Реле очистителя заднего стекла
• R3 – Реле аксессуаров + АСС
• R4 – Реле блокировки дверей
• R5 – Реле супер блокировки задних дверей
• R6 – Реле супер блокировки передних дверей
• R7 – Реле пробуждения компьютера
• R8 – Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. –
2. 20А – Подогрев сидений
3. –
4. 15А – Реле складных зеркал заднего вида
5. 15А – Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А – реле замка зажигания, опционный генератор
• 15А – Питание прицепа 12В
• 15А – Цепь постоянного питания трансформаторов
• 40А – Аварийные огни

Peugeot электросхемы (Peugeot Wiring Diagrams)

Сборник электрических схем для всех моделей Пежо.

Cборник электрических схем Peugeot, включает в себя руководство по ремонту электрики автомобилей Peugeot, а так же цветные электросхемы Пежо

Модели представленные в программе Peugeot Wiring Diagrams :Peugeot 106 (s20)Peugeot 107Peugeot 1007Peugeot 205Peugeot 206Peugeot 207Peugeot 306 (N5)Peugeot 307Peugeot 308Peugeot 406Peugeot 407Peugeot 4007Peugeot 607Peugeot 806Peugeot 807Peugeot BipperPeugeot PartnerPeugeot ExpertPeugeot Boxer

Что бы облегчить Вам установку Peugeot электросхемы, мы сделали это за Вас. Программа на дисках будет установленна и настроена под виртуальную машину (Microsoft Virtual PC), от Вас понадобиться переписать содержимое всех дисков на компьютер и установить программу Microsoft Virtual PC.

Скриншоты: Нажмите на маленькую картинку, большая откроется в новом окне.

Источник

Как найти и достать реле

Реле печки на Пежо Партнер Типи располагается в специальном блоке предохранителей и реле, который находится в моторном отсеке автомобиля. Чтобы найти и достать реле, выполните следующие шаги:

1. Откройте капот автомобиля и найдите батарею.
2. Рядом с батареей вы должны увидеть блок предохранителей и реле, обычно это коробка черного цвета.
3. Снимите крышку блока предохранителей и реле. Для этого нужно отпустить зажимы или винты, держащие крышку.
4. Внутри блока вы увидите ряд реле и предохранителей. Реле печки обычно имеет маркировку «HTR» или «HEATER».
5. Аккуратно вытащите реле из разъема. Обычно оно держится простым фиксатором.

Если вы затрудняетесь найти реле, рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться с автосервисом.
