Предохранители в салоне Пежо Эксперт 1
Предохранители в салоне авто расположены в панели управления. Есть отличия у автомобилей с левым и правым рулем.
Схема блока предохранителей в салоне Пежо Эксперт 1 (Вариант 1)
Описание
- 10 A Автомагнитола (питание)
- 5 A + после замка зажигания — Датчик скорости — Центральный блок защиты салона — Сигнализаторы на приборной панели
- 15 A Фонарь стоп-сигнала — Круиз-контроль
- 10 A Правый задний фонарь — Левый передний габаритный фонарь — Регулировка фар
- 15 A Кондиционер воздуха — Передние стеклоподъемники — Вентилятор климатической установки — Датчик давления
- 15 A Заднее обогреваемое стекло и обогреваемые сиденья
- 20 A Звуковой сигнал
- ШУНТ —
- 5 A Омыватели фар — Правый передний габаритный фонарь — Освещение номерного знака — Левый задний фонарь
- 30 A Регулировка сидения переднего пассажира
- 30 A Задние стеклоподъёники
- 10 A Компьютер АБС — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач
- 30 A Регулировка сидения водителя
- 5 A Центральный блок защиты салона (память)
- 30 A Центральный блок защиты салона — Центральный электрический замок — Плафоны
- 20 A Предохранитель прикуривателя Пежо Эксперт 1 — Постоянный (+) от аккумуляторной батареи — (+) привода дополнительных потребителей электроэнергии
- 15 A Блок регулировки температуры охлаждающей жидкости — Группа вентиляторов охлаждения двигателя
- 10 A Противотуманный фонарь
- 10 A Подсветка приборной панели — Автомагнитола — Фонари габаритного освещения
- 30 A Кондиционер воздуха — Вентилятор климатической установки
- 20 A Сиденья с электрообогревом
- 20 A + Питания дополнительных потребителей электроэнергии — Не используется
- ШУНТ F14 — F15 — F25 — F27
- 30 A Стеклоомыватель — Передний стеклоочиститель
- 10 A Кондиционер воздуха — Плафон — память автомагнитолы — Цифровые часы
- 15 A Фонари аварийной сигнализации
- 30 A Заднее стекло с электрообогревом
- 15 A Электрические стеклоподъемники — Сигнализатор разряда аккумуляторной батареи
- 30 A Электрические стеклоподъемники
- 15 A Освещение салона — Фонари указателей поворота — Часы — Наружные зеркала с электрической регулировкой
Схема блока предохранителей в салоне Пежо Эксперт 1 (Вариант 2)
Описание
| 1 | Не используется |
| 2 | 10A Диагностический разъем – Блок управления АБС – Фонари заднего хода – Зеркала с подогревом |
| 3 | Не используется |
| 4 | 5A Панель приборов – зуммер превышения скорости – датчик скорости – датчик воды в дизельном фильтре |
| 5 | 15A Круиз-контроль – Выключатель тормозов – Выключатель сцепления – Автоматическая коробка передач – Стоп-сигналы |
| 6 | 5A Подсветка – Панель приборов – Аудиотехника. |
| 7 | 30A Подогрев заднего стекла |
| 8 | 30A Блок защиты салона |
| 9 | 5A Блок защиты салона |
| 10 | Не используется |
| 11 | 5A Реле вентилятора в сборе – реле компрессора |
| 12 | 10A Электрические стеклоподъемники – Реле вентилятора – Реле обогрева сидений – Переключатель обогрева заднего стекла – Кондиционер |
| 13 | 15A Сигнальные огни |
| 14 | 30A Электрические окна. |
| 15 | Не используется |
| 16 | 20A Сиденья с подогревом |
| 17 | 20A Сигнал |
| 18 | 10A Задний противотуманный фонарь. |
| 19 | 5A Круиз-контроль – Подсветка зуммера – Выключатель подогрева сидений – Освещение приборной панели – Аудиотехника – Выключатель обогрева заднего стекла – Рычаг автоматической коробки передач – Выключатель аварийной сигнализации – Панель управления кондиционером |
| 20 | 5A Переключатель регулировки высоты фар – Передний левый и передний правый габаритные огни. |
| 21 | 5A Задний левый и правый задний габаритные огни – Таймер омывателя фар – Подсветка номерного знака |
| 22 | Не используется |
| 23 | 20A Прикуриватель |
| 24 | 10А Аудиотехника |
| 25 | 10А Подсветка зуммера – Зуммер АКПП – Зеркала с электроприводом – Указатели поворота |
| 26 | 30А Таймер стеклоочистителей – Стеклоочистители – Насос омывателя |
| 27 | Не используется |
| 28 | 5А Панель приборов – реле стекло подъемников |
Обзор салона
Он расположен на приборной панели (со стороны водителя), за крышкой с левой стороны рулевого колеса.
Схема блока предохранителей
Назначение предохранителей и реле в салоне автомобиля
| № | A | Имя | Защищенная цепь |
|---|---|---|---|
| 1 | 10 | BUD-B | Мультикоммуникационная система (система электрического запирания дверей, охранная система, система автоматического запирания дверей, система автоматического управления светом, система фары с задержкой выключения, система задних фонарей с автоматическим выключением, система лампы освещения подъезда, система дневных ходовых огней, беспроводная система дистанционного управления) система кондиционирования воздуха, система подвески с электронным управлением, система памяти сиденья водителя, система памяти сиденья переднего пассажира |
| 2 | 7,5 | Купол | Освещение замка зажигания, внутреннее освещение, персональное освещение, подсветка ног, освещение дверей, освещение багажника, вежливые огни, открывание двери гаража, часы, датчик наружной температуры, мультиинформационный дисплей |
| 3 | 15 | CIG | Зажигалка |
| 4 | 5 | ECU-ACC | Зеркала с электроприводом, часы, мультиинформационный дисплей, система памяти положения водителя, система памяти сиденья переднего пассажира |
| 5 | 10 | РАД № 2 | Аудиосистема, навигационная система |
| 6 | 15 | Блок питания | Розетка питания |
| 7 | 20 | РАД № 1 | Аудиосистема, навигационная система |
| 8 | 10 | GAUGE1 | Манометр и манометры, часы, указатель наружной температуры, мультиинформационный дисплей, система блокировки переключения передач |
| 9 | 10 | ECU-IG | Система подушек безопасности SRS, электрические стеклоподъемники, антиблокировочная система тормозов, подвеска с электронным управлением, система памяти водителя, система памяти сиденья переднего пассажира |
| 10 | 25 | Щетки стеклоочистителя | Щетки стеклоочистителя |
| 11 | 10 | HTR | Кондиционер |
| 12 | 10 | HTR в мире | Наружное зеркало заднего вида с подогревом |
| 13 | 5 | AM1 | Система запуска |
| 14 | 15 | МУЖЧИНА | Передняя противотуманная фара |
| 15 | 15 | VS-TEN | Задний зонт |
| 16 | 10 | GAUGE2 | Внутреннее зеркало с автоматическим антибликовым покрытием, компас, фонарь заднего хода, автоматическое управление светом, система автоматического выравнивания света, круиз-контроль, лампочка напоминания о ремне безопасности |
| 17 | 10 | Сегментная группа | Подсветка перчаточного ящика, подсветка консольного ящика, часы, датчик наружной температуры, дисплей мультимедиа, подсветка приборной панели, подсветка приборной панели |
| 18 | 10 | Задние фонари | Задние фонари, габаритные огни, подсветка номерного знака |
| 19 | 20 | Розетка № 4 | Стеклоподъемник заднего пассажира (левая сторона) |
| 20 | 20 | Источник питания № 2 | Система блокировки дверей переднего пассажира, электростеклоподъемник переднего пассажира |
| 21 | 7,5 | OBD | Бортовая диагностическая система |
| 22 | 20 | SEAT HTR | Вентилятор/обогрев сидений |
| 23 | 15 | ВАШИНГТОН | Омыватель ветрового стекла |
| 24 | 10 | Ватикан | Электрический охлаждающий вентилятор |
| 25 | 15 | Остановить | Стоп-сигнал, стоп-сигнал высокого уровня |
| 26 | 5 | Отверстие топливного бака | Устройство для открытия лючка топливного бака |
| 27 | 25 | Дверь № 2 | Многосторонняя система связи (механическая система блокировки дверей, автоматическая система блокировки дверей, беспроводная система дистанционного управления) |
| 28 | 25 | AMP | Аудиосистема |
| 29 | 20 | Розетка № 3 | Электрическое стекло заднего пассажира (правая сторона) |
| 30 | 30 | Сиденья PWR | Сиденья с электроприводом, система памяти сиденья водителя, система памяти сиденья переднего пассажира |
| 31 | 30 | PWR № 1 | Система блокировки двери водителя, электрические стеклоподъемники, люк с электроприводом |
| 32 | 40 | Дельф | Заднее стекло с подогревом |
| Реле | |||
| R1 | Противотуманный свет | ||
| R2 | Задние фонари | ||
| R3 | Вспомогательное реле | ||
| R4 | Обогрев заднего стекла | ||
| R5 | Блок зажигания (IG1) | ||
| R6 | Не используется |
Схема предохранителей
Основа блока не отличается для автомобилей 2000 и 2011 года выпуска. Также восьмиклапанная версия и шестнадцатиклапанный моторы защищены одинаковыми предохранителями. Стандартная электросхема расшифровывается так:
- F1 – система ЭБУ, предохраняет силовые жилы устройства;
- F2 – система габаритов;
- F3 – не используется;
- F4 – предохранитель режима дальнего света головной оптики;
- F5/6 – ближний свет, коррекция правой и левой фар соответственно;
- F7 – топливная система;
- F8 – повороты в режиме работы, аварийка и стопы;
- F9 – дворники;
- F10 – защитный элемент электрического замка крышки рагажника;
- F11 – компрессор кондиционера;
- F12 – низкая скорость вращения вентилятора печки;
- F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
- F14 – клаксон и вентилятор печки;
- F15 – внутренняя подсветка салона, бардачка и грузового отсека;
- F16 – питание электроподъемников дверных стекол;
- F17 – включается в работу при запитке магнитофона от замка зажигания;
- F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.
Также здесь присутствует несколько реле.
- Максимальный режим работы вентилятора печки.
- Поворотники в режиме моргания.
- Реле включения бензонасоса.
- Фронтальные и кормовые противотуманки.
Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.
В дополнительной части имеется малое количество плавких вставок:
- F20 – климатконтроль;
- F21 – стандартные противотуманки.
С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.
Блоки предохранителей и их расположение в подкапотном пространстве
Прежде чем рассказать о том, где находятся реле и предохранители, следует упомянуть о том, что далеко не все исполнительные блоки на изображениях могут присутствовать конкретно в вашем автомобиле. Обусловлено это несколькими факторами:
- комплектация автомобиля;
- год выпуска и общее оснащение (в зависимости от года в определенных комплектациях оснащение менялось, как, например, наличие ГУР вместо ЭУР);
- предназначение автомобиля для рынка определенных стран (Европа, Америка или же Азия, последние автомобили, как правило, делались для внутреннего рынка Японии).
И если расположенные под капотом блоки и их наличие чаще всего зависит только от комплектации автомобиля, то с оставшимися блоками в салоне не всё так просто, т. к. их расположение зависит от того для какого рынка предназначен автомобиль. Впрочем, этот момент мы затронем чуть позже, а сейчас разберемся с блоками в подкапотном пространстве.

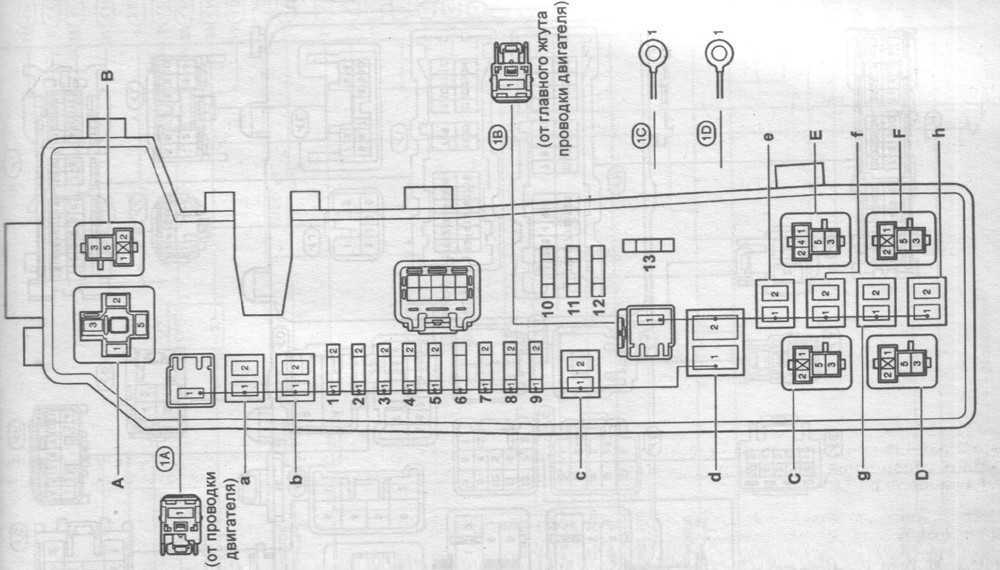

Итак, блок №1 по-умолчанию одинаков у всех Королл. Давайте подробнее рассмотрим его схемотехнику и расположение элементов в нём. На схеме ниже видно основные приходящие разъёмы от кос проводки, они отмечены.
| Обозначение предохранителя на схеме | Номинал предохранителя (А) | Предназначение (для какой цепи/узла нужен) |
|---|---|---|
| 1 | 15 | Освещение (фара пр.) |
| 2 | 15 | Освещение (фара лев.) |
| 3 | 10 | Клаксон |
| 4 | 10 | Аварийная сигнализация, поворотники |
| 5 | 5 | Цепь зарядки |
| 6 | Отсутств. | Дополнительный вывод/запасной контакт |
| 7 | 15 | Цепь ЭСУД, цепь режимов работы АКПП |
| 8 | 15 | Цепь ABS, цепь приборной панели, кондиционер, цепь на магнитолу, салонный свет, центральный замок, цепь габаритов |
| 9 | 30 | Замок зажигания |
| 10 | Отсутств. | Дополнительный вывод/запасной контакт |
| 11 | Отсутств. | Дополнительный вывод/запасной контакт |
| 12 | Отсутств. | Дополнительный вывод/запасной контакт |
| 13 | Отсутств. | Дополнительный вывод/запасной контакт |
| a | 50 | Цепь (ЭМУР) электромеханического усилителя руля |
| b | 40 | Головной свет (фары) |
| c | 50 | Цепь управления двигателем |
| d | 100 | Генератор, обогрев заднего стекла |
| e | 30 | Цепь омывателя фар |
| f | 30 | Цепь электровентиляторов |
| g | 30 (40) | Цепь системы ABS (VSC — 1) |
| h | 40 | Цепь системы ABS (VSC — 2) |
Расположение, маркировка и предназначение реле в блоке №1.
| Расположение/ | Предназначение (для какой цепи/узла нужен) |
|---|---|
| маркировка | |
| A | Реле (ЭМУР) электромеханического усилителя руля |
| B | Реле включения электромуфты насоса кондиционера |
| C | Реле клаксона |
| D | Реле системы впрыска, бензонасоса |
| E | Реле №2 включения вентилятора радиатора |
| F | Реле №1 включения вентилятора радиатора |
Как проверить исправность предохранителя
