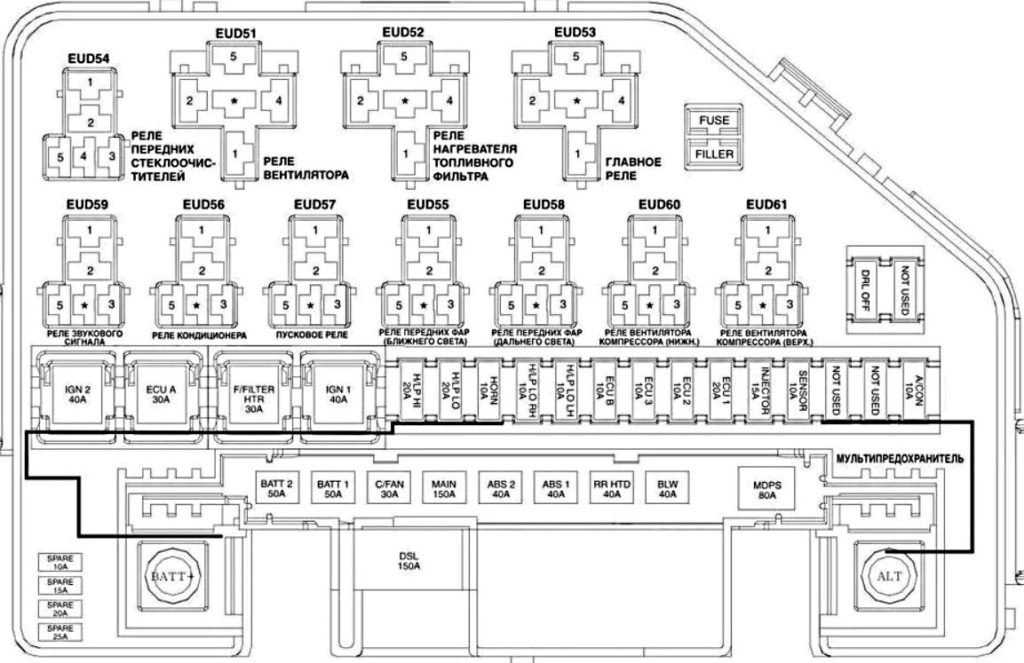

Блоки под капотом
Основной блок
Расположен в левой части моторного отсека, рядом с аккумулятором.
p, blockquote 18,0,0,0,0 —>
| ВАТТ 2 | Распределительная коробка приборной панели (реле электропривода стекло подъемников, плавкие предохранители (SAFETY P/W — 15 A, HAZARD — 15 А)) |
| ВАТТ 1 | Распределительная коробка приборной панели (реле задних фонарей, плавкие предохранители (S/ROOF — 20 A, FOLDING — 10 A, DR LOCK — 20 A, STOP LP — 15 А, В/A HORN — 15 A, RR FOG LP — 10 A, FRT FOG LP — 10 А, разъем питания (ROOM — 10 A, AUDIO — 20 A)) |
| C/FAN | Реле высоких оборотов охлаждающего вентилятора, реле низких оборотов охлаждающего вентилятора |
| MAIN | Генератор, плавкие предохранители (ABS 1 — 40 A. ABS 2 — 40 A, RR HTD — 40 A, BLOWER — 40 A, MDPS — 80 A, A/CON 1 — 10 А) |
| ABS2 | Многоцелевой контрольный разъем, блок управления анти блокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| ABS 1 | Многоцелевой контрольный разъем, блок управления анти блокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| RR HTD | Реле заднего обогрева |
| BLOWER | Реле вентилятора |
| MDPS | Блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| IGN 2 | Зажигания |
| ECU A | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач), реле управления двигателем (главное реле) |
| F/PUMP | Реле топливного насоса |
| IGN 1 | Замок зажигания |
| HORN | Реле звукового сигнала |
| SNSR 1 | Датчик положения распределительного вала, электромагнитный клапан управления продувкой накопителя топливных паров, кислородный датчик (вверх, вниз по потоку), блок управления иммобилайзером, реле низких оборотов охлаждающего вентилятора, реле высоких оборотов охлаждающего вентилятора |
| ECU В | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач) |
| DRL | Заземление (блока управления электронными системами кузова (ВСМ)) |
| ECU 1 | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач) |
| INJ | Форсунки 1-4, привод управления оборотами холостого хода, реле кондиционера, клапан управления расходом масла (ГАММА) |
| A/CON2 | Блок управления кондиционером |
| A/CON 1 | Реле кондиционера |
Дополнительный блок
Устанавливается с правой стороны подкапотного пространства на модели i20 с дизельными двигателями.
Тут могут находится элементы отвечающие за работу двигателя, такие как:
p, blockquote 21,0,0,0,0 —>
- GLOW — Реле свечей предпускового подогрева, реле подогревателя воздуха
- PTC — Реле дополнительного нагревателя
p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>
На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.
Часто задаваемые вопросы
1. Какой предохранитель отвечает за подачу воды на лобовое стекло Hyundai i40?
Предохранитель, отвечающий за подачу воды на лобовое стекло автомобиля Hyundai i40, находится в блоке предохранителей, который обычно располагается под приборной панелью слева от руля. Этот предохранитель обозначен маркировкой «WASHER» или «WASHER PUMP». Если вы столкнулись с проблемой отсутствия подачи воды на лобовое стекло, в первую очередь, проверьте указанный предохранитель и замените его при необходимости.
2. Какие могут быть причины отсутствия подачи воды на лобовое стекло Hyundai i40?
Отсутствие подачи воды на лобовое стекло Hyundai i40 может быть вызвано несколькими причинами:
- Засорение форсунок, через которые подается вода. В этом случае необходимо очистить форсунки от загрязнений.
- Неправильное функционирование насоса омывателя, ответственного за подачу воды. Проверьте работу насоса и, при необходимости, замените его.
- Повреждение или обрыв проводки, соединяющей насос омывателя с кнопкой на панели управления. Проверьте проводку и отремонтируйте или замените ее при необходимости.
- Проблема с реле, отвечающим за работу системы омывателя. В этом случае замените реле.
3. Как самостоятельно проверить и исправить проблему с подачей воды на лобовое стекло?
Если у вас возникли проблемы с подачей воды на лобовое стекло Hyundai i40, вы можете попытаться проверить и исправить проблему самостоятельно, следуя этим шагам:
- Проверьте уровень жидкости омывателя. Если уровень низкий, долейте жидкость до рекомендуемого уровня.
- Проверьте форсунки омывателя на наличие засорений. Если они загрязнены, очистите их или замените при необходимости.
- Убедитесь в работоспособности насоса омывателя. Для этого нажмите кнопку на панели управления и послушайте, слышен ли работа насоса.
- Проверьте проводку системы омывателя на наличие повреждений или обрывов. Если вы обнаружили повреждения, отремонтируйте или замените проводку.
- Если проблема не устранена, возможно, причина в реле системы омывателя. Замените реле при необходимости.
Различные варианты размещения реле бензонасоса i40
Реле бензонасоса i40, как правило, размещается в подкапотном пространстве автомобиля. Точное место расположения может варьироваться в зависимости от модели и года выпуска автомобиля.
Ниже представлены несколько возможных вариантов размещения реле бензонасоса i40:
- Реле бензонасоса i40 может находиться рядом с самим бензонасосом, который обычно расположен в баке с топливом. В этом случае, реле может быть закреплено на баке или находиться в его непосредственной близости.
- В некоторых моделях i40 реле бензонасоса может быть размещено внутри панели приборов или в моторном отсеке автомобиля.
- Ещё одним возможным местом размещения реле бензонасоса i40 может быть блок предохранителей в салоне автомобиля. Оно может находиться рядом с другими электрическими элементами и устройствами.
Важно отметить, что точное местоположение реле бензонасоса i40 может различаться в зависимости от модификации автомобиля. Рекомендуется обратиться к руководству по эксплуатации или обратиться к сервисному центру, чтобы узнать точное место размещения реле на вашем автомобиле
Блоки под капотом
Основной блок

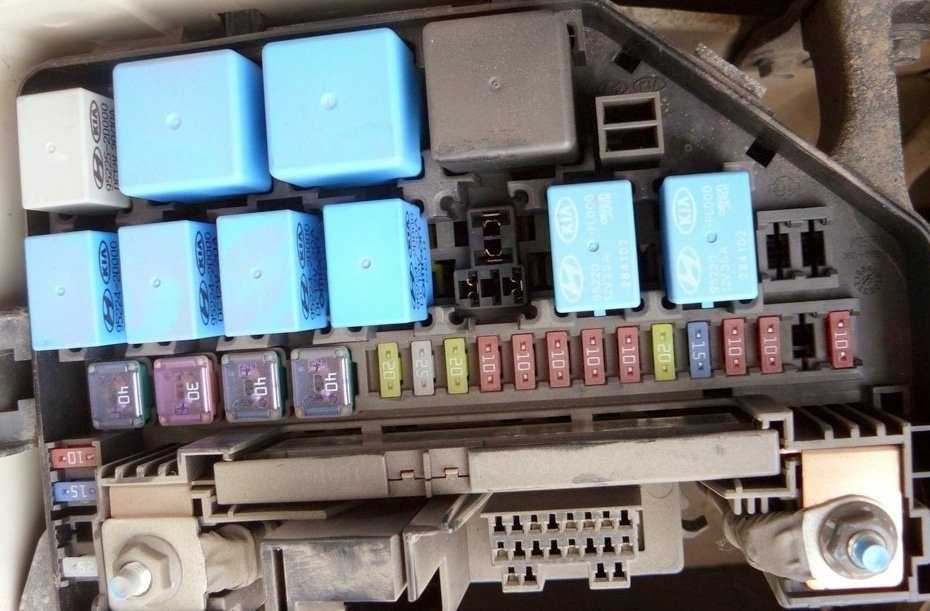

Главный блок с предохранителями и реле находится с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.
Вариант 1
Фото – схема
Назначение
| 1 | 20А АБС и ESP – ABS2 |
| 2 | 40А ABS и ESP |
| 3 | 50А Электронный блок управления электрооборудованием салона – B+1 |
| 4 | 40А Обогрев зеркал заднего вида – RR HTD |
| 5 | 40А Электро вентилятор – BLOWER |
| 6 | 40А Электро вентилятор системы кондиционирования – C/FAN |
| 7 | 20А Омыватель передних фар – H/LP WASHER |
| 8 | 20А Резерв – SPARE |
| 9 | 125А Генератор – ALTERNATOR |
| 10 | 80А Электро усилитель рулевого управления – MDPS |
| 11 | 15А Передние противотуманные фары – FR FOG |
| 12 | 10А Кондиционер – A/CON |
| 13 | 15А Аварийная сигнализация – HAZARD |
| 14 | 10А Резерв – SPARE |
| 15 | 20А Резерв – SPARE |
| 16 | 15А Топливный насос – F/PUMP |
| 17 | 15А Резерв – SPARE |
| 18 | 10А Блок управления двигателем – ECU1 |
| 19 | 10А Блок управления двигателем – ECU2 |
| 20 | 20А Блок управления двигателем – ECU3 |
| 21 | 15А Топливные форсунки, система кондиционирования – INJ |
| 22 | 10А Датчики – SNSR2 |
| 23 | 15А Звуковой сигнал – HORN |
| 24 | 50А Электронный блок управления электрооборудованием салона – B+2 |
| 25 | 40А Стартер, выключатель (замок) зажигания – ING2 |
| 26 | 30А Выключатель (замок) зажигания – IGN1 |
| 27 | 30А Главное реле – ECU |
| 28 | 10A Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости – ABS |
| 29 | 10A Система зажигания – ECU2 |
| 30 | 10A Выключатель лампы света заднего хода – B/UP |
| 31 | 10A Ближний свет правой передней фары – H/LP LO RH |
| 32 | 10A Ближний свет левой передней фары – H/LP LO LH |
| 33 | 20A Дальний свет фар – H/LP HI |
| 34 | 10A Датчики – SNSR1 |
| R1 | Реле электро вентилятора системы охлаждения (малая скорость вращения) – C/FAN2 |
| R2 | Реле электро вентилятора системы охлаждения (высокая скорость вращения) – C/FAN1 |
| R3 | Реле стартера – START |
| R4 | Реле топливного насоса – F/PUMP |
| R5 | Реле кондиционера – A/CON |
| R6 | Реле ближнего света фар – H/LP LO |
| R7 | Реле звукового сигнала – HORN |
| R8 | Реле дальнего света фар – H/LP HI |
| R9 | Реле заднего противотуманного фонаря – FOG LP |
| R10 | Реле стеклоочистителя – WIPER |
| R11 | Главное реле – MAIN |
Вариант 2
Фото – пример
Схема
Расшифровка
- Главное реле
- Кондиционер
- Топливный насос
- Блок управления двигателем
- ABS и ESP
- Выключатель ламп заднего хода
- Резерв
- Резерв
- Главное реле
- Резерв
- Датчики
- Блок управления двигателем
- Датчики
- Резерв
- Топливные форсунки,система кондиционера.
- Кондиционер
- Блок управления двигателем
- Топливный насос
- Электро вентилятор
- Реле дальнего света
- Звуковой сигнал
- Высокая скорость вентилятора
- Реле стартера
- Задние противотуманки
- Стекло очиститель
- Малая скорость вентилятор
- Ближний левый свет
- Ближний правый свет
- Резерв
- Реле ближнего света
- ABS ESP
- ABS ESP
- Передние противотуманные фары
- Резерв
- Блок электроники салон
- Резерв
- Звуковой сигнал и его реле
- Электро усилитель руля
- Стартер и замок зажигания
- Обогрев зеркал
- Вентилятор (кондиционера)
- Электро вентилятор
- Генератор
- Замок зажигания
- Электро блок управления салоном
- Резерв
Дополнительный блок
Используется только в дизельных двигателях.
Схема
Описание
- 12 — реле обогревателя топливного фильтра
- 13 — реле #3 обогревателя PTC
- 14 — реле #2 обогревателя PTC
- 15 — реле # 1 обогревателя PTC
- 16 — реле свечей накаливания
Остались вопросы? Задавайте их в комментарии.
Блок под капотом
Расположен в левой части моторного отсека.
p, blockquote 14,0,0,0,0 —>
| MDPS | Блок управления EPS |
| B+ 1 | Распределительная коробка l/P (IPS 0 (4СН), IPS 1 (4СН), IPS 2 (2СН), предохранитель F13/F14/F19/ F20/F21/F26/F36) |
| ABS 1 | Блок управления ESP, много функциональный диагностический разъем |
| ABS 2 | Блок управления ESP, много функциональный диагностический разъем |
| IG 2 | Реле 9 (пусковое реле), переключатель зажигания (без кнопки запуска), реле 6 (реле МРП 4 (ЗАЖ.2), с кнопкой запуска) |
| BLOWER | Реле 4 (реле вентилятора) |
| RR HTD | Реле 11 (реле обогревателя заднего стекла) |
| B+ 2 | Распределительная коробка l/P (IPS 3 (4СН), IPS 4 (4СН), предохранитель F2/F7/F9/F15) |
| AMP | Усилитель, преобразователь (усилитель) |
| EPB 1 | Электрический модуль стояночного тормоза |
| EPB 2 | Электрический модуль стояночного тормоза |
| C/FAN | Реле 1 (реле вентилятора охлаждения (низкий), реле 2 (реле вентилятора охлаждения (высокий) |
| FRONT | Блок реле ICM (реле обогревателя ветрового стекла) |
| DEICER | Реле 5 (реле звукового сигнала), блок реле ICM (реле обогревателя ветрового стекла) |
| HORN | Реле 12 (реле НАС), реле стоп-сигнала |
| STOP LAMP | Блок реле ICM (реле омывателя фар) |
Обозначение
Расшифровка реле
Дополнительный блок
Он устанавливается на дизельных версиях Hyundai i40 в правой части моторного отсека.
Тут находятся элементы отвечающие за работу двигателя: GLOW — свечи накала, РТС — дополнительный отопитель / подогреватель.
p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>
Есть чем дополнить публикацию — пишите в комментарии.
Источник статьи: http://vsepredohraniteli.ru/hyundai/i40.html
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
- Правообладателям
- Политика конфиденциальности
Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Влияние местоположения реле бензонасоса i40 на работу автомобиля
Местоположение реле бензонасоса i40 может оказывать влияние на работу автомобиля и его системы подачи топлива. Реле бензонасоса i40 отвечает за подачу электроэнергии на бензонасос и его правильное функционирование.
Особенностью местоположения реле бензонасоса i40 на некоторых автомобилях является его расположение внутри блока предохранителей и реле, который находится в моторном отсеке автомобиля. Это значит, что для доступа к реле бензонасоса i40 необходимо снять крышку блока предохранителей и реле и обнаружить соответствующую метку или диаграмму.
При неправильной установке или неисправности реле бензонасоса i40 автомобиль может не запускаться или не подавать топливо в систему. Если реле бензонасоса i40 неисправно, его необходимо заменить для восстановления работы автомобиля
Также необходимо обратить внимание на провода и контакты, связанные с реле бензонасоса i40, чтобы убедиться в их целостности и исправности
Правильное местоположение реле бензонасоса i40 и его работоспособность необходимы для обеспечения нормальной работы топливной системы автомобиля и уверенности в подаче достаточного количества топлива в двигатель. При возникновении проблем с подачей топлива или запуском автомобиля рекомендуется обратиться к специалисту для диагностики и решения проблемы.
Заменить предохранитель ближнего света моего Hyundai i40
Снимите или открутите верхнюю часть блока предохранителей, чтобы достать до предохранителей вашего Hyundai i40
Извлеките старый предохранитель ближнего света, осторожно взяв его двумя пальцами или подходящими плоскогубцами и потянув вверх или наружу, он должен работать без проблем
Небольшое предупреждение не заставляйте его, но немного пошевелите из стороны в сторону, если оно сопротивляется вам.Заменить старый фусибустановив новый предохранитель в соответствующем месте на вашем Hyundai i40. Совместите контакты предохранителей и вставьте их. . Слегка нажмите, чтобы не повредить предохранитель.
Еще раз проверьте фары своего Hyundai i40 чтобы убедиться, что они работают. Если фары по-прежнему не работают, проверьте исправность предохранителя.
Si Jamais он уже обжарен, его интенсивность слишком высока, из-за чего он подпрыгивает, поэтому проблема существует в другом месте, и поэтому вам придется искать решение в другом месте.
Поэтому мы рекомендуем вам иди в гараж, чтобы отремонтировать свой hyundai i40, потому что могла возникнуть более ограничительная проблема.
Будь осторожен если вы едете без фары, потому что это может дорого вам обойтись. Ты можешь заблудиться 4 балла на вашей лицензии и штраф 135 евро.Однако если это не так на стороне предохранителей, из-за которых неисправна, также следите за лампами ближнего света вашего Hyundai i40.
Блок под капотом
Под капотом могут располагаться 2 блока с плавкими предохранителями и реле.
Назначение предохранителей
| 1 MDPS 1 | 80A Блок электро усилителя рулевого управления (MDPS) |
| 2 Генератор (ALT) | 125/150A Предохранители – АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1 |
| 3 Обогреватель заднего стекла | 40A Распределительная коробка приборной панели (реле обогревателя заднего стекла) |
| 4 АБС 1 (ABS) | 40A Модуль управления электронной системы динамической стабилизации (ESC) |
| 5 АБС 2 (ABS) | 40A Модуль управления электронной системы динамической стабилизации (ESC) |
| 6 Вентилятор | 40A Реле вентилятора кондиционера воздуха |
| 7 Стеклоочиститель | 10A Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя |
| 8 ЭБУ 2 (E2) | 10A Разъем соединения |
| 9 Правая фара ближний свет (RH) | 10A Ближний свет, правая фара |
| 10 Левая фара ближний свет (LH) | 10A Ближний свет, левая фара |
| 11 Правая фара дальний свет (RH) | 10A Дальний свет, правая фара |
| 12 Левая фара дальний свет (LH) | 10A Дальний свет, левая фара |
| 13 Катушка зажигания (IGN COIL) | 20A Катушки зажигания № 1-4, конденсатор |
| 14 Форсунка (INJECTOR) | 15A ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4 |
| 15 Фонари заднего хода (B/UP Lamp) | 10A Выключатель фонаря заднего хода |
| 16 АКБ 1 | 40A Распределительная коробка приборной панели (предохранители – задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали) |
| 17 АКБ 2 | 50A Распределительная коробка приборной панели (предохранители – электро стекло подъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электро стекло подъемника) |
| 18 Зажигание 2 (IG2) | 40A Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера |
| 19 Вентилятор охлаждения | 40A Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения |
| 20 ЭБУ 1 (E1) | 30A Главное реле |
| 21 БУТ 2 (T2) | 20A РСМ (комбинированный модуль управления двигателем и коробкой передач) |
| 22 Левая фара ближний свет | 20A Реле ближнего и дальнего света фар |
| 23 Топливный насос (FUEL PUMP) | 15A Реле топливного насоса |
| 24 Звуковой сигнал | 10A Реле звукового сигнала |
| 25 ЭБУ 3 (E3) | 15A ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач) |
| 26 Кондиционер воздуха (A/C) | 10A Реле кондиционера воздуха |
| 27 АКБ 3 | 40A Распределительная коробка приборной панели (предохранители – Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня) |
| 28 Зажигание 1 (IG1) | 30A Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC) |
| 29 Розетка питания 1 (Power Outlet) | 40A Распределительная коробка приборной панели (реле розетки питания) |
| 30 Телематика (TELEMATICS) | 10A Устройство мониторинга |
Обозначение реле
- Главное реле
- Реле стартера
- Реле топливного насоса
- Реле №2 стеклоочистителя
- Реле дальнего света фар
- Реле №2 вентилятора охлаждения
- Реле кондиционера воздуха
- Реле вентилятора кондиционера воздуха
- Реле №1 вентилятора охлаждения
- Реле №1 стеклоочистителя
- Реле фар
- Реле звукового сигнала
Таблица
Местоположение реле бензонасоса i40
Реле бензонасоса в автомобиле Hyundai i40 находится в блоке предохранителей и реле, расположенном в отсеке двигателя. Для доступа к нему необходимо выполнить следующие шаги:
- Открыть капот автомобиля.
- Найти отсек двигателя, который обычно находится в передней части автомобиля, непосредственно за радиатором.
- Открыть крышку отсека двигателя, зацепив специальные замки или открутив крышку винтом.
- Найти блок предохранителей и реле, расположенный внутри отсека двигателя. Обычно он представляет собой металлическую или пластиковую коробку с крышкой.
- Открыть крышку блока предохранителей и реле, при необходимости используя подходящий инструмент.
- Найти реле бензонасоса среди других предохранителей и реле. Обычно оно имеет маркировку или обозначение.
После нахождения реле бензонасоса можно выполнить необходимые действия, такие как замена или проверка его работы
Важно помнить, что для работ по реле бензонасоса рекомендуется обратиться к специалисту или ознакомиться с соответствующей документацией автомобиля
Блоки под капотом
Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.
Вариант 1
Фото пример
Схема с обозначением
Деловое свидание, встреча
| ВАТТ 2 | 50A Распределительная коробка l / P (реле — задние фонари, предохранители -TAIL LH 10A.TAIL RH 10A, S / ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T / GATE 15A, F / NEBBIA 15A, R / NEBBIA 10А, разъемы питания — КОМНАТА 10А, АУДИО 15А) |
| ВАТТ 1 | 50А Распределительная коробка л / П (реле — сервопривод стекол, предохранители — P / WDW LH 25А, P / WDW RH 25А, FOLD’G 10А, HAZARD 15А) |
| C / FAN | 30A Реле вентилятора компрессора (верхнее), реле вентилятора компрессора (нижнее.) |
| ГЛАВНЫЙ | Генератор 150A, предохранители (ABS 2 40A, ABS 1 40A, RR NTO 40A, BLW 40A, MDPS 80A, A / CON 10A, DSL 150A) |
| АБС 2 | Блок управления ABS 40A, блок управления ESP |
| АБС 1 | Блок управления ABS 40A, блок управления ESP |
| RRHTD | Распределительная коробка приборной панели 40 А (реле обогревателя заднего стекла) |
| BLW | Реле вентилятора 40А |
| MDPS | Модуль управления EPS 80A |
| DSL | Блок реле и предохранителей DSL 150А (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | Замок зажигания 40А, реле стартера |
| ЭБУ А | Главное реле 30А, ЭБУ B10A |
| F / НАСОС | 20A G4FC: Реле топливного насоса |
| ФИЛЬТР F / HTR | 30A D4FB: Реле нагревателя топливного фильтра |
| IGN 1 | Замок зажигания 40А |
| H / LPHI | 20А Реле фар (дальний свет) |
| H / LPLO | 20А Реле фар (ближний свет) |
| РОГ | 10А Реле звукового сигнала |
| РОГ | 10А Реле звукового сигнала |
| H / LP LO RH | 10А правая фара |
| H / LP LO LH | 10А Левая фара, панель приборов (индикатор ближнего света) |
| ЭБУ B | 10A D4FB: TCM G4FC: ECM, PCM |
| ЭБУ 3 | 10A D4FB: Клапан регулировки давления топлива |
| ЭБУ 2 | 10A D4FB: Выключатель стоп-сигнала |
| ЭБУ 1 | 20A D4FB: ECM G4FC: ECM, PCM |
| ИНЖЕКТОР | 15A D4FB: реле DSL и блок предохранителей (реле накала, реле PTC 1, реле PTC 2, реле PTC 3), датчик положения распределительного вала, электрическая система рециркуляции выхлопных газов (EGR), модуль привода иммобилайзера турбонагнетателя с изменяемой геометрией (VGT G4FC: сущ. 1 ~ 4 форсунки, исполнительный механизм управления холостым ходом, модуль иммобилайзера, реле топливного насоса |
| ДАТЧИК | 10A D4FB: реле кондиционера, реле вентилятора компрессора (высокий / низкий), кислородный датчик, реле воздухонагревателя G4FC: ECM |
| A / CON | Реле 10А для кондиционера |
| ДХО ВЫКЛ | 10А ВСМ |
Вариант 2
Схема
Расшифровка
| ДА + 1 | 50A Соединительная коробка I / P (реле стеклоподъемника, предохранители — P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, DANGER 15A) |
| ИНВЕРТОР | Инверторный масляный насос 50А |
| ALT | 125A Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A) |
| АБС 1 | Модуль ESC 40A |
| АБС 2 | Модуль ESC 40A |
| RR HTD | Распределительная коробка 40A I / P (реле заднего обогрева) |
| ВОЗДУХОДУВКА 1 | Реле вентилятора 40А |
| МДПС 1 | Модуль управления EPS 80A |
| IG 2 | Замок зажигания 40А, блок реле PDM (IG 1 Realy), реле стартера |
| IG 1 | Замок зажигания 40A, блок реле PDM (IG 2 Realy) |
| ЭБУ 1 | Реле управления двигателем 30А |
| H / LP | 20А Реле фар |
| C / FAN | Реле вентилятора кондиционера 30А |
| ДА + 2 | 50A Соединительная коробка I / P (реле задних фонарей, предохранитель — TAIL LP LH 10A, TAIL LP RH 10A, SUN ROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A , Разъем питания — КОМНАТА LP 10A, МОДУЛЬ 15A) |
| F / НАСОС | 15А Реле топливного насоса |
| PDM | 25A PDM, интеллектуальный модуль управления ключами |
| ОБОГРЕВ СИДЕНЬЯ | 20A Подогрев сидений водителя, Подогрев пассажирских сидений |
| ЭБУ 2 | 15A PCM / ECM |
| TCU | 20А PCM |
| H / LP HI | 20А Реле фар |
| РОГ | Реле сигнала 10А |
| ВЫДЕЛЕННЫЕ ДХО | 10А BCM |
| ВОЗДУХОДУВКА 2 | 10A Блок управления кондиционером (Авто) |
| ДАТЧИК 1 | 10A Датчик положения распределительного вала №1 / №2, масляный клапан №1 / №2, регулирующий клапан цилиндра, реле кондиционера, модуль иммобилайзера |
| ДАТЧИК 2 | 10A C / Fan Hl / Реле низкого уровня, форсунка № 1 — п. 4 |
| КАТУШКА ЗАЖИГАНИЯ | Катушка зажигания 15А No. 1 ~ п. 4, конденсатор |
| ЭБУ 3 | 20А PCM / ECM |
| ДАТЧИК 3 | Датчик кислорода 15A (вверх / вниз), реле топливного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого расхода воздуха |
| H / LP LH | 10А Левая фара |
| H / LP RH | 10А правая фара |
| HTD STRG | 15А Обогрев рулевого колеса |
| Дворники | 10А PCM |
| Б / СУ LP (AP) | 10A Зеркало с электрохромированием, левый / правый задний фонарь, комбинация приборов, аудио / видео и головное устройство навигации, аудиосистема |
| MDPS2 | Модуль управления EPS 10A |
| A / CON | Реле компрессора кондиционера 10А |
Предохранитель для подачи воды на лобовое стекло
Теперь перейдем к конкретному предохранителю, отвечающему за подачу воды на лобовое стекло Hyundai i40. В большинстве автомобилей этот предохранитель обычно помечен на блоке предохранителей или в руководстве пользователя, как «Предохранитель для омывателя стекла» или с аналогичной надписью.
| Номер предохранителя | Максимальный ток | Описание |
|---|---|---|
| FUSE №26 | 15А | Предохранитель омывателя стекла |
В случае с Hyundai i40, предохранитель омывателя стекла обычно помечен как «FUSE №26» и имеет максимальный ток 15А. Если вы обнаружили проблему с подачей воды на лобовое стекло, рекомендуется проверить этот предохранитель на предмет перегорания или повреждения. При необходимости замените его на новый предохранитель подходящего типа и ампеража.
Зачем менять предохранитель габаритных огней на hyundai i40?
.Итак, приступим к нашему руководству о расположении предохранителя габаритных огней вашего hyundai i40 благодаря его изменению. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать ночные огни вашего автомобиля, очень вероятно, что предохранитель является спусковым крючком. Необходимо знать, что предохранитель действует как система безопасности для предотвращения перенапряжения на вашем Hyundai i40 . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, хочется заменить предохранитель габаритных огней hyundai i40, когда они больше не работают без причины . Если ваша батарея функционирует нормально, возможно, проблема связана с предохранителем.
Где находится предохранитель габаритных огней на hyundai i40?
.Мы будем сейчас ищите предохранитель габаритных огней в вашем hyundai i40. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего hyundai i40.
Замена внутреннего предохранителя габаритных огней вашего hyundai i40
.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего hyundai i40. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете найти его, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное местоположение благодаря инструкциям вашего hyundai i40.
Просмотрите руководство на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего hyundai i40 , его следует упомянуть под названием «Парковочные огни» .
Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последней части этого руководства и проверьте подачу питания на стояночные огни. В качестве последнего решения вы можете доставить свой автомобиль к своему технику, чтобы он мог более подробно проверить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.
Замена предохранителя реле предохранителя габаритных огней вашего hyundai i40
Наконец, мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:
- Откройте блок предохранителей вашего Hyundai i40, он находится рядом с аккумулятором под пластиковой крышкой.
- Проверьте внутреннюю часть тайника, чтобы найти реле стояночного света, или руководство по эксплуатации, если вы не можете его найти.
- Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.
Теперь ты знаешь как найти предохранитель ночного освещения вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на hyundai i40, или предохранитель автомобильного радиоприемника, не думайте дважды, чтобы обратиться за советом к нашим веб-материалам, посвященным этим предохранителям.
Чтобы узнать больше о Hyundai i40, ознакомьтесь с хендай i40 категория.
Блок в салоне
Находится в нижней части панели приборов.
p, blockquote 10,0,0,0,0 —>
| P/WDW -LH | Основной выключатель электрических стекло подъемников, блок автоматической блокировки электропривода стекло подъемника двери водителя, переключатель управления стекло подъемником правой задней двери, переключатель управления стекло подъемником двери переднего пассажира (для автомобилей с правосторонним управлением) |
| S/HTD | Выключатель подогрева сиденья переднего пассажира, выключатель подогрева сиденья водителя |
| RR WIPER | Электродвигатель стекло очистителей заднего стекла, много функциональный переключатель (переключатель управления стеклоочистителями) |
| H/LP RH | Фара правая, приборная панель (включение фар) |
| IGN 2 | Выключатель устройства регулировки угла наклона фар, датчик температуры воздуха в салоне, блок управления электронными системами кузова (BCM), блок управления кондиционером, блок правления люком, левая/ правая фары, блок плавких предохранителей и реле отсека двигателя (реле системы обогрева топливного фильтра (FFHS), реле дневных ходовых огней (DRL), реле вентилятора), блок плавких предохранителей и реле дизельного двигателя (реле нагревателя PTC 2, реле нагревателя PTC 3) |
| PCU | Предупредительный датчик топливного фильтра, датчик расхода воздуха, блок управления двигателем (ECM) (при наличии механической коробки передач), блок управления трансмиссией (PCM) (при наличии автоматической коробки передач) |
| STOP LP | Выключатель стоп-сигнала, разъем канала передачи данных (DLC), реле электропривода стеклоподъемников |
| A/BAG | Модуль датчика не пристегнутого ремня безопасности, электронный блок управления системой SRS |
| HAZARD | Выключатель аварийной сигнализации, реле аварийной сигнализации |
| SAFETY P/W | Блок автоматической блокировки электропривода стекло подъемника двери водителя |
| CLUSTER | Бортовой компьютер, приборная панель (подсветка), блок управления электронными системами кузова (BCM) |
| TCU | Выключатель повышенной передачи, генератор импульсов “A”, генератор импульсов “B”, датчик скорости автомобиля |
| IGN1 | Генератор (КАППА), блок управления электрической системой рулевого управления с усилителем (EPS), блок контроля давления в шинах |
| ABS | Переключатель электронной системы стабилизации курсовой устойчивости (ESP), датчик угла поворота рулевого колеса, блок управления анти блокировочной тормозной системой (ABS), блок управления системой ESP, датчик скорости рыскания, блок плавких предохранителей и реле отсека двигателя (многоцелевой контрольный разъем) |
| IGN COIL | Катушка зажигания (КАППА), катушки зажигания №№ 1 – 4 (ГАММА), конденсатор (ГАММА) |
| B/UP LP | Переключатель режимов работы трансмиссии (ГАММА), выключатель лампы заднего хода |
| A/BAG IND | Приборная панель (освещение подушек безопасности) |
| T/SIG LP | Выключатель аварийной сигнализации |
| TAIL LP LH | Реле дневных ходовых огней (DRL), лампа освещения номерного знака, левый задний комбинированный фонарь, левая фара |
| TAIL LP RH | Фара правая, правый задний комбинированный фонарь, освещение |
| ACC | Электропривод наружных зеркал заднего вида, аудиосистема, бортовой компьютер |
| C/LIGHT | Прикуриватель |
| RR FOG LP | Реле задних противотуманных фар |
| B/A HORN | Реле противоугонной сигнализации |
| DR LOCK | Реле отпирания двери багажного отделения, реле запирания/ отпирания дверей, реле полной блокировки дверей |
| FRT FOG LP | Реле передних противотуманных фар |
| FOLDING | Переключатель управления наружными зеркалами заднего вида с электроприводом |
| S/ ROOF | Блок управления люком |
| START | Блок управления двигателем (ECM) (для автомобилей с дизельным двигателем), блок плавких предохранителей и реле отсека двигателя (реле стартера, реле противоугонной сигнализации) |
