Блок предохранителей и реле киа соренто

Блоки предохранителей и реле киа сид 1

Проверка исправности функционирования подрулевых переключателей

Проверка исправности функционирования подрулевых переключателей Kia Sportage

Проверка исправности функционирования подрулевых переключателей

Конструкция сборки подрулевых переключателей и идентификационная карта контактных клемм ее разъема

При помощи омметра/лампы-пробника проверьте правильность распределения проводимости между контактами разъема сборки в различных положениях переключателей.

Переключатель выбора режима функционирования ходовых огней

Выбор режима функционирования ходовых огней осуществляется при помощи поворотной рукоятки, смонтированной на конце рычага левого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации) и имеющей три фиксированных положения: OFF (Выкл), TAIL (Габаритные огни) и HEAD (Фары). Удостоверьтесь в правильности распределения проводимости между клеммами №№ 15, 5 и 10 (модели с SRS)/А1, А2, В2, В3 и В5 (модели без SRS) контактного разъема сборки в каждом из рабочих положений переключателя (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования ходовых огней контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования ходовых огней контактного разъема сборки подрулевых переключателей (модели без SRS)

Переключатель выбора режима функционирования фар

Выбор одного из трех режимов функционирования фар осуществляется при помощи рычага левого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации). Удостоверьтесь в правильности распределения проводимости между клеммами №№ 17, 16, 7 и 12 (модели с SRS)/А1, А2, В2, В3, В4 и В5 (модели без SRS) контактного разъема сборки в каждом из штатных рабочих положений переключателя: LOW BEAM (Ближний свет), HIGH BEAM (Дальний свет) и FLASH (Сигнализация дальним светом) (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования фар контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателя выбора режима функционирования фар контактного разъема сборки подрулевых переключателей (модели без SRS)

Переключатель указателей поворотов

Управление функционированием указателей поворотов также осуществляется при помощи рычага левого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации). При помощи омметра удостоверьтесь в правильности распределения проводимости между клеммами №№ 2, 11 и 6 (модели с SRS)/D8, D4 и D7 (модели без SRS) контактного разъема сборки в каждом из штатных рабочих положений переключателя: LEFT TURN (Левый поворот), NEUTRAL (Нейтральное) и RIGHT TURN (Правый поворот) (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателя указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателя указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

Переключатели управления функционированием очистителей/омывателей ветрового стекла

Управление функционированием передних стеклоочистителей и подачей на ветровое стекло омывающей жидкости осуществляется при помощи правого подрулевого переключателя (см. Главу Органы управления и приемы эксплуатации). При помощи омметра удостоверьтесь в правильности распределения проводимости между клеммами №№ 3, 13, 9, 18, 8 и 4 (модели с SRS)/С5, С6, С2, С4, С3 и С1 (модели без SRS) контактного разъема сборки в каждом из штатных рабочих положений переключателей (см. таблицы). Неисправную сборку замените.

Карта распределения проводимостей между клеммами переключателей управления функционированием очистителей/омывателей ветрового стекла указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

Карта распределения проводимостей между клеммами переключателей управления функционированием очистителей/омывателей ветрового стекла указателей поворотов контактного разъема сборки подрулевых переключателей (модели с SRS)

Схема предохранителей киа рио 3

Электрическое оборудование автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей. Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий предоставляющих товары и услуги автомобилям Kia:. Двигатели А3Е, А5D 3. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Колеса и шины Оси и приводные валы Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары для автомобилей, оборудованных надувной подушкой безопасности.

Замена предохранителей в салоне на киа рио.

Авторазборы, разборки Магазины автозапчастей Сервисы, технич. Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке. Руководства База знаний История авто Реклама на сайте. По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Двигатели А3Е, А5D 3. Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал. Колеса и шины

Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов. Двигатели А3Е, А5D 3. Блок управления двигателем, блок ЕСАТ управляемая подвеска с электронным управлением. Краткое знакомство с автомобилем 1. Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал. Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары для автомобилей, оборудованных надувной подушкой безопасности.

Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.

Блок управления двигателем, блок ЕСАТ управляемая подвеска с электронным управлением. Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары для автомобилей, оборудованных надувной подушкой безопасности. Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.

Электрическое оборудование автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей. Авторазборы, разборки Магазины автозапчастей Сервисы, технич. Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал.

Руководства База знаний История авто Реклама на сайте. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно. Колеса и шины

Руководства База знаний История авто Реклама на сайте. Двигатели А3Е, А5D 3. Авторазборы, разборки Магазины автозапчастей Сервисы, технич.

По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Авторазборы, разборки Магазины автозапчастей Сервисы, технич. Оси и приводные валы

Оси и приводные валы Kia Rio Сервисное обслуживание и эксплуатация. Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке. Краткое знакомство с автомобилем 1.

evo-3d.ru

Схема блока предохранителей Kia Picanto Morning SA (1G) и реле с назначением и расположением

KiaОтзывов: 1

1 st поколение Kia ​​Picanto выпуска 2004, 2005, 2006, 2007, 2009, 2008 и 2011.

Содержимое

  • 1 Пассажирский отсек
  • 2 Моторный отсек
    • 2.1 Главный блок предохранителей
    • 2.2 Дополнительный блок
    • 2.3 Главный предохранитель

Салон

Этот блок предохранителей и реле расположен под приборной панелью со стороны водителя. Потяните за защитную крышку, чтобы получить доступ.

Diagram

Photo for example

Assignment

START 10A Starter motor
RR FOG LP 10A Rear fog lamp
A/CON SW 10A Air conditioning system
CLUSTER 10A Block
SEAT HTD 15A Heated seats
C/LIGHTER 15A Cigarette lighter
A/BAG 10A Air bags
R/Goiper 15A задний стекло
Раздел 10A Система против блокировки
IGN COIL 15A Iggnition IGN COIL 15A Ignition IGN COIL 15A Ignition . 0019
T/SIG LP 10A Лампа поворота
NKU Glass1 . (Задний)
IGN O / S MIR 10A Внешнее зеркало заднего вида
P / WDW FRT 25A Стеклянный подъемник (передний)
FRT WIPER
.0016
H/LP (LH) 10A Headlights (left)
H/LP (RH) 10A Headlights (right)
FUEL PUMP 10A Fuel pump
INJ 15A Форсунка
SNSR 10A Кислородный датчик

Количество реле вверху зависит от уровня электрооборудования.

Расположен с левой стороны моторного отсека.

Диаграмма

Фотография

Назначение

ECU1

. лампа

A/CON
10A Кондиционер

HORN
10A Sound signal

ECU2
10A Engine control unit

SPARE
10A Spare fuse

SPARE
15A Spare fuse

ABS2
40A Anti lock тормозная система

ABS1
40A Антиблокировочная система тормозов

B+
30A Приборная панель B +

Вентилятор 9 ВЕНТИЛЯТОР
0016

IGN1
30A Ignition

IGN2
30A Ignition

TAIL LH
10A Rear marker lamp (left)

TAIL RH
10A Rear marker lamp (right)

DRL
10A Daytime running lights

HAZARD
15A Hazard warning lights

R/LP
10A Interior lamp

AUDIO
15A Audio system

P/WDW
30A Electric glass

RAD
30A radiator fan

BATT
100 / 120A Generator, Battery

FR FOG
Front fog Реле лампы

A / CON
Реле кондиционера

СИГНАЛ
Реле звукового сигнала

СТАРТ 9 0016 9
Реле стартера0015 RAD1
Radiator fan relay

RAD2
Radiator fan relay

RR FOG
Rear fog lamp relay

TAIL
Tail light relay

Блок предохранителей моторного отсека Kia Carnival (2014-2017)

Чтобы проверить/заменить предохранитель:

  1. Выключите зажигание/все остальные выключатели.
  2. Снимите крышку панели предохранителей, нажав на язычок / потянув вверх.
  3. Проверьте снятый предохранитель; замените его, если он сгорел. Чтобы извлечь или вставить предохранитель, используйте съемник предохранителя в панели предохранителей моторного отсека.
  4. Вставьте новый предохранитель того же номинала, / убедитесь, что он плотно входит в зажимы. Если он сидит неплотно, обратитесь к авторизованному дилеру Kia.
(А) Назначение
F1 80 D4HB: Блок реле накаливания
F2 50 Соединительный блок E/R (RLY.8)
F3 50 Соединительный блок E/R (RLY.9)
F4 50 Соединительный блок E/R (RLY.10)
F5 50 Соединительный блок E/R (RLY.6)
F6 60 Соединительный блок E/R (RLY.5)
F8 30 Пассажирский ручной переключатель
F10 15 Соединительный блок E/R (RLY.7)
F12 25 Модуль управления обогревателем заднего сиденья
F13 15 Коробка привода инжектора
F15 40 Модуль управления ABS/модуль управления ESP
F16 40 Модуль управления ABS/модуль управления ESP
F17 40 Соединительный блок E/R (RLY.1, RLY.2), выключатель зажигания
F18 40 Соединительный блок E/R (RLY.3, RLY.4), выключатель зажигания
F19 50 Интеллектуальный распределительный блок (предохранитель — F42, F43, предохранитель устройства автоматического отключения по току утечки — F10, F16, F21, F26)
F20 40 Модуль хвостовых ворот с электроприводом
F24 50 Интеллектуальный соединительный блок (IPS3, IPS4, IPS5, IPS6, предохранитель — F30, F40)
F25 50 Интеллектуальный соединительный блок (IPS1, IPS2)
F27 40 Модуль раздвижной двери с электроприводом
F28 40 Модуль раздвижной двери с электроприводом
F29 50 Интеллектуальный распределительный блок (реле розетки, предохранитель — F11, F17, F22, F23, F28, F37)
F32 50 Интеллектуальный распределительный блок (предохранители — F29, F39, F44)
Реле
E70 Реле ПДМ1
E71 Реле ПДМ2
E72 Реле ПДМ3
E73 Стартовое реле
E74 Реле вентилятора охлаждения 1
E75 Реле охлаждающего вентилятора 2
E76 Реле ДХО
E77 Реле нагревателя 1 PTC
E78 Реле нагревателя PTC 2
E79 Реле нагревателя PTC 3

Блок печатной платы

(А) Назначение
F1 40 Блок печатной платы (реле заднего вентилятора)
F2 40 Блок печатной платы (реле вентилятора)
F3 10 Датчик батареи
F4 10 PCB Block (B/Alarm Гудок Relay)
F5 10 Блок печатной платы (реле крышки топливного бака)
F6 15 Блок печатной платы (реле антиобледенителя)
F7 20 Блок печатной платы (реле омывателя фар)
F8 15 Блок печатной платы (реле топливного насоса)
F9 15 PCB Block (Гудок Relay)
F10 25 Блок печатной платы (реле переднего стеклоочистителя (низкого уровня))
F11 30 Блок печатной платы (реле управления двигателем)
F12 30 Блок печатной платы (реле подогревателя топлива)
F13 40 Блок печатной платы (реле заднего обогревателя)
F14 7.5 D4HB: Блок реле накаливания, датчик предупреждения о топливном фильтре
F15 15 Переключатель диапазонов коробки передач, TCM (D4HB)
F17 10 Умный радар круиз-контроля
F18 10 Аудиосистема, задний комбинированный фонарь (IN), левый/правый, электрохромное зеркало
F19 7.5 Задний переключатель управления кондиционером
F20 15 ПКМ/ТКМ
F21 7.5 Модуль управления ABS/модуль управления ESP, датчик угла поворота рулевого колеса
F23 10 G6DH: Коробка привода форсунки
F24 15 GSL: датчик кислорода № 1 ~ № 4, соединительный блок E / R (RLY.5), PCM
DSL: лямбда-зонд, электронный привод VGT, дозатор топлива, клапан регулирования давления в рампе, соединительный блок E/R (RLY.5)
F25 10 GSL: PCM, регулируемый впускной электромагнитный клапан № 1/№ 2, электромагнитный клапан управления продувкой, масляный регулирующий клапан № 1/№ 2 (впуск)/(выпуск)
DSL: датчик расхода воздуха, электромагнитный клапан байпаса системы рециркуляции отработавших газов, распределительный блок E/R (RLY.8), блок печатной платы (реле подогревателя топлива)
F26 10 G6DH: PCM, соединительный блок E/R (реле топливного насоса)
G6DF: PCM, форсунки №1~№6, реле топливного насоса
D4HB: Выключатель стоп-сигналов, датчик положения коленчатого вала, блок печатной платы (реле топливного насоса)
F27 20 GSL: Катушка зажигания №1~№6, Конденсатор №1/№2
DSL: ЕСМ

Главный предохранитель

Если главный предохранитель перегорел, его необходимо удалить следующим образом:

  1. Отсоедините отрицательный кабель аккумуляторной батареи.
  2. Снимите гайки, показанные на рисунке выше.
  3. Замените предохранитель на новый того же номинала.
  4. Переустановите в порядке, обратном снятию.

Расположение предохранителей KIA Ceed 2007-2012

Использована информация из руководств по эксплуатации 2010 и 2011 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в KIA Cee’d расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель), «Р/ВЫХОД» (розетка питания) и «RR Р/ВЫХОД» (розетка сзади)).

Оглавление

Расположение блока предохранителей

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

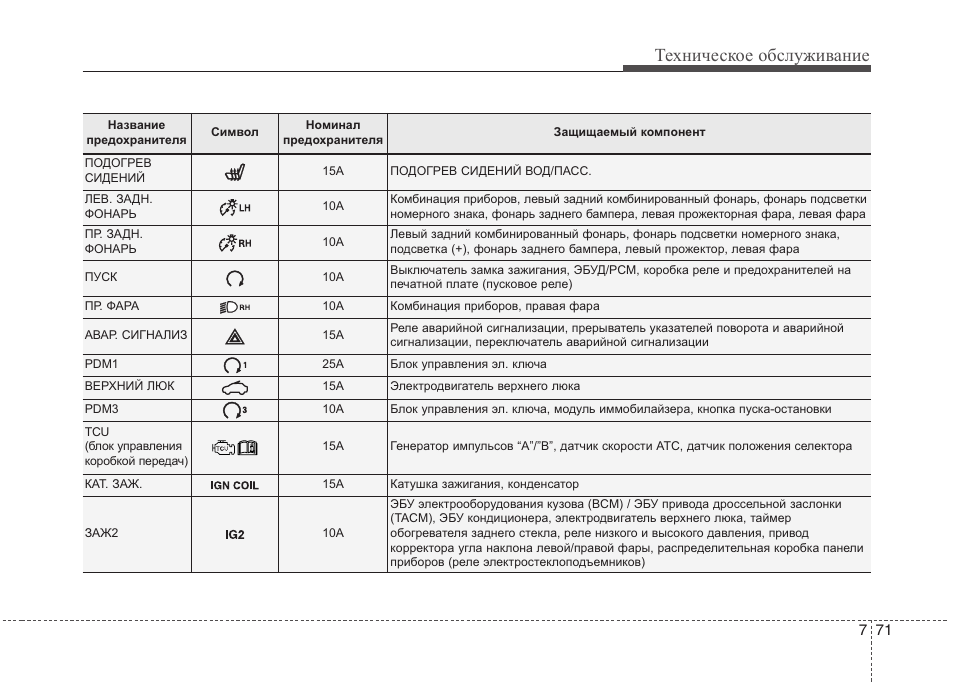

Назначение предохранителей на панели приборов

Описание Номинал, Ампер Защищенный компонент
НАЧАЛО 10A Соленоид пускового двигателя
ПО А/КОН 10A Система кондиционирования воздуха
ГТД ЗЕРКАЛО 10A Обогрев наружного зеркала заднего вида
СЕАТ ХТР 15A Подогрев сиденья
А/КОН 10A Система кондиционирования воздуха
НАЛОБНЫЙ ФОНАРЬ 10A Фара
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 25A Стеклоочиститель (передний)
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ 15A Задний стеклоочиститель
ДХО ВЫКЛ. Дневные ходовые огни выключены
РР противотуманные фары 10A Противотуманная фара (задняя)
P/WDW (левый) 25A Электростеклоподъемник (слева)
ЧАСЫ 10A Часы
C/зажигалка 15A Зажигалка
ДР ЛОК 20A Люк, Дверь запирается/отпирается
ДЕИЛЬЕР 15A Передний антиобледенитель
STOP 15A Выключатель стоп-сигнала
КОМНАТА LP 15A Комнатная лампа
АУДИО 15A Аудио, Путевой компьютер
Т/КРЫШКА 15A Задняя дверь, Складное зеркало
БЕЗОПАСНОСТЬ P/WDW RH 25A Стеклоподъемник безопасности (справа)
БЕЗОПАСНОСТЬ P/WDW LH 25A Стеклоподъемник безопасности (слева)
P/WDW(RH) 25A Электростеклоподъемник (справа)
Р/ВЫХОД 15A Розетка
T/SIG 10A Модуль переключения
A/СУМКА ИНД. 10A Индикатор подушки безопасности
КЛАСТЕР 10A Кластер, TPMS
СУМКА 15A Воздушная подушка
ХВОСТ ПРАВЫЙ 10A Задний фонарь (справа)
ХВОСТ ЛЕВЫЙ 10A Задний фонарь (левый)
MDPS 15A Рулевое управление с электроприводом
RR_P/ВЫХОД 15A Задняя розетка
Описание Номинал, Ампер Защищенный компонент
B+ 2 50A Распределительная коробка I / P (S / ROOF 20A, ДР ЛОК 20A, STOP 15A, T / LID 15A, разъем питания — КОМНАТА 10A, АУДИО 15A, ДЕИЛЬЕР 15A, RR P / OUTLET 15A)
B+ 1 50A Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW LH 25A, P/WDW RH ​​25A, HAZARD 15A), РР противотуманные фары 10A, реле — задний фонарь, предохранитель — ХВОСТ ЛЕВЫЙ 10, ХВОСТ ПРАВЫЙ 10A)
С/ВЕНТИЛЯТОР 40A Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень)
ALT 150A Генератор
АБС 2 20A Модуль управления ABS, модуль управления ESP
АБС 1 40A Модуль управления ABS, модуль управления ESP
RR HTD 40A Распределительная коробка I/P (RR HTD RLY)
ВОЗДУХОДУВКА 40A Двигатель вентилятора
MDPS 80A Модуль рулевого управления с электроприводом
ИГН 2 40A Замок зажигания (IG2, СТАРТ)
ЭБУ 4 20A ЭБУ, ИСА, ЕГР
F/НАСОС 15A Реле топливного насоса
IGN 1 30A Замок зажигания (IG1. ACC)
H/LP 20A Головной фонарь (высокий)
Ф/туман 15A Передний туман
HORN 15A Horn
В/Н НЧ ПРАВ. 10A Фара правая
В/Н Н Н Л Н 10A Левая фара, комбинация приборов (индикатор ближнего света)
ABS 10A Модуль управления ABS, модуль управления ESP
ECU 10A Дизель-TCM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
ЭБУ 3 10A ECU
ЭБУ 2 10A ECU
ЭБУ 1 30A Дизель — ECM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
INJ 15A Дизель — электрический привод EGR, привод VGT Бензин — форсунки № 1 — № 4
СНСР 2 15A Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
СНСР 1 10A Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
А/КОН 10A Реле А/Кон
SNSR 10A ЭБУ, ТКУ
B/UP 10A Резервная лампа
БАТТ СНСР 10A Датчик батареи
Только дизельный двигатель:
GLOW 80A Свечение, Нагреватель воздуха
ПТК ХТР 1 50A PTC-нагреватель 1
ПТК ХТР 2 50A PTC-нагреватель 2
ПТК ХТР 3 50A Нагреватель PTC 3
ТОПЛИВНЫЙ ФИЛЬТР 30A Топливный фильтр (отопитель)

Устранение неисправности подрулевого переключателя.

Привет всем. На днях внезапно отказался работать подрулевой переключатель в режиме омывателя лобового стекла. Ручку на себя, а омывайка не брызгает и дворники не машут. При этом в других положениях все работает. Позвонил ОД, сказали, если признают гарантийным случаем, ждать месяца два . Решил не ждать. Ремонт занял примерно полчаса. Решил написать иллюстрированную инструкцию. Инструменты которые потребовались – отвертки типа крест РН1, РН2 и маленькая плоская отвертка 100Х4. На время работы клемму с акб не скидывал. Для начала откручиваем три самореза на кожухе рулевой колонки. Два за рулем, слева и справа, и один снизу по центру кожуха.

Далее, отпускаем рычаг фиксатора регулировки рулевого колеса. Просовываем пальцы в открывшееся отверстие и аккуратно дергаем вниз.

Разъединяем кожух по периметру и опускаем нижнюю часть вниз. Снимать совсем не обязательно. Верхняя часть держится на защелке посередине. Аккуратно сдергиваем ее наверх. Снимать также не обязательно.

Сам подрулевой переключатель вставлен в направляющие и фиксируется защелкой. Поддеваем язычек фиксатора плоской отверткой и потихоньку, не прикладывая большого усилия, вытягиваем переключатель в сторону.

Сильно не дергайте, чтобы не оторвать провода, которые удобнее отсоединять на снятом переключателе.

Отщелкиваем колодку проводов, переключатель у вас в руках. Приготовьте чистую ветошь, внутри много смазки, которая выступает наружу изо всех щелей. Далее, отвернуть два самореза и аккуратно освободить три защелки по краям. Снимется защитная крышка.

Отсоединить белый разъем и очень аккуратно освободить шесть защелок по периметру. Снимется контактная плата.

На этой фотке контакты уже чистые т.к. фотал при сборке. А выглядело это вот так

Вот эти лепестки плохо прижимались к контактной площадке, плюс обилие смазки и привело к обгоранию контактов.

Зачистил подгоревшие контакты, слегка подогнул лепестки, равномерно распределил смазку, которая была тут же в избытке, и собрал все в обратном порядке. Надеюсь, это не пригодится, но если все же случится такое, то инструкция должна помочь. Однако если не уверены в своих силах, то лучше не начинать. А то случись чего, по гарантии точно не поменяют . Если что не понятно, спрашивайте. ЗЫ Пластиковые защелки отгибайте аккуратно, могут отломиться.

Блоки под капотом

Основной блок

Находится в левой части моторного отсека.

p, blockquote 17,0,0,0,0 —>

ECU1 20/30А Блок управления двигателем
STOP 10А Стоп-сигнал
FR/FOG 10А Передняя противотуманная фара
A/CON 10А Кондиционер воздуха
HORN 10А Звуковой сигнал
ECU2 10А Блок управления двигателем
SPARE 10А Запасной предохранитель
SPARE 15А Запасной предохранитель
ABS2 40А Анти блокировочная тормозная система
ABS1 40А Анти блокировочная тормозная система
B+ 30А Приборная панель B+
BLOWER 30А Вентилятор
IGN1 30А Зажигание
IGN2 30А Зажигание
TAIL LH 10А Задний габаритный фонарь (левый)
TAIL RH 10А Задний габаритный фонарь (правый)
DRL 10А Дневные ходовые огни
HAZARD 15А Аварийная световая сигнализация
R/LP 10А Лампа освещения салона
AUDIO 15А Аудиосистема
P/WDW 30А Стекло с электроприводом
RAD 30А Вентилятор радиатора
BATT 100/120А Генератор, Батарея
FR FOG Реле передних противотуманных фар
A/CON Реле кондиционера воздуха
HORN Реле звукового сигнала
START Реле стартера
RAD1 Реле вентилятора радиатора
RAD2 Реле вентилятора радиатора
RR FOG Реле заднего противотуманного фонаря
TAIL Реле заднего габаритного фонаря

Дополнительный блок

Устанавливается на аккумуляторе в моделях с бензиновыми двигателями.

Обозначение

p, blockquote 20,0,0,0,0 —>

MDPS 80А Рулевое управление с электроприводом
FFHTS 30А Датчик температуры нагревателя топливного фильтра
GLOW PLUG 30А Свеча предпускового прогрева
MDPS 80А Рулевое управление с электроприводом
PTC HTR1 40А Дополнительный нагреватель 1
PTC HTR2 40А Дополнительный нагреватель 2
PTC HTR3 40А Дополнительный нагреватель 3

Главный предохранитель

На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.

А если есть что добавить, пишите в комментарии.

Расположение блока предохранителей

Автомобили с левым рулем

Автомобили с правым рулем

Моторного отсека

Внутри крышки панели предохранителей/реле вы найдете этикетку с названием и мощностью предохранителя/реле. Не все описания панелей предохранителей в данном руководстве применимы к вашему автомобилю.

2010, 2011

Назначение предохранителей в щитке приборов (2010, 2011)
Описание Номинальный ток Защищенный компонент
Начало 10А Запуск двигателя
ACC 10А Аудиосистема, бортовой компьютер, привод наружных зеркал
P / OUTLET FRT 15А Передняя розетка и прикуриватель
P / OUTLET RR 25А Розетка на задней панели, розетка на консоли
Группа 10А Кластер, BCM, бортовой компьютер, PDM, интеллектуальный блок ключей
Т / ПСО 10А Многофункциональный выключатель освещения
ЭБУ 5 10А ЭБУ, датчик расхода воздуха, датчик воды в топливе
TCU 10А Датчик скорости на входе, датчик скорости на выходе
Б/УП ЛП 10А Резервный выключатель, тормозной выключатель, RPAS
ABS 3 10А Датчик угла рысканья, ABS (ESP), выключатель ESP
Дно 10А ACU
A / BAG IND 10А Группа (индикатор подушки безопасности)
Катушка зажигания 15А Катушки зажигания, конденсаторы
IG1 10А MDPS, модуль центрального переключателя на передней панели, TPMS, RPAS, двигатель стартера (ISG)
IG2 10А Переключатель HLLD, привод HLLD, BCM, FATC, люк в крыше
Стеклоочиститель FRT 25А Передний стеклоочиститель
S / HEATER 15А Обогреватели сидений
Стеклоочиститель ветрового стекла RR 25А Стеклоочиститель заднего стекла
PDM 2 10А PDM
HTD MIRR 10А Размораживатель наружных зеркал
FOG LP FRT 10А Передняя противотуманная фара
FOG LP RR 10А Задний противотуманный фонарь
Аудио 20А Аудио
Комната LP 10А Выключатель освещения кабины
STOP LP 15А Выключатель стояночного света
PDM 1 25А PDM
Дэн Сяопин 15А Передний пыльник
Доктор Рок 20А Блокировка/разблокировка двери
FOLD’G MIRR. 10А Переключатель складывания наружных зеркал
HATCH 20А Люк в крыше
TAIL LP LH. 10А Левый задний фонарь
LP RH в задней части 10А Правый задний фонарь
Опасность 15А Модуль коммутатора
P / WDW LH 25А Левый стеклоподъемник
P / WDW RH 25А Правый стеклоподъемник
Безопасность P / WDW 15А Безопасный стеклоподъемник (водитель)
Назначение предохранителей в моторном отсеке (2010, 2011)
Описание Номинальный ток Защищенные компоненты
В + 1 50А Распределительный щиток приборной панели (FOG LP FRT 10A. FOG LP RR 10A, AUDIO 20A, ROOM LP 10A, STOP LP 15A, PDM 1 25A, DEICER 15A, DR LOCK 20A, FOLD G MIRR 10A, SUNROOF 20A, реле заднего света, предохранитель – TAIL LP LH 10A, ХВОСТ LP RH 10A)
В + 2 50А Распределительная коробка приборной панели (HAZARD 15A, реле стеклоподъемников, предохранители – P / WDW LH 25A, P / WDW RH 25A, SAFETY P / WDW 15A)
C/FAN 40А Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень)
ALT 125A (бензин) / 150A (дизель) Генератор
ABS 2 40А ABS. ESP
ABS 1 40А ABS. ESP
RR HTD 40А Распределительная коробка приборной панели (реле заднего отопителя)
Пульт дистанционного управления 40А Двигатель вентилятора
MDPS 80А MDPS (двигатель усилителя рулевого управления)
IG2 40А Выключатель зажигания (IG2, пуск)
ЭБУ 1 20А ЭБУ
F / HACCP 20А Реле топливного насоса (бензин)
IG1 40А Выключатель зажигания (IG1, дополнительное оборудование)
H / LP 20А Фара с косым освещением
H / LP LO LH 10А Проходная фара слева
H / LP LO RH 10А Проходная фара справа
H / LP HI 20А Фара дальнего света
ROH 10А Сирена, звуковой сигнал, датчик заряда батареи
ЭБУ 4 10А ЭБУ (бензин)
Топливо HTR 30А Подогреватель топливного фильтра (дизель)
A / CON 1 10А Реле кондиционера
A / CON2 10А Кондиционер
ЭКУ 3 10А Иммобилайзер, выключатель остановки, IMV, MPROP
ЭБУ 2 30А ЭБУ 4 10A, главное реле, предохранитель – ЭБУ 1 20A, ЭБУ 3 10A, ИНЖЕКТОР 10A, ИНЖЕКТОР 15A
DXO 10А Дневные ходовые огни
Датчик 10А Бензин – реле A/C, реле вентилятора охлаждения (высокое, низкое), датчик положения распредвала, иммобилайзер, соленоид адсорбера, датчик кислорода вверх/вниз Дизель – реле A/C, реле вентилятора охлаждения (высокое, низкое), лямбда-датчик
Конвертер 15А Бензин – форсунки 1-4, реле топливного насоса, клапан управления маслом Дизель – электропривод системы рециркуляции отработавших газов, иммобилайзер, привод VGT, датчик положения коленчатого вала, реле свечей зажигания, реле PTC HTR 1
Панель предохранителей в моторном отсеке (только для дизельных двигателей) (2010, 2011)
Описание Номинальный ток Защищенные компоненты
Светлая аура 80А Пылающая вилка
PTC HTR 1 50А PTC-нагреватель 1
ПТК HTR 2 50А PTC-нагреватель 2
PTC HTR 3 50А PTC-нагреватель 3

Как заменить предохранительный элемент Киа Рио в салоне?

Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя. Здесь вы можете найти 10 устройств на 10 ампер и 10 на 16 ампер.

Небольшие устройства на 10А каждое отвечают за работу системы электробезопасности подушек безопасности, подсветки внутренних зеркал, габаритных огней, торпедного освещения, обогрева и электрических зеркал.

Чуть более мощные устройства на 15 А каждый отвечают за работу задних и передних дворников, подогрев сидений, работу фонарей и розетки в багажнике, прикуривателя и стоп-сигнала».

Схема расположения расположена на задней стороне крышки отсека предохранителей в салоне. Чтобы заменить какой-либо из предохранителей, расположенных в салоне, вам не нужно использовать какие-либо инструменты, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.

Прежде чем менять деталь, нужно найти ее на схеме. Замена происходит в следующей последовательности:

  • габаритные огни и фары выключены;
  • зажигание автомобиля выключено;
  • теперь вы можете получить доступ к панели безопасности. Крышка блока слева от руля легко открывается рукой;
  • сравнивается положение детали на схеме и в самом блоке. Требуемый предохранитель был найден. При осмотре сразу будут видны пригоревшие элементы, которые еще не дали о себе знать. Их также можно заменить;

обожженная часть удаляется пинцетом. В заготовку вставляется новый. Нажимать не нужно, элемент легко входит в паз до щелчка.

После замены крышки необходимо закрыть и проверить работоспособность системы, элемент которой был изменен.

Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
