Правильный подбор изамена предохранителей на Калине

Предохранитель в машине представляет собой пластиковое изделие с двумя контактами, внутри которого находится плавкая вставка.

Разные предохранители рассчитаны на разное значение тока и при превышении этого параметра вставка перегорает

Очень важно на место нужного предохранителя установить такой же и не ошибиться.

К примеру, если на прикуриватель установлен предохранитель на 15 Ампер, то поставить вставку на 60 Ампер или на 5 уже нельзя.

Дело в том, что при большом токе срабатывания, прибор может сгореть или оплавить проводку в случае неисправности. А при большом токе в 15 Ампер, предохранитель на 5 Ампер может сработать сразу после включения прибора, так как не рассчитан на такую работу.

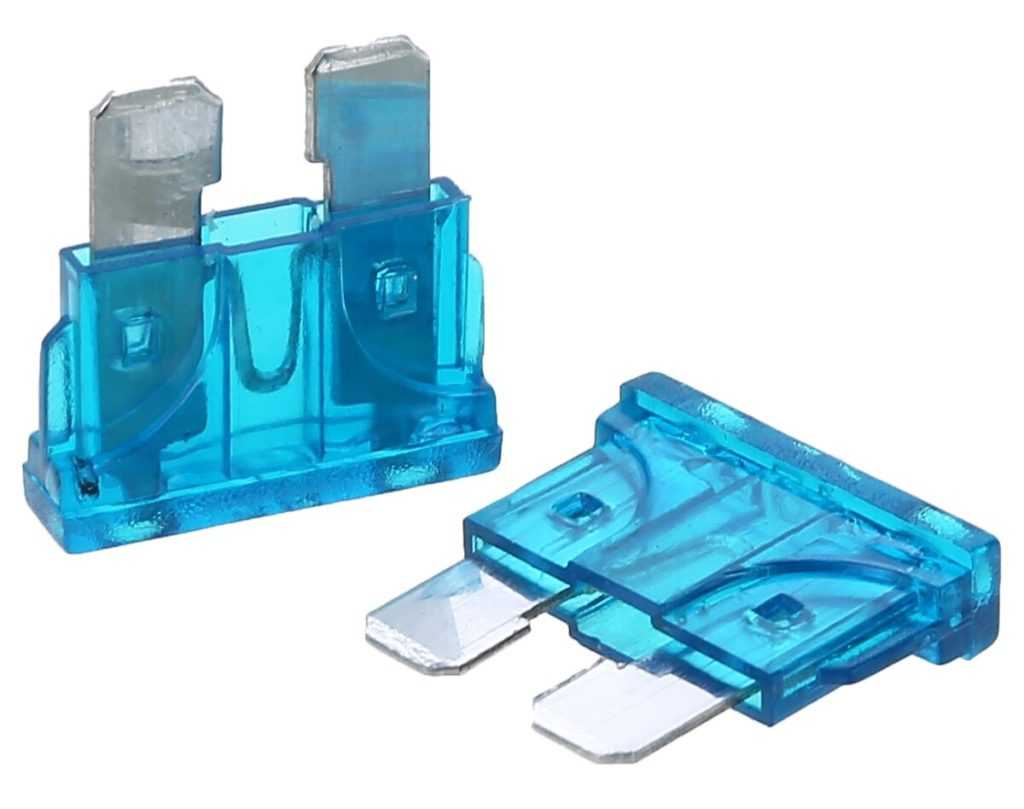

Плавкие вставки отличаются по цвету и амперажу. В настоящий момент, в автомобилях используют следующие цвета и предохранители:

Цвет	Наглядно	Ток срабатывания
Коричнево-желтый			5А
Коричневый			7,5А
Красный			10А
Голубой			15А
Желтый			20А
Белый			25А
Зеленый			30А
Оранжевый			40А
Красный			50А
Голубой			60А

В автомобилях Лада Калина 1 и 2 поколения используются ножевые предохранители стандартов Norma и Maxi. Последние применяются на Калине 2 в подкапотном пространстве и несколько таких используется на Lada Kalina 1 в салоне.

Чтобы заменить предохранители, в основном блоке есть специальный съемник, который находится в правом нижнем углу.

Источники

• https://DiagCars.ru/38-rele-i-predohraniteli-lada-kalina.html
• https://www.vazdriver.ru/shema_predohraniteley/shema_i_raspolozhenie_predohraniteley_lada_kalina_vaz1117_vaz1118_i_1119.html
• https://iris-auto.ru/blok-predoxranitelej-kalina
• https://rus-avtomir.ru/remont/predohraniteli-kalina
• https://TruckLider38.ru/remont/blok-predohranitelej-lada-kalina.html
• https://drivevaz.ru/predoxraniteli-i-rele-kalina/
• https://AlanSpb.ru/tehservis/blok-predohranitelej-lada-kalina-2.html
• https://p-dip.ru/dvigateli/blok-predohranitelej-lada-kalina-2.html
• https://carfrance.ru/vsyo-o-montazhnom-bloke-na-lada-kalina/

Как провести замену реле своими силами

Если вы обнаружили неисправность реле на своей Ладе Калине и решили заменить его самостоятельно, следуйте инструкции ниже:

Перед началом работ убедитесь, что автомобиль выключен и отключена батарея.
Определите расположение неисправного реле. Как правило, реле находятся в специальном блоке, расположенном в моторном отсеке или под рулевой колонкой в салоне автомобиля. Для точной информации о расположении реле и его типе, рекомендуется обратиться к руководству по эксплуатации автомобиля.
После нахождения блока реле, осмотрите его и определите нужное для замены реле. В случае, если реле запечатано, вам придется удалить запечатку.
Отсоедините клеммы или провода, подключенные к неисправному реле

Обратите внимание на правильное обозначение клемм — обычно на корпусе реле имеется надпись или схема, указывающая, какие провода к каким клеммам подключены.
Вставьте новое реле в соответствующее место в блоке реле.
Подсоедините провода или клеммы к новому реле. Убедитесь, что они подключены к правильным клеммам в соответствии с обозначением.
Проверьте работоспособность автомобиля, включив зажигание

Убедитесь, что все функции, которые контролируются замененным реле, работают корректно.
В случае необходимости, закрепите новое реле запечаткой или другими средствами, чтобы предотвратить возможность его случайной отрывки или смещения.

При замене реле своими силами, важно быть внимательным и следовать указаниям руководства по эксплуатации автомобиля. В случае возникновения затруднений или сомнений, рекомендуется обратиться к специалистам или автосервису для получения профессиональной помощи

Схема реле Лада Калина 2

Указан набор реле для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные реле из данного набора в комплектации «Норма» могут не использоваться).

Номер	Сила тока*	Комплектация «Стандарт»	Комплектация «Норма» и «Люкс»
К1	50А	Разгрузочное реле
К2	30А	Дополнительное реле стартера
К3	30/40А	Реле стеклоочистителя	Реле электровентилятора охлаждения радиатора
К4	30А	Реле электровентилятора охлаждения радиатора
К5	30А	Реле указателей поворота	Реле муфты компрессора кондиционера
К6	30А	Реле электростеклоподъемников	Реле обогрева заднего стекла
К7	20А	Реле дальнего света фар
К8	20А	Реле звукового сигнала
К9	20А	Реле ближнего света фар
К10	-/20А	Резерв	Реле света заднего хода (в комплектациях с АКПП)
К11	20А	Главное реле ЭСУД
К12	20А	Реле топливного насоса
К13	20А	Реле обогрева сидений
К14	30/70А	Реле аварийной сигнализации	Реле обогрева ветрового стекла
К15	30А/-	Реле обогрева заднего стекла	—
К16	30А/-	Реле аварийной сигнализации дополнительное	—

* — первое значение для комплектации «стандарт», второе для «норма» и «люкс».

Реле, расположенные в монтажном блоке салона автомобиля с функцией «ЭРА-ГЛОНАСС» (в вариантном исполнении):

#	Номинал	Назначение реле
K1	50A	Разгрузочное реле выключателя зажигания
K2	30A	Дополнительное реле стартера
K3	30A	Реле очистителя ветрового стекла (в вариантном исполнении) / Реле автозапуска
K4	30A	Реле электровентилятора радиатора максимальной скорости (в вариантном исполнении)
K5	30A	Реле поворотов и аварийной сигнализации (в вариантном исполнении)
K6	30A	Реле обогрева заднего стекла
K7	20A	Реле дальнего света фар
K8	20A	Реле звукового сигнала
K9	20A	Реле ближнего света фар
K10	20A	Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
K11	20A	Главное реле ЭСУД
K12	20A	Реле топливного насоса
K13	20A	Реле обогрева сидений (в вариантном исполнении)
K14	70A	Реле обогрева ветрового стекла (в вариантном исполнении)
K15	20А	Реле включения аварийной сигнализации
K16	30А	Реле питания аварийной сигнализации/реле включения лампы заднего хода (в вариантном исполнении)
K17	30А	Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска
K18	30А	Реле электровентилятора радиатора минимальной скорости (в вариантном исполнении)

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше — для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока.

Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем — есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Где находятся предохранители и реле

В зависимости от поколения автомобиля, блоки предохранителей имеют отличия, а, следовательно и разные места установки.

Расположение блоков предохранителей и реле на Lada Kalina 1

Калины первого поколения комплектовались сразу несколькими блоками предохранителей. Их расположение имеет несколько мест и все они в салоне:

1. Основной блок расположен под панелью, слева от рулевой колонки.
2. Другой блок монтировался под прикуривателем, рядом с рычагом КПП.
3. Еще один монтажный блок размещен под торпедо, внутри центрального тоннеля.

Где находятся монтажные блоки в Лада Калина 2

На автомобиле Лада Калина второго поколения два блока предохранителей. Внутри салона расположен основной, а в некоторых комплектациях установлен еще и под капотом.

1. Один находится в салоне, слева от рулевой колонки, под крышкой.
2. Дополнительный блок предохранителей находится в подкапотном пространстве, справа от аккумулятора.

Стоит учитывать местоположение монтажного блока, чтобы не допустить ошибок в диагностике автомобиля.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока

Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Где находится предохранитель прикуривателя

Распространенная причина, по которой устройство перестает работать – перегоревший защитный элемент. Сила тока в самой цепи точно фиксирована, и ее значение не должно превышать показатель 15 ампер. При подключении мощных устройств или коротком замыкании, предохранитель перегорает, из-за чего прикуриватель ВАЗ перестает работать.

На то, что требуется поменять именно этот элемент, будут указывать косвенные причины. Предохранитель отвечает за:

• звуковой сигнал;
• замок багажного отделения;
• иммобилайзер, это значит, что при выходе из строя владелец не заведет машину.

Чтобы сменить нерабочий предохранитель прикуривателя, необходимо добраться до монтажного блока. Он расположен в салоне под декоративной панелью, слева от рулевой колонки. Предохранитель прикуривателя удерживают пять пластиковых фиксаторов.

1. Отсоединяем их и добираемся до тыльного пространства.
2. Вытаскиваем штекер крепления к кнопке открытия багажного отделения. Теперь можно полностью снимать панель.
3. Получаем доступ к монтажному блоку, где также расположен пинцет, позволяющий быстро вытаскивать защитные элементы.

У модели Лада Гранта есть два варианта блока предохранителей – старый и новый. Если авто первых годов выпуска, то потребуется заменить элемент за номером F20. Схема монтажного блока более новых моделей предохранителя прикуривателя отличается от предшественника. Здесь следует поменять элемент F27. Предохранитель обязательно должен быть номиналом 15 ампер. При установке защитного элемента с большим сопротивлением могут возникнуть проблемы. Если сила тока в цепи будет превышать предельно допустимое значение, то оплавятся кабели, что чревато коротким замыканием или возгоранием проводки и сгоревшим предохранителем.

Причины выхода из строя прикуривателя на Лада Гранте

Неисправность может возникать по разным обстоятельствам. Среди самых распространенных причин, по которым прикуриватель на автомобиле Лада Гранта не работает, выделяют.

1. Перегоревший предохранитель. Такое случается из-за подключения большого количества устройств в разъем. Суммарная мощность подключенных приборов не должна превышать 180 Ватт (15*12=180). Иначе перегорит предохранитель прикуривателя. Для моделей АвтоВАЗа предусмотрены разные защитные элементы (Гранта – F20/F27, Калина – F18, Приора – F13). Номинал предохранителя обязан соответствовать значению, указанному производителем.
2. Плохой контакт. Со временем на усиках металлического патрона появляются окислы или ржавчина, что приводит к плохому соединению. Для исправления ситуации достаточно вынуть прикуриватель, проинспектировать состояние его контактов, обработать их надфилем от ржавчины или окислов.
3. Обрыв проводки. К устройству приходят три провода, пайка которых со временем отпадает. Для выявления неисправности потребуется мультитестер.

В последнем случае необходимо прозвонить три контакта.

1. Красный кабель. Плюс, отвечающий за нагрев элемента. Приходит к аккумуляторной батарее через 15 амперный предохранитель.
2. Желтый. Плюс, отвечает за лампочку подсветки прикуривателя.
3. Черный. Минус, приходящий к корпусу автомобиля.

Другие причины поломки прикуривателя.

1. Перегоревшая металлическая спираль. Внутри прикуривателя находится нихромовая спираль, которая может перегореть, срабатывает предохранитель. Если напряжение в разъеме есть и на контакты приходит ток, но нагрев не происходит, то причина кроется здесь. Лечится заменой прикуривателя новой деталью.
2. Вышедшая из строя лампа подсветки. Вокруг посадочного места находится светофильтр. Со временем лампочка может перегореть. Неисправность устраняется установкой исправного элемента.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

1. FF1, 40A (30А): цепь обогревателя лобового стекла;
2. FF2, 60A: линия генератор-АКБ;
3. FF3, 60A: линия генератор-АКБ;
4. FF4, 40A: вентиляторы радиатора;
5. FF5, 50A: питание узла ЭУР;
6. FF6, 40A: питание возвратного насоса ABS.

Что такое предохранитель

Да, вы правильно поняли, даже это знают далеко не все автолюбители. В особенности те, кто открывает капот, дабы убедиться в очередной раз, что сия шайтан-машинерия за гранью его понимания.

Предохранители – небольшие элементы, плавящиеся при перегрузках, тем самым размыкая цепь тока. Подробно рассматривая блок предохранителей Приоры, легко заметить, что они состоят из токопроводящего элемента, который содержит в себе несколько пластинок из разных материалов. Именно между ними находятся легкоплавкие вставки.

Сами предохранители очень дешевые для Лады Приора. Стоит один из них от 25 до 55 рублей.

Где находятся предохранители Лада Калина 2

Блок предохранителей располагается возле левой ноги водителя. Потяните за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки запирания (№4 и 5) и снимите крышку.

Установка крышки блока предохранителей производится в следующем порядке: сначала защелкиваете правые элементы крепления, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K), а также их нумерация.

Расположение монтажного блока реле и предохранителей в комплектации «люкс»

Найти блок очень просто, располагается он слева за панелью управления наружным освещением. Чтобы добраться до него, выполните следующие действия:

• потяните за выступ, который находится слева от панели приборов;
• небольшим усилием потяните его на себя;
• снимите крышку.

Напомним, что все цепи системы управления движком имеют защиту в виде трех плавких предохранителей. Они находятся в дополнительном блоке, вместе с реле топливного насоса и вентилятором охлаждения мотора. Первый располагается неподалеку рычага КПП, а именно немного ниже пепельницы. Добраться к нему можно, открыв плоской отверткой наружную часть. При поломке одного их предохранителей необходимо вынуть его специальным пинцетом и вставить новый

Очень важно, чтобы при этом АКБ был отключен. Следующий блок располагается справа от панели приборов, возле воздуховода печки под защитной крышкой

Отметим, что хэтчбек и седан обладают разными системами реле. Однако все они собраны в блок и установлены под центральной консолью. Там же дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем. У некоторых владельцев Лады Калина, например, в комплектации универсал» могут возникнуть проблемы с обозначением.

Итак, если вы вытащили все предохранители, а при попытке поставить их на свое место возникли сложности, вам понадобится мультимедийная схема монтажного блока, так как у многих людей с моделями в различных комплектациях возникает данная неприятность. Может быть и такое, что на крышку занесены не все обозначения, а те, что есть – не подходят.

Следует заметить, что предохранители имеют разный цвет. Он, в свою очередь, зависит от силы тока, на которую рассчитаны они

Важно, чтобы данные цифры соблюдались и ни в коем случае не превышались, иначе высока вероятность короткого замыкания. Поэтому при замене обязательно используйте пинцеты, которые есть в монтажном блоке

Как вам статья?

Мне нравитсяНе нравится

Блок системы управления двигателем

Данный блок расположен в центральной консоли.

Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.

Фото – схема

Обозначение

1. Диагностический разъем
2. 15А – Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
3. 15А – Топливный насос, предохранитель бензонасоса калины.
4. 15А – Цепи постоянного питания контроллера (ЭБУ)

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровенти­лятора системы охлаждения.

Схема

По данному материалу мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь.

А если остались вопросы, пишите их в комментарии.

Силовые предохранители

Основные силовые предохранители и диагностический разъём находятся под крышкой рядом с прикуривателем.

Надеюсь эта статья поможет решить вашу проблему с электрооборудованием. Возите на всякий случай с собой запасные предохранители и по возможности реле, тогда не нужно будет их искать в самый неподходящий момент или в нерабочее время автомагазинов.

Можете также прочитать про предохранители Лада Гранта, если в вашем автопарке имеется такая модель.

Рекомендуем посмотреть:

• Как отремонтировать блок предохранителей
• Предохранитель дальний свет приора
• Предохранитель дхо лада гранта

• Блок предохранителей от волги на ниву

• Блок предохранителей под капотом лада гранта

• Лада калина замена предохранителей

Блок дополнения

Он располагается справа снизу на панели приборов, у воздуховода печки, и тоже закрыт крышкой. Крышка крепится на шуруп, чтобы ее снять, необходимо этот шуруп открутить. Для демонтажа самого блока реле пригодится ключ № 10.

Блок реле отвечает за следующие функции и узлы.

1. Включение вентилятора охлаждения двигателя (с низкой и высокой скоростью).
2. Главное реле.
3. Предохранитель вентилятора.
4. Реле включения топливного насоса.

Необходимо знать, какие охранители защищают какие элементы. Особенно это актуально, если один из них несет ответственность за два-три узла. Например, обнаружив, что не работает прикуриватель (обычно через него подключают какой-нибудь прибор, например, видеорегистратор), следует проверить радиоприемник. Если и он не включается, значит, необходимо заменить предохранитель F20. Поменять поврежденный элемент можно самостоятельно. Обращаться в автосервис не придется, так как после замены предохранителя все должно заработать.

При неисправности какого-либо предохранителя или реле необходимо вынуть перегоревший элемент и поставить на его место новый. Восстанавливать или собирать блоки нужно в той же последовательности, что и разбирать.

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключаются дополнительные устройства типа зарядки для телефона или прочих девайсов. Самые распространенные:

• электрический компрессор;
• GPS-навигатор для расчета маршрута следования;
• видеорегистратор;
• зарядка для мобильного телефона, ноутбука или планшета.

Со временем данный прибор может поломаться: предохранители – перегореть или оплавиться провода. Это чревато массой неудобств даже для некурящего водителя. О том, как провести замену предохранителя прикуривателя автомобиля Лада Калина, где находится монтажный блок и прочие нюансы работы, рассказано ниже.

Силовые предохранители

Основные предохранители питания и диагностический разъем находятся под крышкой рядом с прикуривателем.

Цепи управления двигателем защищены тремя предохранителями, размещенными под крышкой в ​​обшивке туннеля пола. Системные реле собраны в блок и установлены под центральной консолью. В агрегате также есть встроенный предохранитель электровентилятора системы охлаждения двигателя.

      Замена главных предохранителей

• Подготовить автомобиль к работе и отсоединить клемму провода от отрицательной клеммы аккумуляторной батареи.
• Используя отвертку в качестве рычага, откройте и снимите крышку с центральной консоли.

В блоке предохранителей / реле есть пинцет для извлечения предохранителей из гнезда. Плохой предохранитель вызван перегоревшей резьбой.

Установите предохранитель на место, подключите аккумулятор и убедитесь, что двигатель работает нормально. После завершения проверки установите крышку на место.

      Рекомендации по замене

Иногда провод предохранителя остается целым, а его соединение внутри предохранителя нарушается. Визуально выявить такую ​​неисправность невозможно. В этом случае вы можете оценить состояние предохранителя с помощью омметра.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание поломки элементов системы управления двигателем не следует устанавливать предохранители с более высоким номиналом или самодельные.

      Замена реле и дополнительного предохранителя

• Подготовить автомобиль к работе и отсоединить клемму провода от отрицательной клеммы аккумуляторной батареи.
• Снимите правую облицовку консоли панели приборов.
• Торцевым ключом отверните гайку крепления блока реле.
• Извлеките блок реле из-под консоли панели приборов.
• Отодвиньте агрегат в сторону по длине проводки.

Блок реле системы управления двигателем и дополнительный предохранитель: 1 – реле включения топливного насоса; 2 – предохранитель электровентилятора системы охлаждения (50А); 3 – реле включения электровентилятора системы охлаждения (низкая скорость); 4 – главное реле; 5 – реле электровентилятора системы охлаждения (высокая скорость)

Снимаем предохранитель электровентилятора системы охлаждения двигателя. Проверяем предохранитель и заменяем неисправный.

• Так же заменяем реле системы управления двигателем.
• Установите блок реле под центральную консоль и закрепите гайкой.
• Подключаем аккумулятор и убеждаемся, что система управления двигателем исправна.
• После завершения проверки установите правую облицовку консоли панели приборов.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя.
