Мазда 626 ge

Разнообразие двигателей

Была создана линейка двигателей, в которую вошли моторы объемом 2,0 литра и разной мощности — от 88 до 120 л. с., с инжекторным впрыском и карбюраторные, с двумя клапанами на цилиндр и с четырьмя для других режимов газораспределения и систем питания. Двигатель «Мазда-626» обозначался буквами FE, этот индекс объединял силовые агрегаты, которые устанавливались на машину. Ассортимент моторов был достаточно широким, например, в период с 1983 по 1987 год на седан и универсал устанавливались карбюраторные двигатели мощностью 102 л. с., работавшие по простой схеме газораспределения, без катализатора СО2, а хэтчбек в тот же отрезок времени оснащался более совершенным мотором мощностью в 120 л. с., турбированным, с инжекторным впрыском и с катализатором.

Затем на «Мазда-626″начали устанавливать мощные 16-клапанные инжекторные двигатели, развивающие 148 л. с. На такие моторы обязательно устанавливался катализатор. Разнообразие силовых установок, используемых при сборке «Мазда-626», было чрезмерным. Мощность варьировалась в диапазоне шести позиций: 60, 80, 90, 103, 109 и 148 л. с. Такое разнообразие силовых установок для модели объяснялось экспериментальным подходом к производству автомобилей. Конструкторский корпус Mazda Motor Corporation посчитал, что двигатели разной мощности будут удовлетворять запросы всех без исключения покупателей. В какой-то степени такой расчет был оправдан, потребитель получал возможность выбора.

Предохранители и блоки реле для Mazda 3 (BK) (2003-2008) со схемами и описанием

• 1 – охлаждающий вентилятор радиатора ДВС (40А);
• 2 – насос ГУР (80А);
• 3 – габаритные огни, омывающая система лобового стекла, центральный замок, охранная сигнализация, разъем для подключения диагностического оборудования (40А);
• 4 – блок-фары спереди (40А);
• 5, 6, 10, 14, 16, 18, 22, 25, 28, 29 – не используется;
• 7, 8, 19 – курсовая и антиблокировочная система (30, 20, 10А);
• 9 – реле ЭБУ силового агрегата (30А);
• 11, 13 – схема питания замка зажигания (30А);
• 12 – втягивающее реле пускового устройства (20А);
• 15 – климатический комплекс (40А);
• 17 – подогревательный комплекс стекла сзади (40А);
• 20 – противотуманки (15А);
• 21 – цепь подачи звукового сигнала (15А);

24 – насос подачи топлива (15А);

• 26 – муфта компрессора системы кондиционирования электромагнитного типа (10А);
• 27 – генератор (10А);
• 30, 32-36 – ЭБУ ДВС (10А);
• 31 – подсветка салонного пространства, приборная панель, центральный замок (15А).

В состав силового блочка Mazda 3 BK под капотом входят следующие реле:

• R1 – противотуманки;
• R2 – цепь подачи звукового сигнала;
• R3 – подогревательный комплекс стекла сзади;
• R4 – ETV;
• R5 – в дизельных модификациях Мазда 3 BK реле подогрева топлива;
• R6 – насос подачи топлива;
• R7, R8, R12 – не задействованы;
• R9 – омывающий комплекс передней оптики;
• R10 – охлаждающий вентилятор радиатора ДВС;
• R11 – система кондиционирования;
• R13 – пусковое устройство;
• R14 – ЭБУ силового агрегата.

Необходима помощь по эл. оборудованию Мазда 626 98г.в.

Необходима помощь по эл. оборудованию Мазда 626 98г.в.

Проблема в следующем: постоянно горит лампочка “Отключены подушки безопасности”. Опытным путем определил, что дело в проводке под передним сидением пассажира, но вот незадача к сидению подводится 5 проводов в 2 разъемах. Вот и спрашивается, что там должно быть и нахрена их столько, если нет ни подогрева, ни запоминания положения сидений (вмонтирована только подушка безопасности).

Ну один разъем для датчика пристегнутости ремней безопасности. Он у меня разъединился было и загорелась лампочка SRS (дело было правда на 124 мерсе)

А второй не знаю

у меня эта хрень уже 1,5 года горит.

В минске нет оборудования для диагностики и ремонта такого рода неисправностей, а у неспециалистов я бы не стал это делать, может они и погасят лампочки, но если ПБ вдруг откроется в дороге вот весело-то будет.

Так что забей и езди дальше или можно в вильнюс поехать, там они это исправят, по крайней мере диагностируют.Вот скоро собираюсь туда, обязательно заеду.

Spec, а коды шибок пробовал считать?

Два провода идут на сработку подушек безопасности, на оставшихся трех расклад такой: корпус, +13В (идут на сидение) и последовательность импульсов 0, 6, 0, 12, 0, 6 .. (идут из сидения . ). Бред какой-то, зачем они ?

В минске нет оборудования для диагностики и ремонта такого рода неисправностей, а у неспециалистов я бы не стал это делать, может они и погасят лампочки, но если ПБ вдруг откроется в дороге вот весело-то будет.

Так что забей и езди дальше или можно в вильнюс поехать, там они это исправят, по крайней мере диагностируют.Вот скоро собираюсь туда, обязательно заеду.

Что значит нет оборудования?

По заводу не нужно никаких приборов для снятия кодов ошибок! По идее лампочка должна мигнать в определенной последовательности. Именно это мигание и является индикатором ошибки.

И не надо ездить для этого в Вильнюс. П окрайней мере есть автоцентр Mazda, там то они точно должны знать, раз они авторизированный дилер (тех литература у них-то есть).

Мазда 626 gf (Капелла) — предохранители и реле

Mazda 626 gf — 5 поколение модельного ряда мазда 626. Выпускалась в 1997, 1998, 1999, 2000, 2001 и 2002 году с кузовами седан, универсал и хэтчбек. Поставлялась по всему миру

Обращаем внимание, что для разных регионов — производились разные версии. Так, для Америки Мазда 626 была более «объёмной» и мощной

А для Европы модель делали меньше, компактнее, экономичнее и с более современным дизайном. В некоторых странах известна под название Мазда Капелла. В данном материале вы найдёте описание предохранителей и реле Мазда 626 gf со схемами и их расшифровкой. Отметим предохранитель прикуривателя.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

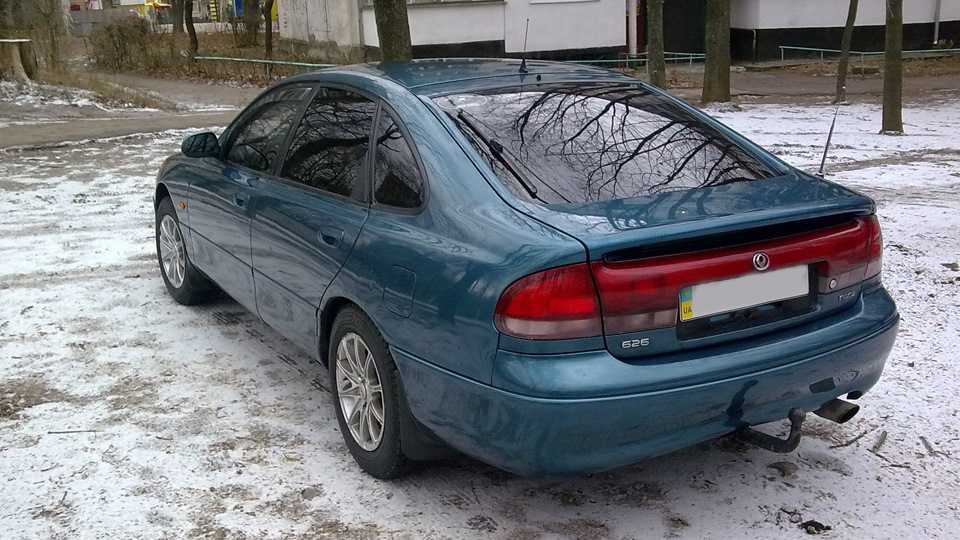

Поколение GE

Четвертое поколение серии 626 GE, как было сказано выше, дебютировало в 1991 году. Автомобиль придерживался принципов модного на тот момент биодизайна.

Интерьер гармонирует с экстерьером, повторяя плавные округлые линии, которые не только привлекательны внешне, но и обеспечивают безопасность.

Стандартная комплектация предполагает регулируемую по высоте рулевую колонку, гидроусилитель рулевого управления, центральный замок и антиблокировочную систему тормозов, а чуть позже появилась и подушка безопасности. Посадка у машин серии 626 – низкая, но это компенсируется комфортными креслами.

В 1993 году впервые на модель поколения GE был поставлен V-образный шестицилиндровый, объем которого 2,5 литра, мощность 165 л.с.

Ремонт двигателя – наиболее частые поломки

Ходовая часть на Мазда 626 рассчитана на длительный срок эксплуатации. Высокое качество базовой комплектации дает возможность проехать не одну сотню тысяч километров без серьезного ремонта двигателя. Но, тем не менее, любой автолюбитель рано или поздно встречается с проблемами в работе двигателя, которые проявляются следующими признаками.

1. Низкий уровень компрессии в цилиндрах двигателя.
2. Сниженное или повышенное давление масла.
3. Выход из строя регулятора давления.
4. Сверхсильная вибрация двигателя.
5. Стук клапанов, подшипников.
6. Слабое или сильное натяжение ремня ГРМ.
7. Утечка охлаждающей жидкости.
8. Высокий расход топлива.
9. Засорение радиатора.
10. Слишком высокая или слишком низкая температура охлаждающей жидкости.
11. Износ сальника коленвала.
12. Поломка вентилятора системы охлаждения.
13. Шум в системе отработавших газов.

Предохранители Mazda 626 1991-1998: разбираем внимательно

Электрическая цепь любого автомобиля защищена группой защитных элементов. Блоки предохранителей на автомобиле Мазда 626 включают в себя: пластмассовую коробку, предохранители, разъемы и провода.

Каждый предохранитель отвечает за цепь проводов, которая к нему подключена. Обозначение указано на крышке каждого блока.

12.3. Предохранители

Снятие крышки блока предохранителей

Блок предохранителей в двигательном отсеке

Проверка состояния блока предохранителей

2. Целый предохранитель

Электрические цепи автомобиля защищены набором предохранителей, выключателей и пережигаемых перемычек. Блок коробки предохранителей включает саму коробку предохранителей, провода и их разъемы подключения и расположен за приборной панелью на стороне водителя.

Каждый из предохранителей защищает свою цепь и принадлежность его к той или иной цепи обозначена на крышке коробки предохранителей. Миниатюрные предохранители с плоскими клеммами установлены в блоке предохранителей.

В случае выхода какого-либо элемента электрооборудования из строя, прежде всего следует проверить предохранители. Перегоревший предохранитель легко определить визуально через прозрачный пластиковый корпус. Также, плоские клеммы подключения предохранителей видны в блоке предохранителей и можно проверить непрерывность цепи.

Очень важно использовать предохранители требуемой мощности. Различные электрические цепи требуют защиты от токов различной мощности

Максимально допустимая величина тока для цепи обозначена в амперах на корпусе предохранителя цветными кодовыми обозначениями и на крышке коробки предохранителей.

Предупреждение

Запрещается заменять предохранитель кусочком металла или фольги. Это может привести к серьезным повреждениям в системе электрооборудования.

Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности. В большинстве случаев, причиной неисправности является короткое замыкание, вызванное оторвавшимся или старым проводом.

Печка и кондиционер потребляют большое количество электроэнергии, поэтому коробка предохранителей имеет выключатель для защиты их цепей. Если цепь размыкается выключателем, выключите печку и кондиционер перед тем, нажимать кнопку переустановки выключателя.

Блок предохранителей расположен на левой стороне панели приборов. Второй блок предохранителей расположен под панелью приборов на стороне водителя.

Блок в салоне

Находится под панелью приборов, на стойке за защитной крышкой, около ногиводителя.

Пример назначений с крышки блока

p, blockquote 10,0,0,0,0 —>

1. STOP — 20A стоп сигналы, звуковой сигнал, круиз контроль
2. ROOM-15A салонное освещение, освещение в багажнике, система предупреждающих сигналов
3. DOOR LOCK — 30A система привода дверных замков (центральный замок)
4. RADIO — 15A аудиосистема, прикуриватель, наружные зеркала
5. SUN ROOF — 15A люк
6. TURN — 15A указатели поворотов
7. POWER SEAT — 30A электропривод сидений
8. METER — 15A комбинация приборов, задний ход
9. HAZARD — 15A аварийная сигнализация
10. ENGINE — 15A система управления двигателем
11. POWER WINDOW — 30A стеклоподъемники
12. HEAD CLEANER — 20A очиститель фар
13. WIPER — 20A стеклоочистители и омыватели
14. REAR WIPER — 20A очиститель заднего стекла
15. SPARE — 15A резерв, запасной предохранитель

Mazda 626 | предохранители и реле | мазда 626

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

• Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.
• В отличие от механических выключателей реле могут управляться более чем одним сигналом.
• Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

1. Реле привода люка расположено в верхней консоли.
2. ПРЕДОХРАНИТЕЛИ
3. Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

• Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.
• В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.
• РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА
• Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части панели приборов, М1–М10 – на кронштейне за панелью приборов со стороны вещевого ящика, N1 – на кронштейне под панелью приборовсо стороны водителя,

Безопасность и надежность

Мазда 6 первого поколения принимала участие в краш-тестах EuroNCAP два раза. Первый, в 2003 году, когда заработала 4 звезды. Второй раз, после рестайлинга, в 2006 году, с тем же результатом – 4 звезды. Однако, вид порогов и других несущих деталей кузова доверие не внушает.

Mazda 6 в эпоху всеобщей электрификации получила всего 4 блока управления, в то время как, например, Mercedes E-Class W211 имел 9 блоков. Японские инженеры давно осознали, что клиенты хотят, в первую очередь, надежные автомобили, которые требуют всего лишь регулярной заправки и посещения сервиса один раз в год для технического обслуживания. Данный подход привел к тому, что 8 из 10 владельцев Мазда, были вновь готовы приобрести новый автомобиль этой же марки. Подавляющее большинство европейских производителей о таком уровне лояльности могли только мечтать. Mazda 6 – очень надежный автомобиль. Данный факт подтверждается многочисленными статистическими данными, рейтингами и испытаниями.
