Предохранители mazda xedos 9 (millenia), 1993 — 2003

Блок предохранителей мазда кседос 6 схема

Electronics boxes engine compartment

There are 2 blocks under the hood: the main block and an additional one with a relay. Individual elements can be attached outside these blocks.

Fuse box

Installed on the left side of the engine compartment next to the battery.

Diagram

Protected components

1 120A MAIN – Main fuse
2 30A AD. FAN – Heater fan
3 30A EGI INJ – Fuel injection system
4 40A HEAD – Headlights
5 60А IG KEY – Radio, direction indicator, sunroof, dashboard, engine starting system
6 30A COOLING FAN – Radiator fan
7 60A ABS – Anti lock brake system
8 40А HEATER – Heater and air conditioner
9 40А DEFOG – Heated rear window
10 60А BTN – STOP, ROOM, D / LOCK. Electric drive of the fuel filler flap, central locking
11 20А AUDIO – Radio tape recorder
12 30A P / WINDOW – Power windows
13 30A P. SEAT – Power windows
14 10А HORN – Sound signal
15 10А IDL UP – Engine management system
16 10A ST.SIGN – Engine control unit, starter signal
17 15А FOG – Fog lights
18 20A S.WARM – Heated seats
19 15А TAIL – Side lights, parking lights, license plate light, instrument cluster light, glove box light, clock
R19 Signal relay
R20 O2 level switch
R21 Fuel pump relay
R22 DRL relay
R23 Engine control relay
R24 Relay dimensions
R25 Starter relay
R26 Fog lamp relay

Relay box

Decoding

  1. Cooling fan relay 1
  2. Cooling fan relay 2
  3. Fog lamp relay
  4. Cooling fan relay 3

Do you know how to make this material better, we will be glad to receive your comments.

Electronics boxes passenger compartment

It is located at the bottom of the pillar, near the driver’s leg, behind the protective cover.

Left hand drive Right hand drive

Type 1

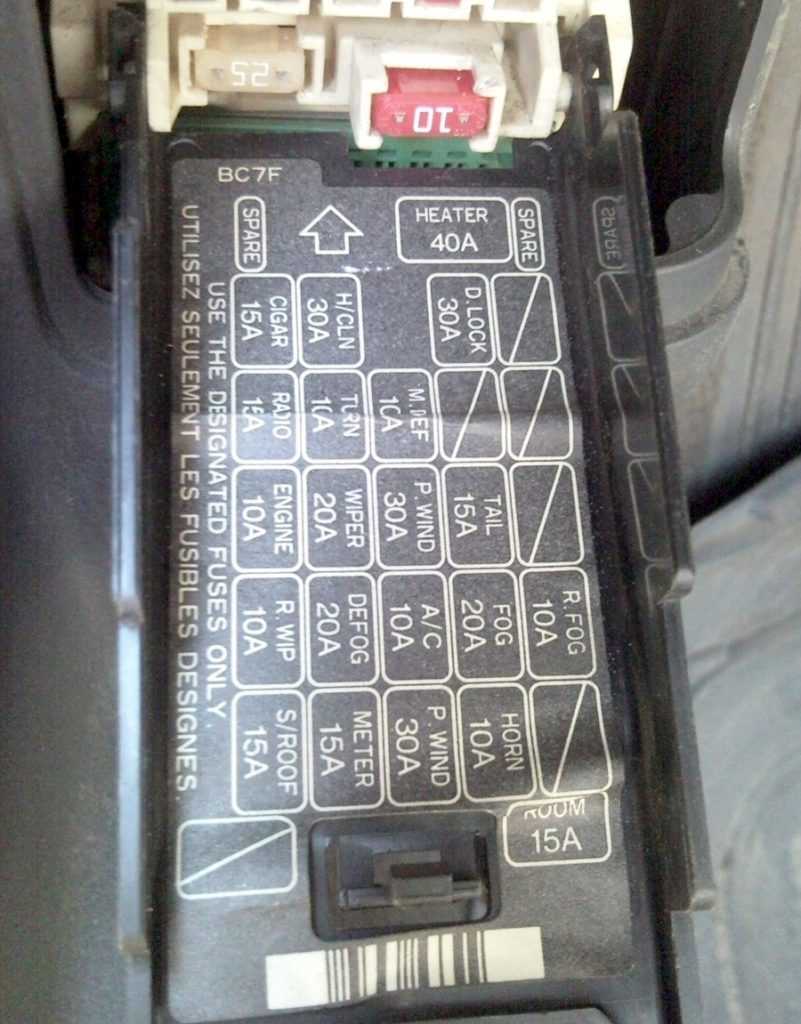

Example of a diagram from the box cover

Diagram

Functions 1

1 15A S / WRM – Heated seats
2 20А H / CLN – Headlight cleaner
3 15 / 20А RADIO – Audio system, center console, clock, radio tape recorder
4 15А А / С – Air conditioner, Sunroof
5 10A R / WIPER – Rear window cleaner
6 10А ENG – Engine management
7 Reserve
8 10A ROOM – Indoor lighting
9 10А MIRR / DEF – Heated mirrors
10 15A S / WRM – Heated seats
11 30А DOOR LOCK – Central locking
12 15 / 20A TAIL – Rear lights, dimensions
13 20А WIPPER – Glass cleaner / washer
14 10A ENGINE – Engine management system, ABS system
15 15A METER – Instrument cluster, direction indicators, reversing lights
16 Reserve
17 30A P.WIND – Electric power windows

Functions 2

1 15А R. SOCKET – Additional equipment (cigarette lighter), fuse for various circuits
2 20А WIPER – Wipers and washers
3 15A A / C – Air conditioning, electric sunroof, fuse for various circuits
4 15A RADIO – Radio, fuse for various circuits
5 10А R.WIPER – Rear window wiper / rear door glass “fuse for various circuits
6 7,5А ST / SG – Engine control unit
7 Reserve
8 10A ROOM – Interior lighting, trunk / luggage compartment lighting
9 7.5A MIRR DEF – Heated mirrors, fuse for various circuits
10 Reserve
11 30A DOOR LOCK – Central locking, fuse for various circuits
12 15А TAIL – Dimensions, headlights
13 Reserve
14 10A ENGINE – Engine management system, ABS system
15 15A METER – Instrument cluster, direction indicators, reversing lights
16 20А P.WIND – Electric power windows
17 30A P.WIND – Electric power windows

Photo for example

Diagram

Appointment

1 15А HAZARD – Alarm
2 15A ROOM – Clock, interior lighting
3 15A S / ROOF – Sunroof
4 15A METER – Instrument cluster, reversing lights, direction indicators, cruise control
5 15 / 20А STOP – Brake light bulbs
6 15А 4WS – Four-wheel drive
7 15A IIA
8 10 / 15A R.DEF – Heated rear window
9 10A A / C – Air Conditioning
10 20А WIPER – Windshield wipers and washers
11 10A M.DEF – Heated door mirrors
12 10 / 15A START – Starter
13 10A TURN – Direction indicators
14 10 / 15A BLOWER – Air conditioner
15 30A WINDOW – Power windows
16
17
18 10A RADIO – Stereo
19 15A ENGINE – Engine management system
20 10A ILLUMI – Illumination of a combination of devices
21 15A OPENER – Electric drive of the trunk lid, electric drive of the lock of the fuel flap, the filler neck
22
23 15A CIGAR – Cigarette lighter
24
25
26
27
28
29 30A D / LOCK – Central locking

Блок в салоне

Он находится в нижней части стойки, около ноги водителя, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

Левый руль Правый руль

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Вариант 1

p, blockquote 7,0,1,0,0 —>

Пример схемы с крышки блока

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Описание 1

1 15A S/WRM — Подогрев сидений
2 20А H/CLN — Очиститель фар
3 15/20А RADIO — Аудио система, центральная консоль, часы, магнитола
4 15А А/С — Кондиционер, Люк
5 10А R/WIPER — Очиститель заднего стекла
6 10А ENG — Управление двигателем
7 Резерв
8 10А ROOM — Внутренне освещение
9 10А MIRR/DEF — Обогрев зеркал
10 15A S/WRM — Подогрев сидений
11 30А DOOR LOCK — Центральный замок
12 15/20А TAIL — Фары задние, габариты
13 20А WIPPER — Стекло очиститель / омыватель
14 10А ENGINE — Система управления двигателем, система ABS
15 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода
16 Резерв
17 30А P.WIND — Электро привод стеклоподъемников

p, blockquote 13,0,0,0,0 —>

Описание 2

1 15А R. SOCKET — Дополнительное оборудование (прикуриватель), предохранитель для различных цепей
2 20А WIPER — Стеклоочистители и омыватели
3 15А A/C — Кондиционер, электропривод люка, предохранитель для различных цепей
4 15А RADIO — Магнитола, предохранитель для различных цепей
5 10А R.WIPER — Стеклоочиститель заднего стекла / стекла задней двери», предохранитель для различных цепей
6 7,5А ST / SG — Блок управления двигателем
7 Резерв
8 10А ROOM — Освещение салона, подсветка багажника / багажного отделения
9 7,5А MIRR DEF — Подогрев зеркал, предохранитель для различных цепей
10 Резерв
11 30А DOOR LOCK — Центральный замок, предохранитель для различных цепей
12 15А TAIL — Габариты, фары
13 Резерв
14 10А ENGINE — Система управления двигателем, система ABS
15 15А METER — Комбинация приборов, указатели поворотов, фонари заднего хода
16 20А P.WIND — Электро привод стеклоподъемников
17 30А P.WIND — Электро привод стеклоподъемников

Вариант 2

p, blockquote 15,1,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

1 15А HAZARD — Аварийная сигнализация
2 15А ROOM — Часы, внутреннее освещение салона
3 15А S/ROOF — Люк
4 15А METER — Комбинация приборов, фонари заднего хода, указатели поворотов, система поддержания скорости
5 15/20А STOP — Лампы стоп-сигналов
6 15А 4WS — Полный привод
7 15А IIА
8 10/15А R.DEF — Обогрев заднего стекла
9 10А A/C — Кондиционер
10 20А WIPER — Стеклоочистители и омыватели лобового стекла
11 10А M.DEF — Подогрев исковых зеркал заднего вида
12 10/15А START — Стартер
13 10A TURN — Указатели поворотов
14 10/15A BLOWER — Кондиционер
15 30A WINDOW — Электропривод стеклоподъемников
16
17
18 10A RADIO — Магнитола
19 15A ENGINE — Система управления двигателем
20 10A ILLUMI — Подсветка комбинации приборов
21 15A OPENER — Электропривод крышки багажника, электропривод замка лючка топливной, заливной горловины
22
23 15A CIGAR — Прикуриватель
24
25
26
27
28
29 30A D/LOCK — Центральный замок

Где находятся?

Непосредственно самих блоков предохранителей в автомобиле Мазда 2006 или 2008 года выпуска несколько. И не даром, ведь современные иномарки (даже начиная с 2002 года выпуска) являются буквально «нафаршированными» современными гаджетами и прочими типами оборудования. Поэтому защита всех приборов является приоритетной задачей для блока предохранителей. Элементы защиты омывателя, прикуривателя, ламп передних фар, лампочек задних огней, противотуманных фар или омывателя фар — все это нуждается в надежной защите. Поэтому инженерами компании было принято решение внедрить несколько БП в авто.

Автомобиль Мазда 6

Главный БП располагается в салоне автомобиля, в районе водительского сиденья. Чтобы добраться до него, необходимо открыть водительскую дверь. В районе ног вы сможете увидеть защитную пластиковую накладку, убрав которую вашему вниманию откроется салонный монтажный БП.

Второй БП, в котором также расположены реле, находится в подкапотном пространстве. Если открыть капот и стать к нему лицом, то вы увидите данный БП с правой стороны. В частности, он находится прямо перед водительским сиденьем. Здесь же располагается еще один блок с реле, предназначение которого будет описано далее.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля.

Большинство предохранителей установлено в монтажном блоке, расположенном в моторном отсеке. Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке.

Кроме того, предохранители расположены в монтажном блоке в салоне автомобиля в торце панели приборов с левой стороны. Цепи, защищаемые этими предохранителями.

Номера предохранителей в монтажном блоке, расположенном в салоне

Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в моторном отсеке

БП с реле под капотом

Еще один БП с реле вы можете найти в моторном отсеке, в том месте, где показано на схеме

Что касается назначения звеньев:

Номер компонента Назначение
1 Основной предохранитель блока.
6 Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7 Устройство защиты цепи сигнала рулевого колеса.
8 Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9 Устройство, обеспечивающее защиту проводки стартера машины.
10 Четвертый по счету вентилятор охладительной системы.
11 Звено динамического прибора низких частот.
12 Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13 Устройство хранит от перенапряжения лампочки противотуманных фар.
14 Отвечает за функционирование климат системы, в частности — кондиционера.
15 Основной элемент этого БП.
16 Эта деталь обеспечивает защиту ламп передних фар.
17 Отвечает за работу габаритов машины.
18 Первый по счету вентилятор охладительной системы.
19 Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20 Устройство цепи противотуманных фонарей.
21 Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22 Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Блок с предохранителями под капотом

Схема — вариант 1

Описание

A (20A) Система центрального блокирования замков В (25А) Очиститель ветрового стекла С (30А) Обогреватель заднего стекла и наружных зеркал заднего вида D (15A) Комрессор системы кондиционирования воздуха, очиститель заднего стекла E (30A) Люк, стеклоподъемники передних и задних дверей F (15А) Питание мультиплексной системы

Исполнение данного блока и количество предохранителей зависит от комплектации и года выпуска автомобиля. Возможны отличия в передавленных схемах и вашем блоке.

Схема — вариант 2

Расшифровка 1 вариант

  • F1 (10A) модуль предварительного обогрева — датчик скорости автомобиля — электро — гидравлический блок АКПП — группа управления автоматической коробкой передач — контакт фонарей заднего хода — контактная пара датчика уровня охлаждающей жидкости двигателя — реле питания вентилятора на высокой скорости — воздушный расходомер — реле управления приводного механизма блокировки рычага переключения скоростей — реле запрета запуска двигателя
  • F2 (15A) насос топливной системы
  • F3 (10A) калькулятор антиблокировки колеса — калькулятор контроля стабильности
  • F4 (10A) калькулятор системы впрыска — компьютер автоматической коробки передач
  • F5 (10A) компьютер автоматической коробки передач
  • F6 (15A) противотуманные фары
  • F7 омыватель фар
  • F8 (20A) калькулятор системы впрыска — Регулятор высокого давления дизельного топлива — реле питания вентилятора на низкой скорости
  • F9 (15A) левая фара — переключатель корректора луча фар
  • F10 (15A) правая фара
  • F11 (10A) левая фара
  • F12 (10A) правая фара
  • F13 (15A) звуковая сигнализация
  • F14 (10A) насос переднего / заднего омывателя
  • F15 (30A) катушка зажигания — Кислородный датчик на выходе: не характеризуется — Кислородный датчик на входе — Инжектор цилиндра 1 — Инжектор цилиндра 2 — Инжектор цилиндра 3 — Инжектор цилиндра 4 — Электроклапан очистки резервуара — насос высокого давления впрыска дизельного топлива — электроклапан РВГ + заслонка — сопротивление системы обогрева карбюратора или модуля заслонки — логический электроклапан (РВГ) — Система подогрева топлива
  • F16 (30A) насос системы подачи воздуха
  • F17 (30A) привод очистителя ветрового стекла
  • F18 (40A) привод системы подачи воздуха — модуль управления системой подачи воздуха — терморезистор воздуха в салоне — сервисная панель — модуль предохранителей в моторном отсеке

Расшифровка 2 вариант

(20A) Звуковой сигнал (30A) Реле ближнего света фар (30A) Вентилятор системы охлаждения двигателя (20A) Диагностический разъем, питание ECU 1.6 л (30A) Не используетcя (10A) Не используется (10A) Реле вентилятора системы охлаждения двигателя (5A) Не используется (25A) Центральный замок (BSI) (15A) Блок управления ABS (5А) Система предварительного прогрева (дизель) (15A) Топливный насос (40A) Реле (30A) Реле (10A) Вентилятор системы охлаждения двигателя (40A) Воздушный насос наддува воздуха (10A) Правая противотуманная фара (10A) Левая противотуманная фара (10A) Датчик скорости (15A) Датчик температуры охлаждающей жидкости (5A) Каталитический нейтрализатор

Описание и назначение

Блок предохранителей Мазда Кседос 6, также известный как блок предохранителей двигателя, предназначен для защиты электрической системы автомобиля от повреждений при возникновении коротких замыканий или перегрузок.

Он представляет собой блок, в котором установлены различные предохранители, предназначенные для защиты различных систем и устройств автомобиля. Каждый предохранитель отвечает за конкретную функцию в автомобиле и при перегрузке или коротком замыкании прекращает подачу электроэнергии к данной системе или устройству. Это позволяет предотвратить повреждение системы или устройства и возможные последствия, такие как пожар или поломка.

Блок предохранителей Мазда Кседос 6 обычно находится под капотом автомобиля, в моторном отсеке, и имеет удобную крышку с указанием функций каждого предохранителя. Для проверки и замены предохранителя необходимо открыть крышку, найти соответствующий предохранитель, проверить наличие повреждений и при необходимости заменить его на новый.

Использование правильных предохранителей в автомобиле является важным аспектом безопасности и надежности электрической системы. При замене предохранителя необходимо убедиться, что новый предохранитель соответствует номинальным значениям, указанным в руководстве по эксплуатации автомобиля, чтобы избежать возможных повреждений или поломок.

Благодаря блоку предохранителей Мазда Кседос 6 автомобильный владелец может быть уверен в надежности и безопасности электрической системы своего автомобиля, а также иметь возможность быстро и легко заменить предохранитель в случае необходимости.

Блок под капотом

Расположен в левой части моторного отсека рядом с аккумулятором.

Схема предохранителей

Обозначение предохранителей

p, blockquote 22,0,0,0,0 —>

1 40А HEATER — Отопитель
2 60А ABS — Анти блокировочная тормозная система
3 60А IG KEY — Для защиты различных цепей
4 30А PTC — Дополнительный отопитель
5 40А GLOW — Свечи (дизель)
6 Резерв
7 30А COOLING FAN — Электро двигатель вентилятора системы охлаждения
8 40А BTN — Внутреннее освещение, Электро замок двери
9 30А AD FAN — Дополнительный вентилятор охлаждения кондиционера
10 30А INJ OR FIP — Блок управления двигателем
11 10А A/C — Кондиционер
12 10А ST.SIG — Сигнал стартера
13 15А HORN — Сигнал
14 15А HAZARD — Сигнальные лампы аварийной сигнализации
15 15А TAIL — Габариты
16 7,5А HEAD C/U — Для защиты различных цепей
17 15А FOG — Противотуманные фары
18 15А FOG — Противотуманный фонарь
19 15А STOP — Тормозные огни
20 15А HEAD-R — Фара правая
21 15А HEAD-L — Фара — левая
22 Резерв
23 15А HEAD HI — Фары
24 100А MAIN — Главный предохранитель, для защиты всех цепей

Назначение реле

p, blockquote 25,0,0,0,0 —>

  1. Главный предохранитель
  2. Fuel pump relay — Реле топливного насоса
  3. А/С relay — Реле кондиционера
  4. Main relay — Главное реле
  5. TNS relay — Реле габаритов
  6. Horn relay — Реле сигнала
  7. Headlight relay — Реле фар
  8. Cooling fan relay — Реле вентилятора охлаждения
  9. Condenser relay — Реле конденсора кондиционера

p, blockquote 26,0,0,0,0 —> p, blockquote 27,0,0,0,1 —>

Знаете как сделать данный материал лучше — мы будем рады Вашим комментариям.

Программирование ключей Mazda.

MAZDA PICKUPS 3000/4000, TRIBUTE

MAZDA PICKUPS 3000/4000, TRIBUTE

1.Программирование нового ключа без использования уже запрограмированного.

ВНИМАНИЕ: Новый ключ, когда нет ни одного, можно запрограммировать только с помощью устройств DM100/ AD100Pro или MVP Pro

2. Программирование нового ключа с использованием запрограммированного.

a) Вставьте ключ в замок зажигания и переключите в положение ON и затем OFF. b) В течении 5 секунд вставите второй ключ и переключите в положение ON и затем OFF. c) В течении 5 секунд вставите новый ключ в замок зажигания и поверните на позицию ON. Светодиод будет светиться в течении 3 секунд, информируя о положительном результате программирования. d) Повторите процедуру (b) для программирования следующего ключа.

MAZDA TRIBUTE (2003-)

MAZDA TRIBUTE (2003-)

1. Программирование нового мастер-ключа

a) Для изготовление нового мастер-ключа нужно воспользоваться оборудованием DM100W/ 100Pro или MVP Pro. После запрограммирования мастер-ключа очередные ключи можно запрограммировать при помощи дальнейшей процедуры.

Процедура добавления очередного ключа (нужно 2 действующих ключа)

a) Вставьте действующий ключ в замок зажигания. b) Поверните в положение ON, после чего поверните в положение OFF c) Выньте действующий ключ из замка зажигания, и в течении 5 секунд вставьте второй действующий ключ в замок зажигания, и поверните в положение ON, после чего поверните в положение OFF. d) В течении 10 секунд вставьте новый ключ в замок зажигания и поверните в положение ON, после чего подождите одну секунду и поверните в положение OFF. e) Светодиод будет светиться в течении 3 секунд, информируя о положительном ходе программирования нового ключа. f) Программируемый ключ нельзя вынимать из замка зажигания около 10 минут, иначе процедура программирования не завершится успешно. Извлечение ключа из замка зажигания или проба завести двигатель перед тем, как истечет 10 минут не позволит закрыть процедуру и нужно будет повторить еще раз.

MAZDA 626, 626 (ES, LS, LUX)

MAZDA 626, 626 (ES, LS, LUX)

В зависимости от того, есть или нет прежде запрограммированные ключи имеем две процедуры, процедура (A) — один или вообще ни одного запрограммированного ключа процедура (B) Прежде запрограммированных в системе два ключа.

A — один или ни одного ключа запрограммированного.

1) Вставьте первый ключ для запрогаммирования (ключ 1) и переключите в положение ON и затем на OFF 5 раз. 2) Переключите в положение ON (ключ 1). Светодиод LED начнет мигать. 3) Переключите на позицию OFF, и подожди 5 минут. 4) Когда светодиод LED начнет медленней мигать, введите пароль. 5) Переключите в положение ON (ключ 1) в течении 15 секунд от медленного мигания светодиод LED. 6) Заведите двигатель (ключ 1). Через 2 секунды светодиод LED перестанет светиться (конец записи ключа 1). 7) Выключите двигатель и выньте ключ из зажигания. В течении 15 секунд вставьте очередной ключ в замок зажигания (ключ 2). 9) Заведите двигатель ключом 2. Светодиод LED будет светиться на протяжении 2 секунд. перестанет (запись ключа закончена). 10) Повторите пункты 7)8)9) для записи следующих ключей. 11) Выньте последний ключ и подождите 20 секунд (программирование законченно).

B — 2 или больше ключей запрограммированных в этой системе.

Есть возможность добавления нового ключа (ключа 3)тогда, когда 1 и 2 уже запрограммированы. 1) Переключите ключ в замке зажигания в положение ON и затем на OFF 5 раз ключом 1. 2) Переключите в положение ON ключом 1. Светодиод сигнализации будет светиться. 3) Переключите в положение OFF и выньте ключ 1 в течении 60 секунд. Светодиод LED перестанет светиться. 4) В течении 15 секунд переключи зажигание на позицию ON ключом 2. 5) Заведи мотор ключом 2, светодиод будет светиться и погаснет за 2 секунды. 6) Переключите в положение OFF и вытяните ключ 2. 7) В течении 15 секунд переключите в положение ON ключом 3. Заведи двигатель ключом 3. Светодиод будет светиться и погаснет в течении 2 секунд. 9) Переключите зажигание на позицию OFF и выньте ключ 3. 10) Для последующих ключей повторите пункты 7)8)9). 11) Вытяните ключ и подождите 20 секунд (процедура завершена).

Где находятся блоки предохранителей и реле на Мазда Демио

Малолитражный Mazda Demio изготавливался в 1996–1997 гг. в г. Хиросиме (Япония). Наименование кузова dw3w -1,3 L B3-ME14 (1996–1999 гг.).

Коммутационные устройства смонтированы в основном внутреннем пространстве для пассажиров и кузове автомобиля.

Защитные элементы транспортного средства обозначены на электрической схеме. Отдельные модули предназначены для контроля работы агрегатов и механизмов второстепенных узлов Мазды Демио (2000 г.). Плавкие выключатели в подкапотном пространстве обозначены на крышке блока.

Салонный модуль расположен со стороны человека, совершающего поездку на авто. Коробка закрыта пластмассовым элементом плоской формы.

В пассажирском салоне

Защитные приспособления системы электрооборудования находятся в модуле вблизи рулевой рейки. Для авто с левосторонним и правосторонним рулем предусмотрено 20 элементов.

Выключатель В 30А FAN (режим) контролирует работу вентилятора системы охлаждения. В авто с правым рулем прерыватель аналогичного номинала обозначен буквой О. Для кондиционера предусмотрены коммутационные устройства: Н 15А А/С и Q 20A/C (правый руль).

Предохранители в салоне.

Магнитола и прикуриватель защищены перемычкой О15А (левый штурвал) и C15A CIGAR (рулевое колесо). Реле бензонасоса (№ 5) находится под приборной панелью вблизи ЭБУ.

В подкапотном пространстве

В малолитражном авто В-сегмента коммутационные приспособления расположены в модуле, установленном в подкапотном пространстве слева от водителя.

Номинальный ток плавких прерывателей:

  • 100 А – F1 (главный защитный элемент);
  • 60 А – 1GKEY;
  • 40 А – F4 (печка);
  • 30 А – № 2 (вентилятор);
  • 25 А – F12;
  • 20 А – F14, 16, 22, 23;
  • 15 А – № 8 (звуковой сигнал), 9, 11, 15 (противотуманные фары);
  • 10 А – F7 (управление двигателем), № 20, 21, 22 (освещение);

Переключатели представлены следующими устройствами:

  • R9 (главный преобразователь);
  • № 5 (реле стартера);
  • R2 – (регулятор кондиционера).

Блок предохранителей и реле в моторном отсеке Део Ланос

На крышке блока можно найти схему расположения предохранителей и реле.

Номер предохранителя/ номинальный ток (А) Защищаемая цепь
F1/80 Различное электрооборудование
F2/30 Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START
F3/30 Электрооборудование, работающее при повороте ключа в положение АСС, ON,START
F4/30 Вентилятор системы охлаждения двигателя
F5/30 Стеклоподъемники с электроприводом (если оборудовано)
F6/40 Не используется
F7/30 Обогрев заднего стекла
F8/30 Вентилятор системы вентиляции
F9/15 Передние противотуманные фары (если оборудовано)
F10/15 Топливный насос
F11/10 Звуковой сигнал
F12/10 Не используется
F13/25 Передние фары
F14/20 Наружное освещение
F15/10 Не используется
F16/20 Дальний свет передних фар
F17/10 Ближний свет передней левой фары
F18/10 Ближний свет передней правой фары
F19/10 Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны
F20/10 Стоп-сигнал, наружное освещение с правой стороны
R1 Звуковой сигнал
R2 Фары
R3 Не используется
R4 Вентилятор системы охлаждения двигателя (низкая скорость)
R5 Противотуманные фары (если оборудовано)
R6 Наружное освещение
R7 Стеклоподъемники с электроприводом (если оборудовано)
R8 Вентилятор системы охлаждения двигателя (высокая скорость)
R9 Топливный насос
R10 Обогрев заднего стекла
R11 Не используется

Блок в салоне

Находится под панелью приборов, на левой стойке за защитной крышкой.

p, blockquote 12,0,0,0,0 —>

1 Резерв
2 15А ROOM — Освещение салона, багажного отделения и подсветка косметических зеркал
3 15А S/ROOF — Люк
4 15А METER — Комбинация приборов
5 30A P.WIND — Электропривод стеклоподъемников
6 10A HORN — Звуковой сигнал
7 Резерв
8 10А R.WIP — Стеклоочиститель и омыватель заднего стекла /стекла задней двери
9 20А DEFOG — Обогреватель заднего стекла /стекла задней двери
10 10А А/С — Предохранитель кондиционера
11 20А FOG — Противотуманные фары
12 10А R/FOG — Задние противотуманные фары
13 10А ENGIEN — Система управления двигателем, анти блокировочная система тормозов
14 20A WIPER — Стеклоочиститель и омыватель лобового стекла
15 30A P.WIND — Электропривод стеклоподъемников
16 10F TAIL — Габариты
17 Резерв
18 15А RADIO — Радио, Магнитола
19 10A TURN — Указатели поворотов
20 10A M/DEF — Обогрев зеркал
21 15А STOP — Лампы стоп-сигналов
22 Резерв
23 15А CIGAR — Прикуриватель
24 30А H/CLN — Очиститель фар
25 30А D/ LOCK — Центральный замок
26 Резерв
27 Запасной предохранитель
28
29 40А HEATER — Отопитель, кондиционер
Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
