Предохранители на Mercedes W220
Над дизайном автомобиля S-класса работал Стив Маттин с 1992 г., когда была задумана замена предыдущей генерации Мерседес–Бенц W140. Однако в ходовой модели он был воплощен лишь в 1996 г., а серийное производство было отложено до 1998г.
Машину выпускали в 3 типах кузова:
- стандартном;
- удлиненном;
- в виде лимузина Pullman (с 2001 г.).
В США в 2000–2005 гг. лидерами продаж бренда были:
- S430;
- S500;
- S600;
- S55 AMG;
- S65 AMG.
В 2003 г. после рестайлинга на некоторых модификациях появилась система полного привода 4Matic. В 2005 г. произошла смена модельного ряда.
На Mercedes W220 предохранители можно найти в монтажных боксах в салоне и под капотом.
Авто 1998 года
В моторном отсеке на автомобилях первых лет выпуска установлены релейные переключатели, обеспечивающие своевременный запуск такого электрооборудования:
- антиобледенителя стеклоподъемников;
- вертикальной и горизонтальной настроек рулевой колонки;
- омывателя фар высокого давления (ВД);
- регулировки скорости перемещения дворников.
На печатной плате находятся плавкие вставки, подключенные к нескольким электроприборам и устройствам автомобиля:
- магнитоле;
- переключателю обогревателя;
- центральной консоли;
- БУ пневмоподвески;
- модулю управления кондиционером;
- регулировке вылета руля;
- панели приборов;
- БУ кузовом;
- диагностическому разъему;
- омывателю ветрового стекла;
- климат-контролю;
- переднему прикуривателю;
- сигнальной лампе непристегнутого ремня безопасности;
- выключателю стоп-сигналов;
- БУ передней левой дверью;
- подсветке пепельницы и т.д.

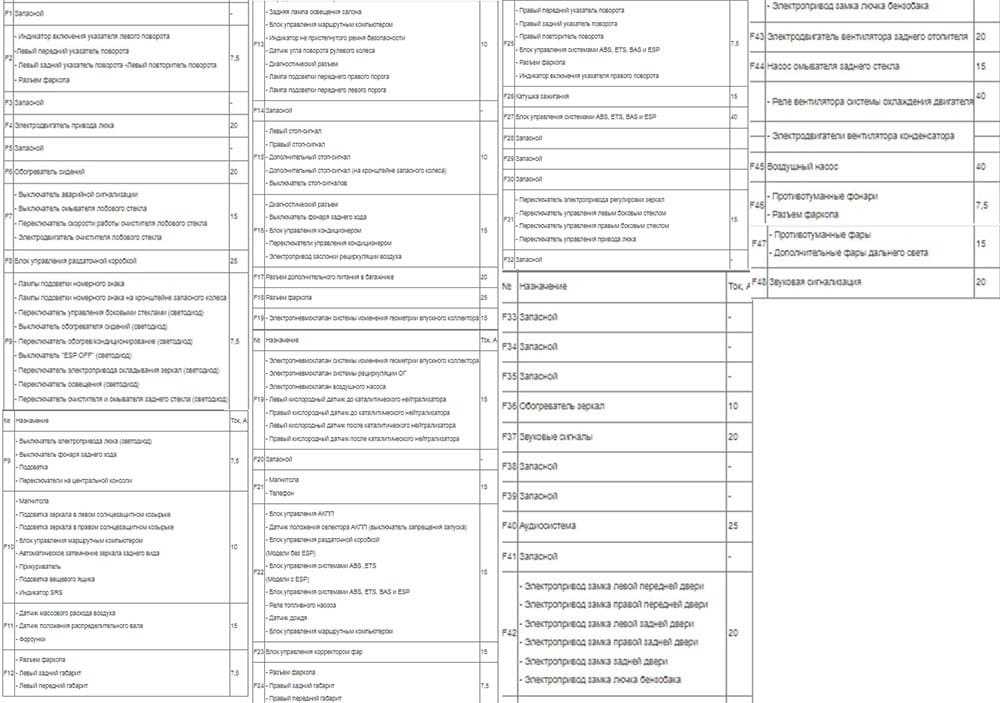

Расшифровка блока в моторном отсеке.
В дополнительном блоке моторного отсека располагаются реле:
- звукового сигнала;
- стартера;
- БУ дизельным двигателем;
- воздушного компрессора и насоса;
- электроники бензинового мотора.
Перемычки, установленные на вспомогательной печатной плате, обеспечивают защиту такому электрооборудованию:
- катушке зажигания;
- клаксону;
- системе отопления салона;
- регулировке скорости вентилятора охлаждения;
- лампам в фарах дневного света;
- дополнительной печке;
- БУ правой передней дверью;
- замку багажника;
- регулировке фар;
- ксеноновым лампам.
Расшифровка дополнительного блока.
В салоне находятся 2 монтажных бокса с реле и плавкими вставками.
На главной панели можно найти пусковые устройства:
- бензонасоса;
- задних шторок;
- датчика пробуксовки;
- обогрева на заднем стекле.
Расшифровка блока в салоне.
Перемычки, установленные в основном модуле, работают с несколькими электроприборами:
- холодильником в спинке заднего дивана;
- разъемом прицепа;
- БУ задней правой дверью;
- управлением системой бесключевого доступа;
- кондиционером второго ряда сидений;
- громкой связью;
- усилителем звука;
- оборудованием пневмосистемы и т.д.
На дополнительной плате находятся предохранители:
- переднего прикуривателя;
- климатического оборудования;
- верхнего щитка приборов;
- цифровых часов.
Блок предохранителей в салоне.
Мерседес 2000–2001 годов
Монтажный блок под капотом МБ В220 содержит элементы для защиты такого электрооборудования:
- разъема дополнительного питания;
- противотуманных фар;
- дополнительных, а также основных ламп дальнего и ближнего света;
- габаритов;
- указателей поворота;
- аварийных огней;
- подсветки ГРЗ;
- обогрева сидений;
- электропривода сдвижного люка;
- аудиосистемы;
- подсветки бардачка;
- кислородных датчиков;
- электродвигателей наружных зеркал;
- блока управления автоматической КПП;
- АБС;
- ЕСП;
- переключателей стеклоподъемников;
- БУ замками дверей и т.д.
Расшифровка блока в моторном отсеке авто.
На этой плате можно найти релейные переключатели, обеспечивающие правильный порядок пуска нескольких типов электроприборов:
- противоугонной системы;
- обогрева заднего стекла;
- ПТФ;
- поворотников;
- обдува двигателя на машинах с кондиционером;
- стартера;
- габаритных огней;
- зеркал;
- люка;
- стеклоподъемников;
- воздушного насоса и т.д.
Расшифровка реле.
В салоне находятся плавкие вставки, обеспечивающие защиту следующему оборудованию:
- насосу омывателя фар;
- подушкам безопасности;
- топливному насосу;
- электроприводу регулировки положения передних сидений;
- дворникам на заднем стекле;
- прикуривателю;
- комбинации приборов;
- кондиционеру;
- обогреву сидений.
Здесь же установлено несколько реле:
- переключателей центральной консоли;
- бензонасоса;
- ламп в дополнительных фарах дальнего света;
- заднего обогревателя.
В220 2003 года
Расположение и назначение предохранителей на моделях 2003 г. выпуска незначительно отличаются от предыдущих модификаций.
В салоне:
Расшифровка блока в салоне авто В220 2003 года.
В моторном отсеке:
Блок в моторном отсеке авто.
История модели
Поклонники марки Mercedes-Benz хорошо помнят первого представителя среднего класса из Штутгарта Mercedes 190 (W201), который прославился высоким качеством исполнения. Автомобиль стоил дешевле более престижного Mercedes W124, который могли позволить себе более обеспеченные покупатели. В 1993 году на рынке дебютировал С-класс первого поколения (W202): первоначально только в кузове седан.
В 1996 году модельный ряд пополнился версией универсал с характерным горбом. Через год автомобиль пережил рестайлинг, а в списке предложений появились дизельные двигатели с системой впрыска Common Rail, обозначенные символом CDI. Помимо эстетических изменений и расширения палитры моторов в списке стандартного оборудования появились такие элементы, как 4 подушки безопасности (две передние и две боковые), система BAS и ASR — кроме версий C180 и C220D. Производство Мерседес W202 было завершено в 2000 году.
Блок предохранителей Mercedes W210, 124, W202
Предохранители на W Модель блоков располагается в автомобилях Mercedes с кузовом седан, универсал, выпущенный в период с по год. Установлены в 3 точках: Место под блок предохранителей Мерседес W выбрано в зависимости от модификации, а также вариантов комплектации, года выпуска.
Все блоки имеют собственную цветовую маркировку в зависимости от схема предохранителей на мерседес w202 тока: Оранжевый 40А насос вторичного воздуха ; Зеленый 30А реле отопления, регулировка сидений, стереоустановка, стеклоподъемники, вентиляторы, стеклоочистители, топливный насос ; Желтый 20А обогрев сидений и система кондиционирования, работа люка ; Синий 15А центральный замок, регулировка зеркал, фары заднего хода, агрегаты двигателя, фонарь бардачка, приемник, поворотники, аварийка, приборная панель ; Красный 10А температура, шторки стекол, система обогрева, телефон, противотуманки, фароочистители, стояночный фонарь, радиоприемник ; Коричневый 7,5А противоугонка, клаксон, элементы комфорта, проигрыватель, подголовники, противотуманки, подушки безопасности, свет, обогрев заднего стекла, система кондиционирования, подсветка номера и приборной панели.
В большинстве случаев цветовая гамма блоков идентична и выпускается заводом изготовителем для многих моделей автомобилей, выпущенных в период с по год.
Предохранители на W Блоки установлены на автомобилях Мерседес в кузове Е-класса, который выпускается с до года включительно. Схема расположения и основных назначений аналогична как для бензиновых, так и для дизельных моторов.
Размещаются под капотом в трех точках: В качестве цветовых маркеров, блок предохранителей Мерседес использует 3 варианта окраски: Обеспечивает работу фар включая габариты, поворотникичасов, аварийки, электрики карбюратора, клаксона, схема предохранителей на мерседес w202 кондиционера, контрольных элементов тахометра и спидометрадатчики температуры, водяной насос, подсветку приборов и номерного знака, электросистемы автоматической трансмиссии, а также магнитолы.
Контролирует регулировку электродвигателей передних сидений и рулевой колонки, моторчик отопительного вентилятора, а также обогрев задних стекол.
Нужна схема предохранителей Мерседес В202
Если предохранитель защищает несколько цепей, попробуйте выявить неисправность за счет поочередного схема предохранителей на мерседес w202 его цепей если это возможнопока он снова не перегорит. На Вашем автомобиле всегда должен быть набор запасных предохранителей для всех соответствующих значений тока, который должен быть прикреплен внутри коробки предохранителей на ее дне.
Добавочные реле могут быть установлены в коробке блоков, которая расположена в заднем правом углу моторного отсека или в багажном отделении, перед аккумулятором рис.
Отверните винты крепления облицовки крышки предохранителей и поднимите крышку рис. Если при включении реле Вы услышите щелчок, значит неисправность обусловлена компонентами системы или ее электропроводкой.
Если реле не срабатывает, значит на него не подается основное напряжение или напряжение управления, или же само реле неисправно. Выполните проверку, заменяя реле исправным.
К11
Описание реле
- Реле вентилятора радиатора
- Реле переключателя селектора диапазонов
- Реле CVT
- Реле кондиционера
- Реле клаксона
- Реле увеличения оборотов х.х.
- Реле фар/передних противотуманных фар
- Реле обогревателя заднего стекла
- Реле сигнала
- Реле дополнительного электрооборудования
- Реле зажигания-1
- Реле зажигания-2
- Запасной предохранитель
- Прерыватель
- Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
- Реле E. G. I.
- Реле очистителя заднего стекла
- Реле заднего противотуманного фонаря
- Реле зажигания-3
- Реле заднего противотуманного фонаря (в зависимости от модели)
- Реле вентилятора радиатора-2
* (под приборной панелью со стороны водителя, в зависимости от модели)
Предохранители в салоне
Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо
Вариант 1
Схема
Описание
| F1 | (20 А) Электродвигатель вентилятора кондиционера — отопителя |
| F2 | — |
| F3 | (10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
| F4 | (10А) Реле звукового сигнала |
| F5 | (15А) Реле противотуманных фар |
| F6 | (10А) Система кондиционирования, выключатель запрещения запуска |
| F7 | (7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
| F8 | (10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода |
| F9 | (15А) Очиститель омыватель заднего стекла |
| F10 | (15А) Аудиосистема |
| F11 | (7,5А) Выключатель аварийной сигнализации |
| F12 | (7,5А) Электронный блок управления ABS |
| F13 | (15А) Предохранитель прикуривателя ниссан марч к11 |
| F14 | (10А) Стоп-сигналы |
| F15 | (10А) Выключатель аварийной сигнализации |
| F16 | (10А) Электронный блок управления КПП |
| F17 | (15А) Реле топливного насоса |
| F18 | (10А) Подогреватель сидений |
| F19 | (20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
| F20 | (7,5А) Система управления двигателем, блок управления иммобилайзером |
| F21 | — |
| F22 | (10А) Электронный блок управления SRS |
| F23 | (10А) Очиститель омывательи лобового стекла |
| F24 | (10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
| F25 | (10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
| F26 | (7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
| F27 | — |
| F28 | — |
| F29 | (15А) Реле задержки омывателя фар |
Вариант 2
Фото схема
Обозначение
- 10А Стартер
- 10А Зажигание
- 10А Освещение салона
- 10А Стоп сигналы
- 10А Сигнал
- 15А Противотуманные фары
- 10А Аварийная сигнализация
- 10А Габариты
- 10А Поворотники
- 10А Приборная панель
- 10А АБС
- 10А Электро усилитель руля
- 10А Подушки безопастности
- 10А Двигатель
- 10А Топливный насос
- 10А A/T Control
- 10А Кондиционер
- 15А Электро двигатель печки
- 10А Аудиосистема
- 15А Прикуриватель
- 20А Передние дворники
- 10А Зеркала и задние дворники
- 15А Обогрев заднего стекла
Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.
Предохранители под капотом
Вариант 1
Фотография
Схема
Расшифровка
| F1 | (30А) Блок управления свечами накаливания — дизель |
| F2 | — |
| F3 | (10А) Задние габариты |
| F4 | (15А) Правая фара |
| F5 | (15А) Левая фара |
| F6 | (25А) Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | (15А) Запасной |
| F8 | — |
| F9 | (25А) Электродвигатель вентилятора системы охлаждения |
| F10 | (10А) Запасной |
| F11 | (15А) Кондиционер |
| F12 | (30А) Антиблокировочная система тормозов (ABS) |
| F13 | (30А) Замок зажигания |
| F14 | (25А) Управление двигателем |
| F15 | (65А) Распределение питания аккумуляторной батареи |
Вариант 2
Фотография
Схема
Назначение
| F1 | (40А) Электронный блок управления ABS |
| F2 | (30А) Замок зажигания |
| F3 | (40А) Электронный блок управления ABS |
| F4 | (80А) Распределение питания аккумуляторной батареи |
| F5 | (30А) Электродвигатель вентилятора системы охлаждения |
| F6 | (30А) Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | (30А) Управление двигателем |
| F8 | — |
| F9 | (60А) Блок управления свечами накаливания — дизель |
| F10 | — |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | (10А) Генератор |
| F16 | (10А) Задние габариты |
| F17 | (15А) Левая фара |
| F18 | (15А) Правая фара |
| F19 | (15А) Кондиционер |
