COMPONENT LOCATION — 3 OF 3 — DUAL BATTERY SYSTEM — TDV8 4.4L DIESEL ENGINE AND COLD CLIMATE TDV6 3.0L DIESEL ENGINE VEHICLES

ITEM	DESCRIPTION
1	Jump start terminal — Positive
2	Auxiliary battery
3	Rear Junction Box (RJB)
4	Battery Junction Box (BJB)
5	Power Supply Distribution Box (PSDB)
6	Megafuse
7	Battery Monitoring System (BMS) sensor
8	Primary battery
9	Passenger Junction Box (PJB)
10	Body Control Module/Gateway Module (BCM/GWM) assembly
11	Engine Junction Box (EJB)
12	Auxiliary Junction Box (AJB)
13	Generator
14	Jump start terminal — Ground


OVERVIEW

The primary battery provides power to the Battery Junction Box (BJB) which delivering power to the:

• Body Control Module/Gateway Module (BCM/GWM) assembly
• Passenger Junction Box (PJB)
• Engine Junction Box (EJB)
• Rear Junction Box (RJB)
• Auxiliary Junction Box (AJB)
• Voltage Quality Module (VQM) — Single battery system with auto stop/start system only — All vehicles, except cold climate TDV6 3.0L diesel engine and TDV8 4.4L diesel engine vehicles
• Power Supply Distribution Box (PSDB) — Dual battery system only — TDV8 4.4L diesel engine and cold climate TDV6 3.0L diesel engine vehicles
• Jump start terminal — Positive
• Starter motor and generator.

The junction boxes contain fusible links, fuses, and relays to distribute electrical power to various vehicle systems.

A Battery Monitoring System (BMS) sensor is mounted on the primary battery negative terminal. The BMS sensor is integral with the primary battery ground cable and is controlled by the BCM/GWM assembly.

The auxiliary battery is not equipped with a BMS sensor.

CAUTION:

When connecting a slave power supply to the vehicle, always use the ground terminal stud point on the right side top mount in the engine compartment. Never connect directly to the battery negative terminal, because the BMS sensor can be damaged.

If a new primary battery is fitted to the vehicle, the BMS sensor will require re-calibrating using a Land Rover approved diagnostic equipment. This will also apply if a new auxiliary battery is fitted to TDV8 4.4L diesel and TDV6 3.0L diesel cold climate vehicles.

The BCM/GWM assembly is the main controller of the vehicle body systems. The BCM/GWM assembly contains most of the software required to control the battery charging system and components. The BCM/GWM assembly monitors the components and can store fault related Diagnostic Trouble Codes (DTCs).

The dual battery system is used on TDV8 4.4L diesel engine and TDV6 3.0L diesel engine vehicles in cold climate markets with or without stop/start system. The dual battery system prevents the vehicle electrical systems from being subjected to undesirably low voltages during repeated engine restarts. If the electrical systems are subject to low voltages the user may notice degraded performance of components and systems. In this case incorrect fault Diagnostic Trouble Codes (DTCs) may be stored.

The dual battery system switches the auxiliary battery in parallel with the primary battery if:

• The ambient temperature falls below a certain threshold
• The state of charge of the primary battery falls below a certain level.

Thereby the auxiliary battery is able to assist the primary battery in cranking the car at a suitable speed to provide a start.

Monitoring of the primary and auxiliary battery condition is controlled by the BCM/GWM assembly and the BMS sensor.

DUAL BATTERY SYSTEM — TDV8 4.4L DIESEL ENGINE AND COLD CLIMATE TDV6 3.0L DIESEL ENGINE VEHICLES

The dual battery system on vehicles with an auxiliary battery, allows both batteries to be connected in parallel. The dual battery system provides increased amperage to the starter motor for efficient starting in cold climates. The auxiliary battery assists the primary battery in operating the starter motor to crank the engine at a sufficient speed for efficient starting.

In addition, the auxiliary battery supplies the sensitive loads when the auto stop/start is active.

The PSDB connects or isolates the batteries on receipt of Local Interconnect Network (LIN) bus information from the Body Control Module/Gateway Module (BCM/GWM) assembly.

Dual Battery System — Primary and Auxiliary batteries — Normal state (Engine Running)

Основные предохранители автомобиля

Автомобиль Range Rover Sport 2014 оснащен рядом предохранителей, отвечающих за защиту различных систем автомобиля от перегрузок и коротких замыканий.

Основные предохранители автомобиля находятся в блоке предохранителей, который расположен в салоне автомобиля, обычно под щитом приборов или рядом с батареей.

Среди основных предохранителей автомобиля Range Rover Sport 2014 можно выделить следующие:

• Предохранитель системы зажигания — отвечает за защиту системы зажигания автомобиля от перегрузок и коротких замыканий. Его перегорание может привести к невозможности зажигания двигателя.
• Предохранитель стартера — защищает стартер автомобиля от перегрузки. Если стартер не работает, возможно, его предохранитель перегорел.
• Предохранители освещения — отвечают за защиту систем освещения автомобиля от перегрузок и коротких замыканий.
• Предохранитель системы кондиционирования — защищает систему кондиционирования автомобиля от перегрузки и короткого замыкания.
• Предохранители системы аудиосистемы — отвечают за защиту аудиосистемы от перегрузок и коротких замыканий.

Для замены предохранителей необходимо использовать предохранители с такими же характеристиками, как у сгоревших. Информацию о требуемых характеристиках можно найти в руководстве по эксплуатации автомобиля или на корпусе предохранителя.

Замена предохранителей производится следующим образом: вынимается сгоревший предохранитель из гнезда и вставляется новый предохранитель с такими же характеристиками.

2016 г.

Предохранители в блоке предохранителей моторного отсека (2016 г.)

Номер	Амперы	Описание
1	—	—
2	—	—
3	—	—
4	—	—
5	—	—
6	—	—
7	—	—
8	5	Модуль антиблокировочной тормозной системы (ABS)
9	25	Омыватель лобового стекла;

Омыватель заднего стекла

10 15 Передние противотуманные фары

11 15 Рог

12 30 Насос омывателя фар

13 30 Насос омывателя фар

14 25 Омыватель лобового стекла;

Омыватель заднего стекла.

15 15 Охлаждение с наддувом

16 10 DEF (только дизельное топливо);

Вентилятор охлаждения двигателя (только бензин).

17 5 Система управления двигателем

18 20 Система управления двигателем (только бензин)

19 15 Система управления двигателем

20 25 Система управления двигателем

21 20 Система управления двигателем (только бензин);

DEF (только дизельное топливо).

22 10 Система управления двигателем;

Вентилятор охлаждения двигателя (только бензин).

23 10 Система управления двигателем (только дизель);

Обнаружение течи топливного бака (только бензин)

24 15 Система управления двигателем

25 10 Система управления двигателем (только дизель)

26 — —

27 — —

28 — —

29 5 Система управления двигателем (только бензин);

Управление электричеством стартера.

30 — —

31 — —

32 5 Адаптивная система левого переднего освещения (AFS)

33 — —

34 5 AFS справа

35 5 Регулировка положения фар

36 5 Система управления двигателем (только бензин)

37 — —

38 — —

39 — —

40 15 Передача инфекции;

Переключатель реакции местности;

41 — —

42 — —

43 — —

44 — —

45 — —

46 — —

47 — —

48 — —

49 — —

50 10 Система управления двигателем

51 10 охлаждение двигателя

52 — —

53 — —

54 — —

55 — —

56 — —

57 — —

58 — —

59 — —

60 — —

Распределение предохранителей в блоке предохранителей в салоне (2016)

Номер	Амперы	Описание
1	20	Передний прикуриватель
2	20	Разъем для аксессуаров сзади
3	20	Разъем для аксессуаров сзади
4	10	Стеклоочиститель с подогревом
5	10	Выпускной регулирующий клапан
6	—	—
7	—	—
8	—	—
9	—	—
10	20	Панорамная крыша
11	25	Выключатели левой задней двери
12	20	Панорамная крыша
13	5	Полевой ответ
14	—	—
15	—	—
16	—	—
17	—	—
18	30	Переключатели пассажирского сиденья
19	—	—
20	—	—
21	10	Классная коробка
22	—	—
23	20	Пассажирское место
24	25	Выключатели двери водителя;

Мягкое закрытие водительской двери.

25 15 Активное прохождение поворотов

26 10 Переключатели сиденья переднего пассажира

27 5 Система контроля давления в шинах (TPMS);

Верхняя консоль спереди.

28 20 Водительское место

29 25 Выключатели правой задней двери

30 20 Панорамная крыша

31 — —

32 — —

33 30 Водительское место

34 25 Выключатели двери пассажира;

Мягкое закрытие пассажирской двери.

35 5 Переключатель педали тормоза

36 — —

37 — —

38 — —

39 — —

40 — —

41 5 Телематика

42 — —

43 10 Рулевое колесо с подогревом

44 10 Модуль рулевого колеса

45 5 Кнопки на сенсорном экране;

Кондиционер в задней части салона.

46 15 Отопление и вентиляция

47 — —

48 — —

49 5 Иммобилайзер автомобиля

50 — —

51 — —

52 — —

53 — —

54 5 Диагностический разъем

55 10 Приборная доска

56 10 Отопление и вентиляция

Распределение предохранителей в блоке предохранителей багажного отделения (2016)

Номер	Амперы	Описание
1	—	—
2	—	—
3	—	—
4	—	—
5	15	Задняя консоль
6	—	—
7	—	—
8	—	—
9	15	Переключатели сиденья водителя и переднего пассажира
10	25	Подогрев сидений водителя и переднего пассажира
11	—	—
12	25	Подогрев задних сидений
13	15	Задние сиденья;

Переключатели на задних сиденьях;

Подставка для ног заднего сиденья;

14 — —

15 15 Розетка прицепа

16 — —

17 20 Центральная розетка для аксессуаров

18 20 Розетка для аксессуаров багажного отделения

19 20 Более легкий

20 30 Обогрев заднего стекла

21 — —

22 15 Встроенная панель управления

23 10 Приборная доска

24 20 Розетка для аксессуаров багажного отделения

25 20 Дополнительная розетка

26 2 Задняя камера

27 10 Монитор слепых зон (BSM);

Помощь при парковке;

Зеркало заднего вида;

28 10 Индикация на лобовом стекле (HUD)

29 5 Адаптивный круиз-контроль (ACC)

30 10 Жидкость для выхлопных газов дизельных двигателей (DEF)

31 — —

32 5 Мониторинг аккумуляторов

33 5 Мониторинг батареи

34 30 Подставка для ног заднего сиденья

35 15 Задняя консоль

36 5 Задний дифференциал

37 20 Водительское место

38 — —

39 30 Откидные боковые подножки

40 — —

41 5 Задняя консоль

42 20 Подставка для ног заднего сиденья

43 — —

44 15 Задний стеклоочиститель

45 15 Система управления двигателем;

46 30 Топливная система

47 15 Топливная система

48 20 Пассивная блокировка

49 10 Дверь багажника открывается жестом

50 15 Развлекательная система

51 15 Развлекательная система

52 10 Портативные СМИ

53 10 Портативные СМИ

54 15 Розетка прицепа

55 15 Приостановка

56 10 Система пневматической подвески

57 5 Пассивная блокировка

58 20 Сиденье переднего пассажира

59 5 Система пневматической подвески

60 30 DEF

Предохранители автомобиля Range Rover Evoque (L538)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Ленд Ровер.

Не допускайте попадания влаги в блок предохранителей при снятой крышке и ставьте крышку на место при первой возможности.

Моторный отсек доступ к блоку предохранителей:

1. Удалите два пластиковых фиксатора.
2. Потяните трубу вверх, чтобы отсоединить ее от воздуховода.
3. Отожмите фиксаторы. Теперь блок предохранителей можно открыть.

Номера и расположение предохранителей в моторном отсеке показаны на внутренней стороне крышки блока предохранителей. Салон — доступ к блоку предохранителей. Имеется две крышки.

1. Для доступа к верхней части откройте перчаточный ящик и снимите панель обшивки перчаточного ящика. На панели наклеено изображение защищаемых цепей и расположение предохранителей.
2. Для доступа к нижней части снимите нижнюю панель.

Багажное отделение — доступ к блоку предохранителей:

1. Снимите левую панель облицовки багажного отделения. На панели наклеено изображение защищаемых цепей и расположение предохранителей.

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

• Перед заменой предохранителя всегда выключайте зажигание и соответствующую электрическую цепь.
• При замене устанавливайте предохранители номинала и типа, разрешенного Land Rover, или предохранители с соответствующими характеристиками. Использование неподходящего предохранителя может привести к повреждению системы электрооборудования автомобиля, что, в свою очередь, может вызвать пожар.
• Если после замены новый предохранитель перегорает, следует проверить систему у дилера в авторизованной мастерской компании.

Примечание: Land Rover рекомендует, чтобы замену реле выполняли только квалифицированные специалисты.

Пинцет для извлечения предохранителей находится в блоке предохранителей в салоне. Возьмитесь пинцетом за верхнюю часть предохранителя и выньте его. Обрыв нити в корпусе предохранителя указывает на то, что предохранитель перегорел и нуждается в замене.

В блоке предохранителей в салоне имеется несколько запасных предохранителей. Подробную информацию см. на наклейке в блоке предохранителей.

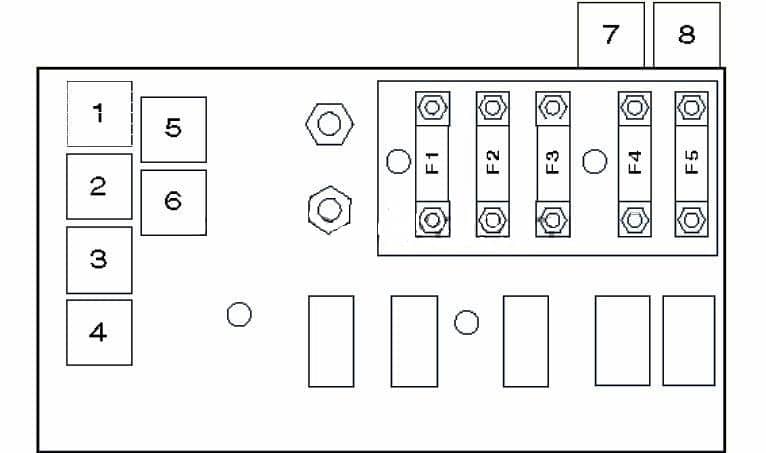

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

Предохранители системы аудио

В автомобиле Range Rover Sport 2014 года есть отдельные предохранители, отвечающие за работу системы аудио. Эти предохранители защищают различные компоненты аудиосистемы от повреждений и перегрузок, обеспечивая безопасную работу и качественное воспроизведение звука.

Ниже приведена таблица с указанием расположения и функций всех предохранителей, связанных с системой аудио в автомобиле Range Rover Sport 2014:

Номер предохранителя	Функция
Ф6	Предохранитель усилителя аудиосистемы
Ф7	Предохранитель сабвуфера аудиосистемы
Ф9	Предохранитель радиоприемника
Ф39	Предохранитель модуля управления аудиосистемы

В случае возникновения проблем с системой аудио, рекомендуется проверить состояние указанных предохранителей. Если предохранитель перегорел, необходимо заменить его на предохранитель того же типа и номинала. При постоянном перегорании предохранителей рекомендуется обратиться к сервисному центру для диагностики и ремонта системы аудио.

Password for spontaneous support

Random password

The random password is shown on the Remote Control tab of your TeamViewer application. This password is meant for spontaneous support sessions.

You can choose in the advanced options whether or when you would like TeamViewer to generate a new random password for incoming sessions (See: ).

If you give your TeamViewer ID and the password shown underneath your ID to another person, this person will be able to connect to your device. As soon as the random password changes the person cannot access your device any longer until you give him the newly generated password.

Hint: Only allow persons you trust to remote control your device. Never give people you do not know or trust your TeamViewer ID nor password. We advise TeamViewer users to be careful with unsolicited phone calls and to not grant access to your PC to anyone you do not know or trust.

If you would like to change the random password manually you can hover with the mouse over the password field and a circle-arrow appears. Click the arrow to choose between the following options:

1. Create new random password
2. Copy random password to clipboard
3. Set personal password

BATTERY MONITORING SYSTEM SENSOR

When the ignition is off (power mode 0), the Battery Monitoring System (BMS) sensor records the primary battery state of charge.

If the battery state of charge falls by 7 % from the critical start point, the BMS sensor will start to monitor the battery for five minutes. The BMS sends a ‘Warning’ message on the Local Interconnect Network (LIN) bus to the Body Control Module/Gateway Module (BCM/GWM) assembly. The BMS sensor will determine that the control modules are still ‘awake’ if the battery charge has continued to fall below 50 %. When this occurs the BMS sensor sends a ‘Shut down’ message on the LIN bus to the BCM/GWM assembly. The BCM/GWM assembly then transmits a ‘Shut down’ message on the Controller Area Network (CAN) buses to all control modules, requesting them to shut down.

The BMS sensor will monitor the battery state of charge for a further 15 minutes. The BMS sensor determine if the battery state of charge is still dropping due to the quiescent drain current. The BMS sensor sends a ‘Power Disconnect’ signal to the BCM/GWM assembly on the LIN bus. The BCM/GWM assembly then sends a signal to the Rear Junction Box (RJB) to open its internal relays. When the relays are open, the power supply from the battery to non-critical control modules is removed. The non-critical control modules are any modules associated with the infotainment system and also the climate control system.

The use of the LIN bus communication provides that no other control modules are ‘woken’ during this process. If CAN bus communication was used, all modules on the CAN bus would be woken by the message.

The BCM/GWM assembly contains most of the software required to control the battery charging system and components. The BCM/GWM assembly monitors the components and the status of the stop/start system, and can store fault related Diagnostic Trouble Codes (DTCs). The BCM/GWM assembly contains the Intelligent Power Management System (IPMS). The BMS software is contained within the BMS sensor and communicates with the IPMS on the LIN bus. The IPMS uses information from the BMS in order to determine the condition of the batteries.

The BCM/GWM assembly software will monitor the state of charge of the battery and will determine when an auto stop/start event can occur. It can also intervene to maintain vehicle systems by keeping the engine running or initiating a restart. For example, climate control system requirements or request for restart from the Powertrain Control Module (PCM). A brake pressure signal is received from the PCM which will indicate to the BCM/GWM assembly that an engine restart is required. The foot brake pedal is operated by the driver.

A = PRIMARY BATTERY/GENERATOR SUPPLY: B = AUXILIARY BATTERY CHARGING: C = PRIMARY BATTERY CHARGING.

ITEM	DESCRIPTION
1	Starter motor / Tandem Solenoid Starter (TSS) motor
2	Generator
3	Primary battery
4	Power and engine management system loads
5	Power Supply Distribution Box (PSDB)
6	Battery 1 connection on Power Supply Distribution Box (PSDB) — Connected
7	Battery 2 connection on Power Supply Distribution Box (PSDB) — Disconnected
8	Battery 2 connection on Power Supply Distribution Box (PSDB) — Connected
9	Auxiliary battery
10	Sensitive loads

When the engine is running, all electrical systems are powered from the primary battery and the generator. The BCM/GWM assembly and the Power Supply Distribution Box (PSDB) communicate via the LIN bus, and the PSDB isolates the auxiliary battery from the system.

The BCM/GWM assembly monitors the state of charge of both the primary and auxiliary batteries. The BCM/GWM assembly provides that sufficient voltage is available for the next auto stop/start engine start. The BCM/GWM assembly can apply charging to the auxiliary battery via the PSDB, if it is required. If the charging of auxiliary battery is necessary, the PSDB connects the auxiliary battery, and the generator starts to charge it.

Dual Battery System — Primary and Auxiliary Batteries in Parallel for Starting

BATTERY MONITORING SYSTEM SENSOR SELF CALIBRATION

The Battery Monitoring System (BMS) sensor periodically initiates a self-calibration routine. To self-calibrate, the BMS charges the primary battery to its full condition.

NOTE:

If the vehicle is only driven for short periods the charging process could take a number of days to complete.

When the primary battery is fully charged the system then resumes normal charging control. The optimum level of charge will be between 12.6 V and 15 V, depending on primary battery condition, temperature and loading.

The BMS sensor also monitors the primary battery condition with the engine switched off. If a low voltage condition is detected the BMS sensor can request the infotainment system is switched off to protect primary battery voltage.

Предохранители системы зажигания

В Range Rover Sport 2014 года используется современная и надежная система зажигания, которая обеспечивает стабильную работу двигателя. Для защиты этой системы от повреждений и коротких замыканий предусмотрены специальные предохранители.

Система зажигания включает в себя несколько ключевых компонентов, таких как катушки зажигания, свечи зажигания и электронный блок управления. Для каждого из этих компонентов предусмотрен отдельный предохранитель, который обеспечивает защиту от перегрузок и коротких замыканий.

В случае, если возникает проблема с системой зажигания, необходимо проверить состояние всех предохранителей, связанных с данной системой. Для этого можно воспользоваться списком предохранителей, который находится в салоне автомобиля или в инструкции по эксплуатации.

Если предохранитель сгорел, необходимо заменить его на новый предохранитель того же типа и номинала

При этом следует обратить внимание на состояние остальных предохранителей и проводку, чтобы исключить возможность повторного перегорания предохранителя

Важно помнить, что замена предохранителя — это временное решение проблемы и не решит основную причину возникновения неисправности. Поэтому рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта системы зажигания

Предохранители электронных систем

Range Rover Sport 2014 оснащен множеством электронных систем, которые нуждаются в надежной защите от перегрузок и коротких замыканий. Для этого в автомобиле установлены специальные предохранители, которые обеспечивают безопасное функционирование всех электронных компонентов.

Предохранители электронных систем находятся в специальной панели, расположенной в салоне автомобиля. Каждый предохранитель отвечает за определенную электронную систему.

Вот некоторые ключевые предохранители и их предназначение:

— Предохранитель №15 (5А) — Зарядное устройство портативных устройств.

— Предохранитель №32 (10А) — Кофр для напитков.

— Предохранитель №55 (5А) — Мультимедийная система.

— Предохранитель №72 (7.5A) — Информационно-развлекательная система.

— Предохранитель №88 (20A) — Климат-контроль.

Если возникла проблема с какой-либо электронной системой, первым делом рекомендуется проверить состояние соответствующего предохранителя. Для этого можно воспользоваться специальной диагностической схемой предохранителей, которая находится в руководстве по эксплуатации автомобиля или прямо на панели с предохранителями.

Если предохранитель сгорел, его следует заменить на предохранитель того же номинала

Важно не заменять предохранитель на более высокий номинал, так как это может привести к перегрузке системы и повреждению электронных компонентов

Использование предохранителей электронных систем — это важный аспект поддержания функциональности Range Rover Sport 2014 и обеспечения безопасности всех пассажиров и автомобиля в целом.

Предохранители системы сигнализации

Система сигнализации в Range Rover Sport 2014 защищена специальными предохранителями, которые предотвращают повреждение электрической системы в случае короткого замыкания или перегрузки

Важно знать, где находятся предохранители и какие функции они выполняют

Предохранитель №1

Первый предохранитель системы сигнализации находится в блоке предохранителей в салоне автомобиля. Данный предохранитель защищает основные компоненты системы сигнализации, такие как центральный блок управления, датчики движения и сирена. Если предохранитель перегружается или выходит из строя, система сигнализации может быть выключена или функционировать неправильно.

Предохранитель №2

Второй предохранитель системы сигнализации находится в блоке предохранителей в моторном отсеке автомобиля. Этот предохранитель защищает вспомогательные компоненты системы сигнализации, такие как датчики открытия дверей, замки и антенна. Если предохранитель выходит из строя, некоторые функции системы сигнализации могут быть недоступны.

Примечание: Перед заменой предохранителей системы сигнализации убедитесь, что зажигание выключено и электрические устройства отключены. Используйте только предохранители соответствующей номинальной мощности и типа.

Если вы заметили, что система сигнализации не работает или функционирует неправильно, рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

Предохранители системы обогрева

Система обогрева в автомобиле Range Rover Sport 2014 защищается предохранителями, которые предотвращают перегрев и повреждение компонентов системы. В таблице ниже приведена информация о предохранителях, которые отвечают за обогрев различных узлов автомобиля.

• Предохранитель 1: Защищает систему обогрева заднего стекла. Номинал — 15А.
• Предохранитель 2: Защищает систему обогрева передних сидений водителя и пассажира. Номинал — 20А.
• Предохранитель 3: Защищает систему обогрева зеркал сзади. Номинал — 10А.
• Предохранитель 4: Защищает систему обогрева задних сидений. Номинал — 20А.
• Предохранитель 5: Защищает систему обогрева лобового стекла. Номинал — 30А.

Предохранители системы обогрева следует периодически проверять на предмет перегорания и заменять при необходимости. Рекомендуется использовать предохранители того же номинала, который указан на старом предохранителе или в руководстве по эксплуатации автомобиля.

Предохранители и реле Range Rover 2

Рассмотрены автомобили 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Блок предохранителей и реле в моторном отсеке Рендж Ровер 2.

Схема расположения предохранителей и реле в блоке.

Расшифровка предохранителей и реле.

(60A) Предохранитель Maxi- Часы, комбинация приборов, аудиосистема, лампы подсветки проема двери, электронный блок управления двигателем, блок управления раздаточной коробкой, многофункциональный блок управления

(30A) Предохранитель Maxi — Пневмоподвеска, реле стартера

(40A) Предохранитель Maxi- насос ABS

(60A) Предохранитель Maxi — Аудиосистема, лампы освещения салона, противоугонная система, замок задней двери, косметические зеркальца, разъем электрооборудования прицепа, многофункциональный блок управления

(60A) Предохранитель Maxi- Центральный замок, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях, электропривод сидений, многофункциональный блок управления

Реле 1 вентилятора отопителя

Реле 2 электродвигателя вентилятора отопителя

Реле прерывистого режима работы очистителя лобового стекла

Реле очистителя/омывателя фар

Реле 1 электродвигателя вентилятора конденсатора кондиционера

Реле 2 электродвигателя вентилятора конденсатора кондиционера

Реле основных цепей зажигания

Реле электронного блока управления двигателем

FREQUENTLY ASKED QUESTION

Where is a wiring diagram utilized?

Wiring diagrams are primarily utilized when attempting to reveal the connection system in a circuit. It is majorly utilized by building organizers, designers, and electricians to provide the wiring connections in a structure, a room, and even a simple gadget.

Why is wiring diagram important?

It shows the components of the circuit as simplified shapes, and how to make the connections between the devices. A wiring diagram generally offers more info about the relative position and plan of devices and terminals on the devices.

What should a schematic include?

Schematics need to include the total description and locations of all constructing code elements, such as the heating/ventilation/air conditioning (also referred to as HVAC), pipes, and electrical systems. Nevertheless, schematic designs are just a basic layout to interact a design scheme to the owner.

Is AWG aluminum or copper?

The AWG standard consists of copper, aluminum and other wire products. Typical home copper wiring is AWG number 12 or 14. Telephone wire is typically 22, 24, or 26. The higher the gauge number, the smaller the size and the thinner the wire.

Can you touch a live black wire?

If you can be found in contact with an energized black wire– and you are likewise in contact with the neutral white wire– current will pass through your body. You will receive an electrical shock. You will get a shock if you touch 2 wires at different voltages at the same time.

What is an architectural wiring diagram?

Architectural wiring diagrams show the approximate locations and interconnections of receptacles, lighting, and permanent electrical services in a building.

How are wiring diagrams read?

The electrical schematics read from left to right, or from top to bottom. This is necessary to get right, as the signal direction indicates the flow of current in the circuit. It is then easy for a user to understand when there is a change in the course of the circuit.

How do you check out electrical wire numbers?

An electrical cable is categorized by 2 numbers separated by a hyphen, such as 14-2. The very first number represents the conductor’s gauge; the second represents the variety of conductors inside the cable. For example, 14-2 has two 14-gauge conductors: a hot and a neutral.

How do you read wire size charts?

Wire gauges range from low numbers to high numbers, with smaller numbers referring to smaller diameters and larger numbers representing larger diameters. AWG 4 is 0.2043 inches in size, and AWG 40 is. 0031 inches in diameter.

How is wire numbered?

American Wire Gauge (AWG) is the standard way to represent wire size in The United States and Canada. In AWG, the larger the number, the smaller the wire diameter and thickness. The largest standard size is 0000 AWG, and 40 AWG is the smallest basic size.

Why do we need wiring diagrams?

A wiring diagram is often utilized to fix problems and to make certain that all the connections have actually been made which everything exists.

Are all wiring diagrams the same?

Wiring diagrams may follow different requirements depending upon the country they are going to be used. They might have various layouts depending on the company and the designer who is designing that. They also might be drawn by different ECAD software application such as EPLAN or AutoCAD electrical.

What is the schematic format?

A schematic, or schematic diagram, is a representation of the components of a system using abstract, graphic symbols instead of realistic images.

What is the distinction in between a schematic and wiring diagram?

A wiring diagram is a generalized pictorial representation of an electrical circuit. The elements are represented using simplified shapes in wiring diagrams.

How do you read car wiring diagrams?

An auto wiring diagram is a map. To read it, recognize the circuit in question and starting at its power source, follow it to the ground. Utilize the legend to comprehend what each symbol on the circuit suggests.

GENERAL EQUIPMENT

EQUIPMENT NAME
Transmission jack


REMOVAL

WARNING:

This procedure can only be carried out after the vehicle has been decommissioned, by an approved person.

NOTE:

Some variation in the illustrations may occur, but the essential information is always correct.

1. 1. Decommission the vehicle.
      Refer to:Hybrid Electric Vehicle Power Down/Up(414-01 Battery, Mounting and Cables, General Procedures).

1. 1. Refer to:Cooling System Draining and Vacuum Filling(303-03A Engine Cooling — TDV6 3.0L Diesel /TDV6 3.0L Diesel — Gen 1.5/TDV6 3.0L Diesel — Gen 2, General Procedures).

1. 1. Refer to:Air Conditioning System Recovery, Evacuation and Charging(412-00 Climate Control System — General Information, General Procedures).

1. 1. NOTE:

      RH side only.

      Refer to:Rear Rocker Panel Moulding(501-08 Exterior Trim and Ornamentation, Removal and Installation).

1. 1. NOTE:

      RH side only.

1. 1. CAUTION:

      Be prepared to collect escaping coolant.

1. 1. CAUTION:

      Make sure that the area around the component is clean and free of foreign material.

1. 1. CAUTION:

      Make sure that the area around the component is clean and free of foreign material.

1. 1. CAUTION:

      Make sure that the area around the component is clean and free of foreign material.

1. 1. CAUTION:

      Remove and discard the O-ring seals.

1. 1. NOTE:

      Loosen the bolt, but do not fully remove.

1. 1. Install the retaining bolts finger tight.

1. 1. WARNING:

      Secure the battery cradle to the transmission jack.

      General Equipment:

1. 1. NOTE:

      Do not disassemble further if the component is removed for access only.

      Using the transmission jack, lower and remove the battery cradle assembly.

1. 1. CAUTION:

      Be prepared to collect escaping coolant.

1. NOTE:

   This step requires the aid of another technician.
