Предохранители и реле toyota caldina (t240), 2002

Готовимся к замене

В принципе процесс замены жидкости в двигателе Тойоты Короллы не является особо трудоемким. Главное — это знать азы в целом и правильно выполнять все действия, описанные в инструкции, чтобы все сделать правильно. Итак, рассмотрим по порядку все вопросы, которые могут вас заинтересовать.

Какой ММ нужно лить?

Разумеется, транспортные средства иностранного производства должны быть качественно обслужены, чтобы всегда быть на ходу. И Тойота Королла не является исключением. В двигатель этого автомобиля должно быть залито исключительно качественное моторное масло, о чем производитель предупреждает в сервисном мануале.

Качественной жидкостью является не что иное, как оригинальное моторное масло для двигателей Тойота Королла. Оно так и называется — «Toyota motor oil». Если в автомагазинах вашего города таких расходных материалов нет, то мы можем порекомендовать вам приобрести жидкость у официального дилера или сделать заказ в интернете.

Сколько лить?

Объемы двигателей Тойота Королла составляют около 4.2 литра, в зависимости от года выпуска и комплектации. Но однозначно ответить на этот вопрос нельзя. Вам следует ориентироваться по количеству слитой отработанной жидкости, чтобы знать, сколько конкретно заливать в мотор своего авто.

Или же почитайте инструкцию по эксплуатации своего транспортного средства. Обычно в мануале производитель указывает объем двигателя внутреннего сгорания, чтобы владельцы могли ориентироваться, сколько нужно масла. В любом случае, чтобы высчитать наиболее точный объем, то вам потребуется сервисная книжка. Но в среднем в двигатели Тойота Королла входит не мене 4.2 литра.

Когда нужно менять?

Такой вопрос приходил каждому владельцу Тойоты Короллы. В принципе, здесь сроки замены жидкости такие же, как и на других транспортных средства. В среднем замену моторного масла на Тойота Королла следует осуществлять не реже 10 тысяч километров пробега.

Если вы используете некачественный расходный материал для двигателя или почувствовали, что двигатель стал не так работать, как раньше, то периодичность замены можно снизить. Замену можно осуществить и через 5 тысяч километров пробега.

Блок в салоне

В салоне блок предохранителей находится под панелью приборов со стороны водителя за защитной крышкой.

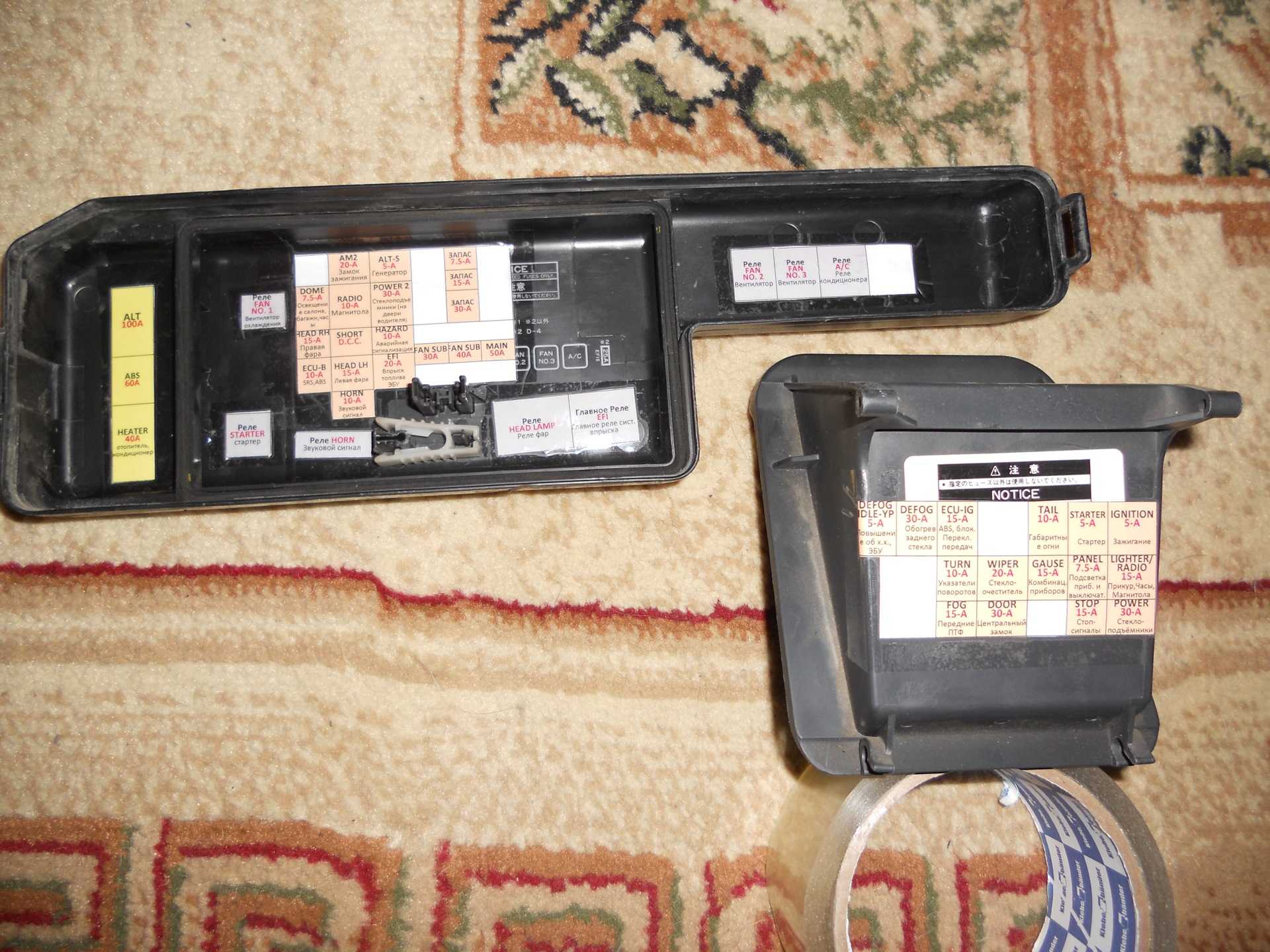

Пример схемы с крышки блока

Схема

Описание

1	5А DEFOG / IDLE-UP – Система повышения частоты вращения холостого хода, электронный блок управления двигателем
2	30А DEFOG – Обогреватель заднего стекла
3	15А ECU — IG – Анти блокировочная система тормозов, система блокировки переключения передач
4	10А TAIL – Передние и задние габариты, подсветка номерного знака
5	5А STARTER – Стартер, блок управления двигателем
6	5А IGNITION – Зажигание, Электронный блок управления двигателем
7	10А TURN – Указатели поворотов
8	20А WIPER – Стеклоочистители и омыватели
9	15А METER – Комбинация приборов
10	7,5А PANEL – Подсветка комбинации приборов и выключателей
11	15А LIGHTER / RADIO – Электропривод боковых зеркал, прикуриватель, часы, магнитола
12	15А FOG – Передние противотуманные фары
13	30А DOOR – Центральный замок
14	15А STOP – Стоп-сигналы

С обратной стороны блока могут крепится некоторые реле.

• Главное силовое реле
• Реле габаритов
• Реле обогревателя заднего стекла

Отдельно, ближе к левой стоке  могут крепится некоторые дополнительные предохранители.

Схема

Назначение

1. 15A FR DEF – Обогрев щёток стеклоочистителя
2. 15А ACC SOCKET – Дополнительные розетки

А в панели с левой стороны: 1 20A F/HTR – Подогрев топлива

Демонтаж и замена автомата

Демонтаж и замена автопредохранителя проводится при снятой клемме аккумулятора, с помощью пинцета. Основная задача водителя состоит в том, чтобы выбрать нужные комплектующие, соответствующие требованиям к электросхеме, а также в замене при отключенном бортовом питании.

Проводится в следующей последовательности:

• отключаются все устройства;
• отключается аккумулятор;
• проводится замена автопредохранителя с помощью пинцета;
• подключается питание.

Данные меры многие водители считают чрезмерными, но лучше позаботиться о безопасности, особенно это касается новичков. После отключения аккумулятора может понадобиться повторная активация девайса. Проблема той же Авенсис в том, что при каждом отключении питания требуется новый ERC-код, то есть разблокировка автомагнитолы.

Услуга стоит на СТО около 300 рублей, поэтому предохранители нужно менять либо во включенной сети, предварительно отключив приборы, или же возложить эту обязанность на СТО. Так что узнать, где находится автопредохранитель можно, но в результате замены возникает еще ряд проблем.

• Реле стартера на мерседес 124 где находится

• Стартер ст117а куда подходит

• Замена спидометра ваз 2114 своими руками

• Датчик температуры наружного воздуха гранта где находится

• Стартер тойота старлет где находится

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей может состоять из двух или трех блоков предохранителей, в зависимости от конструкции и комплектации.

Схема блока предохранителей

Распределение предохранителей в моторном отсеке

№	Имя	Сила тока	Описание
1	A / F HTR	25А	Датчик A/F
2	ETCS	10А	Двигатель 2AZ-FE: система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива
3	A / C	10А	Кондиционер
4		10А	Запасной предохранитель
5		15А	Запасной предохранитель
6		30А	Запасной предохранитель
7	ALT-S	5A	Система зарядки
8	HEAD_RH (HI) или HEAD_RH (UPR) или HEAD (RH)	20А	Правая фара (дальний свет)
9	EFI	15A / 20A	Многотопливный впрыск / система последовательного многотопливного впрыска (1MZ-FE: 15A; 2AZ-FE: 20A)
10	Звук рожка	10А	Звук клаксона, противоугонная система
11	Опасность	15А	Аварийные мигалки
12	AM2	30А	Датчики и приборы, система подушек безопасности SRS, преднатяжители ремней безопасности, система распределенного впрыска топлива/последовательная система распределенного впрыска топлива, предохранитель IGN и ST
13	TEL	5A	Нет схемы
14	HEAD_LH (HI) или HEAD_LH (UPR) или HEAD (LH)	20А	Левая фара (дальний свет)
15	Радио 1	20А	Аудиосистема
16	Купол	7.5A	Противоугонная система, система дневных ходовых огней, часы, беспроводная система дистанционного запирания, освещение замка зажигания, персональное освещение, освещение багажного отделения, люк с электроприводом, освещение салона, освещение в зеркале заднего вида, освещение дверей, система электрического запирания дверей, внутренняя лампа вежливости
17	BUD-B	10А	Круиз-контроль, антиблокировочная тормозная система, система подушек безопасности SRS, преднатяжители ремней безопасности
18	ДРЛ № 2	5A	Система дневных ходовых огней № 2 5A: Система дневных ходовых огней.
19	H-LP_LH (LWR)	10А	Левая боковая фара (косой луч)
20	H-LP_RH (LWR)	10А	Фара справа (косой луч)
39	CDS	30А	Электрический охлаждающий вентилятор
40	RDI	30А	Электрические вентиляторы охлаждения
41	Основной бизнес	40А	Предохранители “HEAD RH (UPR)” или “HEAD (RH)”, “HEAD LH (UPR)” или “HEAD (LH)”, “H-LP LH (LWR)”, “H-LP RH (LWR)”
42	HTR	50А	Предохранители “AM1” и “A/C”.
43	T-STK	30А	Система управления складной крышей, система управления стеклоподъемниками
47	ALT	100A	Предохранители “RDI” и “CDS
48	FL ABS	60А	Антиблокировочная тормозная система

Блок предохранителей №2 в салоне Toyota Land Cruiser Prado 90 / 95

Блок предохранителей №2 расположен в салоне автомобиля в передней панели, слева от рулевой колонки за декоративной пластиковой крышкой. Для доступа к предохранителям блока нужно снять крышку потянув на себя.

Вариант исполнения 1 лицевая сторона блока №2

В блоке №2 находится предохранитель розетки прикуривателя под номером 2

Таблица с описанием назначения предохранителей блока №2 лицевая сторона

номер на схеме	Обозначение потребителя	Номинал предохранителя в А.	Назначение потребителя
1	SEAT-HTR	15	Подогрев сидений
2	CIG	15	Прикуриватель, антенна, аудио система, зеркала с электроприводом, центральный блок подушек безопасности
3	ECU-B	15	Задний противотуманный свет, ABS, центральный замок
4	DIFF	20	Полный привод
5	TURN	10	Указатели поворота, аварийная сигнализация
6	GAUGE	10	Комбинация приборов, лампы заднего хода, генератор, реле заднего отопителя, индикатор ABS, индикатор круиз-контроля, дополнительные приборы, полный привод, датчик дополнительного топливного бака, блокировка селектора коробки передач, силовое реле, обогрев заднего стекла (реле, выключатель), индикатор непристегнутого ремня, освещение в дверях, переключатель нейтрали
7	ECU-IG	15	Антенна, ABS, круиз-контроль, блок управления гаражными воротами, обогрев зеркал (выключатель, реле)
8	WIPER	20	Стеклоочиститель и омыватель, задний стеклоочиститель и омыватель
9	IGN	7.5	Центральный блок подушек безопасности, реле EFI, индикатор заряда аккумулятора, компьютер транспондера ключа, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предпусковой подогреватель, карбюратор (3RZ-F)
10	POWER	30	Сиденья с электроприводом, интегрированное реле (центральный замок), стеклоподъемники, люк
Реле
R1	Интегрированный модуль реле

Вариант исполнения №1 обратная сторона блока №2

Таблица с описанием назначения реле блока №2 обратная сторона

Номер на схеме	Назначение потребителя
R1	Звуковой сигнал
R2	Указатели поворота (аварийная сигнализация)
R3	Силовое реле (стеклоподъемники, люк, сиденья)
R4	Обогрев заднего стекла

Вариант исполнения №2 лицевая сторона блока №2

Таблица с описанием назначения предохранителей блока №2 лицевая сторона

Номер на схеме	Обозначение потребителя	Номинал предохранителя в А.	Назнчение потребителя
1	ACC	15	Прикуриватель, аудио система, часы, кондиционер, зеркала с электроприводом, индикатор не пристегнутого ремня, центральный блок подушек безопасности
2	IGN	10	Центральный блок подушек безопасности, реле EFI, индикатор заряда аккумулятора, компьютер транспондера ключа, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предпусковой подогреватель
3	CLOCK	10	Часы
4	GAUGE	10	Комбинация приборов, лампы заднего хода, генератор, реле заднего отопителя, индикатор ABS, индикатор круиз-контроля, дополнительные приборы, полный привод, датчик дополнительного топливного бака, блокировка селектора коробки передач, силовое реле, обогрев заднего стекла (реле, выключатель), индикатор непристегнутого ремня, освещение в дверях, переключатель нейтрали
5	S-HTR	15	Подогрев сидений
6	HORN & HAZ	15	Звуковой сигнал, аварийная сигнализация
7	DIFF	20	Полный привод
8	ECU-B	15	Задний противотуманный свет
9	ST	5	Система запуска
10	WIPER	20	Стеклоочиститель и омыватель, задний стеклоочиститель и омыватель
11	STOP	15	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS
12	ECU-IG	15	ABS, круиз-контроль
13	DEF	15	Обогрев заднего стекла
14	TAIL	10	Габаритный свет, освещение номерного знака, корректор фар, освещение в дверях, подсветка комбинации приборов, подсветка панели приборов, реле дневных ходовых огней
15	POWER	30	Сиденья с электроприводом, интегрированное реле (центральный замок), стеклоподъемники, люк

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

Блоки предохранителей

В Королле 120 пять предохранительных блоков. Три из них установлены в моторном отделении, а остальные в салоне. Подробное расположение блоков предохранителей на Toyota Corolla 120 кузов, с указанием защищаемой электрической цепи, описано далее.

Первый блок

Его установка производится в моторном отделении, в верхнем углу с правой стороны. Блок защищен от воздействия воды и пыли пластиковым корпусом. Он состоит из электропредохранителей и управляющих реле. На защитном кожухе имеется электросхема с указанием элементов цепи.

Предохранители Тойота Королла Е120 рассматриваемого блока соответствуют следующей нумерации, расшифровке и номинальной величине тока:

Управляющие реле предназначены для включения следующего электрооборудования: A – электрический усилитель руля; B – электромагнит муфты компрессора; C – сигнал; D – система подачи топлива; E, F – электровентилятор радиатора.

• a – электрический усилитель руля (50А);
• b – фары (40А);
• c – система регулирования работы мотора (50А);
• d – зарядная система и обогрев заднего стекла (100А);
• e – омыватель передних фар (30А);
• f – электровентиляторы охлаждения конденсатора, радиатора (30А);
• g, h – ABS (VSC) №1, 2 (соответственно 30 и 40А).

Второй блок

Предохранители Corolla Е120 рассматриваемого блока монтируются в салонном пространстве. Он изготовлен в форме откидного бардачка и установлен под рулевой рейкой со стороны водительской двери.

В блоке задействованы следующие номиналы плавких элементов для защиты определенных участков электрической цепи:

Третий блок

Чтобы понять, где находится третий блок электропредохранителей, понадобится открыть капот и осмотреть область его запирающего механизма. Заводом изготовителем предусматривается расположение блока вблизи радиатора охлаждения. В нем используется три реле, в кузове Toyota Corolla Е120, для осуществления работы вентилятора радиатора.

Четвертый блок

Использование в Toyota Corolla e120 четвертого блока предохранителей предусмотрено при наличии системы ABS. Схема блока состоит из защитного элемента ABS (VSC) с номиналом 7.5 А, двух релейных устройств для электрического насоса и клапанов АБС.

Пятый блок

Устанавливается в салонном пространстве машины, конкретно в приборной панели со стороны переднего пассажира. Для осмотра блока понадобится демонтировать воздуховод.

Рассматриваемый блок электропредохранителей Тойота Королла 120 состоит из следующих реле: A – системы регулирования частоты вращения холостого хода; B – противотуманных фар; C – для подсоединения добавочной нагрузки; D – отопительной системы.

Основной блок

Основной блок предохранителей и реле расположен под капотом автомобиля неподалеку от аккумулятора. Элементы данного агрегата отвечают за безопасную работу электрических систем, обеспечивающих важные функции автомобиля. Так, например, предохранители регулируют подачу топлива в насос, включают или отключают стеклоочистители.

Ниже представлена схема расположения предохранителей и реле в блоке, а также таблица, где приводится назначение основных элементов.

Также предохранители и реле данного блока отвечают за прикуриватель, обеспечивают подачу электричества на вентилятор и на печку.

📸 Видео 🎬

Toyota Caldina не заводится найдём причину часть дваСкачать

Владельцы Toyota Corolla обязательно меняйте эту деталь. Сгорел предохранитель АМ2. Разбираемся.Скачать

Перегорает предохранитель gauge тойота калдина ст 210Скачать

как быстро найти сгоревший предохранитель и реле.Скачать

На СТО не могли справиться три дня! Тойота Калдина 3S-FE не набирает обороты. Необычная причина.Скачать

Реле бензонасоса Toyota Caldina ’93 st190Скачать

Двигатель 3S FE греется, печка не греется. ЧАСТЬ 2 Не включается вентиляторСкачать

Тайота калдина ct-195 топливной насосСкачать

НЕ ТЯНИТЕ. Замена силового предохранителя тойота королла церес yoyota Corolla ceres ae101Скачать

Самодиагностика(Toyota carina E 1995г.)self-diagnosisСкачать

как сбросить ошибки ToyotaСкачать

Тойота двигатель 5Е неисправность датчика включения вентилятора охлаждения.Скачать

ВСЕ ПРОПАЛО!!!!!!! ТОЙОТА КАЛДИНА!!!! АВТОЭЛЕКТРИК!Скачать

Код неисправности 25. Toyota Caldina et 196Скачать

Не роботает бензаносос и нет искры двс 3s-FEСкачать

предохранитель ам2Скачать

Куда копать, если предохранитель целый, а что то не работает в автомобиле . Совет АВТО электрика.Скачать

Где находится реле топливного насосаСкачать

Блок предохранителей Toyota Caldina ST191G 3S-FE 0 2мод.снят

Пластиковый корпус элемента может быть расплавленный. Если это так, то проблема выхода из строя компонента может настигнуть в ближайшем будущем.

Поскольку в случае расплавления корпуса в цепи проводки, по всей видимости, происходят регулярные скачки напряжения или короткие замыкания. Зачастую она кроется в оборванном проводе.

Установите на место выгоревшего элемента новый ПП. Я снял кожкх рулевой колонки, нашёл контакт замка зажигания на котором появляется питание в положении АСС тонкий чёрный проводзатем там же рядом установил русскую автомобильную релюшку на 12 В и с её контактов расположение предохранителей на тойота калдина отдельным проводом на общую точку предохранителей. Всё заработало в штатном режиме.

Хочу предупредить, что подача тупо 12 В. Короче в электрику лучше нос не совать без нужды, а то ещё что нибуть коротнёт и бабахнут подушки. Я сам по профессии радиотехник, но схемы от Ауриса до того запутаны, к тому же на куче разных листов расположение предохранителей на тойота калдина полу русскома в основном на английском!

Замена предохранителей на Toyota Corona/Caldina

Замена прикуривателя, газовых упоров капота и дворников Да ещё эти все блоки и модули находятся в порой таком недосягаемом месте, что это представляет ещё какую проблему даже для меня! Вам нужно померять каким нибудь тестером напряжение внутри прикуривателя относительно массы.

Кроме того, если присмотреться и немного включить воображение, то в этих овалах можно увидеть изображение всех шести букв названия бренда T, OYO, T, A.

В наличии на складе. Левая фара дальний свет. Схема 5 — Система управления двигателем модели с двигателем 5E-FE.

Блок реле и предохранителей для Toyota Caldina

Не работает омыватель фар, залез в блок А, а там другие предохранитель, как менять? Автозапчасти и услуги Toyota Caldina с ценами. Основные места расположения блоков предохранителей и реле обозначено цифрами на рисунке из мануала:. Основной блок предохранителей в салоне на рис. Открываем панель, представляющую из себя пенал для расположение предохранителей на тойота калдина и бумажек.

Снимаем её, потянув вверх и на. Под ней находится блок предохранителей:.

A — реле обогревателя заднего стекла B — реле габаритов C — интегрированное реле. Блок предохранителей рядом с ногой пассажира левый руль на рис. A — реле отопителя B — реле выключателя топливного насоса C — главное силовое реле.

Он с отличием окончил теологическую школу Андовери колледж Уильямса и, дожив до средних лет, не получил никакой власти, не достиг никакого значимого рубежа. Все свои дни он посвящал организации распорядка чужой жизни. В положении личного помощника директора имелись и определенные преимущества:

https://youtube.com/watch?v=nVVMeaS_r6I

Источник статьи: http://inter-foto-press.ru/%D0%B1%D0%B5%D0%B7-%D1%80%D1%83%D0%B1%D1%80%D0%B8%D0%BA%D0%B8/%D1%81%D0%BF%D0%B5%D1%86%D0%B8%D1%84%D0%B8%D0%BA%D0%B0%D1%86%D0%B8%D1%8F-%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0-%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B5%D0%B9-toyot.html

Toyota Caldina 1 поколения

Автомобиль создали в 1992 году, в компании Тойота хотели сделать конкурента для Subaru Legacy Touring Wagon, который был лидеров продаж в сегменте среднеразмерных универсалов. План компании сработал и Калдина стала хорошо продаваться, о ней стали говорить, как о роскошном спортивном универсале. И когда кто-то говорил про быстрые универсалы в Японии, все в головах представляли именно Toyota Caldina.

Toyota Caldina 1992 года

Моторов для этого автомобиля предлагалось немало. 4S-FE – это 1,8 литровый бензиновый силовой агрегат, мощностью в 125 лошадиных сил. Данный силовой агрегат можно было увидеть и на других автомашинах от Тойота:

• Carina ED 2 генерации (1989-1991);
• Camry 3-4 генерации (1990-1998);
• Carina 5-6 генерации (1990-1994);
• Chaser 4-6 генерации (1988-2001);
• Corona 9-10 генерации (1989-1996);
• Corona Exiv 1-2 генерации (1991-1998);
• Corona SF 10 генерации (1992-1996);
• Cresta 3-4 генерации (1990-1996);
• Curren 1 генерации (1995-1998);
• Mark II 6-7 генерации (1990-19996);
• Vista 3-4 генерации (1990-1998).

3S-FE – это еще один из возможных моторов для данной модели. Рабочий объем силового агрегата составлял 2,0 литра, а мощность достигала 135 «лошадок», иногда он имел альтернативные настройки и выдавал на 5 л.с. больше, то есть 140 лошадиных сил.

Такой ДВС получил широкую распространённость и на других автомобилях Тойота, его ставили на:

• Avensis 1 генерации (1997-2003);
• Carina ED 2 генерации (1989-1991);
• Camry 2-4 генерации (1986-1998);
• Carina 6-7 генерации (1992-2001);
• Carina E 6 генерации (1992-1998);
• Celica 4-6 генерации (1985-1999);
• Corona 8-10 генерации (1987-1996);
• Corona Exiv 1-2 генерации (1989-1998);
• Corona Premio 1 генерации (1996-2001);
• Corona SF 9-10 генерации (1987-1996);
• Curren 1 генерации (1994-1998);
• Gaia 1 генерации (1998-2004);
• Ipsum 1 генерации (1996-2001);
• Lite Ace Noah 1 генерации (1996-2001);
• Nadia 1 генерации (1998-2003);
• Picnic 1 генерации (1996-2001);
• RAV4 1 генерации (1994-2000);
• Town Ace Noah 5 генерации (1996-2001);
• Vista 2-5 генерации (1986-2003);
• Vista Ardeo 1 генерации (1998-2003).

Toyota Caldina 1993 года, двигатель 3S-FE

Силовой агрегат 3S-GE является самым мощным из тех, которые предлагались для модели данного поколения.

Это был 2,0 литровый мотор, выдающий 165-175 л.с., двигатель 3S-GE можно было встретить на таких моделях Тойота, как:

• Altezza 1 генерации (1998-2005);
• Carina ED 2 генерации (1989-1991);
• Camry 2-3 генерации (1986-1992);
• Carina E 6 генерации (1992-1996);
• Celica 5-6 генерации (1989-1999);
• Corona 8-9 генерации (1987-1992);
• Corona Exiv 1-2 генерации (1989-1998);
• Corona SF 9 генерации (1987-1992);
• Curren 1 генерации (1994-1998);
• MR2 2 генерации (1989-1999);
• RAV4 1 генерации (1994-2000);
• Vista 2-3 генерации (1986-1992).

Toyota Caldina двигатель 3S-GE

Помимо бензиновых силовых агрегатов, предлагался и один дизельный мотор 2C, его рабочий объем составлял 2,0 литра, при мощности в 73 л.с., это хороший тяговитый двигатель. Он отличался экономичностью и любил размеренный стиль езды.

Помимо этой модели автомобиля, этот мотор ставили на:

• Toyota Carina 5-6 генерации (1988-1996);
• Toyota Carina E 6 генерации (1992-1996);
• Toyota Corolla 7 генерации (1991-2002);
• Toyota Corona 9-10 генерации (1987-1996);
• Toyota Lite Ace 3-5 генерации (1985-2007);
• Toyota Sprinter 7 генерации (1991-1995);
• Toyota Town Ace 2-3 генерации (1992-2008).

Также была еще несколько измененная версия авто для некоторых других рынков. Внешне эти машины отличаются, но не значительно. На эти автомобили ставили иные моторы. 5E-FE – это 1,5 литровый бензиновый мотор, выдающий мощность в 97 л.с., при некоторых других настройках он мог развивать мощность до 100 «лошадок».

Toyota Caldina двигатель 5E-FE

Этот двигатель можно увидеть под капотом и других моделей от Тойота:

• Corolla 7 генерации (1991-2002);
• Corolla II 3-4 генерации (1990-1999);
• Corsa 4-5 генерации (1990-1999);
• Cynos 1 генерации (1991-1995);
• Raum 1 генерации (1997-2003);
• Sprinter 7 генерации (1991-2002);
• Tercel 4-5 генерации (1990-1999).

Был также дизельный 3C-E с объемом 2,2 литра, развивающий мощность в 79 лошадиных сил. Его можно было встретить и на других моделях Тойота, среди них:

• Corolla 7-9 генерации (1991-2004);
• Corolla Fielder 1 генерации (2000-2004);
• Lite Ace 5 1 генерации (1996-2007);
• Sprinter 7-8 генерации (1995-2002);
• Town Ace 3 генерации (1996-2008).

Также на эти автомобили ставили моторы 3S-FE, 2C, которые мы уже рассмотрели выше.

Предохранители для Тойота Королла: их блоки, где находятся

Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.

При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.

Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.

Что свидетельствует о выходе из строя предохранителя

В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.

Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.

При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.

Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.

О видах плавких вставок

Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С.

Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе.

Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.

Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.

Инструкция по замене предохранителей

Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.

Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.

Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.

Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке.
