Назначение и расположение предохранителей и реле audi a4 (b8) с 2007 г

Как заменить неисправные предохранители на Ауди А4 своими руками

Процедуру поиска и замены вышедших из строя предохранителей можно произвести и своими руками – для обслуживания любого из блоков авто потребуется только наличие 15 минут свободного времени, а также доступ к специализированному съемнику или пассатижей и шлицевой отвертки.

Сама процедура замены предохранителей на Ауди А4 осуществляется по следующему сценарию:

1. В первую очередь требуется отключить аккумулятор от сети автомобиля, чтобы не допустить скачков напряжения во время замены предохранителей или плавких вставок. Это обезопасит оборудование транспортного средства от резкого снижения ресурса;
2. Далее под капотом по правую сторону от силового агрегата находим блок, внутри которого находятся предохранители моторного отсека. Демонтируется крышка с помощью наконечника шлицевой отвертки;
3. Затем проводим визуальный осмотр всех предохранителей и с помощью пассатижей или специализированного съемника демонтируем неисправных. Неисправные предохранители будут иметь следы оплавления на корпусе и полностью деформированную спираль внутри пластика;
4. Новые предохранители устанавливаем легким надавливаем на посадочную ячейку в блоке до образования характерного щелчка;
5. После успешного обслуживания моторного блока проводим в салон транспортного средства, где повторяем аналогичную процедуру в салонным. Внутри авто блок предохранителей, отвечающих за функции из комплектации, будет находиться по левую сторону от руля, внизу приборной панели.

После замены подключаем АКБ к авто и обязательно тестируем все функции в авто до первого выезда на дорогу.

Блок в моторном отсеке audi a4 b7

Общая схема

Данный блок находится под ECM/TCM (аккумуляторная секция). Возможны несколько вариантов расшифровки.

Описание для бензиновых двигателей

Описание для дизельных двигателей

Устройство блока управления

ЭБУ АКПП состоит из следующих элементов:

• память, которая, как на жестком диске компьютера, хранит всю информацию, собранную за время действия автомата. Здесь же хранятся ошибки АКПП. Опытные механики могут вносить изменения в нее или очищать полностью;
• оперативная память. Она отвечает быструю обработка всех данных, которые приходят с датчиков и отправляет ответы на них, данные процессором;
• процессор или главный чип, от которого зависит вся работа электронного модуля. Выполняет или задает определенные команды. Автовладелец часто может найти, что процессор и оперативная память у блоков управления соединена в один чип;
• датчики, которые расположены в гидроблоке и любом другом месте АКПП для сбора информации и передачи ее электронного модуля коробки переключений скоростей.

Блоки управления разных производителей различаются по количеству начинки, производительности «мозга» и другим параметрам. ЭБУ АКПП – это важная и самая хрупкая часть в машине. Любое сотрясение или перегрев, замыкание электроцепи могут привести к выходу из строя его и падению всей автомашины или АКПП в аварийный режим.

Блок в салоне

Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.

Схема

Описание

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

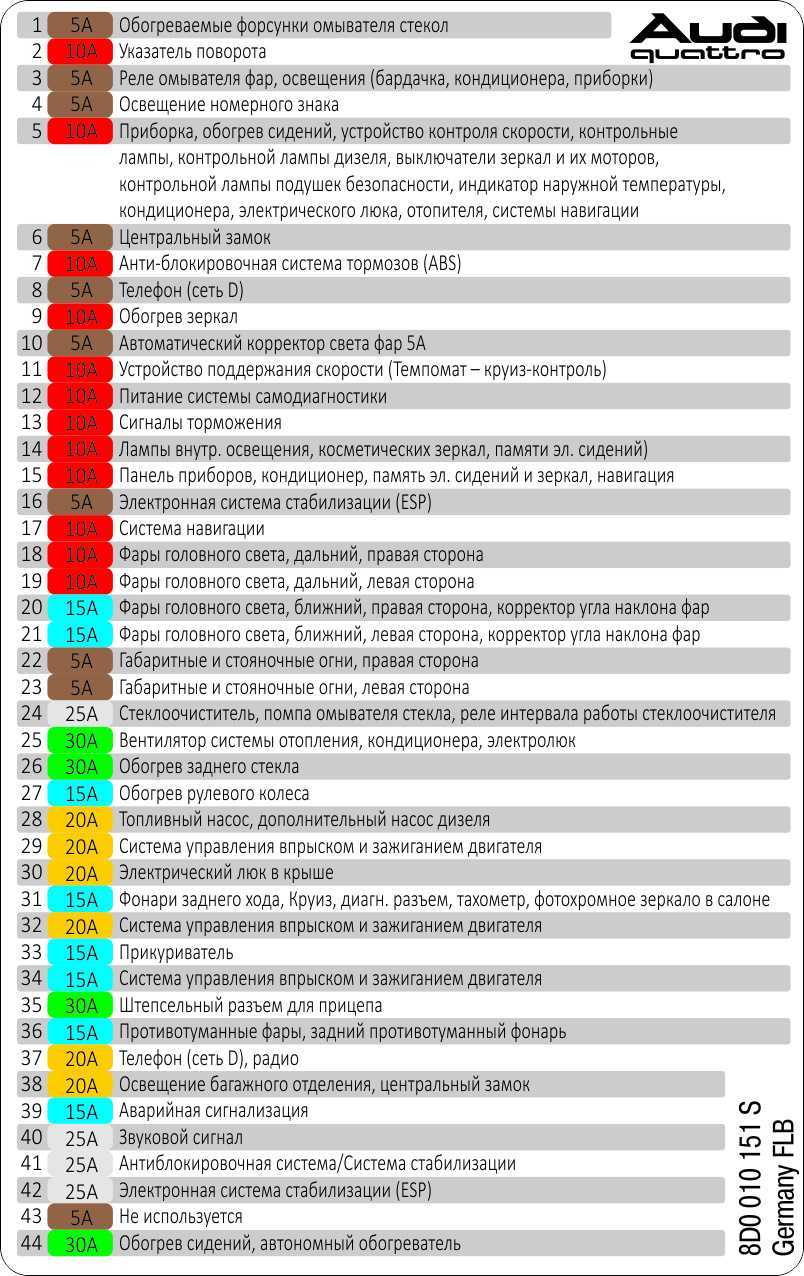

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Назначение

Ford mondeo 3 все предохранители и реле

Теперь перейдем к назначению компонентов БП. Таблицы представлены ниже.

Что касается реле, то, по всей видимости, вам также будет полезна эта информация.

Каждый электрический прибор автомобиля рассчитан на определенное напряжение. Диаметр питающего провода рассчитан с учетом этого напряжения. Если потребление тока в определенной цепи, например, из-за подключения дополнительных потребителей, возрастает, то питающий провод испытывает дополнительную нагрузку. Он может перегреться или даже перегореть, если движение тока не будет своевременно прервано. Эту функцию выполняют предохранители. Чтобы избежать полного обесточивания бортовой сети, каждая цепь имеет свой предохранитель. Вместе с тем, соединения с аккумулятором, генератором, стартером и замком зажигания не имеют предохранителей.

Для снятия и замены предохранителей пользуйтесь пластмассовым зажимом, который закреплен на крышке центральной распределительной панели (см. иллюстрацию 3.0).

Если новый предохранитель сразу после установки перегорает, то убедитесь, что был поставлен предохранитель нужного номинала, а не меньшего. Если номинал соответствует, то проверьте по отдельности все потребители данной цепи. Воспользуйтесь для этого соответствующей электрической схемой. При необходимости отсоедините все потребители цепи, а затем по одному подключайте. Если при подключении очередного потребителя предохранитель перегорает, то этот потребитель неисправен.

не горит подсветка номера

не горит подсветка номера

подскажите куда копать .мож было у кого 01504 — Подсветка номерного знака-X 009 — Разорвана цепь или замыкание на массу Стоп-кадр: Статус неисправности: 01101001 Приоритет неисправности: 3 Частота появления ошибки: 254 Индекс забывания: 158 Пробег: 123181 km Отсчет времени: 0 Дата: 2015.09.06 Время: 21:09:41

Это почти у всех, сгнивают плафоны в крышке багажника. Стоит заказать их новые парой, стоят совсем недорого. При снятии старых часто срываются шлицы на саморезах крепления, поэтому нужно выломать плафон и выкрутить остатки саморезов пассатижами.

Да. был немало удивлен, когда так же попытался снять плафон подсветки номера для замены лампы. Похоже этот узел, а в частности сам крепеж проектировал какой то двоечник конструктор, который и понятия не имеет о контактной коррозии разных в электрохимических свойствах металлов. Основание — сплав аллюминия, винт — железо. Так что не солидно для бундасов. Будете выкручивать винтики, делайте это поаккуратнее. Мне так и не удалось стронуть, ни отверткой, ни маленьким свёртышем. В итоге пришлось высверливать. И это было на машине трехлетке. спс

зделал))оказуется сгорела левая лампа ,не горело две,блок комфорта сначала подает сигнал на левую лампу если есть ответ значит подает питание ,потом на правую так же)) все это конечно клево но геморойно) если не горит левая то направую даже пытаться не будет ,во как электрик посмотрел на все это дело и сказал что немца себе не купит)) еще как поменяешь лампы не пугайся если не горят надо заглушить и завести,все гуд всем спасибо

to ALEX007: Ну что то мудрёно ваш электрик завернул про лампы освещения номерного знака. Там всё просто и немцы нисколько не наворотили супер-пупер компьютеров. Лампы стоят в параллеле, запитаны от блока и общей шины. Контроль как обычно идет по току потребления. И в случае выхода из строя, как у вас, левой лампы, правая всё равно должна гореть. спс
