Номенклатурные номера предохранителей и реле Ауди A4 (B5)

Название элемента	Номенклатурный номер
Нож. предохранитель 10/2×2,8   5A(светло-коричневый)	VAG N10 261 501
Нож. предохранитель 10/2×2,8 10A(красный)	VAG N10 261 503
Нож. предохранитель 10/2×2,8  15A(голубой)	VAG N10 261 507
Нож. предохранитель 19/2×5 15A(голубой)	VAG N01 713 112
Нож. предохранитель 19/2×5 20A(желтый)	VAG N01 713 113
Нож. предохранитель 19/2×5 25A(прозрачный)	VAG N01 713 114
Нож. предохранитель 19/2×5 30A(светло-зеленый)	VAG N01 713 115
Реле задержки для автомобилей с ручным управлением кондиционера	VAG 8D0 919 578 A
Реле разгрузеи X-контакта	VAG 8D0 951 253
Реле звукового сигнала	VAG 141 951 253B
Реле омывателя фар	VAG 8L0 955 535
Блок управления стеклоомывателя/стеклоочистителя	VAG 191 955 531
Реле с замыкающим контактом топливного насоса	VAG 4D0 951 253
Реле сигнализации такси	VAG 443 953 233
Блок управления свечей накаливания	VAG 8A0 951 253
Блок управления системы контроля фар/стоп сигналов	VAG 8D0 919 471
Реле управления задним стеклоочистителем	VAG 141 951 253 B

Как понять, какой перегорел и как его поменять

Перегоревший предохранитель указывает на короткое замыкание, которое может быть вызвано контактом между двумя проводами или контактом провода питания с кузовом автомобиля. Чтобы проверить, перегорел ли предохранитель, нам потребуется тестер. После настройки тестера можно измерить сопротивление плавкого элемента:

Подключение тестовых проводов. Черный провод следует подключить к общей розетке. Красный провод должен быть подключен к гнезду с обозначением «Ом».

Проверка предохранителя. Следует положить предохранитель на непроводящую поверхность (дерево, ламинат или пластик). Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками измерительных проводов и посмотрите на показания, отображаемые на мультиметре:

• Предохранитель исправен: показание мультиметра изменится на низкое значение сопротивления;
• Предохранитель перегорел: показания измерителя не изменяются, а дисплей по-прежнему показывает исходное состояние 100% сопротивления.

После обнаружения перегоревшего предохранителя, следует его заменить новым с соответствующим показателем силы тока. Установка элемента с неправильным показателем силы тока станет причиной серьезных электрических проблем. Совет: храните в бардачке несколько запасных предохранителей различной силы тока.

Включение зажигания для проверки.

В случае повторного выхода из строя вскоре после замены следует отправиться к профессиональному механику для полной диагностики систем.

Монтажный блок в моторном отсеке

Если перестал работать топливный насос — первым делом следует проверить его предохранитель (когда он сгорает, то в топливную систему перестаёт поступать топливо по причине неработающего насоса). Для этого необходимо открыть капот Ауди 80 б3 и посмотреть в нишу возле лобового стекла с водительской стороны. В этом месте находится блок предохранителей ауди 80, реле и диагностический разъем для подключения машины к компьютеру.

У audi 80 до 91 года предохранитель топливного насоса находится под номером 13 в верхнем ряду, его номинал – 15 ампер. Всего в блоке находится 21 элемент (у моделей с дизельным двигателем из 22), также в монтажной схеме присутствуют дополнительные предохранители, используемые в зависимости от модификации и комплектации авто.

Дополнительно в монтажном блоке находятся следующие реле:

• реле бензонасоса;
• реле на противотуманные фары и задние габариты (если в комплектации противотуманки отсутствуют, тогда на этом месте установлена перемычка);
• реле стартера;
• реле клаксона;
• реле поворотов;
• реле климат-контроля;
• реле дворников;
• реле омывателя фар, вентилятора, охранной системы и пр.

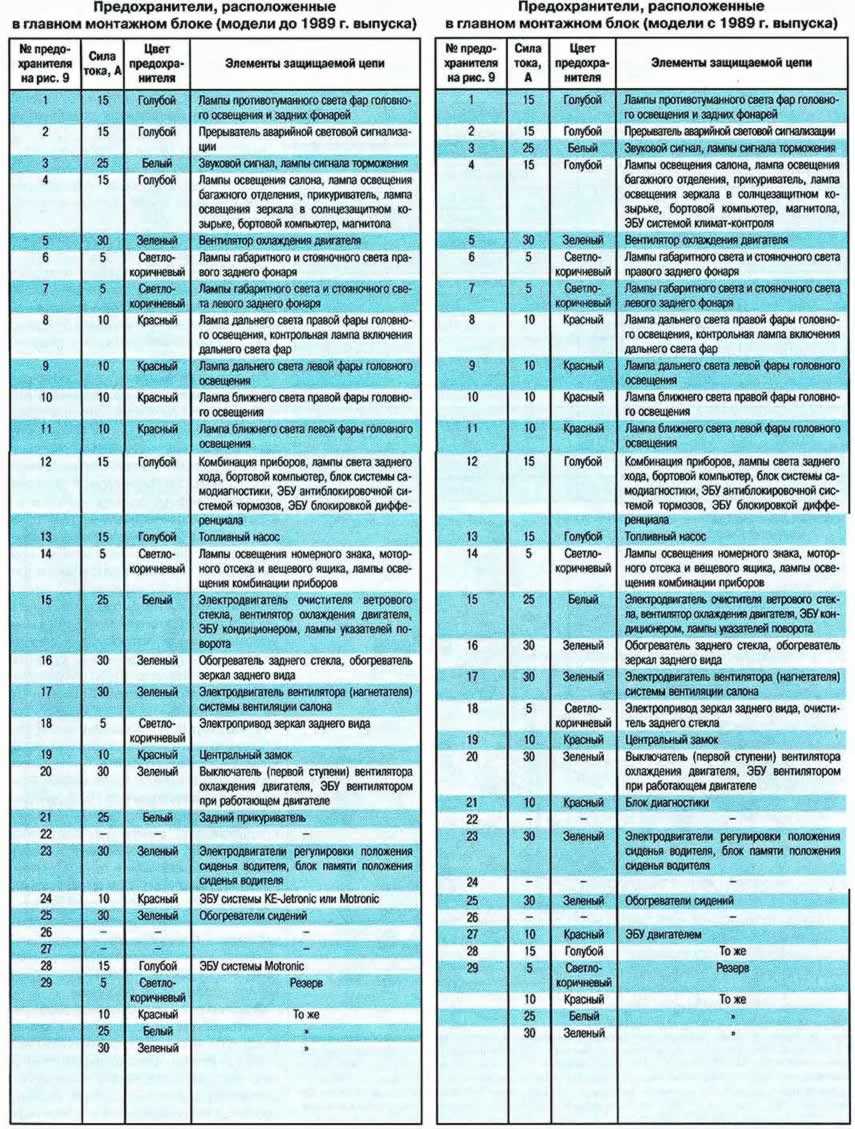

На крышке монтажного блока расположена подробная схема расположения элементов, также подробная расшифровка всех элементов блока есть в руководстве по эксплуатации автомобиля ауди 80 b3.

У марки ауди 80 б4 расположение монтажного блока полностью аналогично, за исключением общего количества элементов и их назначения. Так, топливный насос у б4 подключен к элементу №12, и расположение реле также отличается от расположения их на блоке в модели б3.

При возникновении неисправностей с электрооборудованием автомобиля следует сперва проверять целостность предохранителей, расположенных в моторном отсеке автомобиля. Даже если перестал работать спидометр, то с большой долей вероятности причина может скрываться в предохранителях, тем более что проверить их целостность значительно проще, чем разбирать панель приборов и проверять непосредственно спидометр на неисправность.

Опытные водители используют предохранитель, отвечающий за работу топливного насоса, следующим образом: часто зимой безуспешные попытки запустить двигатель приводят к тому, что свечи «заливает» бензином, в результате чего завести автомобиль не получается. Для просушки свечей достаточно вытащить предохранитель насоса из блока и несколько секунд покрутить двигатель стартером — подача топлива прекратится, и за счёт вентиляции свечи просушатся довольно быстро.

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Блок предохранителей в правом торце передней панели

Схема

Расшифровка

Предохранители в блоке предохранителей ST1 (черный)
1	–	Не используется
2	–	Не используется
3	–	Не используется
4	–	Не используется
5	5	Блок управления рулевой колонки -J527-
6	–	Не используется
7	5	Разъём, 16-контактный -T16- , диагностический разъем
8	5	Диагностический интерфейс шин данных -J533-
9	5 (1)	Реле малой мощности нагрева -J359- Реле 2 свечей накаливания ОЖ -J390- Блок управления дополнительного воздушного отопителя -J604-
10	–	Не используется
11	–	Не используется
12	–	Не используется
Предохранители в кронштейне предохранителей ST2 (коричневый)
1	5	CD-чейнджер -R41- DVD-чейнджер -R161- разъем для внешних аудиоисточников -R199-
2	5	Переключающий модуль для Charisma -E592-
3	5 (2,3) 20 (4,5)	Дисплей блока управления передней панели управления, индикации и выдачи информации -J685- блок управления электроники информирования 1 -J794- Radio -R-
4	5	Блок управления комбинации приборов -J285-
5	5	Диагностический интерфейс шин данных -J533-
6	5	Выключатель доступа и разрешения пуска двигателя -E415-
7	5	Переключатель освещения -E1-
8	40	Переключатель освещения -J126-
9	5	Блок управления ELV -J764-
10	10	Блок управления Climatronic -J255-
11	10	Разъём, 16-контактный -T16- , диагностический разъем
12	5	Блок управления рулевой колонки -J527-

1) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид) 2) Только для а/м с магнитолой (CAN) и внешним усилителем 3) Только для автомобилей с MMI (MOST) 4) Только для а/м с магнитолой chorus с акустической системой Basic (с ноября 2009) 5) Только для а/м с магнитолой chorus /concert / symphony с акустической системой Basic (с мая 2010 г.)

Блок реле и предохранителей в коммутационном блоке

Находится около мотора

Описание

12	5	Расходомер воздуха -G70- Блок управления АКП -J217- Mechatronik для КП со сдвоенным сцеплением -J743-
K	60(9) 80(8) 50(10,11)	Пластинчатый предохранитель для свечей накаливания двигателя -S39- Предохранитель насоса подачи вторичного воздуха -S130-
L	50(10) 5(9)	Плавкий предохранитель 1 -S131- Предохранитель датчика NOx -S360-
Дополнение к автомобилям с гибридной установкой (до 2012 года)
13	5	Блок управления компрессора климатической установки -J842- электрический компрессор климатической установки -V470-
14	20	Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292-
15	–	Не используется
16	5	Насос ОЖ для низкотемпературного контура -V468-
17	5	Блок управления двигателя -J623-

1) Только для автомобилей с 4-цилиндровым бензиновым двигателем ( 1,8 л TFSI ) 2) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л TFSI) 3) Только для автомобилей с 6-цилиндровым бензиновым двигателем ( 3,2 л FSI ) 4) Только для автомобилей с 6-цилиндровым бензиновым двигателем ( 3,0 л TFSI ) 5) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI) 6) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI – EU 3) 7) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI – поколение 2) Только для автомобилей с 6-цилиндровым дизельным двигателем 9) Только для автомобилей с 4-цилиндровым дизельным двигателем 10) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид) 11) Только для автомобилей с 6-цилиндровым бензиновым двигателем

Блок предохранителей в багажнике Audi Q7

Панель предохранителей находится в правой части багажника.

№	(А)	Функция/компонент
Держатель предохранителя 6
1	15	До мая 2010 г.: Блок управления сигнализацией -J616-
С июня 2010: Блок управления мультимедийной системы -J650-
2	30	Блок управления системы дозирования восстановителя -J880-
3	15	До мая 2010 г.: Блок управления адаптивной подвески -J197-
3	5	С июня 2012 г.: Выключатель лючка бака восстановителя -F502-
4	5	До мая 2010 г.: Блок управления камеры заднего вида -J772-
Камера заднего вида -R189-
5	5	Блок управления парковочного ассистента -J446-
6	15	Центральный блок управления 2 систем комфорта -J773-
7	15	Центральный блок управления 2 систем комфорта -J773-
8	5	Приемник дистанционного управления автономным отопителем -R64-
9	20	12 V socket 5 -U26-
10	20	Центральный блок управления системы комфорта -J393-
11	15	Антенный считыватель системы бесключевого доступа -J723-
12	30	Центральный блок управления системы комфорта -J393-
Держатель предохранителя 5
1	15	Блок управления сигнализацией -J616-
2	5	Блок управления для специальных сигналов -E507-
3	15	Реле отключения двусторонней радиосвязи -J84-
Рация с двусторонней связью -R8-
4	15	Реле отключения двусторонней радиосвязи -J84-
Рация с двусторонней связью -R8-
5	5	Радио -R-
5	15	С июня 2010: Блок управления сигнализацией -J616-
6	5	До июня 2009 г.: ТВ-тюнер -R78-
7	5	До июня 2009 г.: Навигационная система с блоком управления CD-привода -J401-
8	30	До июня 2009 г.: Блок управления цифровой аудиосистемы -J525-
9	5	До июня 2009 г.: цифровое радио -R147-
10	30	До июня 2009 г.: Блок управления цифровой аудиосистемы 2 -J787-
11	5	До июня 2009 г.: Блок управления камеры заднего вида -J772-
До июня 2009 г.: Камера заднего вида -R189-
12	–	–
Держатель предохранителя 4
1	5	С июня 2009 г. по май 2010 г.: Радио -Р-.
1	7.5 30	С июня 2010: Блок управления цифровой аудиосистемы -J525-
2	5	С июня 2009 г.: ТВ-тюнер -R78-
С июня 2011 г.: Цифровой ТВ-тюнер -R171-
3	30	С июня 2009 г.: Блок управления цифровой аудиосистемы -J525-
4	30	С июня 2009 г.: Блок управления 2 цифровой аудиосистемы -J787-
5	15	Развлечения на заднем сиденье (9WP, 9WK) (с ноября 2007 г. по май 2010 г.)
Блок управления мультимедийной системы -J650- (до мая 2010 г.)
Блок управления адаптивной подвеской -J197- (с июня 2010 г.)
6	20	Центральный блок управления системы комфорта -J393-
7	30	Блок управления задней двери -J605-
Электродвигатель в блоке управления крышки багажника -V375-
8	30	Блок управления 2 крышки багажника -J756-
Электродвигатель в блоке управления 2 крышки багажника -V376-
9	15	Блок управления детектора прицепа -J345-
10	15 20(*1)	Блок управления детектора прицепа -J345-
11	15 20(*1)	Блок управления детектора прицепа -J345-
12	30 25 (*1)	Блок управления детектора прицепа -J345-
Мотор с шаровой головкой навесного буксирного устройства -V317-
Реле
1	–
2	–
3	С ноября 2007 г.: 6-контактный разъем -T6am-, развлекательная система для пассажиров задних сидений.
1) С июня 2007 г.

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе

Как снять и поменять прикуриватель

Перед началом работы следует приобрести нужный инструмент. Чтобы снять прикуриватель Chevrolet Cruze, потребуются:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• новый предохранитель;
• запасной прикуриватель.

Сниматься устройство будет следующим образом.

1. Выключаем зажигание, открываем капот, убираем минусовую клемму с аккумулятора. Это обесточит цепь, тем самым устранив вероятность короткого замыкания.
2. Демонтируем подлокотник. Это одна деталь с центральным тоннелем.
3. Отсоединяем колодку проводов, идущую к прибору.
4. Отверткой выкручиваем болты крепления автоприкуривателя.
5. Подгибаем зажимы и выдавливаем деталь с посадочного места.
6. Демонтируем кольцо подсветки.

После снятия можно проводить ремонт или менять неисправные запчасти, например, предохранитель. Установка прикуривателя проходит в обратном порядке.

Предохранитель прикуривателя шкода фабия

Он находится под рулевым колесом и прикрыт защитным кожухом.

На задней крышке должно быть обновленное описание агрегата для вашего автомобиля.

Серийный номер этого обозначения будет размещен в правом углу. Вот 4 наиболее распространенных варианта:

• 5J0010675 — Fabia с 2007 по 2010 год.
• 5J0010743 — Fabia с 2010 по 2012 год
• 5J0010623A — Fabia 2 с 2007 по 2010 (дорестайлинг)
• 5J0010826P — Fabia с 2012 по 2015 год

Следовательно, обозначение может измениться.

1. Не принято
2. Реле стартера 5А
3. 7.5A Электроника двигателя, блок управления бортовой сетью, регулятор угла наклона фар, диагностика интерфейса шины данных, стабилизатор напряжения
4. Блок управления АБС 5А, датчик угла поворота рулевого колеса, кнопка режима Старт-стоп
5. Устройство круиз-контроля 5А (для бензиновых двигателей)
6. 10А Фонарь заднего хода, (для автомобилей с МКПП)
7. 5A Блок управления двигателем, Система зажигания (для автомобилей с механической коробкой передач), 7.5A Электронная система двигателя, Рычаг предварительного выбора автоматической коробки передач
8. 5A Выключатель педали тормоза, Выключатель педали сцепления, Блок управления вентилятором радиатора
9. 5А Блок управления адаптивным освещением и регулировкой угла наклона фар, Блок управления кондиционером, климат-контролем, вентилятором радиатора, блоком управления парктроником.
10. не принято
11. 5A Регулировка наружных зеркал заднего вида
12. 5А Блок управления распознавания прицепа
13. 5A Мехатроник коробки передач с двойным сцеплением, блок управления автоматической коробкой передач
14. 10A Модуль адаптивного света левой фары, Модуль адаптивной фары правой стороны
15. Преобразователь напряжения 5А 12В / 5В, Навигация
16. 5A Блок управления двигателем, реле топливного насоса, датчик спидометра (для автомобилей без АБС), блок управления топливным насосом
17. 7.5A Левая или правая лампа дневного света (ДХО), левый или правый светодиодный модуль ДХО и габаритный свет
18. 5A Обогрев наружных зеркал заднего вида
19. 5A Контакт S
20. 15А Блок управления топливным насосом
21. 10A Фонарь заднего хода для автомобилей с АКПП или противотуманными фарами при подключении через BCM
22. 7,5А Панель приборов, диагностический разъем, блок управления, многофункциональное рулевое колесо (без системы старт-стоп)
23. 15А Внутреннее освещение кузова, полка для хранения, освещение багажного отделения
24. 5А Блок управления бортовой электросетью автомобиля
25. Сиденья с подогревом 20А
26. Электродвигатель заднего стеклоочистителя 10А
27. не принято
28. 10A Электроника двигателя
29. 10A Электроника двигателя
30. 15A / 20A Топливоподкачивающий насос, трансформатор высокого напряжения системы зажигания, датчик положения педали сцепления, реле малой тепловой мощности, круиз-контроль (для дизельных двигателей)
31. Лямбда-зонд 10А
32. 15A Клапан регулировки давления топлива
33. 15А Блок управления двигателем
34. 20A Вакуумный насос тормозной системы, Блок управления двигателем, Электронная система двигателя
35. 5А Контрольная лампа корректора фар
36. 15A Дальний свет
37. 7.5A Левая задняя противотуманная фара, задняя противотуманная фара
38. 10A Противотуманная фара
39. Вентилятор 30А для приточного воздуха
40. Выключатель стеклоочистителя заднего стекла 15А, резистор обогрева омывателя лобового стекла
41. не принято
42. 25А Обогрев заднего стекла
43. 20A Звуковые сигналы
44. Электродвигатель стеклоочистителя 20А
45. 10А Электродвигатель центрального замка в крышке багажника (Центральный замок)
46. 15А Противоугонная сигнализация (для системы старт-стоп)
47. Прикуриватель 15А, розетка 12В
48. Блок управления АБС 15А
49. 15A Указатель поворота
50. 10A Радионавигация
51. 25A Блок управления двери водителя, Блок управления задней левой двери
52. 25A Блок управления двери переднего пассажира, Блок управления задней правой двери
53. 25A Блок управления сдвижной крышей
54. Противоугонная 15А (без системы старт-стоп)
55. Механическая коробка передач с двойным сцеплением 30А
56. 25А Реле омывателя фар
57. 15A Ближний свет и диапазон фар, левая сторона
58. 15А Лампа наклона для ближнего света и передних фар, правая сторона

Предохранитель №47, 15А, отвечает за прикуриватель. А для уборщицы номер 10 или 40.

Блок реле

Расположен в дальнем конце приборной панели за левой крышкой.

• R9 — реле кондиционера;
• R4 — реле подачи топлива на напорную магистраль;
• R1, R6, R11-R15 — резерв;
• R8 — реле топливного насоса;
• R7 — реле передних габаритных огней;
• R5 — силовое реле;
• R10 — контакт реле «Х»
• R2 — реле обогрева лобового стекла (в зависимости от комплектации);
• R3 — реле блокировки стартера;

Блок предохранителей №1 Ауди A4 (B5)

Блок предохранителей №1 Ауди A4 B5

Блок предохранителей №1 на схеме располагается в салоне автомобиля с левой стороны панели приборов. Для доступа к предохранителям необходимо открыть защитную крышку с помощью пластмассовой отвертки, либо других вспомогательных приспособлений.

№	Защищаемая цепь	Ток в А
1	Обогрев форсунок стеклоомывателя	5А
2	Указатели поворотов	10А
3	Реле омывателей фар, Освещение: перчаточного ящика, моторного отделения, кондиционера, АКПП, Панели приборов	5А
4	Освещение номерного знака	5А
5	Панель приборов, Подогрев сидений дисплей АКПП, Переключатель зеркал, Лампа Airbag, указатель наружной температуры, навигационная система, стояночные огни	10А
6	Центральный замок, Плафоны для чтения	5А
7	Система ABS	10А
8	Телефон	5А
9	Обогрев зеркал и дверных замков	10А
10	Корректор фар, CD — чейнджер	5А
11	Круиз-контроль АКПП	5А
12	Встроенная диагностика	10А
13	Стоп-сигналы	10А
14	Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке	10А
15	Панель приборов АКПП , кондиционер, навигационная система	10А
16	Система ABS	5А
17	Обогрев дверных замков	10А
18	Правый дальний свет	10А
19	Левый дальний свет	10А
20	Правый ближний свет, электрокорректор фар	15А
21	Левый ближний свет, электрокорректор фар	15А
22	Правые габаритные огни	5А
23	Левые габаритные огни	5А
24	Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя	25А
25	Вентилятор отопителя, кондиционер	30А
26	Обогрев заднего стекла, Обогрев зеркал, Рециркуляция воздуха	30А
27	Задний стеклоочиститель	15А
28	Топливный насос	15А
29	Управление двигателем	15А
30	Электропривод люка в крыше	20А
31	Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем	15А
32	Управление двигателем	20А
33	Прикуриватель	15А
34	Управление двигателем(зажигание/впрыск)	15А
35	Электрооборудование прицепа	30А
36	Противотуманные фары	15А
37	Телефон, Радио	15А
38	Освещение багажника/центральный замок	15А
39	Аварийное освещение	15А
40	Звуковой сигнал	25А
41	Система ABS	25A
42	Дополнительный воздушный вентилятор	40А
43	S-контакт	5A
44	Подогрев сидений	30А

Замена предохранителей Audi A4

• Обуждение раздела Замена предохранителей Audi A4
• Амелин
• Скинь фотку как он хоть выглядит или его номер
• Раговский Колюня

Будет новый проект? Что нибуть с двигателем 2,0. 3,0 tdi

Спасибо. Проблема была именно тут.

Хочу сказать спасибо!промыл дроссель и рхх!Машина работает как часы!но теперь постоянно крутит вентилятор!в чём причина?

Выводя датчик из старого положения скорее всего просто протер контакты и датчик оживился. Это как подгоревшие контакты очистителем контактов побрызгать. Сразу улучшается токопроводность падает сопротивление

Супер.можно вопрос скажите пожалуйста у меня … c5 2005 года при включении кондиционера муфта включается потом включается вентилятор когда включается вентилятор отключается муфта.?

Че вы его все так …?я что то пропустил?

Your solution seemed to work for 2 days and now it is flickering again, seems to start with the seatbelt light. Any alternative suggestion?

1. Джесика
2. Получилось))) Спасибо за хорошее видео))) авто Чери ку-ку 2008гв.
3. Bradford
4. большой кусок гавна
5. Royal

Прекрасное видео! Огромное вам спасибо! Я брал машину зимой, предыдущий владелец сказал что нужно только заправить коней. Заправил — не работает. Думаю, налюбил меня гад, готовился менять муфту/компрессор.

Наткнулся на ваше видео, проверил диод и предохранитель — оба мертвы. Заказал сейчас новые, забрал и ехал из магазина как белый человек с кондеем) Большое спасибо. п.с.

только ланос и так не спорт машина, а с кондеем меня пазики обгоняют :с

Отличные видеолекции. Спасибо парни. Так держать. Всё лаконично, доходчиво и просто.Удачи в работе.

• Северина
• конечно форд это гавно
• Kiersten

Уважаемый Валерий! Поясните пожалуйста, какой вес имеет Ваш пятак установленный на бегунке и не разбивает ли дисбалансом подшипники трамблера? Просто решил сделать так же и в процессе изготовления задумался, может необходимо устанавливать противовес?

ниче не понял. тоесть там в топлевном насосе есть фильтр который можно заменить?

Здравствуйте, а всё таки можно поконкретнее что за сервис и где находиться. либо сайт если есть?

1. Траполис Бульба
2. А с чего полка-то неоригинальная, текст неверный
3. Taurino

Подскажите плз, почему на кнопках есть кнопки + и -, а на джойстике нет? Для круиза использовать кнопки на джойстике штатные? которые для изменения частоты радио? а вообще гниды могли бы и на заводе ставить круиз…

Доброго времени суток! Вроде бы всё пометкам, но обязательно ли делать проверку фаз газораспределения делая сопутствующие замеры?

• Сах
• Как же трудно продать это корыто.
• Лён
• Большое Вам спасибо!
• Kaylan
• ээээээ ээээээээ ээээээ
• Грант

Ставлю перемычку, включаю зажигание индикатор АБС мигает быстро, даже посчитать не получается, сколько раз в секунду. Какая может быть причина?
