Audi tt (8n; 1999-2006) fuses and relays

Интерьер

Высококачественные материалы, использованные для внутренней отделки, даже спустя много лет выглядят безупречно. Все детали интерьера подогнаны с предельной точностью. Первые заметные признаки износа появляются на кожаной оплетке рулевого колеса. Удобное положение за рулем легко подобрать, благодаря огромному диапазону регулировок сидений и рулевого колеса. Переднему пассажиру так же не придется жаловаться на недостаток комфорта. На задних сиденьях смогут разместиться только дети.

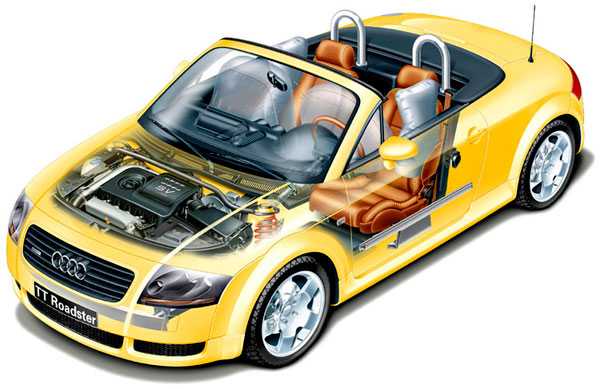

Audi TT (1998-2003)

Багажник из-за сильно покатой линии кузова очень маленький – всего 270 литров. Если откинуть вперед спинки задних сидений, то багажное отделение увеличится до 540 литров.

В список стандартного оснащения Audi TT вошли электрические стеклоподъемники, климатическая установка и две подушки безопасности. Подавляющее большинство экземпляров на вторичном рынке дополнительно оборудованы высококачественной аудиосистемой, бортовым компьютером и боковыми подушками безопасности.

Audi TT (2003-2006)

Блок предохранителей в салоне Ауди А5

Монтажный блок в салоне расположен, как и у большинства автомобилей концерна VAG, с левой стороны с торца панели управления панели.

1. блок предохранителей
2. пинцет для извлечения предохранителей
3. крышка
4. кривошип для аварийного управления люком.

Схема блока предохранителей в салоне Ауди А4

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
26

Центральный блок реле в салоне

Реле расположены на плате, позади левой крышки в районе расположения ног, под панелью приборов. У автомобилей с большим объемом оборудования позади платы реле находится коробка дополнительных реле.

Расшифровка

Плата реле -R- (выделены черным)

№ реле	Потребитель
I	реле звукового сигнала двойного тона
II	разгрузочное реле Х-контакта
III	реле автоматики интервалов стеклоочистителя
IV	реле топливного насоса или реле свечей накаливания
V	реле системы впрыска дизельного двигателя
VI	реле противотуманных фар
A	предохранитель электрического обогрева сиденья
B	свободно
C	предохранитель электрического стеклоподъемника

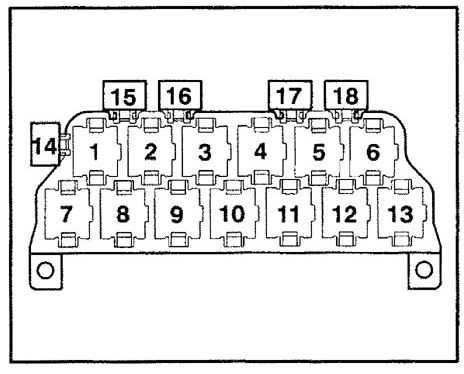

Коробка дополнительных реле -Z13- над платой реле

1	Реле звукового сигнала
2	Реле контрольного прибора ламп заднее
3	Реле контрольного прибора ламп заднее
4	Прибор управления прикрытия зеркала
5	Прибор управления прикрытия зеркала
6	Разделительное реле телефона
7	Свободно
8	Свободно
9	Свободно
10	Свободно
11	Реле блокировки стартера и фонаря заднего хода
12	Реле фароочистителя
13	Реле свободного хода вентилятора радиатора (кондиционер)

Audi TT (8N)

Экран в ColorMFA является съемным. Устанавливается на разъемах и разъемы могут быть достаточно тугими.

При снятии/установке экрана на основную плату ColorMFA не допускать перегибов и деформации основной платы.

Действовать предельно осторожно. При установке придерживать основную плату по краям в местах разъема экрана.. Для пайки не используйте флюсы на основе кислот

И не используйте различные виды кислот в чистом виде

Для пайки не используйте флюсы на основе кислот. И не используйте различные виды кислот в чистом виде.

Пайка без проблем выполняется даже обычным припоем и канифолью.

Инструменты

Для установки вам могут понадобится:

• паяльник
• припой, флюс, канифоль
• небольшие кусачки или щипчики
• пинцет
• канцелярский нож
• двусторонний скотч (рекомендуется 3M GT6008)
• отвертка Torx T10
• спирт и ватные тампоны для очистки мест пайки
• термопистолет с клеем (опционально)
• дремель (опционально)

Распиновка

Распиновка приборной панели с указанием точек подключения.

Распиновка платы ColorMFA с указанием точек подключения.

Процесс установки в приборную панель Magneti Marelli

1. Разбираем приборку.

Откручиваем винты (Torx T10)

Отщелкиваем фиксаторы с двух сторон2. Снимаем лицевую и заднюю части, стрелки и шкалы. Стрелки снимаем потянув на себя. Прокручивать стрелки температуры и топлива смысла нет. У моторчиков нет упора.3. Снимаем моторчики спидометра и тахометра.

Раздвигаем ушки фиксации в разные стороны с каждой стороны моторчика и тянем моторчик на себя.

Аналогично снимаем моторчики температуры и уровня топлива.

!!! Осторожно !!! Тонкие проводки.4. Снимаем экранчики под спидометром и тахометром и белый пластик.5

Выпаиваем штатный экран.6. Снимаем металлический фиксатор пленки датчика температуры.7. Снимаем пластик экрана.8. Выпаиваем светодиоды подсветки.9. Подрезаем дорожки идущие от 17,18,19 контактов серого разъема.10. Выпиливаем в пластике полку для экрана (на толщину экрана).11. На плату с тыльной стороны приклеиваем двухсторонний скотч.Высоту скотча подобрать так, чтоб при установке платы на место плоскость экрана была вровень с белой рамкой.

Обязательно приклеиваем двухсторонний скотч в районе разьемов экрана (справа и слева).

Приклеиваем таким образом, чтоб получился упор. Это необходимо, чтоб не допустить деформации/перегиба платы при установке экрана.

По центру платы скотч НЕ КЛЕИТЬ. Достаточно сделать фиксацию на 3-х точках.

Скотч подобрать такой, чтоб клей на нем не «потек» от температуры.

12. Просовываем часть проводов в отверстия.13. Сразу припаиваем 3 провода к выводам 17,18,19 серого разъема. После установки платы эти выводы будут недоступны.14. Ставим на место белый пластик. Выравниваем плату цветного и фиксируем на скотч.15. Снимаем экран и белый пластик. Плата цветного держится на скотче.16. Распаиваем проводку согласно точкам подключения. При прокладке проводов убедитесь, что приборка собирается нормально и провода не мешают установить пластик и моторчики на место. Так же убедитесь, что провода не пережимаются при установке пластика и крышек приборки.

Подключаем питание.

Подключаем провода к зеленому разъему.

Подключаем провода к синему разъему.

Подключаем провода к серому разъему.

Подключаемся к информационной КАН шине.17. Провода пищалки выводим на обратную сторону приборки. Припаиваем пищалку и крепим на термоклей.18. Фиксируем проводку в нескольких местах термоклеем.19. Для того чтобы сохранить индикатор дальнего света, выпиливаем в световоде прорезь для экрана.20. Устанавливаем на место белый пластик, световод и экран.

Для того, чтобы экран не просвечивал через иконку дальнего света клеим на верхнюю часть экрана кусочек черного скотча поверх антибликовой пленки.
21. Ставим на место моторчики стрелок, экранчики под спидометром и тахометром. Ставим подложку.22. Ставим заднюю крышку. Используя для проверки тест исполнителей в VAG-COM, выставляем стрелки.23. При установке платы приборки в заднюю крышку не забудьте вывести назад разъем USB.

        При установке приборки в машину, вставляем сразу в разъем USB шнур USB A-B и выводим его в легко доступное место. Шнур необходим для обновления прошивки. Чтобы не снимать приборку при каждом обновлении, шнур желательно подключить сразу. Металлические части шнура необходимо заизолировать.

ВАЖНО !ТАК ПАЯТЬ НЕЛЬЗЯ !!!

Правильная пайка

Правильно делать так:

1. Зачистить кончик провода2. Закрутить проводки, чтоб ни чего не торчало3. Хорошо облудить кончик провода4. До упора вставить провод в отверстие и обкусить лишнее5. Припаять

Подвеска

Довольно жесткая подвеска в сочетании с очень точным рулевым управлением побуждает к динамичному движению. Между тем, во время вождения на чрезмерно высоких скоростях необходимо быть начеку. Автомобиль в версии с приводом на переднюю ось имеет тенденцию к недостаточной поворачиваемости при резком вхождении в поворот. Энергичное изменение тяги, вызванное сбросом газа, может вызвать легкую избыточную поворачиваемость. Это приводит к сильному заносу задней оси и даже развороту на 180 градусов. На треке такое поведение дарит неповторимое удовольствие, но на дорогах общего пользования Audi TT становится источником серьезной опасности. Более того, этот эффект значительно усиливается на высоких скоростях. Риск оказался настолько большим, что в довольно короткий период времени из-за специфической особенности произошло много трагических событий. Производитель отреагировал на это доработкой автомобиля и сервисными акциями. В 2000 году Audi TT получил небольшой спойлер на крышку багажника, модифицированную подвеску и обязательную систему стабилизации ESP.

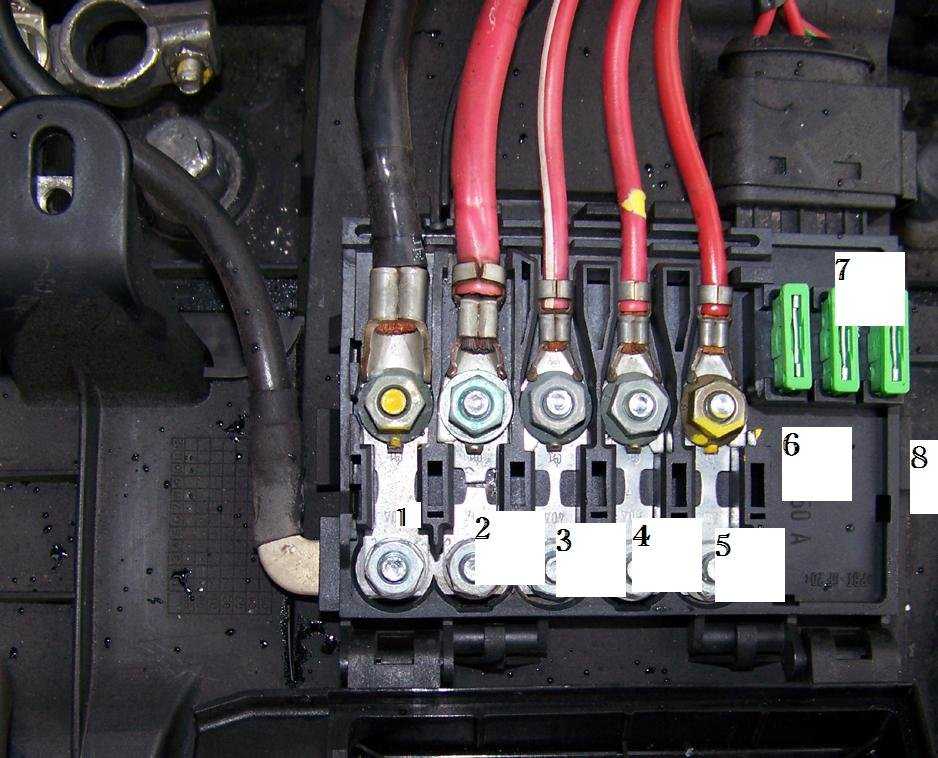

Блок предохранителей с левой стороны в моторном отсеке (8J)

Расшифровка

блок предохранителей (черный)
1	отсутствует
2	отсутствует
3	отсутствует
4	отсутствует
5	5А охранная сигнализация (сенсор), охранная сигнализация (звуковой сигнал)
6	30А устройство чистки фар
7	15/10А электрические топливные насосы (подача)/клапан управления расходом топлива
8	30А стеклоочиститель
9	25А обогрев сидений (водитель и передний пассажир)
10	10А поясничная опора (водитель и передний пассажир)
11	отсутствует
12	40А вентилятор
блок предохранителей (коричневый)
1	15А топливный насос (6-цил.)
2	10А лямбда-зонды (6-цил.)
3	5А расходомер воздуха (6-цил.)
4	10А лямбда-зонды (6-цил.)
5	5А катушка реле, реле клапана управления расходом топлива (4-цил.)
6	10А клапан насоса вторичного воздуха (6-цил.), лямбда-зонды (4-цил.)
7	10А установочные клапаны разводки проводов перед двигателем
8	20/30А катушки зажигания (4-цил.)/катушки зажигания (6-цил.)
9	25А двигатель (блок управления)
10	10А насос обратной подачи воды
11	5А питание (педаль сцепления, педаль тормоза)
12	10А фильтр с активированным углем/регулирование давления наддува – клапан (4-цил.)

Типичные неисправности

Все странные звуки, появляющиеся во время резкого отпускания педали сцепления, свидетельствуют об износе подушек коробки передач. Нередко экземпляры первых лет производства страдают от проблем с электрикой. Отказывают датчики ABS, ESP, положения коленчатого вала и корректора уровня ксенонового света. Порой доставляет неудобства регулятор напряжения. К счастью для его замены понадобится не более 2000 рублей. Нередко владельцы Ауди ТТ жалуются на выгорание пикселей дисплея бортового компьютера.

Audi TT (1998-2003)

В экземплярах с очень большими пробегами вполне возможно придется заменить лямбда-зонды. Со временем выходят из строя и катушки зажигания. В интенсивно эксплуатируемых Ауди ТТ зачастую отказывает турбонагнетатель.

Если автомобиль долгое время передвигался с большими 18-дюймовыми колесами, то необходимо быть готовым к замене втулок и шаровых рычагов подвески. Естественным следствием качества Российских дорог станут быстро изнашиваемые ступичные подшипники и амортизаторы.

Audi TT (2003-2006)

Audi TT — Coupe and Roadster (1999-2006)

Haynes workshop manual on the Audi TT Coupé (8N, 1999-8/2006) and Roadster (8N, 1999-11/2006), 4×2 and 4×4 Quattro.

Petrol engines: 4 cylinders — 1.8 L (1781 cc).

Exclusions: Please note that this manual does not cover the V6 engines (3.2 L), the DSG transmission, the TT Quattro Sport models or the redesigned TT (Series 8J) which was introduced at the end of 2006.

Using photos and step-by-step instructions this Haynes manual on the Audi TT and TT quattro sports cars describes maintenance, repair and overhaul of the 4-cylinder petrol engines (distribution, belts, valves, camshaft, cylinder head, oil pump, seals and radiator).It also addresses issues related to the heater, fuel system, exhaust, starting and charging system. Furthermore, it covers work on the clutch, gearbox, driveshafts, braking system, suspension, steering gear, body, interior and electrical system.

• Based on a complete strip-down and rebuild.
• Includes a maintenance schedule, technical specifications, torque wrench settings and troubleshooting tables.
• Clear and detailed wiring diagrams for easy reference.

Блоки предохранителей ауди а6 с7

Audi A6 (C7) – четвёртое поколение Audi A6 (внутреннее обозначение Typ 4G). Выпускался в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. В нашем материале вы найдете описание предохранителей для автомобиля ауди а6 с7. Представленный материал носит информационный характер. Точное описание схем предохранителей представлено в Вашей книге инструкции к автомобилю либо написано на обратной стороне …

Audi A3 8l первое поколение серии а3, выпускался в 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах. В нашем материале представлена информация о местах расположения блоков предохранителей и реле для автомобиля Ауди А3 8л.

Engine compartment left side fuse box (8J)

Designation

fuse box (black)
1	absent
2	absent
3	absent
4	absent
5	5A burglar alarm (sensor), burglar alarm (beep)
6	30A headlight cleaner
7	15 / 10A electric fuel pumps (feed) / fuel flow control valve
8	30A wiper
9	25A seat heating (driver and front passenger)
10	10A lumbar support (driver and front passenger)
11	absent
12	40A fan
fuse box (brown)
1	15A fuel pump (6-cyl.)
2	10A lambda probes (6-cyl.)
3	5A air flow meter (6-cyl.)
4	10A lambda probes (6-cyl.)
5	5A relay coil, fuel control valve relay (4-cyl.)
6	10A secondary air pump valve (6-cyl.), Lambda probes (4-cyl.)
7	10A pre-engine wiring installation valves
8	20 / 30A ignition coils (4-cyl.) / Ignition coils (6-cyl.)
9	25A engine (control unit)
10	10A water return pump
11	5A power supply (clutch pedal, brake pedal)
12	10A activated carbon filter / boost pressure regulation – valve (4-cyl.)

Зачем менять предохранитель габаритных огней на Audi Tt?

.Итак, начнем наш контент о расположении предохранителя габаритных огней вашего Audi Tt благодаря его изменению. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать ночное освещение вашего автомобиля, очень вероятно, что причиной является предохранитель. Необходимо знать, что предохранитель действует как система безопасности для предотвращения перенапряжения на вашем Audi Tt . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью простой визуальной проверки. Как правило, хочется замените предохранитель стояночных огней Audi Tt, если они больше не работают без причины . Если ваша батарея работает правильно, возможно, проблема связана с предохранителем.

Основная плата с предохранителями в салоне на панели приборов

для автомобилей выпущенных до 2005 год (8N)

Схема

Описание схемы

1. обогреваемые инджекторы стеклоомывателей, обогреватели боковых зеркал 2. поворотные сигналы 3. освещение бардачка, климат контроль, реле противотуманных фар, лампы парковки 4. освещение номерного знака 5. обогрев сидений, bulb monitor (хз), какое то там соединение для круз контроля, переключатели и моторы боковых зеркал, климат контроль 6. система центрального запирания 7. лампы заднего хода 8. телефон 9. АБС тормоза 10. ГРМ двигателя 11. панель управления 12. бортовой компьютер, телефон 13. лампы тормозов 14. система центрального запирания 15. панель управления 16. магнитное сцепление, электрический водяной насос 17. лампы дневного света (для Канады только) 18. дальний свет правый 19. дальний свет левый 20. ближний свет правый автоматический регулятор фар 21. ближний свет левый автоматический регулятор фар 22. лампы габаритных огней (перед и зад) правые 23. лампы габаритных огней (перед и зад) левые 24. щетки и омыватели стекол 25. нагнетатель горячего воздуха (климат контроль) 26. обогрев заднего стекла 27. не используется 28. топливный насос 29. ГРМ двигателя 30. не используется 31. сцепление Haldex (кваттра только) 32. инджектора топлива в двигатель 33. реле омывателя фар 34. ГРМ двигателя 35. не используется 36. лампы противотуманных фар 37. S-контакт (радио) 38. система центрального запирания 39. Система аварийной остановки 40. Сигнал 41. прикуриватель 42. Радио, противоугонный сенсор салона 43. ГРМ двигателя 44. обогрев сидений

для автомобилей выпущенных после 2005 год (8J)

Схема

Таблица с обозначением

1	10А реле двигателя, блок управления топливным о блок управления двигателем, лампа Airbag-off, выключатель света (освещение выключателей) диагностическая розетка
2	5А ABS, ASR, ESP, выключатель сигнала торможения
3	5А AFS-фары (слева)
4	5А сенсор уровня масла (WIV), индикация давления шин, выключатель электронной системы динамическом стабилизации (ESP), AFS-фары (блок управления), кондиционер (датчик давления), выключатель света фар заднего хода
5	5/10А автоматическое регулирование угла наклона фар, AFS-фары (справа) / ручное регулирование угла наклона фар, галогенные фары
6	5А блок управления передачи данных CAN (Gateway ), электромеханический усилитель рулевого привода, кулиса переключения передач автоматической трансмиссии
7	5А помощь при парковке, внутреннее зеркало заднего вида с автоматическим экранированием, устройство для открывания гаражных ворот, обогреваемые жиклеры стеклоомывателя, насос стеклоомывателя, реле ветрозащитного экрана (Roadster)
8	5А муфта Haldex
9	5А блок управления Audi magnetic rade
10	5А блок управления подушками безопасности
11	5/10А расходомер воздуха, отопление картера
12	10А блок управления дверями (система замков с центральным управлением водитель/передний пассажир)
13	10А диагностическая розетка
14	5А сенсор дождя, кулиса переключения передач автоматической трансмиссии
15	5А плафон потолка
16	10А кондиционер (блок управления)
17	5А индикация контроля шин (блок управления)
18	отсутствует
19	отсутствует
20	отсутствует
21	10А клапанные форсунки (бензиновый двигатель)
22	30А ветрозащитный экран (Roadster)
23	20А звуковой сигнал
24	15А трансмиссия (блок управления)
25	30/20А обогрев заднего стекла Coupe/Roadster
26	30А стеклоподъемник сторона водителя
27	30А стеклоподъемник сторона переднего пассажира
28	отсутствует
29	15А насос стеклоомывателя
30	20А прикуриватель
31	40А стартер
32	5А модуль рулевой колонки
33	5А комбинация приборов
34	15А радионавигационная сиегема, радио
35	30А звуковой усилитель
36	10А двигатель (блок управления)
37	5А CAN (Gateway)
38	20А прикуриватель
39	отсутствует
40	отсутствует
41	отсутствует
42	отсутствует
43	отсутствует
44	отсутствует
45	отсутствует
46	отсутствует
47	5А SDARS-тюнер, подготовка подключения мобильного телефона, ТВ-тюнер
48	5А VDA-интерфейс
49	отсутствует

Двигатели

Большая часть автомобилей укомплектована хорошо известным и глубоко уважаемым бензиновым двигателем 1.8 Т в различных вариантах мощности. Мотор 1.8 Т несомненно удачный. Даже при больших пробегах неисправности встречаются редко. Тем не менее, зафиксированы неоднократные случаи существенного увеличения расхода моторного масла. Распространенная проблема – растрескивание прокладки между выпускным коллектором и турбонагнетателем. Неприятное подергивание оборотов зачастую является следствием загрязнения расходомера. Гораздо дороже обойдутся проблемы с системой газораспределения. Появившийся стук, может означать необходимость замены натяжителя малой цепи ГРМ, соединяющей распределительные валы, или гидрокомпенсаторов. Стоимость такого ремонта оценивается в 15-30 тыс. рублей.

Всех этих проблем лишен второй двигатель VR6 3.2 250 л.с., предлагавшийся с 2003 года. Это очень технологичный, но в тоже время надежный мотор, развивающий фантастическую мощность и имеющий отличное звучание. Единственный его недостаток – сравнительно высокий расход топлива, иногда превышающий 12 л/100 км.

Наиболее рациональный выбор – 1,8 Т мощностью 180 л.с. Он обеспечивает идеальный компромисс между эксплуатационными расходами и удовольствием от вождения. Этот агрегат характеризуется умеренным топливным аппетитом – в среднем 8,1 л/100 км (для версии с передним приводом). Однако спортивные кресла, плотная подвеска и сильные двигатели провоцируют на динамичное вождение, что приводит к незначительному росту расхода топлива. Мотор 1,8 Т весьма уязвим ко всякого рода переделкам, повышающим мощность. Вследствие этого увеличивается вероятность его выхода из строя. Поэтому лучше приобрести экземпляр, который не подвергся тюнингу.

Обозначение	Мощность	Разгон 0-100 км/ч	Макс. скорость [км/ч]	Ср. расход топлива [л/100км]
1.8 T	150	8.6	194	8.1
1.8 T	180	7.8	228	8.1
1.8 T	163	8.6	224	8.1
1.8 T	190	7.4	234	8.1
1.8 T Quattro	180	7.9	226	9.4
1.8 T Quattro	225	6.6	243	9.4
1.8 T Quattro Sport	240	5.9	250	9.3
3.2 и V6 24V Quattro	250	6.5	254	9.8

Audi TT 8J (2006 to 2014) – Fuse Box Location and Fuses List

October 11, 2018 in Audi TT, Audi TT 8J (2006 to 2014) by admin

The Audi TT 8J (2006 – 2014) have 2 fuse boxes location. One on dashboard driver side and one in the engine compartment – Scroll down to see how to access them and the fuses list.

1- Fuse box in the Dashboard driver’s side

To access the fuse box located on the driver’s side of the dashboard, open the driver’s door and remove the side dash cover, pushing it.

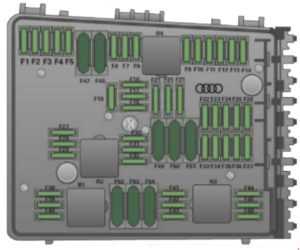

Audi TT 8J Fuse Box Diagram – Dashboard driver’s side

Description

№	A	Description
1	10	Engine relay, fuel tank control unit, Airbag Off light, light switch (switch illumination), diagnostic connector
2	5	ABS, ASR, ESP, brake light switch
3	5	AFS headlight (left)
4	5	Oil level sensor (extended maintenance interval) (WIV), tire pressure monitoring system, switch for Electronic Stability Program (ESP), AFS headlights (control unit), A/С system (pressure sensor), backup light switch
5	5/10	Automatic headlight range control, AFS headlight (right) / manual headlight range control, halogen headlights
6	5	Control unit for CAN data transfer (gateway), electromechanical steering, automatic transmission shift gate
7	5	Acoustic Park Assist, automatic dipping interior rear view mirror, garage door opener, heatable windshield washer nozzles, washer pump, wind deflector relay (Roadster)
8	5	Haldex clutch
9	5	Control unit Audi magnetic ride
10	5	Airbag control unit
11	5/10	Mass airflow sensor, crankcase heating
12	10	Door control unit (central locking driver/passenger)
13	10	Diagnostic connector
14	5	Rain sensor, automatic transmission shift gate
15	5	Roof light (interior lighting)
16	10	A/С system (control unit)
17	5	Tire pressure monitoring system (control unit)
18	–	Not used
19	–	Not used
20	–	Not used
21	10	Fuel injectors (gasoline engine)
22	30	Wind deflector (Roadster)
23	20	Horn
24	15	Transmission (control unit)
25	30/20	Heater rear window Coupe/heated rear window Roadster
26	30	Driver’s side power window
27	30	Passenger’s side power window
28	–	Not used
29	15	Washer pump
30	20	Cigarette lighter
31	40	Starter
32	5	Steering column module
33	5	Instrument cluster
34	15	Radio navigation system, radio
35	30	Audio amplifier
36	10	Engine (control unit)
37	5	CAN (Gateway)
38	–	Not used
39	–	Not used
40	–	Not used
41	–	Not used
42	–	Not used
43	–	Not used
44	–	Not used
45	–	Not used
46	–	Not used
47	5	SDARS tuner, cell phone package, TV tuner
48	5	VDA interface
49	5	Not used

2- Fuse box in the engine compartment- left side

To access the fuse box located in the engine compartment, release the fuse cover on left side.

Audi TT 8J Fuse Box Diagram – Engine compartment- left side

Description

Fuse holder (black)
№	A	Description
1	–	Not used
2	–	Not used
3	–	Not used
4	–	Not used
5	5	Anti-theft warning system (sensor), anti-theft warning system (horn)
6	30	Headlamp washer system
7	15/10	Electric fuel pumps (supply)/volume control valve
8	30	Windshield wipers
9	25	Heated seats (driver and passenger)
10	10	Lumbar support (driver and passenger)
11	–	Not used
12	40	Ventilation blower
Fuse holder (brown)
1	15	Fuel pump (6-cylinder)
2	10	O2 sensors (6-cylinder)
3	5	Mass airflow sensor (6-cylinder)
4	10	O2 sensors (6-cylinder)
5	5	Relay coil relay volume control valve (4-cylin-der)
6	10	Secondary air pump valve (6-cylinder), O2 sensors (4-cylinder)
7	10	Positioning valves pre-wired engine harness
8	20/30	Ignition coils (4-cylinder)/ignition coils (6-cylinder)
9	25	Engine (control unit)
10	10	Water pump delayed-off
11	5	Feed (clutch pedal, brake pedal)
12	10	Activated charcoal filter/charge pressure control valve (4-cylinder)

The instructions in this tutorial will work in the following model years:

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 and 2014 – Audi TT 8J Petrol (1.8 and 2.0 TFSI, 3.2 Quattro) and Diesel (2.0 TDI), RS Engines.

Passenger compartment fuse box on the instrument panel

for cars manufactured before 2005 (8N)

Real photo

Diagram

Designation

1.heated windshield washer injectors, side mirror heaters 2. turn signals 3. glove compartment lighting, climate control, fog lamp relay, parking lamps 4. license plate lighting 5. seat heating, bulb monitor (xs), some kind of connection for cruise control , switches and motors for side mirrors, climate control 6. central locking system 7. reversing lamps 8. telephone 9. ABS brakes 10. engine timing 11. control panel 12. on-board computer, telephone 13. brake lamps 14. central locking system 15 .control panel 16.magnetic clutch, electric water pump17. fluorescent lamps (for Canada only) 18. high beam, right 19. high beam, left 20. low beam, right automatic headlight regulator 21. low beam, left automatic headlight regulator 22. side light bulbs (front and rear) right 23. bulbs side lights (front and rear) left 24. brushes and washers 25. hot air blower (climate control) 26. rear window heating 27. not used 28. fuel pump 29. engine timing 30. not used 31. Haldex clutch (kw only) 32. engine fuel injector 33. headlight washer relay 34. engine timing 35. not used36. fog lamps 37. S-contact (radio) 38. central locking system 39. Emergency stop system 40. Signal 41. cigarette lighter 42. Radio, interior anti-theft sensor 43. Engine timing 44. seat heating

for cars manufactured after 2005 (8J)

Diagram

Assignment

1	10A engine relay, fuel control unit, engine control unit, airbag-off lamp, light switch (switch illumination), diagnostic socket
2	5A ABS, ASR, ESP, brake light switch
3	5A AFS headlights (left)
4	5A oil level sensor (WIV), tire pressure indication, switch for electronic stability control (ESP), AFS headlights (control unit), air conditioning (pressure sensor), reversing light switch
5	5 / 10A automatic headlight range control, AFS headlights (right) / manual headlight range control, halogen headlights
6	5A CAN data transmission control unit (Gateway), electromechanical power steering, automatic transmission shifter
7	5A parking assist, auto-shielding interior rearview mirror, garage door opener, heated washer jets, washer pump, windscreen relay (Roadster)
8	5A Haldex coupling
9	5A Audi magnetic rade control unit
10	5A airbag control unit
11	5 / 10A air flow meter, crankcase heating
12	10A door control unit (central locking system driver / front passenger)
13	10A diagnostic socket
14	5A rain sensor, automatic transmission shifter
15	5A ceiling light
16	10A air conditioner (control unit)
17	5A tire monitoring indication (control unit)
18	absent
19	absent
20	absent
21	10A valve injectors (petrol engine)
22	30A windscreen (Roadster)
23	20A beep
24	15A transmission (control unit)
25	30 / 20A heated rear window for Coupe / Roadster
26	30A power window driver’s side
27	30A power window front passenger side
28	absent
29	15A windscreen washer pump
30	20A cigarette lighter
31	40A starter
32	5A steering column module
33	5A instrument cluster
34	15A radio navigation system, radio
35	30A audio amplifier
36	10A engine (control unit)
37	5А CAN (Gateway)
38	20A cigarette lighter
39	absent
40	absent
41	absent
42	absent
43	absent
44	absent
45	absent
46	absent
47	5A SDARS tuner, mobile phone connection preparation, TV tuner
48	5A VDA interface
49	absent

Основной блок с предохранителями в салоне

Расположен с торца панели управления, за защитной крышкой. Как правило, на внутренней стороне крышки есть схема с описанием элементов блока.

Схема блока для автомобилей серии N8 (1998 — 2005 г.в.)

Описание

1. обогреваемые инжекторы стеклоомывателей, обогреватели боковых зеркал 2. поворотные сигналы 3. освещение бардачка, климат контроль, реле противотуманных фар, лампы парковки 4. освещение номерного знака 5. обогрев сидений, bulb monitor (хз), какое то там соединение для круиз контроля, переключатели и моторы боковых зеркал, климат контроль 6. система центрального запирания 7. лампы заднего хода 8. телефон 9. АБС тормоза 10. ГРМ двигателя 11. панель управления 12. бортовой компьютер, телефон 13. лампы тормозов 14. система центрального запирания 15. панель управления 16. магнитное сцепление, электрический водяной насос 17. лампы дневного света (для Канады только) 18. дальний свет правый 19. дальний свет левый 20. ближний свет правый автоматический регулятор фар 21. ближний свет левый автоматический регулятор фар 22. лампы габаритных огней (перед и зад) правые 23. лампы габаритных огней (перед и зад) левые 24. щетки и омыватели стекол 25. нагнетатель горячего воздуха (климат контроль) 26. обогрев заднего стекла 27. не используется 28. топливный насос 29. ГРМ двигателя 30. не используется 31. сцепление Haldex (кваттро только) 32. инжектора топлива в двигатель 33. реле омывателя фар 34. ГРМ двигателя 35. не используется 36. лампы противотуманных фар 37. S-контакт (радио) 38. система центрального запирания 39. Система аварийной остановки 40. Сигнал 41. предохранитель прикуривателя ауди тт 42. Радио, противоугонный сенсор салона 43. ГРМ двигателя 44. обогрев сидений

• Опишите устройство и принцип действия двухтрубного амортизатора с газом низкого давления

• Гудит спереди киа сид

• Большой расход топлива на вольво fh12 причины

• Фильм где томми ли джонс шериф

• Шкода фабия падают обороты

Основной блок с предохранителями в салоне

Расположен с торца панели управления, за защитной крышкой. Как правило, на внутренней стороне крышки есть схема с описанием элементов блока.

Схема блока для автомобилей серии N8 (1998 — 2005 г.в.)

Описание

1. обогреваемые инжекторы стеклоомывателей, обогреватели боковых зеркал 2. поворотные сигналы 3. освещение бардачка, климат контроль, реле противотуманных фар, лампы парковки 4. освещение номерного знака 5. обогрев сидений, bulb monitor (хз), какое то там соединение для круиз контроля, переключатели и моторы боковых зеркал, климат контроль 6. система центрального запирания 7. лампы заднего хода 8. телефон 9. АБС тормоза 10. ГРМ двигателя 11. панель управления 12. бортовой компьютер, телефон 13. лампы тормозов 14. система центрального запирания 15. панель управления 16. магнитное сцепление, электрический водяной насос 17. лампы дневного света (для Канады только) 18. дальний свет правый 19. дальний свет левый 20. ближний свет правый автоматический регулятор фар 21. ближний свет левый автоматический регулятор фар 22. лампы габаритных огней (перед и зад) правые 23. лампы габаритных огней (перед и зад) левые 24. щетки и омыватели стекол 25. нагнетатель горячего воздуха (климат контроль) 26. обогрев заднего стекла 27. не используется 28. топливный насос 29. ГРМ двигателя 30. не используется 31. сцепление Haldex (кваттро только) 32. инжектора топлива в двигатель 33. реле омывателя фар 34. ГРМ двигателя 35. не используется 36. лампы противотуманных фар 37. S-контакт (радио) 38. система центрального запирания 39. Система аварийной остановки 40. Сигнал 41. предохранитель прикуривателя ауди тт 42. Радио, противоугонный сенсор салона 43. ГРМ двигателя 44. обогрев сидений

Схема блока для автомобилей серии 8j (2005 — 2014 г.в.)

Описание

1	10А реле двигателя, блок управления топливным о блок управления двигателем, лампа Airbag-off, выключатель света (освещение выключателей) диагностическая розетка
2	5А ABS, ASR, ESP, выключатель сигнала торможения
3	5А AFS-фары (слева)
4	5А сенсор уровня масла (WIV), индикация давления шин, выключатель электронной системы динамическом стабилизации (ESP), AFS-фары (блок управления), кондиционер (датчик давления), выключатель света фар заднего хода
5	5/10А автоматическое регулирование угла наклона фар, AFS-фары (справа) / ручное регулирование угла наклона фар, галогенные фары
6	5А блок управления передачи данных CAN (Gateway ), электромеханический усилитель рулевого привода, кулиса переключения передач автоматической трансмиссии
7	5А помощь при парковке, внутреннее зеркало заднего вида с автоматическим экранированием, устройство для открывания гаражных ворот, обогреваемые жиклеры стеклоомывателя, насос стеклоомывателя, реле ветрозащитного экрана (Roadster)
8	5А муфта Haldex
9	5А блок управления Audi magnetic rade
10	5А блок управления подушками безопасности
11	5/10А расходомер воздуха, отопление картера
12	10А блок управления дверями (система замков с центральным управлением водитель/передний пассажир)
13	10А диагностическая розетка
14	5А сенсор дождя, кулиса переключения передач автоматической трансмиссии
15	5А плафон потолка
16	10А кондиционер (блок управления)
17	5А индикация контроля шин (блок управления)
18	отсутствует
19	отсутствует
20	отсутствует
21	10А клапанные форсунки (бензиновый двигатель)
22	30А ветрозащитный экран (Roadster)
23	20А звуковой сигнал
24	15А трансмиссия (блок управления)
25	30/20А обогрев заднего стекла Coupe/Roadster
26	30А стеклоподъемник сторона водителя
27	30А стеклоподъемник сторона переднего пассажира
28	отсутствует
29	15А насос стеклоомывателя
30	20А предохранитель прикуривателя ауди тт
31	40А стартер
32	5А модуль рулевой колонки
33	5А комбинация приборов
34	15А радионавигационная сиегема, радио
35	30А звуковой усилитель
36	10А двигатель (блок управления)
37	5А CAN (Gateway)
38	20А предохранитель прикуривателя ауди тт
39	отсутствует
40	отсутствует
41	отсутствует
42	отсутствует
43	отсутствует
44	отсутствует
45	отсутствует
46	отсутствует
47	5А SDARS-тюнер, подготовка подключения мобильного телефона, ТВ-тюнер
48	5А VDA-интерфейс
49	отсутствует
