Предохранители и реле bmw 7 (e65/e66, 2001 — 2008)

14.1.3. Предохранители

На рассматриваемых автомобилях часть предохранителей помещается в монтажном блоке, расположенном в двигательном отсеке.

А часть – в багажном отделении за правой боковой панелью отделки.

Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров.

В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и, при необходимости, легко извлекаемые пальцами из своих гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Включите зажигание и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно, предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.

При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный сменный элемент соответствовал по типу вышедшему из строя. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определенную силу тока, предохранителем с не соответствующими параметрами чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя обычно обозначены на его пластмассовом корпусе, кроме того, дополнительно используется цветовая идентификация (см. Спецификации в Главе Бортовое электрооборудование).

Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, — прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции. Запасные предохранители обычно помещаются в свободных колодках монтажного блока.

предыдущая страница14.1.2. Диагностика неисправностей бортового электрооборудования

следующая страница 14.1.4. Реле

Предохранители бмв е30 (3 серии)

BMW E30 — являлся второй моделью 3 серии БМВ. Выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992 а универсалы еще и до 1993 году. Мы расскажем Вам где находятся предохранители в бмв е30. Представим схему главного блока реле и предохранителей с расшифровкой.

Предохранители и реле BMW e30

Блок предохранителей (распределительная коробка) с запасными предохранителями, реле и пластмассовым пинцетом находится в моторном отсеке слева, около лобового стекла.

Снимите крышку блока предохранителей и используйте пластиковый пинцет, чтобы вытащить предохранитель, который не работает. Перегоревший предохранитель может выделятся расплавленной полосой внутри прозрачной пластиковой крышки и должен быть заменён.

Общая схема блока предохранителей

Описание предохранителей

1. 7,5 Левая фара дальнего света2. 7,5 Правая фара дальнего света3. 15 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на малой частоте вращения)4. 15 Указатели поворота5. 25(30) Электродвигатели стеклоочистителя, омывателя и фароочистителей6. 7,53 Лампы стоп-сигнала. Программируемый регулятор скорости движения (круиз-контроль)7. 15 Звуковые сигналы8. 25(30)2 Элемент обогрева заднего стекла9. 7,5(15) Электрооборудование карбюраторных двигателей. или Лампы света заднего хода. (Электрооборудование карбюраторных двигателей. Лампы света заднего хода. Указатель включенной передачи автоматической КПП)10. 7,5 Контрольные приборы. Бортовой компьютер или Контрольные приборы. Бортовой компьютер. Лампы света заднего хода11. 15 Электрический топливный насос. Электродвигатель топливо закачивающего насоса12. 15 Радиоприемник. Бортовая система контроля. Контрольные приборы13. 7,5 Левая фара ближнего света14. 7,5 Правая фара ближнего света15. 7,5 Задние фонари (лампы противотуманного света)16. 15 Элемент обогрева сиденья водителя17. 25(30)2 Электропривод люка в крыше18. 30 Электродвигатель дополнительного вентилятора системы охлаждения двигателя (на рабочей частоте вращения)19. 15(30)2 Электродвигатель и элемент обогрева наружного зеркала заднего вида20. 30 Электродвигатель вентилятора отопителя. Система кондиционирования воздуха21. 7,5 Плафоны освещения салона. Лампа освещения вещевого ящика. Переносная лампа. Часы. Радиоприемник (устройство запоминания станций). Бортовой компьютер22. 7,5 Лампы габаритного света в левой фаре, левом заднем фонаре23. 7,5 Лампы габаритного света в правой фаре, правом заднем фонаре. Лампы освещения приборов. Фонари освещения номерного знака24. 15 Указатели поворота в режиме аварийной сигнализации25. Резервный26. Резервный27. 25-30 Система блокировки замков. Элементы обогрева замков дверей. Противоугонная система Система блокировки замков дверей. Элементы обогрева замков дверей. Противоугонная система. Зуммер бортового компьютера28. 25(30)2 Прикуриватель. Электропривод антенны. Электродвигатель дополнительного отопителя29. 7,5 Левая противотуманная фара30. 7,5 Правая противотуманная фара

Описание реле

1. Реле нормальной скорости / резервное;
2. Звуковой сигнал;
3. Реле дальнего света;
4. Реле ближнего света;
5. Неиспользуемое;
6. Реле высокой скорости / резервное;
7. Резервное;
8. Реле противотуманных фонарей;
9. Резервное;
10. Стеклоочиститель.

Видео о замене предохранителя на BMW E30 (3 series).

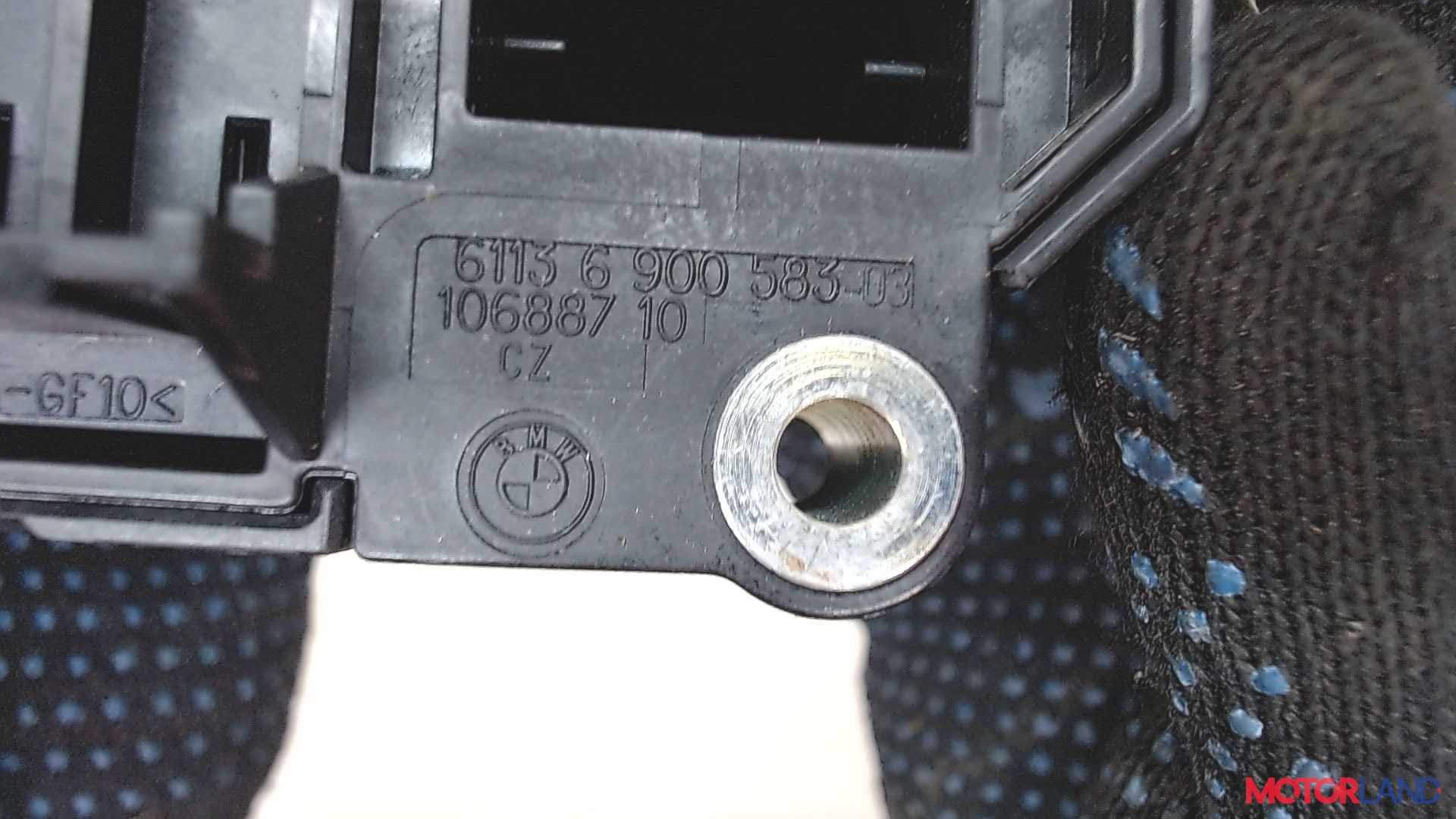

Блок предохранителей в салоне bmw e65 / e66

Он находится за бардачком или как его еще называют вещевым ящиком.

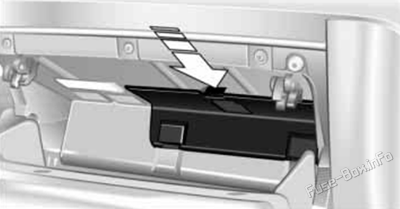

Для доступа, отожмите язычок крышки вперед и откиньте. Выглядеть будет примерно так.

p, blockquote 6,0,0,0,0 —> фото блока предохранителей бмв е65

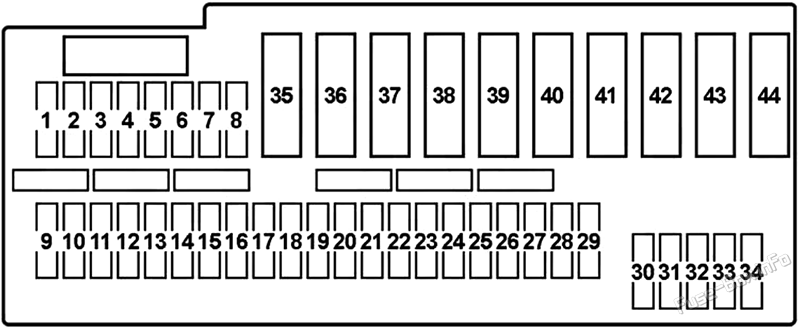

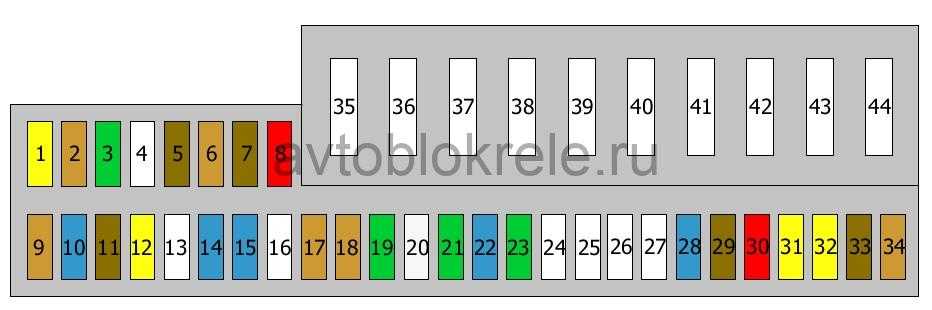

Таблица с описанием схемы на русском

p, blockquote 11,0,0,0,0 —>

1	(20A) Дополнительный отопитель
2	(5A) Аудиосистема / Радио
3	(30A)
4	—
5	(7.5A)
6	CD-чейнджер
7	(7,5A) Система поддержания скорости
8	(10A)
9	(5A) Система контроля давления в шинах
10	(15A) Электронный блок управления кондиционером
11	(7,5A)
12	(20A) Блок управления электрооборудованием рулевой колонки
13	—
14	(15A) Система подвески
15	(15A)
16	—
17	(5A)
18	(5А) Блок управления корректором фар
19	(30A) Блок управления электрооборудованием левой задней двери
20	(25A)
21	(30A) Блок управления электрооборудованием левой передней двери
22	(15A)
23	(30A) Электропривод передних сидений
24	(10A) Блок управления системой ночного видения
25	—
26	—
27	—
28	(15A) Блок управления комбинацией приборов
29	(7,5A) Диагностический разъем (DLC)
30	(10A) Свечи накала
31	(20A) Прикуриватель(и)
32	(20A) Разъем(ы) зарядки
33	(7.5A)
34	(5A)
35	(40A) Очиститель лобового стекла
36	(50A)
37	(40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя
38	—
39	(50A) Система ABS
40	(60A) Электросистема двигателя
41	(50A)
42	(50A) Блок управления замком зажигания
43	(50A) Прикуриватель
44	(50A)

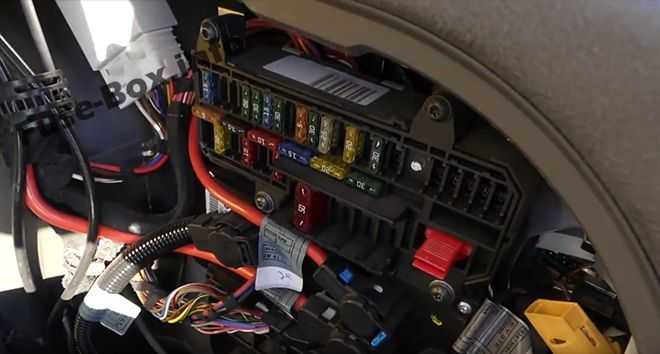

Блок с предохранителями в багажнике BMW E66 / E65

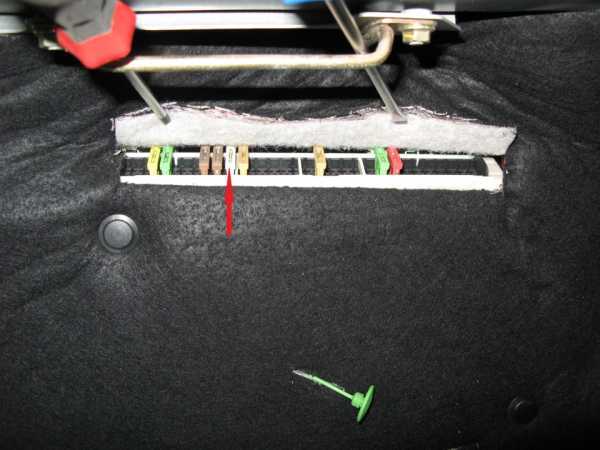

Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.

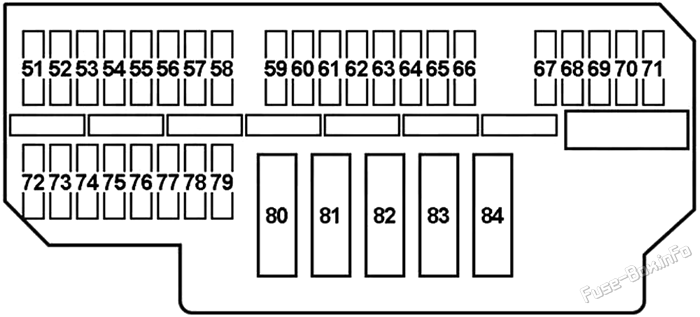

Обозначение на русском

51	(15A) Реле обогревателя лобового стекла
52	(15A) Холодильник
53	(5A)
54	(5A) Блок управления системы дистанционного управления центральным замком и запуска двигателя
55	(30A) Блок управления подогревом заднего сиденья
56	(30A) Электропривод передних сидений
57	(15A)
58	(30A) Блок управления электрооборудованием правой передней двери
59	(5A) Блок управления стояночным тормозом
60	(30A) Блок управления электрооборудованием правой задней двери
61	(30A) Блок управления стояночным тормозом
62	(30A) Компрессор системы активной подвески
63	(20A) Блок управления электроприводом люка
64	—
65	(30A) Радио
66	(20A) Разъем электрооборудования прицепа
67	—
68	—
69	—
70	—
71	(5A)
72	(7,5) Блок управления подвеской
73	(15A) Топливный насос
74	—
75	(30A) Подогрев сидений
76	(10A) Навигационная система /ДВД
77	(5A) Кондиционирование сидений
78	(30A) Подогрев сидений
79	(10A) Телефон
80	—
81	(50A) Блок управления приводом открывания/закрывания крышки багажника
82	—
83	(40A)
84

Почему не греет печка БМВ Е60: причины

• Сгорел вентилятор. Электромоторчик с двойной крыльчаткой может не подавать предварительно признаков неисправности однажды он просто не включится.
• Стерлись щетки моторчика вентилятора это обычно происходит к пробегу 200 т. км, и более. Неисправность предваряется усилением шума работы, задолго до поломки.
• Критический разряд или снижение емкости аккумулятора тка не хватает всем потребителям и вентилятор печки, как второстепенный узел, ограничивается в электропитании.
• Отказал интеллектуальный датчик АКБ (на минусовой клемме) обычная неисправность для холодного времени года.
• Неисправно реле выходного каскада вентилятора (ЕЖ) регулятор оборотов. Деталь идет под замену она не ремонтопригодна.

Диагностика автомобилей

У автомобилей BMW e39, e53, e46, а также у многих других есть множество датчиков и прочих электрических устройств, о поломке которых можно узнать при помощи диагностики. Проверку авто на предмет ошибок можно произвести как на специализированной станции ТО, так и своими силами в домашних условиях. К сожалению, данная процедура стоит недешево на СТО, так что тем автовладельцам, которые решили произвести проверку своего бортового компьютера самостоятельно, эта инструкция пригодится.

Чтобы проверить свое транспортное средство самостоятельно, вам потребуется:

• Персональный компьютер или ноутбук (лучше выбрать второе, так как он более компактный), в котором должен присутствовать COM-порт.
• Диагностическое оборудование, в частности — сканер Inpa или Carsfot. Первый получил признание среди отечественных автомобилистов: на российских и украинских СТО редко где можно встретить другое оборудование, в основном используется Inpa. Средняя стоимость этого оборудования в России составляет от 3 500 до 5 000 рублей, на Украине — от 1 200 до 2 500 гривен.
• Com-кабель.
• Официальное диагностическое программное обеспечение (в основном для автомобилей BMW используется утилита DIS).

Итак, вам нужно подключить диагностическое оборудование Inpa к ноутбуку, на котором должна быть установлена программа DIS и к бортовому компьютеру вашего BMW. Установив правильно программное обеспечение, можно приступать к проверке БК (бортового компьютера) на предмет наличия неисправностей. Но проверка автомобиля — это только первый шаг к ликвидации ошибки. При диагностике на экране ноутбука будут появляться определенные коды, которые свидетельствуют о наличии той или иной поломки. Как же разобраться в них?

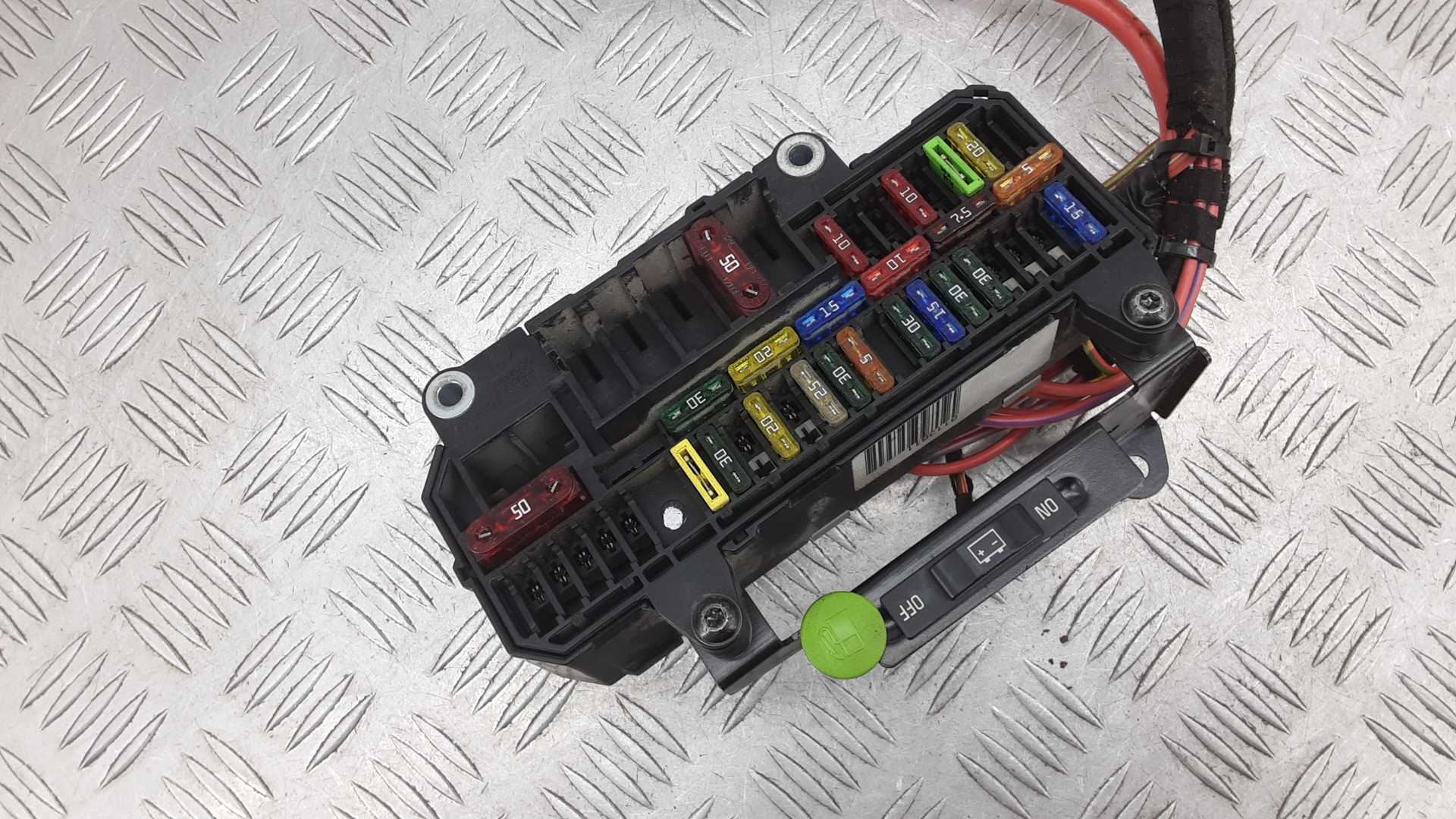

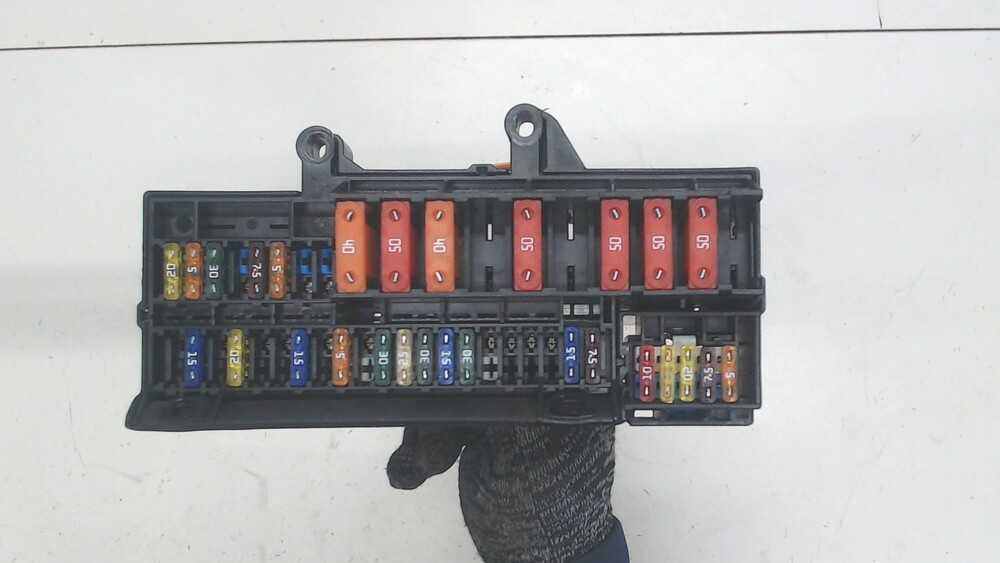

Блок реле и предохранителей в багажном отделении

Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Реальное фото блока в багажном отделении бмв е60

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

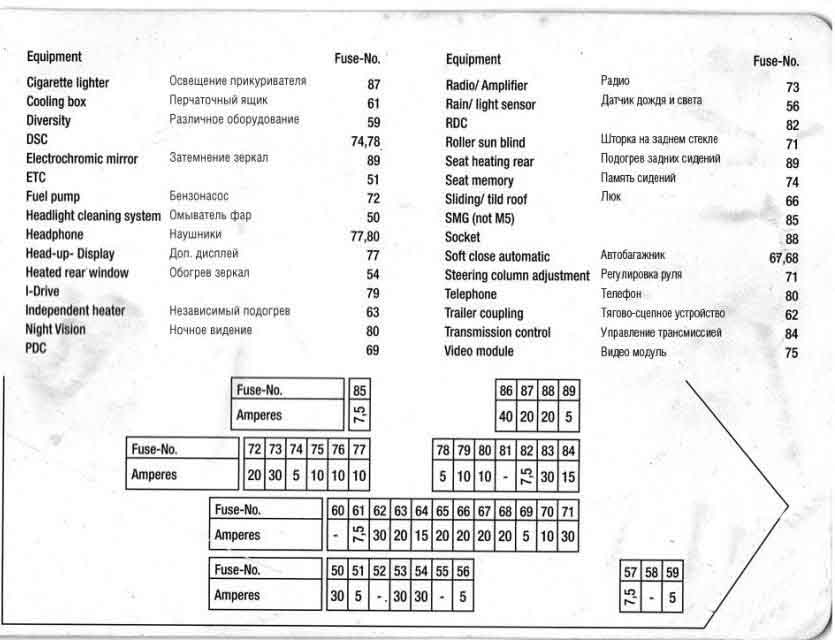

Оригинальное описание выглядит примерно так.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Таблица с расшифровкой

p, blockquote 24,0,0,0,0 —>

Реле контроля силы тока аккумуляторной батареи
50	30А насос омывателя фар
51	5А
52	40А Реле компрессора активной подвески
53	30А Электропривод передних сидений
54	40А Обогреватель заднего стекла
55	40А Блок управления приводом открывания/ закрывания задней двери
56	5А Датчик дождя/ солнечного света
57	5А Блок управления электродвигателем вентилятора кондиционера/ отопителя
58	20А Очиститель заднего стекла
59	5А Усилитель сигнала антенны
60	—
61	7,5А Холодильник, предохранитель прикуривателя (до 09-2005)
62	30А Блок управления электрооборудованием прицепа
63	20А Дополнительный отопитель
64	15А Блок управления электродвигателем вентилятора кондиционера/ отопителя
65	—
66	20А Блок управления электроприводом люка
67	10А
68	5А
69	5А Блок управления системой парковки
70	10А Датчик дистанции до препятствия (адаптивная система поддержания скорости)
71	30А Многофункциональный переключатель в сборе
72	20А 8цил. бензин: Реле топливного насоса
73	30А 09/07: Усилитель выходного сигнала аудиосистемы
74	10А
75	10А
76	10А
77	10А Главный дисплей
78	5А
79	10А
80	10А
81	7,5А
82	7,5А Блок управления системы контроля давления в шинах
83	30А Электропривод передних сидений
84	15А
85	7,5А
86	40А Усилитель рулевого управления
87	20А Предохранитель прикуривателя (после 09-2005)
88	20А
89	5А Внутреннее зеркало заднего вида с автозатемнением

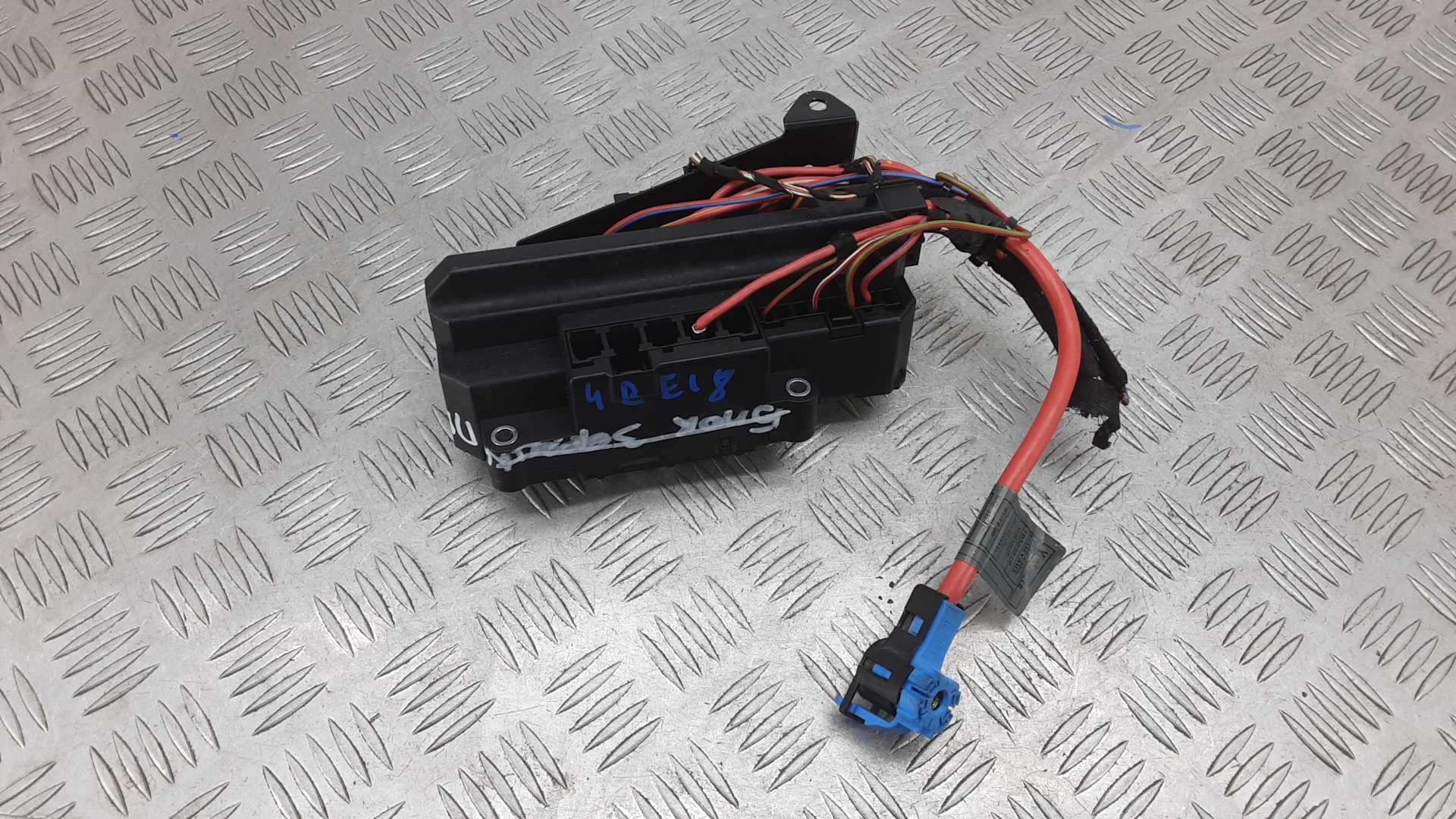

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:

p, blockquote 25,0,0,0,0 —>

• F92 (100А) — дополнительный электрический отопитель;
• F90 (200А) — блок предохранителей расположенного в приборной панели.

Предохранители бмв е38 и блоки реле с описанием и расположением всех элементов

BMW E38 — автомобиль предоставляющий 3-е поколение 7 серии компании бмв. Выпускалась данная модель в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах. За это время автомобиль прошел один рестайлинг. Мы рассмотрим места расположения и подробное описание предохранителей бмв е38 со схемами на русском языке.

Блок предохранителей под капотом bmw e38

Данный блок находится справа сзади моторного отсека.

Там же (на пластиковой коробке) нанесена актуальная информация о предохранителях для вашей модели бмв. Мы же представляем общую информацию, которая может отличатся и зависит от комплектации и года выпуска.

Таблица с описанием

1
2
3	Стеклоочистители	30
4	Очиститель фар + омыватель ветрового стекла	30
5	Сигнал	15
6	Интерьер + ходовые огни огни + омыватель ветрового стекла	20
7	Кондиционирование	7,5
8	Регулируемое наружное зеркало + Центральная система блокировки + Электро подъёмники для окна	30
9	Вспомогательный вентилятор	20
10	Автоматическое управление стабильностью	25
11	Кондиционер + Вспомогательный вентилятор + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя	15
12	Регулировка рулевой колонки	15
13	(-)	(–)
14	(-)	(–)
15	Регулировка сиденья водителя + рулевой колонки	30
16	Подогрев пассажирского сидения + солнцезащитная шторка	30
17	(-)	10
18	(-)	5
19	(-)	5
20	Кондиционер + Вспомогательный вентилятор] + Подогреватель заднего стекла + Подогрев ветрового стекла + Подогреватель нагревателя	5
21	Открывание для гаражных ворот + Накладные расходы	5
22	Управление двигателем	10
23	Щиток приборной панели + модуль света	5
24	Управление двигателем	5
25	(-)	(–)
26	Сигнал + Приборная панель + модуль света	5
27	Многофункциональный информационный дисплей	5
28	Радиоуправление + Стеклоочистители	5
29	Центральная система блокировки + Подъемник для окна	30
30	Нагревательные шайбы + подогрев ветрового стекла [w / 20]	10
31	Регулируемое наружное зеркало + Центральная система блокировки + Электро подъём для окон	30
32	Дополнительный вентилятор кондиционера	30
33	ABS	25
34	Вспомогательный вентилятор	30
35	(-)	(–)
36	Обогрев рулевого колеса	10
37	(-)	(–)
38	Вспомогательный вентилятор	5
39	Подогрев сидений	15
40		5
41	Щиток приборной панели + модуль света	5
42	розетка зарядного устройства (прикуриватель)	7,5
43	Подушка безопасности	5
44	Иммобилизация	5
45	Подушка безопасности	5
46	Встроенный монитор + Радио + Телефон	5
47	Многофункциональное рулевое колесо + многофункциональный информационный дисплей	5
48	Регулировка заднего сиденья + Сдвигаемая шторка	10

Он располагается за вещевым ящик. Тут расположены реле вентилятора, компрессора и прочие элементы.

Блок с предохранителями и реле в багажнике бмв е38

Находится он справа в багажном отделении над акб под обшивкой.

Описание

	Реле независимого отопителя
	Реле основных цепей зажигания
	Реле топливного насоса
	Реле обогревателя заднего стекла
49	(15А) Система независимой вентиляции
50	(15А) Независимый отопитель
51	(20А) Люк
52	(30А) Предохранитель прикуривателя бмв е38
53	(20А) Электропривод заднего сиденья
54	—
55	(7,5А) Очистители лобового стекла, усилитель рулевого управления
56	(15А) Противоугонная система
57	(15А) Топливный насос
58	(5А) Противоугонная система, центральный замок
59	(30А) Обогреватель заднего стекла
60	—
61	(20А) Электродвигатель вентилятора кондиционера — задний
62	(5А) Внутреннее зеркало заднего вида
63	(15А) Подогреватель заднего сиденья
64	(5А) Система парковки
65	(15А) Система управления подвеской
66	(5А) Прикуриватель
67	—
68	(5А) Электродвигатель вентилятора кондиционера — задний
69	(30А) Навигационная система, аудиосистема
70	(10А) Телефон
71	—
72	—
73	—
74	—
75	—
76	—
77	—

Дополнительная информация

Одна из частых проблем данной серии, это не работающие дворники. Вот пример ремонта. Там же можете посмотреть места расположения блока с предохранителями.

Нужно больше информации, про автомобиль е38, скачайте оригинальную инструкцию по эксплуатации бмв.

Fuse Layout BMW 7-Series 2002-2008

Table of Contents

Fuse box in the glove compartment

Open the glove compartment, press the tab on the cover to the front, then fold down the cover.

Fuse Box Diagram

Assignment of the fuses in the glove compartment

№	Amps	Protected Component
1	20A	Independent/Auxiliary Heating Control Unit
2	5A	Antenna Tuner, Digital Tuner (USA)
3	30A	Chassis Integration Module (CIM)
4	—	Not Used
5	7.5A	Control Display, Control Unit for Rear Compartment Display, Centre Console Control Centre, Phoneboard, Rear Compartment Centre Console Control Centre
6	5A	CD Changer
7	7.5A	Active Cruise Control (ACC) Control Unit
8	10A	Dynamic Drive Control Unit
9	5A	Tyre Pressure Control (RDC) Control Unit
10	15A	A/C Control Unit
11	7.5A	Rear Compartment Monitor
12	20A	Steering Column Switch Cluster
13	5A	Electronic Damper Control (EDC) Control Unit
14	15A	Electronic Damper Control Power-Saving Relay
15	15A	Safety Information Module (SIM (2002-2004)), Driver’s Seat Satellite, Passenger’s Seat Satellite, Central Gateway Module (ZGM (2002-2004)), Safety and Gateway Module (2004-2008)
16	—	Not Used
17	5A	Dynamic Stability Control (DSC) Control Unit, Light Switch Unit
18	5A	Adaptive Headlight
19	30A	Rear Left Door Module
20	25A	Dynamic Stability Control (DSC) Control Unit
21	30A	Front Left Door Module
22	15A	N52, M54, M57, M67: Mechatronics (EGS)
23	30A	Front Left Seat Module (LHD), Front Right Seat Module (RHD)
24	10A	Electronic Night Vision Module
25	—	Not Used
26	—	Not Used
27	—	Not Used
28	15A	Instrument Cluster
29	7.5A	OBD-2 Socket
30	5A	Hydrogen: Clean Energy Module
30	10A	M57: Electronic Damper Control Power-Saving Relay, Fuel Heater Relay, Starter Relay, E-Box Fan, Crankshaft Breather Heating (TU2), Exhaust Flap (TU2) M67: Electronic Damper Control Power-Saving Relay, Fuel Heater Relay, Starter Relay, E-Box Fan M54, N52: Electronic Damper Control Power-Saving Relay, Exhaust Flap, Starter Relay, E-Box Fan, Secondary Air Pump Relay (M54)
31	20A	Front Cigar Lighter, Rear Cigarette Lighter
32	20A	Rear Charging Socket, Front Socket (2006-2008)
33	7.5A	Instrument Cluster, Car Access Control Unit (2005-2008)
34	5A	Antenna Amplifier with Remote Control Receiver, Integrated Supply Module (IVM (2005-2008) — N62, N73, Alpina), Clean Energy Module (2006-2008)
35	40A	Wiper Module
36	50A	Light Module
37	40A	Blower Output Stage
38	—	Not Used
39	50A	Dynamic Stability Control (DSC) Control Unit
40	60A	N62, Alpina, N73, Hydrogen: Integrated Supply Module (IVM) M54: Digital Motor Electronics (DME) Control Unit, DME Relay, Fuse №: «01», «02», «03», «04», «05» N52: Digital Motor Electronics (DME) Control Unit, DME Relay, Fuse №: «05», «09», «010»
41	50A	M57, M67: Fuel Heater Relay
42	50A	Car Access Control Unit
43	50A	Cigar Lighter Relay
44	50A	2002-2003: Light Module

Advertisements

It is located on the right side, behind the cover. Pull the handle to fold down the trim on the right
wall.

Fuse Box Diagram

Assignment of the fuses in the luggage compartment

№	Amps	Protected Component
51	15A	Wiper Park Position Heating Relay
52	15A	Cooler Box
53	5A	Antenna Amplifier with Remote Control Receiver
54	5A	Comfort Access Control Unit
55	30A	Rear Compartment Seat Heating Control Unit
56	30A	Front Right Seat Module (LHD), Front Left Seat Module (RHD)
57	15A	Rear Seat Satellite
58	30A	Front Right Door Module
59	5A	Parking Brake Control Unit (PBR)
60	30A	Rear Right Door Module
61	30A	Parking Brake Control Unit (PBR)
62	30A	Air Supply System (Air Suspension)
63	20A	Sunroof Module E67: Flashing Beacon Switch
64	—	Not Used
65	30A	HiFi Amplifier, Audio System Controller, Headset Interface
66	20A	Trailer Socket Sunroof Module E67: Flashing Beacon Switch
67	30A	Trailer Module Hydrogen: Electric Water Pump
68	—	Not Used
69	5A	E67: Pinpuller Control Unit (Windscreen Emergency Exit)
70	—	Not Used
71	5A	Luggage Compartment Fan Relay
72	7.5A	Air Suspension Control Unit
73	20A	Right B-Pilar Satellite
74	30A	Trailer Module
75	30A	Rear Right Seat Module (LHD), Rear Left Seat Module (RHD)
76	10A	Navigation Control Unit, Video Module, Multimedia Changer, Digital Tuner (except Japan), Satellite Receiver (except Japan), VICS Receiver (2002-2003 — Japan)
77	5A	Rear Compartment Air Conditioning Control Unit
78	30A	Rear Left Seat Module (LHD), Rear Right Seat Module (RHD)
79	10A	except Japan: Telephone Transceiver, Voice Input Control Unit, Mobile Phone (Compensator), Autarkic Rear Compartment Telephone Japan: Flexible Bus Interface (FBI), JBIT II (Noise Suppressor Filter), Voice Input Control Unit
80	40A	2006-2008: Air Supply System Relay (Air Compressor)
81	50A	Boot Lid/Tailgate Module
82	—	Not Used
83	40A	Rear Compartment Air Conditioning Blower Output Stge
84	—	Not Used

Блок реле и предохранителей в моторном отсеке

Находится в дальнем правом углу, почти около лобового стекла.

Схема предохранителей и реле в моторном отсеке бмв е39

Расшифровка схемы

1	Электронный блок управления двигателем
2	Электронный блок управления КПП
3	Реле системы управления двигателем
4	Реле катушки зажигания — кроме 520i (22 6S 1) /525i/530i
5	Реле 1 электродвигателя очистителя лобового стекла
6	Реле 2 электродвигателя очистителя лобового стекла
7	Реле 1 электродвигателя вентилятора конденсатора кондиционера
8	Реле З электродвигателя вентилятора конденсатора кондиционера
9	Реле насоса системы подачи воздуха на выпуск / Реле ABS

Предохранители

F1	30A Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i
F2	30A Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S1) /525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод (1,2) системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода
F3	20A Датчик положения коленчатого вала, датчик (1,2) положения распределительного вала, датчик расхода воздуха
F4	30A Подогреваемые кислородные датчики, электронный блок управления двигателем
F5	30A Реле катушки зажигания — кроме 520i (22 6S1) /525i/530i
