Основной блок предохранителей в салоне bmw e53

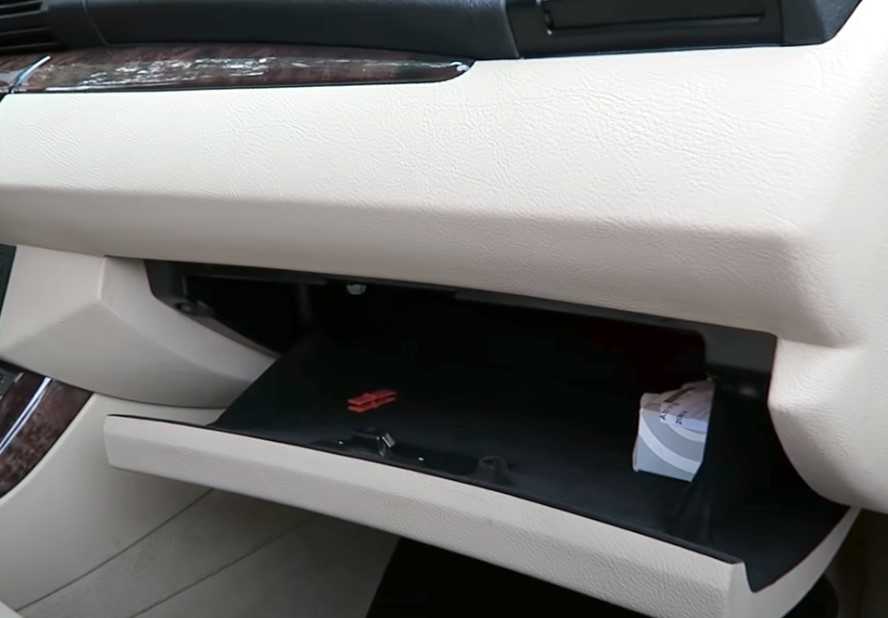

В салоне главный блок предохранителей и реле находятся в бардачке (перчаточный ящик) за защитной крышкой. Что бы получить к нему доступ, надо открыть бардачок.

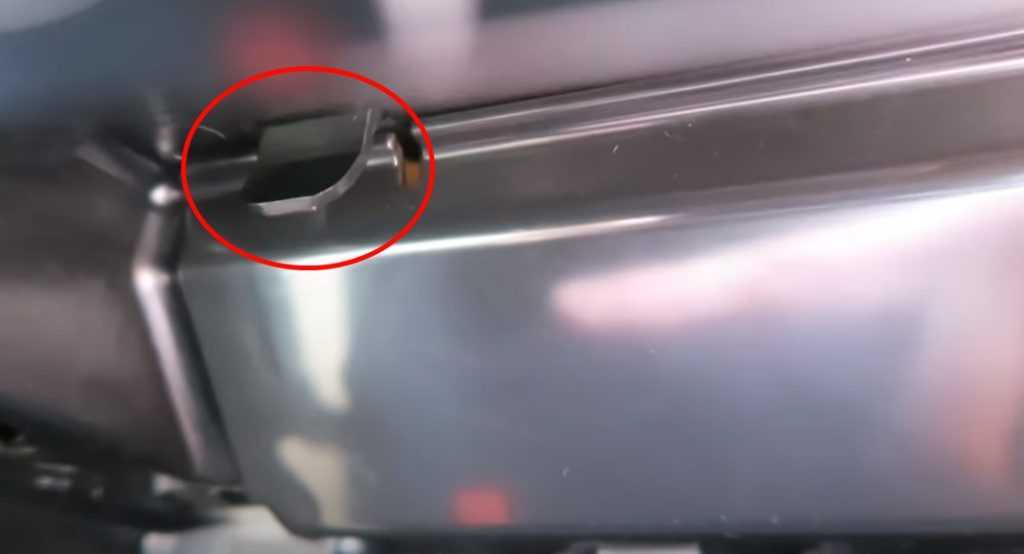

Далее, отжать 2 клипсы крепления задней пластиковой крышки (слева и справа).
Появится примерно такой блок, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд — запасные элементы.

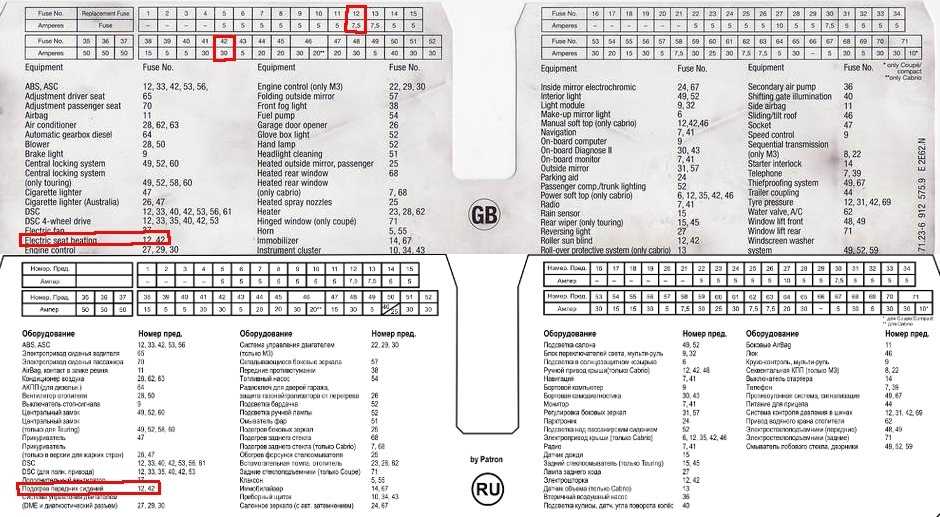

На крышке обычно крепится пинцет для предохранителей и брошюра с обозначением.
Общая схема расположения
Таблица с описанием
p, blockquote 13,0,0,0,0 —>
| 1 | 5А Разъем шины данных, комбинация приборов |
| 2 | 5А Блок управления освещением |
| 3 | 5А Система отопления/ кондиционирования(02/01) |
| 4 | 5А Реле катушки зажигания |
| 5 | 7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле |
| 6 | 5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах |
| 7 | 5А Реле катушки зажигания |
| 8 | 5А Подсветка комбинации приборов |
| 9 | 5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением |
| 10 | 15А Звуковой сигнал |
| 11 | 5А Иммобилайзер |
| 12 | 5А Подсветка комбинации приборов, датчик положения рулевого колеса |
| 13 | 5А Противоугонная система, внутреннее зеркало заднего вида |
| 14 | 5А Много функциональный блок управления 1 |
| 15 | 5А Блок управления системы контроля давления в шинах (02/04) |
| 16 | 5А Замок зажигания |
| 17 | 5А блок управления освещением салона |
| 18 | — |
| 19 | — |
| 20 | 30А Блок управления электро оборудованием двери водителя |
| 21 | 30А Электропривод сидений |
| 22 | — |
| 23 | — |
| 24 | 30А Блок управления электро оборудованием двери пассажира |
| 25 | 25А Разъем зарядки, прикуриватель |
| 26 | 30А Реле основных цепей зажигания |
| 27 | 20А Много функциональный блок управления 1 |
| 28 | 30А Омыватели фар |
| 29 | 10А Подушка безопасности |
| 30 | — |
| 31 | 5А Управление двигателем |
| 32 | 5А Реле основных цепей, много функциональный блок управления 2 |
| 33 | 5А Предохранитель прикуривателя |
| 34 | 7,5А Обогреватель заднего стекла, отопитель /кондиционер |
| 35 | — |
| 36 | 5А Разъем зарядки |
| 37 | 5А Много функциональный блок управления 2 |
| 38 | — |
| 39 | 5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер |
| 40 | 30А Очиститель лобового стекла |
| 41 | 5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1 |
| 42 | 5А Лампы освещения салона |
| 43 | 5А Комбинация приборов |
| 44 | 5А Система SRS, электропривод сидений |
| 45 | 5А Комбинация приборов |
| 46 | 7,5А Блок управления раздаточной коробкой |
| 47 | 25А Реле топливного насоса |
| 48 | 7,5А Отопитель/ кондиционер |
| 49 | — |
| 50 | — |
| 51 | 10А Анти блокировочная система тормозов (ABS), система управления двигателем |
| 52 | 15А Диагностический разъем (DLC) (^>09/00) |
| 53 | 25А Много функциональный блок управления 2 |
| 54 | 15А Электронный блок управления КПП |
| 55 | 30А Анти блокировочная система тормозов (ABS) |
| 56 | — |
| 57 | 15А Блок управления под веской |
| 58 | 20А Люк |
| 59 | 20А Дополнительный отопитель |
| 60 | 30А Много функциональный блок управления 1 |
| 61 | 50А Электродвигатель вентилятора системы охлаждения |
| 62 | 50А Реле насоса системы подачи воздуха навыпуск |
| 63 | 50А Анти блокировочная система тормозов (ABS) |
| 64 | 50А Отопитель/ кондиционер |
p, blockquote 15,0,0,0,0 —> блок с предохранителями и реле бмв х5 е53
Как видно из фотографии, сверху данного блока располагаются реле и дополнительные предохранители. Вот общая схема.
Расшифровка
p, blockquote 18,0,0,0,0 —>
| 1 | Реле подкачивающего топливного насоса — Дизель |
| 2 | — |
| 3 | блок управления освещением салона |
| 4 | Реле звукового сигнала |
| F103 | — |
| F104 | (10А) Свечи накаливания |
| F105 | (80А) Иммобилайзер, замок зажигания- 4,4/4,6(02/02) |
| F106 | (50А) Замок зажигания, блок управления освещением |
| F107 | (50А) Блок управления освещением |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Английский язык ошибки — русский перевод ошибок БМВ Х5
Общее
- RELEASE PARKINGBRAKE — Отпустить стояночный тормоз
- CHECK BRAKE FLUID — Проверить уровень тормозной жидкости
- STOP! ENGINE OILPRESS — Стоп! Низкое давление масла в двигателе
- COOLANT TEMPERATURE — Температура охлаждающей жидкости
- BOOTLID OPEN — Открыт багажник
- DOOR OPEN — Открыта дверь
- CHECK BRAKE LIGHTS — Проверить стоп-сигналы
- CHECK LOWBEAM LIGHTS — Проверить ближний свет
- CHECK TAIL LIGHTS — Проверить свет задних фонарей
- CHECK PARK LIGHTS — Проверить габаритный свет
- CHECK FRONT FOGLAMP — Проверить свет пер. противотуманных фар
- CHEK REAR FOGLAMP — Проверить свет задних противотуманных фар
- CHECK NUMPLATE LIGHT — Проверить освещение номерных знаков
- CHECK TRAILER LIGHTS — Проверить фонари прицепа
- CHECK HIGHBEAM LIGHT — Проверить дальний свет
- CHECK REVERSE LIGHTS — Проверить фонари заднего хода
- TRANS. FAILSAFE PROG — Аварийная программа АКПП
- CHECK BRAKE LININGS — Проверить тормозные колодки
- WASHER FLUID LOW — Долить воды в бачок омывателя
- CHECK ENGINE OIL LEV — Проверить уровень масла в двигателе
- IGNITION KEY BATTERY — Заменить аккумулятор ключа зажигания
- CHECK COOLANT LEVEL — Прверить уровень охлаждающей жидкости
- LIGHTS ON? — Включен свет?
- CHECK STEERING FLUID LEV — Проверить масло гидропривода р/управл-я
Опционально
- TYRE DEFECT — Дефект шины, немедленно сбавьте скорость и остановитесь, не делая резких движений р/колесом
- EDC INACTIVE — Система электронной регулировки жесткости амортизаторов не активна
- SELFLEVEL SUSP. INACT — Система саморегулирования дорожного просвета неактивна
- FUEL INJECT. SYS. — Проверьте инжектор в СТО Дилера BMW!
- SPEED LIMIT — Вы превысили установленный Вами на бортовом компьютере лимит скорости.
- PRE-HEATING — Не запускайте двигатель, пока не погаснет данная надпись (работает предпусковой подогреватель)
- FASTEN SEAT BELTS — Пристегните ремни безопасности
- ENGINE FAILSAFE PROG — Аварийная программа двигателя, обратитесь к Дилеру BMW!
- SET TYRE PRESSURE — Установите предписанное давление воздуха в шинах
- CHECK TYRE PRESSURE — Проверьте давление воздуха в шинах, при необходимости доведите до нормы
- TYRE CONTROL INACTIVE — Неисправность в системе контроля давления в шинах, система неактивна
- KEY IN IGNITION LOCK — Вы оставили ключ в замке зажигания
- Bremsflussigkeit — уровень тормозной жидкости приближается к минимуму
- Oeldruck Motor — недостаточное давление масла в двигателе. Появляется, если после пуска масленка не гаснет в течение примерно 5 секунд (случаи пробития поддона опускаю). Мануал требует немедленной остановки двигателя, однако если попробовать его сразу завести — помогает. Стоит задуматься о следующем масляном фильтре «подешевле»
- Kuhlwassertemp — перегрев. Печку на полную, двигатель заглушить.
- Handbremse losen — с ручника сними!
- Kein Bremslicht — отсутствует стоп-сигнал. Редко лампы горят по две.
- Bremsli. Elektrik — накрылся предохранитель или цепи стоп-сигнала.
- Speed Limit — превышена вами же заданная скорость
Не очень плохие сообщения
- Bremsbelage — стерлись колодки и сработал датчик. И то и другое менять.
- Waschwasserstand — недостаточный уровень жидкости в бачке омывателя. Долить.
- 1 Bremslicht — накрылся один стоп-сигнал. Меняем лампочку.
- Abblendlicht — накрылся ближний свет. См. предыдущий пункт.
- Rucklicht — один из задних габаритов не горит. См. предыдущий пункт.
- Kennzeichenlicht — одна или обе лампы подсветки номера не горят. См. предыдущий пункт.
- Anhangerlicht — что-то не работает в световой сигнализации прицепа.
Не очень хорошие сообщения
- Oelstandmotor — уровень масла в двигателе приближается к минимуму. Долить.
- Kuhlwasserstand — уровень ОЖ приближается к минимуму. Долить.
- Oeldruck Sensor — неисправность датчика давления масла.
- Sensor Oelstand — неисправность датчика уровня масла.
- Check Control — аналог из лексикона Microsoft: General Protection Fault. Немедленно покинуть автомобиль путем катапультирования. Для запуска системы катапультирования открыть люк и как следует пукнуть на предварительно нагретый прикуриватель. (шутка). Нужно остановиться и заглушить двигатель.
- Licht an? — открыта водительская дверь при включенных габаритах.
Дополнительная информация
Видео о предохранителях и реле
У себя на канале мы так же подготовили видео материал по данной статье. Смотрите и подписывайтесь.
p, blockquote 35,0,0,0,0 —>
p, blockquote 36,0,0,0,0 —>
Как поменять предохранитель прикуривателя
Вот пример того как правильно поменять предохранитель прикуривателя на бмв х5 е53.
p, blockquote 37,0,0,0,0 —>
p, blockquote 38,0,0,0,0 —>
Книга по эксплуатации бмв е53
Если хотите узнать больше информации про bmw x5 изучите данное руководство в формате pdf: «скачать«.
p, blockquote 39,0,0,0,0 —>
Русский перевод ошибок с приборной панели
RELEASE PARKINGBRAKE-Отпустить стояночный тормоз CHECK BRAKE FLUID-Проверить уровень тормозной жидкости STOP! ENGINE OILPRESS-Стоп! Низкое давление масла в двигателе COOLANT TEMPERATURE-Температура охлаждающей жидкости* BOOTLID OPEN-Открыт багажник DOOR OPEN-Открыта дверь CHECK BRAKE LIGHTS-Проверить стоп-сигналы CHECK LOWBEAM LIGHTS-Проверить ближний свет CHECK TAIL LIGHTS-Проверить свет задних фонарей CHECK PARK LIGHTS-Проверить габаритный свет CHECK FRONT FOGLAMP-Проверить свет пер. противотуманных фар CHEK REAR FOGLAMP-Проверить свет задних противотуманных фар CHECK NUMPLATE LIGHT-Проверить освещение номерных знаков CHECK TRAILER LIGHTS-Проверить фонари прицепа CHECK HIGHBEAM LIGHT-Проверить дальний свет CHECK REVERSE LIGHTS-Проверить фонари заднего хода TRANS. FAILSAFE PROG-Аварийная программа АКПП CHECK BRAKE LININGS-Проверить тормозные колодки WASHER FLUID LOW-Долить воды в бачок омывателя CHECK ENGINE OIL LEV-Проверить уровень масла в двигателе IGNITION KEY BATTERY-Заменить аккумулятор ключа зажигания CHECK COOLANT LEVEL-Проверить уровень охлаждающей жидкости LIGHTS ON?-Включен свет? CHECK STEERING FLUID LEV-Проверить масло гидропривода рулевого управления
Источник
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Характеристики BMW M54B30
Топовая 3-литровая версия двигателя семейства M54. В дополнение к увеличению объему, по сравнению с самым мощным предшественником B28, в М54Б30 изменился механически, а именно, установлены новые поршни, которые имеют короткую юбку по сравнению с M52TU и были заменены поршневые кольца, чтобы уменьшить трение. Коленчатый вал для 3-литрового M54 был взят от S52B32 – устанавливаемый на BMW M3. Фазы газораспределиния DOHC изменены, лифт увеличен до 9,7 мм, а новые пружины клапанов были установлены для увеличения подъемной силы. Впускной коллектор модифицирован и на 20 мм короче. Диаметр трубок увеличился незначительно. М54Б30 применялся на:
- BMW E46 330i/330xi
- BMW E46 330Ci
- BMW E39 530i
- BMW 3.0i Z3 Coupe и BMW 3.0i Z3 Roadster
- BMW E60 530i
- BMW 530i E61
- BMW 730i E65
- BMW 730Li E66
- BMW Z4 3.0i E85
- BMW E83 X3 3.0i
- BMW E53 X5 3.0i
Основной блок предохранителей в салоне bmw e53
В салоне главный блок предохранителей и реле находятся в бардачке (перчаточный ящик) за защитной крышкой. Что бы получить к нему доступ, надо открыть бардачок.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Далее, отжать 2 клипсы крепления задней пластиковой крышки (слева и справа).
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Появится примерно такой блок, где все предохранители расположены в 2 ряда. Третий горизонтальный ряд — запасные элементы.
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
На крышке обычно крепится пинцет для предохранителей и брошюра с обозначением.
p, blockquote 10,0,1,0,0 —>
Общая схема расположения
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Таблица с описанием
p, blockquote 13,0,0,0,0 —>
| 1 | 5А Разъем шины данных, комбинация приборов |
| 2 | 5А Блок управления освещением |
| 3 | 5А Система отопления/ кондиционирования(02/01) |
| 4 | 5А Реле катушки зажигания |
| 5 | 7,5А Генератор, датчик уровня моторного масла, электродвигатель вентилятора охлаждения блока предохранителей /реле |
| 6 | 5А Внутреннее зеркало заднего вида, блок управления системой парковки (02/04), блок управления системы контроля давления в шинах |
| 7 | 5А Реле катушки зажигания |
| 8 | 5А Подсветка комбинации приборов |
| 9 | 5А Система SRS, выключатель стоп-сигналов (датчик положения педали тормоза), блок управления освещением |
| 10 | 15А Звуковой сигнал |
| 11 | 5А Иммобилайзер |
| 12 | 5А Подсветка комбинации приборов, датчик положения рулевого колеса |
| 13 | 5А Противоугонная система, внутреннее зеркало заднего вида |
| 14 | 5А Много функциональный блок управления 1 |
| 15 | 5А Блок управления системы контроля давления в шинах (02/04) |
| 16 | 5А Замок зажигания |
| 17 | 5А блок управления освещением салона |
| 18 | — |
| 19 | — |
| 20 | 30А Блок управления электро оборудованием двери водителя |
| 21 | 30А Электропривод сидений |
| 22 | — |
| 23 | — |
| 24 | 30А Блок управления электро оборудованием двери пассажира |
| 25 | 25А Разъем зарядки, прикуриватель |
| 26 | 30А Реле основных цепей зажигания |
| 27 | 20А Много функциональный блок управления 1 |
| 28 | 30А Омыватели фар |
| 29 | 10А Подушка безопасности |
| 30 | — |
| 31 | 5А Управление двигателем |
| 32 | 5А Реле основных цепей, много функциональный блок управления 2 |
| 33 | 5А Предохранитель прикуривателя |
| 34 | 7,5А Обогреватель заднего стекла, отопитель /кондиционер |
| 35 | — |
| 36 | 5А Разъем зарядки |
| 37 | 5А Много функциональный блок управления 2 |
| 38 | — |
| 39 | 5А Концевой выключатель (датчик положения) педали сцепления, иммобилайзер |
| 40 | 30А Очиститель лобового стекла |
| 41 | 5А Очиститель/ омыватель заднего стекла, многофункциональный блок управления 1 |
| 42 | 5А Лампы освещения салона |
| 43 | 5А Комбинация приборов |
| 44 | 5А Система SRS, электропривод сидений |
| 45 | 5А Комбинация приборов |
| 46 | 7,5А Блок управления раздаточной коробкой |
| 47 | 25А Реле топливного насоса |
| 48 | 7,5А Отопитель/ кондиционер |
| 49 | — |
| 50 | — |
| 51 | 10А Анти блокировочная система тормозов (ABS), система управления двигателем |
| 52 | 15А Диагностический разъем (DLC) (^>09/00) |
| 53 | 25А Много функциональный блок управления 2 |
| 54 | 15А Электронный блок управления КПП |
| 55 | 30А Анти блокировочная система тормозов (ABS) |
| 56 | — |
| 57 | 15А Блок управления под веской |
| 58 | 20А Люк |
| 59 | 20А Дополнительный отопитель |
| 60 | 30А Много функциональный блок управления 1 |
| 61 | 50А Электродвигатель вентилятора системы охлаждения |
| 62 | 50А Реле насоса системы подачи воздуха навыпуск |
| 63 | 50А Анти блокировочная система тормозов (ABS) |
| 64 | 50А Отопитель/ кондиционер |
Полное фото блока
p, blockquote 15,0,0,0,0 —>
Как видно из фотографии, сверху данного блока располагаются реле и дополнительные предохранители. Вот общая схема.
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Расшифровка
p, blockquote 18,0,0,0,0 —>
| 1 | Реле подкачивающего топливного насоса — Дизель |
| 2 | — |
| 3 | блок управления освещением салона |
| 4 | Реле звукового сигнала |
| F103 | — |
| F104 | (10А) Свечи накаливания |
| F105 | (80А) Иммобилайзер, замок зажигания- 4,4/4,6(02/02) |
| F106 | (50А) Замок зажигания, блок управления освещением |
| F107 | (50А) Блок управления освещением |
Все совместимые масла для BMW X5 E53
Подборка от Mobil
Mobil Super 3000 XE1 5W30
Подборка от ZIC
ZIC TOP 5W-30
ZIC X9 LS Diesel 5W-40
ZIC X9 LS 5W-30
ZIC X7 LS 5W-30
ZIC TOP 0W-40
ZIC X9 5W-30
ZIC X9 5W-40
ZIC X7 5W-40
Подборка от Motul
8100 X-CLEAN EFE 5W-30
8100 X-CLEAN+ 5W-30
8100 X-CLEAN 5W-30
8100 X-CLEAN GEN2 5W-40
8100 X-CLEAN 5W-40
8100 X-MAX 0W-40
8100 X-CESS 5W-30
8100 X-CESS GEN2 5W-40
8100 X-CESS 5W-40
SPECIFIC LL-04 0W-30
SPECIFIC LL-04 5W-40
SPECIFIC LL-01 FE 5W-30
6100 SYN-CLEAN 5W-40
6100 SYN-NERGY 5W-40
SPECIFIC LL-12 FE 0W-30
Подборка от Mannol
Energy Combi LL 5W-30
7719 O.E.M. 0W-40
Energy Formula PD 5W-40
Diesel TDI 5W-30
Legend+Ester 0W-40
Energy Premium 5W-30
Elite 5W-40
Подборка от IDEMITSU
ZEPRO EURO SPEC 5W-40
Подборка от LUKOIL
LUKOIL GENESIS POLARTECH 0W-40(круглый год)
LUKOIL GENESIS ARMORTECH 5W-40(круглый год)
LUKOIL GENESIS ARMORTECH VN 5W-30(круглый год)
LUKOIL GENESIS ARMORTECH 0W-40(круглый год)
LUKOIL GENESIS ARMORTECH GC 5W-30(круглый год)
Подборка от TOTAL
QUARTZ 9000 5W-40
QUARTZ INEO MC3 5W-30
QUARTZ INEO MC3 5W-40
QUARTZ INEO LONG LIFE 5W-30
Подборка от SHELL
Helix Ultra ECT C3 5W-30
Helix Ultra Professional AM-L 5W-30
Подборка от ELF
EVOLUTION FULL-TECH LLX 5W-30
EVOLUTION FULL-TECH MSX 5W-30
EVOLUTION 900 FT 0W-30
Подборка от Castrol
EDGE 0W-40 A3/B4
EDGE 0W-30 A3/B4
Magnatec 5W-40 A3/B4
EDGE Turbo Diesel 0W-30
EDGE 5W-30 C3
EDGE 5W-40
Подборка от Liqui Moly
НС-синтетическое моторное масло Top Tec 4200 Diesel 5W-30
НС-синтетическое моторное масло Top Tec 4200 5W-30
НС-синтетическое моторное масло Top Tec 4600 5W-30
НС-синтетическое моторное масло Top Tec 4100 5W-40
НС-синтетическое моторное масло Top Tec 4200 Diesel 5W-30
НС-синтетическое моторное масло Top Tec 6100 0W-30
НС-синтетическое моторное масло Nachfull Oil 5W-40
НС-синтетическое моторное масло Special Tec LL 5W-30
НС-синтетическое моторное масло Molygen New Generation DPF 5W-30
НС-синтетическое моторное масло Molygen New Generation 5W-40
НС-синтетическое моторное масло Leichtlauf High Tech 5W-40
НС-синтетическое моторное масло Leichtlauf High Tech LL 5W-30
Синтетическое моторное масло Synthoil High Tech 5W-30
Какой производитель лучше, что выбрать?
Я подготовил много тематических рейтингов для своего сайта, основываясь на сравнении отзывов по брендам и сравнивая лабораторные анализы каждой модели. Рекомендую ознакомиться. Лучше один раз увидеть, чем 100 раз услышать. Однозначного ответа никогда не бывает.
Рейтинги масел,рекомендую ознакомиться
- Рейтинг автомобильных масел 5w-30
- Рейтинг масел для зимы 0w-20, 0w-30, 0w-40
- Рейтинг лучших российских масел 2021 года
- Рейтинг лучших минеральных масел 2021 года
- Рейтинг лучших полусинтетических масел 2021 года
- Рейтинг лучших масел для турбированных двигателей 2021 года
- Рейтинг лучших масел для дизельных двигателей 2021 года
- Рейтинг лучших синтетических масел 2021 года
- Рейтинг лучших моторных масел 10w-40 2021 года
- Рейтинг лучших синтетических моторных масел 5w-40 2021 года
Краткое описание мотора N52, N52n, N52k
Двигатель N52 – шестицилиндровый бензиновый рядный атмосферный мотор БМВ с распределённым впрыском топлива, системой регулирования высоты подъёма впускных клапанов Valvetronic (Вальветроник), системой Vanos 4-го поколения и системой раздельных трубопроводов DISA во впуске.
Мотор N52 выпускался с 2004 по 2011 (для некоторых стран до 2015) и пришёл на смену М54, после был заменён на N53 с непосредственным впрыском топлива и без системы Вальветроник. Также параллельно выпускались N54 и чуть позже N55 с турбонаддувом, после чего вся линейка была заменена на мотор нового поколения B58.
Блок предохранителей в багажнике
Назначение предохранителей и реле в багажном отделении
| № | A | Составная часть |
|---|---|---|
| 1 | Реле обогревателя сиденья – заднее | |
| 2 | Реле обогрева заднего стекла | |
| 3 | Реле аудиоустройства | |
| 4 | Реле крышки багажника / двери багажника – нижнее | |
| 5 | Реле регулировки сиденья сзади | |
| 6 | Реле крышки багажника / двери багажника – верхнее | |
| F72 | 30А | Аудиосистема, навигационная система |
| F73 | 7.5A | Реле катушки зажигания |
| F74 | 10А | телефон |
| F75 | 5A | Аудиосистема, навигационная система |
| F76 | – | – |
| F77 | 30А | Электро сиденья-задние |
| F78 | 20А | Розетка для прицепа |
| F79 | 7.5A | Модуль управления подвеской |
| F80 | 20А | Реле катушки зажигания |
| F81 | 20А | Система очистки / очистки заднего стекла |
| F82 | – | – |
| F83 | 20А | Зарядная розетка сзади |
| F84 | 7.5A | Крышка багажника / замок задней двери |
| F85 | 30А | Обогрев заднего стекла |
| F86 | 5A | Автономный отопитель |
| F87 | 30А | Подвеска компрессорного насоса |
Некоторые реле также могут быть расположены под накладками в багажном отделении. Например, реле насоса компрессора, пневматическое подвесное реле насоса компрессора.
е53 Вебасто???? где предохранитель?? | BMW Club
Если не появляется пламя, топливо пода±тся максимум в течение 170 (Z/C: 180) с. Если пламя гаснет во время работы, топливо пода±тся максимум в течение 85 сек.
ВНИМАНИЕ: При аварийном отключении в результате перегрева индикации не происходит. Аварийное отключение при пониженном или повышенном напряжении
Аварийное отключение при пониженном или повышенном напряжении.
При пониженном напряжении 9,8 + 0,3 В (Thermo Top) или 10,5 — 0,5 В (Thermo Top Z/C) (замеряно на входе в кабельный жгут), если оно держится в течение 20 сек. происходит аварийное отключение с последующим выбегом продолжительностью 120 сек.
Если имеется повышенное напряжение 15,5 + 0,5 В (замеряно на отопителе) в течение больше б сек., также происходит аварийное отключение с последующим выбегом.
Снятие аварийной блокировки при помощи таймера (Term о Top Z/C) После устранения причины неисправности производится снятие аварийной блокировки пут±м выключения и нового включения отопителя. В случае перегрева деблокировка происходит в результате удаления предохранителя F1, 20 А
Снятие аварийной блокировки при помощи таймера (Termo Top и Теrто Тор Т) После устранения причины неисправности производится снятие аварийной блокировки пут±м выключения и нового включения отопителя. В случае перегрева или если 3 раза подряд сработало аварийное отключение, отопитель можно запустить только пут±м кратковременного удаления предохранителя 15 А (синего цвета) В случае перегрева предохранитель не разрушается.
Снятие аварийной блокировки при помощи Телестарта (Termo Top С) После устранения причины неисправности производится снятие аварийной блокировки пут±м выключения и нового включения выключателя передатчика. В случае перегрева деблокировка происходит в результате вынимания предохранителя F2, 5 А. на мин. 10 сек. В случае перегрева предохранитель не разрушается.
Снятие аварийной блокировки
УКАЗАНИЕ:
Как только вставляется предохранитель, отопитель включается!
Список предохранителей на BMW X5 Е53(в бардачке и багажнике)
Список предохранителей автомобиля BMW X5 Е53, блок которых находиться в бардачке(первая картинка), и в багажном отделении(вторая картинка). Также в конце всего списка, вы найдете ссылку, по которой сможете скачать сразу себе не компьютер все.
В бардачке:
ABS ASC DSC (12,51,55,63) регулировки сиденья водителя (26,32) регулировки сиденья пассажира (21) подушка безопасности a. Боковая подушка (44) воздушный кондиционер (34,48) пневмоподвеска (57) вспомогательный обогреватель дизельное (59) воздуходувка (34,64) тормозные огни (9) центральный замок (20,24,60) Контрольный центр переключения панели (32,37,53) Прикуриватель розетка (25,33) любезность зеркала освещение (42) Диагноз штекер (5,52) электрический обогрев сидений (32,53) управления двигателем (5,31,54) топливный насос (47) гаражные двери Открывалка (33) перчаточного бокса света (27) переносная лампа (26) очистки фар (28) подогревом заднего стекла (34) подогревом Форсунки (34,48) подогреваемый руль (29) сирена (10) иммобилайзер (11,39) независимый нагреватель (59) инструмент кластера (1,43,45) внутри зеркало электрохромный (6) свет модуль (2,9) основной вентилятор (61) навигация (7) бортовой компьютер (7) бортовой диагностики 2 (14,51) бортовой монитор (7) наружные зеркала (6,17,20,24,60) датчики парковки (6) пассажирские Comp / багажник освещения (4,17,27) радио (7) датчик дождя (41) задний вентилятор (3) подогрев задних сидений (4) заднего стекла омыватель (41) вторичный воздух насосом (51,62) servotronic (14) изменение освещенности ворота (8,12) раздвижные / наклона крыши (58) контроль скорости (9,39) стартер интерлок (39) рулевая колонка перестройки (23,26) телефон (7) система защиты (6,13) давления в шинах Система контроля (6,15) стеклоподъемник передних (20,24) стеклоподъемник задней (60) Ветровое стекло омывание системы (27)
стеклоочиститель (40)
В багажнике:
Прицеп 78 Бортовой монитор 73,75 СВ-Ченчжер 75 Задний стеклоочоститель 81 Мотор заднго стеклоочистителя 81 Обогрев заднего стекла 85 Пневмоподвеска 79,87
Задний прикуриватель 83
Навигационная система 73,75 Радио 7,72,73 Обогрев задних сидений 80 Регулировка эл. Зад. Сид. 77 Телефон 7,73,74 Центральный замок 86
Задняя дверь 84
Тут вы можете скачать сразу весь список в формате .ZIP, с нашего сервера:Скачать Спонсор: wall-photo.ru
rubmw.com
Замена предохранителей БМВ X5 E53 | Авторазборка Легенда
Внимание!
Категорически запрещено заменять предохранители БМВ X5 E53 проволокой («жучком»).
Для защиты потребителей от тока короткого замыкания и перегрузок в отдельных электрических цепях установлены предохранители. Основные предохранители расположены в блоке, смонтированном в ящике для перчаток (вещевом ящике).
Замену предохранителей BMW X5 E53 необходимо проводить в следующем порядке.
- Обесточить потребитель, защищаемый данным предохранителем. Открыть перчаточный ящик, захватив ее за выступы (см. рис. 1.72) слева и справа. Отклонить вниз панель с установленными предохранителями. Расположение предохранителей и их назначение приведено на полке блока предохранителей.
- Признаком сгоревшего предохранителя является расплавление металлической пластины. Используя пинцет (красная скоба), вынуть вышедший из строя предохранитель. Установить аналогичный по силе тока предохранитель. Запасные предохранители установлены в специальных гнездах. Номинал предохранителя указан на его корпусе.
При повторном перегорании предохранителя, проверить электрическую цепь от источника питания до потребителя.
Дополнительные предохранители БМВ X5 E53 расположены в багажнике за его правой, боковой обшивкой (см. рис. 1.73). Плавкие вставки АБ находятся на ней, в отдельной коробке.
На автомобилях, оборудованных для транспортировки прицепа, за правой панелью обивки багажника установлен блок дополнительных предохранителей цепей фонарей прицепа.
ВЫ НАХОДИТЕСЬ В РАЗДЕЛЕ:
ПЕРЕЙТИ В ДРУГОЙ РАЗДЕЛ:
