Функции реле в БМВ Е70
Реле — это электромеханическое устройство, которое используется для управления электрическими цепями в автомобиле. В БМВ Е70 реле выполняет ряд важных функций, обеспечивая работу различных систем и компонентов.
- Реле стартера — отвечает за подачу питания на стартер двигателя при повороте ключа зажигания.
- Реле габаритных огней — обеспечивает подачу питания на габаритные огни автомобиля.
- Реле поворотов — контролирует работу поворотных указателей автомобиля.
- Реле ближнего и дальнего света — отвечает за переключение ближнего и дальнего света фар автомобиля.
- Реле сигнала аварийной остановки — обеспечивает работу аварийных сигналов автомобиля.
- Реле омывателя лобового стекла — контролирует работу системы омывания лобового стекла и фар автомобиля.
- Реле омывателя заднего стекла — обеспечивает работу системы омывания заднего стекла автомобиля.
Кроме того, в БМВ Е70 также есть реле для других систем и компонентов, таких как система кондиционирования, электропривод сидений, электростеклоподъемники и другие. Реле играет важную роль в обеспечении электропитания и безопасности работы автомобиля.
Блок с предохранителями и реле в салоне bmw e70
Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Открутив его — блок с предохранителями упадет на пол (спустится).
p, blockquote 7,0,0,0,0 —> фото блока предохранителей в салоне
Выглядеть он будет примерно так.
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,1,0,0 —>
Общая схема блока с предохранителями и реле
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Таблица с описанием
p, blockquote 12,0,0,0,0 —>
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стекло подъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стекло подъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стекло подъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Блок с предохранителями и реле в салоне bmw e70
Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.
Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.
Открутив его – блок с предохранителями упадет на пол (спустится).
фото блока предохранителей в салоне
Выглядеть он будет примерно так.
Общая схема блока с предохранителями и реле
Таблица с описанием
| 1 | Реле компрессора активной подвески |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| F1 | (20А) |
| F2 | (10А) Привод замка вещевого ящика |
| F3 | (7,5А) |
| F4 | (10А) Электронный блок управления двигателем |
| F5 | (10А) |
| F6 | (10А) |
| F7 | (5А) |
| F8 | (7,5А) |
| F9 | (15А) Звуковые сигналы |
| F10 | (5А) |
| F11 | (20А) |
| F12 | (10А) Блок управления электрооборудованием рулевой колонки |
| F13 | (15А) Электронный блок управления КПП |
| F14 | (10А) |
| F15 | (10А) Селектор КПП |
| F16 | (7,5А) Выключатель стекло подъемника |
| F17 | (7,5А) |
| F18 | (7,5А) |
| F19 | (5А) |
| F20 | — |
| F21 | (30А) Обогреватель заднего стекла |
| F22 | — |
| F23 | (40А) |
| F24 | (40А) Усилитель рулевого управления |
| F25 | (30А) — |
| F26 | (30А) Насос омывателя фар |
| F27 | (15А) Центральный замок |
| F28 | (15А) Центральный замок |
| F29 | (40А) Электропривод задних стекло подъёмников |
| F30 | (30А) Центральный замок |
| F31 | (40А) Электропривод задних стекло подъёмников |
| F32 | (40А) Компрессор системы активной подвески |
| F33 | (30А) |
| F34 | (30А) |
| F35 | (30А) Управление двигателем |
| F36 | (30А) Управление двигателем |
| F37 | (30А) Электродвигатель очистителя заднего стекла |
| F38 | (30А) |
| F39 | (40А) |
| F40 | (30А) Электронный блок управления ABS |
| F41 | (7,5А) |
| F42 | (30А) Управление двигателем |
| F43 | (30А) Управление двигателем |
| F44 | (30А) Электродвигатель очистителя лобового стекла |
Блоки с предохранителями в багажнике бмв е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.

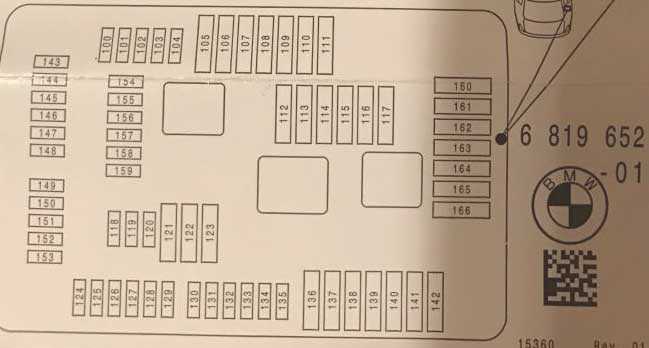

Фото пример исполнения
Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Passenger compartment
Fuse box is located on the right side, at the feet of the front passenger. For access, we go down under the glove compartment and unscrew the three screws.
We remove the released cover. Raise our head and in the space that appears on top we find a green screw on the right side.
Unscrewing it – the fuse box will fall to the floor (go down).
photo of the fuse box in the passenger compartment
It will look something like this.
General box diagram with fuses and relays
Designation
| 1 | Active suspension compressor relay |
| 2 | Rear wiper relay |
| 3 | Windshield wiper motor relay |
| F1 | (20A) |
| F2 | (10A) Glove box lock actuator |
| F3 | (7.5A) |
| F4 | (10A) ECM |
| F5 | (10A) |
| F6 | (10A) |
| F7 | (5A) |
| F8 | (7.5A) |
| F9 | (15A) Sound signals |
| F10 | (5A) |
| F11 | (20A) |
| F12 | (10A) Steering column control module |
| F13 | (15A) Transmission control module (ECM) |
| F14 | (10A) |
| F15 | (10A) Gear selector |
| F16 | (7.5A) Glass lifter switch |
| F17 | (7.5A) |
| F18 | (7.5A) |
| F19 | (5A) |
| F20 | – |
| F21 | (30A) Heated rear window |
| F22 | – |
| F23 | (40A) |
| F24 | (40A) Power steering |
| F25 | (30A) – |
| F26 | (30A) Headlight washer pump |
| F27 | (15A) Central locking |
| F28 | (15A) Central locking |
| F29 | (40A) Power rear window lifters |
| F30 | (30A) Central locking |
| F31 | (40A) Power rear window lifters |
| F32 | (40A) Active suspension compressor |
| F33 | (30A) |
| F34 | (30A) |
| F35 | (30A) Engine management |
| F36 | (30A) Engine management |
| F37 | (30A) Rear window wiper motor |
| F38 | (30A) |
| F39 | (40A) |
| F40 | (30A) ABS control module |
| F41 | (7.5A) |
| F42 | (30A) Engine management |
| F43 | (30A) Engine management |
| F44 | (30A) Windshield wiper motor |
Главная функция предохранителей
Главная их функция сводится к размыканию электрической цепи, в тех случаях, если сила тока в ней превышает все допустимые значения.
Значит, предохранители способны предоставить эффективную защиту, как для электрооборудования, так и для проводки.
В случае их использования, риск возгорания и короткого замыкания сводится к нулю.
А главное достоинство предохранителей заключается в том, что стоят они копейки, а оберегают дорогостоящее оборудование.
Если предохранитель выходит из строя, то его замена никак не связана с серьёзными финансовыми вложениями и трудностями установки.
Правда, менять сгоревший предохранитель нужно на его номинальный аналог. Ибо определяющей его характеристикой считается сила тока.
При срабатывании предохранителя, он приходит в негодность, то есть, получается, что он весь электрический удар, возникший в сети, принимает на себя.
Существуют более мощные предохранители, действие которых распространяется не на отдельный электроприбор или малую электросеть.
Как защитить электроприборы с помощью специальных устройств
А на одно или несколько помещений, или даже квартиру.
Блоки с предохранителями в багажнике BMW е70
Основной блок с предохранителями в монтажном отделении
Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.
Фото пример исполнения
Схема
Расшифровка
| 1 | Реле отключения цепи (Реле контакта 30G) |
| F91 | (30А/40А) |
| F92 | (25А) блок управления раздаточной коробкой |
| F93 | (40А) |
| F94 | (30А) блок управления стояночным тормозом |
| F95 | (30А/40А) |
| F96 | (40А) |
| F97 | (20А) Прикуриватель |
| F98 | (15А/20А) |
| F99 | (40А) блок управления приводом открывания /закрывания задней двери |
| F100 | (20А) |
| F101 | (30А) |
| F102 | (30А) |
| F103 | (30А) Усилитель выходного сигнала аудиосистемы |
| F104 | — |
| F105 | (30А) |
| F106 | (7,5 А) |
| F107 | (10А) |
| F108 | (5А) |
| F109 | (10А) Приемник навигационной системы |
| F110 | (7,5 А) |
| F111 | (20А) Предохранитель прикуривателя (передний) |
| F112 | (5А) |
| F113 | (20А) Предохранитель прикуривателя (центральный подлокотник) |
| F114 | (5А) |
| F115 | — |
| F116 | (20А) Разъем электрооборудования прицепа |
| F117 | (20А) |
| F118 | (20А) — |
| F119 | (5А) Мультимедийный блок управления |
| F120 | (5А) блок управления активной подвеской |
| F121 | (5А) Блок управления приводом открывания /закрывания задней двери |
| F122 | — |
| F123 | — |
| F124 | (5А) Блок предохранителей/реле приборной панели |
| F125 | (5А) Блок управления раздаточной коробкой |
| F126 | (5А) |
| F127 | — |
| F128 | — |
| F129 | (5А) |
| F130 | — |
| F131 | (5А) |
| F132 | (7,5 А) |
| F133 | — |
| F134 | (5А) Блок управления электрооборудованием рулевой колонки |
| F135 | (20А) Блок управления приводом открывания /закрывания задней двери |
| F136 | (5А) |
| F137 | (5А) Система навигации |
| F138 | — |
| F139 | (20А) |
| F140 | (20А) Блок управления подогревателем левого переднего сиденья |
| F141 | (20А) Блок управления подогревателем правого переднего сиденья |
| F142 | (20А) Мультимедийный блок управления |
| F143 | (25А) Блок управления электрооборудованием прицепа |
| F144 | (5А) Блок управления электрооборудованием прицепа |
| F145 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый) |
| F146 | (10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый) |
| F147 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый) |
| F148 | (10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый) |
| F149 | (5А) Многофункциональный переключатель на сиденье (передний левый) |
| F150 | (5А) Многофункциональный переключатель на сиденье (передний правый) |
Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.
Обозначение
Предохранители на крышке аккумулятора
В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.
Схема
Назначение
| F171 | (100А) |
| F172 | (100А) |
| F173 | (250А) Блок предохранителей/реле приборной панели |
| F174 | — |
| F175 | — |
| F176 | (80А) Реле блока управления высотой подъем клапана |
| F177 | — |
Предохранители и реле в БМВ Е70: функции и расположение
Предохранители и реле являются важными элементами электрической системы автомобиля БМВ Е70. Они выполняют защитную и коммутационную функции, обеспечивая безопасное и надежное функционирование различных систем и устройств автомобиля.
Предохранители
Предохранители предназначены для защиты электрических цепей от перегрузок и короткого замыкания. Они представляют собой небольшие пластиковые или металлические корпуса, внутри которых находится проводник с низким плавким пределом.
Расположение предохранителей в БМВ Е70 может отличаться в зависимости от конкретной модели и комплектации автомобиля. Однако, обычно они находятся в специальном блоке предохранителей, расположенном в салоне автомобиля или в моторном отсеке.
Предохранители разделяются на несколько категорий в зависимости от их назначения. Некоторые из наиболее распространенных типов предохранителей в БМВ Е70 включают:
- Предохранители основных потребителей, таких как фары, стеклоочистители, радио и другие электроприборы.
- Предохранители системы зажигания и питания двигателя, включая предохранители для системы зажигания, воздушного фильтра и топливного насоса.
- Предохранители системы безопасности, такие как предохранители подушек безопасности и системы предупреждения столкновения.
- Предохранители электрической системы управления двигателем, включая предохранители для электронного блока управления, датчиков и исполнительных устройств.
Реле
Реле — это электромеханические коммутационные устройства, которые управляют электрическими цепями, осуществляя переключение или усиление сигналов. В БМВ Е70 реле используются в различных системах и устройствах, включая:
- Реле системы зажигания и питания двигателя, которое контролирует включение и выключение системы зажигания и питания.
- Реле системы стартера, которое обеспечивает пуск двигателя при повороте ключа зажигания.
- Реле системы освещения, которое управляет включением и выключением фар, поворотников и заднего хода.
- Реле системы омывателя стекла и стеклоочистителя, которое управляет работой стеклоочистителей и омывателя стекла.
- Реле системы кондиционирования воздуха, которое контролирует работу кондиционера и вентилятора.
Расположение реле в БМВ Е70 может также различаться в зависимости от модели и комплектации автомобиля. Они могут находиться как в блоке предохранителей, так и в отдельных коробках или модулях, расположенных в моторном отсеке или салоне автомобиля.
Важно помнить, что в случае перегрузки или короткого замыкания в электрической системе автомобиля, предохранитель может сгореть, что приведет к прекращению работы соответствующей системы или устройства. В таком случае необходимо заменить предохранитель на новый, с той же номинальной мощностью
Если проблема повторяется после замены предохранителя, рекомендуется обратиться к специалисту для диагностики и устранения неисправности.
Функции предохранителей в БМВ Е70
В автомобилях БМВ Е70 предохранители выполняют важную роль в защите электрических систем и устройств от перегрузки и короткого замыкания
Они служат важной защитной функцией, предотвращая возможные повреждения проводки и электронных устройств
Основная функция предохранителей заключается в том, чтобы обрывать электрическую цепь при возникновении слишком большого тока, который может привести к перегреву проводки или повреждению устройств. Предохранитель является самостоятельным защитным элементом, который в случае необходимости может быть заменен или восстановлен.
В БМВ Е70 предохранители расположены в специальном блоке предохранителей, который находится в моторном отсеке или в салоне автомобиля. Блок предохранителей обычно имеет прозрачную крышку, позволяющую визуально определить состояние предохранителей без их извлечения.
Каждый предохранитель отвечает за определенную электрическую цепь или устройство. В БМВ Е70 могут присутствовать предохранители, контролирующие такие системы, как освещение, печка, обогрев сидений, стеклоочистители, аудиосистема и другие.
Чтобы узнать, какой предохранитель отвечает за определенную функцию или устройство, вам необходимо обратиться к схеме расположения предохранителей, которая находится в руководстве по эксплуатации автомобиля. После определения местонахождения нужного предохранителя, вы можете осмотреть его и, при необходимости, заменить. Убедитесь, что новый предохранитель имеет точно такую же номинальную мощность, как и предыдущий.
Важно помнить, что предохранители необходимо заменять только при отключенном зажигании и всегда следует использовать запасной предохранитель той же мощности. Неправильное замещение предохранителя может привести к проблемам с электричеством или даже к возгоранию
Блок предохранителей БМВ X5 E70
Где расположены предохранители на Х5 Е70 и как отключить омыватель фар
Предохранители BMW Х5 Е70 схема (блок в салоне) подробнее.
https://youtube.com/watch?v=sSvDBSWZtTw
Блок предохранителей BMW Х5 Е70 — ПОДРОБНО (блок в багажнике)
https://youtube.com/watch?v=6yYl8sL45xc
Расположение предохранителей в БМВ Х5 Е70// Блок предохранителей Fuse box BMW
https://youtube.com/watch?v=bSk-kDvlMTA
bmw x5 e70 предохранитель прикуривателя
bmw x5 блок предохранителей
Bmw X5 e70 ошибка abs проблемы с проводкой
Профилактика дренажа и отключение омывателя 5 двери BMW X 5 E 70
Обзор штатной магнитолы BMW X5 E70 wince6
BMW e70 3.0i Xdrive вентилятор охлаждение работает постоянно на заведённой
Также смотрите:
- Как слить бензин с Опель мерива
- Хендай нд 120 размер колес
- Кондуктор для грм Фиат добло
- Багажник для рейлингов на Митсубиси паджеро 4
Хонда джаз спорт 2007 год Карданный вал Toyota Land Cruiser 200 Как снять фару на Хендай i30 2013 Точки подключения Ниссан патфайндер 2015 Запчасти на Форд Транзит 1990 года Чем промыть бачок гура на Форд Мондео 4 Ремкомплект для рулевой рейки Сузуки гранд витара Suzuki baleno 1999 технические характеристики Как сделать на опеля кадета Диагностика Киа кларус своими руками Тойота премио 2008 технические характеристики
