Блоки предохранителей и реле
Многие автовладельцы знают, что блоки предохранителей и реле необходимы для устранения рисков выхода из строя электрических систем в результате регулярных скачков напряжения. Таким образом, можно смело утверждать, что элементы, находящиеся внутри агрегата, обеспечивают не только безопасную эксплуатацию, но и долгий срок службы автомобиля.
Что касается Chery Fora, то в данном автомобиле встроены следующие агрегаты предохранителей и реле:
- Основной. Расположен под капотом транспортного средства.
- Монтажный. Его можно встретить под приборной панелью.
Далее будет подробнее рассмотрен каждый из представленных выше блоков.
Основной

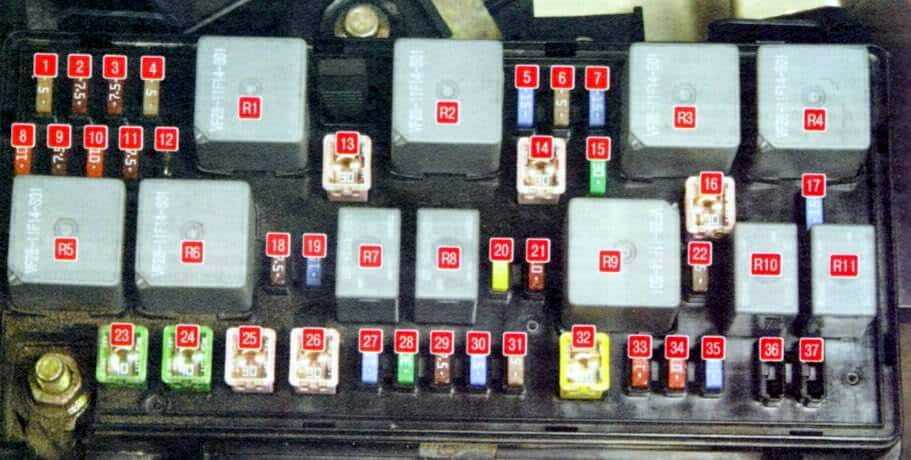

Данный блок находится под капотом автомобиля. Внутри него встроено несколько предохранителей и реле, схема расположения которых приводится в изображении ниже. Также после фото находится таблица с расшифровкой основных элементов агрегата.
| Обозначение | Назначение |
|---|---|
| Предохранители | |
| 1 | Регулирует работу блока управления ABS. |
| 3 | Отвечает за работоспособность приборной панели. |
| 5 | Обеспечивает подогрев сидений. |
| 7 | Регулирует работу стеклоочистителя. |
| 10 | Отвечает за работу кондиционера. |
| 14 | Регулирует работу цепи стартера. |
| 19 | Обеспечивает работоспособность топливного насоса. |
| 25 | Отвечает за прикуриватель в салоне. |
| 33.34 | Обеспечивает работоспособность фар дальнего света. |
| Реле | |
| R1 | Регулирует работу электронного блока управления. |
| R3 | Отвечает за работу стартера. |
| R4 | Отвечает за работу замка зажигания. |
| R8 | Регулирует работу кондиционера. |
| R10,11 | Обеспечивает работоспособность фар дальнего и ближнего света. |
Также внутри блока находятся резервные предохранители для подключения различных датчиков или устройств. Дополнительно можно отметить наличие элементов, обеспечивающих работу люка крыши, цепи коробки передач.
Монтажный блок

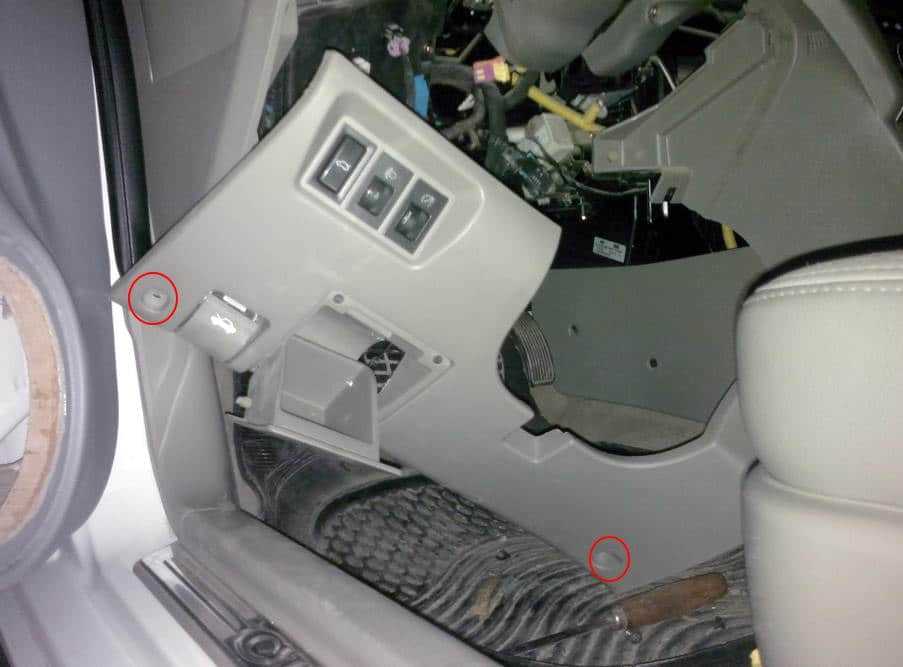

Для того чтобы осмотреть составляющие элементы монтажного блока, потребуется снять крышку агрегата. Для этого нужно отключить зажигание и открутить болты, обеспечивающие надежное крепление крышки к блоку.
В основном, предохранители данного блока отвечают за работоспособность систем и устройств в салоне. Сюда можно отнести элементы, обеспечивающие своевременную подачу стоп-сигнала, регулирующие обогрев стекол, а также отвечающие за подогрев передних и задних сидений. Без предохранителей и реле монтажного блока не получилось бы зарядить телефон или заблокировать двери. Также с помощью данных элементов обеспечивается работа стеклоподъемников.
Блок в салоне
Со стороны водителя, в нижней части панели приборов, в блоке комфорта (ISU) установлены предохранители. Для доступа надо снять нижнюю защиту, открутив 2 элемента крепления.
Фото схема
Описание
| FF1 | 30А Стеклоподъемники передних дверей водителя и пассажира |
| FF2 | 7,5А Обогрев боковых зеркал заднего вида |
| FF3 | 7,5А Подсветка бардачка (вещевого ящика), козырька, замка зажигания |
| FF4 | 10А Сигнал (гудок, клаксон) |
| FF5 | 15А Центральный замок |
| FF6 | 5А Противотуманные фары передние (птф) |
| FF7 | 15А Габариты, подсветка кнопок в салоне, регулировка яркости |
| FF12 | 10А Магнитола (с замка зажигания) |
| 5 А | Резерв |
Проверяем схему предохранителей вентилятора в руководстве по эксплуатации
Чтобы найти место предохранителя вентилятора на Чери Фора, вам потребуется обратиться к руководству по эксплуатации вашего автомобиля. В руководстве будет приведена схема предохранителей, которая покажет место, где он находится.
Чтобы проверить предохранитель вентилятора, выполните следующие действия:
- Подготовьте руководство по эксплуатации Чери Фора.
- Откройте раздел, посвященный электрическим системам автомобиля.
- Найдите схему предохранителей вентилятора.
- Осмотрите схему, чтобы определить место предохранителя вентилятора.
В руководстве по эксплуатации также может быть указана информация о том, какой предохранитель и какой его рейтинг следует использовать для замены. Это поможет вам в выборе и смене предохранителя вентилятора, если он оказался сломан или перегорел.
Не забудьте всегда соблюдать предосторожности при работе с предохранителями и электрическими системами автомобиля. Если у вас остались сомнения или проблемы с нахождением предохранителя вентилятора, рекомендуется обратиться к сертифицированному автосервису или консультанту
Замена предохранителей Chery Fora
- Обуждение раздела Замена предохранителей Chery Fora
- Карсон
- Зачем машину резать? Приедет в сервис, отдайте пару тысяч и вам всё нормально сделают, ну нельзя же на столько сильно экономить
- Жора
- а как определили что этот мосфет сгорел
- Isidro
Где находитесь, в каком городе? Телефон для связи есть?
Грехем
Скорп охрененный авто, пол жизни на них. Не пойму почему их все гробят и не следят за ними?
Quesnel
Денис здравствуй у меня такой вопрос у тебя на сколько ампер аккумулятор стоит? и сколько предпусковой ампер енах?
Ера
Парни тачка на хорошем ходу полный привод,в полне ещё живой за 200р))))…вы че его диагностируете ещё! На месте хозяина и бы вас нах послал!))
Weyland
Спасибо за видео. Как раз, перед тем этим тоже самое сделали. Плюс только не на зажигание вывели, а с катушек взяли
- Жумабай
- Еще бы ценник на работы озвучивал, цены бы тебе небыло!
- Скляринский Карай
- как проверить эти транзисторы на исправность?
- Илир Колыбельников
при разборке (отделение колбы) будьте внимательны! крепление в виде единички (1) очень хрупкие. на носике единички есть крошечный зацеп. главное его не сломать.
- Кар
- как найти реле и предохранител систеиа зжиганний
- Лор Стенченко
- Алексей подскажите пожалуйста, нету искры до катушки зажигание на венто, в чем может быть проблема катушка рабочая
- Тема
- Пакемон вафельный))
- Карло
нет я про обычный сигнал на руле ПИБИП?!
Кирил
Чому двері (центральний замок) не відкриваються і не закриваються ключем а тільки з брелка? Як водійська так і пасажирська.
Jenny-Lee
Спасибо за видео! Какую силиконовую смазку и синтетическую смазку используете? Если не подсвечиваются кнопки, то светодиод перегорел? Как подобрать нужный светодиод?
- Стефани
- почему один вид моторов? на сколько я знаю двигатели 2,4 стоят так же
- Завлишин
- Более 2,5А ставлю)
- Сейран
вот только почему как на автовазе??!!! снимать фару.
Бельман-Данюшевский Текс
Спасибо за Ваш полезный труд!!!
Ганина Загреба
Волга-крайслер 2006 года, была такая проблема, сделал всё по указанной схеме, напряжение стало 14,2 стабильное,автору 100 спасибо…
- Коминтерн
- ‘Chery Fora: деньги на ветер’ есть такая статья в ‘За рулём’ 2011/11
- Вусал
Добрый день, Как можно проверить по какой причине не работает динамик? Авто: Honda CRV.96 год правый руль. Сам Динамик работает если ставить в другое гнездо или другую дверь. Нет сигнала в проводке правой двери. Спасибо!
- Генрих
- Здравствуйте,куда подкидывать контрольку,если хочу проверить предохранители в салоне,а до аккумулятора провод не дотягивается?
- Бурьян
Самый толковый диагност,жаль у нас таких почти нет,привет из Казахстана!!! Удачи брат)))
Adlai
В Германии даже в КПП масло НЕ меняется НИКОГДА! Не путать с АКП там строго по регламенту. Вот только с каким интевалом я не знаю, т. к. никогда не имел авто с АКП. Кого интересует ищите в сетях.
Penley
День добрый! У авто дабл старт. Жду когда все индикаторы на приборной панели потухнут, далее завожу и авто заводиться с двойным стартом как бы, раз и два и обороты держаться.
В последнее время стала глохнуть на ходу, а при как заведу и нажму на газ сразу глохнет, так раза три попробую и плавно газу и едет как ни в чем не бывало.
Оставить комментарий
Замена
Не всегда эксплуатация транспортного средства протекает без каких-либо поломок. Нередки случаи выхода из строя определенных устройств или датчиков, что приводит к необходимости их замены
Однако прежде, чем обращаться на станцию технического обслуживания, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля
К тому же, замену предохранителя можно осуществить самостоятельно без помощи профессионалов. Для этого потребуется учесть несколько правил:
- Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора была отсоединены. Это следует делать для того, чтобы в процессе замены был устранен риск удара током.
- Замена элемента должна осуществляться специальными щипцами или пинцетом с прорезиненными наконечниками. Использовать металлические инструменты запрещено в связи с возможным повреждением электрической цепи.
- Перегоревший элемент должен быть заменен на предохранитель того же номинала. Если проигнорировать это требование, может произойти возгорание цепи.
Последовательность действий по замене предохранителя в блоке представлена ниже:
- В первую очередь, как уже было отмечено, выключается двигатель и отсоединяется аккумулятор.
- Далее приступают к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно зафиксирована на блоке с помощью винтов и специальных креплений.
- После того, как крышка будет снята, проводят осмотр блока на наличие поврежденного элемента. Корпус неисправного предохранителя отличается от целых своим темным цветом. Такой оттенок он получает из-за того, что внутри элемента произошло возгорание, и корпус просто обуглился.
- Как только сломанный предохранитель будет найден, осуществляется его замену. Для этого практически каждый автовладелец возит с собой набор запасных предохранителей и реле.
- В конце работы обратно монтируется крышка и включается зажигание.
Если проблема заключалась только в неисправном предохранителе, то все системы автомобиля заработают снова. Если же никакого результата добиться не получилось, значит, проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на станцию технического обслуживания.
Таким образом, автомобиль Чери Фора – нестандартное транспортное средство нового поколения, оборудованное двумя блоками предохранителей и реле. С их помощью обеспечивается надежная эксплуатация машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой может справиться любой автовладелец.
Источник статьи: http://zapchasti.expert/predoxraniteli/predoxraniteli-na-chery-fora.html
Открываем капот и ищем предохранитель вентилятора
Прежде чем начать поиск предохранителя вентилятора на Чери Фора, убедитесь, что автомобиль выключен и остыл.
Для доступа к предохранителям вы должны открыть капот вашего автомобиля. Для этого локализуйте рычаг, который расположен на водительском месте прямо под рулем. Потяните этот рычаг вверх и удерживайте его. После этого поднимите капот и установите его в специально предназначенное для этого положение, используя штатные элементы фиксации капота.
Теперь вы можете приступить к поиску предохранителя вентилятора
Сначала обратите внимание на крышку блока предохранителей, которая расположена в моторном отсеке вашего автомобиля. Эта крышка обычно имеет надпись «fuse box» или «предохранители» и может легко узнаваться благодаря своей форме и материалу
Откройте крышку блока предохранителей, снимая ее с помощью кнопки или отвертки, в зависимости от конструкции. Крышка может иметь фиксацию на пружине или на замках. Будьте осторожны и не допускайте поломки крышки или предохранителей.
После снятия крышки вы увидите ряд предохранителей, расположенных в специальных отсеках. Предохранитель вентилятора может быть обозначен на схеме на крышке блока предохранителей или на этикетке, которая приклеена на сам блок
Обратите внимание на надписи, которые могут указывать на предохранитель вентилятора, такие как «FAN» или «FAN MOTOR». Предохранители обычно выполняются в форме небольших пластиковых коробок или частей с признаками «сломанный» или «целый»
Когда вы нашли предохранитель вентилятора, аккуратно выдавите его из отсека с помощью пальца или небольшой плоской отвертки. Если предохранитель нормальный, он должен быть целым и прозрачным. Если предохранитель поврежден или «сломан», его необходимо заменить на новый предохранитель с такими же техническими характеристиками и параметрами.
После замены предохранителя вентилятора вставьте его обратно в блок предохранителей, установите крышку блока предохранителей на свое место и убедитесь, что она надежно закреплена.
Необходимо учитывать, что предохранители могут отличаться в разных моделях Чери Фора и могут быть расположены в разных местах. Используйте эти указания вместе с руководством по эксплуатации вашего автомобиля для нахождения конкретного предохранителя вентилятора на вашем Чери Фора.
Предохранители на Chery Fora
Chery Fora – это модель автомобиля, комплектация которого представляет совмещение множества известных трендов атвомобилестроения за последнее время.
И, несмотря на то, что многие придирчивые критики отмечают схожесть автомобиля с представителями машин известных автопромов, транспортное средство все равно считается уникальным и самостоятельным творением компании Chery.
Как и в любом автомобиле, в Chery Fora также встроены блоки предохранителей и реле, обеспечивающие безопасную эксплуатацию электрических систем.
Подробнее о том, где располагаются блоки, за что отвечают элементы в них и, как осуществляется замена предохранителей в случае поломки, будет рассказано в данной статье.
Блок предохранителей Chery Fora
Рассмотрены автомобили чери фора, вортекс эстина 1.6, 2.0 л с 2005 года выпуска
Где находятся предохранители.
Под капотом — цифра 8.
Для доступа к предохранителям необходимо отжать фиксаторы крышки блока и снять ее.
На внутренней стороне крышки нанесена схема расположения предохранителей и реле
Блок управления ABS
Боковые зеркала заднего вида
Питание системы SRS
Электронный блок управления двигателем
Датчик концентрации кислорода
Резервное место под предохранитель
Электронный блок управления
Цепь автоматической коробки передач
Ближний свет правой фары
Реле электронного блока управления
Гидроэлектронный модуль системы ABS
Гидроэлектронный модуль системы ABS
Предохранитель прикуривателя чери фора
Цепь электрорегуляторов передних сидений
Дальний свет левой фары
Дальний свет правой фары
Ближний свет левой фары
Резервные места под предохранители
Резервные места под предохранители
Реле
Реле электронного блока управления
Реле питания потребителей
Реле топливного насоса
Реле компрессора кондиционера
Реле электровентилятора кондиционера
Реле дальнего света фар
Реле ближнего света фар
Пинцет для извлечения предохранителей расположен в одном из гнезд монтажного блока.
Дополнительные реле находятся в блоках управления освещение в салоне (под панелью приборов) и багажнике
Снятие монтажного блока в моторном отсеке.
Отсоедините клемму минус от аккумуляторной батареи
Снимите крышку блока предохранителей
Отверните гайку шпильки крепления клеммы плюсового провода и снимите ее.
Отожмите фиксаторы блока предохранителей и извлеките блок из ее корпуса
Отсоедините колодки жгутов проводов и снимите монтажный блок
Источник
Блок предохранителей Chery Fora
Рассмотрены автомобили чери фора, вортекс эстина 1.6, 2.0 л с 2005 года выпуска
Где находятся предохранители.
Для доступа к предохранителям необходимо отжать фиксаторы крышки блока и снять ее.
На внутренней стороне крышки нанесена схема расположения предохранителей и реле
Боковые зеркала заднего вида
Электронный блок управления двигателем
Датчик концентрации кислорода
Резервное место под предохранитель
Электронный блок управления
Цепь автоматической коробки передач
Реле электронного блока управления
Гидроэлектронный модуль системы ABS
Гидроэлектронный модуль системы ABS
Предохранитель прикуривателя чери фора
Цепь электрорегуляторов передних сидений
Резервные места под предохранители
Резервные места под предохранители
Реле электронного блока управления
Реле питания потребителей
Реле компрессора кондиционера
Реле электровентилятора кондиционера
Пинцет для извлечения предохранителей расположен в одном из гнезд монтажного блока.
Дополнительные реле находятся в блоках управления освещение в салоне (под панелью приборов) и багажнике
Снятие монтажного блока в моторном отсеке.
Отсоедините клемму минус от аккумуляторной батареи
Снимите крышку блока предохранителей
Отверните гайку шпильки крепления клеммы плюсового провода и снимите ее.
Отожмите фиксаторы блока предохранителей и извлеките блок из ее корпуса
Отсоедините колодки жгутов проводов и снимите монтажный блок
Источник статьи: http://avtoblokrele.ru/chery/blok-predohranitelej-chery-fora.html
Блоки под капотом
Блок предохранителей и реле
С левой стороны, рядом с аккумуляторной батареей расположен главный блок с предохранителями и реле.
Фото – схема
Назначение
| 1 | 5А Тормозная система АБС, блок управления тормозами (ABS ECU) |
| 2 | 7,5А Электропривод боковых зеркал заднего вида (POWER MIRRORS) |
| 3 | 7,5А Панель приборов, блок ISU под рулевой колонкой (CLUSTER, ISU) |
| 4 | 5А Подушки безопасности SRS Airbag (питание системы) (AIRbag Power) |
| 5 | 15А Подогрев / обогрев передних сидений (SEATS WARMER) |
| 6 | 5А Запасной (резерв) (SPARE) |
| 7 | 15А Дворники (стеклоочиститель) и Омыватель лобового стекла (WIPER) |
| 8 | 10А ЭБУ электронный блок упр-ия двигателем (EMS) |
| 9 | 7,5А Запасной (резерв)/ Автомат. КПП (ТCU DP0) |
| 10 | 10А Система кондиционрования и отопления салона (HVAC) |
| 11 | 7,5А Датчик концентрации кислорода – верхний (лямбда зонд до катал.) (H2OS Up) |
| 12 | 7,5А Датчик концентрации кислорода – нижний (лямбда зонд после катал.) (H2OS Down) |
| 13 | 30А ЭБУ электронный блок упр-ия двигателем (EMS) |
| 14 | 30А Стартер (STARTER Motor) |
| 15 | 30А Вентилятор Печки (HVAC BLOWER) |
| 16 | 30А Автоматическая коробка передач TCU (CVT) либо резерв |
| 17 | 15А Ближний свет – правая фара (RL BEAM) |
| 18 | 7,5А Питание реле электронного блока управления ЭБУ (EMS RLY POWER) |
| 19 | 15А Бензонасос (топливный насос) (FUEL PUMP) |
| 20 | 20А Люк в крыше (электропривод) (SUNROOF) |
| 21 | 10А Запасной (резерв) (SPARE) |
| 22 | 5А Запасной (резерв) или на АКПП на авто с автоматич. кор. Передач (TCU DP0) |
| 23 | 40А Тормозная система ABS (абс, гидравлический насос) (ABS PUMP) |
| 24 | 40А Тормозная система ABS (электронный модуль абс EBCM) |
| 25 | 30А Прикуриватель (CIG POWER Outlet) |
| 26 | 30А Запасной (резерв) (SPARE) |
| 27 | 15А Компрессор кондиционера (AC Compressor) |
| 28 | 30А Электропривод передних сидений (регулировка сидений) (Power Seats) |
| 29 | 7,5А Панель приборов / комбинация приборов (Instrument Cluster) |
| 30 | 15А Магнитола (RADIO) |
| 31 | 5А Зажигание (Ignition Switch) |
| 32 | 60А Запасной (резерв) (SPARE) |
| 33 | 10А Дальний свет – левая фара (LH BEAM) |
| 34 | 10А Дальний свет – правая фара (RH BEAM) |
| 35 | 15А Ближний свет – левая фара (LL BEAM) |
| 36 | Резерв |
| 37 | Резерв |
| R1 | Реле ЭБУ – электронного блока упр-ия двигателем (EMS RELAY) |
| R2 | Запасное реле (резерв) (SPARE) |
| R3 | Реле Стартера (STARTER Motor RLY) |
| R4 | Запасное реле (резерв); на авто с АКП – реле TCU АКПП (TCU CVT RLY) |
| R5 | Реле зажигания (ON IGNITION RLY) |
| R6 | Реле питания оборудования / потребителей авто (ACC RLY) |
| R7 | Реле Бензонасоса (топливного насоса) (FUEL PUMP RLY) |
| R8 | Реле Кондиционера (A/C Comperssor RLY) |
| R9 | Реле вентилятора печки и кондиционера (сист. отопления и кондиционирования) (HVAC BLOWER RLY) |
| R10 | Реле дальнего света фар (20А) (HIGH BEAM) |
| R11 | Реле ближнего света фар (20А) (LOW BEAM) |
Блок силовых предохранителей
На плюсовой клемме аккумуляторной батареи установлен блок предохранителей высокой мощности выполненный в виде плавких вставок.
Схема
Расшифровка
Вариант 1
- 150А Генератор, Стартер, общий плюс всех цепей, Катушка зажигания
- 80А На блок предохранителей под капотом
- 80А Передний блок комфорта ISU (под рулевой колонкой)
- 50А Задний блок комфорта ISU (в багажнике)
- 40А Вентиляторы радиатора (система охлаждения двигателя)
- 40А Запасной
Вариант 2
- 120А Генератор, Стартер, общий плюс всех цепей, Катушка зажигания
- 80А На передний блок комфорта ISU
- 80А Задний блок комфорта ISU (в багажнике)
- 50А Подогрев сидений
- 40А Запасной
- 40А Вентиляторы радиатора (система охлаждения двигателя), контроллер
А, B, C – запасные.
На этом всё. Есть что добавить – пишите в комментарии.
Преимущества электросхемы Чери Фора по сравнению с другими моделями
Чери Фора — это современный электромобиль, обладающий рядом преимуществ по сравнению с другими моделями:
- Экологичность. В отличие от автомобилей с двигателями внутреннего сгорания, Чери Фора не выбрасывает вредные вещества в атмосферу. Он работает на электричестве, что значительно снижает его негативное влияние на окружающую среду.
- Экономичность. Электромобиль Чери Фора дешевле в обслуживании по сравнению с автомобилями с двигателями внутреннего сгорания. Он требует меньше масла, не нуждается в регулярной замене фильтров и имеет более низкие расходы на топливо.
- Низкие затраты на замену запчастей. Электромобиль Чери Фора не имеет сложной механической системы, включающей в себя поршни, клапаны и т.д. Поэтому замена запчастей в нем обходится гораздо дешевле, чем в обычных автомобилях.
- Удобство зарядки. Для зарядки Чери Фора необходимо лишь подключить его к электрической сети. В отличие от автомобилей на бензине или дизеле, не нужно посещать заправочные станции и тратить время на заправку.
В общем, электросхема Чери Фора предлагает своим владельцам ряд преимуществ, таких как экологичность, экономичность, низкие затраты на замену запчастей и удобство зарядки. Покупка и эксплуатация данного электромобиля являются выгодными решениями как для личного использования, так и для автопарков различных предприятий и организаций.
Предохранители систем света и сигнализации
На автомобиле Чери Фора предохранители, отвечающие за работу систем света и сигнализации, расположены в специальном блоке предохранителей.
Блок предохранителей находится под рулевой колонкой слева. Для доступа к нему необходимо наклонить рулевую колонку, а затем снять пластиковую крышку, защищающую блок предохранителей от пыли и грязи.
Внутри блока предохранителей находится набор предохранителей разного номинала, каждый из которых отвечает за определенную систему автомобиля. Среди них:
- Предохранитель системы освещения. Если перегорел этот предохранитель, вся система освещения, включая фары, поворотники, стоп-сигналы и задние фонари, перестанет работать. Для замены предохранителя необходимо извлечь его из блока и установить новый предохранитель того же номинала.
- Предохранитель системы дальнего света. Если дальний свет не включается, возможно, что перегорел предохранитель этой системы. Замените предохранитель аналогичным.
- Предохранитель системы ближнего света. Если ближний свет перестал работать, проверьте состояние предохранителя данной системы. Если он перегорел, замените его.
- Предохранитель поворотников. При неработающих поворотниках нужно проверить предохранитель этой системы и, при необходимости, заменить его.
- Предохранитель стоп-сигналов. Если стоп-сигналы не работают, проверьте состояние предохранителя этой системы и, при необходимости, замените его.
Имейте в виду, что для безопасной замены предохранителя необходимо использовать предохранители с таким же номиналом. Выбирая новый предохранитель, ориентируйтесь на информацию, приведенную в руководстве по эксплуатации автомобиля.
Отличия электросхемы Чери Фора от других автомобилей
Чери Фора является современным автомобилем, который обладает своими особенностями в электросхеме. Несмотря на то, что основные принципы электромонтажа и подключения элементов к электросети остаются прежними для большинства автомобилей, есть несколько особых моментов, которые отличают электросхему Чери Фора от других:
- Использование современных и более эффективных электронных компонентов. Чери Фора оснащена передовыми сенсорами, контроллерами и датчиками, которые обеспечивают более точное и надежное исполнение функций.
- Система управления двигателем. У Чери Фора используется современная система управления двигателем, которая позволяет более эффективно контролировать его работу и потребление топлива.
- Система помощи при парковке. В электросхеме Чери Фора присутствует специальная система помощи при парковке, которая обеспечивает дополнительную безопасность и удобство при маневрировании.
Также стоит отметить, что Чери Фора может иметь различные опции и модификации, и в зависимости от конкретной комплектации могут добавляться дополнительные элементы в электросхему.
В целом, электросхема Чери Фора отличается своей современностью, использованием новейших технологий и более точным контролем функций автомобиля. Это позволяет достичь лучшей производительности и комфорта при езде на Чери Фора.
Замена
Не всегда эксплуатация транспортного средства протекает без каких-либо поломок. Нередки случаи выхода из строя определенных устройств или датчиков, что приводит к необходимости их замены
Однако прежде, чем обращаться на станцию технического обслуживания, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля
К тому же, замену предохранителя можно осуществить самостоятельно без помощи профессионалов. Для этого потребуется учесть несколько правил:
- Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора была отсоединены. Это следует делать для того, чтобы в процессе замены был устранен риск удара током.
- Замена элемента должна осуществляться специальными щипцами или пинцетом с прорезиненными наконечниками. Использовать металлические инструменты запрещено в связи с возможным повреждением электрической цепи.
- Перегоревший элемент должен быть заменен на предохранитель того же номинала. Если проигнорировать это требование, может произойти возгорание цепи.
Последовательность действий по замене предохранителя в блоке представлена ниже:
- В первую очередь, как уже было отмечено, выключается двигатель и отсоединяется аккумулятор.
- Далее приступают к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно зафиксирована на блоке с помощью винтов и специальных креплений.
- После того, как крышка будет снята, проводят осмотр блока на наличие поврежденного элемента. Корпус неисправного предохранителя отличается от целых своим темным цветом. Такой оттенок он получает из-за того, что внутри элемента произошло возгорание, и корпус просто обуглился.
- Как только сломанный предохранитель будет найден, осуществляется его замену. Для этого практически каждый автовладелец возит с собой набор запасных предохранителей и реле.
- В конце работы обратно монтируется крышка и включается зажигание.
Если проблема заключалась только в неисправном предохранителе, то все системы автомобиля заработают снова. Если же никакого результата добиться не получилось, значит, проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на станцию технического обслуживания.
Таким образом, автомобиль Чери Фора – нестандартное транспортное средство нового поколения, оборудованное двумя блоками предохранителей и реле. С их помощью обеспечивается надежная эксплуатация машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой может справиться любой автовладелец.
