Вынимание неисправного предохранителя

Для вынимания неисправного предохранителя в автомобиле Чери Кимо необходимо выполнить следующие шаги:

1. Выключите зажигание и отключите питание Для безопасности перед заменой предохранителя необходимо выключить зажигание автомобиля и отключить питание. Убедитесь, что ни одна система или компонент автомобиля не работает.
2. Найдите блок предохранителей Блок предохранителей расположен в автомобиле Чери Кимо. Обычно он находится в салоне автомобиля, под приборной панелью или в моторном отсеке. Конкретное местоположение блока предохранителей может отличаться в зависимости от года выпуска и конфигурации автомобиля.
3. Откройте крышку блока предохранителей Откройте крышку блока предохранителей, используя рычажок или кнопку, указанные на крышке или самом блоке. Обычно крышка предохранителей имеет надпись «FUSE» или символ предохранителя.
4. Определите неисправный предохранитель Осмотрите каждый предохранитель в блоке на наличие повреждений, таких как перегоревшие или расплавленные провода. Неисправный предохранитель обычно имеет разорванный провод или темный след горения на стекле или пластике.
5. Вынимайте предохранитель При помощи плоскогубцев или специального инструмента аккуратно схватите неисправный предохранитель за его корпус и вынимайте его из гнезда в блоке предохранителей. При необходимости аккуратно поворачивайте или крутите предохранитель, чтобы вынуть его полностью.

Обратите внимание: перед заменой неисправного предохранителя, убедитесь, что запасной предохранитель имеет такую же характеристику и номинал, как и неисправный предохранитель. После вынимания неисправного предохранителя его можно заменить на новый, рабочий предохранитель, а затем закрыть крышку блока предохранителей

Убедитесь, что новый предохранитель правильно установлен в гнезде и надежно фиксируется

После вынимания неисправного предохранителя его можно заменить на новый, рабочий предохранитель, а затем закрыть крышку блока предохранителей. Убедитесь, что новый предохранитель правильно установлен в гнезде и надежно фиксируется.

Обратитесь к руководству по эксплуатации автомобиля Чери Кимо, чтобы узнать подробности о местоположении блока предохранителей и рекомендации производителя.

Расположение предохранителей в Чери Кимо: основная информация

Знание местонахождения предохранителей в вашем автомобиле Чери Кимо крайне важно, чтобы быстро и безопасно устранить неисправности электрических систем. Предохранители защищают от перегрева и короткого замыкания электроприборы автомобиля, предотвращая возникновение серьезных проблем

В автомобиле Чери Кимо предохранители расположены в нескольких местах. Основные места, где можно найти предохранители, следующие:

Панель приборов: предохранители могут находиться под панелью приборов или в боковой панели автомобиля. Обычно предохранители находятся вблизи рулевой колонки. Для доступа к ним необходимо открыть крышку или снять панель приборов.
Отсек двигателя: часть предохранителей может быть расположена в отсеке двигателя автомобиля. Для этого необходимо открыть капот и найти коробку с предохранителями, которая обычно находится сбоку от двигателя.

Багажник: также некоторые предохранители могут находиться в багажнике автомобиля

Для этого необходимо открыть багажник и обратить внимание на боковые панели или заднюю часть багажного отсека.

Важно отметить, что расположение предохранителей может незначительно отличаться в разных моделях и комплектациях Чери Кимо. Поэтому всегда следует обратиться к руководству по эксплуатации автомобиля, чтобы точно определить местонахождение предохранителей и их назначение

При обнаружении перегоревшего предохранителя рекомендуется заменять его на аналогичный предохранитель с теми же параметрами. В случае частой замены предохранителей необходимо обратиться к специалисту для выявления и устранения причины перегорания.

Убедитесь, что при замене предохранителей выключены все электрические устройства и двигатель автомобиля.

Особенности использования чери кимо предохранители реле

Чери Кимо предохранители реле предназначены для защиты электрических цепей автомобилей от перегрузок и коротких замыканий. Они играют важную роль в обеспечении безопасности и надежности работы автомобильной электросистемы.

Одной из особенностей использования чери кимо предохранители реле является их универсальность. Они подходят для использования в различных моделях автомобилей, их электросхемах и системах. Это позволяет легко заменить поврежденные предохранители реле без необходимости искать оригинальные запчасти.

Еще одной особенностью чери кимо предохранителей реле является их надежность и долговечность. Они производятся из качественных материалов и проходят строгий контроль качества, что обеспечивает их долгий срок службы. Благодаря этому, предохранители реле могут быть использованы в экстремальных условиях эксплуатации автомобиля, не теряя своих характеристик и функций.

Чери Кимо предохранители реле также отличаются высокой производительностью и быстрой реакцией на перегрузки и короткие замыкания. Они обнаруживают подобные проблемы в автомобильной электросистеме и немедленно прерывают электрическую цепь, предотвращая возможное повреждение компонентов и обеспечивая безопасность.

Еще одним преимуществом чери кимо предохранителей реле является их легкость в использовании и установке. Они имеют стандартные размеры и конструкцию, что позволяет их легко устанавливать в существующие автомобильные электрические цепи без особых сложностей.

Наконец, чери кимо предохранители реле имеют доступную цену, что делает их доступными для широкого круга автолюбителей. Это позволяет обеспечить надежную защиту электросистемы автомобиля без значительных затрат на запчасти и ремонт.

Основные особенности использования чери кимо предохранителей реле:
Особенность
Описание

Универсальность
Подходят для различных моделей, электросхем и систем автомобилей

Надежность и долговечность
Изготавливаются из качественных материалов и имеют длительный срок службы

Высокая производительность
Обнаруживают перегрузки и короткие замыкания, обеспечивая безопасность

Легкость в использовании и установке
Имеют стандартные размеры и конструкцию, легко устанавливаются в электрические цепи

Доступная цена
Обеспечивают надежную защиту без значительных затрат

Предохранители

Предохранители

Сообщение admin » 25 сен 2015, 16:40

Сообщение admin » 25 сен 2015, 16:41

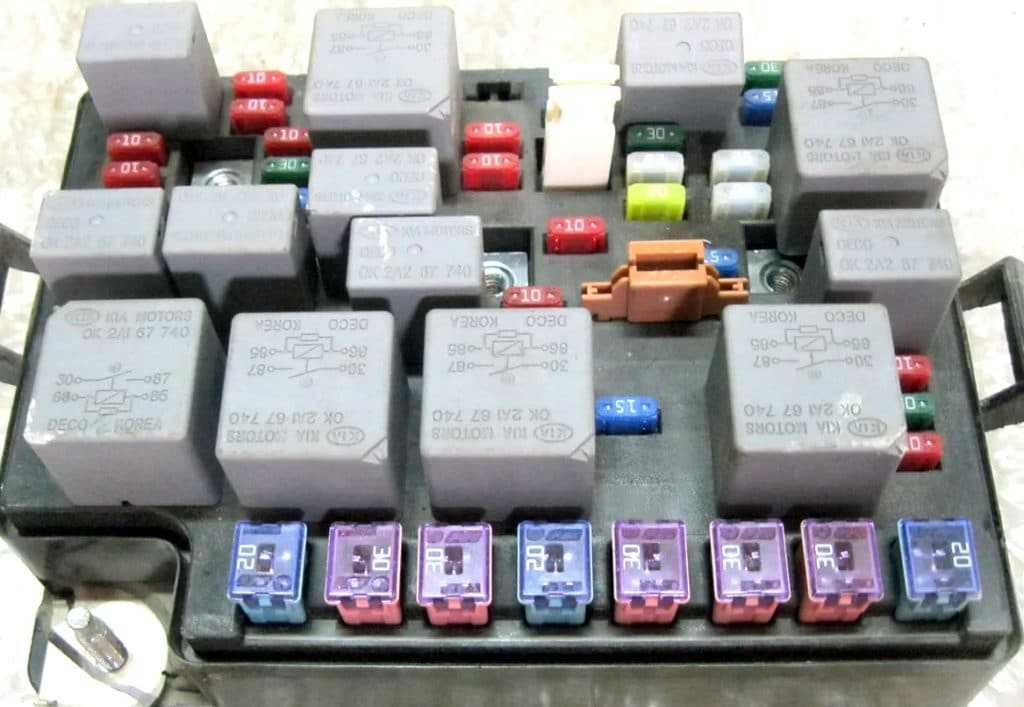

Блоки предохранителей расположены в четырех местах: — в моторном отсеке, с права по ходу движения, под маленькой частью короба воздухопритока (на схемах QC) — за маленьким бардачком, возле ног водителя (на схемах YB) — за большим бардачком, возле ног пассажира Блок комфорта (ISU) — силовые предохранители расположены на «+» клемме аккумулятора

Предохранители в основном блоке (за маленьким бардачком в районе левого колена водителя) Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде.

F1- Регулятор подсветки приборов F2-Датчик кислорода (лямда зонд), клапан бензобака, спидометр. F3- Питание форсунок двигателя. F4- Кнопка кондиционера F5-Прикуриватель F6-Питание ламп панели приборов F7-Магнитолла постоянное питание F8-Диагностический разъём Клемма 16 F9-Питание панели приборов F10-Задний стеклоочиститель F11-Передний стеклоочиститель F12-Реле ближнего и дальнего света (обмотка) F13-Подушка безопастности F14-Магнитолла (управление АСС) F15-Зеркала заднего вида F16-Подогрев сидений F17-Питание блока управления двигателем (1й контакт) F18-Модуль сигнализации и управления замками F19-Стеклоподъёмники F20- Питание модуля люка (мотор) F21-Кнопка выключения (смотрите блок сигнализации, я незнаю где и для чего она) F22-Внутреннее освещение, лампа подсветки в двери, индикатор открытия двери F23-Кнопка управления люком F24-Питание звукового сигнала (Гуделки) F25-Заслонка рециркуляции воздуха в салоне (кнопка и мотор) F26-Реле кондиционера (обмотка) F27-Зеркала заднего вида F28-АМ1 (через замок зажигания идёт на линии АСС и IG1) F29-АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) F30-Резервный

Реле К1-Реле вентилятора К2-Запасное К5-Реле звукового сигнала (гуделки) К6-Реле поворотников К7-Реле кондиционера

Предохранители во втором блоке (в моторном отсеке справа под пластиковой отделкой около лобового стекла)

До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках.

Предохранители: 1-Ближний свет (левая лампа) 2-Ближний свет (правая лампа) 3-Бензонасос (контакты реле) 4-Дальний свет (левая лампа) 5-Мотор вентилятора салона 6-Дальний свет (правая лампа) 7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9-запасной 10- 11-запасной 12-Стартер (контакты реле) 13-Блок сигнализации и управления замками дверей. 14-Лампа заднего хода 15-Модуль зажигания 16-Генератор (обмотка возбуждения) 17-Габаритные огни правая сторона 18-Передние противотуманки 19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка) 20-Габаритные огни левая сторона 21-Задние противотуманки 22-резерв 23-Стоп сигналы 24-Реле стартера (обмотка) 25-Компрессор кондиционера 26-АБС контроллер 27-Блок управления двигателем (контакты 17,18)

Реле: К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманок К10 Реле задних противотуманок К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв

Источник

Скидки от справочной

При упоминании АСС вы можете получить скидки на запчасти и услуги

Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.

При установке, затянуть болты крепления с моментом затяжки 20±5Н-м.

1.2.2 Проверка техниче­

ского состояния

Если при проверке техни­

ческого состояния компрессо­ ра обнаружатся посторонние шумы и звуки, его необходимо заменить новым. Компрессор не подлежит разборке и ремонту.

1.2.3 Установка

Установка производится в

снятию, с учетом данных приве­

1.3 Генератор

1.3.1 Снятие и установка

ПРИМЕЧАНИЕ: Перед проведением каких-

либооперацийсгенератором,

необходимо отсоединить проводку от аккумуляторной батареи.

1. Используя торцовый ключ,

отвернуть гайку крепления от­

рицательной клеммы к аккуму­

ляторной батарее, затем отсое­ динить клемму, как показано на

2. Используя торцовый ключ,

отвернуть фиксирующий болт

генератора на регулировочном кронштейне, затем снять крон­ штейн. При установке данный болт затянуть с моментом за­

ния генератора, как показано на рисунке. При установке затянуть

данный болт с моментом затяж­

4. Используя ключ, отвернуть

болт крепления электропровод­ ки, затем потянуть и отсоеди­

нить разъем проводки, как по­ казано на рисунке ниже. Снять ремень привода вспомогатель­ ного оборудования, затем снять генератор в сборе.

5. Установка производится в

ПРИМЕЧАНИЕ: При обнаружении каких-

либо неисправностей или по­

вреждений, заменить генера­ тор в сборе.

3. Используя торцовый ключ,

отвернуть нижний болт крепле-

2.2 ПРИВОД ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА (ГРМ)

Для нормальной работы

двигателя, рекомендуется

заменять ремень привода ГРМ каждые 50000 км.

1. Снять с двигателя на­

сос гидроусилителя рулевого управления, компрессор систе­

мы кондиционирования и гене­ ратор (см. выше).

2. Используя шестигранный

ключ отвернуть пять болтов кре­ пления верхней крышки ремня привода ГРМ (газораспредели­

тельного механизма), как пока­ зано на рисунке.

2 ДВИГАТЕЛЬ

ПРИМЕЧАНИЕ: На рисунке ниже кругами

отмечены места расположе­ ния пяти болтов крепления верхней крышки ремня при­ вода ГРМ.

3. Используя торцовый ключ

: головкой (№13) отпустить болт

оегулировочный болт, как пока­ зано на рисунке ниже (регули- оовочный болт расположен над

• Как разобрать фару газ 31105

• Сааб 9000 регулировка замка двери

• Тюнинг чери тигго 3

• Где находится вин код на инфинити qx56

• Распиновка замка зажигания шкода октавия

Схема предохранителей, находящихся в моторном отсеке

Моторный блок предохранителей

Блок включает 3 типа предохранителей: EF – плавкие, SB – инерционные, кроме того, внизу блока на передней боковой стенке смонтированы 5 силовых предохранителей с мощностью от 40 до 150 А.

Схема предохранителей в моторном блоке

Полный список предохранителей моторного блока (без пустых мест):

Шифр посадочного места	Сила тока, А	Англоязычное обозначение	Русское обозначение
Плавкие предохранители EF 01-40
01	20	Seat Heat	Подогрев передних сидений
02	15	ESCL	Электрический замок руля
03	10	High Beam L	Левая фара дальнего света
04	10	High Beam R	Правая фара дальнего света
05	15	Ign Power	Электропитание замка зажигания
06	7,5	Системы ABS и ESP	Системы ABS и ESP
07	7,5	ECU/TCU/Brake SW	Электронный блок управления. Управление КПП. Стоп-сигнал, сигнал заднего хода
08	10	AC SW/Radar	Парктроник. Включение климатконтроля
09	7,5	Alt Exc	Питание обмотки генератора
10	25	BCM Power 5	Блок комфорта 5
11	25	BCM Power 6	Блок комфорта 6
12	20	Vacum Pump	Реле включения вакуумного насоса
13	15	O2 SNSR	Подогрев кислородных датчиков
14	15	Ign Coil	Катушка зажигания
15	15	Memory Fuse	Модуль памяти
16	25	BCM Power 4	Блок комфорта 4
17	30	Sunroof	Привод верхнего люка
18	25	BCM Power 5	Блок комфорта 5
19	10	TCU	Реле КПП
20	15	Fog Lamp	Противотуманные фары
21	20	BCM Power 3	Блок комфорта 3
22	10	EMS/Coil	Реле звукового сигнала. Реле ближних и дальних фар
23	25	BCM Power 6	Блок комфорта 6
24	10	Brake SW	Стоп-сигнал
25	15	Horn	Звуковой сигнал
26	7,5 или 10	ECU/TCU	Управление двигателем. Управление КПП
27	25	Wiper	Дворники лобового стекла
28	10	Reverse	Реле 7 сигнала ззаднего хода
29	30	Wiper	Реле скорости дворников лобового стекла
30	10	AC Clutch	Реле муфты компрессора
31	15	Fuel Pump	Насос топлива
33	15	L Low Beam	Левая фара ближнего света
34	15	R Low Beam	Правая фара ближнего света
35	15	VVT/EGR/Valve	Электрический термостат, управление клапанами VVT, EGR и адсорбера
36	10	AGS	Адаптивная система управления КПП
37	7,5 или 10	ECU	Система управления двигателем
38	15	Injector	Система впрыска топлива в цилиндры
40	7,5	Blower Coil	Реле 15 вентилятора кондиционера
Инерционные предохранители SB01-09
1	25/40	ABS/ESP	Системы антиблокировки и стабилизации движения автомобиля
2	30	BCM Power 2	Блок комфорта
3	30	DCT	Роботизированная АКПП
4	30	BCM Power 1	Блок комфорта
5	50	WindShield Heat2	Питание для подогрева лобового окна
6	30	Blower	Питание реле 15 вентилятора отопителя и кондиционера
7	30	Start	Втягивающее реле стартера
8	40	ABS/ESP	Системы антиблокировки и стабилизации движения автомобиля
9	30	ACC	Дополнительные аксессуары
Силовые предохранители
1	150		Электроцепь генератора
2	40		Цепь низкой скорости вентилятора для охлаждения двигателя
3	50		Цепь высокой скорости вентилятора для охлаждения двигателя
4	80	EPS	Питание электроусилителя руля
5	60		Общий кабель питания для блока предохранителей в салоне

Силовые предохранители

Также в блоке моторного отсека находятся реле, обозначенные как ERLY01-18. Они отвечают за:

ERLY	Английское обозначение	Назначение реле
1	ACC	Дополнительные аксессуары
2	High Beam	Включение дальнего света фар
3	IGN	Замка зажигания
4	Low Beam	Включения ближнего света фар
5. Только на автомобилях, ввезенных из Китая неофициально	EMS	Система управления дизельным двигателем
6	Vacum Pump	Вакуумного насоса
7	Reverse Lamp	Задних фонарей
8	Low wiper	Малой скорости очистителя лобового стекла
9	High wiper	Высокой скорости очистителя лобового стекла
10	TCU	Управления КПП
11	Horn	Звукового сигнала
12	AC Clutch	Муфты компрессора
13	Fuel Pump	Топливного насоса
14	Fan High	Высокой скорости вентилятора охлаждения двигателя
15	Blower	Вентилятора отопителя салона
16	Start	Включения втягивающего реле стартера
17	Fog Lamp	Противотуманных фар
18	Low High	Низкой скорости вентилятора охлаждения двигателя

Нужно также иметь ввиду, что китайские производители могут изменить схему без предупреждения, особенно в случае установки дополнительных электросистем, поэтому в случае обнаружения любого отклонения назначения предохранителей, рекомендуется записывать все нюансы, чтобы потом их не забыть. Делайте также, если что-то подключаете самостоятельно, не надейтесь только на свою память.

Кузов

• Как заменить бампер Чере Кимо
• Как поменять бардачек Чере А1
• Ремонт бачка омывателя Чере А1
• Снятие бензобака Чере Kimo
• Как заменить боковое зеркало Чери А1 своими руками
• Установка вентилятора печки Чере Kimo
• Как поменять дворники Чери Кимо
• Куда подставлять домкрат Чере Kimo
• Как снять заднее крыло Чери A1
• Снятие заднего сиденья Чере Kimo
• Установка заднего стекла Чере Kimo
• Как снять заднюю обшивку двери Чери А1 своими руками
• Как поменять защиту двигателя Чери Кимо
• Заменить защиту картера Чере A1 своими руками
• Как заменить зеркало заднего вида Chery Kimo своими руками
• Как снять крышку бензобака Чери Kimo
• Как заменить личинку замка Чере Kimo своими руками
• Как заменить лобовое стекло Chery Kimo
• Снять лючок бензобака Chery А1
• Как снять обшивку багажника Чери Кимо
• Как снять обшивку водительской двери Чере Кимо
• Снять обшивку потолка Чери Kimo своими руками
• Как снять обшивку салона Чери А1
• Как снять обшивку сиденья Чери Кимо
• Как снять панель приборов Чери А1
• Как снять переднее крыло Chery Кимо
• Как снять переднее сиденье Чери A1 своими руками
• Как снять переднюю обшивку двери Chery A1
• Снятие подголовников Chery Kimo
• Снятие подушки безопасности Чери A1
• Снятие приборной панели Чери Kimo
• Как заменить резинки на дворниках Чери А1 своими руками
• Как поменять ремень безопасности Chery A1
• Снятие решетки радиатора Чери Kimo
• Как снять ручку стеклоподъемника Chery A1 своими руками
• Снятие стеклоподъемника Чери A1 своими руками
• Как поменять уплотнитель двери Chery Kimo
• Заменить форсунку омывателя Чере Кимо
• Как заменить щетки стеклоочистителя Chery A1 своими руками

Что такое предохранители и как они работают

Работа предохранителей основана на принципе плавкой вставки. Внутри каждого предохранителя содержится проволочная вставка с определенной массой и сечением. При превышении допустимого значения силы тока в электрической цепи, проволочная вставка предохранителя нагревается и плавится, прерывая электрическую цепь.

Плавкая вставка имеет определенные параметры, такие как номинальное напряжение, номинальный ток и характеристику срабатывания. Эти параметры указываются на предохранителе и выбираются в соответствии с требованиями электрических цепей автомобиля.

В случае превышения допустимого тока, предохранитель срабатывает, перекрывая электрическую цепь и предотвращая повреждение проводки или перегорание электрических устройств. После срабатывания предохранителя его нужно заменить на новый с таким же номинальным током и характеристикой срабатывания.

Расположение предохранителей в автомобиле может отличаться в зависимости от его модели и года выпуска. Для того чтобы найти предохранители в Chery Kimo, рекомендуется воспользоваться схемой расположения предохранителей, которая указана в руководстве по эксплуатации автомобиля или на специальной крышке блока предохранителей в моторном отсеке или салоне автомобиля.

Тип предохранителя	Функция
MINI	Защита электрической системы автомобиля
MAXI	Защита крупных электрических устройств
CUBE	Защита электронных систем и приборов

При необходимости замены предохранителя следует отключить соответствующую электрическую цепь, снять старый предохранитель, установить новый и проверить его правильную работу. Рекомендуется использовать предохранители с такими же параметрами, как у старого предохранителя.

Важно помнить, что предохранители служат для защиты автомобильной электрической системы и их замена должна быть произведена в технически правильном порядке. Если вам необходимо заменить предохранитель в Chery Kimo, рекомендуется обратиться к специалистам или изучить руководство по эксплуатации для получения дополнительной информации

Блок под капотом

Главный блок с предохранителями и реле расположен рядом с аккумулятором и закрыт защитной крышкой, на обратной стороне которой вы найдете схему тока для вашего блока.

Фото — пример

Схема

Описание

1	IGN 1: 20A (выключатель питания)
2	АБС: 30А (АБС)
3	TNS: 30A (автоматическое подключение к вторичным предохранителям CODA 10A, CODA 10A)
4	IGN 2: 30A (выключатель стартера, реле стартера)
5	СТАРТ: начиная с 20А
6	30А. Электропитание предохранителей 15 и 20
7	ХОЛОД / ВЕНТИЛЯТОР: 20A Вент. Радиатор
восемь	КОНД / ВЕНТИЛЯТОР: 20A Вент. Кондиционер
девять	ЗАПУСК: запуск 10 / 15А
10	ВОЗДУХОДУВКА: вентилятор отопителя 25А
одиннадцать	SR / ACC: кондиционер 10A
12	FOG RR: 10A Задние противотуманные фары
13	ОПАСНО: 15A Сигнальная лампа аварийной сигнализации
14	Д / ЗАМОК: 25А Централизованный замок
15	АБС: 30А АБС
16	ОТКРЫТИЕ КРЫШИ: люк 15А
17	P / W RH: 20A Стеклоподъемник правый
18	P / W LH: 20A Левый стеклоподъемник
19	RR WIPER: Стеклоочиститель 15A — Задний
ветры	IGN 2: Замок зажигания 20А, реле стартера
21 год	ГОЛОВКА: 25А Фары
22	IG COIL: катушка зажигания 15А
23	OBD — II: диагностический разъем 10А
24	DEFOG: Стеклянный обогреватель на 20 А
25	OX SEN D: 10A Задний кислородный датчик
26	OX SEN U: 10A передний кислородный датчик
27	ТОПЛИВНЫЙ НАСОС: 10А Топливный насос
28 год	ИНЖЕКТОР: инжектор 10А
29	A / CON: 10A Кондиционер
тридцать	BTN: 30A Стоп-сигналы, аварийные огни, внутреннее освещение, центральный замок
31 год	Автоматическое зажигание 10А
32	FRT FOG: 15A Противотуманные фары, передние
33	TAIL RH: 10A Габаритный фонарь — задний правый
34	LEFT TAIL: 10A Габаритный фонарь — задний левый
35 год	НИЗКАЯ ГОЛОВКА: 15А Низкая фара
36	HEAD HI: 15A Фара, далеко
37	СИГНАЛ: 15А Реле звукового сигнала
41 45	ЗАПЧАСТИ: 10А, 15А, 20А, 30А (запасные)
50	DEFOG Противотуманные фары
51	ТОПЛИВНЫЙ НАСОС Топливный насос
52	РОГОВЫЙ СИГНАЛ
53	КОНДИЦИОНЕР ВОЗДУХА
54	Главное реле зажигания EGI MAINAMP
55	ФАРЫ Фары, приборы и сигнальные лампы
56	TNS автоматически подключается к вторичным предохранителям CODA (LEV) 10A, CODA (RIGHT) 10A
60	P / WINDOWS Реле стеклоподъемника
61	BLOWER Реле для отопления и кондиционирования
63	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР Реле вентилятора радиатора
64	ВЕНТИЛЯТОР КОНДЕНСАТОРА Реле вентилятора кондиционера
75	СЪЕМНИК ПРЕДОХРАНИТЕЛЯ — Пинцет

Тормозная система

• Как заменить бачок тормозной жидкости Чере A1 своими руками
• Заменить блок абс Чере A1 своими руками
• Заменить датчик абс Чери A1
• Как заменить задние тормозные диски Чере Kimo своими руками
• Поменять задние тормозные колодки Чери Kimo
• Поменять колодки ручника Chery А1
• Как поменять передние тормозные диски Чере A1
• Ремонт передних тормозных колодок Chery Kimo своими руками
• Установка ручника Чере А1 своими руками
• Как заменить тормозной цилиндр Чери Кимо
• Как заменить тормозную жидкость Чере A1
• Замена тормозных трубок Чере А1 своими руками
• Как заменить тормозные шланги Chery А1 своими руками
• Ремонт троса ручника Чери A1
• Заменить трос ручного тормоза Chery Кимо

Что будет, если вовремя не менять подшипник при его гудении

Появление гула при разгоне, играх или других проблемах, рассмотренных выше, является поводом для замены неисправной детали.

Несвоевременное выявление неисправностей и затягивание ремонта может вызвать ряд негативных последствий:

1. повышенная нагрузка на элементы ходовой части и системы управления. Это, в свою очередь, приводит к более быстрому износу деталей.
2. Подшипниковый клин и упор колеса. Если такая проблема возникает в движении, аварии с непредсказуемыми последствиями не избежать.
3. Перегрев тормозов и закипание рабочей жидкости системы. В результате тормозной путь увеличивается, либо машина вообще не останавливается.
4. «Выпадение» колеса при резком маневре, приводящее к потере управления транспортным средством. При движении на высокой скорости такая ситуация может быть критической.

Косвенно все это влияет на снижение мощности двигателя и его экономичности, что приводит к увеличению расхода топлива.

«Чери-М11»

Отечество в безопасности

Еще одним несомненным достоинством М11 являются тормоза. Несмотря на несколько «ватную» педаль, они уверенно тревожат машину с любой разумной скорости. На задней оси стоят исключительно задние диски вне зависимости от комплектации, а АБС входит в стандартную комплектацию в списке оборудования. Кстати, безопасность можно отнести к одному из главных козырей «Эмки» — у китайцев в этом вопросе плохая репутация. Но М11 не похож на некоторых своих соотечественников — не зря он получил пять звезд в краш-тесте по системе C-NCAP.

Китайцы считают его абсолютным аналогом EuroNCAP, и тут им приходится верить на слово — полных данных о пройденном тесте, кроме как на китайском, найти не могут. В любом случае, судя по видео аварии на YouTube, М11 выглядит довольно прилично как при лобовом, так и при боковом ударе. Во многом пассажиров защищает сама конструкция кузова, где предусмотрены зоны программируемой деформации и усиленная панель крыши, снижающая возможность «искривления пространства» салона в случае удара. Да и двери снабжены защитными пластинами и брусьями, поглощающими энергию в случае бокового удара.

Кроме того, даже в самой простой версии BASIC автомобиль может похвастаться парой подушек безопасности, а в Comfort и Luxury их уже 4 и 6 соответственно, что вместе с трехточечными ремнями с преднатяжителями значительно повышают шансы сидящих в машине для уверенного исхода в случае аварии, тьфу-тьфу-тьфу.

А кто конкуренты?

Наконец, главный плюс Chery: при всем своем богатстве М11 стоит дешевле некуда, а по такому показателю, как цена/комплектация, пока не имеет конкурентов. «Гольф» класс с АБС, кондиционером, бортовым компьютером, электропакетом, ГУР за 460 тысяч? Где это видно! Но именно это и просят за базовую Эмку. Топовая версия, наполненная даже не достоинствами, а скорее излишествами типа датчиков света и дождя, «климата», парктроника и так далее, будет стоить 525 000 рублей.

Если до этого действительно дойдет, то можно будет говорить о Chery-M11 как о полноценном конкуренте лидерам нашего авторынка с огромным потенциалом. Ведь это уже не просто доступное транспортное средство, а исключительно красивый автомобиль с достаточно приличным уровнем защиты водителя и пассажиров и достойным комфортом езды. А еще оснащен действительно интересным современным дизайном.

Где находятся предохранители в Чери КиМо

Автомобиль Чери КиМо оборудован предохранителями, которые защищают различные электрические системы и устройства автомобиля от повреждений, вызванных перегрузками или короткими замыканиями. Знание расположения предохранителей полезно при обнаружении и устранении неполадок, связанных с электрическими системами автомобиля.

В Чери КиМо предохранители размещены в двух местах: в салоне автомобиля и в отсеке двигателя.

Предохранители в салоне автомобиля:

В салоне автомобиля предохранители находятся в блоке предохранителей под рулем. Чтобы найти этот блок, следует посмотреть снизу водительской панели у водительской двери. Откройте крышку блока предохранителей, снимая ее пальцами или при помощи отвинчивающегося рычага.

Предохранители в отсеке двигателя:

Предохранители в отсеке двигателя расположены в блоке предохранителей, который находится на правой стороне отсека двигателя. Чтобы найти этот блок, следует открыть крышку отсека двигателя и найти метки, указывающие на его расположение. Откройте крышку блока предохранителей, снимая ее пальцами или при помощи отвертки.

При обнаружении вышедшего из строя предохранителя, следует заменить его на предохранитель с таким же номиналом. Помните о необходимости использования предохранителей соответствующего номинала, чтобы избежать возможных повреждений электрических систем автомобиля.

Не забудьте отключить зажигание и отсоединить негативный клеммный зажим аккумулятора перед заменой предохранителей!

Блок предохранителей в салоне Чери М11

Блок предохранителей устройств расположен в левой части под панелью приборов.

В салоне с левой стороны панели приборов под ящиком для мелких предметов.

Для доступа необходимо открыть ящичек и потянуть его вверх.

В специальных гнездах расположены запасные предохранители и пинцет.

Назначение предохранителей и реле

F1- Регулятор подсветки приборов F2 — Датчик кислорода (лямда зонд), клапан бензобака, спидометр. F3 — Питание форсунок двигателя. F4 — Кнопка кондиционера F5 — Прикуриватель F6 — Питание ламп панели приборов F7 — Магнитолла постоянное питание F8 — Диагностический разъём Клемма 16 F9 — Питание панели приборов F10 — Задний стеклоочиститель F11 — Передний стеклоочиститель F12 — Реле ближнего и дальнего света (обмотка) F13 — Подушка безопасности F14 — Магнитола (управление АСС) F15 — Зеркала заднего вида F16 — Подогрев сидений F17 -Питание блока управления двигателем (1й контакт) F18 — Модуль сигнализации и управления замками F19 — Стеклоподъёмники F20 — Питание модуля люка (мотор) F21 — Кнопка выключения F22 — Внутреннее освещение, лампа подсветки в двери, индикатор открытия двери F23 — Кнопка управления люком F24 — Звуковой сигнал F25 — Заслонка рециркуляции воздуха в салоне (кнопка и мотор) F26 — Реле кондиционера (обмотка) F27 — Зеркала заднего вида F28 — АМ1 (через замок зажигания идёт на линии АСС и IG1) F29 — АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) F30 — Резервный

Реле К1 — Реле вентилятора К2 — Запасное К5 — Реле звукового сигнала К6 — Реле поворотников К7 — Реле кондиционера

Монтажный блок предохранителей и реле в моторном отсеке чери тиго

Для доступа к предохранителям необходимо вывернуть винты фиксаторов крепления крышки блока

Утопите сердечник фиксатора и извлеките его из отверстия

Затем, преодолевая усилия, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока

После чего отожмите фиксатор и снимите крышку монтажного блока

На внутреннюю сторону крышки нанесена схема расположения предохранителей и реле.

1 — Ближний свет (левая лампа) 2 — Ближний свет (правая лампа) 3 — Бензонасос (контакты реле) 4 — Дальний свет (левая лампа) 5 — Мотор вентилятора салона 6 — Дальний свет (правая лампа) 7 -Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8 — Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9, 10, 11 — запасные предохранители 12 — Стартер (контакты реле) 13 -Блок сигнализации и управления замками дверей. 14 — Лампа заднего хода 15 — Модуль зажигания 16 — Генератор (обмотка возбуждения) 17 — Габаритные огни правая сторона 18 — Передние противотуманные фары 19 — Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка) 20 — Габаритные огни левая сторона 21 — Задние противотуманные фары 22 — резерв 23 — Стоп сигналы 24 — Реле стартера (обмотка) 25 — Компрессор кондиционера 26 — АБС контроллер 27 — Блок управления двигателем

Реле К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманных фар К10 Реле задних противотуманных фар К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв

• Мерседес w211 ошибка тормозов

• Ваз 2114 глохнет на холостых

• Кпп маз 12js200ta схема

• Ecm 644a ошибка volvo

• Электрическая схема стартера автомобиля

Двигатель

• Как поменять антифриз Чери A1 своими руками
• Ремонт бензонасоса Чери Kimo
• Заменить блок управления двигателем Чере Кимо
• Поменять водяной насос Чери А1
• Снятие впускного коллектора Чери A1 своими руками
• Заменить втулку на стартере Чери A1 своими руками
• Установка втулки шатуна Chery Kimo
• Как снять выпускной коллектор Chery А1
• Как поменять гидрокомпенсаторы Чери A1
• Заменить головку блока цилиндров Чери A1
• Как заменить датчик давления масла Чери Kimo
• Замена датчика детонации Чере Kimo своими руками
• Как поменять датчик кислорода Чере Kimo
• Как поменять датчик коленвала Chery Kimo
• Ремонт датчика массового расхода воздуха Чере A1
• Поменять датчик охлаждающей жидкости Chery А1
• Поменять датчик распредвала Чере Кимо
• Как поменять датчик температуры Chery А1
• Замена датчика уровня топлива Chery Кимо
• Поменять датчик холостого хода Чери А1
• Как заменить дмрв Chery Kimo
• Снятие клапанной крышки Чери Kimo своими руками
• Ремонт компрессора кондиционера Чере Кимо своими руками
• Как поменять кран отопителя Чери A1 своими руками
• Снять крышку двигателя Чере A1 своими руками
• Замена масла в акпп Чере A1
• Замена масла в двигателе Чере A1
• Как заменить маслосъемные колпачки Chery Кимо своими руками
• Как поменять маслосъемные кольца Чери Кимо своими руками
• Как поменять масляный насос Чере Кимо
• Как заменить направляющие втулки клапанов Chery Kimo своими руками
• Замена натяжителя цепи грм Чери Kimo своими руками
• Как заменить натяжной ролик ремня генератора Чери А1
• Как заменить опоры двигателя Чери А1
• Поменять охлаждающую жидкость Чери Kimo своими руками
• Как заменить подушки двигателя Chery Кимо
• Ремонт подшипника коленвала Чере Кимо
• Ремонт помпы Чере А1
• Поменять поршневые кольца Chery A1 своими руками
• Заменить прокладку гбц Чери Кимо
• Как заменить прокладку головки блока цилиндров Chery A1
• Ремонт прокладки клапанной крышки Chery A1 своими руками
• Как поменять прокладку коллектора Чере Кимо
• Замена радиатора кондиционера Чере Кимо своими руками
• Как заменить радиатор печки Чере A1
• Как поменять распредвал Чери Кимо
• Как поменять расширительный бачок Чере Кимо
• Как заменить ремень генератора Chery А1
• Замена ремня грм Чери A1
• Установка ремня кондиционера Чере Кимо
• Заменить сальник двигателя Chery A1
• Как заменить сальник коленвала Чери Кимо
• Поменять сальник распредвала Чере А1 своими руками
• Как поменять сальники клапанов Чере A1
• Установка стартера Чери А1
• Ремонт термостата Чере A1
• Поменять топливный насос Чере А1
• Как заменить цепь грм Chery Kimo
• Поменять шкив коленвала Чери A1
