Блоки предохранителей и реле
Если у Вас отказал прикуриватель, стеклоподъемники и обогрев заднего стекла, всё сразу. Меняем предохранитель F5 (прикуриватель) в блоке YB — сгоревший.ЗАРАБОТАЕТ ВСЕ. Если у вас перестало что-то работать, а в описаниях предохранителей этого нет, то ищите по описаниям предохранителей, что еще не работает и меняйте этот предохранитель, по аналогии как написано выше. На реле и предохранители может заводиться еще что-нибудь, что не описано в схемах.
Если не можете найти неисправность, есть вопросы, предложения или уточнения, то пишите в форуме Блок предохранителей и реле. Сделал описание. Описание блоков под капотом и бардачком изначально сделал форумчанин ВГА, за что ему огромное спасибо.
Описание блока под капотом (QC)
До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках. Рисунок выложил terra
Предохранители: 1-Ближний свет (левая лампа) 2-Ближний свет (правая лампа) 3-Бензонасос (контакты реле) 4-Дальний свет (левая лампа) 5-Мотор вентилятора салона 6-Дальний свет (правая лампа) 7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9-запасной 10— 11-запасной 12-Стартер (контакты реле) 13-Блок сигнализации и управления замками дверей. 14-Лампа заднего хода 15-Модуль зажигания 16-Генератор (обмотка возбуждения) 17-Габаритные огни правая сторона 18-Передние противотуманки 19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка) 20-Габаритные огни левая сторона 21-Задние противотуманки 22-резерв 23-Стоп сигналы 24-Реле стартера (обмотка) 25-Компрессор кондиционера 26-АБС контроллер 27-Блок управления двигателем (контакты 17,18)
Реле: К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманок К10 Реле задних противотуманок К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв
Описание блока под маленьким бардачком (YB)
Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде. Запасные предохранители расположены слева вертикально.
Предохранители: F1-Регулятор яркости подсветки приборов F2-Датчик концентрации кислорода, клапан абсорбера, спидометр F3-Топливные форсунки F4-Кондиционер F5-Прикуриватель, стеклоподъемники, обогрев зеркал F6-Комбинация приборов F7-Магнитола постоянное питание F8-диагностический разъем F9-Комбинация приборов F10-Задний стеклоочиститель F11-Передний стеклоочиститель F12-Реле ближнего и дальнего света F13-Подушки безопасности F14-Магнитола (управление АСС) F15-Электропривод зеркал F16-Обогрев сидений F17-ЭБУ двигателя F18-Блок комфорта и сигнализации ISU F19-Стеклоподъемники F20-Мотор люка в крыше F21-Выключатель (замок) зажигания F22-освещение салона F23-Кнопки управления люком F24-Звуковой сигнал F25-Заслонка рециркуляции воздуха (мотор и кнопка) F26-Реле кондиционера F27-Обогрев зеркал заднего вида F28— АМ1 (через замок зажигания идёт на линии АСС и IG1) F29— АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) F30-розетка в багажнике
Реле: К1-Реле вентилятора системы охлаждения К2, К3, К4 – Резерв К5-Реле звукового сигнала К6-Реле включения габаритов К7-Реле кондиционера
Описание блока комфорта (ISU)
В данный момент четкого описания нет.
Данный блок отвечает за такие функции как: рециркуляция воздуха, замки и датчики открытия дверей и капота, сигнализация, освещение салона, стеклопдъемники, указатели поворота, аварийка, зуммер открытия двери, обогреватель зеркал и заднего стекла и другие.
Подробнее смотри: Блок комфорта (ISU) описание и электрическая схема.

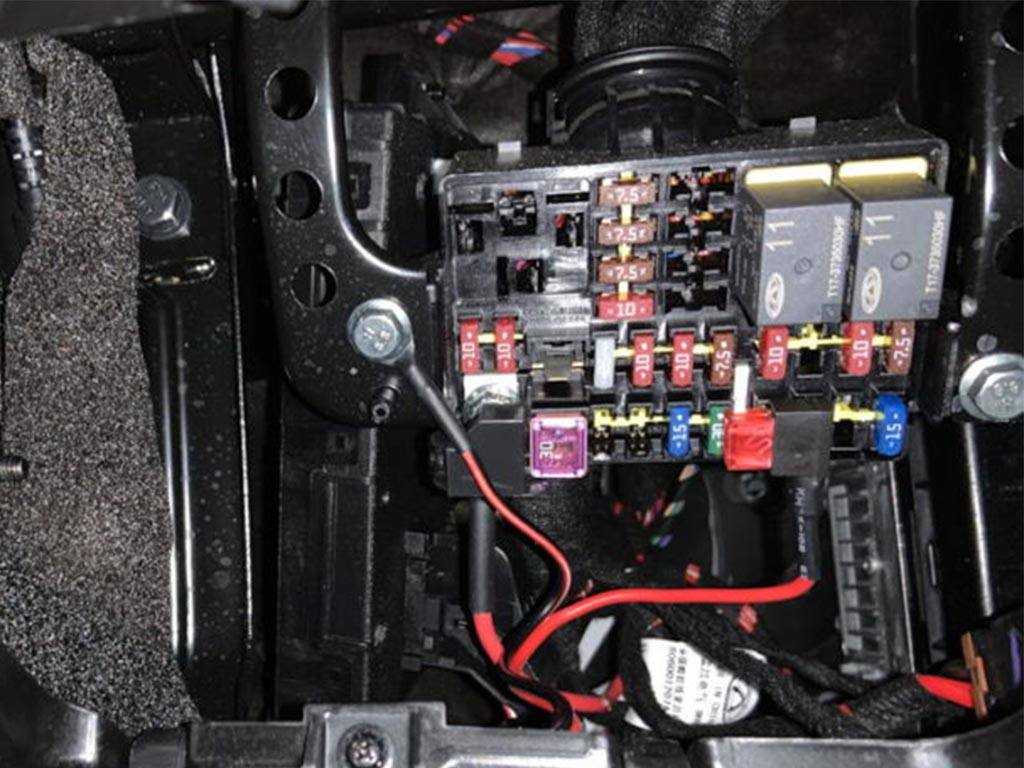

Установлен возле правой ноги переднего пассажира. Чтоб увидеть предохранители необходимо фактически лечь на коврик.
Источник статьи: http://www.chinamobil.ru/wiki/doku.php/chery:chery_tiggo:predoxraniteli
Замена предохранителей
Подготовительный этап:
- Набор реле – прерывателей, предохранителей ножевого типа;
- Пластиковый пинцет для извлечения модулей;
- Отвертка, вороток, головка на «10»;
- Дополнительный источник освещения по мере необходимости.
Алгоритм действий при замене в салоне Чери Тигго:
- Глушим двигатель, выжимаем стояночный тормоз, открываем водительскую дверь. Слева от рулевого колеса, под пластиковой крышкой расположен монтажный блок с предохранителями;
- Отщелкиваем крышку, по порядковому номеру находим необходимый модуль;
- Пинцетом извлекаем его, на штатное место вставляем новый предохранитель;
- Закрываем крышку, проверяем исправность оборудования.
Замена реле – прерывателей в моторном отсеке Чери Тигго:
- Открываем капот, глушим двигатель, фиксируем задний ряд колес колодками;
- Снимаем силовые клеммы с аккумуляторной батареи;
- Справа за АКБ предустановлен монтажный блок с реле – прерывателями. Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру, на место вставляем исправный блок.
Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.
Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.
Средний ресурс эксплуатации предохранителей, реле – коммутаторов 65 – 75 тыс. км.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Блок предохранителей и реле в моторном отсеке
Схема расположения
Описание
| № п.п. | Описание |
|---|---|
| EF01 | Левая фара ближнего света |
| EF02 | Правая фара ближнего света |
| EF03 | Топливный насос |
| EF04 | Левая фара дальнего света |
| EF05 | Реле вентилятора |
| EF06 | Правая фара дальнего света |
| EF07 | Дополнительный вентилятор |
| EF08 | Основной вентилятор |
| EF09 | Стартер |
| EF10 | Блок управления коробкой передач (TCU) (для автомобиля с CVT) Резерв (для автомобиля с механической коробкой передач) |
| EF11 | Резервный |
| EF12 | Главное реле блока управления |
| EF13 | BCM |
| EF14 | Фонарь заднего хода |
| EF15 | Блок управления коробкой передач (TCU) (для автомобиля с CVT) Резерв (для автомобиля с механической коробкой передач) |
| EF16 | Генератор |
| EF17 | Правые габаритные фонари/фонари освещения регистрационного знака |
| EF18 | Резервный |
| EF19 | Обмотка реле вентилятора |
| EF20 | Левые габаритные фонари |
| EF21 | Резервный |
| EF22 | Управление двигателем |
| EF23 | Выключатель стоп-сигналов |
| EF24 | Обмотка главного реле блока управления |
| EF25 | Кислородный датчик |
| EF26 | Катушка зажигания |
| EF27 | ECM |
Блок плавких вставок №5

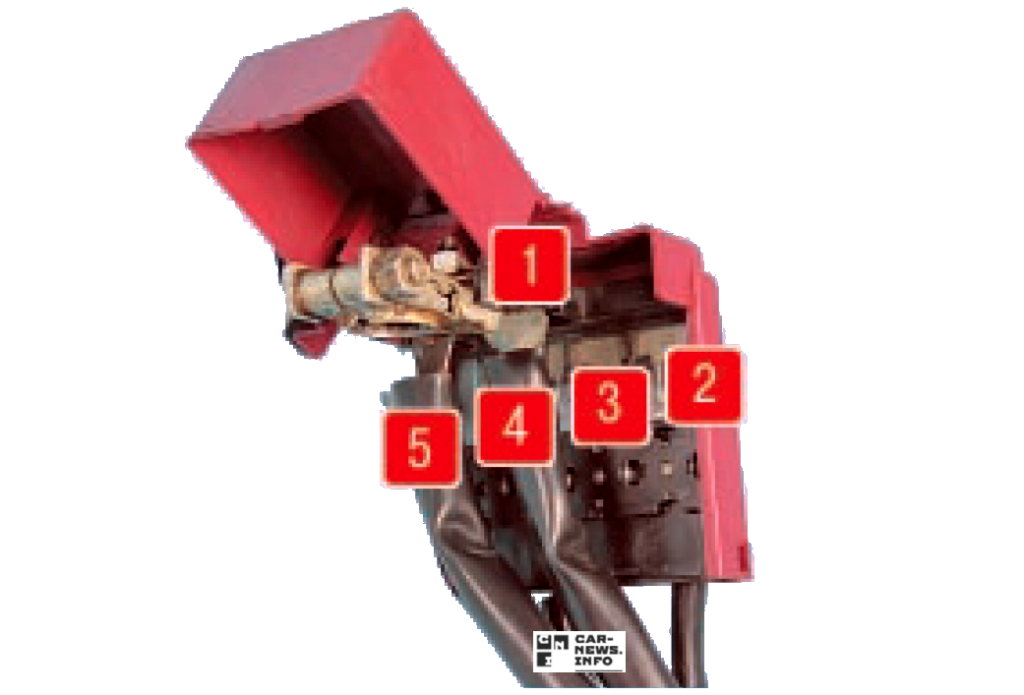

Блок плавких вставок расположен в моторном отсеке на плюсовой клемме аккумулятора.
Плавкие вставки на аккумуляторной клемме Ниссан Тиида.
Назначение плавких вставок в блоке №5
| № | Сила тока, А | Наименование потребителя |
|---|---|---|
| 1 | 120 | Блок управления усилителем рулевого управления, стеклоомыватель фар, система ABS |
| 2 | 60 | Блок управления двигателем, реле дроссельного узла, реле электростеклоподъемников |
| 3 | 80 | Лампы ближнего и дальнего света блок фар |
| 4 | 80 | Имобилайзер, обогрев сидений, генератор, звуковой сигнал |
| 5 | 100 | Система ABS, блок управления электрооборудованием кузова, система зажигания, блок управления электроусилителем рулевого управления, стеклоомыватель фар |
Расшифровка назначения плавких вставок в блоке №5 Ниссан Тиида
Блок предохранителей под капотом
Блок предохранителей под капотом, расположен с водительской стороны и закрыт герметичной крышкой на двух пружинных защелках.
| Номер | Номинал (ампер) | Описание |
|---|---|---|
| EF01 | 20А | Обогрев / подогрев сидений (SEAT HEAT) |
| EF02 | 15А | Электронный замок рулевой колонки (ESCL) |
| EF03 | 10А | Дальний свет — левая фара, питание (L HIGH BEAM) |
| EF04 | 10А | Дальний свет — правая фара, питание (R HIGH BEAM) |
| EF05 | 15А | Питание зажигания IGN1 (IGN POWER) |
| EF06 | 7,5А | Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| EF07 | 7,5А | ЭБУ, блок управления трансмиссией, выключатель стоп-сигналов и конц. выкл. передачи заднего хода (ECU & TCU & Brake SW) |
| EF08 | 10А | Выключатель, работающий от давления в трубке компрессора кондиционера и блок управления системой помощи при парковке (AC SW & Radar) |
| EF09 | 7,5А | Обмотка возбуждения генератора (ALT EXC) |
| EF10 | 25А | Блок комфорта BCM — питание 5 (BCM POWER5) |
| EF11 | 25А | Блок комфорта BCM — питание 6 (BCM POWER6) |
| EF12 | 20А | На Реле 16 — реле вакуумного насоса (VACUUM PUMP) |
| EF13 | 15А | Нагрев датчиков кислорода, переднего и заднего (O2 SNSR) |
| EF14 | 15А | Катушка зажигания (IGN COIL) |
| EF15 | 15А | Предохранитель блока памяти (Memory Fuse) |
| EF16 | 25А | Блок комфорта BCM — питание 4 (Power4) |
| EF17 | 30А | Люк в крыше (SUNROOF) |
| EF18 | — / 25А | Пусто, либо блок комфорта BCM — питание 5 (Power5) |
| EF19 | 30А | На реле 10 — реле управления коробкой передач, блок TCU (TCU) |
| EF20 | 15А | Противотуманные фары (птф), реле 17 (FOG Lamp) |
| EF21 | 20А | Блок комфорта BCM — питание 3 (Power3) |
| EF22 | 10А | На Реле 11- звукового сигнала, Реле 04 — ближнего света, Реле 02 — дальнего света, Реле 05 — система управления двигателем EMS (COIL) |
| EF23 | — / 25А | Пусто, либо блок комфорта BCM — питание 6 (Power6) |
| EF24 | 10А | Стоп-сигналы |
| EF25 | 15А | Сигнал (гудок, клаксон) (HORN) |
| EF26 | 10А / 7.5А | Блок управления двигателем ECU и блок управления трансмиссией TCU (ECU/TCU) |
| EF27 | — | Резервное место под предохранитель |
| EF28 | 10А | Фонари заднего хода, реле 07 (REVERSE) |
| EF29 | 30А | Дворники и Омыватель (на реле 08 -низкой скорости стеклоочистителя и реле 09 — высокой скорости стеклоочистителя) (WIPER) |
| EF30 | 10А | Муфта компрессора кондиционера, реле 12 (AC Clutch) |
| EF31 | 15А | Бензонасос (топливный насос) (FUEL PUMP) |
| EF32 | — | Резервное место под предохранитель |
| EF33 | 15А | Ближний свет — левая фара (L LOW BEAM) |
| EF34 | 15А | Ближний свет — правая фара (R LOW BEAM) |
| EF35 | 15А | Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива (VALVE) |
| EF36 | — / 10А | Адаптивная система управления коробкой передач (некоторые модели) (AGS) |
| EF37 | 7,5А / 10А | ЭБУ — электронный блок управления двигателем (ECU) |
| EF38 | 15А | Форсунки цилиндра 1, 2, 3, 4 (INJECTOR) |
| EF39 | — | Пусто |
| EF40 | 7,5А | Вентилятор печкии кондиционера, реле 15 (BLOWER RLY Coil) |
| SB01 | 25А / 40А | Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| SB02 | 30А | Блок комфорта BCM — питание 2 (BCM Power2) |
| SB03 | 30А | Роботизированная коробка передач (DCT) |
| SB04 | 30А | Блок комфорта BCM — питание 1 (BCM Power1) |
| SB05 | 50А | Подогрев лобового / ветрового стекла (Windshield Heat2) |
| SB06 | 30А | Вентилятор печки, отопитель салона и кондиционер, на реле 15 (ВLOWER) |
| SB07 | 30А | Стартер (START) |
| SB08 | 40А | Система динамической стабилизации и тормозная система АБС (ESP/ABS) |
| SB09 | 30А | Аксессуары (ACC) |
РЕЛЕ
| Номер | Описание |
|---|---|
| ERLY 01 | Аксессуары (ACC) |
| ERLY 02 | Реле дальнего света фар (HIGH BEAM) |
| ERLY 03 | Зажигание (IGN) |
| ERLY 04 | Реле ближнего света фар (LOW BEAM) |
| ERLY 05 | Cистема управления двигателем (EMS) |
| ERLY 06 | Вакуумный насос (VACUUM PUMP) |
| ERLY 07 | Фонари заднего хода (REVERSE LAMP) |
| ERLY 08 | Низкая скорость дворников (стеклоочистителя) (WIPER LOW) |
| ERLY 09 | Высокая скорости дворников (стеклоочистителя) (WIPER HIGH) |
| ERLY 10 | Реле блока управления коробкой передач (TCU) |
| ERLY 11 | Сигнал (гудок, клаксон) (HORN) |
| ERLY 12 | Электромагнитная муфта компрессора кондиционера (AC Clutch) |
| ERLY 13 | Реле Бензонасоса (топливного насоса) (FUEL PUMP) |
| ERLY 14 | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN HIGH) |
| ERLY 15 | Вентилятор печки / отопителя (BLOWER) |
| ERLY 16 | Стартер (START) |
| ERLY 17 | Противотуманные фары (птф) (FOG Lamp) |
| ERLY 18 | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) (FAN LOW) |
Силовые предохранители находится в том же блоке, где и основные под капотом сбоку основного блока предохранителей.
| Номер | Номинал (ампер) | Описание |
|---|---|---|
| MF01 | 150А | Генератор |
| MF02 | 40А | Низкая скорость вентилятора радиатора (системы охлаждения двигателя) |
| MF03 | 50А | Высокая скорость вентилятора радиатора (системы охлаждения двигателя) |
| MF04 | 80А | Электрический усилитель руля ЭУР (EPS) |
| MF05 | 60А | На блок предохранителей в салоне |
мануал чери тигго
На автомобиле применяют электрооборудование постоянного тока номинальным напряжением 12 В. Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. В свою очередь, роль «массы» выполняет кузов автомобиля. Питание потребителей осуществляется от аккумуляторной батареи (при неработающем двигателе) и генератора (при работающем двигателе). Особенностью схемы электрооборудования автомобиля Chery Tiggo является подключение ряда элементов (плафоны освещения салона, замки дверей, электростеклоподъемники, обогреватели зеркал, ветрового и заднего стекол, задние противотуманные фонари, задние лампы габаритного огня и пр.) через электронный блок управления электрооборудованием салона и противоугонной сигнализацией (ISU). Электронный блок ISU установлен под консолью панели приборов. Он позволяет задерживать включение и отключение электрических приборов, а также изменять длительность паузы в их работе в зависимости от выбранного алгоритма управления. Кроме того, в случае попытки несанкционированного доступа в автомобиль блок ISU подает сигнал тревоги с помощью установленной под капотом сирены. Схемы электрооборудования автомобиля приведены в конце книги. Предупреждения. Любые работы с электрооборудованием автомобиля проводите только при отключенной аккумуляторной батарее. Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании. При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования. Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку. При замене предохранителей запрещается применять отвертки и металлические инструменты – это может вызвать короткое замыкание в цепях электрооборудования. Запрещается отсоединять аккумуляторную батарею при работающем двигателе, нарушение этого правила станет причиной выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля. Во избежание выхода из строя диодов выпрямительного блока генератора запрещается проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 В, и проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора. Проверять повышенным напряжением сопротивление изоляции обмотки статора генератора необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора. При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора, а также колодки с проводами от электронного блока управления двигателем. Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе. Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными проводами. Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи. При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоединяйте провода от клемм батареи.
Источник
Как найти реле дворников Чери Тигго Т11
Реле дворников в автомобиле Чери Тигго Т11 отвечает за управление работой дворников и стеклоочистителя. Если у вас возникла проблема с работой дворников, возможно, потребуется найти и проверить реле. Чтобы найти реле дворников в Чери Тигго Т11, следуйте этим шагам:
Откройте капот автомобиля и обнаружьте блок предохранителей и реле. Он находится обычно на передней панели двигателя.
Проверьте руководство по эксплуатации автомобиля, чтобы узнать точное местоположение блока предохранителей и реле.
Откройте крышку блока предохранителей и реле
Обратите внимание на метки на крышке, чтобы найти реле дворников.
Если метки отсутствуют, обратите внимание на диаграмму расположения предохранителей и реле, которая должна быть расположена на обратной стороне крышки или в руководстве по эксплуатации.
При необходимости используйте многофункциональный инструмент или плоскогубцы для снятия крышки блока предохранителей и реле.
Осмотрите реле дворников. Оно должно быть помечено, либо иметь уникальную форму или размер.
Теперь вы можете проверить реле дворников на работоспособность или заменить его при необходимости.
Не забудьте предварительно отключить питание автомобиля и обратиться к руководству по эксплуатации или квалифицированному специалисту, если вы не уверены в своих навыках или неуверенны, как правильно провести проверку или замену реле дворников.
Блок предохранителей чери куку 6
Kroon oil. Подшипник выжимной Chery Чери Куку S Зеркало заднего вида механика L Чери Куку S Корпус фильтра воздушного Чери Куку S Реле вентилятора кондиционера Чери Куку S Кнопка имобилайзера Чери Куку S Трос КПП 1. Регулятор давления топлива Чери Куку S Прокладка выхлопной трубы кольцо Чери Куку S Чери куку 6 предохранители ручного тормоза Китай Чери Куку S Высоковольтные провода 1.
Прокладка клапанной крышки Китай Чери Куку S Подушка двигателя левая Чери Куку S Замена свечей зажигания Чери Куку S Развал схождение Чери Куку S11, как самостоятельно сделать. Замена воздушного фильтра Чери Куку S Троит двигатель Чери Куку, не работает один цилиндр, пропадает тяга чери куку 6 предохранители рывки при движении.
Как промыть радиатор Чери Куку, забит радиатор охлаждения. Троит двигатель Чери Куку. Промывка системы охлаждения Чери Куку. Чери куку 6 предохранители коробки автомат Чери Куку. Как заменить трос ручника Чери Куку. Замена прокладки головки блока цилиндров Чери Куку, течет антифриз. Чери куку 6 предохранители Чери Куку как снять и ремонт коллектор генератора. Меняем ролики натяжителя и все ремни. Замена сцепления Чери КуКу: диск, корзина и выжимной подшипник. Отличия и особенности Чери Ку-Ку Эта миниатюрная модель выпускалась только в одном типе кузова — пятидверном хетчбэке.
Ремонт, обслуживание, недостатки Chery QQ S11 Самым главным недостатком можно смело назвать низкую устойчивость кузова к коррозии. Интернет магазин «Чина-Авто» придет на помощь всем Независимо от того, какая поломка случилась в вашем автомобиле этой модели, наш интернет магазин всегда готов быстро прийти на помощь. Светлана Косенко. Пружина передней подвески Китай Soriginal. Майстренко Станислав. Датчик давления масла Китай original.
Артур П. Почему-то они думают что для маленькой машины, достаточно маленького зеркала Зажали Владимир. Беру не первый раз и качество довольно хорошее для такой цены Виктор. Осталась с кредитом и без машины. Мой отец купил ЧерриQQ с двигателем 1,1. Правда приехали чуть раньше и я от нечего делать почитал список произведённых операций при первом ТО. Машину загнали в сервис — мы ещё раз объяснили что нас беспокоило — аккумулятор сдох через три месяца и два дня гарантия кончилась два дня назадтемпература не поднимается при езде пока не напхнёшь бумаги в радиатор, и то не до нормы, большой расход литров на кмбыла просьба проверить ток покоя чери куку 6 предохранители — на что «механики» сделали удивлённый взгляд и меня начали расспрашивать что это такое, потом сказали что у них нет такого оборудования.
Дмитрий Примаков Reply: 8 июля, at Картина, конечно же, обычная, что касается сервиса и ТО, здесь нужна настойчивость, упорство и наглости по больше для того, чтобы пройти ТО своей машины. Увы, сейчас это практически везде. Самому приходилось до генерального директора дилерского центра дозваниваться, но и не всегда, даже и по такому пути не удавалось добиться правильности и справедливости…….
Чери куку 6 предохранители, прочитал твои страдания, Оптимузму твоему можно позавидовать. Ну сразу видно сервис у тебя точно полное овно, и сразу видно, что делали это спецом, чтобы ты скорее вновь к ним приехал.
У нас тож такие есть, правда у нас городок маленький, таким уродам сразу по городу объявляют бойкот, и они не так борзеют, стараются хотя бы видимость сделать, что принимают меры по профилактике поломок. Наталья Reply: 17 февраля, at Интересно, ТО в Ставрополе делали на Кулакова? Если да, то я вам сочувствую, я тоже там «нахлебалась». Я чери куку 6 предохранители своей покаталась 2,5 года и она развалилась в хлам, чери куку 6 предохранители как сбагрила перекупщикам за.
Брала в г. Вообщем машина сплошное разочарование, а мастера там только для того чтобы учиться на наших машинах. Свою КуКусю обслуживаю сам уже давно не доверяю слесарям обжогся с Фордом на розвале- схождении. Читаю литературу — глаза боятся а руки делают… КуКушкой очень даже доволен. По нашим дорогам км и родная ходовая. Правда наконечник рулевой пришлось поменять то сам виноват — яму хорошую поймал даже диск погнулся. По запчастям и расходным материалам проблем нет тот-же наконечник за 70 гривн купил в магазине хотя на складе в Киеве 48 гривен.
Фильтра на КуКушку даже очень приемлемые цены всреднем по 30гр. Уважаемый, Женя! Подскажи, где находиться блок предохранителей в салоне автомобиля? В частности, мне надо заменить предохранитель «дворников». Всё обыскал, руководство прочитал разне могу найти. Который под капотом-там чери куку 6 предохранители ясно. Прикручен прямо к кузову, его можно не заметить за проводами.
Цветосхема по номиналам
В блоке Chery Tiggo 11 располагаются плавкие предохранители жёлтого, зелёного, красного, синего, серого и коричневого цветов.
По цветовой маркировке можно быстро определить номинал предохранителя:
- чёрный цвет имеют предохранители номиналом 1А;
- пластик серого цвета говорит о том, что предохранитель рассчитан на предельный ток 2А;
- коричневый цвет предохранителя соответствует нагрузке 7,5 А;
- жёлтые предохранители устанавливают в силовой цепи, их номинал 20А;
- синие предохранители соответствуют номиналу 60А;
- голубые предохранители рассчитаны на ток 15А;
- красный цвет предохранителя – предельный ток 10 А;
- зелёные предохранители – номинальный ток 30 А.
Демонтированная часть блока предохранителей представлена на изображении ниже.
Блоки предохранителей и реле
Если у Вас отказал прикуриватель, стеклоподъемники и обогрев заднего стекла, всё сразу. Меняем предохранитель F5 (прикуриватель) в блоке YB — сгоревший.ЗАРАБОТАЕТ ВСЕ. Если у вас перестало что-то работать, а в описаниях предохранителей этого нет, то ищите по описаниям предохранителей, что еще не работает и меняйте этот предохранитель, по аналогии как написано выше. На реле и предохранители может заводиться еще что-нибудь, что не описано в схемах.
Если не можете найти неисправность, есть вопросы, предложения или уточнения, то пишите в форуме Блок предохранителей и реле. Сделал описание. Описание блоков под капотом и бардачком изначально сделал форумчанин ВГА, за что ему огромное спасибо.
Описание блока под капотом (QC)
До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках. Рисунок выложил terra
Предохранители: 1-Ближний свет (левая лампа) 2-Ближний свет (правая лампа) 3-Бензонасос (контакты реле) 4-Дальний свет (левая лампа) 5-Мотор вентилятора салона 6-Дальний свет (правая лампа) 7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9-запасной 10— 11-запасной 12-Стартер (контакты реле) 13-Блок сигнализации и управления замками дверей. 14-Лампа заднего хода 15-Модуль зажигания 16-Генератор (обмотка возбуждения) 17-Габаритные огни правая сторона 18-Передние противотуманки 19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка) 20-Габаритные огни левая сторона 21-Задние противотуманки 22-резерв 23-Стоп сигналы 24-Реле стартера (обмотка) 25-Компрессор кондиционера 26-АБС контроллер 27-Блок управления двигателем (контакты 17,18)
Реле: К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманок К10 Реле задних противотуманок К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв
Описание блока под маленьким бардачком (YB)
Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде. Запасные предохранители расположены слева вертикально.
Предохранители: F1-Регулятор яркости подсветки приборов F2-Датчик концентрации кислорода, клапан абсорбера, спидометр F3-Топливные форсунки F4-Кондиционер F5-Прикуриватель, стеклоподъемники, обогрев зеркал F6-Комбинация приборов F7-Магнитола постоянное питание F8-диагностический разъем F9-Комбинация приборов F10-Задний стеклоочиститель F11-Передний стеклоочиститель F12-Реле ближнего и дальнего света F13-Подушки безопасности F14-Магнитола (управление АСС) F15-Электропривод зеркал F16-Обогрев сидений F17-ЭБУ двигателя F18-Блок комфорта и сигнализации ISU F19-Стеклоподъемники F20-Мотор люка в крыше F21-Выключатель (замок) зажигания F22-освещение салона F23-Кнопки управления люком F24-Звуковой сигнал F25-Заслонка рециркуляции воздуха (мотор и кнопка) F26-Реле кондиционера F27-Обогрев зеркал заднего вида F28— АМ1 (через замок зажигания идёт на линии АСС и IG1) F29— АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) F30-розетка в багажнике
Реле: К1-Реле вентилятора системы охлаждения К2, К3, К4 – Резерв К5-Реле звукового сигнала К6-Реле включения габаритов К7-Реле кондиционера
Описание блока комфорта (ISU)
В данный момент четкого описания нет.
Данный блок отвечает за такие функции как: рециркуляция воздуха, замки и датчики открытия дверей и капота, сигнализация, освещение салона, стеклопдъемники, указатели поворота, аварийка, зуммер открытия двери, обогреватель зеркал и заднего стекла и другие.
Подробнее смотри: Блок комфорта (ISU) описание и электрическая схема.
Установлен возле правой ноги переднего пассажира. Чтоб увидеть предохранители необходимо фактически лечь на коврик.
![Предохранители chery tiggo 4
[chery tiggo 4]](https://hyundai-partner.ru/wp-content/uploads/4/b/d/4bdc9522b4f22084d84f59c21e44abd9.jpeg)
Какой предохранитель в блоке салонов за что отвечает
Блок достаточно небольшой, на нем находятся места для 3-х реле и 28 посадочных мест под плавкие предохранители, но заняты из них не все. В таблице указаны только используемые места, остальные могут служить резервом для подключения дополнительного оборудования.
Схема предохранителей салонного блока
| Шифр посадочного места | Сила тока, А | Англоязычное обозначение | Русское обозначение |
| RF1 | 10 | BCM/LCM/IMMO | Блок комфорта. Управлению приборной панелью (комбинация приборов). Иммобилайзер |
| RF3 | 10 | EPS (EPS/SAM) | Датчик поворота руля |
| RF4 | 10 | AVM/BSD/MPC/MRR | Используется не во всех комплектациях. Система кругового контроля. Контроль слепых зон. Мультимедия. Радар, предупреждающий о сближении с впереди идущим автомобилем |
| RF5 | 10 | AIR BAG | Блок управления подушками безопасности |
| RF7 | 10 | SEE NOTE | Панель управления климатической системой, панель управления головного устройства, переключатель регулировки фарами, переключатель управления системой ESP |
| RF9 | 10 | RADIO/AC/T-BOX | Магнитола, управление головным устройством, панель управления системой климатконтроля и печкой |
| RF10 | 10 | ICM/Rain Sersor | Управление передней панелью. Датчик дождя |
| RF15 | 7,5 | Diagnosis/VTM/ KEYIN/ EPB SW | Верхний люк. Регулировка громкости звука. Подсветка для клавиш. Модуль дисплея. Катушка реле обогрева |
| RF16 | 10 | USB Power | Зарядка USB |
| RF18 | 10 | Mirron Heater | Подогрев зеркал, обратная связь системы подогрева зеркал и подогрева заднего стекла |
| RF19 | 10 | PEPS/ECU/ DC-DC(ISS) | Бесключевой запуск двигателя. Система подключения полного привода. Управление двигателем. «Старт-стоп» |
| RF20 | 30 | SEAT ADJ | Электропривод сидения |
| RF21 | 10 | IGN SW2 | Цепь при повороте ключа зажигания двигателя в положение AM2 (для авто, не оборудованных системой бесключевого запуска) |
| RF22 | 20 | IGN SW1 | Пустой слот, либо цепь положения ключа зажигания IGN SW1 |
| RF24 | 30 | DEFROST | Подогрев заднего стекла. Питание реле подогрева заднего стекла |
| RF26 | 10 | RADIO/BCM/MIRROR ADJ | Управление головного устройства, электропривод положения боковых зеркал, блок BCM |
| RF27 | 15 | CIGAR LIGHT | Прикуриватель |
| RF28 | 15 | Reverse Lamp | Сигнал заднего хода |
Салонный блок предохранителей
Также в блоке предохранителей находится 3 реле:
- RRLY01 – резервное;
- RRLY02 – реле сигнала заднего хода;
- RRLY03 – реле подогрева для заднего стекла.
