Предохранители chevrolet aveo t200, t250, t300

Как разобрать предохранители на Шевроле Кобальт

Процесс разборки предохранителей на Шевроле Кобальт довольно прост и не требует специальных инструментов. Следуйте инструкциям ниже для безопасного и эффективного выполнения задачи.

Шаг 1: Подготовка

Перед началом работы убедитесь, что автомобиль находится в безопасном месте и выключите двигатель. Откройте капот и найдите блок предохранителей, расположенный в моторном отсеке автомобиля. Обычно он находится близко к аккумуляторной батарее.

Шаг 2: Открывание крышки

Откройте крышку блока предохранителей, нажав на фиксаторы или разъединив защелки, которые держат ее на месте. Будьте осторожны и не повреждайте пластиковые детали крышки.

Шаг 3: Идентификация предохранителей

Внимательно изучите расположение предохранителей на блоке и под крышкой. Обычно они разделены на группы с помощью цветных меток или номеров. Используйте схему расположения предохранителей владельца автомобиля или сервисную книгу, чтобы определить, какой предохранитель отвечает за какую функцию.

Шаг 4: Замена предохранителя

Если вам необходимо заменить предохранитель, отсоедините его, используя плоскую отвертку или специальный инструмент для снятия предохранителей. Убедитесь, что новый предохранитель имеет такую же амперную емкость, как и заменяемый. Вставьте новый предохранитель на его место.

Шаг 5: Закрытие крышки

После замены предохранителей закройте крышку блока предохранителей и убедитесь, что она надежно зафиксирована. Затем проверьте работу технических функций автомобиля, чтобы убедиться, что все предохранители работают должным образом.

Следуя этим шагам, вы сможете разобрать предохранители на Шевроле Кобальт без проблем. В случае возникновения затруднений или неполадок с электрической системой автомобиля, рекомендуется обратиться к квалифицированному автомастеру для дальнейшей диагностики и ремонта.

Где предохранитель головного устройства на Шевроле Кобальт?

Мы будем сейчас поиск предохранителя в головном устройстве вашего Chevrolet Cobalt . Предохранитель обычно представляет собой предохранитель на 15 ампер синего цвета. Тем не менее, в зависимости от типа автомобильного радиоприемника, он может находиться в двух разных местах. Его довольно часто подключают к 12-вольтовой розетке на центральной консоли. Мы откроем для себя два места где предохранитель автомагнитолы вашего Шевроле Кобальт можно обнаружить.

Установка предохранителя штатной магнитолы на Шевроле Кобальт

.Если у вас все еще есть оригинальное головное устройство на вашем Chevrolet Cobalt, ваш предохранитель должен быть во внутреннем блоке предохранителей вашего автомобиля . Он должен быть за пластиковой крышкой рядом с сиденьем водителя. Если вы не можете найти его, обратитесь к руководству по эксплуатации автомобиля. Вот шаги, которых следует придерживаться до конца процедуры:

Прочтите руководство по эксплуатации на крышке блока предохранителей

найти предохранитель автомагнитолы вашего Chevrolet Cobalt , следует отметить как «Радио» или «звуковая система»

Осторожно извлеките предохранитель автомагнитолы и проверьте его состояние. Если он неисправен, замените его новым предохранителем

, в противном случае отнесите машину к своему техническому специалисту, чтобы он мог более внимательно изучить причину вашей проблемы

Если он неисправен, замените его новым предохранителем. , в противном случае отнесите машину к своему техническому специалисту, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя автомобильного радио соберите и проверьте автомобильное радио.

Замена предохранителя на головном устройстве другого производителя на Шевроле Кобальт

Наконец, мы обнаружим обстоятельства автомобильного радио, купленного в магазинах, и как найти предохранитель автомагнитолы на Шевроле Кобальт в этой ситуации . Вот несколько шагов, которые нужно выполнить, чтобы получить доступ к этому предохранителю:

Снимите автомагнитолу с вашего Chevrolet Cobalt , обычно вам придется использовать перфоратор, чтобы разблокировать кронштейны на всех четырех углах радиоприемника.
За автомагнитолой вашего Chevrolet Cobalt вы должны увидеть на проводах питания один черный блок предохранителей, откройте его, в нем вы найдете предохранитель автомагнитолы вашего Chevrolet Cobalt.
Это предохранитель из прозрачного стекла, так что теперь вы сможете для замены предохранителя на вашем Chevrolet Cobalt

Теперь ты знаешь как найти предохранитель автомагнитолы , если вы ищете других предохранители, такие как предохранитель стартера на Chevrolet Cobalt, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Чтобы найти больше советов по Chevrolet Cobalt, взгляните на Шевроле Кобальт категория.

Предохранители под капотом

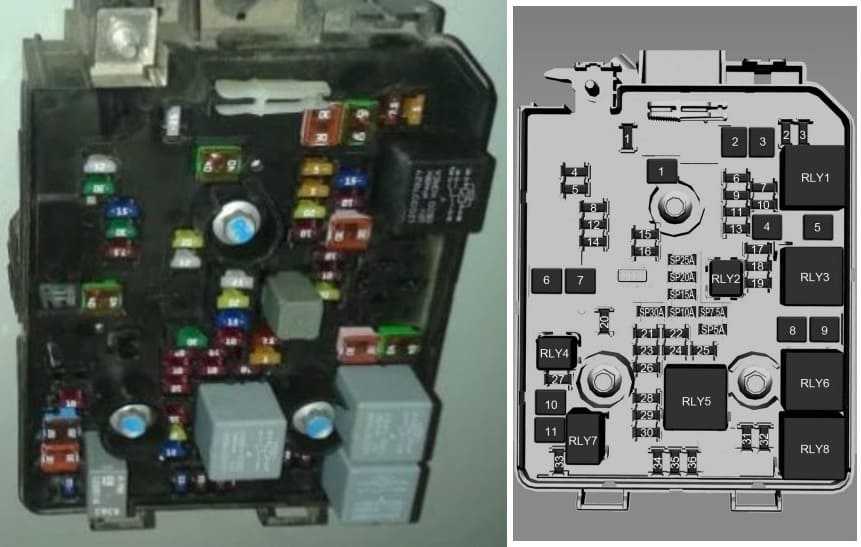

Главный блок с реле с и предохранителями

Он расположен в левой части моторного отсека, рядом с аккумуляторном. Для доступа надо отодвинуть 3 защёлки на крышке и убрать её.

Схема

Описание

1	15	Модуль управления коробкой передач
2	15	Модуль управления двигателем
3	–	Не используется
5	15	Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха и температуры воздуха на впуске, датчик скорости вторичного вала КПП
6	30	Реле стеклоочистителя ветрового стекла
7	–	Не используется
8	15	Топливные форсунки
9	15	Катушка зажигания, топливные форсунки
10	15	Модуль управления двигателем, датчик скорости вторичного вала КПП
11	10	Подогреваемые лямбда-датчики
12	30	Двигатель стартера
13	7.5	Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP)
14	–	Не используется
15	–	Не используется
16	7.5	Датчик качества воздуха
17	5	Модуль диагностики и контроля подушек безопасности
18	10	Модуль управления топливным насосом
19	–	Не используется
20	20	Реле топливного насоса
21	30	Двигатели привода окон, передняя дверь
22	–	Не используется
23	–	Не используется
24	30	Двигатели привода окон, передняя дверь
25	–	Не используется
26	40	Электронный блок управления тормозной системы (ЕВСМ)
27	30	Приемник устройства дистанционного управления блокировкой дверей
28	40	Сетка заднего антизапотевателя
29	–	Не используется
30	15	Электронный блок управления тормозной системы (ЕВСМ)
31	20	Контроллер кузова
32	20	Контроллер кузова
33	30	Модуль системы управления подогревом сиденья
34	25	Модуль управления потолочным люком
35	30	Аудиоусилитель
36	–	Не используется
37	10	Фара – правая дальнего света
38	10	Фара – левая дальнего света
39	–	Не используется
40	–	Не используется
41	–	Не используется
42	20/30	Реле вентилятора радиатора, электродвигатель вентилятора радиатора
43	–	Не используется
44	–	Не используется
45	30/40	Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора
46	10	Реле охлаждающего вентилятора
47	10	Подогреваемые датчики кислорода, корпус дроссельной заслонки
48	15	Противотуманные фары, передние
49	–	Не используется
50	–	Не используется
51	15	Звуковой сигнал
52	5	Комбинация приборов
53	10	Внутреннее зеркало заднего вида
54	5	Выключатель блок-фар, дополнительный электрический отопитель, модуль управления системой отопления, вентиляции и кондиционирования
55	7.5	Переключатели окон, передний, переключатель зеркала
56	15	Насос омывателя лобового стекла
57	15	Модуль управления замком рулевой колонки
58	–	Не используется
59	30	Топливный подогреватель
60	7.5	Наружные зеркала заднего вида
61	–	Не используется
62	10	Реле муфты компрессора кондиционера, муфта компрессора кондиционера
63	–	Не используется
64	5	Модуль диагностики и контроля подушек безопасности
65	–	Не используется
66	–	Не используется
67	20	Модуль управления топливным насосом
68	–	Не используется
69	5	Контроллер кузова
70	5	Датчик дождя
71	–	Не используется
Реле
R1	Муфта компрессора кондиционера воздуха
R2	Стартер
R3	Вентилятор охлаждения
R4	Управление скоростью работы стеклоочистителя ветрового стекла
R5	Стеклоочиститель ветрового стекла
R6	Не используется
R7	Трансмиссия
R8	Топливный насос
R9	Средняя скорость 1 охлаждающего вентилятора
R10	Средняя скорость 2 охлаждающего вентилятора
R11	Не используется
R12	Управление скоростью вентилятора охлаждения (или в блоке реле – под капотом)
R13	Реле высокой скорости охлаждающего вентилятора
R14	Не используется
R15	Главное реле зажигания
R16	Реле подогревателя топлива
R17	Антизапотеватель заднего стекла
Примечание: Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
–	Реле звукового сигнала
–	Реле насоса омывателя лобового стекла
–	Реле передней противотуманной фары
–	Реле дальнего света блок-фар

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

1	100	Блок предохранителей – панель приборов
2	100	Блок предохранителей – панель приборов
3	80	Рулевой привод с электрическим усилителем (EPS) (NJ1)
4	–	Не используется
5	250	Блок плавких предохранителей – дополнительная батарея
6	250/500	Двигатель стартера

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

Реле низкой скорости вентилятора системы охлаждения;
Реле низкой скорости вентилятора системы охлаждения;
Реле регулировки скорости вентилятора охлаждения.

Монтажный блок. Описание и место нахождения предохранителей и реле. Схема расположения предохранителей.

Где расположены предохранители.

Под капотом — цифра 7.

Для доступа к предохранителям необходимо нажать на защелку, приподнять, а затем снять крышку монтажного блока.

На внутренней стороне крышки нанесена схема расположения предохранителей.

Предохранители малого размера извлекаем пинцетом, который расположен внутри блока.

Предохранители большего размера и реле извлекаем рукой. Прежде чем вынуть реле пометьте или запомните его положение в монтажном блоке, так как реле с четырьмя контактами можно установить неправильно (обмотка реле будет включена в силовую цепь, а силовые контакты реле — в управляющую цепь).

Обозначение предохранителя (Номинальный ток А)
Защищаемые элементы

Не используется

F5 (20)

Сигнализаторы включения: аварийной сигнализации, обогрева заднего стекла, кондиционера; фонари освещения номерного знака; обмотка реле замка багажника

F6 (20)

Сигнализатор противоугонной системы, коммутационный блок

F7 (30)

Левая блок-фара (ближний свет), правый задний фонарь (габаритный свет), левый задний фонарь (лампы сигнала торможения и указателя поворота), лампа указателя поворота в левой блок-фаре

Обозначение предохранителя (номинальный ток. А)

Защищаемые элементы

F8 (30)

Правая блок-фара (ближний свет), левый задний фонарь (габаритный свет), правый задний фонарь (лампы сигнала торможения и указателя поворота), лампа указателя поворота в правой блок-фаре, плафон освещения багажника

F9 (25)

Блок управления отоплением вентиляцией и кондиционированием

F10 (20)

Лампы света заднего хода в задних фонарях, подсветка панели приборов, подсветка селектора автоматической коробки передач

F11 (20)

Задние Фонари (противотуманный свет), освещение при посадке и высадке

F12 (30)

Центральный замок (передние и задние двери)

F13

Не используется

F14 (10)

Центральный замок (крышка багажника)

F15 (10)

Блок управления подушками безопасности, система автоматического отпирания центрального замка

F16 (15)

Колодка диагностики

F17 (2)

Выключатель зажигания

F18 (10)

Блок управления отоплением, вентиляцией и кондиционированием

F19

Не используется

F20

Не используется

F21

Не используется

F22 (15)

Головное устройство системы звуковоспроизведения

F23

Не используется

F24 (10)

Датчики парктроника

F25

Не используется

F26 (10)

Комбинация приборов

F27 (10)

Блок управления подушками безопасности, система автоматического отпирания центрального замка

F28 (10)

Сигнализатор неисправности системы управления двигателем в комбинации приборов

F29 (7,5)

Датчик положения педали сцепления

F30 (10)

Корректор фар

F31

Не используется

F32 (10)

Блок управления отоплением, вентиляцией и кондиционированием

F33

Не используется

F34

Не используется

F35 (25)

Электростеклоподъемники передних дверей

F36 (25)

Электростеклоподъемники задних дверей

F37

Не используется

F38 (20)

Электрическая розетка — предохранитель прикуривателя шевроле кобальт

F39 (10)

Головное устройство системы звуковоспроизведения

F40

Не используется

Реле

Обозначение

Защищаемые цепи

МК1 (R1)

Не используется

МК2 (R2)

Не используется

МКЗ (R3)

Реле замка крышки багажника Электропривод замка крышки багажника

МК4 (R4)

Не используется

МК5 (R5)

Реле кондиционера Муфта компрессора кондиционера

Где находятся предохранители в салоне Шевроле Кобальт

В салоне Шевроле Кобальт находятся несколько блоков предохранителей:

Предохранительные блоки под рулем:

Центральный блок предохранителей, который находится под панелью приборов слева от рулевого колеса. Для доступа к нему нужно открыть отсек и снять крышку.
Блок предохранителей вблизи двери водителя, который расположен на панели приборов с левой стороны.

Предохранительные блоки в салоне пассажиров:

Блок предохранителей находится на панели приборов с правой стороны и доступен, когда вы открываете дверь пассажира.
Блок предохранителей находится на задней панели справа от отсека багажника и доступен при открытом отсеке.

Предохранительные блоки внутри отсека багажника:

Блок предохранителей расположен внутри отсека багажника, находится слева.
Блок предохранителей расположен внутри отсека багажника, справа.

Каждый блок предохранителей содержит предохранители разных типов и размеров, которые предназначены для защиты различных систем автомобиля от перегрузки и короткого замыкания.

Перед заменой предохранителя, необходимо сначала отключить соответствующую систему, а затем аккуратно извлечь сгоревший предохранитель и установить новый предохранитель такого же номинала.

Частые причины неработающего прикуривателя на Chevrolet Cobalt

Неработающий прикуриватель на Chevrolet Cobalt может быть вызван различными причинами. Ниже перечислены наиболее распространенные проблемы, которые могут привести к неисправности системы зарядки автомобиля:

1. Слабая или полностью разряженная батарея

Перед использованием прикуривателя убедитесь, что ваша батарея имеет достаточную зарядку. Если батарея слабая или полностью разряженная, прикуриватель может не работать. Попробуйте зарядить батарею или подключиться к другому источнику зарядки.

2. Плохое соединение клемм

Проверьте соединения клемм прикуривателя с батареей. Если соединения не крепкие или окислились, это может привести к неработающему прикуривателю. Очистите клеммы от окислов и убедитесь, что они надежно подключены к батарее.

3. Поврежденный предохранитель

Проверьте предохранитель прикуривателя. Если он перегорел, замените его на новый предохранитель с такой же амперностью. Поврежденный предохранитель может быть причиной отсутствия питания в прикуривателе.

4. Поломка прикуривателя

Если все вышеперечисленные меры не помогли, возможно, проблема в самом прикуривателе. В этом случае рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта прикуривателя.

Помните, что безопасность всегда должна быть на первом месте. Если вы не уверены в своих навыках или не знаете, как правильно решить проблему с прикуривателем, лучше обратиться за помощью к специалисту.

Блок предохранителей в салоне

Он расположен на пассажирской стороне автомобиля, в нижней части приборной панели рядом с полом, за крышкой.

Схема блока предохранителей

Назначение предохранителей пассажирского отсека

№	имя	Описание	Рейтинг
1	ЭКСТРАКТОР ФУЗ	–	–
2	ПУСТОЙ	Неиспользованный	–
3	ПУСТОЙ	Неиспользованный	–
4	ПУСТОЙ	Неиспользованный	–
5	ПУСТОЙ	Неиспользованный	–
6	Предохранитель AMP	Усилитель (UQ3)	20А
7	Предохранитель CLSTR	Панель приборов в сборе (IPC)	10А
8	IGN SW / PK3 + предохранитель	Выключатель зажигания	2А
9	Предохранитель STOP LP	Не используется	10А
10	HVAC / PK3 + предохранитель	Модуль управления HVAC, модуль защиты от кражи	10А
11	ПУСТОЙ	–	–
12	REMOTE	Не используется	20А
13	Предохранитель AIRBAG	Модуль системы подушки безопасности переднего пассажира (PPS), датчик подушки безопасности и диагностический модуль (SDM)	10А
14	REMOTE	Не используется	10А
15	Предохранитель CAP	Выключатель стеклоочистителя/омывателя, датчик давления турбонагнетателя (INf)	10А
16	HVAC / IP предохранитель IGN	Выключатель включения педали сцепления (M/T), комбинация приборов (IPC), выключатели сидений с подогревом (KA1), модуль управления HVAC, индикатор включения/выключения подушки безопасности пассажира	10А
17	предохранитель WNDW RAP	Не используется	2А
18	ПУСТОЙ	–	–
19	EPS / STR WHL CNTRL Предохранитель	Модуль управления усилителем рулевого управления (PSCM), управление на рулевом колесе – левый (K34, UK3)	2А
20	Предохранитель крыши S	Выключатель люка в крыше	15А
21A	КРЫША	Не используется	20А
22	ПУСТОЙ	–	–
23	предохранитель RDO	Радиоприемник замков дверей с дистанционным управлением (RCDLR) (AUO)	15А
24	Предохранитель XM / ONSTAR	Модуль интерфейса связи автомобиля (VCIM) (UE1), цифровой радиоприемник (DRR)	10А
25	Предохранитель ECM / TCM	Модуль управления двигателем (ECM), модуль управления трансмиссией (TCM)	10А
26	предохранитель DR LCK	Реле печатной платы замка двери, реле печатной платы разблокировки двери, реле печатной платы DR DOOR UNLOCK, реле печатной платы INT LIGHT	15А
27	Предохранитель INT LIGHT	Релейная печатная плата INT LIGHT	10А
28	SWC предохранитель BKLT	Органы управления на рулевом колесе	2А
29	Предохранитель PWR WNDW	Выключатель стеклоподъемника водителя, выключатель стеклоподъемника переднего пассажира	30А
30	Реле HVAC	Двигатель вентилятора	–
31 год	ПУСТОЙ	–	–
32	Релейный ПДП	Предохранитель 29 PWR WNDW, предохранитель 20 S ROOF	–

	Реле на печатных платах (PCB) – не обслуживаются:
–	Релейная печатная плата INT LIGHT	Купольная лампа, внутреннее зеркало заднего вида	–
–	Печатная плата реле замка двери	Логика BCM, дверные замки	–
–	Печатная плата реле открытия двери	Логика BCM, дверные замки	–
–	Реле открывания двери DR	Логика BCM, защелка двери водителя	–
–	Реле IGN 3 печатная плата	Двигатель вентилятора	–

Радио и аудиосистема

Для работы радио и аудиосистемы в автомобиле Chevrolet Cobalt используются предохранители, которые находятся в блоке предохранителей.

Основной предохранитель, отвечающий за радио и аудиосистему, расположен в блоке предохранителей внутри салона автомобиля. Этот предохранитель помечен как «RDO» или «AUDIO». Его номинальное значение может варьироваться в зависимости от года выпуска и модели Chevrolet Cobalt.

Если радио или аудиосистема перестали работать, первым делом следует проверить состояние указанного предохранителя. При необходимости его заменить на предохранитель с таким же номинальным значением.

Обрыв в электрической цепи

Для того, чтобы определить точное место обрыва, необходимо провести диагностику электрической цепи прикуривателя. Для этого могут потребоваться следующие инструменты и материалы:

Мультиметр
Отвертки разных размеров
Запасные предохранители

Перед проведением диагностики рекомендуется отключить зажигание и отсоединить клемму отрицательного полюса аккумулятора.

Первым шагом следует проверить наличие напряжения на разъеме прикуривателя. Если напряжения нет, то следует проверить предохранитель, отвечающий за работу прикуривателя. Если предохранитель сгорел, необходимо заменить его на запасной.

Если предохранитель исправен, то следующим шагом следует проверить проводку от предохранителя до прикуривателя. Для этого нужно использовать мультиметр. Отсоедините провод от прикуривателя и замкните один контакт мультиметра на массу автомобиля (например, на каркас автомобиля), а другой контакт прикоснитесь к отсоединенному проводу. Если мультиметр показывает «0», то обрыв находится где-то между предохранителем и прикуривателем. Если мультиметр показывает «пустой», значит обрыв находится в проводе после прикуривателя.

В случае обрыва провода нужно разобрать соответствующий участок проводки и восстановить целостность провода либо заменить его на новый. В случае обрыва между предохранителем и прикуривателем необходимо проверить состояние оставшейся проводки и заменить ее, если это необходимо.

После восстановления целостности электрической цепи прикуривателя необходимо провести окончательную проверку работы системы. Перед подключением клеммы аккумулятора убедитесь, что предохранитель вставлен и проверьте работу прикуривателя.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

№2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
№3 – предохранительная вставка бензонасоса, расположенного в баке;
№4 – элемент отвечает за питание цепи контроллера автомобиля;
№9 – предохранитель правого вентилятора радиатора;
№10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

К1/2 – штатные противотуманки (при наличии);
К3 – включение системы подогрева сидений;
К4 – защита клаксона;
К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

К1 – дополнительное реле;
К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
К7 – питание цепи топливного насоса;
К8 – главное реле автомобиля.

Подсистемы питания и прикуриватели

На Шевроле Кобальт подсистемы питания и прикуриватели обеспечивают устойчивое питание различных систем и устройств автомобиля. Все предохранители, отвечающие за эти подсистемы, расположены в блоке предохранителей, который находится под рулем водителя.

В данном блоке вы найдете несколько предохранителей для различных подсистем. Отдельные предохранители отвечают за питание различных систем, таких как система зажигания, система впрыска топлива, система ABS и другие.

Также в блоке предохранителей находятся предохранители для прикуривателей. Обычно предохранитель для прикуривателей имеет отдельный номер устройства и отдельное гнездо для его установки. Если вы столкнулись с проблемой отсутствия питания в прикуривателе, проверьте этот предохранитель и, при необходимости, замените его новым.

Где находятся блоки предохранителей на авто Шевроле Кобальт

Как и практически на любой иномарке, на Шевроле Кобальт предохранители сформированы в 2 модуля:

в салоне;
под капотом.

В пассажирском салоне

Модуль размещен слева приборной консоли, в стороне водителя в нижнем углу. Он защищен легко снимающейся крышкой. В той же части расположено реле на шесть ячеек.

В моторном отсеке

Монтажный блок в подкапотном пространстве находится рядом с аккумуляторной батареей справа.

Блок в моторном отсеке.

Для доступа к нему нужно нажать на защелку и снять крышку, под которой можно есть подробная схема и пинцет для извлечения мелких деталей. К этому модулю также относится электромагнитное автореле на 8 ячеек. При самостоятельной замене неисправного звена нужно запомнить положение реле с 4 контактами и установить новую деталь идентично старой.
