Схема fcm додж караван
Зная болезни данной машинки сразу смотрим на монтажку (блок предохранителей под капотом). При осмотре сразу бросается в глаза признаки окисления контактов и дорожек на плате, вбитый гвоздь вместо пина

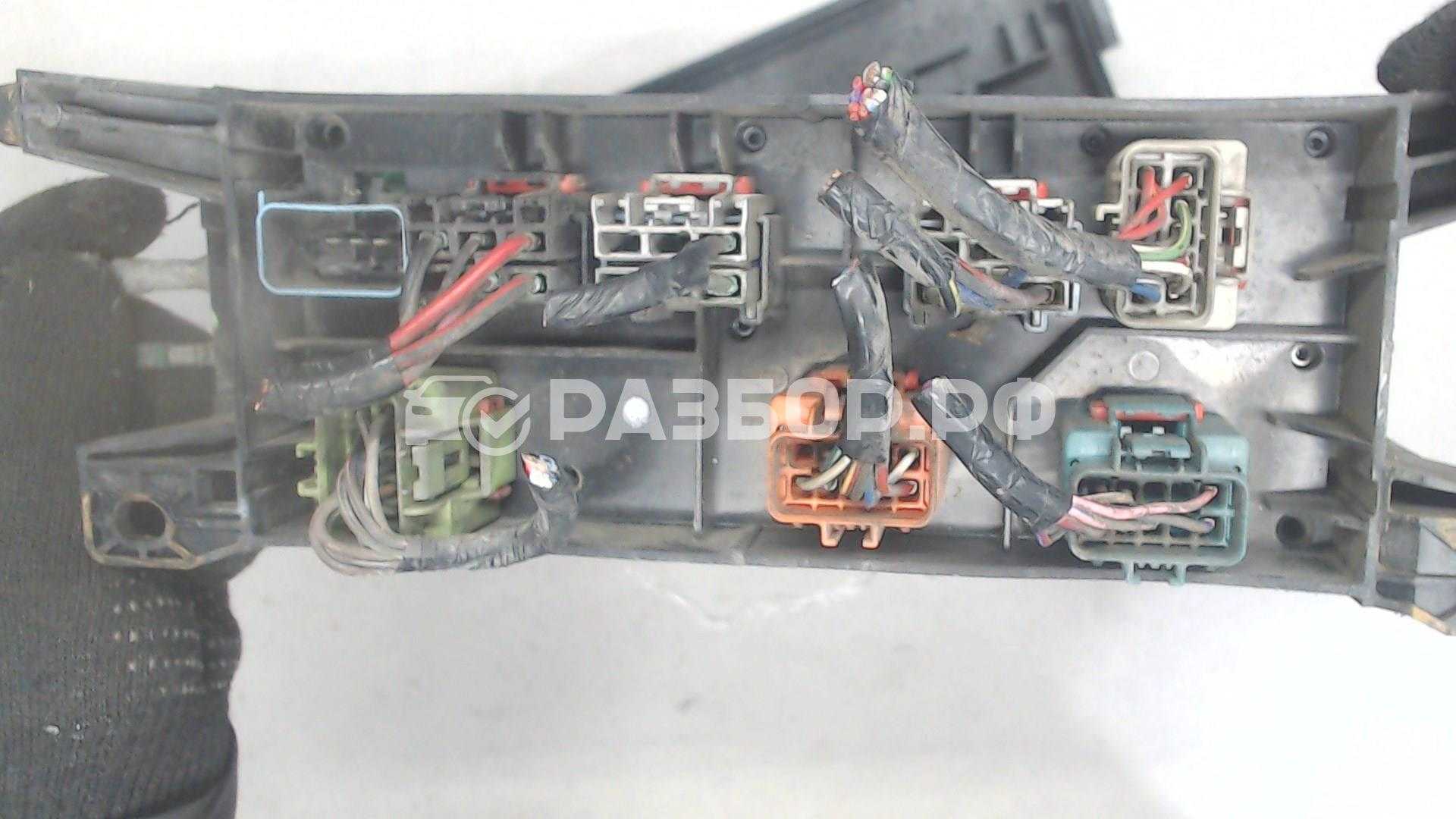

из разъемов снизу видны торчащие и окислившиеся пины со следами перегрева — выглядит печально.
Решено снять и осмотреть более подробно сам монтажный блок, выясняется, что есть разъем со сгнившими пинами .
Разбираем, восстанавливаем пины на разъемах, убираем окислы, поджимаем контакты со стороны предохранителей, восстанавливаем сгнившие дорожки, в следствии попадания под силиконовый лак воды, попутно удаляем старый лак и тщательно промываем, покрываем новым лаком тестируем и собираем.
Следующий пункт — головной свет.
Снимаем фары и видим чудо — куча болтающихся проводов и реле. .
Во всем этом разнообразии находим остатки родной проводки и проверяем наличие питания при переключении селектора света. Выяснилось, что работает только дальний свет на правой стороне. Снимаем бодик, вскрываем
Проводим диагностику: неисправен и подлежит замене верхний ключ и отгорела дорожка по питанию на него. Удаляем виновника
Получаем доступ к отгоревшей дорожке, после восстановительных работ получаем исправную плату бодика. Проводим тестирование на автомобиле, лакируем плату, герметизируем бодик и собираем.
Реанимируем проводку
попутно удаляя не нужное .

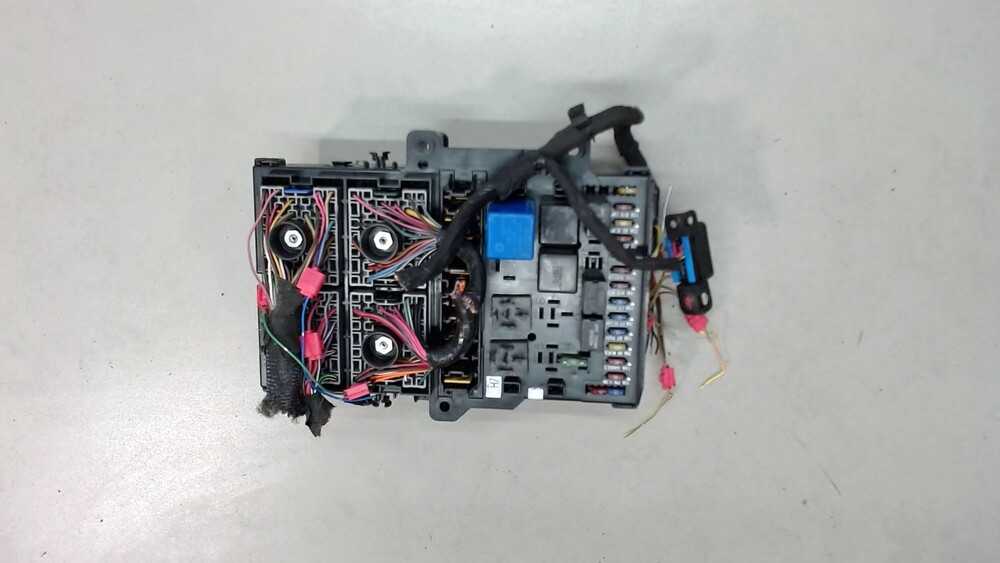

Блок под капотом
Находится рядом с аккумуляторной батареей.
Схема
Описание предохранителей
| 1 | 100А Генератор |
| 2 | 60А АБС |
| 3 | 60А Группа предохранителей |
| 4 | 50А Контроллер электродвигателя вентилятора отопителя |
| 5 | 20А Система управления двигателем, система управления АКПП (INVECS-II 4A/T) |
| 6 | 30А Замок зажигания |
| 7 | 40А Привод стеклоподъемников с электроприводом |
| 8 | 15А Розетки питания дополнительного оборудования в салоне |
| 9 | 15А Антиобледенитель щеток |
| 10 | 10А Аварийная сигнализация и указатели поворотов |
| 11 | 15А Стоп сигналы |
| 12 | 10А Аудио система |
| 13 | 10А Система подсветки |
| 14 | 10А Компрессов кондиционера |
| 15 | 20А Противотуманные фары |
| 16 | 10А Сигнал |
| 17 | 20А Очистители и омыватели лобового стекла |
| 18 | 10А Габариты |
| 19 | 10А Габариты |
| 20 | 10А Ближний свет |
| 21 | 10А Ближний свет |
| 22 | 10А Дальний свет |
| 23 | 10А Дальний свет |
Расшифровка реле
- А – Реле сигнала
- B – Реле противотуманных фар
- С – Реле управления двигателем
- D – Реле электродвигателя вентилятора системы охлаждения
- E – Реле вентилятора
- J – Реле электромагнитной муфты компрессора кондиционера
- K – Реле электродвигателя вентилятора системы охлаждения
- L – Реле бензонасоса
- M – Главное реле системы впрыска
- N – Реле управления форсунок
- O – Управляющее реле АКПП
Есть чем дополнить материал – пишите в комментарии.
Схема предохранителей Dodge Caravan 2001-2007 гг.
Использована информация из руководства по эксплуатации 2005-2007 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранитель прикуривателя (розетки) в Dodge Caravan предохранитель F6 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Встроенный силовой модуль расположен в моторном отсеке рядом с аккумуляторной батареей.Этот центр содержит макси-предохранители, мини-предохранители и реле. Этикетка, идентифицирующая каждый компонент, напечатана на внутренней стороне крышки.
Схема блока предохранителей
Назначение предохранителей и реле в ИПМ
| полость | Amp | Описание |
|---|---|---|
| Макси предохранитель: | ||
| F4 | 30 ампер розовый | Передние дворники |
| F9 | 40 А Зеленый | Насос антиблокировочной тормозной системы (ABS) |
| F10 | 40 А Зеленый | Передний вентилятор |
| F13 | 40 А Зеленый | Электронная подсветка (EBL) |
| F19 | 40 А Зеленый | Модуль управления кузовным оборудованием (BCM), канал 1 |
| F20 | 30 ампер розовый | Центральный усилитель |
| F22 | 30 ампер розовый | Сиденья |
| F27 | 40 А Зеленый | Вентилятор радиатора |
| F28 | 40 А Зеленый | Электрические стеклоподъемники |
| F30 | 40 А Зеленый | Омыватели фар (только экспорт) |
| F31 | 40 А Зеленый | Раздвижная дверь с электроприводом |
| F32 | 40 А Зеленый | Задняя дверь с электроприводом |
| Мини предохранитель: | ||
| F1 | 20 ампер желтый | Противотуманные огни |
| F2 | 15 А Синий | Левый парковочный/задний фонарь |
| F3 | 15 А Синий | Правый парковочный/задний фонарь |
| F5 | 20 ампер желтый | RDO/IP Зажигание |
| F6 | 20 ампер желтый | 12 Вольт на зажигание или аккумулятор |
| F8 | 20 ампер желтый | Horn |
| F11 | 20 ампер желтый | EWD/задний стеклоочиститель |
| F12 | 25 ампер натуральный | Задний вентилятор |
| F14 | 20 ампер желтый | Выключение зажигания (IOD) |
| F15 | 20 ампер желтый | Аккумулятор электронной автоматической коробки передач (EATX) |
| F16 | 25 ампер натуральный | ASD |
| F17 | 20 ампер желтый | Топливный насос |
| F18 | 15 А Синий | Муфта кондиционера |
| F21 | 25 ампер натуральный | Модуль антиблокировочной тормозной системы (ABS) |
| F23 | 10 ампер красный | Выключатель зажигания |
| F24 | 20 ампер желтый | Опасность |
| F26 | 20 ампер желтый | Стоп-сигнал |
| F33 | 15 А Синий | Передний/задний омыватель |
| 20 ампер желтый | Запасной (ИОД) | |
| Реле | ||
| R1 | Автоматическое выключение | |
| R2 | Пусковой двигатель | |
| R3 | Аксессуар | |
| R4 | Запасной | |
| R5 | Омыватель фар (экспорт) | |
| R6 | Парковая лампа | |
| R7 | Horn | |
| R8 | Передняя противотуманная фара | |
| R9 | Обогреватель | |
| R10 | Муфта компрессора кондиционера | |
| R11 | Двигатель заднего вентилятора | |
| R12 | Топливный насос | |
| R13 | Двигатель переднего вентилятора | |
| R14 | Управление передачей | |
| R15 | Запасной | |
| R16 | Передний стеклоочиститель высокий/низкий | |
| R17 | Передний стеклоочиститель вкл./выкл. |
Блок в салоне
Расположен под панелью приборов со стороны водителя.
Фото – пример
Схема с крышки
Схема
Назначение предохранителей
| 1 | 15А Стекло очиститель заднего стекла |
| 2 | Резерв |
| 3 | 10А Радио, Аудио |
| 4 | 15А Прикуриватель |
| 5 | 10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой |
| 6 | 10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля |
| 7 | 20А Контроль двигателя |
| 8 | 10А Фонари заднего хода |
| 9 | 10А Задний противотуманный фонарь |
| 10 | 20А Центральный замок |
| 11 | 30А Обогреватель заднего стекла |
| 12 | 30А Нагреватель |
| 13 | 20А Люк на крыше |
| 14 | 10А АБС |
| 15 | 20А Сиденье с подогревом |
| 16 | 10А Зеркала с подогревом |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
Обозначение реле
- Реле задних противотуманных фонарей
- Реле электропривода стекло подъемников
- Реле генератора
- Реле электродвигателя вентилятора отопителя – задний кондиционер
- Реле обогревателя заднего стекла
- Реле электродвигателя вентилятора отопителя – передний кондиционер
- Реле вспомогательных цепей зажигания
Блок предохранителей в салоне
Расположение блока предохранителей
Он находится за торцевой крышкой с левой стороны панели приборов.
Снимите крышку с приборной панели, чтобы получить доступ к предохранителям.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей салона
| Полость | Усилитель | Схемы |
|---|---|---|
| 1 | 10 ампер красный | Контроллер трансмиссии, датчики, автостик |
| 2 | 10 ампер красный | Правая фара дальнего света |
| 3 | 10 ампер красный | Левая фара дальнего света |
| 4 | 10 ампер красный | Радио, CD-плеер |
| 5 | 10 ампер красный | Мотор омывателя |
| 6 | 15 Amp Lt. Blue | Розетка |
| 7 | 20 ампер желтый | Хвост, Лицензия, Парковка, Освещение, Комбинация приборов |
| 8 | 10 ампер красный | Воздушная подушка |
| 9 | 10 ампер красный | Указатели поворота, указатель поворота / индикатор опасности |
| 10 | 15 Amp Lt. Blue | Правый ближний свет |
| 11 | 20 ампер желтый | Реле дальнего света, индикатор дальнего света, выключатель дальнего света |
| 12 | 15 Amp Lt. Blue | Левая фара ближнего света |
| 13 | 10 ампер красный | Реле топливного насоса, модуль управления силовой передачей |
| 14 | 10 ампер красный | Группа приборов, дневное / ночное зеркало, люк на крыше, потолочная консоль, устройство открывания двери гаража, модуль управления кузовом |
| 15 | 10 ампер красный | Модуль дневных ходовых огней (Канада) |
| 16 | 20 ампер желтый | Индикатор противотуманных фар |
| 17 | 10 ампер красный | Управление АБС, Фары заднего хода, Дневные ходовые огни, Управление нагревателем кондиционера, |
| 18 | 20 ампер желтый | Усилитель мощности, рог |
| 19 | 15 Amp Lt. Blue | Верхняя консоль, устройство открывания двери гаража, багажник, потолочные светильники, задние считывающие приборы и козырек, электромагнитный клапан открывания багажника, зеркала с электроприводом, дверные замки с электроприводом, модуль управления кузовом, двигатель аспиратора |
| 20 | 20 ампер желтый | Тормозные огни |
| 21 год | 10 ампер красный | Насос обнаружения утечек, реле низкого уровня радиации, реле высокого уровня радиации, реле муфты кондиционера |
| 22 | 10 ампер красный | Воздушная подушка |
| 23 | 30 ампер зеленый | Двигатель вентилятора, силовой модуль ATC |
| CB1 | 20 ампер C / BRKR | Электродвигатели стеклоподъемников |
| CB2 | 20 ампер C / BRKR | Электродвигатели дверных замков, Электродвигатели |
Расположение блока предохранителей
Электрораспределительный центр расположен в моторном отсеке. Этот центр содержит предохранители и реле для цепей, которые работают только под капотом.
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле:
- Chrysler Voyager (2001-2007)
- Chrysler Town & Country (2001-2007)
- Dodge Caravan (2001-2007).
Проверка и замена предохранителей
Электрические цепи в автомобиле защищены от короткого замыкания предохранителями. Это значительно снижает вероятность повреждения из-за проблем с электричеством.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Обязательно замените неисправный предохранитель новым такого же размера и номинала.
Предохранители той же силы тока могут быть временно взяты из другого места плавкого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель.
Заметка
- Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током. Это может вызвать повреждение электрической системы и пожар.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Схема блока предохранителей в моторном отсеке
Встроенный силовой модуль расположен в моторном отсеке рядом с аккумулятором. В этом центре есть предохранители и реле. Этикетка, которая идентифицирует каждый компонент, напечатана на внутренней стороне крышки.
