Где находятся блоки предохранителей на Пассате Б3

Производство Volkswagen Passat началось в 1973 г. на основе седана Audi 80. Третье поколение появилось в Европе в 1988 г., а в Северной Америке – в 1990 г. В декабре 1991г. было открыто первое сборочное производство на территории бывших социалистических государств. Оно разместилось в столице Словакии Братиславе.

Для поддержания спроса появились спецверсии:

• Arriva;
• Comfort Edition;
• Edition One;
• Trend;
• Tax в кузовах универсал и седан.

В 1992г. вышла модель GT Edition One с увеличенной мощностью двигателя и богатой отделкой салона. Ее выпуск завершился в 1993 г.

В салонном блоке

В салоне VW Passat B3 модуль с предохранителями находится под приборным щитком слева от рулевой стойки. Его расположение не зависит от типа кузова.

Основной блок в нижней части панели приборов.

В двигательном отсеке

Под капотом моторного отделения своего узла предохранителей и переключателей нет.

Здесь находятся отдельные элементы электросхемы, например:

• реле генератора рядом с двигателем;
• регулятор напряжения аккумуляторной батареи под левым крылом;
• модуль переключателя дальнего и ближнего света;
• блоки вставок в корпусах фар и т.д.

Расположение предохранителей в «Пассат Б5»

Защитная система реле и предохранителей Volkswagen Passat B5 разделена на блоки:

• панель предохранителей;
• основной релейный блок;
• дополнительная линейка реле;
• блок в подкапотном пространстве.

Блок предохранителей в «Пассат Б5» находится на торце передней панели с левой стороны. Дополнительные плавкие вставки располагаются в релейных блоках. Чтобы получить доступ к предохранителям, необходимо демонтировать защитную крышку.

Схема предохранителей VW B5. Источник фото: https://www.drive2.com/l/5460161/

Релейный блок находится в салоне автомобиля под приборной панелью со стороны пассажира. Рядом с основной устанавливается дополнительная линейка реле.

Схема предохранителей в панели

На внутренней стороне крышки располагается графическая схема предохранителей, расположенных в панели «Фольксваген Пассат Б5». Более подробную инструкцию с детальным обозначением и расшифровкой элементов системы можно найти на специализированных сайтах, посвященных автомобилям VW.

Номер ячейки	Номинальная сила тока, Ампер	Для какой системы или прибора предназначен предохранитель
1	5	Система обогрева форсунок лобового стеклоомывателя
2	10	Поворотные указатели
3	5	Кондиционер, система круиз-контроля, климат-контроль, подогрев сидений водителя и пассажира, управление модулем аудиосистемы на рулевом колесе
4	5	Подсветка заднего номера
5	10	Приборная панель, подсветка обозначений на АКПП, система навигации
6	5	Блокировка дверей центрального замка, плафон подсветки
7	10	Антиблокировочная система (ABS), скоростной датчик, спидометр
8	5	Система телефонии
9	10	Система обогрева дверных замков и зеркал
10	5	Модуль корректировки фар, магнитола CD
11	5	Система круиз-контроля
12	10	Автодиагностика
13	10	Срабатывание стоп-сигналов
14	10	Плафон для салонного освещения, система охраны автомобиля
15	10	Приборная панель, навигационная система, АКПП
16	5	ABS
17	10	Обогревание замков в дверях
18, 19	10	Правая и левая лампы в фарах дальнего света
20, 21	15	Правая и левая лампы в фарах ближнего света, корректор переключения
22	5	Фонари габаритные справа
23	5	Фонари габаритные слева
24	25	Реле прерывателя стеклоочистителя, насос омывателя
25	30	Вентилятор печки отопительной системы
26	30	Обогреватель заднего стекла
27	15	Задний стеклоомыватель, дворник
28	15	Управление бензонасосом
29	15	Контроль за работой силового агрегата
30	20	Управление люком
31	20	Лампы фонарей заднего хода, разъем для диагностики
32	20	Система функционирования двигателя
33	15	Прикуриватель
34	15	Управление впрыском топлива, регулировка зажигания
35	30	Электроразъем для прицепа
36	15	Противотуманные фонари
37	15	Разъем для телефона
38	15	Управление центральным замком, регулировка зеркал, система подъема стекол, открывание бензобака
39	15	Фонари аварийные
40	25	Звуковой сигнал
41	25	Дополнительный разъем прикуривателя, ABS-система
42	40	Вентилятор вспомогательный
43	5	Дополнительное управление силовым агрегатом
44	30	Модуль подогрева в сидениях

Некоторые предохранители дублируют функции других плавких вставок.

Основной релейный блок

Основной блок состоит из двух линеек – Z и R. Z имеет 13 ячеек, одна из них свободная, в R 8 разъемов, два свободных. Основные функции установленных реле в первой линии:

• управление вентилятором радиатора;
• регулировка сцепления;
• переключение режимов кондиционера;
• контроль режима работы свечами накаливания;
• включение ближнего и дальнего света;
• блокировка стартера.

Во второй линии R, реле контролируют звуковой сигнал, стеклоочистители, топливный насос, свечи.

Дополнительный блок имеет 6 реле и 3 предохранителя. Ими контролируются:

• антиблокировка колес при торможении;
• блокировка дифференциала;
• жесткость подвески;
• система вентиляции;
• гидравлический насос.

Предохранители защищают системы вентиляции и гидравлики от повышенного напряжения.

Подкапотный блок

Под капотом находится линейка реле, контролирующая работу:

• электропитания системы впрыска Motronic;
• двух насосов – вторичного воздуха и охлаждающей жидкости.

В этом блоке установлены предохранители:

Номер ячейки	Ампер	Предназначение
1	10	Форсунки
2-3	2 ячейка – 5	Два насоса – охлаждающей жидкости и вторичного воздуха
	3 ячейка – 50
4	40	Катушки зажигания
5	5	Система впрыска Motronic
6	10	Электроника силового агрегата

Причины неисправности указателей поворотов

• Выход из строя подрулевого переключателя.
• Поломка реле поворотников.
• Неисправность кнопки аварийной сигнализации.
• Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.
• Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.

Устройство

В работе поворотников участвуют:

• подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
• реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
• световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Схема включения

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

https://youtube.com/watch?v=5Y3xEDkXAVM

Как заменить предохранитель

Замена предохранителя, находящегося на центральной панели автомобиля:

1. Подденьте крышку блока плоским жалом отвертки. Делайте это аккуратно, чтобы не поцарапать пластик.
2. Достаньте пластиковые щипцы. Если их нет рядом с элементами цепи, то поищите их в блоке, расположенном в моторном отсеке.
3. Выньте предохранитель из блока.
4. Осмотрите металлическую перемычку по инструкции, которая была представлена ранее.
5. Установите новый элемент цепи с тем же показателем тока и того же размера в освободившийся разъем в блоке.
6. Зафиксируйте щипцы в том же месте, откуда достали их.
7. Захлопните крышку блока, проверьте надежность ее фиксации.

Замена элемента цепи в блоке, установленном под капотом, проходит по той же инструкции.

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный сигнал автомобиля, то можно попытаться решить такую проблему своими руками:

При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
Если вышла из строя кнопка аварийной сигнализации, то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый

Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги

Если контакты перегорели, то их необходимо будет менять.

Если контакты перегорели, то их необходимо будет менять.

Проверка и замена предохранителей

Чтобы проверить элемент нужно знать особенности его конструкции. Внутри прозрачного корпуса находится плавкая вставка. Если деталь повреждена, элемент будет разорван.

Чтобы заменить поврежденную плавкую вставку потребуется.

1. Открыть монтажный блок, предварительно обесточив машину.
2. Найти отказавший предохранитель.
3. Используя специальный пинцет или щипцы вынуть вставку с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Важно. Категорически запрещено вынимать предохранители голыми руками

Предохранители и реле VW Passat B3 представляют собой образец минимализма. Малое количество защитных вставок не сказывается негативно на общей работоспособности системы.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Некоторые относят Volkswagen Passat b4 не к 4 поколению, а рестайлинговой модели 3-го поколения, из за того, что у них общая конструкция, но разный кузов и обновленный салон. Выпускалась данная серия б4 в 1993, 1994, 1995 и 1996 годах. В данном материале мы представим описание предохранителей и реле фольксваген пассат б4 со схемой блока и фото-примером их расположения. В заключении предложим для скачивание полное руководство по ремонту и обслуживанию.

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями. В данном материале мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

За прикуриватель отвечает предохранитель номер 21 на 15А.

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло­очистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Количество реле в блоке зависит от комплектации и года выпуска автомобиля.

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. А полное руководство по ремонту и эксплуатации находится тут.

Где находится Кисловодск?

Кисловодск — административный центр городского округа «Город-курорт Кисловодск», который находится в Ставропольском крае Российской Федерации. Это самый южный город Ставропольского края, который располагается в северных предгорьях Большого Кавказа на высоте от 750 до 1 400 метров над уровнем моря и является частью эколого-курортного региона Кавказские Минеральные Воды. С 2006 года Кисловодск — это город-курорт федерального значения. Приблизительная численность населения составляет 129 тысяч человек, площадь территории города — 72 квадратных километра. Климат в Кисловодске — умеренно-континентальный. Благодаря горам, который окружают город, Кисловодск защищен от ветров и туманов. Зима в городе умеренно-мягкая, сухая. Ежегодная норма осадков составляет 672 мм. Рельеф на территории города — гористый, изрезанный балками и оврагами.

Кисловодск находится в одной часовой зоне с Москвой, смещение относительно Всемирного координированного времени (UTC) — +3.

Volkswagen Passat Верный друг Бортжурнал Печка не работала в 1, 2, 3 положениях. РЕШЕНО

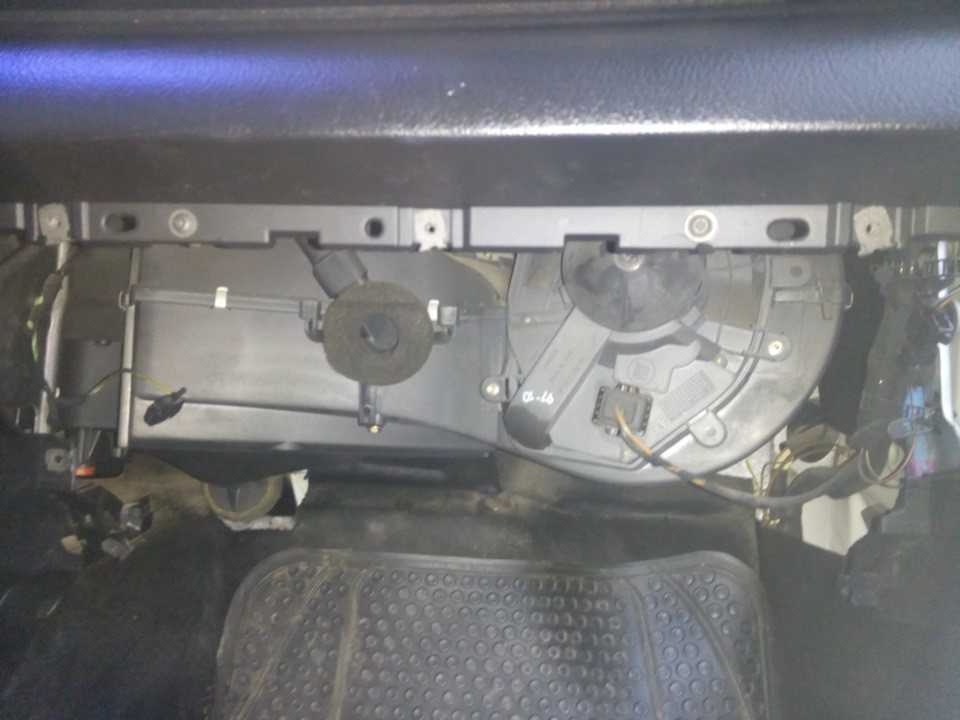

И так в одно прекрасное морозное утро я завел машину чтобы прогрелась, включил вентилятор на 1 и ушел. Прихожу через минут 10, включаю вентилятор во 2 положение, а вентилятор не работает, я в переключаю в 3 и та же фигня, и только на 4 вентилятор заработал. Попросив помощи у драйвовчан и излазив форумы было на 99% ясно что причина в сопротивлении печки.Чтобы добраться до него нужно:Снять бардачок (для чего нужно открутить 3 винта сверху, два снизу и 2 под направляющими)Получается вот такая картинка:

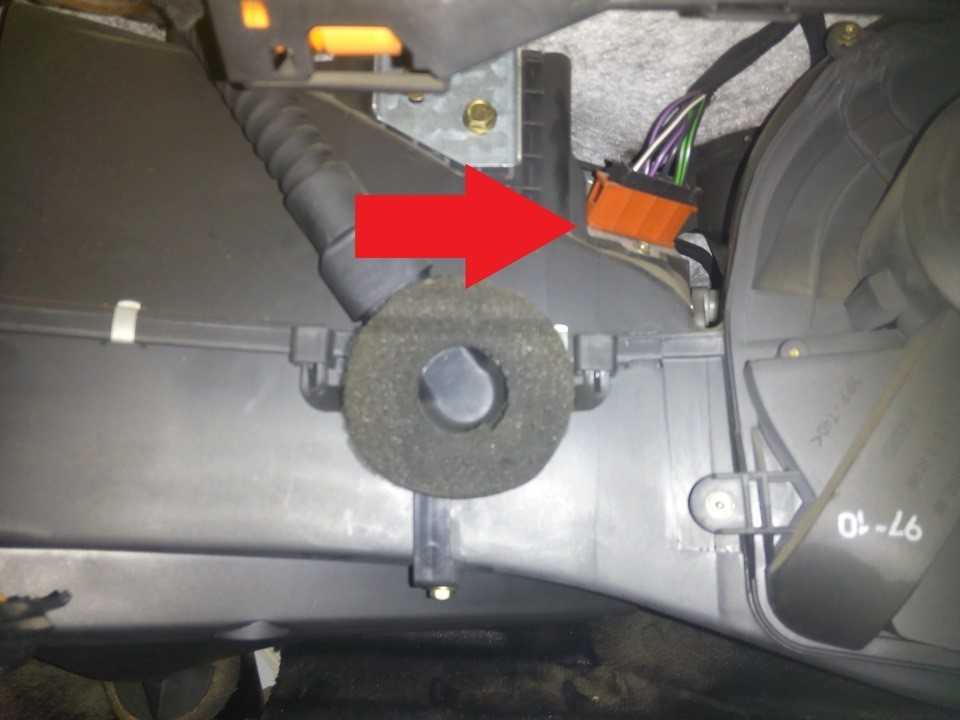

Снять фишку и выкрутить винт (головка на 5)

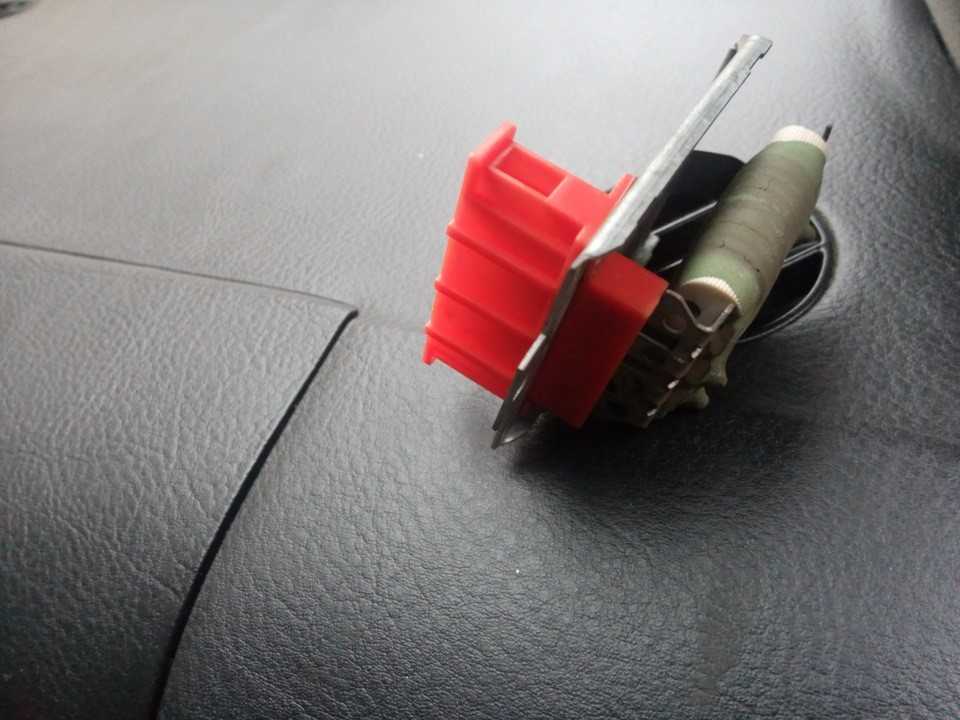

Достать сопротивление. Вот этот виновник «торжества»:

Так как не работало 3 положения, а 3 резистора врядли могло перегореть я тестером проверил термопредохранитель, который оказался мертв.

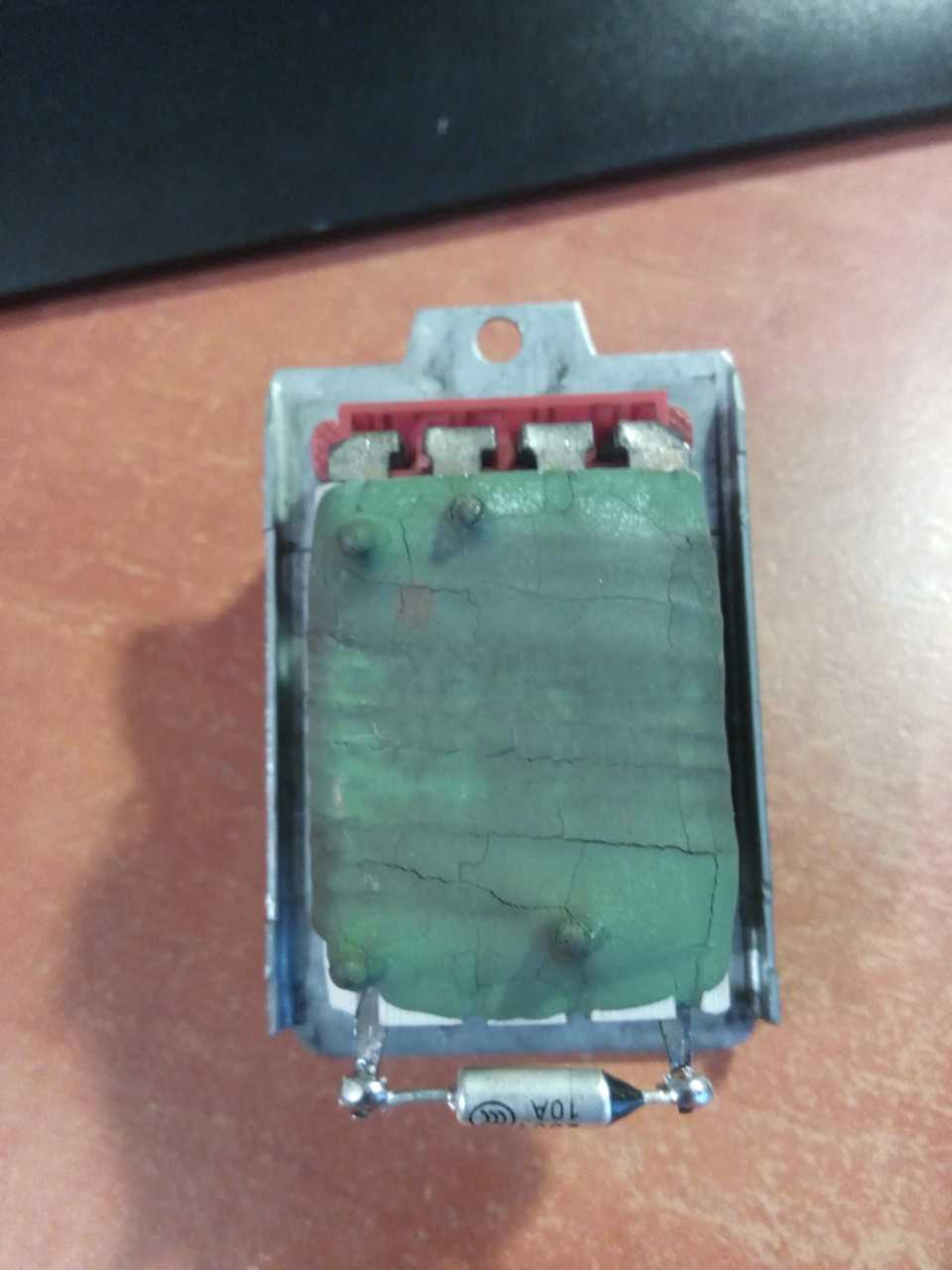

Далее есть 4 варианта:1. Заказать новое сопротивление (Самый дорогой вариант)2. На разборке купить б/у (Вариант по-дешевле)3. Отдать в ремонт (еще более дешевый вариант)4. Купить в радиодеталях новый термопредохранитель и перепаять самому.

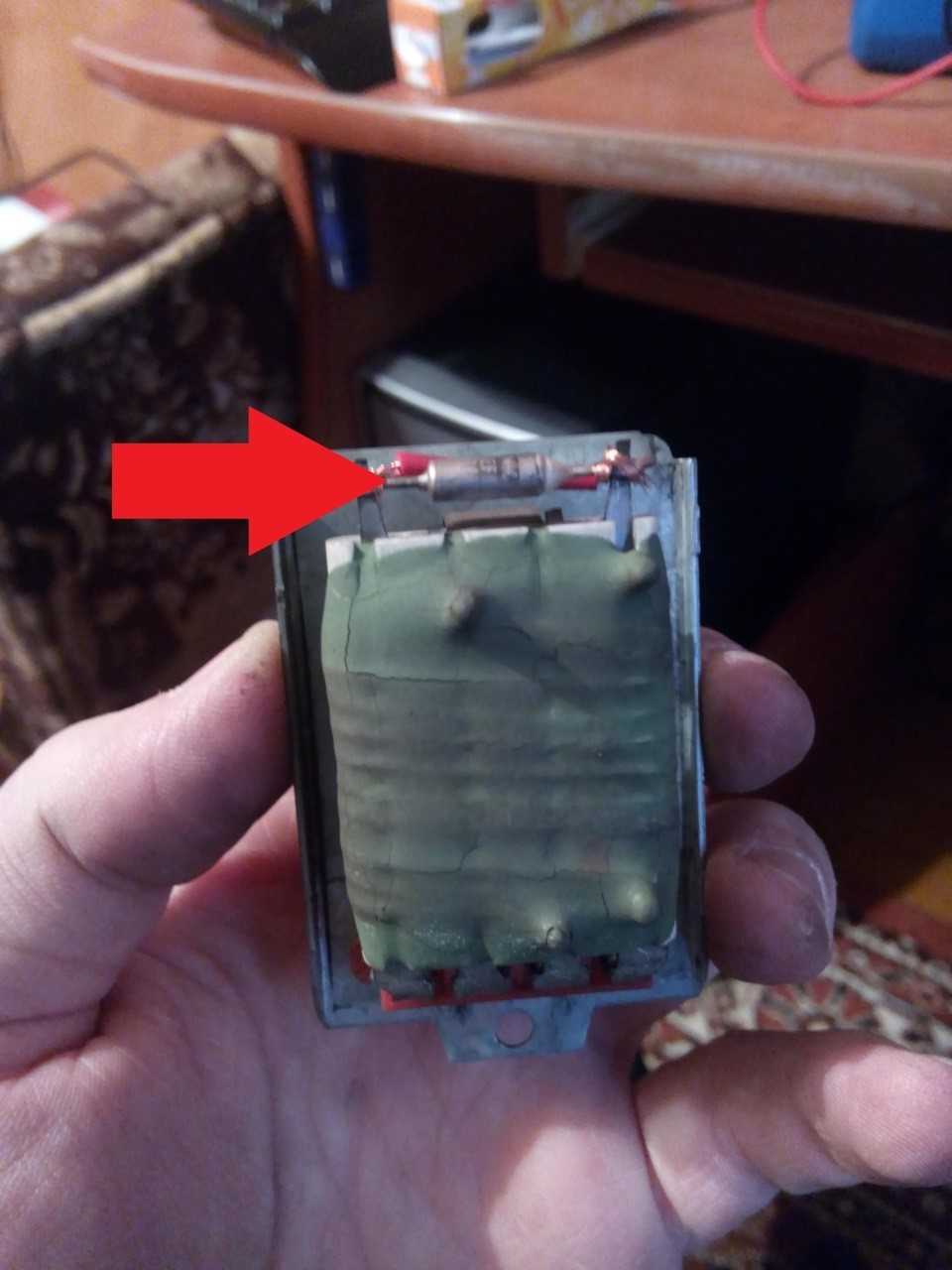

Я выбрал 4 вариант так как это самый быстрый и дешевый.В радиодеталях был куплен термопредохранитель на 240 градусов (такой и был раньше) за 0,6 бакса.Далее все просто: убираем старый и впаиваем новый термопредохранитель. Только паять нужно высокотемпературным припоем и обязательно с теплоотводом, т.к. термопредохранитель можно сгореть…Собственно результат:

Далее собираем в обратной последовательности и наслаждаемся рабочей печкой.Спасибо Serj2010, elve, wapriver за подсказки. Отдельное спасибо Passatuk.

Volkswagen Passat B4, AEP 2,0 Бортжурнал Печка с кондиционером Passat B3B4 обслуживаниеремонт часть1 Начало

Приключилась стандартная история. Начали запотевать стёкла при включённой печке. Не буду описывать как пытался от этого избавиться разными способами отгоняя мысль о ремонте который предстоял, как говориться надеялся на лучшее… Но чудес не бывает и дошло до того что в дождь при включенной печке вечером было ехать совсем невозможно т.к. лобовое стекло от света встречки становилось полностью белым… Испарения антифриза… На боковых стёклах стал налёт такой толщины что приходилось открывать что бы что то увидеть… Не делайте так— ЭТО НЕБЕЗОПАСНО!Итак было принято волевое решение и начался ремонт. Торпеду я уже снимал, так что опыт есть. Замена радиатора могла занять прим день работы разборка/сборка но решил сделать всё основательно…Отчёт будет разбит на несколько частей, думаю так лучше воспринимается да и фоток побольше будет. Перед разборкой покурим форумы, инфы немеряно… Так что буду показывать на моё мнение самые интересные моменты.Снял торпеду и вот она печка с кондёром во всей красе…

Вынимаем её откручивая от моторного щита 4 гайки…Тут есть один ньюанс… Когда начинаешь откручивать гайки от моторного щита то некоторые гайки могут не открутиться и проворачиваться вместе со шпилькой… Сразу может возникнуть страх что шпилька сорвана … ВСЁ НОРМАЛЬНО! Дело в том что шпилька как самлрез вкручена в корпус печки и то что шпилька проворачивается вместе с гайкой означает что Вы выкручиваете шпильку… В таком случае нужно открутить все (из 4-х ) гайки которые откручиваются, а потом плавно откручивать те которые вместе со шпильками идут. Данную процедуру нужно делать вдвоём т.к шпилька выкручиваясь будет выталкивать печку в салон и если ей не будет хода то она просто сорвёт резьбу в пластике… На самом деле и это не смертельно потом можно будет вкрутить на место шпильку и прогреть её паяльником и она сплавится с корпусом.

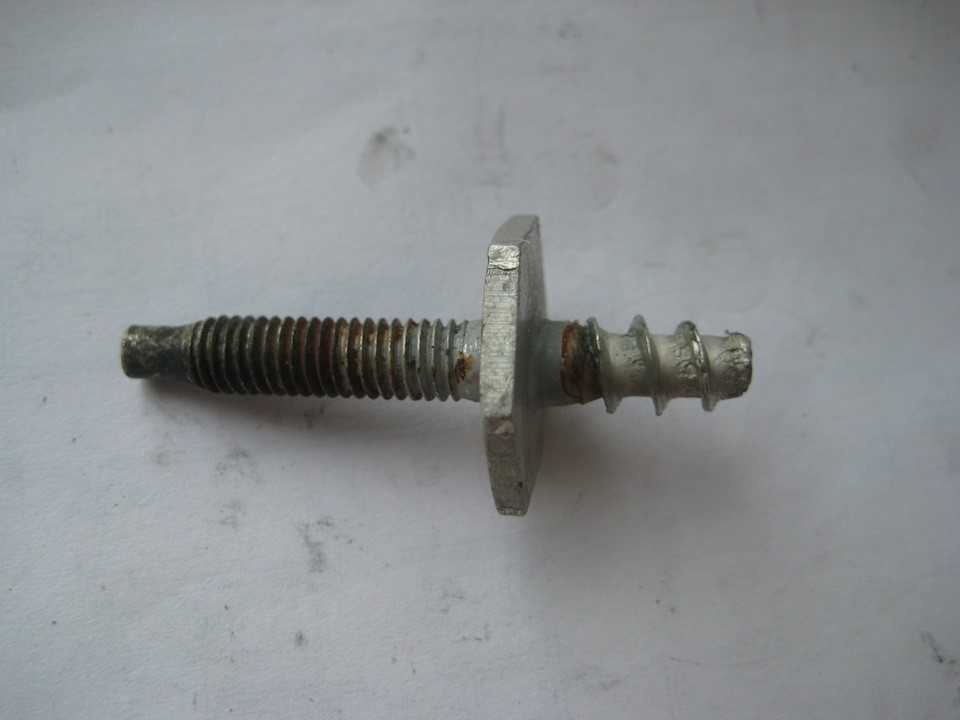

Полный размершпилька крепления печки к моторномуИтак сама печка идёт VALEO Францияпластик также отливка ФранцияДалее переносим печку в удобное место, гараж. к сожалению на кухню и начинаем потрошить…

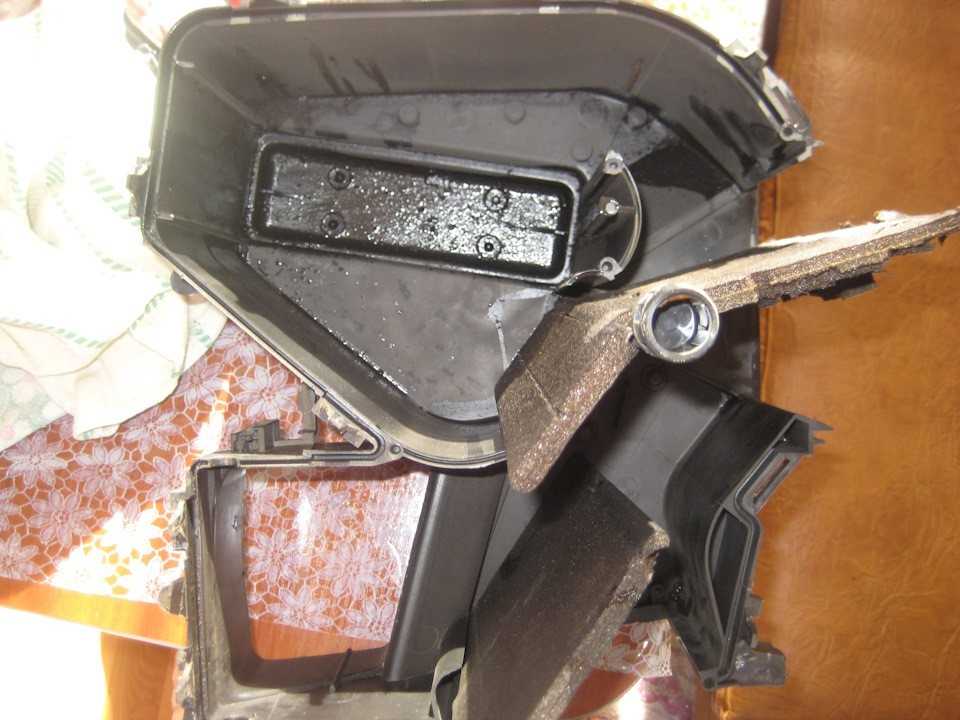

Полный размервот оно место зла…

часть печки, там где кондёр собрано на мет

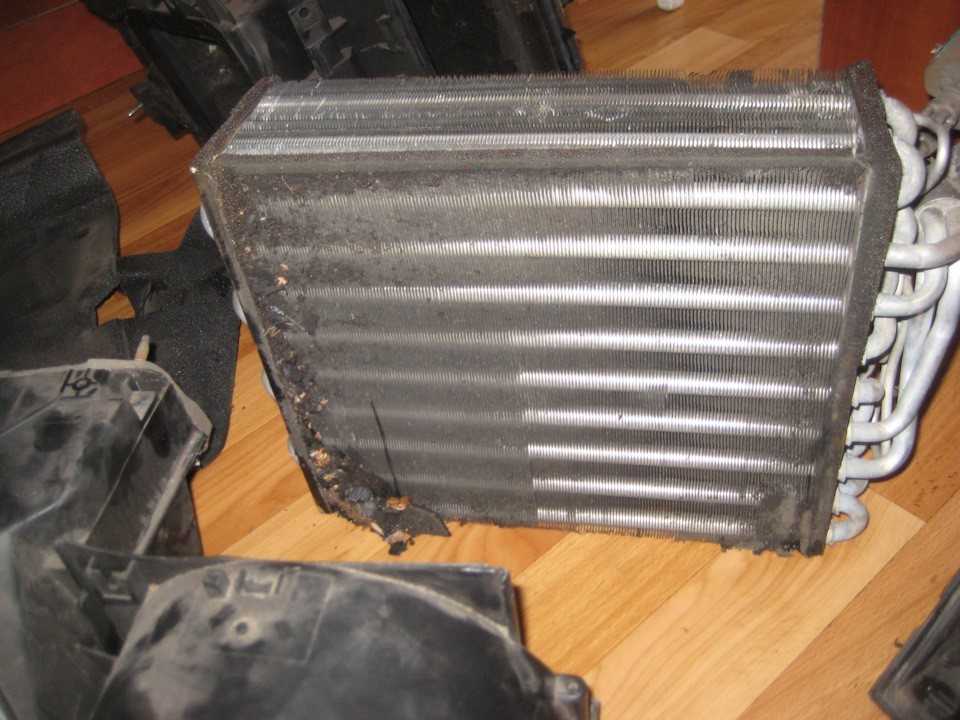

скобочках (снимаются поддеванием отвёртки, внимание глаза они имеют св-ва летать) там где печка на пластиковых защёлках (откр. тонкой отвёрткой). При разборке обнаружил одно обломанное крепление… (ремонт его в след посте)Теперь смотрим состояние внутренностейИспаритель кондиционера… Жуть… Видим грязные зоны и чуть почище это путь движения воздушного потока

Это дело нужно вымывать обязательно т.к. этим мы дышим… Дело в том что по конструкции печки воздух пройдя через салонный фильтр всё равно проходит через испаритель кондиционера, даже когда кондёр не включен … С одной стороны поток воздуха становится равномерным с другой испаритель ещё работает как фильтр… Это к тому как покататься без салонного фильтра… (а на В3 его то нет… представляю какие деревья там растут.)

При разборке обнаружил одно обломанное крепление… (ремонт его в след посте)Теперь смотрим состояние внутренностейИспаритель кондиционера… Жуть… Видим грязные зоны и чуть почище это путь движения воздушного потока. Это дело нужно вымывать обязательно т.к. этим мы дышим… Дело в том что по конструкции печки воздух пройдя через салонный фильтр всё равно проходит через испаритель кондиционера, даже когда кондёр не включен … С одной стороны поток воздуха становится равномерным с другой испаритель ещё работает как фильтр… Это к тому как покататься без салонного фильтра… (а на В3 его то нет… представляю какие деревья там растут.)

Полный размервидим неравномерные зоны загрязнениясостояние заслонок распределителя потока воздухауплотнитель сразу отпадает…также берём уплотнители дуфузоров, разбираются легко думаю с фото понятно.

Полный размеротжать немного вверх

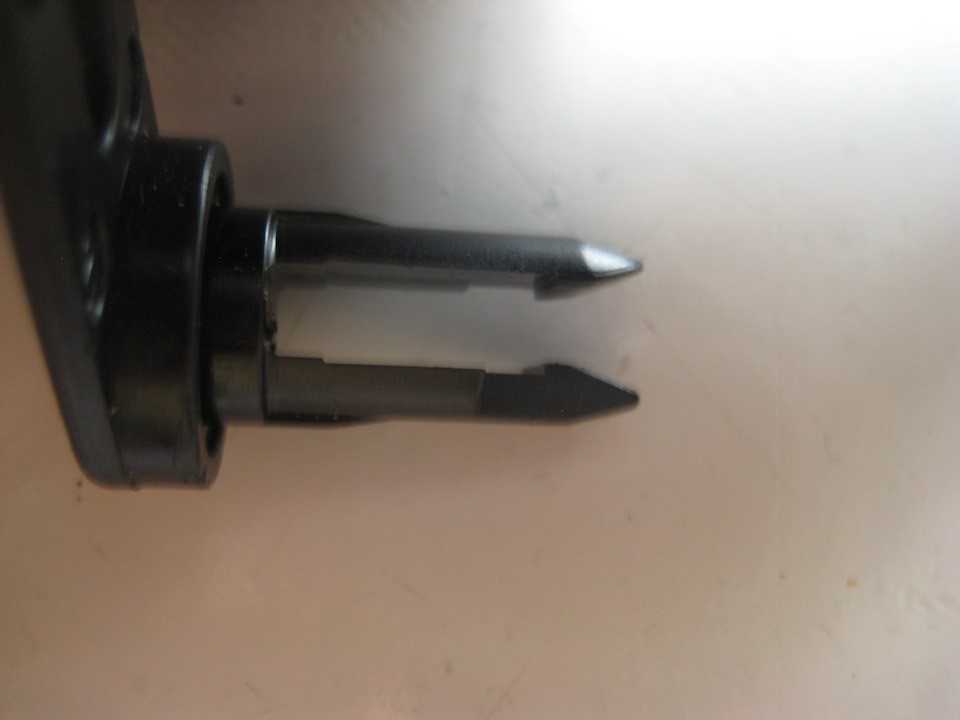

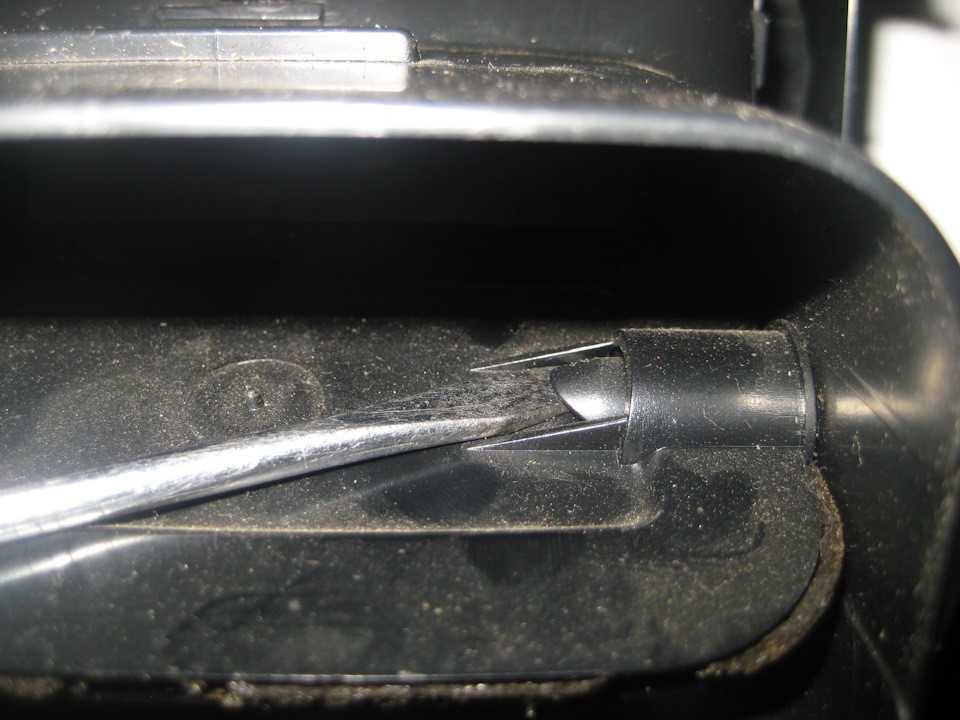

Полный размервид защёлкиПоскольку во время ремонта печки понадобилось авто то пришлось поставить перемычку в систему охлаждения… (это на крайняк если нужно отключть печку а ехать нужно.)

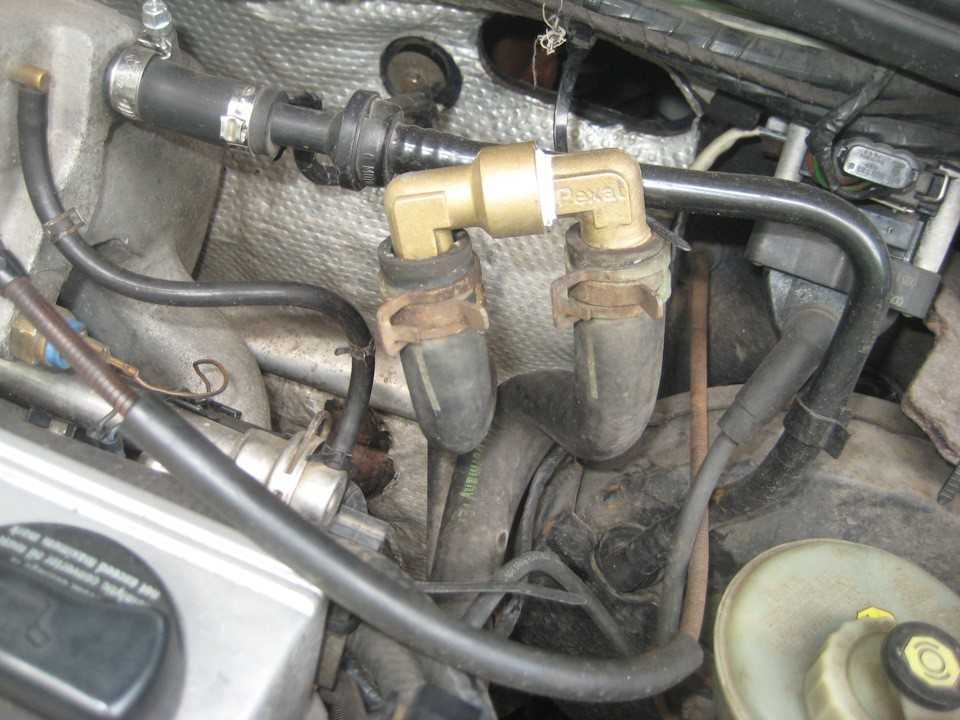

Полный размердва сантехнических уголка и всё можно пользовать авто…

Продолжение следует…Всё что изложено в данном посте не должно восприниматься как руководство к действии и представлено в ознакомительных целях.Данные работы должны проводиться квалифицированными специалистами в сертифицированных СТО. Автор не несёт ответственности за Ваши действия и их последствия.Всем БОБРА!

Инструкция по снятию и замене

В принципе, в этом нет ничего сложного. Такой процесс под силу выполнить своими силами даже начинающему и неопытному автомобилисту.

Итак, каков процесс замены:

1. В первую очередь следует отключить АКБ, поскольку все работы должны производиться при отсутствии напряжения на БП.
2. Затем учитывая, какое оборудование у вас перестало работать и сверившись с мануалом по эксплуатации, а также материалом, предоставленным нами, начинаете искать проблему. Если в вашем авто установлен один БП, то проблема решается гораздо легче, но если их несколько, как в случае с B6 или B7, то придется немного попотеть. Но и в этом нет ничего страшного, поскольку любая деталь без проблем ищется, особенно, если у вас на руках есть такой полезный материал.
3. Найдя выгоревший компонент, следует его демонтировать. Это также делается без особого труда, при помощи пинцета или руками. Вышедший из строя компонент меняется на новый, крышка закрывается и включается АКБ.
