Cалонный блок предохранителей и реле автомобиля volkswagen passat b3

Предохранители Фольксваген Пассат б3 и реле с описанием назначения и схемой блока

Volkswagen Passat b3 представляет 3-е поколение популярной серии пассатов. Выпускалась данная модель в 1988, 1989, 1990, 1991, 1992 и 1993 годах с кузовами универсал и седан как с бензиновыми, так и дизельными двигателями.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

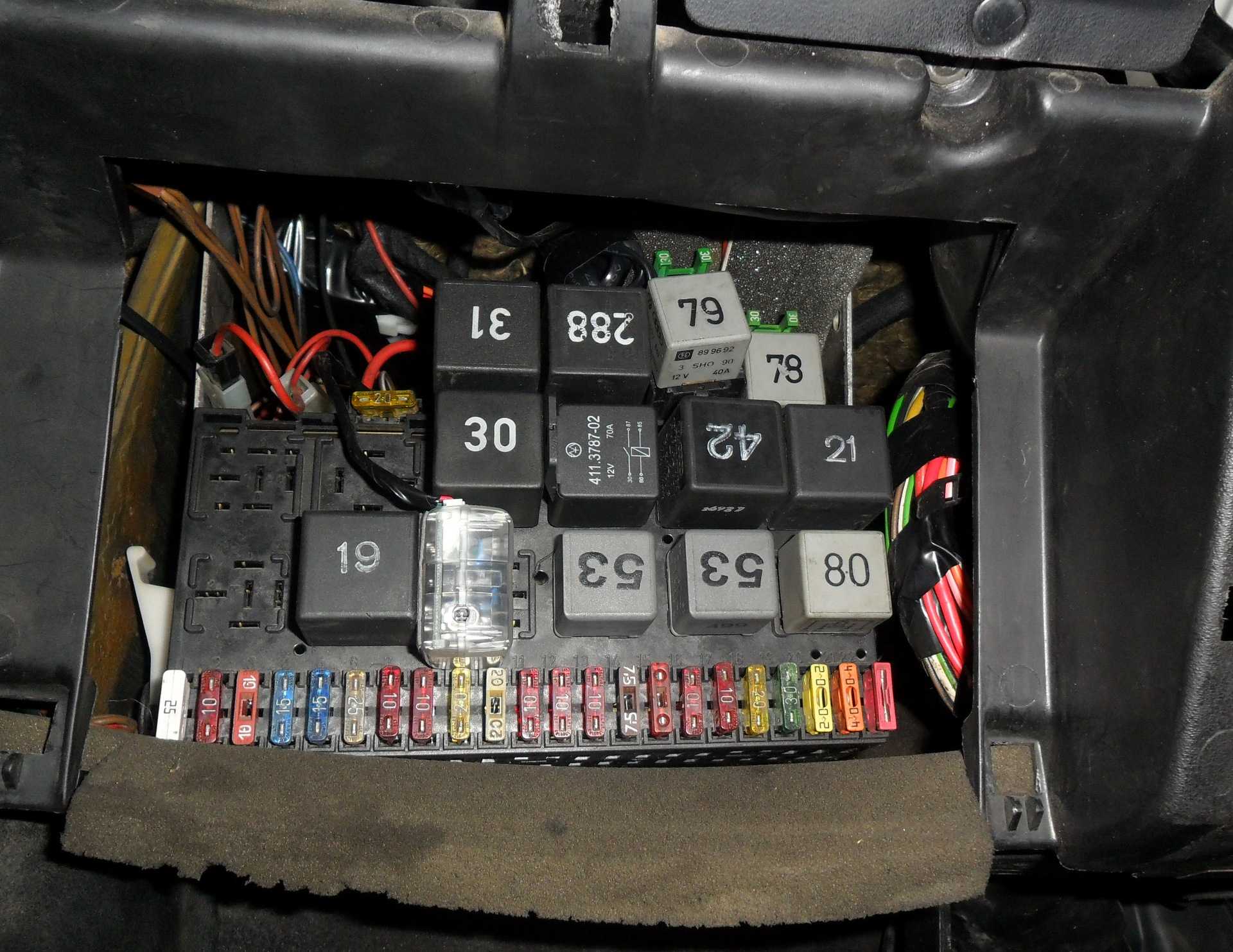

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электро бензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло ­очистителя и омывателя
9	Система предупреждения о не пристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электро обогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.

Дополнительная информация

Больше информации про электро оборудование кузова, можете получить изучив данную брошюру: «скачать«. Полное руководство по ремонту и эксплуатации находится тут.

У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше, пишите в комментарии.

Схемы и места для установок блоков предохранителей и реле

Блок предохранителей Фольксваген Пассат (b3, b4) установлен внутри салона. Автолюбитель, чтобы получить к нему доступ, должен снять полку на лицевой панели снизу со стороны водителя. На автомобилях, которые выпускались ближе к 2000 году, дополнительно установлена крышка.

В верхней части блока находятся реле, ниже – предохранители. Чтобы снять блок, нужно удалить фиксаторы и снять лоток, на котором находится расшифровка установленных элементов.

Как установлены реле и предохранители на Passat B3 и B4:

Реле и предохранители на Passat B3 и B4. Источник фото: https://nissan-modus.ru/prochee/predohraniteli-folksvagen-passat-b3-gde-nahodyatsya-zamena.html

В поколении B5 блок расположен слева на центральной панели.

Реле на этой версии авто находится в салоне с правой стороны (в ногах). Схема для Z13 и R:

Схема расположения реле. Источник фото: https://nissan-modus.ru/starter/datchik-temperatury-folksvagen-passat-v5-gde-nahoditsya-i-kak-zamenit.html

В том же месте устанавливается еще один блок, если речь идет о максимальных версиях автомобиля.

Схема Z8:

Схема Z8. Источник фото: https://passatworld.ru/showthread.php/161896-Nomera-rele

Схема предохранителей блока А на Фольксваген Пассат B6:

Схема предохранителей блока А. Источник фото: https://nissan-modus.ru/diski/predohraniteli-folksvagen-golf-2-gde-nahodyatsya.html

Находится этот блок под капотом со стороны водителя, рядом с аккумулятором, там же установлен и блок B.

Схема блока B:

Схема блока B. Источник фото: https://nissan-modus.ru/komplektatsii/predohraniteli-folksvagen-passat-b6-gde-nahodyatsya-zamena.html

Блок C в поколении B6 устанавливается в салоне автомобиля на центральной панели слева (со стороны водителя).

Блок D устанавливается в салоне авто на центральной панели, только со стороны пассажира. Схема:

Блок D устанавливается в салоне авто

• Реле в той же версии устанавливаются и в салоне.
• Основной блок на Passat B7 устанавливается под капотом.
• Второй блок, также установлен под капотом.
• Предохранители на этой версии авто устанавливаются и в салоне. Первый блок находится на центральной панели с левой стороны.
• С пассажирской стороны устанавливается второй блок.
• Все последующие блоки устанавливаются с водительской стороны.

Где находятся предохранители

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

• Блоки A (SA), В (SB) ― в районе АКБ, моторный отсек.
• Блок С (SC) ― со стороны водителя.
• Блок D (SD) ― со стороны пассажира.

Кроме блоков защитных деталей, на Passat присутствуют модули реле и прерывателей, которые обеспечивают надежную работу бортовой электросети. Места установки:

• моторный отсек;
• блок управления напряжения;
• в салоне слева под торпедо.

Чтобы открыть блок предохранителей со стороны водителя на модели «Фольксваген CC» необходимо на боковой панели торпедо найти заглушку в нижней части облицовки. Поддеть ее пластиковым наконечником, можно использовать пластиковый резервный ключ (находится в брелоке ключа зажигания). На пластмассовой облицовке крышки указана маркировка слотов и цифровое обозначение.

Рекомендации по эксплуатации

Как видите, в замене не ничего сложного — приведем несколько практических рекомендаций, которые помогут увеличить ресурс службы БП в вашем авто:

1. Монтаж ПП должен производится строго с соблюдением их номиналов, то есть маркировка должна быть идентичной. В том случае, если ПП быстро выходит из строя, то, по всей видимости, причина может быть в проводке или самом устройстве.
2. Ни в коем случае не используйте самодельные перемычки, поскольку это может негативно отразиться на функционировании БП в целом.
3. Рекомендуем вам всегда иметь в авто запасной комплект элементов с разной маркировкой.

Реле и предохранители Volkswagen Passat B3: назначение

Стандартные предохранители Фольксвагена Пассата Б3 1992 года конструктивно отличаются от аналогов, монтируемых в других машинах. Здесь штатная система устанавливается только в салоне автомобиля. Небольшое количество защитных элементов позволяет до минимума сократить габариты модуля и упростить его конструкцию.

Подобное размещение актуально независимо от типа двигателя, будь то дизель или бензин. Также нет разницы в модификации кузова, седан и универсал комплектуются одинаково.

В Фольце Бэ 3 панель содержит реле и предохранители, ответственные за ЭБУ и работу вспомогательных систем вместе. Особенная конструкция блока не позволяет элементам контактировать.

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный сигнал автомобиля, то можно попытаться решить такую проблему своими руками:

При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
Если вышла из строя кнопка аварийной сигнализации, то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый

Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги. Если контакты перегорели, то их необходимо будет менять.

Если контакты перегорели, то их необходимо будет менять.

Предохранители и реле Volkswagen Passat B3 B4

Для информации: чтобы добраться к блоку реле и предохранителей нужно открыть и снять полки с нижней части лицевой панели. В моделях позднего года выпуска, нужно снять полностью крышку.

 Главные предохранители находятся под реле. Все предохранители пронумерованы, а на полочке или крышке есть список цепей, которые данные предохранители защищают.

В некоторых моделях есть дополнительные реле и предохранители, они находятся над основным блоком.

Монтажный блок реле и предохранителей находится в нижней части приборной панели со стороны водителя. И добраться к нему возможно только, если открутить фиксаторы и снять лоток.

• Блок предохранителей весь пронумерован.

Расшифровку реле и предохранителей можно найти на обратной стороне лотка. Чтобы снять реле, нужно просто его вытянуть, а чтобы установить обратно — просто вдавить в нужную ячейку. Чтобы вытащить некоторые реле за приборной панелью, нужно снять две пластиковые скобы.

Для снятия самого блока реле и предохранителей, необходимо сжать крепежные скобы с обеих сторон этого блока. Также скобы можно передвинуть вперед и вытащить из контактов любое реле.

А вот чтобы легче было снять блок, можно его вытащить при помощи рычага с держателями, это ослабит групповые контакты отверстий держателя.

1. Отсоединить жгут проводов из контактного разъема от задней части блока можно отведя фиксаторы примерно на 5 мм в направлении, указанном на картинке выше стрелкой…

или нажав на закрепляющий выступ многовыводного разъема. Когда будете устанавливать обратно рекомендуем убедится, что фиксаторы точно и четко зафиксированы.

• Монтажный блок реле и предохранителей в салоне
• Расшифровка:

Номер предохранителя	Цвет предохранителя	Защищаемая цепь
F1 (10 А)	Красный	Ближний свет (левая фара)
F2 (10 А)	Красный	Ближний свет (правая фара)
F3 (10 А)	Красный	Освещение комбинации приборов и номерного знака
F4 (15 А)	Синий	Очиститель стекла двери задка, люк, блок управления самовыравнивающейся задней подвески
F5 (15 А)	Синий	Очиститель ветрового стекла, омыватель ветрового и заднего стекол
F6 (20 А)	Желтый	Вентилятор отопителя, кондиционер
F7 (10А)	Красный	Габаритный свет (правый)
FB (10 А)	Красный	Габаритный свет (левый)
F9 (20 А)	Желтый	Обогрев заднего стекла и зеркал заднего вида
F10 (15 А)	Синий	Противотуманные фары и задний противотуманный фонарь
F11 (10 А)	Красный	Дальний свет (левая фара), контрольная лампа включения дальнего света
F12 (10 А)	Красный	Дальний свет (правая фара)
F13 (10 А)	Красный	Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
F14 (10 А)	Красный	Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик темпе­ратуры двигателя, подсветка шкалы селектора автоматической коробки передач
F15 (10 А)	Красный	Карбюратор или электронная система управления двигателем
F16 (15 А)	Синий	Комбинация приборов, освещение вещевого ящика
F17 (10 А)	Красный	Указатели поворота
F18 (20 А)	Желтый	Электробензонасос, датчик концентрации кислорода (лямб­да-зонд)
F19 (30 А)	Зеленый	Вентилятор системы охлаждения, кондиционер
F20 (20 А)	Желтый	Стоп-сигналы, система управления скоростью движения
F21 (15 А)	Синий	Лампы освещения салона, багажного отделения, часы, цент­ральный замок, прикуриватель и комбинация приборов
F22 (10 А)	Красный	Автомагнитола

Номер реле	Назначение реле
1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холос­того хода, клапан увеличения частоты вращения холостого хода, система уп­равления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло­очистителя и омывателя
9	Система предупреждения о непристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электрообогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Как заменить предохранитель

Замена предохранителя, находящегося на центральной панели автомобиля:

1. Подденьте крышку блока плоским жалом отвертки. Делайте это аккуратно, чтобы не поцарапать пластик.
2. Достаньте пластиковые щипцы. Если их нет рядом с элементами цепи, то поищите их в блоке, расположенном в моторном отсеке.
3. Выньте предохранитель из блока.
4. Осмотрите металлическую перемычку по инструкции, которая была представлена ранее.
5. Установите новый элемент цепи с тем же показателем тока и того же размера в освободившийся разъем в блоке.
6. Зафиксируйте щипцы в том же месте, откуда достали их.
7. Захлопните крышку блока, проверьте надежность ее фиксации.

Замена элемента цепи в блоке, установленном под капотом, проходит по той же инструкции.

Проверка и замена предохранителей

Чтобы проверить элемент нужно знать особенности его конструкции. Внутри прозрачного корпуса находится плавкая вставка. Если деталь повреждена, элемент будет разорван.

Чтобы заменить поврежденную плавкую вставку потребуется.

1. Открыть монтажный блок, предварительно обесточив машину.
2. Найти отказавший предохранитель.
3. Используя специальный пинцет или щипцы вынуть вставку с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Важно. Категорически запрещено вынимать предохранители голыми руками

Предохранители и реле VW Passat B3 представляют собой образец минимализма. Малое количество защитных вставок не сказывается негативно на общей работоспособности системы.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Некоторые относят Volkswagen Passat b4 не к 4 поколению, а рестайлинговой модели 3-го поколения, из за того, что у них общая конструкция, но разный кузов и обновленный салон. Выпускалась данная серия б4 в 1993, 1994, 1995 и 1996 годах. В данном материале мы представим описание предохранителей и реле фольксваген пассат б4 со схемой блока и фото-примером их расположения. В заключении предложим для скачивание полное руководство по ремонту и обслуживанию.

Описание и назначение предохранителей и реле VW Passat B6

Предохранители «Фольксвагена Пассата Б6» контролируют конкретную электроцепь от перепадов напряжения и превышения допустимой силы тока. Принцип работы каждого предохранителя предельно простой. Элемент ставится в электроцепь между источником тока и рабочей деталью. Через предохранитель идет ток определенной силы, которая допустима для конкретного узла. Если в схеме происходит короткое замыкание, скачки напряжения, ток превышает допустимое значение, защита перегорает, размыкая электроцепь.

Данная защита электрооборудования остается самой надежной, поскольку электроцепь подвержена периодическим перегрузкам, провод может потерять изоляцию (разрыв, истирание, износ и пр.).

Конструкция предохранителя:

• корпус;
• контактная группа;
• рабочая область.

Корпуса изготавливаются из высокопрочного пластика, реже – керамики. Для VW Б6: легкосплавная нить устанавливается в прозрачный цветной пластик. Контактной группой, двумя вилками деталь вставляется в слот. Рабочий элемент ― электропроводящая нить, которая испаряется или разрывается, если сила тока превысила допустимый параметр.

В зависимости от того, какой силы будет проходить ток, принята маркировка корпуса по цветам. Это позволяет автомобилистам быстро определиться при замене, поскольку 90 % производителей придерживаются стандартов цветовой маркировки.

Окраска корпуса	Максимально допустимая сила тока в цепи, в Амперах
Оранж	40
Зеленый	30
Прозрачный	25
Желтый	20
Голубой	15
Алый	10
Коричневый	7,5
Беж	5
Виола	3

Реле и предохранители VW Passat B6 находятся в салоне, под капотом, в багажнике. Назначение предохранителей Passat B6, расположенных в салоне со стороны водителя, схема и таблица:

Предохранители в блоке предохранителей в салоне B6. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html

Схема предохранителей Passat B6 в салоне слева. Источник фото: https://vwts.ru/forum/topic/246510/

Второй большой модуль предохранителей расположен в салоне со стороны переднего пассажира. Его называют блоком «D».

Блок предохранителей в салоне справа. Источник фото: https://vsepredohraniteli.ru/volkswagen/passat-b6-cc.html

Предохранители моторного отсека «Пассата B6» 2005-2010 гг.

Аккумуляторные батареи для универсалов имеют достаточную емкость и ресурс. Но для СНГ и Канады выпускаются комплектации со второй АКБ в багажнике. Кроме этого, многие автомобилисты самостоятельно устанавливают вторую батарею, чтобы подключать все опции обогрева зимой и обеспечить быстрый прогрев салона. Как вариант, используют АКБ Varta Ultra Dynamic 70 А/Ч 760 A.

Блок предохранителей F -SF-, багажный​ отсек​ сзади​ слева. Источник фото: https://www.drive2.com/l/539927555398959436/

Присутствие второго аккумулятора требует дополнительного защитного блока электроцепи.

Ручной тормоз

Для Passat B6 схема предохранителей предполагает два места для установки защиты электроцепи ручного тормоза. Первый блок расположен со стороны переднего пассажирского кресла, ячейки 30 и 31.

Для моделей, выпущенных после 2008 г., слот ручного тормоза расположен в блоке со стороны водителя ― ячейка 17.

Если не происходит касания с задним правым тормозным диском, по причине износа суппорта или поломок в моторчике стояночного тормоза, на приборной панели выходит ошибка ― 02427. При этом предохранитель может быть в порядке. Если клавиша ручного тормоза не срабатывает, защита электроцепи проверяется в первую очередь, максимальный ток, на который рассчитан элемент, ― 20 А.

Прикуриватель

Предохранитель прикуривателя Passat B6 комплектации до 2008 г. выпуска расположен в блоке со стороны переднего пассажирского кресла. Максимальный ток электроцепи прикуривателя – 20 А, слот 35.

Для универсалов и седанов после 2008 г. и для обновленной версии CC защита для цепи прикуривателя расположена в ячейке 41 в блоке со стороны водителя.

Бензонасос

Предохранители Volkswagen Passat B6, которые отвечают за корректную работу топливного насоса, расположены в разных модулях, в зависимости от года выпуска и комплектации. Для модели «Пассат» до 2008 года с бензиновыми моторами защита находится в ячейке 22 со стороны водителя. В слоте 34 расположен датчик подкачки бензинового насоса.

Кроме водительского блока, предохранители бензонасоса расположены в модуле со стороны пассажира. Для моделей, выпущенных после 2008 г., первый элемент расположен в слоте 10 ― защита блока управления. На авто до 2006 г. выпуска предохранитель бензонасоса стоит в ячейке 28.

Как проверить и заменить предохранители

Электрические цепи защищаются предохранителями ножевого типа, с характерным для тока защиты цветом. Плавкие предохранители Volkswagen Passat B3 надежно защищают проводку, но периодически некоторые требуют замены.

Визуально заметно, какой предохранитель в каком состоянии находится: подплавленный, без проволочного соединения контактов, деформированный, просто черный. Такие элементы защиты удаляются, ставятся новые. Если следы повреждений отсутствуют, используется устройство – мультиметр.

Перед сменой негодного элемента требуется обесточить электрическую цепь, вытянуть предохранитель из ячейки, желательно пинцетом. Поставить новый и подать питание в систему. Если плавкая перемычка опять сгорает, придется пересмотреть все связующую цепь. Если к предохранителю подключено для защиты несколько электрических цепей, то взаимодействовать нужно поочередно с каждой для выявления точной проблемной связки.

Перечень реле

Реле у VW Passat B3 и B4:

Номер	Назначение
1	Кондиционер
2	Стеклоочиститель сзади
3	Управление силовым агрегатом, увеличение частоты вращения х/х
5	Датчик уровня антифриза
6	«Аварийка»
7	Очистка оптики
8	Прерывистое включение стеклоомывателя и очистителя
9	Датчик непристегнутого пассажира или водителя
10	ПТФ
11	Гудок
12	Бензонасос, подогрев коллектора на впуск
13	Таймер для подогрева стекла сзади
15	Насос ABS
16	ABS
19	Кондиционер
21	Привод стекол
22	Система клапанов ABS

Описания для отсутствующих в таблице реле нет, так как они резервные.

Реле у VW Passat B3 и B4. Источник фото: https://zapchasti.lviv.ua/product/8434510770/

В поколении B5 у автомобиля три блока с реле: Z13, R, Z8. Первые два объединены в единый, последний устанавливается лишь на максимальных комплектациях, где много функций.

Блок Z13

Номер	Назначение
1	Дополнительный вентилятор для кондиционера
2	Сцепление (муфта)
3	Элементы включения кондиционера
4	Кондиционер
5	Насос топлива в дизельных версиях
6	Освещение (внешнее)
7	Оптика спереди
8	«Свечи»
10	ПТФ
11	Связь
12	Стартер
13	Противоугонная блокировка

Блок R

Номер	Назначение
I	Гудок
II	Реле в контакте X
III	Омыватель стекол
IV	Бензонасос, «свечи»
A	Разъем 1 в багажном отсеке
B	Разъем 2 в багажном отсеке

Блок Z8

Номер	Назначение
2	ABS/EDS/ESC
3	ABS/EDS/ESC
4	Вентилятор для 1 ступени
5	Вентилятор на максимум
6	Вентилятор для 2 ступени
A	Вентилятор
B	Вентилятор
C	Гидравлический насос

Блок под «приборкой»

Номер	Назначение
1	«Печка» (дополнительная)
3	Вентилятор, обеспечивающий подачу дополнительного воздуха
5	Насос топливный (дизель)
6	Омыватель оптики
7	Напряжение на клемму 50

У Passat B7 реле для электронных систем силового агрегата находится в блоке рядом с аккумуляторной батареей. Там же расположена дополнительная секция с аналогичным элементом для «свечей».

В панели внутри машины установлено три блока с реле. В первом находятся элементы для вентилятора «печки» и обогревателя вентиляции картера. Во втором реле дополнительной «батарейки». В третьем блоке реле для подогрева стекла сзади и аналогичный элемент для вспомогательных цепей зажигания.
