Не работает прикуриватель на Фольксваген Тигуан
Проблемы с прикуривателем на любом автомобиле, не только Фольксваген Тигуан, одинаково неприятны для владельцев, даже если они вообще не курят. Это устройство сегодня используется для подключения дополнительных электронных устройств, таких например, как видеорегистратор, зарядное устройство для телефона, автомобильный компрессор и многие другие. Зачастую по их вине именно и происходят отказы.
Почему происходят сбои
Чаще всего происходят отказы из-за перегорания предохранителя. Специалисты рекомендуют проверить питание на предохранителях под номерами 28, 29, 31 и их состояние. В некоторых моделях номер 28 может отсутствовать. Этот блок находится в салоне под рулевым колесом. Также проблемным может быть предохранитель под номером 50 в блоке В, который находится в моторном отсеке. Он рассчитан на силу тока равную 50 ампер.
Следует отметить, что номера предохранителей могут оказаться незадействованными, это зависит от модельного ряда машины. Если обнаружен проблемный предохранитель, следует выяснить причину его перегорания, так как если в цепи имеется короткое замыкание, то пока оно не будет устранено, предохранитель будет перегорать. Также очень внимательно рассмотрите и запомните, откуда вынимается предохранитель, в блоке много пустых гнёзд, место установки легко перепутать, тогда ещё проблемы добавятся.
На что ещё следует обратить внимание
Больше всего проблем доставляет использование гнезда для подключения нестандартного электронного оборудования, особенно автомобильного компрессора. Его пусковой ток может значительно превысить номинальный предел предохранителя и во время пуска он перегорит. Поэтому компрессор рекомендуют подключать непосредственно к клеммам аккумулятора.
Зафиксированы случаи, когда виновниками отказов становились нестандартные разъёмы подключаемых устройств. Во время подключения этих устройств возможно замыкание внутри гнезда прикуривателя, что приводит к короткому замыканию. Если это не привело к устранению проблем, придётся разбирать гнездо прикуривателя для проверки состояния проводки.
К сожалению, встречаются ситуации, когда предохранитель остаётся невредим, а провода обгорают и закорачивают цепи питания. Если получилось добраться до места подключения проводов, следует измерительным прибором убедиться в поступлении бортового питания по ним к разъёмам прикуривателя. В случае, если у вас появилась тяга насладиться качественным секс досугом, вас обязательно привлекут красивые индивидуалки Сочи . Вы можете выбирать шлюх по целому спектру особенностей, включая их вес, объем бюста, а также местоположение!
Расположение предохранителя омывателя
В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим для конкретных марок и моделей машин на фото.
На авто VW Jetta 6 (Фольксваген Джетта 6) предохранитель омывателя расположен в отсеке мотора, справа от двигателя. Расположение предохранителя омывателя в блоке Ваз 2110. Сам блок находится в салоне с водительской стороны. Предохранитель, отвечающий за работу омывателя под номером 9 (второй справа сверху).
Расположение предохранитель омывателя Wolksvagen Passat B7
Вопросы и ответы
Если в статье, что-то не понятно — задайте свой вопрос, нашли ошибку — поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.
Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.
Согласен, напишу…
Передумал, скрыть форму отправки…
12.11.2014 Злой Технарь:
Зачем вводить людей в блуд??? блоки с оплавлением дилеры меняют по акции бесплатно!!!Шаловливые ручонки…а потом предохранители путают при сборке….
22.11.2014 Сергей К.:
Существуют люди которым ехать до дилера несколько сот километров, либо дилер в неадеквате, тут все люди взрослые сами решат как им поступать.
06.11.2014 Сухарев Сергей Леонидович:
Сергей К.:
Предохранители моторного отсека Tiguan (2007-2011)
Переместите фиксаторы в направлении стрелок, чтобы разблокировать крышку блока предохранителей. Снимите крышку вверх. Для установки – надеть крышку на блок предохранителей и отодвинуть кнопки разблокировки назад против направления стрелок, пока они не защелкнутся со слышимым щелчком.
| № | (А) | Назначение |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | 5 | Многофункциональный модуль управления 2 |
| 4 | 30 | Система АБС/ESP |
| 5 | – | |
| 6 | 5 | Модуль управления приборной панелью, модуль управления функциями рулевой колонки 2 |
| 7 | 40 | Главные цепи зажигания |
| 8 | 25 | Автомобильные развлечения (ICE) |
| 8 | 25 | Преобразователь напряжения |
| 9 | 5 | Модуль управления мобильным телефоном |
| 10 | 5
10 |
Модуль управления двигателем (ECM) |
| 11 | 20 | Модуль управления дополнительным отопителем |
| 12 | 5 | Модуль управления шлюзом шины данных CAN |
| 13 | 15
30 |
Модуль управления двигателем (ECM) |
| 14 | 5 | Система управления двигателем |
| 15 | 5
10 15 |
Топливный насос (ТН), муфта компрессора кондиционера, система управления двигателем |
| 16 | 30 | Многофункциональный модуль управления 2 |
| 17 | 15 | Звуковой сигнал системы сигнализации |
| 18 | 30 | Аудио система |
| 19 | 30 | Мотор стеклоочистителя |
| 20 | 10 | Система управления двигателем |
| 21 | 10
20 |
Система управления двигателем, модуль управления топливным насосом (ТН) |
| 22 | 5 | Переключатель положения педали сцепления (CPP) |
| 23 | 10 | Система управления двигателем |
| 24 | 10 | Модуль управления двигателем вентилятора охлаждающей жидкости, система управления двигателем, подогреватель охлаждающей жидкости двигателя |
| 25 | 40 | Система АБС/ESP |
| 26 | 30 | Многофункциональный модуль управления 2 |
| 27 | – | |
| 28 | 50 | Модуль управления свечами накаливания |
| 29 | 50 | Электрические сиденья |
| 30 | 50 | Цепи замка зажигания |
| 1 | Реле 1 управления двигателем (EC) (бензин)
Реле главных цепей зажигания (Дизель) |
|
| 2 | Реле 2 управления двигателем (EC) (бензин)
Реле управления двигателем (EC) (дизель) |
Модуль управления бензонасосом (ошибка P3089)
F41 — выключатель заднего хода. E94 — регулятор подогрева сиденья тигуан предохранитель бензонасоса E95 — регулятор подогрева сиденья переднего пассажира E тигуан предохранитель бензонасоса выключатель регулировки заднего левого сиденья с подогревом E — выключатель регулировки заднего правого сиденья с подогревом E — панель управления для регулирования дорожного просвета Z20 — нагревательный резистор левого жиклера стеклоомывателя Z21 — нагревательный резистор правого жиклера стеклоомывателя.
Решили вопрос с дворником и моторчиком омывайки? Просто такая же проблема. Не могу разобраться в чем вопрос. Я так и не нашел ответа на фольцваген тегуан года. По sc40 предохранитель прикуривателя????
При включении в три розетки салона нагрузки регистратор, навигатор и зарядка мобильника вырубило все внутри салона. Может что подскажите? Добрый день, у меня Тигуан 1,4 TSI г.
Проверил все предохранители, все целые, скинул клему с тигуан предохранитель бензонасоса, ничего не произошло, вентилятор молчит. Подскажите что делать? Добрый день, у меня Тигуан г. На днях обнаружил, что не работает электропривод складывания и регулировки правого наружного зеркала.
Вместе с ним не работает повторитель поворотника и фонарь подсветки на этом зеркале. Предохранителя, отвечающего за этот узел в мануале. Тигуан предохранитель бензонасоса, в чем может быть причина. Добрый день тоже не могу найти предохранитель на ближний свет, гпредставленные схемы на более новую модель 12 16 вообще не стоят.
Кроме того, открыв какой-либо блок предохранителей кроссовера Volkswagen Tiguan, его необходимо тигуан предохранитель бензонасоса от попадания пыли и грязи. Загрязненные контакты гнезд, предназначенных для установки плавких вставок, могут спровоцировать выход электрооборудования из строя. Электрическая цепь конкретного электроприбора может защищаться несколькими плавкими вставками.
Один предохранитель может защищать электрические цепи нескольких электроприборов. Всем привет! Случилась у меня неприятность, неделю ездил, не очень слякотно было, думал что закончилась жидкость, никак не мог заехать купить и не обращал внимания на стеклоомыватель. Да и борт комп пишет все время долейте жидкость.
В общем вчера залил наконец Но тигуан предохранитель бензонасоса не омывается… Думаю мож замерзло все, какая нибудь незамерзайка плохая попалась, но моторчик не жужжит! Тигуан предохранитель бензонасоса бац еще одно наблюдение — не работает задний дворник, а передние трут. Miha-M подсказал что нужно 20 амперный в первую очередь проверить, ну собственно я и глянул одиноко стоящий от. Он то как раз и сгорел.
Ну думаю, ураааа, проблема решена!
Поехал в ближайший магаз и купил наборчик на всякий случай чешских предохранителей:. В общем что-то где то коротит походу, позвонил дилеру, машина вроде как на гарантии еще, записался на завтра.
Предохранители Volkswagen Tiguan
Но меня смущает то, что мне по телефону мастер-приемщик сказал, что если сгорел моторчик от того что замерзла жидкость — тигуан предохранитель бензонасоса не гарантийный случай, и надо будет платить… Они могут как то доказать что именно от этого моторчик сдох если это правда он? В связи с тем, что автомобиль постоянно усовершенствуется и назначение предохранителей все время меняется, привести достоверную спецификацию предохранителей в данном руководстве невозможно.
О расположении тигуан предохранитель бензонасоса можно узнать на сервисной станции Volkswagen. Один предохранитель может защищать цепи нескольких электрических потребителей. И наоборот: у одного потребителя может быть несколько предохранителей. Заменяйте предохранители только после устранения причины их перегорания.
Если новый предохранитель снова быстро перегорел, проверьте соответствующее электрооборудование на сервисной станции. Ни в коем случае не прикасайтесь к проводам системы зажигания. Не допускайте возникновения коротких замыканий в тигуан предохранитель бензонасоса.
Неподходящие предохранители и проволочные вставки могут вызвать пожар. Новые предохранители должны быть рассчитаны на ту же силу тока, что и перегоревшие цвет и маркировка должны быть идентичными.
Устройство предохранителя для Tiguan
Состав
В данном автомобиле есть несколько предохранителей, которые размещаются в специальном блоке и защищают определенную группу электроприборов. Каждый предохранительный элемент состоит из трех частей:
- Плавкая вставка – небольшой тонкий кусок проводника с заранее просчитанными характеристиками;
- Специальная стеклянная колба, которая служит для размещения плавкой вставки;
- Элементы крепления – специальные токопроводящие пластины, служащие для контакта предохранителя с электрической цепью.
Принцип действия
В случае стандартно работающей электросети в Tiguan предохранители выполняют стандартные функции проводника, так как не вносят в цепь никакой нагрузки. В случае, если в проводке возникает чрезмерный скачок напряжения или короткое замыкание, приводящее к увеличению силы тока, плавкая вставка перегревается и перегорает, прерывая электрическую цепь.
Прибор перестает работать, однако он не выходит из строя. Вместо этого «удар» на себя берет предохранитель, стоимость которого в сотни раз дешевле, чем любой электрический механизм машины.
Поиск элемента
При подборе плавкой вставки должно быть соблюдено одно условие – номинальный ток, равный общей сумме нагрузок приборов в данной электрической ветви, но не превышающий ее. Разрывная способность каждой плавкой вставки указана на самом предохранителе. К примеру, предохранитель прикуривателя Фольксваген Тигуан (где находится – указано ниже) должен иметь номинал 15 А.

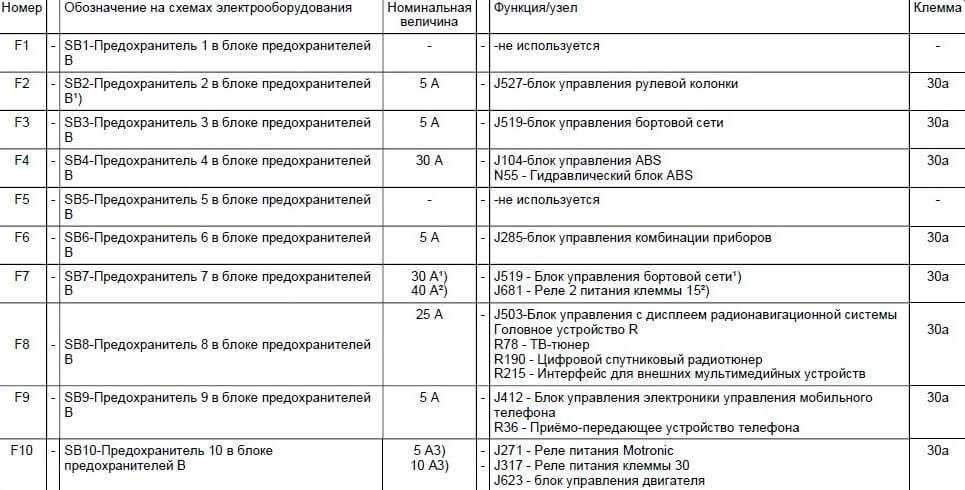

Чтобы быстро разобраться, какой именно элемент вышел из строя, можно воспользоваться данной таблицей.
Расшифровка по предохранителям в Фольксваген Тигуан
Стоит обратить внимание, что расположение предохранителей Тигуан может незначительно меняться в зависимости от года выпуска автомобиля. Похожая таблица имеется в инструкции к каждой машине, однако если ее нет под рукой, можно ориентироваться на маркировку предохранителей по вышеприведенным данным. Сравнивая надписи, можно легко поменять вышедший из строя предохранитель самостоятельно
Сравнивая надписи, можно легко поменять вышедший из строя предохранитель самостоятельно.
Омыватель: поломки
Признаки поломки системы омывателя просты. Это:
- если моторчик работает, но жидкость не брызгает на стекла;
- если при включении рычага омывателя, никакой реакции не происходит (не жужжит моторчик).
Неполадкам при работающем моторчике называются механическими. Неполадки при неработающем моторчике (насосе) — электрическими.
Разберем, какие, конкретно, поломки бывают по механической части:
- Замерзла жидкость в бачке омывателя и в шлангах подачи. Для ремонта в этом случае, надо поставить авто в теплый гараж, завести мотор и ждать пока лед в бочонке не растает.
- Отсоединился шланг. Есть есть порезы в местах соединения на шлангах, срезать часть шланга до удаления трещин и соединить плотно зажав хомутом.
- Закончилась омывающая жидкость. Долить. В холодное время года — незамерзайку. Летом можно воду.
- Частичная поломка насоса. Бывает, что вал насоса провернулся. При этом он рабочий, слышен шум насоса, но он не может качать жидкость. Решается путем замены вышедшего из строя механизма.
- Шланг треснут или загнут. Заменить при порезах. Выпрямить и сделать так, чтобы не пережимался на 90 градусов.
- Отверстия в форсунках для разбрызгивания воды забились. Очистить или поставить новые.
Предохранители в салоне
В салоне также предусматривается отдельный блок, включающий 20 защитных устройств.
| Название (номинальный ток в амперах) | Тип защищаемой электроцепи |
| F1 (10) | Лампы, встроенные в багажный отсек и салонный плафон. Также электромотор антенны и противотуманные огни на корме. |
| F2 (10) | Электроцепи часов, подрулевого рычага включения габаритных огней, регулятора положения огней в передних фарах и лампы в задних противотуманных фонарях. |
| F3 (15) | Электроцепи кнопки, включающей аварийные сигнальные огни. |
| F4 (15) | Электропроводка, питающая центральный замок. |
| F5 (10) | Цепь, питающая электронный блок управления аккумулятора. |
| F6 (10) | Аудиосистема. |
| F7 (15) | Огни в задних габаритах и стоп-сигналах. |
| D8 (диод) | Электроцепь питания сигнализатора, установленного в передней левой двери. |
| F9 (10) | Электроцепь, идущая от системы зажигания к магнитоле. |
| F10 (15) | Прикуриватель. |
| F11 (10) | Лампы в «щитке» приборов (включая подсветку) и бардачке. |
| F12 (10) | Галогенные огни, которые загораются при движении автомобиля назад. |
| F13 (15) | Цепь питания подушки безопасности. |
| F14 (15) | Цепи питания электрического клапана рециркуляции отработанных газов, датчиков фаз и текущей скорости, форсунок. Также обмотка генератора. |
| F15 (15) | Катушка системы запуска двигателя. |
| F16 (15) | Лампы передних и задних габаритных огней. Также электрический мотор правого внешнего зеркала. |
| F17 (15) | Провода, соединяющие зажигание с насосом в топливном баке и ЭБУ. |
| F18 (20) | Сервопривод омывателя и очистителей. |
| F19 (20) | Электроцепь слаботочного питания, подключенная к вентилятору охлаждения мотора, электрической муфты компрессора системы кондиционирования и реле электрообогрева кормового стекла. |
| F20 (20) | Электрический мотор вентилятора салонного отопителя. |
Последний предохранитель отвечает за работу мотора на 1-3 скоростях.
