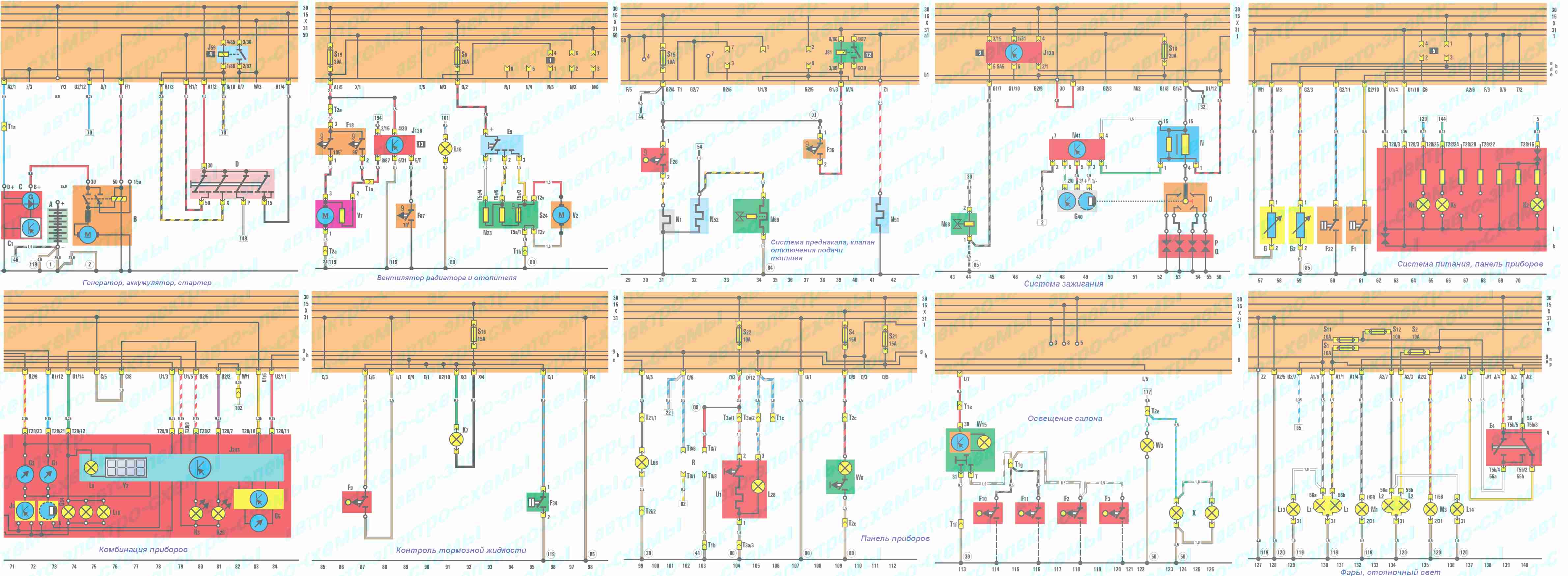

Электрическая схема автомобиля фольксваген транспортёр

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

Система охлаждения

Примечание:

• Когда двигатель прогрет, система охлаждения находится под давлением. Если необходимо, сбросить давление перед началом выполнения ремонтных работ.
• Шланги закреплены пружинными зажимами. В случае ремонта необходимо использовать только пружинные зажимы.
• Для установки пружинных зажимов рекомендуется использовать специальные щипцы V.A.G 1921.

1. Расширительный бачок.
2. Радиатор (а=верх; b=низ).
3. Водяной насос для циркуляции охлаждающей жидкости (V51).
4. Сливной вентиль (момент затяжки: 10 Н·м).
5. Термостат.
6. Водяной насос.
7. Масляный радиатор.
8. Блок цилиндров.
9. Головка блока цилиндров.
10. Электромагнитный клапан (только автомобили с опциональным оборудованием).
11. Клапан отопителя.
12. Дополнительный отопитель (только автомобили с опциональным оборудованием).
13. Теплообменник отопителя.
14. Теплообменник дополнительного отопителя (только автомобили с опциональным оборудованием).
15. Соединительная часть.

Слив и заправка системы охлаждения

Примечание:

Необходимые специальные инструменты и приспособления:

Щипцы для пружинных зажимов V.A.G 1921.

Слив

1. Снять крышку с расширительного бачка системы охлаждения.

2. Снять изолирующую полку.

3. Слить охлаждающую жидкость.

Также можно сливать охлаждающую жидкость через сливную пробку -1- и шланг -2- или через соединение термостата -3-.

Заправка

Примечание:

• Система охлаждения заправлена всесезонной смесью воды, антифриза и антикоррозийной присадки G 11. G 11 и присадки к охлаждающей жидкости, маркируемые как «в соответствии с TL VW 774 C», предотвращают замерзание и коррозию, а также формирование накипи, повышают температуру кипения охлаждающей жидкости. В результате повышения температуры кипения, повышается эффективность охлаждающей жидкости при работе двигателя при высоких нагрузках, особенно в условиях тропического климата.
• Если радиатор, теплообменник, головка блока цилиндров или прокладка головки блока цилиндров подлежат замене, не использовать старую охлаждающую жидкость повторно.

Рекомендуемые пропорции охлаждающей жидкости:

Расположение блоков

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Описание

p, blockquote 6,0,0,0,0 —>

1	Блок управления кондиционером 1 – с автоматическим управлением температурой — в панели управления отопителем, передний
2	Блок управления кондиционером 2 — с автоматическим управлением температурой — в панели управления отопителем, задний — центральная стойка
3	Блок управления вентилятором испарителя (кондиционер) — с задним кондиционером — за правой задней отделочной панелью
4	Блок управления электродвигателем вентилятора кондиционера /отопителя 1 — с автоматическим управлением температурой- передний — блок вентилятора
5	Блок управления электродвигателем вентилятора кондиционера /отопителя 2- с автоматическим управлением температурой — задний- днище кузова, в центре
6	Усилитель сигнала антенны — за панелью приборов, со стороны пассажира
7	Резистор генератора- около дополнительных реле — CV/AUF, с генератором 150А/ АКПП /автоматическим управлением температурой — за центральной частью приборной панели
8	Дополнительная аккумуляторная батарея — под сиденьем водителя
9	Аккумуляторная батарея
10	Блок управления сигналом центрального замка — за приборной панелью
11	Блок управления системы поддержания скорости (с электродвигателем привода дроссельной заслонки) — функции управления системой поддержания скорости выполняет электронный блок управления двигателем
12	Электронный блок управления системой поддержания скорости (без электродвигателя привода дроссельной заслонки) — за приборной панелью, со стороны пассажира
13	Диагностический разъем (DLC) — приборная панель, со стороны водителя
14	Блок диагностики — 05/99 (кроме AAC/ABL /AET/AES /AJA) — в комбинации приборов
15	Реле электродвигателя вентилятора системы охлаждения — за левой фарой
16	Резистор 1/2 электродвигателя вентилятора системы охлаждения — за левой фарой
17	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — D3W/ B4W/D4W) — в отопителе — днище кузова, в центре
18	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — B7W/D7W) — за приборной панелью, со стороны пассажира
19	Зуммер предупреждения об аварийном давлении моторного масла — в блоке управления комбинацией приборов
21	Блок предохранителей /реле, приборная панель 1
22	Блок предохранителей /реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели
23	Блок предохранителей /реле, приборная панель 3 — над блоком предохранителей /реле приборной панели 1
24	Блок предохранителей /реле, приборная панель 4 — за приборной панелью, в центре
25	Блок предохранителей /реле, сиденье водителя — под сиденьем
26	Блок предохранителей /реле, моторный отсек — на аккумуляторной батарее
27	Дополнительный предохранитель (5А/7,5А/ 10А) — в задней части блока аудиосистемы
28	Дополнительный предохранитель (10А) — в задней части блока управления навигационной системой
29	Зуммер предупреждения о не выключенных фарах- в блоке управления комбинацией приборов
30	Резистор электродвигателя вентилятора отопителя- ручное управление температурой- блок вентилятора, передний
31	Звуковой сигнал 1/2 — за передним бампером
32	Блок управления иммобилайзером — за комбинацией приборов
33	Кольцевая антенна иммобилайзера — возле замка зажигания
34	Реле указателей поворота, реле аварийной сигнализации — в выключателе аварийной сигнализации
35	Блок управления комбинацией приборов /цифровой многофункциональный дисплей — в комбинации приборов
36	Датчик температуры наружного воздуха — за передним бампером
37	Блок управления подогревом сиденья водителя — в выключателе подогрева сиденья
38	Блок управления подогревом сиденья пассажира — в выключателе подогрева сиденья
39	Блок управления системы SRS — под панелью приборов, в центре
40	Блок управления электроприводом люка
41	Блок управления тематикой — в дисплее навигационной системы
42	Блок управления интерфей сом телефона — за комбинацией приборов
43	Электронный блок управления КПП — около блока управления двигателем
44	Датчик скорости автомобиля — КПП

Ремонт, замена генератора

При полном выходе из строя генератора или значительном ухудшении его функционирования потребуется его замена.

Рассмотрим пошаговую инструкцию по снятию и установке генератора T4.

Для начала ознакомимся со схемой подключения приводов генератора VW T4, она приведена на рисунке выше для модификаций с 4-цилиндровым силовым агрегатом в комплектации с кондиционером и рулевым гидроусилителем.

Порядок действий:

• отсоединяем минусовую клемму АКБ (операция обязательная, но не без последствий, память ЭБУ и автомагнитолы энергозависимая и будет стёрта, поэтому запомнимте код подключения автомагнитолы, без него она работать не будет);
• снимите защитный кожух генератора, отсоедините оба провода, толстый и тонкий;
• ослабьте винты крепления генератора на кронштейне (на несколько оборотов, минимум 2);
• ослабьте натяжной ролик и снимите ремень (см. раздел выше);
• на модификациях без натяжного ролика для снятия ремня необходимо сдвигать монтировкой сам генератор;
• теперь можно открутить винты крепления полностью и снять генератор для проверки его состояния, ремонта или замены;
• установка генератора производится в обратном порядке, сначала прикручиваем его к кронштейну, но без затяжки винтов;
• устанавливаем на место натяжной винт;
• надеваем ремень, как описано в предыдущем разделе;
• затягиваем винты крепления генератора (для авто, произведённых до 09.92 с моментом 35 Нм, с 10.92 – с моментом 25 Нм);
• подсоединяем провода;
• надеваем минусовую клемму аккумуляторной батареи;
• выставляем правильное время на часах;
• водим противоугонный код в автомагнитолу.

На автомобилях Volkswagen Transporter T4, в зависимости от комплектации, устанавливаются генераторы Bosh или Valeo. Порядок их демонтажа одинаков, а вот расположение регулятора напряжения со щёткодержателем – разное.

Ремонт своими руками генератора Volkswagen Т4 вряд ли возможен, особенно если имеет место обрыв или КЗ обмоток, а вот замена изношенных щёток – операция вполне выполнима, причём даже без демонтажа самого генератора,

Снятие производится в следующем порядке:

• отсоединяем минусовую клемму АКБ (помня, что при этом обнуляется память ЭБУ с записанными значениями пробега, а также настройки автомагнитолы);
• отвинчиваем два винта крепления регулятора напряжения и аккуратно извлекаем его;
• проверяем остаточную длину графитовых щёток. Если она менее 5 мм, их нужно заменить, для чего паяльником отпаиваем питающие провода;
• вынимаем щётки, проверяем износ коллектора. Если требуется, выполняем его проточку и шлифовку;
• оцениваем состояние пружин, при необходимости тоже меняем, зачищаем контакты, если они загрязнены.

Замена щеток генератора Т4:

устанавливаем в щёткодержатель новые щётки, убеждаемся, что они ходят свободно, при необходимости устраняем причины ухудшения перемещений щёток;
соблюдая осторожность, припаиваем провода к выводам щёток, следя, чтобы припой попадал только на контактную группу. Если припоя на провода попадёт слишком много, то они станут жёсткими и щётки проработают немного;
изоляция проводов должна быть как можно ближе к контактам, а само место пайки желательно залить герметиком;
устанавливаем на штатное место регулятор, прикручиваем его;
подсоединяем снятую клемму батареи;. снова выполняем настройку времени на часах и вводим в автомагнитолу противоугонный код.

Что касается вышедшего из строя регулятора, то его замену можно осуществить по приведённому выше алгоритму

снова выполняем настройку времени на часах и вводим в автомагнитолу противоугонный код.. Что касается вышедшего из строя регулятора, то его замену можно осуществить по приведённому выше алгоритму

А вот с нерабочим диодным мостом придётся повозиться, без демонтажа генератора здесь не обойтись, и лучше отдать его для диагностики специалистам, особенно если вы не сильны по электрической части

Что касается вышедшего из строя регулятора, то его замену можно осуществить по приведённому выше алгоритму. А вот с нерабочим диодным мостом придётся повозиться, без демонтажа генератора здесь не обойтись, и лучше отдать его для диагностики специалистам, особенно если вы не сильны по электрической части.

Общая документация по автомобилю

Автомобиль Transporter модели 2004 года (rus.)

Конструкция и описание модели. Пособие по программе самообразования. Краткая характеристика, Кузов, Безопасность пассажиров, Двигатели, Трансмиссия, Ходовая часть, Электрооборудование, Отопление и кондиционирование, Техническое обслуживание.

Volkswagen T5 2010 модельного года (rus.)

Кемпер Volkswagen California 2004 (rus.)

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Реле на свет VW T-4 — DRIVE2

Как извесно на автомобилях у которых отсутствуют реле света, свет фар оставляет желать лучшего потому что при номинальном напряжении в бортсети автомобиля около 14в, к фарам доходит плюс минус на 1в меньше. Иногда просадка может достигать и больше одного вольта. Особенно это проявляется на старых машинах где проводка, контакты и переключатели уже устали пропускать через себя напряжение. Вот именно на них и происходит падение напряжения. Но не все потеряно, можно поставить реле в цепь питания ламп. На моем т-4 разница напряжения на аккумуляторе и фарах была 1.2в. После установки реле разница составила 0.1 в. Свет стал намного лучше.Вот небольшой отчетик.Сначала схемка

Снимаем кожух подрулевых переключателей и слевой стороны видим разьем

Снимаем акуратно изоленту и в пучке проводов находим толстый красный провод идущий к замку зажигания, это будет +

Дальше в этом же пучке находим коричневый, Это будет масса он-же минус

Дальше находим желтый провод идущий от разьема в первом фото он отвечает за ближний свет. Разрезаем его и подключаем провод который уходит к блоку предохранителей к 30 контакту реле

Второй конец желтого провода который идет к подрулевому разьему подключаем к 86 контакту реле

Также поступаем с проводом дальнего света он белого цвета

Проверяем работоспособность и если все работает то обматываем изолентой

и радуемся хорошему свету.

Общая документация по автомобилю

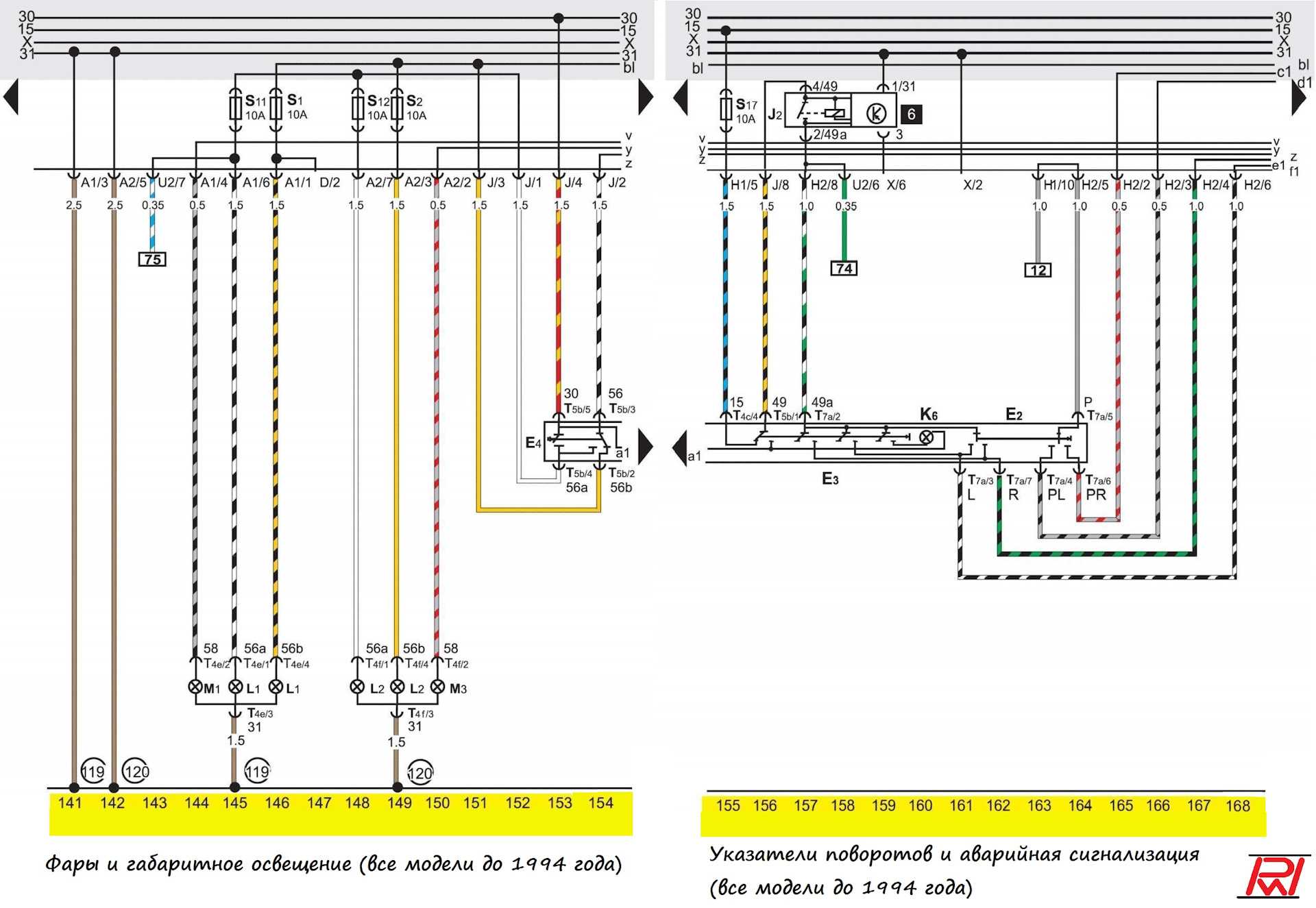

Плюсовое соединение -1 — в жгуте плафонов R7. Для того, чтобы можно было прочитать электросхему, требуется знание обозначения прибора на схеме и, кроме того, надо знать обозначение важнейших выключателей.

Тонкие штрихи на поле ясно обозначают, какие цепи внутри релейной платы переключаются друг с другом.

При необходимости найти неисправность в электросистеме или установить дополнительный прибор, не обойтись без электросхемы, на которой обозначены все направления течения тока и кабельные соединения. В цепи могут быть включены выключатели реле, предохранители, измерительные приборы, электродвигатели или другие приборы. Точка присоединения к массе в жгуте задней фары Схема системы регулировки фар Е4.

Лампа подсветки зеркала кресла пасссажира Лампа и выключатель освещения ящичка для мелких вещей Для правильного подсоединения этих приборов их контакты имеют соответствующее обозначение.

Nav view search

Концевой выключатель задней двери Т1е. Двигатель насоса охлаждающей жидкости W6. В цепи могут быть включены выключатели реле, предохранители, измерительные приборы, электродвигатели или другие приборы.

Одноконтактный разъем около габаритного огня справа W. Лампа габаритного огня, правая

FakeHeader

Вентилятор системы охлаждения V Поэтому кабель массы — аккумуляторной батареи соединен с кузовом.

На релейной плате имеется постоянное соединение с массой клемма Двухконтактный разъем около аккумулятора Т8. Одноконтактный разъем в задней части релейной платы T1h. Фольксваген транспортер схема предохранителей

https://youtube.com/watch?v=Uy9pV72-GO4

Источник

💡 Видео 🌟

блок предохранителей vwt4Скачать

Разбор автомобиля фольксваген т4. Блок предохранителей.Скачать

Значение реле в блоке предохранителей в Пассате б3.Скачать

Электронные блоки управления, предохранители, реле Volkswagen Transporter T5 с описанием и схемамиСкачать

реле Фольксваген транспортер т4 реле 701919506Скачать

Фольксваген Т4 замена реле свечей накала на выносное и установка кнопки.Скачать

#VW_Т4 Про предохранитель свечей накала VW t4Скачать

РЕЛЕ НАКАЛА СВЕЧЕЙ | НАШЛИ ВЫХОД ИЗ ПОЛОЖЕНИЯ | VOLKSWAGEN T4 || Скачать

142. VW T4. Реле свечей накала.Скачать

Транспорт Т4 2.4 AAB.Электросхема ,как понять что куда.Скачать

про реле дворников VW T4Скачать

Два дня искал коварную неисправность! VW T4 не заводитсяСкачать

Подогрев свечей накаливания в т4 Еще раз о важном перед зимойСкачать

Реле поворотов | Volkswagen T4Скачать

Реле 175 (j226) VW T4Скачать

как разбирается блок реле и предохранителейСкачать

Расположение блоков

p, blockquote 6,0,0,0,0 —>

1	Блок управления кондиционером 1 – с автоматическим управлением температурой — в панели управления отопителем, передний
2	Блок управления кондиционером 2 — с автоматическим управлением температурой — в панели управления отопителем, задний — центральная стойка
3	Блок управления вентилятором испарителя (кондиционер) — с задним кондиционером — за правой задней отделочной панелью
4	Блок управления электродвигателем вентилятора кондиционера /отопителя 1 — с автоматическим управлением температурой- передний — блок вентилятора
5	Блок управления электродвигателем вентилятора кондиционера /отопителя 2- с автоматическим управлением температурой — задний- днище кузова, в центре
6	Усилитель сигнала антенны — за панелью приборов, со стороны пассажира
7	Резистор генератора- около дополнительных реле — CV/AUF, с генератором 150А/ АКПП /автоматическим управлением температурой — за центральной частью приборной панели
8	Дополнительная аккумуляторная батарея — под сиденьем водителя
9	Аккумуляторная батарея
10	Блок управления сигналом центрального замка — за приборной панелью
11	Блок управления системы поддержания скорости (с электродвигателем привода дроссельной заслонки) — функции управления системой поддержания скорости выполняет электронный блок управления двигателем
12	Электронный блок управления системой поддержания скорости (без электродвигателя привода дроссельной заслонки) — за приборной панелью, со стороны пассажира
13	Диагностический разъем (DLC) — приборная панель, со стороны водителя
14	Блок диагностики — 05/99 (кроме AAC/ABL /AET/AES /AJA) — в комбинации приборов
15	Реле электродвигателя вентилятора системы охлаждения — за левой фарой
16	Резистор 1/2 электродвигателя вентилятора системы охлаждения — за левой фарой
17	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — D3W/ B4W/D4W) — в отопителе — днище кузова, в центре
18	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — B7W/D7W) — за приборной панелью, со стороны пассажира
19	Зуммер предупреждения об аварийном давлении моторного масла — в блоке управления комбинацией приборов
21	Блок предохранителей /реле, приборная панель 1
22	Блок предохранителей /реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели
23	Блок предохранителей /реле, приборная панель 3 — над блоком предохранителей /реле приборной панели 1
24	Блок предохранителей /реле, приборная панель 4 — за приборной панелью, в центре
25	Блок предохранителей /реле, сиденье водителя — под сиденьем
26	Блок предохранителей /реле, моторный отсек — на аккумуляторной батарее
27	Дополнительный предохранитель (5А/7,5А/ 10А) — в задней части блока аудиосистемы
28	Дополнительный предохранитель (10А) — в задней части блока управления навигационной системой
29	Зуммер предупреждения о не выключенных фарах- в блоке управления комбинацией приборов
30	Резистор электродвигателя вентилятора отопителя- ручное управление температурой- блок вентилятора, передний
31	Звуковой сигнал 1/2 — за передним бампером
32	Блок управления иммобилайзером — за комбинацией приборов
33	Кольцевая антенна иммобилайзера — возле замка зажигания
34	Реле указателей поворота, реле аварийной сигнализации — в выключателе аварийной сигнализации
35	Блок управления комбинацией приборов /цифровой многофункциональный дисплей — в комбинации приборов
36	Датчик температуры наружного воздуха — за передним бампером
37	Блок управления подогревом сиденья водителя — в выключателе подогрева сиденья
38	Блок управления подогревом сиденья пассажира — в выключателе подогрева сиденья
39	Блок управления системы SRS — под панелью приборов, в центре
40	Блок управления электроприводом люка
41	Блок управления тематикой — в дисплее навигационной системы
42	Блок управления интерфей сом телефона — за комбинацией приборов
43	Электронный блок управления КПП — около блока управления двигателем
44	Датчик скорости автомобиля — КПП

Блок в салоне

Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя, за ящиком для мелочей.

Основной блок

Назначение реле

p, blockquote 13,0,0,0,0 —>

1. (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
2. (174) Реле очистителя/омывателя заднего стекла
3. (30/109) Реле системы управления двигателем
4. (18) Реле 1 вспомогательных цепей зажигания
5. Резерв
6. (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
7. (95) Реле насоса омывателя фар
8. (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
9. (36) Зуммер предупреждения о не выключенных фарах
10. (53) Реле противотуманных фар
11. (53) Реле звукового сигнала
12. (167) Реле топливного насоса

Расшифровка предохранителей

p, blockquote 14,0,0,0,0 —>

1	10А Левая фара — ближний свет, корректор фар
2	10А Правая фара — ближний свет, корректор фар
3	10А Лампы подсветки номерного знака
4	15А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование
5	15А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01)
6	30А Система кондиционирования, электродвигатель вентилятора отопителя
7	10А Лампы переднего правого габарита /заднего правого габарита
8	10А Лампы переднего левого габарита /заднего левого габарита
9	20А Обогрев заднего стекла, обогрев наружного зеркала
10	15А Противотуманные фары, противотуманные фонари
11	10А левая фара-дальний свет
12	10А Правая фара-дальний свет
13	10А Звуковой сигнал
14	10А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода
15	10А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля
16	15А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов
17	10А Дополнительный отопитель
18	20А Система управления двигателем, топливный насос
19	10А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости
20	10А Стоп-сигналы
21	15А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система
22	10А Предохранитель прикуривателя, магнитола

Дополнительный блок предохранителей

Он находится под основным блоком.

Обозначение

p, blockquote 18,0,0,0,0 —>

1	15А Разъем питания дополнительного оборудования
2	15А Разъем электрооборудования прицепа
3	10А Опознавательный плафон на крыше
4	20А Дополнительный отопитель (АС V/AH Y/A J T/AU F)
5	10А Антиблокировочная система тормозов(ABS)
6	ЗА Телефон
7	15А Такси
8	10А Вентилятор на крыше
9	15А Аудиосистема, комбинация приборов
10	15А Центральный замок
11	15А Подогреватель сидений
12	30А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
13	ЗА Телефон (ACV/AH Y/AJT/AU F)
14	30А Система кондиционирования — ручное автоматическое управление температурой
15	20А Дополнительный отопитель

Дополнительный блок реле 1

Расположен в верней части основного блока.

p, blockquote 22,0,0,0,0 —>

1	(53) Реле насоса охлаждающей жидкости
2	(125) Реле системы управления частотой вращения холостого хода (АМ)
3	(137) Блок управления свечами накаливания (ABL)
4	(53) Реле 2 вспомогательных цепей зажигания (некоторые модели)
5	(53) Реле 2 вспомогательных цепей зажигания (AES, с кондиционером)
F1	(30) Предохранитель цепи стеклоподъемников
F2	(15) Блок управления двигателем
F3	(15) Исполнительный механизм

Дополнительный блок реле 2

Он находится за приборной панелью в центре.

Обозначение

p, blockquote 26,0,0,0,0 —>

1	(106) Реле дополнительного отопителя
2	Переключающее реле динамика аудиосистемы /телефона
3	(53) Реле электродвигателя вентилятора отопителя — задний (теплый воздух)
4	(114) Реле электродвигателя вентилятора отопителя-автоматическое управление температурой
5	(152) Реле клапана охлаждающей жидкости радиатора отопителя (задний отопитель)
6	(38) Реле привода переключения забора воздуха(кондиционер /отопитель)
7	(53) Реле генератора (AES, с генератором 150А)
8	(53) Реле генератора (ACV/AUF, с генератором 150А/АКПП /автоматическим управлением температурой)
9	(175) Реле выключателя запрещения запуска /реле фонарей заднего хода
10	(87) Блок управления подключением ступиц колес

Схема предохранителей и реле на Volkswagen Transporter T4

Диаграммы, на которых указаны условные обозначения и номиналы предохранителей, находятся на нижних сторонах крышек монтажных коробов. В салоне на основной плате в кабине стоят перемычки, обеспечивающие защиту следующих устройств:

• прикуривателя;
• ближнего и дальнего света;
• магнитолы;
• корректора фар;
• плафона освещения в салоне;
• подсветки площадки с государственным номером;
• стоп-сигналов;
• омывателя заднего стекла;
• топливного насоса;
• кондиционера;
• нагнетателя отопителя;
• подсветки бардачка;
• габаритов;
• АБС;
• противотуманок;
• звукового сигнала;
• иммобилайзера;
• указателей поворота;
• центрального замка;
• дворников на лобовом и заднем стекле;
• обогрева наружных зеркал и т.д.

Рядом находится группа реле, подающих напряжение к таким электроприборам:

• клаксону;
• сигнализатору невыключенных фар;
• дублерам поворотников на крыше;
• ПТФ;
• насосу подачи бензина;
• омывателям фар и стекол;
• вспомогательным цепям зажигания.

На дополнительной плате можно увидеть плавкие вставки, подсоединенные к такому электрооборудованию:

• аудиосистеме;
• антиобледенителю стекол и наружных зеркал;
• зарядке телефона;
• приточному вентилятору;
• прицепу;
• подогреву сидений;
• дополнительной печке и др.

В 1-м блоке реле стоят коммутаторы, обеспечивающие правильный порядок включения следующих устройств:

• стеклоподъемников;
• свечей накала;
• насоса системы охлаждения;
• исполнительного механизма.

Во 2-м модуле имеются переключатели, относящиеся к такому электрооборудованию:

• генератору;
• динамикам магнитолы;
• фонарям заднего хода;
• вентилятору отопителя;
• клапану ОЖ в радиаторе и др.

В моторном отсеке имеются силовые плавкие вставки для следующих потребителей:

• АБС;
• ЕСП;
• свечей накаливания;
• генератора;
• крыльчатки обдува радиатора.

Распиновку реле и перемычек можно посмотреть на фото ниже.

Предохранители в моторном отсеке.

Предохранитель прикуривателя

Чаще остальных выходит из строя вставка, отвечающая за прикуриватель. Это происходит из-за подключения мощного дополнительного оборудования. Среди других причин встречаются такие:

• короткое замыкание из-за нарушения изоляции или образования конденсата;
• окисление или неплотное прилегание контактов;
• повышение напряжения;
• неисправность подсоединяемых приборов;
• установка восстановленной или бракованной вставки.

Перед началом работ нужно принять меры собственной безопасности:

1. Остановить машину на ровном участке дороги.
2. Включить парковочный тормоз.
3. Подсунуть под колеса противооткатные буксы.
4. Обесточить бортовую сеть.
5. Вынуть ключ из замка зажигания.
6. Снять провода с клемм АКБ.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок в салоне

Внутри автомобиля смонтированы практически все вставки и предохранители. Здесь имеется разбивка на 4 части для уменьшения габаритов блока и упрощения его конструкции.

Основной блок

Монтажник смонтирован в ногах водителя для доступу к нему следует вскрыть специальную панель. За ней покажутся сами предохранители и реле. При обслуживании автомобиля возможно придется демонтировать модуль. Некоторые вставки устанавливаются на тыльной стороне устройства.

Дополнительный блок предохранителей

Вспомогательные отсеки устанавливаются сверху и снизу основного модуля. Это позволяет значительно облегчить и ускорить выполнение ремонтных работ. Здесь устанавливаются преимущественно элементы, отвечающие за вспомогательное электрооборудование.

Доп-блок реле 1, 2

Смонтированы в удаленных местах. Реле устанавливаются в приборной доске, строго по центру. Для доступа к устройству следует вскрыть крышку монтажника.

Второй вспомогательный модуль расположен под сидением водителя. Здесь находятся основные защитные элементы силовых цепей и энергоемкого оборудования.

Завоздушенность магистрали системы охлаждения

Как правило любая утечка ОЖ сопровождается замещением жидкости воздухом (элементарные законы физики). Если патрубки и магистраль системы охлаждения находятся в удовлетворительном состоянии, воздух достаточно быстро выгоняется в расширительный бачок, что сопровождается падением уровня антифриза. Но в случае сильного загрязнения компонентов СО воздух может скапливаться в образовавшихся искусственных кавернах, препятствуя нормальной циркуляции жидкости. Как результат – недостаточная производительность штатного обогревателя, а в самых запущенных случаях печка Transporter Т4 не работает вообще.

Самый верный способ избавления от завоздушенности заключается в поднятии передка автомобиля (раструб расширительного бачка должен оказаться выше любых других компонентов системы охлаждения). При открытом бачке заводим мотор (он должен быть уже прогретым) и минут 5-10 гоняем его, время от времени перегазовывая. При относительно большом уклоне воздух должен обязательно уйти.

Заключение

Годы летят, и фургон, несмотря на былую солидность, сегодня уже не так безупречен и может часто ломаться. После покупки, так или иначе, все равно что-то да придется ремонтировать. Цены на подержанные экземпляры колеблются в пределах от 200 до 600 тыс. рублей. Как правило, большинство из них уже находятся на грани истощения.

Что полезного есть в Volkswagen T4? Огромный багажник, эргономичный интерьер, экономичные дизельные двигатели и сравнительно богатое оснащение топ-версий. Самое большое достоинство хорошая доступность к широкому ассортименту запасных частей и множество вариантов кузова.
