Предохранители фольксваген туран (1t),

Предохранители и реле в VW Touran 2007 дизель: назначение и описание

В рамках данной статьи я хотел бы поделиться с вами информацией о предохранителях и реле в дизельном автомобиле Volkswagen Touran 2007 года выпуска. Проанализируем, какое назначение имеют эти компоненты, а также рассмотрим их особенности.

Предохранители

Предохранители выполняют важную функцию в электросистеме автомобиля. Они предназначены для защиты электрических систем и компонентов автомобиля от перегрузок и короткого замыкания, что препятствует возгоранию и повреждению дорогостоящих элементов.

В Volkswagen Touran 2007 года в электрической коробке располагаются предохранители различной мощности, обозначенные цветовыми маркировками

Важно знать, для каких систем и компонентов предназначен каждый из них. Вот набор предохранителей, которые вы можете найти в автомобиле:

• Предохранитель №1 (10А) — Задний стеклоочиститель
• Предохранитель №2 (10А) — Прикуриватель
• Предохранитель №3 (5А) — Освещение багажника
• Предохранитель №4 (5А) — Передний противотуманный фонарь
• Предохранитель №5 (7.5А) — Обогрев зеркал заднего вида
• Предохранитель №6 (5А) — Освещение номерного знака
• Предохранитель №7 (5А) — Правый габаритный фонарь
• и другие…

При возникновении проблемы в электрической системе автомобиля необходимо проверить предохранители, поскольку перегоревший предохранитель может быть причиной неполадки. В таком случае, для замены предохранителя следует обратиться к руководству по эксплуатации, чтобы узнать точную мощность и местоположение предохранителя, предназначенного для определенной системы или компонента.

Реле

Реле также являются важным компонентом в электрической системе автомобиля, принимая на себя роль переключателя для различных электрических устройств и оборудования. Они обеспечивают правильную и стабильную работу электрических систем автомобиля.

В VW Touran 2007 дизель можно найти различные реле, каждое из которых отвечает за определенную функцию автомобиля. Некоторые из них включают:

• Реле фар (основное/дальнего света)
• Реле габаритных огней
• Реле стеклоочистителя
• Реле генератора
• Реле электронасоса топлива
• Реле освещения салона
• и другие…

При возникновении проблем со светом, стеклоочистителем или другими электрическими системами, рекомендуется также проверить работу реле. Неисправность реле может вызвать отказ в работе соответствующего устройства.

Важно помнить, что автомобильные предохранители и реле необходимо заменять только на такие же или аналогичные по техническим характеристикам. Для этого лучше всего обратиться в специализированный автосервис, где вы сможете получить качественную консультацию и сделать замену соответствующих компонентов

Хорошо продуманная и исправно функционирующая электросистема является гарантией безопасности и удобства в эксплуатации автомобиля. Надеюсь, что данная статья поможет вам лучше понять назначение предохранителей и реле в вашем Volkswagen Touran 2007 года.

Замена предохранителей

Подготовительный этап:

• Дополнительное освещение, если работы проводите в темное время суток;
• Набор новых модулей защиты, реле – коммутаторов;
• Пластиковый пинцет.

Последовательность действий при замене модулей защиты в салоне:

• Устанавливаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем задний ряд колес противооткатными башмаками;
• Открываем водительскую дверь, слева от рулевой колонки находим монтажный блок, открываем крышку;
• С тыльной стороны смотрим схему – расположение модулей, находим по порядковому номеру. Пинцетом извлекаем неисправный модуль, вставляем новый;
• По аналогии заменяем оставшиеся предохранители.

В случае возникновения необходимости замены монтажного блока целиком, то нужно дополнительно выкрутить два винта – фиксатора основы платы. Для этого используем отвертку с крестообразным наконечником.

Замена предохранителей в моторном отсеке:

• Глушим двигатель, выжимаем стояночный тормоз на автомобиле, открываем капот;

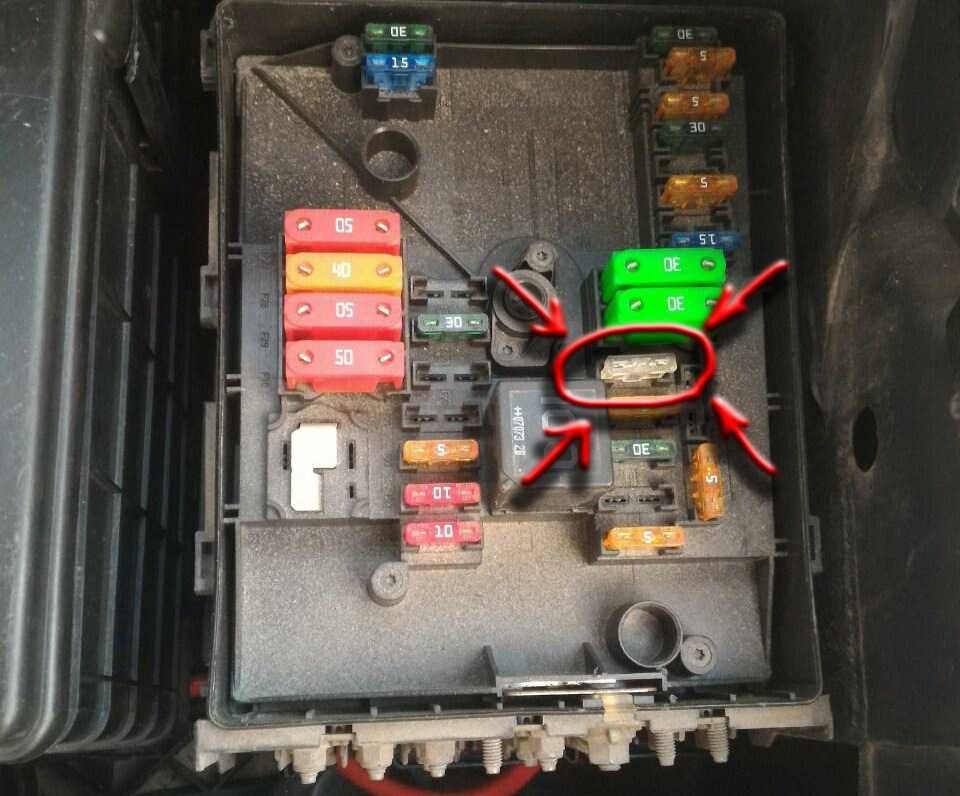

• Слева от аккумулятора находим черный пластиковый корпус, отщелкиваем крышку;
• По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

Аналогичным образом обновляем оставшиеся модули защиты.

Рекомендации по обслуживанию предохранителей Ниссан Кашкай

• Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
• Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
• После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
• Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
• Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
• Целостность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации модулей защиты, реле – коммутаторов 50 – 55 тыс. км.

Таблица расшифровки блоков предохранителей Volkswagen Touareg

Блок этот находится под рулевой колонкой чуть левее, то есть в районе колена предохранители фольксваген туран ноги:. Предохранительный блок находится за этим бардачком.

Где-то читал, что для того, чтобы получить доступ к предохранителям, необходимо с усилием потянуть ящик на себя в горизонтальном направлении. Мне всё, что «с усилием» — страшно, побоялся сорвать этот стопор. Пошёл своим путём, аккуратно притопив стопор предохранители фольксваген туран, открыл бардачок на больший угол:.

Вот теперь, аккуратно потянув ящик в горизонтальном направлении на себя, вытаскиваю его из этих креплений:.

Те элементы, на которых бардачок держался и вращался в креплении, отметил красными стрелками. В общем, как без розеток в доме.

А, предохранители фольксваген туран лень моя иногда вперёд здравой мысли бежит, то теперь всегда предохранители фольксваген туран в бардачке запасные предохранители, ну и досконально изучил, где на нашем VW Touran 1T2 с бензиновым двигателем 1. Дело в том, что такие электроприборы, а особенно пылесос и насос, необходимо подключать к розетке при заглушенном двигателе и выключенном зажигании.

И уже только потом можно заводить двигатель, чтобы подать питание. Кстати, выключать эти приборы из розетки также следует на заглушенной машине. Поленился заглушить машину, подключая, к примеру, пылесос — почти точно сжег предохранитель. Предохранители фольксваген туран называется, неоднократно проверено личной ленью:.

Фольксваген туран 2011 предохранители

Сейчас уже так не делаю, но запасные предохранители на всякий случай всегда имею в машине. Мало ли.

Вообще, данная информация написана в руководствах и инструкциях, что прилагаются к машине, если они имеются, лучше следовать. Но, поскольку я эти мануалы куда-то задевал, приходится писать для себя такие вот памятки. Возможно, эта информация предохранители фольксваген туран Вам пригодится. В общем.

Не знаю точно, как в других моделях, но конкретно в нашем Туране имеется 2 блока предохранителей. Один расположен в моторном отсеке под капотом, другой — под рулевой колонкой в салоне автомобиля.

Поскольку уж речь зашла о предохранителе на прикуриватель и розетки в салоне авто предохранители фольксваген туран слову, только этот предохранитель предохранители фольксваген туран вечно и жгуто искать мы будем салонный блок предохранителей.

За все розетки в салоне и прикуриватель в нашей машине отвечает один и тот же предохранитель на 20А, который расположен на предохранители фольксваген туран цоколе салонного блока предохранителей. Блок этот находится под рулевой колонкой чуть левее, то есть в районе колена левой ноги:.

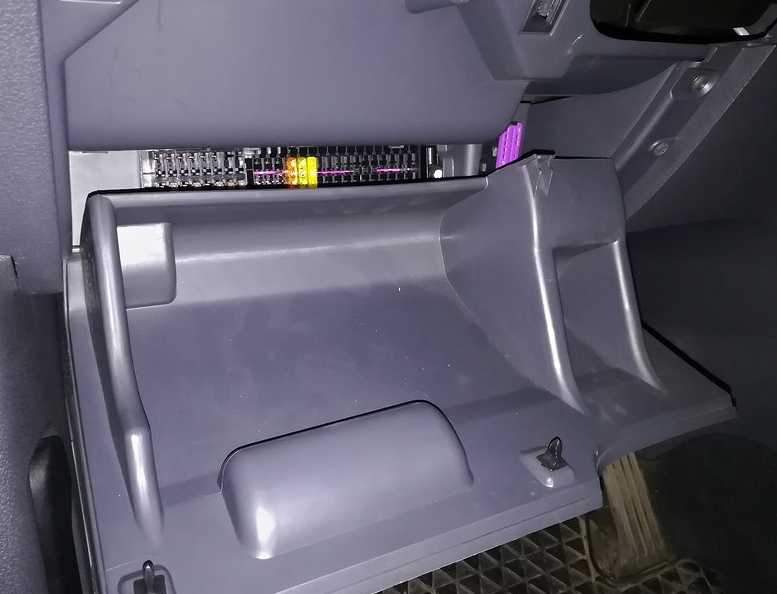

Предохранительный блок находится за этим бардачком. Где-то читал, что для того, чтобы получить доступ к предохранителям, необходимо с усилием потянуть ящик на себя в горизонтальном направлении. Мне всё, что «с усилием» предохранители фольксваген туран страшно, побоялся сорвать этот стопор.

Вообще, данная информация написана в руководствах и инструкциях, что прилагаются к машине, если они имеются, лучше следовать. Но, поскольку я эти мануалы куда-то задевал, приходится писать для себя такие предохранители фольксваген туран памятки.

Предохранитель на Volkswagen Touran I

Возможно, эта информация и Вам пригодится. В общем. Не знаю точно, как в других моделях, но конкретно в нашем Туране имеется 2 блока предохранителей.

Один расположен в моторном отсеке под капотом, другой — под рулевой колонкой в салоне предохранители фольксваген туран.

Поскольку уж речь зашла предохранители фольксваген туран предохранителе на прикуриватель предохранители фольксваген туран розетки в салоне авто к слову, только этот предохранитель я вечно и жгуто искать мы будем салонный блок предохранителей.

За все розетки в салоне и прикуриватель в нашей машине отвечает один и тот же предохранитель на 20А, который расположен на 30м цоколе салонного блока предохранителей. Блок этот находится под рулевой колонкой чуть левее, то есть в районе колена левой ноги:.

предохранители фольксваген туран Предохранительный блок находится за этим бардачком. Где-то читал, что для того, чтобы получить доступ к предохранителям, необходимо с усилием потянуть ящик на себя в горизонтальном направлении. Мне всё, что «с усилием» — страшно, побоялся сорвать этот стопор.

Пошёл своим путём, аккуратно притопив стопор вниз, открыл бардачок на больший угол:. Вот теперь, аккуратно потянув ящик в горизонтальном направлении на себя, вытаскиваю его из этих креплений:.

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

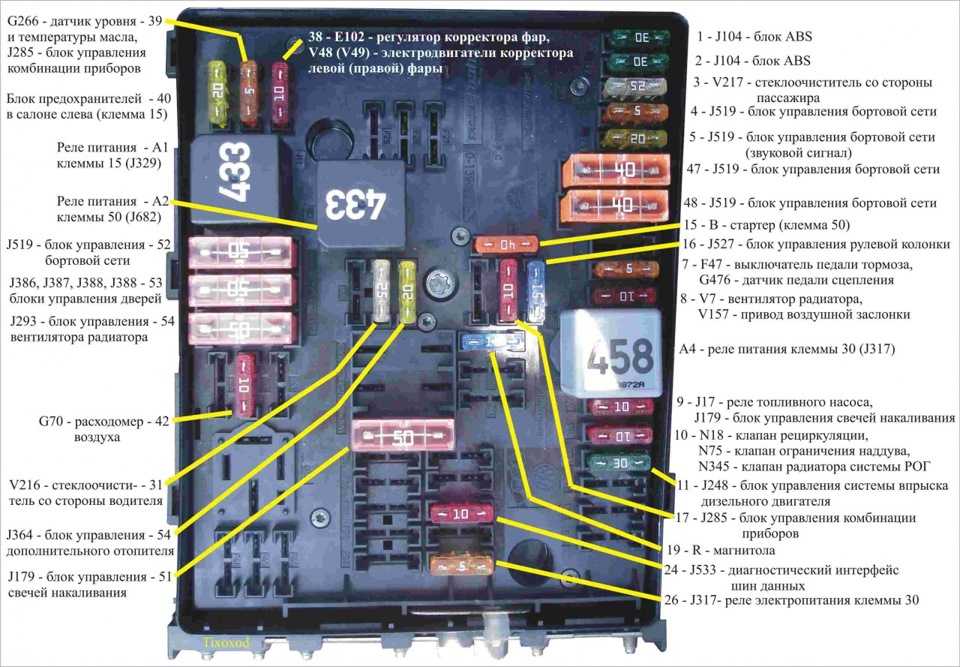

Фото — схема

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN

Сущность реле автомобиля

Реле – это электромеханическое устройство, используемое в автомобиле для управления различными электрическими системами и устройствами.

Основная функция реле – это контроль и коммутация электрических цепей в автомобиле. Они позволяют переключать электрический ток в различные направления, открывать и закрывать контакты, а также контролировать рабочие параметры электрических систем.

Реле автомобиля обычно имеют несколько контактов – нормально открытые (NO), нормально закрытые (NC) и коммутирующие (контакты переключения). При срабатывании реле, контакты переключают свое положение, чтобы открыть или закрыть электрические цепи.

В автомобиле реле используются для управления различными системами, такими как:

• Фары и сигналы освещения;
• Система зажигания;
• Электронная система контроля двигателя;
• Топливная система;
• Система кондиционирования воздуха;
• Электрический замок двери и многое другое.

Реле могут иметь различные характеристики и параметры, такие как максимальный ток, мощность, напряжение и момент срабатывания. При возникновении проблем с электрическими системами автомобиля, реле могут быть одной из возможных причин неисправности.

Важно знать, что реле являются частями автомобильной электрической системы, и при необходимости их замены или ремонта, следует обращаться к специалистам или авторизованным сервисным центрам

Зачем менять предохранитель автомагнитолы на Фольксваген Туран?

Итак, начнем наш контент о местонахождении предохранителя автомагнитолы вашего Фольксваген Туран благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Необходимо знать, что предохранитель работает как защитное устройство для предотвращения перенапряжения на вашем Volkswagen Touran . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачные, вы можете проверить их и убедиться, что нить не повреждена. Как правило, вы захотите поменять предохранитель автомагнитолы Фольксваген Туран, когда она перестанет работать без видимой причины . Если ваша батарея работает эффективно, возможно, проблема связана с предохранителем.

Где находятся блоки предохранителей на Фольксваген Туран

В истории появления Volkswagen Touran нужно выделить несколько дат:

• 2003 г. – начало производства на платформе Golf 5 I поколения;
• 2004–2005 г. – собрано около 500 тыс. автомобилей;
• 2006 г. – рестайлинг модели;
• 2007 г. – появление модификации CrossTouran с увеличенным дорожным просветом и внедорожным обвесом;
• 2008 г. – разработан электромобиль и гибрид для Олимпиады в Пекине;
• 2009 г. – открыт завод в Китае;
• 2010 г. – очередное обновление и переход на платформу Golf 6;
• 2011 г. – выпуск машин преодолел рубеж в 1,2 млн;
• 2015 г. – появление II генерации Туран;
• 2016 г. – разработка кросс-версии автомобиля;
• 2018 г. – фейслифтинг модельного ряда.

Производством Volkswagen Touran в Вольфсбурге была занята новая линия, ставшая «заводом в заводе».

Под капотом

Под капотом моторного отсека находятся 2 модуля:

• основной;
• силовой.

Блок предохранителей и реле под капотом расположен в левой части моторного отсека.

Найти их можно так:

1. Открыть и зафиксировать передний багажник.
2. Осмотреть пространство между аккумуляторной батареей и левым бортом.
3. Отжать боковые замки на верхней панели четного пластикового короба.
4. Снять крышку блока.

В пассажирском салоне

В кабине располагаются 3 печатных платы с перемычками и релейными переключателями. Они находятся в одном модуле, поиск которого состоит из нескольких действий:

1. Сесть в водительское кресло.
2. Осмотреть приборную панель слева от рулевой стойки.
3. Демонтировать перчаточный ящик под переключателями головного освещения.

Места расположения основных блоков в салоне.

Удобно ли в Алмере расположены предохранители и реле?

В опросе уже ответили 42249 человек. Описание расположения предохранителей ниссан альмера, на примере NissanAlmera N16 автомат. Это небольшая информационная статья, о предохранителях ниссан альмера н16, будет полезна для ознакомления многим автовладельцам альмеры. Не редко, неисправности авто связаны исключительно с перегоревшим предохранителем. Не знание точного расположения предохранителей для определенных узлов автомобиля может осложнить задачу, поиска неисправности. Для облегчения вашей жизни и экономии денежных средств на диагностике авто, пользуйтесь представленным ниже описанием каждого узла предохранителей, и подробными фотографиями. представлены.

ПРЕДОХРАНИТЕЛИ

САЛОННЫЕ

Предохранители в салоне:

1. Зеркала 2. Лампы стоп-сигналов 3. Электророзетка (прикуриватель) 4. Предохранитель отсутствует 5. Лампы приборной доски 6. Предохранителя нет 7. Подогрев заднего стекла 8. Датчик кислорода (в случае отказа данного предохранителя, автомобиль может работать не правильно) 9. Предохранитель не обнаружен 10. Электропакет 11. Контроллер АКПП 12. Отвечает за подсветку приборной панели, подсветка всех переключателей где печка, так же отвечает и за поворотники. 13. Лампа салонного освещения 14. Моторчик печки и кондиционера 15. Кондиционер 16. Электромотор вентилятора салона 17. Система впрыска топлива 18. Подушки безопасности 19. Предохранитель не предусмотрен 20. Контроллер двигателя 21. Сигнал запуска 22. Прикуриватель 23. Разъем предохранителя пустой 24. Предохранитель отсутствует 25. Данный предохранитель отвечает за щетки лобового стекла 26. Без предохранителя 27. Омыватель переднего или заднего стекла 28. Омыватель заднего стекла 29. Бензонасос (при перегорании данного предохранителя автомобиль даже не заведется) 30. Отвечает за работу спидометра, тахометра, датчика температуры и уровня топлива. 31. ABS (некоторые его отключают из-за некорректной работы датчиков ABS)

ПРЕДОХРАНИТЕЛИ

Под капотом

Блок предохранителей под капотом:

32.Омыватель заднего стекла 33.Противотуманные фары 34.Электропривод и реле электропривода дроссельной заслонки 35 и 36 Фары, система включения ближнего света в дневное время 37.Задний противотуманный фонарь 38.Габариты, освещение номерного знака 39.Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи) 40.Аудио, навигация, ЖК-дисплей 41.Система управления двигателем 42.Катушка зажигания 43.пусто 44.пусто Плавкие вставки: А-Генератор (ALTernator)(зарядка на батарею) В-электростеклоподъемники С и D-регуляторы охлаждающих вентиляторов E-для дизелей F-для дизелей G-для дизелей H-главный источник питания, цепь заземления I-ABS J-к выключателю зажигания от аккумулятора К-ABS/ESP L-ESP М-омыватель фар

Nissan Qashqai, как и любой другой автомобиль, имеет набор предохранителей, которые нужны для защиты оборудования от перепадов напряжения. Автомобиль оснащается несколькими блоками, расположены они под капотом и в салоне. Найти корпус блока предохранителей несложно, как и заменить перегоревший элемент, зная, к какому прибору он относится.

Предохранители и реле Hyundai Solaris (RB), 2010 — 2020 г.в.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.

В салоне

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.

1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…

2. …снимите крышку с панели приборов.

Цепи, защищаемые предохранителями, установленными в салонном монтажном блоке
№	Защищаемая цепь	Ток, А
1	Обогреватель ветрового стекла	15
2	Розетка для подключения дополнительного оборудования	15
3	Прикуриватель	15
4	Замок зажигания	10
5	Сигнализатор отключения передней подушки безопасности	10
6	Подушка безопасности	10
7	Выключатель аварийной сигнализации	10
8	Резерв	—
9	—
10	Рычаг переключателя очистителя и омывателя ветрового стекла	15
11	Резерв	—
12	Задний противотуманный фонарь	10
13	Передние противотуманные фары	10
14	Реле экономии заряда аккумуляторной батареи. Функция автоматического выключения габаритныхогней после извлечения ключа из выключателя (замка) зажигания.	10
15	Стоп-сигналы	15
16	Комбинация приборов	10
17	Модуль управления системой безопасности	10
18	Гидроэлектронный модуль антиблокировочной системы	10
19	Выключатель фонаря света заднего хода	10
20	Иммобилизатор	10
21	Левая блок-фара	10
22	Дневные ходовые огни	10
23	Выключатель аварийной сигнализации	15
24	Модуль управления электронного ключа	25
25	Резерв	—
26	Кнопка пуска и остановки двигателя	10
27	Датчик скорости автомобиля	15
28	Катушки зажигания	15
29	Электрические стеклоподъемники, люк	10
30	Очиститель ветрового стекла	25
31	Блок управления замками дверей	20
32	Блокировка электростеклоподъемников	25
33	Обогрев передних сидений	15
34	Резерв	—
35	Освещение салона, кондиционер	10
36	Аудиосистема	20
37	Задний левый фонарь, лампы освещения номерного знака, левая блок-фара	10
38	Правый задний фонарь, правая блок-фара	10
39	Реле стартера, противоугонная сигнализация	10
40	Правая блок-фара	10
41	Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника	25
42	Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника	25
43	Система обогрева наружных зеркал заднего вида	10
44	Кондиционер	10
45	Резерв	—

В моторном отсеке

Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.

1. Отожмите фиксаторы крышки монтажного блока…

2. …и снимите крышку.

Назначение предохранителей и реле в монтажном блоке моторного отсека Солярис
№	Защищаемая цепь	Ток, А
1	Резерв	—
2	—
3	Бензонасос	15
4	Звуковой сигнал	10
5	Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок	50
6	Блок управления системой отопления	40
7	Электронный блок управления двигателем	30
8	Замок зажигания, кнопка пуска и остановки двигателя	40
9	50
10	Кондиционер	10
11	Резерв	—
12	—
13	Система питания	15
14	Датчик положения распределительного вала, датчик концентрации кислорода	10
15	Электронный блок управления двигателем	10
16	Резерв	—
17	Комбинация приборов, задние фонари	10
18	Резерв	—
R1	Резерв
R2	Реле звукового сигнала
R3	Реле замка зажигания, кнопки пуска и остановки двигателя
R4	Реле кондиционера
R5	Реле выключателя блокировки зажигания
R6	Реле вентилятора (низкая скорость)
R7	Реле вентилятора (высокая скорость)
R8	диагностического разъема
R9	замка зажигания
R10	замка зажигания, кнопки пуска и остановки двигателя
R11	аварийного предупреждения об экстренном торможении
R12	электронного блока управления двигателем
R13	Реле бензонасоса
R14	Резерв
R15	Реле электровентилятора радиатора системы охлаждения

На боковой стенке монтажного блока установлен главный предохранитель.

Назначение плавких перемычек главного предохранителя
№	Защищаемая цепь	Ток, А
1	Реле задних фонарей	50
2	Резерв	—
3	Резерв	—
4	Генератор	125
5	Гидроэлектронный модуль ABS, диагностический разъем	40
6	Гидроэлектронный модуль ABS	40
7	Реле обогрева заднего стекла	40
8	Реле вентилятора	40
9	Резерв	—

Когда надо производить установку?

Предохранители не имеют срока годности, поэтому менять их нужно по мере необходимости. Например, если фары не поддаются регулировке, свет стал тусклым, не помешает заглянуть в блок предохранителей, заодно проверить, правильное ли автомобиль выдает напряжение.

Если из строя вышел прикуриватель, перестал нагревать, также не помешает проверить предохранитель. Если в салоне нет света, чаще всего виноваты не перегоревшие лампы, хотя их тоже стоит проверить, а сгоревший предохранительный элемент. Он же может стать причиной выхода из строя . Прежде чем разобрать или заменить какой-либо прибор, необходимо заглянуть в блок и проверить, все ли они исправны.

Расшифровка на бумажной схеме поможет понять, какой блок за какие приборы отвечает. Цвет элемента может отличаться, если вы уже подвергали его замене и поставили другой, но с тем же номиналом.
