Предохранители форд фьюжн: где находятся, замена

10.3.1. Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля за вещевым ящиком и в подкапотном пространстве с левой стороны возле аккумуляторной батареи.

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1 и 10.2.Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиляТаблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в подкапотном пространстве. В табл. 10.3 и 10.4 указано назначение этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространствеТаблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

ПримечаниеНа задней части вещевого ящика нанесена схема расположения предохранителей и реле.

Для получения доступа к монтажному блоку, расположенному в салоне автомобиля, выполните следующее.


1. Откройте вещевой ящик…	2. …отжав пальцами стенки и выведя с обеих сторон ограничители хода, откиньте вещевой ящик.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПредупреждениеНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

4. Извлеките заменяемый предохранитель с помощью пинцета.
5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.
7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве, выполните следующее.
Вам потребуются: ключ «на 8», отвертка с плоским лезвием.
1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).


2. Отожмите отверткой фиксатор…	3. …и снимите крышку блока предохранителей.


4. Отверните две гайки крепления…	5. …и снимите предохранитель.

Примечание Для наглядности аккумуляторная полка снята.

6. Установите новый предохранитель в порядке, обратном снятию.

Также в подкапотном пространстве расположен блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.


2. Отожмите два фиксатора, расположенные по бокам крышки…	3. …и снимите крышку.

4. Извлеките неисправное реле.
5. Установите новое реле и снятую крышку в порядке, обратном снятию.

Монтажный блок под торпедой: замена предохранителей

Обозначение предохранителей в салоне Ford Fiesta/Fusion

Номер предохранителя (сила тока)	Цвет	Защищаемая цепь
F1	—	Резерв
F2	—	Прицеп
F3	—	Прицеп
F4 (10 А)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 А)	Желтый	Антиблокировочная система (ABS)
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 А)	Синий	Коробка передач Durashift EST
F8 (7,5 А)	Коричневый	Электропривод наружных зеркал заднего вида
F9 (10 А)	Красный	Левая фара ближнего света
F10 (10 А)	Красный	Правая фара ближнего света
F11 (15 А)	Синий	Освещение при движении в светлое время суток
F12 (15 А)	Синий	Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 А)	Желтый	Топливный насос
F16 (3 А)	Фиолетовый	Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А)	Синий	Переключатель приборов наружного освещения
F18 (15 А)	Синий	Автомагнитола
F19 (15 А)	Синий	Освещение при движении в светлое время суток
F20 (7,5 А)	Коричневый	Панель приборов, таймер отключения, фонарь освещения номерного знака
F21	—	Резерв
F22 (7,5 А)	Коричневый	Габаритный свет левого борта
F23 (7,5 А)	Коричневый	Габаритный свет правого борта
F24 (20 А)	Желтый	Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери задка
F27 (15 А)	Синий	Звуковой сигнал
F28 (3 А)	Фиолетовый	Аккумулятор, стартер
F29 (15 А)	Синий	Прикуриватель
F30 (15 А)	Синий	Система зажигания
F31 (10 А)	Красный	Переключатель приборов наружного освещения
F32 (7,5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель приборов
F34	—	Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7,5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	Автоматическая коробка передач
F41	—	Резерв
F42 (30 А)	Зеленый	Обогрев ветрового стекла
F43 (30 А)	Зеленый	Обогрев ветрового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 А)	Синий	Стоп-сигналы
F46 (20 А)	Желтый	Стеклоочиститель и омыватель ветрового стекла
F47 (10 А)	Красный	Стеклоочиститель стекла двери задка
F48 (7,5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель отопителя
F50 (20 А)	Желтый	Противотуманные фонари
F51 (15 А)	Синий	предохранитель прикуривателя ford fusion, ford fiesta
F52 (10 А)	Красный	Левая фара дальнего света
F53 (10 А)	Красный	Правая фара дальнего света

Обозначение реле в салоне Ford Fiesta/Fusion

Номер реле	Номинальная сила тока, А	Защищаемая цепь
R1	40	Электропривод складывания наружных зеркал
R2	40	Обогрев ветрового стекла
R3	70	Система зажигания
R4	20	Фары ближнего света
R5	20	Фары дальнего света
R6	20	Топливный насос
R7	40	Стартер
R8	40	Электровентилятор отопителя
R9	20	Освещение при движении в светлое время суток
R10	20	Зарядка аккумуляторной батареи
R11	40	Система впрыска, ЭБУ системы впрыска
R12	—	Резерв

Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:

Первым делом откройте бардачок и освободите его от содержимого.
Далее сожмите его стенки и достаньте из приборной панели.
Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.

Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.

Плохое соединение

Когда предохранительный элемент электрической цепи автомобиля плохо соединен с колодкой, если контакты элемента недостаточно фиксируются, то существует большой шанс того, что пластиковые детали предохранителя оплавятся. Такой элемент обязательно выйдет из строя.

Для того чтобы решить данную проблему, специалисты рекомендуют приобретать изделие от другой компании, которая более известна как производитель компонентов для автомобильной электрики.

Но замена элемента на более лучший и дорогой не всегда позволяет решить проблему. Из-за окисленных обгоревших контактов могут возникать искры. Это и способствует выходу предохранителя из строя

И неважно, какого качества установленный элемент, какая у него мощность. Иногда нужно вначале очистить контакты и улучшить соединение, а затем устанавливать новый предохранитель

Конференция и База знаний автовладельцев

Часовой пояс: UTC + 3 часа

Снятие стартера и чистка бендикса

При пробеге 50т тоже с утра стал трещать, в самое прохладное утро то-есть вчера схватился только с пятнадцатой попытке. Ямы у меня нет, поэтому я положил кирпичи на кирпичи доски, и заехал передними колёсами на эстакадку, весь процесс кроме снятия клеймы АКБ происходил под машиной лёжа. Из ключей нужно всего два на 13 и 10 на 13 лучше найти с тонкой головкой и коротким воротком

далее отсоединил провода которые будут мешать стрелками указано их месторасположения

фишка которая за фильтром просто сдвигается по направлению стрелки сам разъем не разъединял

далее нужно разъединить колодку с проводами там три защёлки, так открывается боле-мене обзор для откручивания гаек проводов две на 13 одна на 10

открутить эти гайки и есть самая сложная работа, после этого открутить три болта крепления стартера и вынуть наружу просто пустяк.

Далее имеем такой вид

грязи очень много для отмывки использовал очиститель карбюратора вместе с уайтспиритом

Сливное отверстия которое указано стрелкой тоже необходимо промыть грязи там скапливается ну очень много.

ну и после чистки бендикс естественно стал свободно перемещаться и звук стартера теперь на слух приятней.

Вообще если назревает чистка бендикса лучше приурочить это к ТО с отсутствием масляного фильтра будет проще. :hat:

Для статистики:

Если проблемы со стартером:

Прочитав 19 страниц форума принял решение — снимать и вскрывать стартер самому. Стартер оказался BOSCH. Операции по съёму очень подробно описаны выше ( в форуме, прим. Docentmen ), но у меня получилось всё проще — открутил 3 длинных болта крепления стартера к двигателю (накидной ключ на 13), вытащил из гнезда и развернул стартер клювом вверх, открутил головкой на 13 гайку крепления провода генератора (не на генераторе, а на пластмассовой колодке на стартере) и открутил головкой на 10 гайку крепления провода на втягивающий там же рядом.

Можно открутить и вторую гайку на 13, а потом уж разбираться какая из них держала колодку

Сдвигается пластмассовая колодка и вот он — стартер в руках. Работал на яме. Капот открыл только чтобы снять массу с аккумулятора.

Вал бендикса оказался чистым и блестящим — всё равно промыл WD-40. (Чтобы здесь не писали, пользуюсь WD-40 много лет и никогда ничего не ломалось. Может кто-то купил подделку и остался не доволен)

Разобрал втягивающий — один из болтов торкс-25 не поддался и пришлось высверлить.

А вот во втягивающем была закоксовавшаяся смазкагрязь похожая на накипь в чайнике. Протёр растворителем. На вал и во втягивающий капнул ровно по капле «трансмиссионки».

Устанавливал стартер вначале в корпус на 3 болта, затем одел пластмассовую колодку с клеммами и наживил гайку на 13 и на 10 на ощупь. Затем протянул всё головками. Всё . Одел массу на аккумулятор и завёл

Если проблемы со стартером:

Исправная проводка, или как избежать замены предохранителя

Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом – в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».

Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же – задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.

Особенно внимательным следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.

Таблица 10.1 Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

Таблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в салоне автомобиля

Таблица 10.3 Цепи, защищаемые силовыми предохранителями в монтажном блоке, расположенном в подкапотном пространстве

Таблица 10.4 Назначение реле в монтажном блоке, расположенном в подкапотном пространстве

Для получения доступа к монтажному блоку
, расположенному в салоне автомобиля
, выполните следующее.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

7. Установите детали в порядке, обратном снятию.

Для получения доступа к монтажному блоку, расположенному в подкапотном пространстве
, выполните следующее.

Вам потребуются: ключ «на 8», отвертка с плоским лезвием.

1. Снимите прижимную планку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).


4. Отверните две гайки крепления…

Ford Fusion: замена предохранителей

Чтобы сменить вставку на автомобиле потребуется выполнить простую последовательность действий.

Обесточить машину, отсоединив клеммы от аккумулятора.
Вскрыть крышку монтажного блока и найти требуемый элемент.
Используя специальный пинцет или щипцы вынуть поврежденный элемент из гнезда. При этом, доставать элемент голыми руками недопустимо – так можно повредить посадочное место.
Далее потребуется собрать всю конструкцию в обратном порядке.

Предохранители Фьюжн представляют собой надежное решение, предназначенное для защиты электронных приборов и агрегатов. Монтажные блоки легко обслуживаются и не требуют обслуживания.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Типичные поломки и их признаки

Если на Форде Фьюжен не работает блокировка дверей, то необходимо установить причину неисправности. Основные моменты:

Попала пыль, грязь или элемент давно не смазывался.
Произошло окисление, примерзание из-за попавшей влаги, попал концентрат. Может произойти утечка электротока или причиной этому стала мойка, атмосферные осадки, резкое похолодание.
Проводилась неправильная регулировка. Высокая установка или слишком малый ход данной детали.
Ложное срабатывание сигналки, когда в зазор между контактами попала пыль или вода.
Коррозия. Предотвратить поломку поможет регулярная смазка внутренней ниши антикоррозийным средством.

Как произвести ремонт порогов автомобиля без сварки своими руками

Предупредить проблемы сможет регулярная диагностика, профилактические работы и герметичный пыльник, который полностью закрывает кнопку.

Проверка и замена предохранителей

Предохранители и переключатели защищают электрическую систему автомобиля от перегрузки. Если электрические части автомобиля вышли из строя, возможно, система была перегружена и сработал предохранитель или автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебряную полосу внутри предохранителя. Если лента порвалась или расплавилась, замените предохранитель.

Уведомление

Перед заменой предохранителей убедитесь, что ключ был удален с панели и все службы отключены и / или отключены.
Всегда отключайте аккумулятор перед ремонтом сильноточных предохранителей.
Всегда заменяйте предохранитель на предохранитель на указанную силу тока. Использование предохранителя с более высоким номиналом может серьезно повредить кабель и вызвать пожар.
Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового. Всегда используйте исправные предохранители одного цвета.
Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Процесс снятия и замены

Основная часть электропредохранителей Форд Фьюжн и реле расположена в салонной секции автомобиля под панелью приборов с правой стороны за перчаточным отделением.

Для получения доступа к предохранителям, находящимся в салоне, нужно открыть бардачок.
Сжав его стенки, вывести ограничители хода и откинуть его вниз.
На крышке сзади имеется схема расположения предохранителей.

Для того чтобы заменить предохранители, находящиеся в моторном блоке, нужно снять аккумулятор.

Аккуратно отжать фиксатор.
Снять секцию со стенки полки аккумулятора.
С помощью отвертки снимаем фиксатор крышки.
Откручиваем гайки, к которым он крепится.
Меняем вышедший со строя предохранитель.
Чтобы получить доступ к реле под капотом, нужно отжать с помощью отвертки фиксаторы, находящиеся по бокам.
И снять ее.

Открываем бардачок

Вытаскиваем бардачок

Снимаем аккумуляторную батарею

Отжимаем фиксаторы

Снимаем фиксатор

Откручиваем гайки

Отжимаем фиксаторы

Вытаскиваем электросекцию

Снимаем крышку

Далее нужно провести визуальный осмотр и определить вышедший из строя. Если у вас проблемы с каким-то оборудованием, существуют специальные схемы, по которым можно без проблем определить и устранить неисправность, определив, где именно произошел разрыв в цепи.

Внимание! Электросистема автомобиля требует к себе внимательного отношения и ни в коем случае нельзя пользоваться так называемыми жучками, которые не смогут прервать цепь в случае, если возникнет скачек напряжение, и в результате в автомобиле может просто-напросто произойти пожар. Не рискуйте понапрасну и не экономьте на мелочах. Соблюдайте во всех работах элементарные меры безопасности

Соблюдайте во всех работах элементарные меры безопасности.

Распиновка предохранителей на Форде Фьюжн 1

Предохранители на Форде Фьюжн находятся в коробках монтажа, расположенных между батареей АКБ и электрическими потребителями.

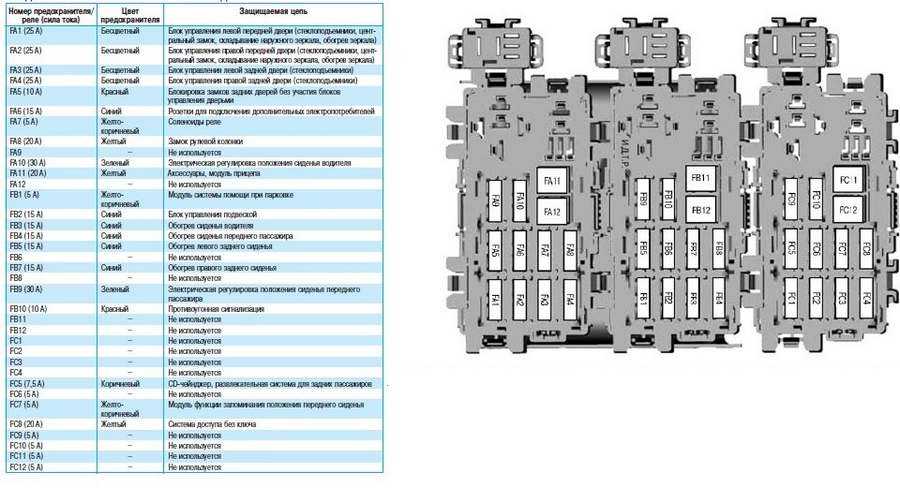

Информация о параметрах защитных элементов отображена на схеме:

Схема плавких вставок и реле, расположенных рядом с батареей АКБ.

Полная распиновка модулей с обозначением главных узлов представлена в таблице:

Таблица, в которой приведены номиналы основных узлов.

Предохранитель прикуривателя

За прикуриватель отвечает перемычка на позиции F29. Номинальная мощность вставки – 13 А. Защитный элемент ножевого типа, красного цвета, размера мини. Охранитель неразборный, с ручным контактом. Предохранитель установлен на изоляционной панели. Охлаждение плавкой вставки естественное.

Предохранитель бензонасоса

Коммутационный выключатель находится в монтажном модуле салона за перчаточным ящиком. Элемент, отвечающий за безопасность бензонасоса, желтого цвета. Мощность перемычки – 20 А. Она отличается быстродействием и высокой ограничивающей способностью. Вставка закреплена на позиции F15. Прерыватель блокирует токи короткого замыкания до значения, допустимого для потребителя.

Расположение предохранителя бензонасоса в слоне автомобиля.

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает;
теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент;
возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его;
если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи;
отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой;
когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Блок в салоне

Он находится по панелью приборов с левой стороны и совмещен с BCM (body conrol module). Для комфортного доступа надо снять часть защиты.

Расположение

Фото – схема

Описание

Как узнать код от двери

Проверить код в документах на отдельной карточке;
Код можно узнать если у вас два ключа с машиной. Засовываете первый ключ, включаете зажигание (но машину не заводите), держите 4 секунды, вытаскиваете ключ, засовываете второй и делаете то же самое. На приборной панели появится заводской код;
Если предыдущих двух пунктов нет, то заводской код можно найти под блоком с предохранителям с обратной стороны;
Считать с компьютера с помощью кабеля диагностики.

Ремонт концевика двери

Во время ремонтных работ должна быть открыта только одна дверца Ford Fusion. Самое уязвимое место – проводка. Работа выполняется только в резиновых перчатках. Чтобы найти поломанный контакт, предусмотрено два способа:

Для проверки электропроводки после отключения подсоединяется один провод, затем другой. Индикатор позволит выявить, в каком проводке скрывается обломка контакта.
Водители прибегают к помощи «крокодильчиков». Так называется автомобильный диагностический прибор. Они цепляются за корпус машины. Жалом оборудования проводятся касательные движения к каждому проводку. Рабочие устройства будут зажигать индикатор зеленым цветом, а неисправные – красным или погаснут полностью.

Расположение и схема

Электропредохранители в Форде Фьюжн и реле расположены в двух специальных блоках.

В салонной секции автомобиля Форд Фьюжн собрана большая часть электропредохранителей, а в секции, находящейся под капотом, — в основном силовые. Салонный блок расположен под приборной панелью за бардачком, схема расположения есть на крышке.

Схема электроблока

Второй, подкапотный блок, расположен рядом с аккумуляторной батареей.

Для того чтобы было легче находить и различать электропредохранители и менять их, они отличаются по цвету. Например, для прикуривателя предохранитель синего цвета и расчетный ток — пятнадцать ампер. Чтобы было удобней менять те, которые рассчитаны на одну и ту же силу тока, окрашенные в один цвет.

Для удобства замены имеется специальный пинцет, который позволяет производить замену. Проверяются они обычно визуально, поврежденные нужно заменить новыми. Обязательно перед заменой проверьте целостность цепи и состояние оборудования.

Итог

Источники

https://FokSevmash.ru/hodovaya-chast-i-transmissiya/predohraniteli-ford-fyuzhn.html
https://carpod.ru/predohraniteli-i-rele-ford-fiesta-fusion-2001-2008_3032.htm
https://vsepredohraniteli.ru/ford/fusion.html
https://knigaproavto.ru/shemy/ford/fusion/1597-shema-predohraniteley-i-rele-ford-fusion-2002-2012.html
https://avtoehlektrika.ru/oborudovanie/gde-nahodyatsya-predohraniteli-ford-fyuzhn.html
https://rus-avtomir.ru/predohraniteli/rele-fusion
https://AvtoStandart-m24.ru/avtomobili-drugoe/blok-predohranitelej-ford-fyuzhn.html
https://4838.ru/predohraniteli-i-bloki-rele-dlya-ford-fusion-eu-2002-2012-so-shemami-i-opisaniem/
https://lando-spb.ru/remont-i-zamena/kak-snyat-akkumulyator-ford-fyuzhn.html
https://aklaypart.ru/remont/kak-snyat-akkumulyator-ford-fyuzhn.html
https://AvtoChehol.su/raznoe/kak-snyat-akkumulyator-ford-fyuzhn.html
https://adaptsport.ru/remont/kak-snyat-akkumulyator-ford-fyuzhn.html
https://stoatc.ru/remont/kak-snyat-akkumulyator-ford-fyuzhn.html
https://myducato.ru/ford/kak-snyat-akkumulyator-ford-fyuzhn.html
