Предохранители Фольксваген Гольф 6, 2008 — 2013
Основные цепи питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, двигатели вентиляторов, бензонасос и другие мощные потребители подключены посредством реле. Предохранители и реле установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне автомобиля. Информация актуальна для моделей Фольксваген Гольф 6 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.
В салоне
1) Для доступа к монтажному блоку предохранителей, расположенному в салоне… 2) Подденьте край крышки монтажного блока. 3) преодолевая сопротивление фиксаторов, снимите крышку.
Предохранители в монтажном блоке, расположенном в салоне автомобиля.
Номер | Ток, А | Защищаемая цепь |
1 | 10 | Блок регуляторов элекгрокорректора света фар и яркости подсветки комбинации приборов, система помощи при парковке |
2 | 10 | Выключатель стоп-сигнала, переключатель наружного освещения, система ABS, комбинация приборов, электроусилитель руля, топливный модуль |
3 | 5 | Блок управления системой пассивной безопасности |
4 | 5 | Датчик аварийного падения уровня масла, блок управления системой отопления, кондиционирования вентиляции, выключатель ASR, выключатель света заднего хода, внутреннее зеркало заднего вида с автоматическим затемнением, система автоматической парковки |
5 | Резерв | |
6 | ||
7 | ||
8 | ||
9 | ||
10 | ||
11 | ||
12 | 10 | Блок управления стеклоподъемниками |
13 | 10 | Переключатель наружного освещения, диагностический разъем, камера заднего вида, датчики дождя и освещенности |
14 | 10 | Блок управления системой отопления, кондиционирования и вентиляции |
15 | 20 | Блок управления оборудованием кузова |
16 | Резерв | |
17 | 5 | Зуммер аварийной сигнализации |
18 | Резерв | |
19 | ||
20 | ||
21 | ||
22 | 20 | Воздухонагнетатель |
23 | 30 | Клавиши управления стеклоподъемниками передних дверей |
24 | 20 | Клавиши управления стеклоподъемниками задних дверей |
25 | 25 | Электрообогрев окна двери задка |
26 | 30 | Клавиши управления стеклоподъемниками задних дверей |
27 | 15 | Бензонасос |
28 | Резерв | |
29 | ||
30 | 20 | Блок Mechatronik роботизированной коробки передач |
31 | 20 | Вакуумный насос тормозной системы |
32 | 30 | Розетка для подключения дополнительного оборудования |
33 | 25 | Электролюк |
34 | 15 | Переключатель регулировки положений поясничного подпора передних сидений |
35 | 10 | Блок управления системой электронного регулирования демпфирования |
36 | 20 | Насос омывателя фар |
37 | 30 | Блок управления обогревом передних сидений |
38 | Резерв | |
39 | ||
40 | ||
41 | 15 | Моторчик стеклоочистителя окна двери задка |
42 | 20 | Прикуриватель |
43 | 15 | Блок управления системой стабилизации прицепа |
44 | 20 | |
45 | 15 | |
46 | Резерв | |
47 | ||
48 | ||
49 |
Реле в монтажном блоке, расположенном в салоне.
Номер | Коммутируемая цепь |
R1 | Реле клеммы «плюс» замка зажигания |
R2 | Реле звукового сигнала |
R3 | Реле омывателя блок-фар |
R4 | Реле разгрузки силовой цепи замка зажигания |
R5 | Реле электрообогрева окна двери задка |
R6 | Реле топливного модуля |
В моторном отсеке
1) Для доступа к предохранителям и реле-монтажного блока, расположенного в моторном отсеке, откройте капот. 2) Сдвиньте вперед фиксаторы крепления крышки…3) .и снимите крышку.
Предохранители и реле в монтажном блоке, расположенном в моторном отсеке.
Номер | Ток, А | Защищаемая цепь |
1 | 30 | Лампы переднего и правого заднего указателей поворота, лампа правого стоп-сигнала, лампы переднего и правого заднего габаритных огней, лампа правого фонаря света заднего хода, ламы правого ближнего и дальнего света, лампа правой противотуманной фары |
2 | 15 | Звуковой сигнал |
3 | 40 | Насос подачи воздуха |
4 | Резерв | |
5 | 50 | Главный предохранитель |
6 | 50 | Реле разгрузки силовой цепи замка зажигания |
7 | Резерв | |
8 | 30 | Моторчик стеклоочистителя ветрового окна |
9 | Лама правого заднего габаритного огня | |
10 | 15 | Датчик концентрации кислорода |
11 | 5 | Выключатель стоп сигнала |
12 | 5 | Клапан системы изменения геометрии впуска |
13 | 10 | Реле насоса подачи воздуха, форсунки системы питания |
14 | 30 | Моторчик стеклоочистителя ветрового окна |
15 | 30 | Блок Mechatronik роботизированной коробки передач |
16 | 5 | Блок управлением оборудования салона |
17 | 20 | Блок управлением ABS |
18 | 15 | Блок Mechatronik роботизированной коробки передач |
19 | 5 | Комбинация приборов |
20 | 40 | Реле клеммы «плюс» замка зажигания |
21 | 15 | Головное устройство аудиосистемы |
22 | 40 | Блок управления ABS, насос электромодуля |
23 | 30 | Лампы переднего и левого заднего указателей поворота, лампа левого стоп-сигнала, лампы переднего и левого заднего габаритных огней, лампа левого фонаря света заднего хода, ламы левого ближнего и дальнего света, лампа левой противотуманной фары |
24 | Резерв | |
25 | 5 | Диагностический разъем |
26 | 15 | ЭБУ |
27 | 20 | Бензонасос, катушка зажигания |
28 | 10 | Управляющий датчик концентрации кислорода |
29 | 5 | Устройство телефонной связи (в вариантном исполнении) |
30 | 10 | ЭБУ |
R1 | Реле насоса подачи воздуха | |
R2 | Реле питания ЭБУ |
Блок в салоне
Он находится под бардачком и крепится 2 винтами — фиксаторами, которые надо повернуть для того, что бы получить доступ к блоку.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Вариант 1
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Схема
p, blockquote 8,0,1,0,0 —>
p, blockquote 9,0,0,0,0 —>
Описание
p, blockquote 10,0,0,0,0 —>
F1 | 5А Датчик дождя |
F2 | 10А SRS (подушки безопасности) |
F3 | 5А ABS, датчик рыскания (ESP), электрический парковочный тормоз (EPB), педаль газа |
F4 | 7,5А Электропитание, педаль акселератора, электронный предохранитель |
F5 | 15А Задний стеклоочиститель |
F6 | 15А Аудиосистема |
F7 | 7,5А Модуль рулевого колеса |
F8 | 5А Комбинация приборов |
F9 | 15А Дальний свет фар |
F10 | 2 Люк |
F11 | 7,5А Лампы заднего хода |
F12 | Резерв |
F13 | 15А Передние противотуманные фары |
F14 | 15А Омыватель лобового стекла |
F15 | 10А Система адаптивного круиз-контроля (АСС) |
F16 | Резерв |
F17 | 10А Освещение салона |
F18 | 5А Иммобилайзер |
F19 | 15А Прикуриватель |
F20 | Резерв |
F21 | 5А 2006-2007: Радио, датчик дождя, 2008-2009: Устройство приема радиосигналов, датчик движения в салоне |
F22 | 7,5/20А Топливный насос |
F23 | Резерв |
F24 | 5А Замок зажигания |
F25 | 10А Лючок топливоналивной горловины |
F26 | 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
F27 | 5А Узел рулевой колонки, блок управления климат-контролем |
F28 | 5А Выключатель стоп-сигналов |
Вариант 2

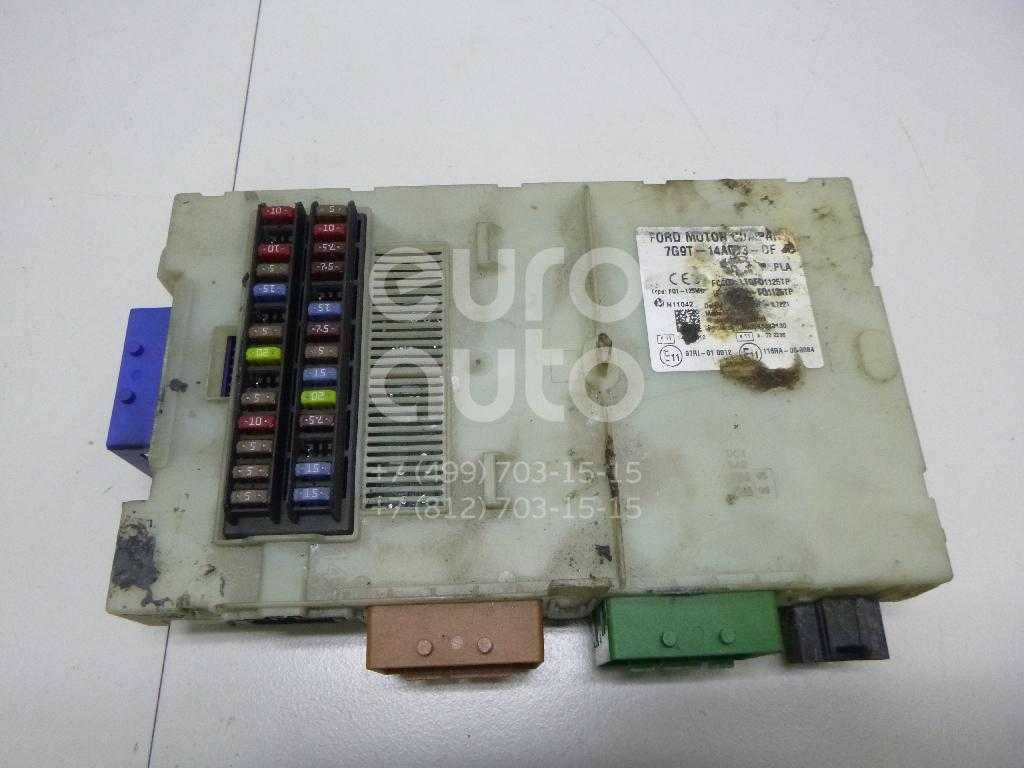

Фотография
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Назначение
p, blockquote 16,0,0,0,0 —>
F1 | 7,5А Модуль рулевого колеса |
F2 | 5А Панель приборов |
F3 | 10А Плафоны освещения салона |
F4 | 5А Иммобилайзер двигателя |
F5 | 7,5А Адаптивная система круиз-контроля (АСС) |
F6 | 5А Датчик дождя |
F7 | 15/20А Прикуриватель |
F8 | 10А Питание цепи разблокировки лючка заливной горловины топливного бака |
F9 | 15А Омыватели лобового стекла — задние |
F10 | 15А Омыватели лобового стекла — передние |
F11 | 10А Питание цепи разблокировки двери багажного отделения |
F12 | 10А Питание цепи запирания лючка заливной горловины топливного бака |
F13 | 20А Топливный насос |
F13 | 7,5/20А Топливный насос (2.2L Duratorq-TDCi Stage V) |
F14 | 5А Дистанционный частотный приемки, Датчик движения в салоне |
F15 | 5А Замок (выключатель) зажигания |
F16 | 5А Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
F17 | 5А Привод вибрации руля |
F18 | 10А Питание системы SRS (подушки безопасности) |
F19 | 7,5А ABS, датчик рысканья (ESP), электрический стояночный тормоз (ЕРВ), питание педали акселератора |
F20 | 7,5А Питание электронной подсистемы, предохранитель электронной подсистемы, зеркало с функцией автоматического затемнения, система предупреждения о выходе с полосы |
F21 | 15А Аудиосистема (включая голосовое управление) |
F22 | 5А Выключатель стоп-сигналов |
F23 | 20А Люк крыши |
F24 | 5А Узел рулевой колонки, блок управления климат-контролем |
Автомобили выпуска с 09.04.2019
Коробка распределения питания
Номер | Амперы | Описание |
---|---|---|
1 | 25 А 3 | Электродвигатель стеклоочистителя. |
2 | — | Реле стартера. |
3 | 15 А 1 | Стеклоочиститель заднего стекла; |
Масляный насос коробки передач вкл. / Выкл.
Система мониторинга слепых зон;
Камера заднего вида;
Система адаптивного регулирования скорости;
Модуль стабилизации напряжения.
Внизу блока предохранителей есть предохранители. Чтобы получить доступ к нижней части блока предохранителей:
- Освободите две защелки с обеих сторон блока предохранителей.
- Снимите внутреннюю часть блока предохранителей с держателя.
- Переместите блок предохранителей к центру моторного отсека.
- Поверните внешнюю часть коробки предохранителей, чтобы получить доступ к нижней части.
Номер | Амперы | Описание |
---|---|---|
56 | 20 А 1 | Омыватель фар. |
57 | 20 А 1 | Испаритель дизельного двигателя. |
58 | 30 А 1 | Подача топливного насоса. |
59 | 40 А 2 | Электронный вентилятор 3, 600 Вт. |
60 | 40 А 2 | Электронный вентилятор 1, 600 Вт; |
Система избирательного каталитического восстановления.
Номер | Амперы | Описание |
---|---|---|
1 | 10 А 1 | Не используется. |
2 | 7,5 А 1 | Сиденья с функцией памяти, поясничный подпор, электрическое зеркало. |
3 | 20 А 1 | Разблокировка водительской двери. |
4 | 5 А 1 | Переключатель включения / выключения электронного тормоза прицепа на вторичном рынке. |
5 | 20 А 1 | Замок зажигания; |
Кнопка выключателя зажигания.
Модуль двери багажного отделения с электроприводом.
Переключатель переключения передач.
Отпустите крышку багажника.
Индикатор передаточного числа.
Система мониторинга слепых зон;
Камера заднего вида;
Система адаптивного регулирования скорости.
Система адаптивного регулирования скорости;
Сиденье с подогревом;
Амперы | Описание |
---|---|
40 А. | Система избирательного каталитического восстановления — 2,0 л EcoBlue (88 кВт / 120 км) (YN) / 2,0 л EcoBlue (110 кВт / 150 км) (YM) / 2,0 л EcoBlue (147 кВт / 190 км) (BC). |
60 А. | Вентилятор охлаждения — 2,0 л EcoBlue (177 кВт / 240 км) (YL). |
Описание |
---|
Модуль управления дозированием редуктора. |
Блок предохранителей в салоне
Расположение блока предохранителей
Панель предохранителей расположена под перчаточным ящиком (зажмите фиксирующие зажимы, чтобы освободить крышку, снимите крышку, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающего кронштейна, опустите крышку блока предохранителей и потяните ее на себя) .
Схема блока предохранителей
Назначение предохранителей в панели приборов
№ | Усилитель | Описание |
---|---|---|
F1 | 7,5 А | Модуль рулевого колеса |
F2 | 5А | Кластер |
F3 | 10А | Внутренние лампы |
F4 | 5А | Иммобилайзер двигателя |
F5 | 7,5 А | Адаптивный круиз-контроль (ACC) |
F6 | 5А | Датчик дождя |
F7 | 20А | Зажигалка |
F8 | 10А | Подача разблокировки лючка топливного бака |
F9 | 15А | Омыватели лобового стекла – задние |
F10 | 15А | Омыватели лобового стекла – передние |
F11 | 10А | Деблокировка багажного отделения |
F12 | 10А | Поставка замка лючка топливного бака |
F13 | 20А | Топливный насос |
F13 | 7,5 А | Топливный насос (2,2 л Duratorq-TDCi Stage V) |
F14 | 5А | Дистанционный частотный приемник, Датчик движения в салоне |
F15 | 5А | Выключатель зажигания |
F16 | 5А | Звуковой оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
F17 | 5А | Привод вибрации рулевого колеса |
F18 | 10А | SRS (подушка безопасности) питание |
F19 | 7,5 А | ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
F20 | 7,5 А | Электронное питание, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выезде с полосы движения |
F21 | 15А | Поставка радио |
F22 | 5А | Выключатель стоп-сигнала |
F23 | 20А | Люк |
F24 | 5А | Поставка модуля климат-контроля и рулевой колонки |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Блоки под капотом
Монтажный блок
Он подключается сбоку от аккумулятора, к его положительному кабелю, и состоит из мощных плавких вставок. Чтобы получить к нему доступ, нужно поднять аккумулятор.
Схема
Обозначение
ФА | Дополнительный отопитель 80А (отопитель РТС) |
Фейсбук | Коробка передач 60А |
HR | 60A Дополнительный обогреватель (обогреватель RTS) / свечи накаливания (дизельный двигатель) |
ДФ | 40A Вентилятор охлаждения и кондиционирования воздуха |
ВЕРА | 60A Осветительное оборудование и общий электронный модуль (GEM) |
ФФ | 60А вкл |
ГФ | 60А Двигатель и светотехника |
ФХ | 60А Обогрев лобового стекла, ABS, ESP, электростеклоподъемники |
Блок реле
Этот блок находится рядом с батареей, он выглядит как квадрат.
Схема
Расшифровано
- R1 — Выключение кондиционера при полностью открытой дроссельной заслонке
- R2 — высокоскоростной вентилятор охлаждения двигателя
- R3 — Дополнительный отопитель (отопитель RTS)
- R4 — Дополнительный отопитель (отопитель RTS)
Схема блока предохранителей Ford Galaxy Mk3 и реле с назначением и расположением
3 rd поколение Ford Galaxy собирают с 2016 года. Годы 2017, 2018, 2019, 2020, 2021 и по настоящее время . В данной публикации мы показываем расположение коробок и обозначение предохранителей и реле 3 Ford Galaxy 3-го поколения, со схемами и их фотографиями
Обратите внимание на предохранители, отвечающие за прикуриватель
Содержимое
- 1 Пассажирский отсек
- 2 Моторный отсек
- 2.1 Верхняя часть
- 2.2 Нижняя часть
Салон
Расположен с левой стороны приборной панели и совмещен с BCM (кузовной блок управления) Для удобного доступа необходимо снять часть защиты.

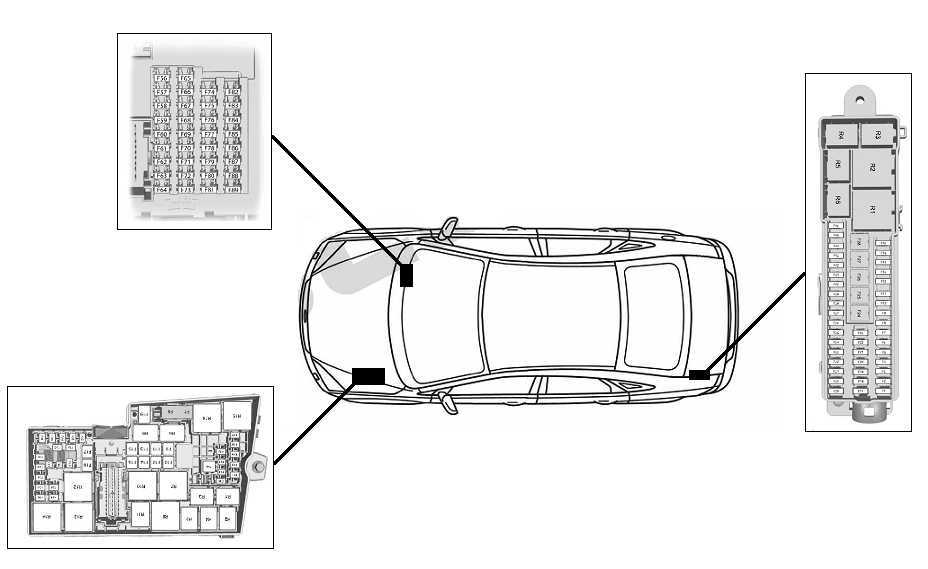

Местоположение

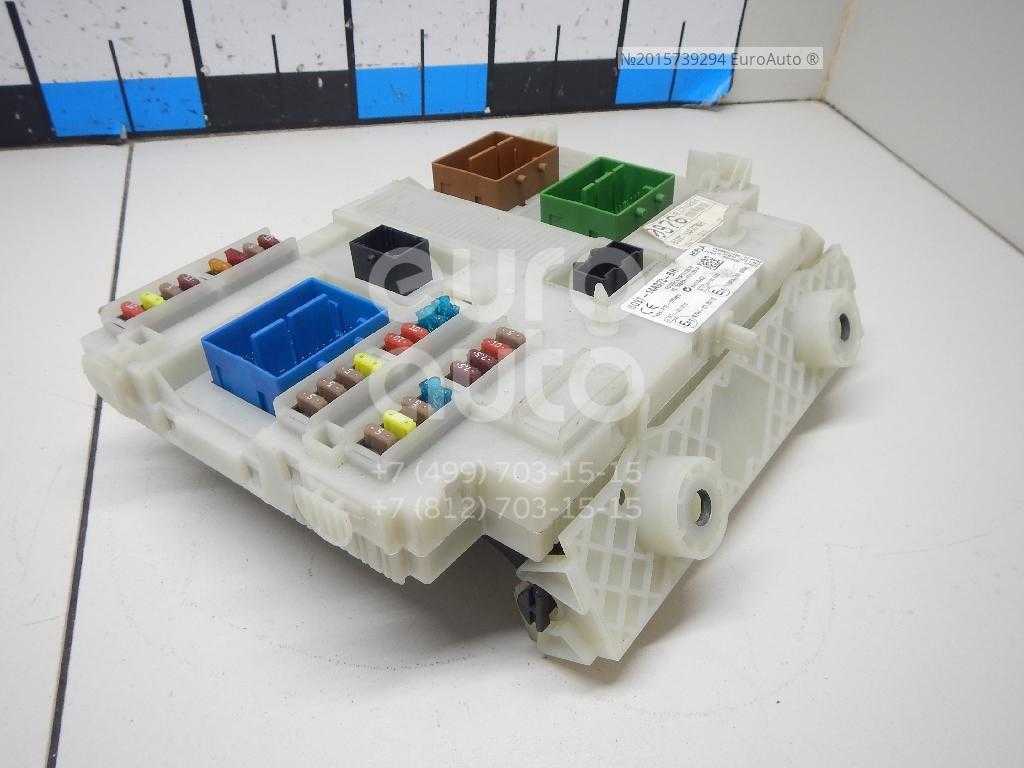

Фотография, например,
Диаграмма
Назначение
1 |
10A Foine Lamping, Lamping Lamport, LAMPART LAMPARTARTINGART, LAMPARTILGART, LAMPARTILGART, GIRORORILIGRILE, LAMPARTILGART, GIRORORILIRAT0003 |
2 |
7.5A Seat with memory function, Lower backrest support, driver’s seat, Power mirrors |
3 | 20A Unlock driver’s door |
4 | 5A Electronic trailer brake |
5 | 20A Переключатель зажигания, кнопка старта |
6 | 10A. Нагретые сиденья |
7 | 10A Резерв |
8 | 10A Резерв |
8 | 10A Резерв |
8 | 10A Резерв |
10A Резерв | |
10 | 5A модуль задняя дверь. система и радиоприемник) |
13 | 7,5A Рулевая колонка, приборная панель, диагностический разъем |
14 | 10A резерв |
15 | 10A Гробов каналов данных |
16 |
15A -защита от ребенка, разблокировка окна подъема багажа |
17 | 5A Забазвище |
19 | 7,5 А Индикатор отключения подушки безопасности пассажира, индикатор включения передач |
20 | 7,5 А Резерв |
5A Датчик влажности и температуры в салоне, Системы контроля «слепых/мертвых» зон, Камера заднего вида, Система адаптивного круиз-контроля | |
22 | 5A Датчик классификации пассажиров |
2 | |
24 | 20A Блокировка/разблокировка |
25 | 30A Окно двери водителя, зеркало двери водителя |
27 | 30A Luke |
28 | 20A Amplifier |
29 | 30A Rear door window, driver’s side |
30 | 30A Окно задней двери со стороны пассажира |
31 | 15A Резерв |
32 | 10A Модуль системы глобального позиционирования, голосовое управление (SYNC), адаптивный радиочастотный дисплей |
33 | . Airbag and seatbelt control module |
36 | 15A Auto-dimming interior mirror, Heated rear seat module, AWD system |
37 | 15A Voltage stabilization module |
38 | 30A Not used |
Upper section
The photo
Diagram
Designation
1 | 25A Windshield wiper 30A Hatch | ||
2 | Starter relay | ||
3 | 15A Automatic operation стеклоочистители, датчик дождя, задние дворники | ||
4 | Relay for electric blower fan | ||
5 | 20A Accessory power outlet on the rear of the console | ||
6 | Relay for auxiliary heater | ||
7 | 20A Powertrain control Модуль | ||
8t | 20A Модуль управления силовым агрегатом | ||
9 | Реле модуля управления силовым агрегатом | ||
10 Передние розетки, вспомогательные со стороны водителя | 2 200012 | ||
11 | 15A Powertrain control module | ||
12 | 15A Powertrain control module | ||
13 | 10A Powertrain control module | ||
14 | 10A Powertrain control module | ||
15 | Реле работы/запуска | ||
16 | 20A Дополнительная розетка на консоли, прикуриватель | ||
17 | 20A Дополнительная мощность в багажном отделении | ||
18 | 10A Модуль управления силовой агрегатом | ||
19 | 10A Руководство по электроэнергии | ||
20 | 10A 10A12. | ||
21 | 15A Модуль управления коробкой передач, масляный насос коробки передач | ||
22 | 10A Система кондиционирования воздуха | ||
23 | 15А. Старт/стоп, предупреждение о слепых зонах, камера заднего вида, адаптивный круиз-контроль, предупреждение о приближении, модуль контроля качества воздуха, датчик качества воздуха | ||
26 | 10A Блок управления силовым агрегатом. | ||
27 | 10A Резерв | ||
28 | 10A Насос омывателя заднего стекла. | ||
29 | 5A Air mass meter | ||
30 | Reserve | ||
31 | Reserve | ||
32 | Cooling fan relay | ||
33 | Air conditioning relay | ||
34 | 15A Электрический замок рулевой колонки. | ||
35 | Резерв | ||
36 | Резерв | ||
37 | Резерв | ||
38 | Cooling fan relay | ||
39 | Cooling fan relay | ||
40 | Horn relay | ||
41 | Horn relay | ||
42 | Fuel pump relay | ||
43 | Резерв | ||
44 | 5A нагретый распылитель стиральной машины | ||
45 | Резерв | ||
46 | 10A Генератор | ||
46 | 10A Generator | 46 | 10A. 0021 |
47 | 10A Brake Switch | ||
48 | 20A Sound signal | ||
49 | 5A Air flow sensor 20A Heating element for diesel fuel | ||
50 | 10A Cooling fan, transfer case 20A Сигнал | ||
51 | Резерв | ||
52 | Резерв | ||
53 | 10A Сиденья с электроприводом. | ||
54 | 5A Дистанционное управление топливным отопителем, 10A Выключатель тормоза | ||
55 | 10А Датчик ALT |
Ford Galaxy (2006-2015) — схема предохранителей
Год выпуска: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Предохранитель прикуривателя (розетка) на Ford Galaxy (2006-2015) — это предохранитель F19 в блоке предохранителей в салоне автомобиля.
Блок предохранителей в моторном отсеке
(2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V)
(2,3 л Duratec-HE и 2,2 л Duratorq-TDCi автоматический)
(EHPAS)(1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi)
(1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi manual, 2,0 л Duratec-HE, 2,3 л Duratec-HE и 2,0 л EcoBoost SCTi)
(1,6 л EcoBoost SCTi)
Датчик кислорода (управление двигателем).
(2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V)
Датчик массового расхода воздуха;
Клапан регулировки давления в топливной рампе (управление двигателем).
(2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V)
(1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V)
Перепускной клапан системы рециркуляции ОГ;
Испаритель топливного насоса
(2.2L Duratorq-TDCi Stage V) (управление двигателем)
Вспомогательный водяной насос
(1,6 л EcoBoost SCTi)
Датчик воды в топливе;
Клапан сброса звука;
Клапан управления завихрением;
Регулируемый впускной клапан;
Клапан рециркуляции ОГ;
Клапан регулировки масла IVVT (управление двигателем);
Клапан изменения фаз газораспределения;
Клапан вентиляции канистры;
Клапан управления турбонаддувом;
Клапан сброса давления (управление двигателем).
Датчик массового расхода воздуха;
Клапан рециркуляции ОГ;
(1,6 л Duratorq-TDCi)
Датчик воды в топливе;
Впускной дозирующий клапан
(2,0 л Duratorq-TDCi Stage V)
Активная решетка жалюзи
(2,2 л Duratorq-TDCi Stage V)
Клапан изменения фаз газораспределения впускных клапанов;
Клапан изменения фаз газораспределения;
Клапан продувки адсорбера;
Электрический перепускной клапан
(1,6 л EcoBoost SCTi)
Клапан слива канистры;
Реле давления в гидроусилителе руля
Регулируемый турбо-контроль (2.0L Duratorq-TDCi).
(2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V и 1,5 л Duratorq-TDCi)
