Руководство Форд Куга 2
Нужно больше информации про ремонт и обслуживание Ford Kuga 2 ? Изучите данное руководство “скачать” либо этот материал. А если остались вопросы, задавайте их в комментарии.
В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Находится под бардачком. Общий вид блока.
| Схема предохранителей в блоке салона Куга 2 | ||
|---|---|---|
| № | Описание | Ток, А |
| F56 | Топливный модуль (предохранитель бензонасоса) | 20 |
| F57 | Нет | — |
| F58 | — | |
| F59 | Приемопередатчик пассивной противоугонной системы | 5 |
| F60 | Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли | 10 |
| F61 | Не используется | — |
| F62 | Автоматические стеклоочистители, зеркало с функцией автоматического затемнения | 5 |
| F63 | Система адаптивного круиз-контроля (передний сенсорный модуль) | 10 |
| F64 | Нет | — |
| F65 | Отпирание защелки задней поднимающейся двери | 10 |
| F66 | Нет | — |
| F67 | Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения (GPS) | 7.5 |
| F68 | Электрический замок рулевой колонки | 15 |
| F69 | Щиток приборов | 5 |
| F70 | Нет | — |
| F71 | Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль | 10 |
| F72 | Модуль рулевого колеса | 7.5 |
| F73 | Разъем передачи данных, автономная звуковая система | 5 |
| F74 | Фары дальнего света | 15 |
| F75 | Противотуманные фары/фонари | 15 |
| F76 | Фонарь заднего хода | 10 |
| F77 | Насос омывателя | 20 |
| F78 | Выключатель зажигания, кнопка запуска | 5 |
| F79 | Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери | 15 |
| F80 | Прозрачный люк | 20 |
| F81 | Радиочастотный радиоприемник, датчик перемещений в салоне | 5 |
| F82 | Насос омывателя | 20 |
| F83 | Система централизованной блокировки замков | 20 |
| F84 | Не используется | — |
| F85 | Выключатель зажигания | 7.5 |
| F86 | Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира | 10 |
| F87 | Нет | — |
| F88 | — | |
| F89 | — |
В багажном отделении
Находится за нишей шасси со стороны пассажира. Фото — пример исполнения.
Ваш автомобиль имеет блок предохранителей, расположенный в моторном отсеке и крепящийся к положительному штырю аккумуляторной батареи. Этот блок содержит несколько предохранителей сильного тока. Если требуется произвести замену предохранителей сильного тока, обратитесь к официальному дилеру.
Блок предохранителей моторного отсека содержит предохранители сильного тока, которые защищают основные электрические системы вашего автомобиля от перегрузок.
Когда вы отсоединяете и повторно присоединяете аккумуляторную батарею, необходимо перезагрузить некоторые функции. Поднимите спусковой рычаг на задней части крышки, чтобы снять её.
Блок предохранителей в багажном отделении
Блок предохранителей находится в багажном отделении за нишей шасси со стороны пассажира. Снимите крышку панели предохранителей, чтобы обеспечить доступ к предохранителям.
-
Ошибка p0490 форд дизель
-
Тормозная система митсубиси аутлендер схема
-
Схема предохранителей хавал h6
-
Рабочая температура двигателя ниссан альмера g15
- Как проверить работоспособность панели приборов ваз
Блок под капотом
Находит в левой части подкапотного пространства и закрыт защитной крышкой.
Как снять крышку блока предохранителей
Для того что бы снять крышку блока предохранителей под капотом ford kuga 2, надо найти с задней стороны соответствующие фиксаторы — защелки.
Далее просто потянуть от себя и вверх. На внутреннюю сторону крышки будет нанесена актуальная схема блока.
p, blockquote 12,0,0,0,0 —>
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | Резерв |
| F5 | Резерв |
| F6 | Резерв |
| F7 | 40А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F8 | 30А Электронная система динамической стабилизации |
| F9 | 20А Омыватели фар |
| F10 | 40А Электродвигатель вентилятора отопителя |
| F11 | 30А Модуль качества напряжения, блок управления системами кузова |
| F12 | 30А Модуль управления силовым агрегатом |
| F13 | 30А Реле стартера |
| F14 | 40А Правая сторона обогреваемого ветрового стекла |
| F15 | 20А Передний прикуриватель, дополнительные гнезда электропитания |
| F16 | 40А Левая цепь обогреваемого ветрового стекла |
| F17 | 20А Дополнительный отопитель |
| F18 | Резерв |
| F19 | 5А Антиблокировочная система тормозов, управление системой динамической стабилизации |
| F20 | 15А Звуковой сигнал |
| F21 | 5А Выключатель стоп-сигналов |
| F22 | 15А Система мониторинга аккумуляторной батареи |
| F23 | 5А Соленоиды реле |
| F24 | 5А Управление освещением |
| F25 | Резерв |
| F26 | 5А Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) |
| F26 | 15А Питание катушки реле системы управления двигателем (автомобили с дизельным двигателем), система управления коробкой передач (автомобили с дизельным двигателем) |
| F27 | 15А Муфта компрессора системы кондиционирования |
| F28 | 5А Система адаптивного круиз-контроля (автомобили с системой авто-старт-стоп) |
| F29 | 25А Обогреватель заднего стекла кузова |
| F30 | Резерв |
| F31 | Резерв |
| F32 | 15А Модуль управления двигателем |
| F33 | 10А Модуль управления двигателем |
| F34 | 10А Модуль управления двигателем |
| F35 | 15А Модуль управления двигателем |
| F36 | 5А Активные жалюзи радиатора |
| F37 | 5А Питание индикатора отключения надувной подушки безопасности пассажира |
| F38 | 5А Модуль управления двигателем, модуль управления коробкой передач |
| F39 | 5А Фары, коррекция наклона света фар |
| F40 | 5А Электрический усилитель рулевого управления |
| F41 | 20А Блок управления системами кузова |
| F42 | 15А Очиститель заднего стекла |
| F43 | 15А Фары |
| F44 | 5А Система адаптивного круиз-контроля (автомобили без системы авто-старт-стоп) |
| F45 | 10А Обогреваемый распылитель омывателя |
| F46 | 40А Автоматический режим работы стеклоочистителя |
| F47 | Резерв |
| F48 | 15А Испаритель дизельного топлива |
| R1 | Резерв |
| R2 | Реле звукового сигнала |
| R3 | Реле испарителя дизельного топлива |
| R4 | Резерв |
| R5 | Резерв |
| R6 | Резерв |
| R7 | Силовое реле — Антиобледенитель ветрового стекла |
| R8 | Резерв |
| R9 | Реле Омывателей фар |
| R10 | Реле стартера |
| R11 | Муфта компрессора системы кондиционирования — реле |
| R12 | Силовое реле — Вентилятор системы охлаждения |
| R13 | Вентилятор обогревателя — мини реле |
| R14 | Реле системы управления двигателем |
| R15 | Силовое реле — Обогреватель заднего стекла |
| R16 | Силовое реле — Зажигание |
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0480 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
- Audi (Ауди А5, Ауди а6, Ауди q7)
- Buick (Бьюик Лесабре)
- Chevrolet (Шевроле Авео, Импала, Камаро, Круз, Ланос, Лачетти, Монте Карло, Тахо)
- Chrysler (Крайслер Вояджер, Пацифика, ПТ Крузер)
- Citroen (Ситроен С3, С4, С5, Берлинго, Джампер)
- Daewoo (Дэу Нексия)
- Dodge (Додж Калибр, Неон)
- Fiat (Фиат Добло, Дукато)
- Ford (Форд Куга, Мондео, Транзит, Фокус, C-Max)
- Jaguar (Ягуар X-Type)
- Jeep (Джип Вранглер, Гранд Чероки, Компасс)
- Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
- Lifan
- Lincoln (Линкольн MKZ)
- Mazda (Мазда 3, Мазда cx5, Мазда cx7)
- Opel (Опель Астра, Вектра, Зафира, Корса)
- Peugeot (Пежо 206, 307, 407, 408, Боксер, Партнер)
- Pontiac (Понтиак Grand Prix)
- Porsche (Порше Кайен)
- Skoda (Шкода Октавия)
- Ssangyong (Саньенг Кайрон, Рекстон)
- Suzuki
- Volkswagen (Фольксваген Гольф, Джетта, Пассат, Поло, Тигуан, Транспортер)
- Volvo
- ВАЗ 2107, 2110, 2114, 2115
- Волга Крайслер, 31105
- Газель Бизнес, ЗМЗ 405, УМЗ 4216
- Заз Сенс, Шанс
- Лада Веста, Гранта, Калина, Нива, Приора
С кодом неисправности Р0480 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0101, P0102, P0131, P0137, P0300, P0443, P0481, P0482, P0499, P0742.
Блок под капотом
Расположен под защитной крышкой с левой стороны, рядом с аккумулятором.
Схема
Назначение предохранителей
| 1 | 50А Электро вентилятор охлаждения двигателя |
| 2 | 80А Рулевое управление с усилителем |
| 3 | 60А Внутренний блок предохранителей 1 |
| 4 | 60А Внутренний блок предохранителей 2 |
| 5 | 80А Отопитель PTC |
| 6 | 60А Свечи подогрева (только для автомобилей с дизельными двигателями) |
| 7 | 30А Анти блокировочная система АБС, насос системы динамической стабилизации |
| 8 | 20А Анти блокировочная система ABS, клапаны системы динамической стабилизации |
| 9 | 20А Блок управления силовым агрегатом |
| 10 | 30А Вентилятор системы климат-контроля |
| 11 | 20А Выключатель зажигания (стартера и приборов) |
| 12 | 40А Реле 15 зажигание |
| 13 | 20А Электрическая обмотка стартера |
| 14 | 40А Обогрев лобового стекла, правая сторона |
| 15 | Резерв |
| 16 | 40А Обогрев ветрового стекла, левая сторона |
| 17 | Резерв |
| 18 | 30А Преобразователь мощности |
| 19 | 10А Модуль ABS |
| 20 | 15А Звуковой сигнал |
| 21 | 20А Вспомогательный отопитель |
| 22 | 10А Модуль усилителя рулевого управления |
| 23 | 30А Омыватели фар |
| 24 | 15А Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10А Реле зажигания |
| 26 | 10А Автоматическая коробка передач |
| 27 | 10А Муфта компрессора системы кондиционирования |
| 28 | 10А Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10А Система раздельного климат-контроля |
| 30 | 3А Блок управления силовым агрегатом, автоматическая трансмиссия |
| 31 | 10А Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10А Автоматическая коробка передач |
| 33 | 10А Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10А Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 34 | 10А Форсунки, катушки зажигания |
| 10 | 10А Блоку правления силовым агрегатом, клапана, электромагнитный клапан |
| 36 | 10А Блок управления силовым агрегатом |
Реле
- Резерв
- Реле звукового сигнала
- Реле фонарей заднего хода
- Резерв
- Реле подогревателя топлива
- Резерв
- Реле обогревателя лобового стекла
- Реле основных цепей зажигания
- Реле насоса омывателя фар
- Реле электродвигателя вентилятора отопителя
- Реле полностью открытого положения дроссельной заслонки
- Реле свечей накаливания
- Реле стартера
- Реле системы управления двигателем
Контрольные точки для проверки предохранителей
При поиске блока предохранителей в вашем автомобиле Форд Куга, вы можете упустить важные контрольные точки, где их следует проверять. Вот несколько мест, где вы можете найти предохранители и проверить их состояние:
Двигательный отсек: Откройте капот автомобиля и обратите внимание на блок предохранителей, который обычно расположен сбоку от аккумулятора. Откройте его и проверьте каждый предохранитель на наличие перегоревших.
Салон автомобиля: Ваш автомобиль может также иметь блок предохранителей в салоне, защищенный кожухом
Он обычно расположен на пассажирской стороне, под панелью приборов. Откройте его и проверьте каждый предохранитель.
Боковая панель: В некоторых моделях Форд Куга блок предохранителей может находиться в боковой панели салона. Проведите визуальный осмотр, чтобы убедиться, что предохранители не перегорели.
Не забывайте проверять указанные места регулярно, чтобы быть уверенными, что предохранители в вашем автомобиле Форд Куга работают исправно. Если вы обнаружите перегоревший предохранитель, замените его на соответствующий новый предохранитель, чтобы избежать потенциальных проблем с электрическими системами вашего автомобиля.
Обслуживание коробки 6F35
Коробка 6F35 не проблемная, как правило, причиной поломок становится владелец, который неправильно эксплуатирует устройство. Правильное использование коробки и замена масла, согласно пробегу, гарантирует работу изделия свыше 150000 км без проблем.
Диагностика коробки проводится в случае:
- Слышны посторонние шумы, вибрации, треск в коробке;
- Неправильное переключение передач коробки;
- Передачи коробки не переключаются вовсе;
- Падение уровня масла коробки, изменение цвета, запаха, консистенции.
Симптомы, перечисленные выше, требуют незамедлительного обращения в сервисный центр с целью диагностики и устранения неисправности.
Предотвратить преждевременные поломки изделия и продлить срок эксплуатации, цель плановых мероприятий, проводимых согласно установленного технического регламента для коробки автомобиля Ford Kuga. Работа выполняется на специально оборудованных станциях, обученным персоналом на специальном оборудовании.
АКПП 6F35 технический регламент плановое ТО, автомобиль Ford Kuga:
| ТО-1 | ТО-2 | ТО-3 | ТО-4 | ТО-5 | ТО-6 | ТО-7 | ТО-8 | ТО-9 | ТО-10 | |
| Год | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Тысяч километров | 15 | 30 | 45 | 60 | 75 | 90 | 105 | 120 | 135 | 150 |
| Регулировка сцепления | Да | Да | Да | Да | Да | Да | Да | Да | Да | Да |
| Замена трансмиссионной жидкости коробки | — | — | Да | — | — | Да | — | — | Да | — |
| Замена фильтра коробки | — | — | Да | — | — | Да | — | — | Да | — |
| Проверка трансмиссии на наличие видимых повреждений и протечек | — | Да | — | Да | — | Да | — | Да | — | Да |
| Проверка на наличие утечек и неисправностей бортовой передачи и конической шестерни для авто с полным приводом. | — | — | Да | — | — | Да | — | — | Да | — |
| Проверка состояния приводных валов, подшипников, шарниров равных угловых скоростей для авто с полным приводом. | — | — | Да | — | — | Да | — | — | Да | — |
В случае не проведения или нарушения времени проведения работ, установленных техническим регламентом, возможны следующие последствия:
- Потеря рабочих качеств жидкости коробки;
- Выход из строя фильтра коробки;
- Выход из строя соленоидов, планетарного механизма, гидравлического трансформатора коробки и др.;
- Выход из строя датчиков коробки;
- Выход из строя фрикционных дисков, клапанов, поршней, прокладок коробки и др.
Этапы устранения неисправностей:
- Обнаружение проблемы, обращение на станцию ТО;
- Диагностика коробки, выявление неисправностей;
- Демонтаж, полная или частичная разборка коробки, выявление неработоспособных деталей;
- Замена изношенных механизмов и узлов коробки;
- Сборка и установка коробки на место;
- Заправка коробки трансмиссионной жидкостью;
- Проверка коробки на работоспособность, обкатка.
Коробка передач 6F35, устанавливаемая на Ford Kuga надёжный и экономичный агрегат. В сравнении с другими шести ступенчатыми агрегатами, эта модель считается удачной коробкой. При условии соблюдения в полном объёме правил эксплуатации и ТО, срок службы изделия соответствует сроку, установленному заводом изготовителем.
Замена предохранителя в случае неисправности
Если у вас возникла проблема с электрическими компонентами вашего автомобиля, первым шагом может быть замена предохранителя. Чтобы это сделать, вам понадобится найти расположение блока предохранителей в вашем Форд Куга. Следуйте этому руководству для замены предохранителя.
Ориентировочное местоположение блока предохранителей в Форд Куга — под щитом приборов, находящимся на панели приборов перед водителем. Откройте дверцу щита приборов, чтобы получить доступ к предохранителям.
Внутри дверцы щита приборов вы найдете схему расположения предохранителей
Используйте эту схему, чтобы определить конкретный предохранитель, который нужно заменить.
Осторожно вытащите неисправный предохранитель из держателя. Убедитесь, что вы вытащили правильный предохранитель, иначе вы можете повредить другие электрические компоненты автомобиля.
Установите новый предохранитель в держатель
Убедитесь, что предохранитель плотно прилегает и надежно фиксируется в держателе.
Проверьте работу электрического компонента, который был проблемным. Если проблема сохраняется, вам может потребоваться обратиться к специалистам для диагностики и ремонта.
Обратите внимание, что предохранители являются важными элементами электрической системы автомобиля, и неправильная замена или установка может привести к серьезным повреждениям. Если у вас нет опыта в ремонте автомобилей, рекомендуется обратиться к квалифицированным специалистам для замены предохранителя и решения проблемы с электрической системой вашего автомобиля
Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2
Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.
Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.
Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).
Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2
Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2
Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2
Расположение предохранителей Ford KA 2008-2014
Оглавление
Блок предохранителей в салоне
Расположение блока предохранителей
Автомобили с левым рулем: Для доступа к предохранителям необходимо снять запрессованную крышку «Е». Предохранитель на 5 А для обогрева наружных зеркал заднего вида находится в районе диагностического разъема. Блок управления присутствует в нижней части, помимо педалей.
Автомобили с правым рулем: Этот блок предохранителей находится за крышкой «F» в перчаточном ящике.
Схема блока предохранителей
Назначение предохранителей в панели приборов
| № | Amp | Описание |
|---|---|---|
| F12 | 7.5A | Блок питания правого ближнего света |
| F13 | 7.5A | Питание блока управления левой фарой ближнего света и корректора фар |
| F31 | 5A | Катушки дистанционного переключателя на блоке предохранителей в моторном отсеке (INT/A) |
| F32 | 7.5A | Передние и задние плафоны, освещение багажника и габаритные огни |
| F36 | 10A | Диагностический разъем, магнитола, климат-контроль, EOBD |
| F37 | 5A | Выключатель стоп-сигналов, узел панели приборов |
| F38 | 20A | Центральный замок двери |
| F43 | 15A | Насос омывателя ветрового/заднего стекла |
| F47 | 20A | Электрические стеклоподъемники со стороны водителя |
| F48 | 20A | Электрические стеклоподъемники со стороны пассажира |
| F49 | 5A | Датчик парковки, выключатели подсветки, электрозеркала |
| F50 | 7.5A | Блок управления подушками безопасности |
| F51 | 7.5A | Переключатель магнитолы, схождение, климат-контроль, стоп-сигналы, сцепление |
| F53 | 5A | Узел панели приборов |
Расположение блока предохранителей
Блок предохранителей находится рядом с аккумулятором. Чтобы получить к нему доступ, нажмите устройство «I», отпустите защелки «M» и снимите крышку.

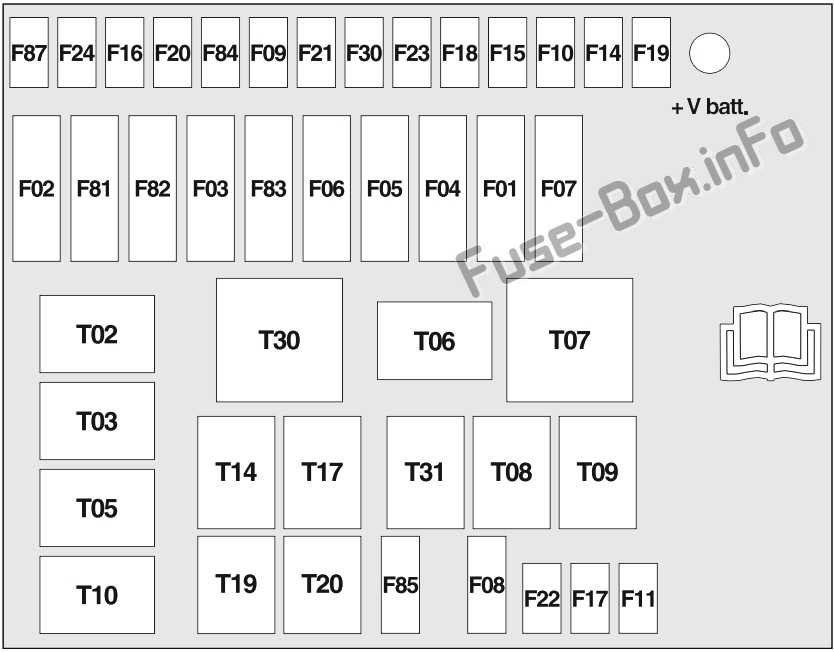

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| F01 | 60A | Блок управления бортовым компьютером |
| F02 | 20A | Сабвуфер, Hi-Fi аудиоусилитель |
| F03 | 20A | Замок зажигания |
| F04 | 40A | Блок управления ABS (питание насоса) |
| F05 | 70A | EPS |
| F06 | 20A | Односкоростной вентилятор охлаждения двигателя |
| F06 | 30A | Односкоростной вентилятор охлаждения двигателя, низкоскоростной вентилятор охлаждения двигателя |
| F07 | 40A | Высокоскоростной вентилятор охлаждения двигателя |
| F08 | 30A | Вентилятор системы климат-контроля |
| F09 | 15A | Прицеп / Запасной |
| F10 | 15A | Рога |
| F11 | 10A | Система управления двигателем (вторичные нагрузки) |
| F14 | 15A | Фары дальнего света |
| F15 | 15 | Подогрев сидений / электродвигатель люка в крыше |
| F16 | 7.5A | +15 Блок управления двигателем |
| F17 | 10A | Блок управления двигателем |
| F18 | 7.5A | 1,2 л Duratec: блок управления двигателем; 1,3 л Duratorq: блок управления двигателем, катушка реле |
| F19 | 7.5A | Компрессор кондиционера |
| F20 | 30A | Обогрев заднего стекла, антизапотеватель зеркал |
| F21 | 15A | Топливный насос |
| F22 | 15A | Катушка зажигания, форсунки (1,2 л Duratec) |
| F22 | 20A | Блок управления двигателем (1,3 л Duratorq) |
| F23 | 20A | Блок управления ABS (питание блока управления + соленоиды) |
| F24 | 7.5A | +15 Блок управления ABS (питание помпы), EPS, датчик рыскания |
| F30 | 15A | Противотуманные огни |
| F81 | 50A | Блок управления свечами накаливания (1,3 л Duratorq) |
| F82 | — | Запасной |
| F83 | 50A | Обогрев лобового стекла |
| F84 | — | Запасной |
| F85 | 15A | Передняя розетка (с вилкой прикуривателя или без нее) |
| F87 | 7.5A | +15 для фонарей заднего хода, дебиметра, датчика наличия воды в дизеле, катушек реле Т02, Т05, Т14 и Т19 |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Блок предохранителей расположен рядом с аккумулятором. Чтобы получить доступ к нему, нажмите на устройство “I”, отпустите язычок “M” и снимите крышку.
Схема блока предохранителей
Распределение предохранителей в моторном отсеке
| № | Усилитель | Описание |
|---|---|---|
| F01 | 60А | Блок управления бортовым компьютером |
| F02 | 20А | Сабвуфер, усилитель звука класса hi-fi |
| F03 | 20А | Выключатель зажигания |
| F04 | 40А | Блок управления ABS (питание насоса) |
| F05 | 70A | EPS |
| F06 | 20А | Односкоростной вентилятор охлаждения двигателя |
| F06 | 30А | Односкоростной вентилятор охлаждения двигателя, низкоскоростной вентилятор охлаждения двигателя |
| F07 | 40А | Высокоскоростной вентилятор охлаждения двигателя |
| F08 | 30А | Вентиляторы климат-контроля |
| F09 | 15А | Прицеп/запасной прицеп |
| F10 | 15А | Рог |
| F11 | 10А | Система управления двигателем (вторичная нагрузка) |
| F14 | 15А | Фары дальнего света |
| F15 | 15 | Двигатель сидений/люка с подогревом |
| F16 | 7,5 А | +15 Блок управления двигателем |
| F17 | 10А | Блок управления двигателем |
| F18 | 7,5 А | 1.2L Duratec: Блок управления двигателем. 1.3L Duratorq: блок управления двигателем, катушка реле |
| F19 | 7,5 А | Компрессор кондиционера |
| F20 | 30А | Заднее стекло с подогревом, зеркало заднего вида |
| F21 | 15А | Топливный насос |
| F22 | 15А | Катушка зажигания, топливная форсунка (1,2 л Duratec) |
| F22 | 20А | Блок управления двигателем (1,3 л Duratorq) |
| F23 | 20А | Блок управления ABS (питание блока управления + соленоид) |
| F24 | 7,5 А | +15 Блок управления ABS (питание насоса), EPS, датчик рысканья |
| F30 | 15А | Противотуманные фары |
| F81 | 50А | Блок управления свечами зажигания (1,3 л Duratorq) |
| F82 | – | Запасной |
| F83 | 50А | Ветровое стекло с подогревом |
| F84 | – | Замена |
| F85 | 15А | Переднее гнездо (со штекером прикуривателя или без него) |
| F87 | 7,5 А | +15 для фонарей заднего хода, дефоулера, детектора воды в дизельном топливе, катушек реле T02, T05, T14 и T19 |
Монтажные блоки для Lada 4×4 2020 года выпуска
Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв
или 5дв.)
сайта для 3дв. или 5дв.).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
Ключевые слова: монтажный блок 4х4 | торпедо 4х4
Блок в салоне Ford Kuga 1
Он находится под панелью приборов со стороны пассажира, под бардачком.
Схема
Обозначение
| 100 | 10А Электронные модули (питание от замка зажигания) |
| 101 | 20А Электрический привод водительского сиденья |
| 102 | 10А Управление отопителем, дистанционный приемник управления |
| 103 | 10А Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10А Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25А Обогреватель заднего стекла |
| 106 | 20А Запуск двигателя без ключа |
| 107 | 10А Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20А Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10А Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 5А Топливный насос (только дизельный двигатель) |
| 111 | 15А Топливный насос (только бензиновый двигатель) |
| 112 | 15А Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10А Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10А Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5А Питание органов управления внешним освещением от генератора |
| 116 | 20А Противотуманные фары/ фонари |
| 117 | 7,5А Освещение регистрационного знака |
| 118 | 20А Модуль электрооборудования двери (левой задней) |
| 119 | 15А Дополнительное гнездо питания в багажном отделении |
| 119 | 25А Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20А Модуль электрооборудования двери (правой задней) |
| 121 | 20А Электрообогрев передних сидений |
| 122 | 10А Модуль подушки безопасности |
| 123 | 7,5А Электрообогрев наружных зеркал заднего вида |
| 124 | 7,5А Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5А Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20А Система управления замками без помощи ключа |
| 127 | Резерв |
| 128 | Резерв |
| 129 | 20А Cтеклоочистители ветрового стекла |
| 130 | 10А Модуль AWD |
| 131 | 15А Очиститель заднего стекла |
| 132 | 15А Стоп-сигналы |
| 133 | 25А Реле центральной блокировки замков, модуль двери пассажира |
| 134 | 20А Реле центральной системы блокировки, модуль двери водителя |
| 135 | 20А Лампы для дневного времени |
| 136 | 15А Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10А Динамик включения аварийного батарейного питания |
| 138 | 10А Модуль управления силовым агрегатом, педаль акселератора, автоматическая коробка передач, мониторинг бесключевого модуля IGN |
| 139 | 10А Дальний свет фар, правая сторона |
| 140 | 10А Дальний свет фар, левая сторона |
| 141 | 10А Фонарь заднего хода |
| 142 | 15А Ближний свет фар (правая сторона) |
| 143 | 15А Ближний свет фар (левая сторона) |
Часто задаваемые вопросы о блоке предохранителей
Владельцы автомобилей Форд Куга часто задают вопросы о местонахождении блока предохранителей и их функциях. Ниже приведены ответы на некоторые из этих вопросов:
1. Где находится блок предохранителей в Форд Куга?
Блок предохранителей в Форд Куга расположен в отсеке двигателя, справа от аккумулятора. Для доступа к блоку предохранителей необходимо снять пластиковый кожух.
2. Какие функции выполняют предохранители в автомобиле?
Предохранители в автомобиле Форд Куга предназначены для защиты электрических цепей автомобиля от перегрузки и короткого замыкания. Они предотвращают возможное повреждение проводки и электроники автомобиля.
3. Какой предохранитель отвечает за освещение салона?
Предохранитель №15, который называется «CHMSL», отвечает за освещение салона автомобиля Форд Куга.
4. Что делать, если предохранитель перегорел?
Если предохранитель перегорел, необходимо заменить его на предохранитель того же типа и номинала
Важно использовать только предохранители, рекомендованные производителем автомобиля
5. Как узнать, перегорел ли предохранитель?
В автомобиле Форд Куга предусмотрена система контроля предохранителей, которая в случае перегорания предохранителя активирует индикатор на приборной панели. Если индикатор горит, это означает, что необходимо заменить соответствующий предохранитель.
Схема и расположение блока предохранителей Лада Гранта фото и видео
Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.
Получаем доступ к блоку предохранителей в салоне
В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.
Снятие декоративной заглушки
Месторасположение фиксаторов декоративной заглушки монтажного блока
Сняли с одного крепления
Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.
Снимаем фишку с кнопки багажника
Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.
Извлечение предохранителей и контактного реле
Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.
Схема расположения предохранителей в монтажном блоке
|
Схема монтажного блока |
Блок предохранителей (наносил цифры весь день) |
Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!
| F1 | 15 | Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки |
| F2 | 30 | Стеклоподъемники |
| F3 | 15 | Аварийный сигнал |
| F4 | 20 | Стеклоочиститель, НПБ |
| F5 | 7.5 | 15 клемма |
| F6 | 7.5 | Свет заднего хода |
| F7 | 7.5 | Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости |
| F8 | 30 | Обогрев заднего стекла |
| F9 | 5 | Габаритный огонь правый |
| F10 | 5 | Габаритный огонь левый |
| F11 | 5 | Задний противотуманный огонь |
| F12 | 7.5 | Ближний свет правый |
| F13 | 7.5 | Ближний свет левый |
| F14 | 10 | Дальний свет правый |
| F15 | 10 | Дальний свет левый |
| F16 | — | — |
| F17 | — | — |
| F18 | — | — |
| F19 | — | — |
| F20 | 15 | Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем |
| F21 | 15 | Бензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | ДХО |
| F24 | — | — |
| F25 | 10 | Плафон освещения салона, стоп-сигнал |
| F26 | — | — |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | — | — |
| F32 | 30 | Отопитель, ЭУР |
Схема контактных реле
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Разница в комплектациях: стандарт, норма, люкс
Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.
Блок предохранителей нового образца
Схема блока предохранителей нового образца
Блок предохранителей под капотом автомобиля
В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.
Блок предохранителей обозначен стрелочкой
Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. При выборе виртуального казино, любители азартного отдыха сравнивают многие факторы. Для большинства фанатов важным является, какие игровые автоматы на деньги на www.hcsarov.ru/slotsmoney/ предлагает использовать клуб. Только лицензионный софт может гарантировать честную игру, и позволит рассчитывать на выигрыш реальных денег в особо крупных размерах. После окончания работ не забудьте вернуть крышку на место.
Схема блока в комплектациях: Стандарт, Норма
| F1 | 30 | Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 30 | Вентилятор отопителя (предохранитель печки гранты) |
| F5 | 50 | Электроусилитель рулевого управления |
Схема блока в комплектации Люкс
| F1 | 50A | Обогреватель ветрового стекла |
| F2 | 60A | Генератор |
| F3 | 60A | Генератор |
| F4 | 40A (в комплектации без климатической установки — 30А) | Электровентиляторы охлаждения радиатора |
| F5 | 50A | Электромеханический усилитель рулевого управления |
| F6 | 40A | Блок управления антиблокировочной системой тормозов (ABS) |
Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.
