Предохранители хендай акцент тагаз и реле с описанием и схемами блоков

Реле и предохранители в Акценте – схема монтажных блоков реле и предохранителей в Hyundai Accent Tagaz

Записаться КонтактыБлок реле и предохранителей под капотом:1 – предохранитель 100А цепи генератора;  2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации,  сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);  3 – предохранитель 30А цепи ламп головного и габаритного света;  4 – предохранитель 20А цепи блока управления двигателем;  5 – предохранитель 30А цепи пуска двигателя и катушек зажигания;  6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя;  7 – разъем электропроводки;  8 – реле вентилятора отопителя;  9 – реле звукового сигнала;  10 – предохранитель 10А цепи лампы освещения салона;  11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения;  12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования;  13 – реле муфты компрессора кондиционера;  14 -гнездо реле противотуманных фар;  15 – резервное гнездо предохранителя;  16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала;  17 – предохранитель 10А цепи блока управления двигателем;  18 – реле вентилятора радиатора системы охлаждения двигателя;  19 – предохранитель 10А цепи включения кондиционера;  20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования;  21 – предохранитель 10А цепи блока управления двигателем;  22 – предохранитель 10А цепи муфты компрессора кондиционера;  23 -предохранитель 10А цепи звукового сигнала;  24 – предохранитель 15А цепи противотуманных фар;  25 – предохранитель 10А цепи правой лампы головного света;  26 – предохранитель 10А цепи левой лампы головного света;  27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля;  28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля;  29 – реле ламп габаритного света;  30 – резистор предварительного возбуждения генератора;  31 – реле стартера;  32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования;  33 – предохранитель 30А цепи электростеклоподъемников;  34 – предохранитель 30А цепи блока управления АБС;  35 – гнездо реле постоянно включенного ближнего света;  36 – реле топливного насоса;  37 – предохранитель 30А цепи блока управления АБС;  38,39 – гнездо диода;  40 – предохранитель 30А цепи вентилятора отопителя.  Предохранители в салоне (у левой ноги внизу):1 – предохранитель 10А цепи указателей поворота;  2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов;  3 – предохранитель 10А цепи комбинации приборов;  4 – предохранитель 15А цепи подушки безопасности;  5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;  6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ);  7 – предохранитель 10А цепи аварийной сигнализации;  8 – предохранитель 10А цепи сигналов торможения;  9 – предохранитель 20А цепи обогрева заднего стекла;  10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;  11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла;  12 – предохранитель 10А цепи обогрева сиденья (опция);  13 – предохранитель 10А цепи АБС;  14 – резервное гнездо предохранителя;  15 – предохранитель 15А цепи прикуривателя;  16 – предохранитель 10А цепи наружных зеркал с электроприводом;  17 – предохранитель 10А цепи кондиционера;  18 – резервное гнездо предохранителя.  Блок реле в салоне (за маленьким бардачком, вид снизу):1 – реле электронного распределения тормозных усилий (EBD);  2 – реле противотуманного света в задних фонарях;  3 – главное реле системы управления двигателем (для наглядности крепление отсоединено);  4 – реле ламп головного света;  5 – реле очистителя и омывателя ветрового стекла;  6 – реле АБС;  7 – реле электростеклоподъемников;  8 – реле обогрева заднего стекла;  9 – реле звукового сигнализатора;  10 – реле указателей поворота и аварийной сигнализации.  Еще одно проблемное место с перемычками о котором многие и не догадываются. Блочок перемычек прячется между крылом и блоком предохранителей. Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.

На перемычки попадает влага и они окисляются. Указано красной стрелкой указан. Мы уже рассказывали о таком ремонте у нас на сайте.

|

Возврат к списку

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Расположение предохранителей и реле Хендай Акцент

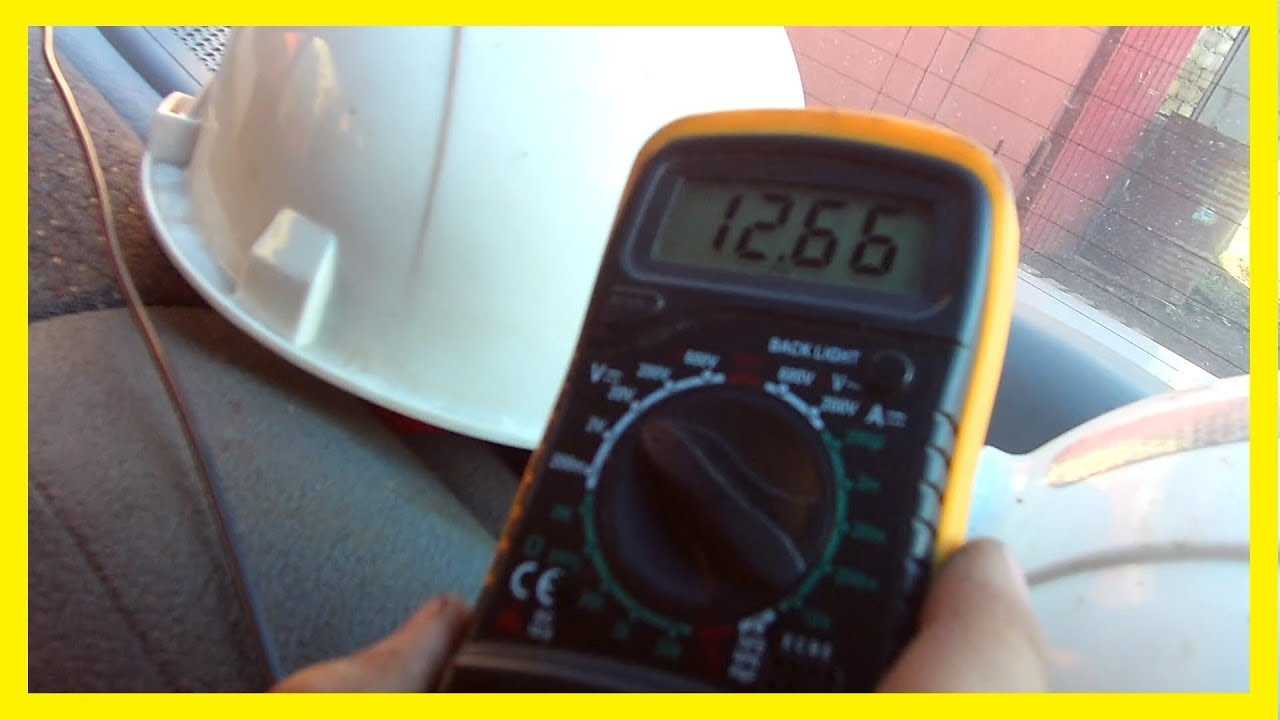

Можно проверить напряжение на контактах элементов обогрева, при нажатой кнопке предохранители hyundai accent там должно. Если напряжение на клеммах отсутствует, проверьте проводку, предохранители hyundai accent по кузову и исправность кнопки. Если не горят лампы головного света или габаритов, проверьте также предохранители 27, 28, затем в салонном блоке реле 4, сами лампы, контакты разъёмов, проводку и выключатель.

Если двигатель не заводится, работает не ровно или глохнет без видимых причин, проверьте этот предохранитель и его контакты, а также предохранители 5, 6, 16, 17, 18, 21, затем в салонном блоке предохранитель 5 и реле 3.

Помимо проводки, дело может быть в топливной системе, бензонасосе, системе зажигания, свечах и других составляющих предохранители hyundai accent. Если нет опыта, лучше провести полную диагностику двигателя в автосервисе.

Если вентилятор системы охлаждения двигателя не включается, проверьте также реле 18 и предохранитель 10 в салонном блоке. Попробуйте подать напряжение 12 В от АКБ напрямую на вентилятор, исключив тем самым вариант его поломки.

Также дело может предохранители hyundai accent в датчике температуре охлаждающей жидкости ДТОЖ или термостате.

При появлении признаков повышенной температуры и перегрева двигателя сразу же глушите. Иначе можно попасть на дорогостоящий ремонт. Если нет опыта, лучше обратиться в мастерскую. Если у вас перестала работать печка и в салоне холодно, проверьте это реле, а также предохранитель Если предохранители hyundai accent работает только в режиме максимальных оборотов, проверьте резистор, который отвечает за режимы работы вентилятора.

Если печка не работает ни в одном из режимов, попробуйте подать напряжение предохранители hyundai accent В напрямую с аккумулятора на её мотор. Чтобы добраться до мотора, нужно снять крышку под основным перчаточным ящиком.

Как снять и заменить блок предохранителей Акцент

Процедура замены данного устройства будет под силу даже начинающим автомобилистам. Но все же некоторые нюансы стоит знать, например, что замена черного ящика проходит при отсоединенной АКБ и выключенном зажигании.

Алгоритм замены блока с предохранителями:

С помощью описания электросхем определиться, какой именно элемент подлежит замене. Отключить аккумулятор, для этого достаточно отсоединить клемму, несущую минусовой заряд. Открыть пластиковую крышку, которая защищает блок предохранителей на Акцент Тагаз. Это можно сделать вручную или с помощью плоской отвертки. С помощью специального пинцета либо руками вытащить перегоревший элемент. Если возникают сомнения по поводу работоспособности предохранителя, то достаточно посмотреть проходит ли внутри плавкая нить. Если ее нет, то элемент подлежит замене. Установить новую деталь вместо неисправной и проверить ее работоспособность. При этом мощность нового элемента должна совпадать с мощностью извлеченного. Если это на момент замены невозможно, то временно можно установить деталь с меньшим номиналом. Закрыть монтажный блок пластиковой крышкой и подключить аккумулятор

Важно!
Перед отключением АКБ необходимо отключить зажигание автомобиля.

Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Регламент ТО акцент

РАСПОЛОЖЕНИЕ ОСНОВНЫХ АГРЕГАТОВ АВТОМОБИЛЯ Hyundai Accent (Хендай Акцент)

Подкапотное пространство автомобиля: 1 — расширительный бачок системы охлаждения двигателя; 2 — бачок гидроусилителя рулевого управления; 3 — крышка маслозаливной горловины; 4 — двигатель; 5 — вакуумный усилитель тормозов; 6 — бачок главного тормозного цилиндра; 7 — бачок гидропривода сцепления; 8 — корпус воздушного фильтра; 9 — блок реле и предохранителей; 10 — аккумуляторная батарея; 11 — пробка радиатора; 12 —указатель уровня масла (измерительный щуп); 13 — бачок омывателя ветрового стекла

ПЕРИОДИЧНОСТЬ ВЫПОЛНЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Интервалы технического обслуживания, приведенные в таблице на с. 28, соответствуют минимально допустимой частоте проведения обслуживания, рекомендованной заводом-изготовителем. В процессе эксплуатации автомобиля про-

исходит изменение его технического состояния вследствие изнашивания рабочих поверхностей деталей, нарушения регулировочных параметров, старения пластмассовых и резинотехнических изделий. Для поддержания автомобиля в рабочем состоянии, возможно, потребуется выполнять некоторые из описанных операций более часто.

Если автомобиль эксплуатируется в условиях большой запыленности, низкой температуры окружа-

ющей среды, используется для транспортировки прицепа, частых поездок с небольшой скоростью или на короткие расстояния — то обслуживание необходимо проводить с более короткими интервалами. В процессе эксплуатации автомобиля необходимо регулярно проводить визуальные проверки с целью обнаружения возможных неисправностей на ранней стадии, еще до того как они приведут к необходимости выполнения дорогостоящего ремонта.

Передняя часть автомобиля (вид снизу): 1 — тормозной механизм переднего колеса; 2 — рычаг передней подвески; 3 — привод переднего колеса; 4 — двигатель; 5 — каталитический коллектор; 6 — промежуточная труба системы выпуска отработавших газов; 7 — коробка передач; 8 — подрамник; 9 — штанга стабилизатора поперечной устойчивости; 10 — рулевая тяга; 11 —трубки гидропривода тормозной системы; 12 — трубка системы улавливания паров топлива; 13 — топливная трубка; 14 — дополнительный глушитель системы выпуска отработавших газов

Задняя часть автомобиля (вид снизу): 1 — основной глушитель системы выпуска отработавших газов; 2 — поперечные рычаги; 3 — продольный рычаг; 4 — штанга стабилизатора поперечной устойчивости; 5 — дополнительный глушитель системы выпуска отработавших газов; б — топливный бак; 7 — адсорбер системы улавливания паров топлива; 8 — ниша под запасное колесо

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Обслуживаемый объект

Пробег, км (х1000)

2

10

20

30

40

50

60

70

80

90

100

110

120

Ремни приводов

П

п

п

п

п

п

3

п

п

п

п

п

п

вспомогательных агрегатов

Высоковольтные провода

—

п

—

—

п

—

—

п

—

—

п

—

п

Шланги и патрубки

п

п

п

п

п

п

п

п

п

п

п

п

п

двигателя

Ремень привода ГРМ

—

—

—

—

—

—

3

—

—

—

—

—

3

Свечи зажигания

—

—

3

—

3

—

3

—

3

—

3

—

3

Охлаждающая жидкость

п

п

п

п

3

п

п

п

3

п

п

п

3

Жидкость гидроприводов

п

п

п

п

3

п

п

п

3

п

п

п

3

тормозов и сцепления

Воздушный фильтр

п

п

п

3

п

п

3

п

п

3

п

п

3

АКБ

—

п

п

п

п

п

п

п

п

п

п

п

п

Топливный фильтр

—

—

—

—

3

—

—

—

3

—

—

—

3

Детали подвески (включая пыльники),

п

п

п

п

п

п

п

п

п

п

п

п

п

крепежные болты

Пыльники ШРУСов

п

п

п

п

п

п

п

п

п

п

п

п

п

Шарниры и пыльники рулевого управления,

п

п

п

п

п

п

п

п

п

п

п

п

п

жидкость гидроусилителя

Масло в МКПП

п

п

п

п

п

п

п

п

п

3

п

п

п

Жидкость в АКПП

п

п

п

п

п

п

п

п

п

3

п

п

п

Масло в картере двигателя

3

3

3

3

3

3

3

3

3

3

3

3

3

и масляный фильтр

Система выпуска отработавших газов

п

п

п

п

п

п

п

п

п

п

п

п

п

(герметичность)

Педали тормоза и сцепления

п

п

п

п

п

п

п

п

п

п

п

п

п

(свободный ход)

Рычаг стояночного

п

п

п

п

п

п

п

п

п

п

п

п

п

тормоза

Воздушный фильтр

3

3

3

3

3

3

системы вентиляции

Колеса и шины, (давление и износ шин, момент

п

п

п

п

п

п

п

п

п

п

п

п

п

затяжки колесных гаек)

Шланги и трубки тормозной системы

п

п

п

п

п

п

п

п

п

п

п

п

п

(герметичность)

Тормозные колодки,

п

п

п

п

п

п

п

п

п

п

п

п

п

диски и барабаны

Трубопроводы топливной системы

п

п

п

п

п

п

п

п

п

п

п

п

п

(герметичность)

Токсичность

п

п

п

п

п

п

п

п

п

п

п

п

п

отработавших газов

Дверные замки, петли,

п

п

п

п

п

п

п

п

п

п

п

п

п

фиксаторы

Очиститель и омыватель

п

п

п

п

п

п

п

п

п

п

п

п

п

ветрового стекла

Осветительные приборы

п

п

п

п

п

п

п

п

п

п

п

п

п

П — проверка, при необходимости очистка, регулировка или замена; 3 — замена.

В тяжелых условиях эксплуатации указанные операции производятся через каждые 5 000 км или 6 месяцев.

Блок предохранителей в салоне

Вышеизложенной информации о предохранителях вполне достаточно, чтобы избавиться от основных поломок в электрооборудовании. Нужно помнить, что всегда выходит из строя самое слабое звено. Если сначала установлен предохранитель на 30А, а после него поставить на 10А, в случае короткого замыкания выйдет из строя тот, у которого ток срабатывания меньше. Второй останется цел и невредим. Под капотом ставится блок, который защищает силовые цепи – сразу несколько узлов.

А вот в салоне предохранители устанавливаются для защиты отдельных ламп и даже приборов. Таблица с характеристиками и назначением предохранителей:

Номер предохранителя	Номинальный ток срабатывания, А	Какие цепи защищает
F1	10	Поворотники
F2	10	Система АБС и лампы на приборной панели автомобиля
F3	10	Питание приборов на приборной панели
F4	15	Подушки безопасности
F5	10	ЭБУ, лампы оповещения при движении задним ходом, управление АКПП (при наличии)
F6	10	ЦЗ, приводы блокиратора дверей
F7	10	Аварийка
F8	10	Стоп-сигнал
F9	20	Нагревательный элемент на заднем стекле
F10	10	Электростеклоподъемники омыватель фар, вентиляторы радиатора и теплообменника, обмотки реле фар, противотуманки
F11	20	Омыватель и стеклоочиститель лобового стекла
F12	10	Нагревательный элемент сидений
F13	10	АБС
F14	–	Резерв
F15	15	Прикуриватель
F16	10	Электрический привод зеркал

Это все элементы, которые находятся в салоне. Но еще есть и реле, о них будет рассказано отдельно.

Как заменить предохранители на Хендай Акцент

Хендай Акцент оснащен бортовой сетью с напряжением в 12 В. Электрооборудование в этом автомобиле выполнено по однопроводной схеме, для которой характерно соединение потребителей с «массой». Если двигатель Хендай выключен, тогда потребители функционируют за счет блока питания. В противном случае питание подается от генератора переменного тока.

Основные задачи

Каждая электрическая цепь Hyundai Accent защищена электроэлементами, которые находятся в монтажном блоке реле. Блоки предохранителей расположены в салоне и в моторном отсеке.

https://youtube.com/watch?v=e18Bp8y-vR0

Необходимо учесть, что такие мощные агрегаты, как фары и электробензонасос, подключаются через реле, установленные в соответствующем блоке. Схема данных элементов, изображенная на внешней стороне крышки, позволяет правильно заменить вышедший из строя агрегат.

Блок реле размещен в салоне автомобиля слева (под панелью приборов). Монтажный блок предохранителей закрыт специальной крышкой, на внутренней стороне которой начерчена соответствующая схема расположения предохранителей.

Чтобы снять предохранитель прикуривателя либо иного агрегата, потребуется выключить зажигание, демонтировав его из контактов. Если он перегорел, тогда провод будет расплавленным либо порванным. Рекомендуется использовать электрозащиту нужной мощности. Нельзя заменять данный прибор иной деталью и больше 1 раза.

Если он предназначен для защиты нескольких цепей, тогда потребуется отыскать то соединение, из-за которого перегорел рассматриваемый агрегат.

Автомеханики рекомендуют иметь в автомобиле запасные предохранители разной мощности. Их крепят к основанию соответствующего блока.

Правила замены

Необходимо отметить, что автомобили производителя ТагАЗ, как и Хюндай, могут быть оснащены блоками нового и старого образов. Первая система состоит из ножевидных предохранителей. Следует учесть, что между блоками разных конструкций нет взаимосвязи.

Чтобы заменить электрозащиту на старой системе, потребуется освободить 2 защелки. Затем снимают крышку данного блока. С помощью схемы демонтируют вышедшее из строя реле. Снимают предохранитель. Перед его заменой устраняют причину перегорания. Нельзя заменять вышедший из строя элемент иным по номиналу аналогом, в том числе жучками из проволоки.

Если необходимо провести подобные работы на блоке нового образца, тогда потребуется снять крышку. Ее защелки расположены сбоку. Чтобы вытащить предохранитель, применяют пинцет. Его установка производится в обратном порядке.

Предохранитель нужно заменить, если последний элемент пришел в негодность. При проведении вышеописанной работы нужно помнить, что новое реле устанавливают после выявления и устранения причины неисправности старого аналога. Можно применять на Акценте только предохранители стандартной комплектации, величина тока которых соответствует аналогичному показателю, указанному на их корпусе.

Реле и предохранители в Акценте – схема монтажных блоков реле и предохранителей в Hyundai Accent Tagaz

Записаться КонтактыБлок реле и предохранителей под капотом:1 – предохранитель 100А цепи генератора;  2 – предохранитель 50А комплексный (цепей электропривода блокировки двери, аварийной сигнализации,  сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ);  3 – предохранитель 30А цепи ламп головного и габаритного света;  4 – предохранитель 20А цепи блока управления двигателем;  5 – предохранитель 30А цепи пуска двигателя и катушек зажигания;  6 – предохранитель 20А цепи вентилятора радиатора системы охлаждения двигателя;  7 – разъем электропроводки;  8 – реле вентилятора отопителя;  9 – реле звукового сигнала;  10 – предохранитель 10А цепи лампы освещения салона;  11 – предохранитель 10А цепи головного устройства системы звуковоспроизведения;  12 – реле 2 вентилятора теплообменника конденсатора системы кондиционирования;  13 – реле муфты компрессора кондиционера;  14 -гнездо реле противотуманных фар;  15 – резервное гнездо предохранителя;  16 – предохранитель 15А регулятора холостого хода и датчика положения распределителного вала;  17 – предохранитель 10А цепи блока управления двигателем;  18 – реле вентилятора радиатора системы охлаждения двигателя;  19 – предохранитель 10А цепи включения кондиционера;  20 – реле 1 вентилятора теплообменника конденсатора системы кондиционирования;  21 – предохранитель 10А цепи блока управления двигателем;  22 – предохранитель 10А цепи муфты компрессора кондиционера;  23 -предохранитель 10А цепи звукового сигнала;  24 – предохранитель 15А цепи противотуманных фар;  25 – предохранитель 10А цепи правой лампы головного света;  26 – предохранитель 10А цепи левой лампы головного света;  27 – предохранитель 10А цепи ламп габаритного света правого борта автомобиля;  28 – предохранитель 10А цепи ламп габаритного света левого борта автомобиля;  29 – реле ламп габаритного света;  30 – резистор предварительного возбуждения генератора;  31 – реле стартера;  32 – предохранитель 20А цепи вентилятора теплообменника конденсатора системы кондиционирования;  33 – предохранитель 30А цепи электростеклоподъемников;  34 – предохранитель 30А цепи блока управления АБС;  35 – гнездо реле постоянно включенного ближнего света;  36 – реле топливного насоса;  37 – предохранитель 30А цепи блока управления АБС;  38,39 – гнездо диода;  40 – предохранитель 30А цепи вентилятора отопителя.  Предохранители в салоне (у левой ноги внизу):1 – предохранитель 10А цепи указателей поворота;  2 – предохранитель 10А цепей АБС, контрольных ламп в комбинации приборов;  3 – предохранитель 10А цепи комбинации приборов;  4 – предохранитель 15А цепи подушки безопасности;  5 – предохранитель 10А цепей блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач;  6 – предохранитель 10А цепи электрического привода блокировки двери (ЦЗ);  7 – предохранитель 10А цепи аварийной сигнализации;  8 – предохранитель 10А цепи сигналов торможения;  9 – предохранитель 20А цепи обогрева заднего стекла;  10 – предохранитель 10А цепей обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар (опция), вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, протизотуманных фар, противотуманного света в задних фонарях;  11 – предохранитель 20А цепи очистителя и омывателя ветрового стекла;  12 – предохранитель 10А цепи обогрева сиденья (опция);  13 – предохранитель 10А цепи АБС;  14 – резервное гнездо предохранителя;  15 – предохранитель 15А цепи прикуривателя;  16 – предохранитель 10А цепи наружных зеркал с электроприводом;  17 – предохранитель 10А цепи кондиционера;  18 – резервное гнездо предохранителя.  Блок реле в салоне (за маленьким бардачком, вид снизу):1 – реле электронного распределения тормозных усилий (EBD);  2 – реле противотуманного света в задних фонарях;  3 – главное реле системы управления двигателем (для наглядности крепление отсоединено);  4 – реле ламп головного света;  5 – реле очистителя и омывателя ветрового стекла;  6 – реле АБС;  7 – реле электростеклоподъемников;  8 – реле обогрева заднего стекла;  9 – реле звукового сигнализатора;  10 – реле указателей поворота и аварийной сигнализации.  Еще одно проблемное место с перемычками о котором многие и не догадываются. Блочок перемычек прячется между крылом и блоком предохранителей. Чтоб до него добраться нужно выкрутить один болт на 10 (слева) и ослабить другой на 10 (справа) – фиолетовые стрелки.
