Предохранитель розетки хендай i30

Блоки под капотом

Основной блок

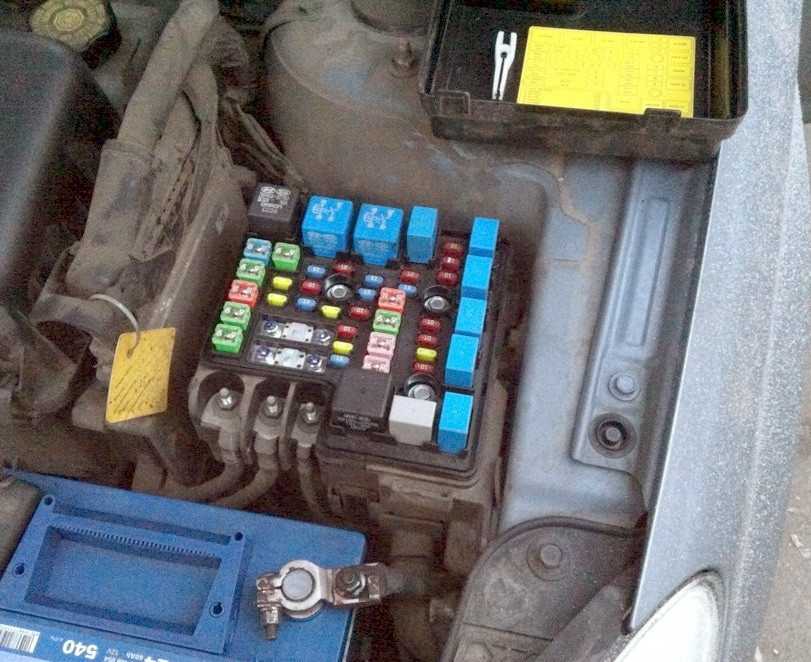

Основной блок с предохранителями и реле расположен с левой стороны, вплотную к аккумулятору и закрыт защитной крышкой.

Вариант 1

Фото — схема

Деловое свидание, встреча

1	20А АБС и ЕСП – АБС2
2	40А АБС и ЕСП
3	50А Электронный блок управления электрооборудованием салона – В+1
4	40А Обогрев зеркал заднего вида — RR HTD
5	40А Электровентилятор – ВЕНТИЛЯТОР
6	40А Электровентилятор системы кондиционирования – C/FAN
7	20А Омыватель передних фар — ШАЙБА H/LP
8	20А Резерв – СОХРАНИТЬ
9	Генератор 125А – ГЕНЕРАТОР
10	80А Усилитель электроусилителя руля — МДПС
11	15А Передние противотуманные фары — FR FOG
12	10А Кондиционер — A/CON
13	15А Аварийная сигнализация – ОПАСНОСТЬ
14	10А Резерв – СОХРАНИТЬ
15	20А Резерв – СОХРАНИТЬ
16	15А Топливный насос — F/PUMP
17	15А Резерв – СОХРАНИТЬ
18	10А Блок управления двигателем — ECU1
19	10А Блок управления двигателем — ECU2
20	20А Блок управления двигателем — ECU3
21	15А Топливные форсунки, система кондиционирования – INJ
22	Датчики 10А – SNSR2
23	15А Звуковой сигнал – ГОРН
24	50А Электронный блок управления электрооборудованием салона – В+2
25	40А Стартер, уключатель (замок) зажигания – ING2
26	30А Выключатель (замок) зажигания – IGN1
27	30А Главное реле — ЭБУ
28	10A Система курсовой установки ESP, антиблокировочная система тормозов ABS, датчик курсовой установки – ABS
29	10А Система зажигания — ECU2
30	10А Выключатель лампы заднего хода — B/UP
31	10A Ближний свет правой передней фары — H/LP LO RH
32	10A Ближний свет левой передней фары – H/LP LO LH
33	20А Дальний свет фар – H/LP HI
34	Датчики 10А – SNSR1
R1	Реле электровентилятора системи выходничный (малая вечерность роцаница) – C/FAN2
R2	Реле электровентилятора системы обходного (высокая скорость вращения) – C/FAN1
R3	Реле статерера — СТАРТ
R4	Реле топливного насоса – F/PUMP
R5	Реле кондиционара – A/CON
R6	Реле ближнего света — H/LP LO
R7	Звуковое реле — ГОРН
R8	Реле дальнего света фар – H/LP HI
R9	Реле заднего противотуманного фонаря — FOG LP
R10	Реле стеклоочистителя – WIPER
R11	Главное реле – ГЛАВНОЕ

Вариант 2

Фото — пример

Схема

Расшифровка

1. Главное реле
2. Кондиционер
3. Топливный насос
4. Блок управления двигателем
5. АБС и ЕСП
6. Выключатель ламп заднего хода
7. Бронировать
8. Бронировать
9. Главное реле
10. Бронировать
11. Датчики
12. Блок управления двигателем
13. Датчики
14. Бронировать
15. Система впрыска топлива.
16. Кондиционер
17. Блок управления двигателем
18. Топливный насос
19. Электрический вентилятор
20. Реле дальнего света
21. Звуковой сигнал
22. Высокоскоростной вентилятор
23. Реле стартера
24. Задние противотуманные фары
25. Стеклоочиститель
26. Низкоскоростной вентилятор
27. Ближний левый свет
28. Ближний правый свет
29. Бронировать
30. Реле ближнего света
31. АБС ЕСП
32. АБС ЕСП
33. Передние противотуманные фары
34. Бронировать
35. Блок электроники салон
36. Бронировать
37. Звуковой сигнал и его реле
38. Электро усилитель руля
39. Стартер и замок зажигания
40. Обогрев зеркал
41. Вентилятор (кондиционера)
42. Электрический вентилятор
43. Генератор
44. Замок зажигания
45. Электро блок управления салоном
46. Бронировать

Используется только в дизельных двигателях.

Схема

Описание

• 12 — реле подогревателя топлива
• 13 — реле №3 отопителя PTC
• 14 — реле №2 отопителя PTC
• 15 — реле №1 обогревателя PTC
• 16 — реле свеч накаливания

Где расположены предохранители в салоне и в капоте?

Блок предохранителей устройств салона находится в самом салоне автомобиля, на стороне водителя, слева от руля. Блок закрыт пластиковой крышкой, которая легко открывается рукой. Чтобы увидеть схему, необходимо открыть крышку отсека.

Схема представляет собой таблицу, в которой пиктограммами изображены устройства и даны указания по их номиналам, практически у всех сила тока равна 10-15 А. Для удобства они снабжены и буквенно-цифровыми обозначениями, которые помогут сориентироваться автовладельцу, определив соотношение между обозначением на схеме и расшифровкой, данной в технической документации.

Следует иметь в виду, что в желтом фиксаторе в середине блока установлено одновременно 2 предохранителя.

Так, под символом F2 скрывается защита системы работы электронного ключа, F5 управляет всем электрооборудованием кузова, F7 – кондиционером, F17 – обогревом передних сидений. На схеме будет отмечено его расположение на блоке.

Таким образом на блоке предохранитель подогрева сидений будет находиться в верхнем ряду, вторым справа. На самих предохранителях их номера не написаны, только номинал, ориентироваться придется по предлагаемой схеме. Красные имеют номинал в 10 А, синие – в 15 А, желтый (один) в 20 А и белые – в 25 А.

Помимо основных есть и дублирующие, запасные реле, они скрываются под номерами F3,13,36. Также в салоне расположены предохранители длительной стоянки, они имеют существенно больший размер и желтый цвет.

Электрика капота и багажника зависит от блока, который находится в моторном отсеке. Он представляет собой небольшой пластмассовый ящик, на крышке которого будет находиться схема расположения защитных устройств.

Она менее понятна, некоторые детали обозначены крупнее, некоторые – менее ярко. Номинал элементов колеблется от 10 до 125 А, соответственно, различны и размеры деталей.

Всего в блоке в капоте расположен 41 предохранитель, среди них:

• F1 – управление электроусилителем рулевого колеса;
• F3 – обогрев заднего стекла;
• F7 – механизм работы дворников;
• F9 – клапан подачи масла;
• F13-14 – передние фары;
• F28 – главное реле моторного отсека.

У моделей 2021 года есть и еще один небольшой блок, в котором расположены предохранители, отвечающие за обогрев дворников. Небольшая пластиковая коробочка находится левее центра капота.

Алгоритм проведения работ:

• отсоединить минусовую клемму от аккумулятора, подождать не менее 10 минут;
• освободить доступ к блоку, отжав две пластмассовые защелки;

снять черную пластмассовую крышку блока;

найти нужный элемент, сначала определив его местонахождение на схеме, а потом найти на блоке. Обнаружить перегоревший можно будет по расплавленной перемычке;

осторожно пинцетом извлечь деталь;

вставить взамен сгоревшей новую.

В штатной комплектации в блоке установлены предохранители с короткими контактами, но, если именно такой приобрести не удалось, его можно заменить на более популярную в продаже деталь с длинными контактами.

В моторном блоке могут выйти из строя и предохранители большего размера, они имеют, в зависимости от номинала, синий или белый цвет. Такой элемент легко извлекается пальцами – стоит только потянуть за пластмассовый корпус. Также руками ставится новый.

Заменяются этим же способом и вышедшие из строя реле

Важно, что одновременно с заменой необходимо установить причину неисправности, проверив все провода системы, за которую отвечает элемент

Все работы с блоком, расположенным в капоте, нужно проводить в гараже или при ясной погоде, дождевая вода, конечно, не повредит контактам, но лучше не рисковать.

Блок в салоне

Находится под панелью приборов, со стороны водителя.

Схема

Описание

CIGAR LIGHT	20А Прикуриватель на консоли, задняя розетка питания
MODULE 1	7,5А Переключатель спортивного режима, переключатель наружного зеркала с электроприводом
MODULE 4	7,5А Индикатор рычага переключения передач, много функциональный диагностический разъем, электро хромное зеркало заднего вида, ЭБУ кондиционера, привод корректора фар (левая/ правая сторона), датчик воды в топливном фильтре (D4FD)
MODULE 3	7,5А Комбинация приборов, блок ВСМ, блок контроля давления в шинах, аудиосистема, блок предупреждения о не пристегнутом ремне безопасности водителя/ пассажира
POWER OUTLET	15А Передняя розетка питания
HTD MIRR	10А Наружное зеркало с электроприводом со стороны водителя /пассажира, ЭБУ кондиционера, ЭБУ
WIPER FRT	25А Блок реле ICM (реле датчика дождя), много функциональный переключатель, коробка предохранителей и реле в моторном отсеке (реле 7), электродвигатель очистителя ветрового стекла
A/CON	7,5А ЭБУ кондиционера, коробка предохранителей и реле в моторном отсеке (реле 4)
P/WDW LH	25А Эл. стеклопод. Левый
TAIL GATE	10А Крышка багажника, привод открывания камеры заднего вида
P/SEAT DRV	30А Ручной переключатель со стороны водителя
MODULE2	7,5А Модуль системы удержания в пределах полосы, блок реле ICM (реле системы НАС), модуль электрического стояночного тормоза, модуль камеры заднего вида
WIPER RR	15А Реле заднего стеклоочистителя, электродвигатель заднего стекло очистителя, много функциональный переключатель
STOP LAMP	15А Выключатель стоп-сигнала, блок реле ICM (реле НАС)
P/WDW RH	25А Эл. стеклопод. Правый
PDM 2	7,5А Блок управления электронного ключа, кнопка запуска и останова
MODULE 5	7,5А Блок EMS (реле омывателя фар), блок ионизатора, панорамный верхний люк, преобразователь постоянного тока, блок DSL (реле ПТК), коробка предохранителей и реле в моторном отсеке (реле), модуль подогрева сиденья водителя/пассажира
IG1	20А Коробка предохранителей и реле в моторном отсеке (предохранитель F)
MODULE 6	10А Переключатель наружного зеркала с электроприводом, аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы, преобразователь постоянного тока
MDPS	7,5А ЭБУ EPS
DR LOCK	20А Реле блокировки/ разблокировки двери, блок реле ICM (реле «мертвого замка»), привод замка двери со стороны пассажира/ водителя, привод крышки топливо заливной горловины, привод замка левой/ правой двери
INTERIOR LAMP	10А Лампа перчаточного ящика, лампа подсветки левая/ правая, узел плафона потолочной консоли, плафон освещения салона, лампа освещения багажника, датчик открытия двери
MULTI MEDIA	15А Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь постоянного тока (аудиосистема)
A/BAG	15А ЭБУ SRS
MEMORY 1	7,5А Ультразвуковой датчик охранной сигнализации
A/BAG IND	7,5А Комбинация приборов
PDM 3	7,5А ЭБУ электронного ключа, ультразвуковой датчик охранной сигнализации
MEMORY 2	10А Переключатель наружного зеркала с электроприводом, модуль контроля давления в шинах, ВСМ, датчик автоматического включения осветительных приборов, комбинация приборов, бортовая система само диагностики, цифровые часы, ЭБУ кондиционера
PDM 1	25А ЭБУ электронного ключа
START	7,5А Без кнопки запуска: коробка предохранителей и реле в моторном отсеке (реле), выключатель замка зажигания, переключатель диапазонов коробки передач с кнопкой запуска: ЭБУД /РСМ, переключатель диапазонов коробки передач
SUNROOF	20А Панорамный верхний люк
BCM	7,5А ВСМ, ЭБУ электронного ключа
A/CON SW	7,5А ЭБУ кондиционера
AFLS	10А ЭБУ адаптивной системы коррекции фар
MODULE 7	7,5А ВСМ, ЭБУ электронного ключа
FOG LAMP RR	10А Задний противотуманный фонарь
PUDDLE LAMP	10А Наружное зеркало с электроприводом со стороны водителя/ пассажира

На что ещё обратить внимание

Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп. Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе. Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.

Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.

Где находится предохранитель габаритных огней на hyundai i30?

.Мы будем сейчас ищите предохранитель габаритных огней в вашем hyundai i30. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Тем не менее, есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель стояночных огней вашего hyundai i30.

Замена внутреннего предохранителя габаритных огней вашего hyundai i30

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего hyundai i30. Для этого вам придется перейти к блоку предохранителей вашего автомобиля . Если вы не можете его обнаружить, знайте, что он находится рядом с вашим рулевым колесом, вы узнаете его точное местоположение благодаря руководству по эксплуатации вашего hyundai i30.

Просмотрите инструкции на крышке блока предохранителей, чтобы найдите предохранитель габаритных огней вашего hyundai i30 , следует отметить под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити накала.
Если он неисправен, замените его новым предохранителем, в любом другом случае перейдите к последнему разделу этой статьи и проверьте подачу питания на ваши габаритные огни. В качестве последнего средства вы можете отвезти свой автомобиль к своему механику, чтобы он мог более внимательно изучить причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена предохранителя реле предохранителя габаритных огней вашего hyundai i30

Наконец, теперь мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашего Hyundai i30, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника, чтобы найти реле стояночного света, или руководство по эксплуатации, если вы не можете его найти.
• Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как обнаружить предохранитель ночных огней вашего автомобиля , если вы ищете других предохранители как предохранитель стартера на hyundai i30, или предохранитель автомобильного радиоприемника, не стесняйтесь обращаться за советом к нашим веб-материалам, посвященным этим предохранителям.

Если у вас есть дополнительные вопросы о hyundai i30, не стесняйтесь обращаться к нашим специалистам. хендай i30 категория.
