Предохранитель топливного насоса хендай ix35

Engine compartment

Fuse box

Located on the left side of the engine compartment behind the battery.

Legend from the cover

Diagram

Designation

FL1	80A Electric power steering
FL2	60A Instrument panel junction box
FL3	40A ESP and ABS control unit
FL4	40A EMS box
FL5	40A ESP and ABS control unit
FL6	40A Heater fan relay
FL7	60A Instrument panel junction box
FL8	60A Instrument panel junction box
FL9	40A Electro cooling fan
FL10	40A Heated tailgate glass
FL11	30A Headlight washer
FL12	40A Ignition switch (lock)
FL.13	40A Start relay, ignition switch
F14	15A Alarm siren relay
F15	15A Heated windshield
F16	10A Stop light
F17	20A All-wheel drive control unit
F18	20A Ignition coils, capacitor
F19	7.5A Start relay, automatic transmission park / neutral position relay, MAF sensor, multi-function switch
F20	7.5A ESP, ABS and ICM Control Units, Multipurpose Switch, Glow Plug Relay Unit, Fuel Filter Water Sensor, Fuel Filter Heater Relay
F21	7,5А Automatic transmission selector switch
F22	15A Fuel pump
F23	15A Oxygen concentration sensor, cooling fan . Fuel pressure regulator valve . Automatic engine locking device module, camshaft position sensor, fuel pump relay, fuel pressure regulator valve, main pressure regulator valve **
F24	10A Air conditioner, nozzles . Brake light, oxygen concentration sensor, air conditioning, cooling fan relay . Crankshaft position sensor, oxygen concentration sensor, air conditioning **
F25	10A Brake light switch ***
F26	15A RSM * TCM ***
F27	10A Air conditioner
F28	10A TCM module, injection control solenoid valve, crankshaft position sensor, camshaft position sensor, oil control valve, canister purge solenoid valve . EGR Cooling Solenoid Valve, (Exhaust Gas Recirculation), VGT (Gas Distribution System) Electric Starter, Auto Engine Lock Module, CMP Sensor, Glow Plug Relay Box, Oil Level Sensor . EGR (Exhaust Gas Recirculation) Cooling Solenoid Valve, VGT Electric Starter (Gas Distribution System), Oil Level Sensor, Engine Cooling Fan **
F29	20A Ignition coils , ECM , ECM **
FL30	30A Engine control relay
R1	Fuel pump relay
R2	Air conditioner relay
R3	Engine control relay (main relay)
R4	Brake Warning Relay / Headlight Washer Relay
R5	Wiper relay (rain sensor)
R6	Wiper relay (slow mode)
R7	Fan relay
R8	Horn relay
R9	Relay – high speed electric cooling fan
R10	Heated windshield relay
R11	Engine control relay
R12	Electric fan of the climate system
R13	Horn relay
R14	Cooling fan relay (low)
R15	Starter relay
R16	Audible burglar alarm relay
R17	Heated rear window relay

Installed on models with a diesel engine.

Photo for example

Diagram

Main fuse

On many Hyundai ix35 cars, a main power fuse is located on the positive terminal of the battery, made in the form of a high-power fuse.

Diagram

That’s all. And if you have something to add to the material, then write in the comments.

Блоки под капотом

Основной блок

Находится в левой части моторного отсека за аккумуляторной батареей.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

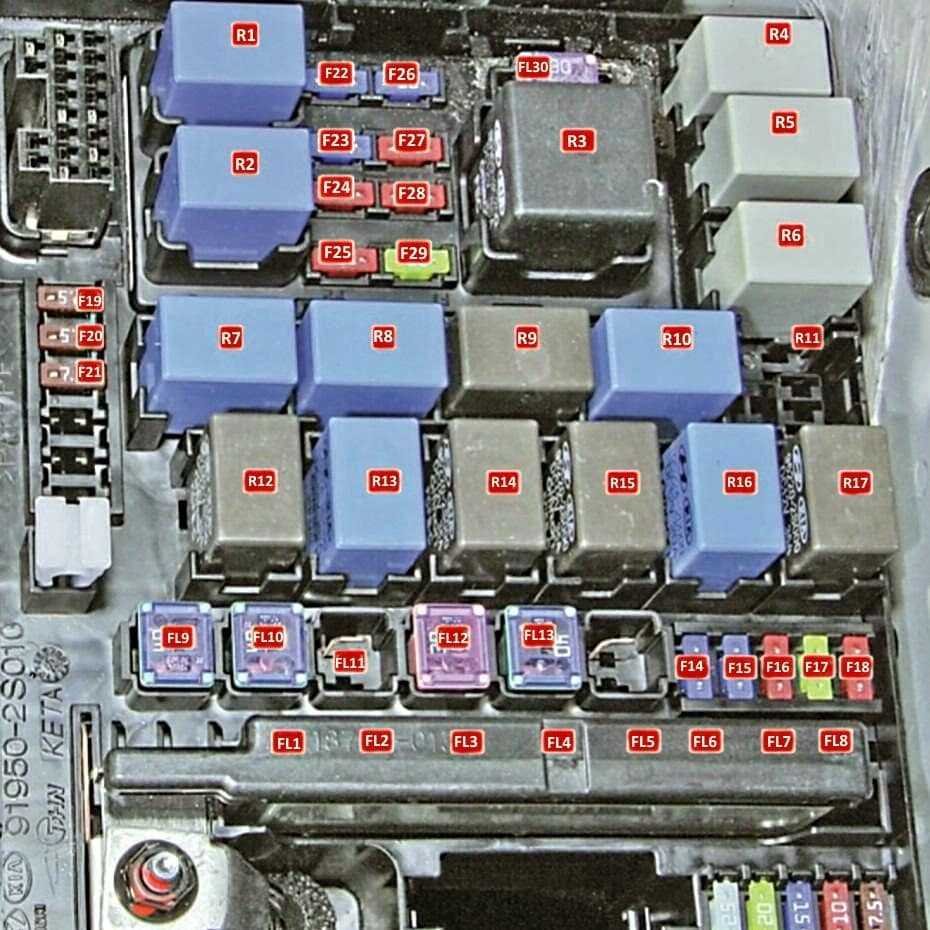

Фото — схема

p, blockquote 16,1,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Обозначение

p, blockquote 18,0,0,0,0 —>

FL1	80А Электро усилитель руля
FL2	60А Распределительная коробка панели приборов
FL3	40А Блок управления системами ESP и ABS
FL4	40А Коробка EMS
FL5	40А Блок управления системами ESP и ABS
FL6	40А Реле вентилятора печки
FL7	60А Распределительная коробка панели приборов
FL8	60А Распределительная коробка панели приборов
FL9	40А Электро вентилятор системы охлаждения
FL10	40А Обогрев стекла двери задка
FL11	30А Омыватель фар
FL12	40А Выключатель (замок) зажигания
FL.13	40А Пусковое реле, замок зажигания
F14	15А Реле сирены охранной сигнализации
F15	15А Обогрев ветрового стекла
F16	10А Стоп-сигнал
F17	20А Блок управления системой полного привода
F18	20А Катушки зажигания, конденсатор
F19	7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функциональный переключатель
F20	7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра
F21	7,5А Переключатель селектора АКП
F22	15А Топливный насос
F23	15А Датчик концентрации кислорода, вентилятор системы охлаждения. Клапан регулятора давления топлива. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления**
F24	10А Кондиционер, форсунки. Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер**
F25	10А Выключатель стоп-сигнала***
F26	15А РСМ* TCM***
F27	10А Кондиционер
F28	10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера. Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя**
F29	20А Катушки зажигания, ЕСМ, ЕСМ**
FL30	30А Реле управления двигателем
R1	Реле топливного насоса
R2	Реле кондиционера
R3	Реле управления двигателем (главное реле)
R4	Реле системы предупреждения об экстренном торможении / Реле омывателя фар
R5	Реле стеклоочистителя (датчик дождя)
R6	Реле стеклоочистителя (медленный режим)
R7	Реле вентилятора
R8	Реле включения звукового сигнала
R9	Реле — высокая скорость электро вентилятора системы охлаждения
R10	Реле обогрева ветрового стекла
R11	Реле управления двигателем
R12	Электро вентилятор климатической системы
R13	Реле включения звукового сигнала
R14	Реле вентилятора охлаждения (низк.)
R15	Реле стартера
R16	Реле звуковой охранной сигнализации
R17	Реле обогрева заднего стекла

Дополнительный блок

Устанавливается на модели с дизельным двигателем.

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,1,0 —>

Расшифровка

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Главный предохранитель

На многих автомобилях Хендай ix35 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Схема

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

Источник

Симптомы поломки

Топливный насос состоит из нескольких частей – ротора, статора, щеток, корпуса, помпы. И все они постоянно испытают нагрузки – происходит трение, которое уничтожает даже металлические элементы. На автомобилях Hyundai Accent можно выделить следующие симптомы поломки бензонасоса:

Плавают обороты при нестабильной работе (то включится подача топлива, то отключится). Это может быть причиной выхода из строя датчика давления топлива.
Иногда появляются в цилиндрах вспышки, но сразу же пропадают. Мотор не заводится, либо глохнет сразу же после запуска.
Топливо не поступает в камеры сгорания и рампу. Свечи зажигания исправны, искра присутствует.
При некоторых поломках холостой ход стабилен, но при увеличении скорости мотор глохнет, так как ему не хватает бензина.
Перестает работать бензонасос при включении зажигания – отсутствует характерный звук.
Сильный шум (скрежет, рев) со стороны насоса.
При езде ощущаются провалы и дергания, уменьшается мощность двигателя.

Но в некоторых магазинах цена товаров может отличаться и окажется так, что десяточный стоит больше, чем оригинальный Хендай. Примерная стоимость:

Насоса десятки – 1800 рублей.
Насоса Хюндай – 3200 рублей.

Разница чуть ли не вдвое, а характеристики одинаковые. Да и ресурс достаточно высокий, поэтому лучше приобретать неоригинальное изделие. А ходит топливный насос десятки столько же, сколько и Акцента.

Типы предохранителей

Плавкие предохранители категоризуются по номинальной мощности, а также по размеру самих предохранителей.

По размеру предохранители делятся на:

Микро – самые компактные.
Мини – чуть больше (16 миллиметров).
Норма – обычный размер (19 миллиметров).
Макси – самый крупный (34 миллиметра).

Куда важнее разделение по силе тока. Для удобства они все помечены определенными цветами, но ориентироваться только на цвет не стоит, так как в автомобилях ВАЗ предохранители помечаются цветами, отличными от таковых в иномарках, потому что никаких стандартов в этой области не существует.

Это интересно: Снятие, ремонт датчика положения педали сцепления Hyundai ix35

Предохранители Hyundai ix35

Рассмотрены автомобили ix35 и Tucson ix с 2009 года выпуска.

Блок предохранителей в салоне.

Для доступа к предохранителям откройте крышку блока. На внутренней стороне крышке нанесена схема расположения предохранителей.

Аудиосистема, A/V&Navigation Head Unit

Блок управления IPS (B+), ВСМ, блок управления кондиционером, диагностический разъем. Комбинация приборов, RF-приемник, подсветка ключа замка зажигания и выключатель сигнала предупреждения о незакрытой двери, автоматическое освещение и фотодатчик лампы подсветки карты, лампа освещения салона, фонарь багажника, плафон подсветки для водителя/пассажира

Блок управления IPS (вход «ON»), электропривод хромированного зеркала заднего вида, ВСМ, PDM, выключатель корректора наклона фар, исполнительный механизм корректора наклона фар (левый/правый), релейный блок ICM (реле подогревателя правого/левого заднего кресла)

Коробка предохранителей и реле в моторном отсеке (реле 4/11 — пуск/ATM P/N), реле охранной сигнализации

Комбинация приборов (инд.), выключатель SBR (сигнализатора ремня безопасности), генератор, выключатель консоли, ВСМ, блок управления замками дверей и зажиганием, блок помощи при парковке, аудиосистема, A/V&Navigation Head Unit

Коробка предохранителей и реле в моторном отсеке (реле 1 — вентилятор), датчик дождя, моторный отсек (реле 2, 3), блок управления кондиционером, ионизатор на комбинации приборов, электродвигатель люка в крыше

Предохранитель прикуривателя и передняя розетка, задняя розетка

Аудиосистема, A/V&Navigation Head Unit, усилитель, PDM, ВСМ, выключатель электропривода наружного зеркала заднего вида, блок управления замками дверей и зажиганием

Блок управления пассивной системой безопасности (SRS), лампочка подушки безопасности пассажира

Блок управления IPS (вход ON/START), 4WD ЕСМ, релейный блок ICM (реле DBC), выключатель DBC, многофункциональный переключатель фар, датчик угла поворота рулевого колеса, выключатель стоп-сигнала (G4KD), модуль системы электронного управления амортизаторами (EPS), блок контроля давления воздуха в шинах, выключатель ESP

Коробка предохранителей и реле в моторном отсеке (реле 8 — ESS)

Релейный блок ICM (реле задних противотуманных фонарей)

Коробка предохранителей и реле в моторном отсеке (реле 12 — стеклоочиститель ветрового стекла (LO), реле 13 — стеклоочиститель во время дождя), электродвигатель стеклоочистителя ветрового стекла, многофункциональный переключатель стеклоочистителя

Прикуриватель и передняя розетка

Реле фонарей заднего хода, электропривод хромированного зеркала заднего вида, ВСМ, задний комбинированный фонарь (внутренний) (левый/правый), задний датчик помощи при парковке (левый/правый), задний датчик помощи при парковке (центральный), правый наружный датчик автоматического блока помощи при парковке

Реле запирания отпирания двери, реле крышки багажника, релейный блок ICM (реле полной блокировки)

ВСМ. блок управления замками дверей и зажиганием, PDM

Релейный блок ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель стеклоочистителя

Электродвигатель люка в крыше

Коробка предохранителей и реле в моторном отсеке (предохранители F23, F24, F25)

Блок управления кондиционером (автоматический)

Релейный блок ICM (реле подогревателя левого/правого заднего кресла)

Главный выключатель стеклоподъемников, выключатель стеклоподъемника на стороне пассажира, выключатель заднего правого стеклоподъемника

Выключатель электропривода наружного зеркала заднего вида

PDM, блок управления замками дверей и зажиганием, держатель брелока, кнопка пуска и останова

Главный выключатель стеклоподъемников, выключатель стеклоподъемника на стороне пассажира, выключатель заднего левого стеклоподъемника

Выключатель антизапотевателя заднего стекла, электропривод зеркала заднего вида на стороне водителя/ пассажира

Блок безопасного управления стеклоподъемником на стороне водителя

Рычаг селектора АТМ, звуковой сигнал задних датчиков парковки, блок контроля давления воздуха в шинах

Релейный блок ICM (реле звукового сигнала прерывателя поворотов и аварийной сигнализации), ВСМ

Блок предохранителей в моторном отсеке Hyundai ix35, Hyundai Tucson ix.
